GSM-модуль для котла - как выбрать и подключить

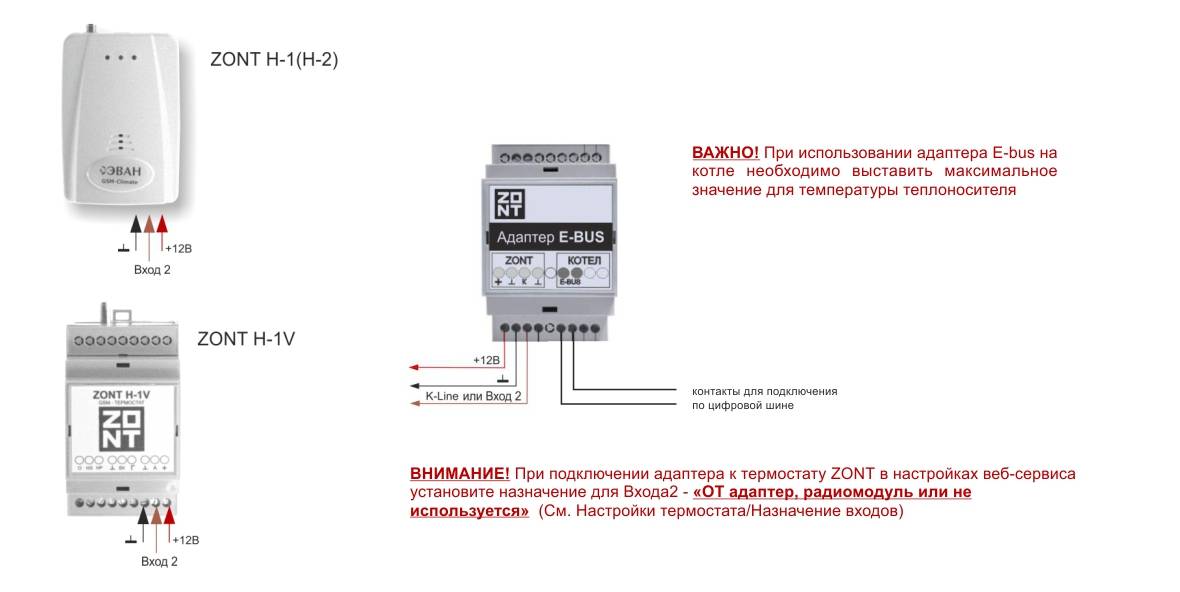

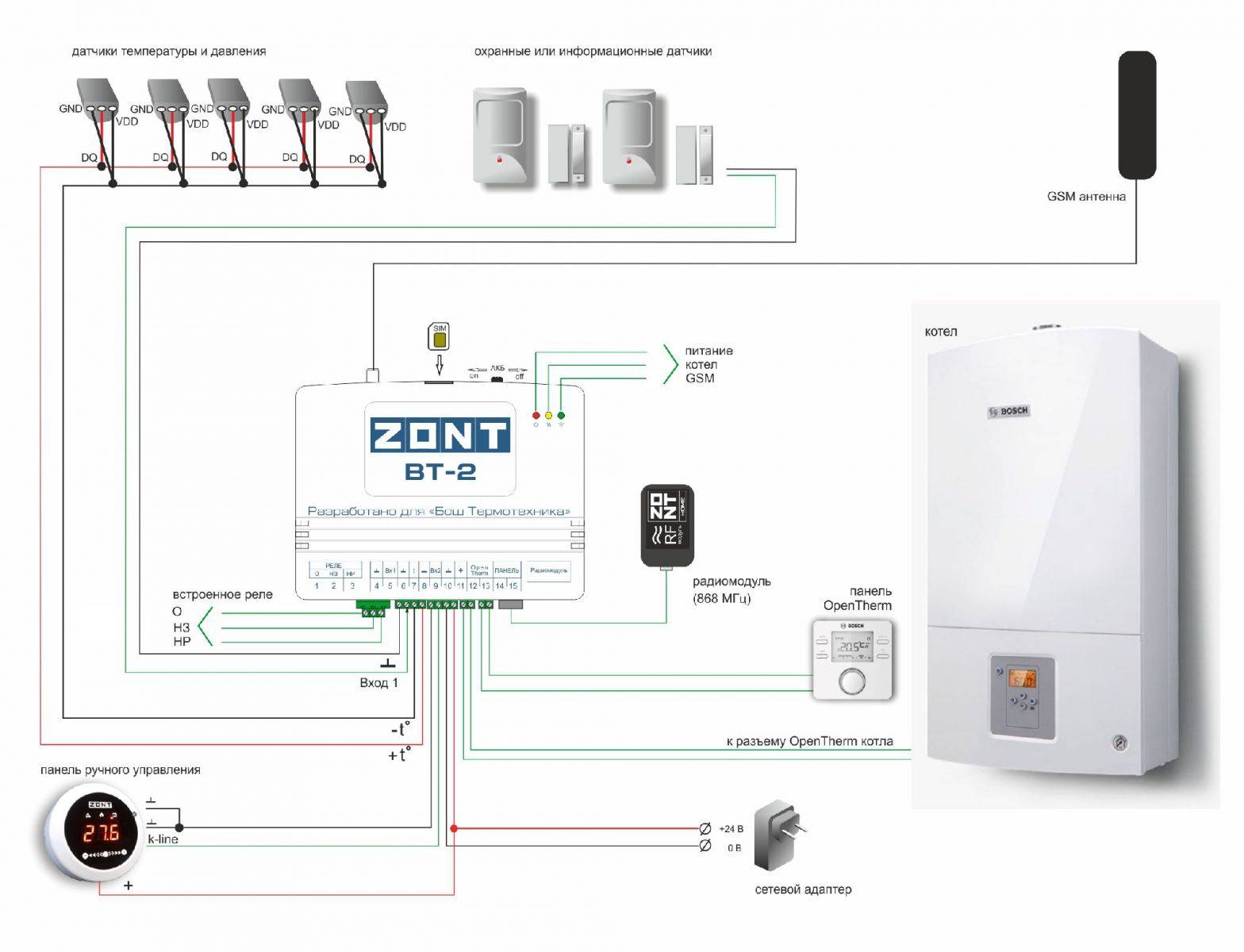

Схема подключения

Устанавливать GSM-модуль следует в точке, откуда можно самым оптимальным маршрутом подключить нужные датчики и интерфейсы. При этом следует учитывать:

Длина линии к датчику температуры может составлять от 1 до 100 метров, в зависимости от функциональности модуля.
Линия связи с котлом для управления (обратной связи) должна быть как можно короче, особенно если модуль будет коммутировать питание котла.
В месте установки должна ловить сотовая связь. Как вариант используется выносная антенна, тогда ограничение касается длины кабеля.

В любом случае самым разумным будет установка непосредственно возле котла. Но на минимальном расстоянии не менее 1,5 метров и на подъеме выше 50 см, чтобы не было риска попадания воды даже в случае аварии.

Для удобства или же при необходимости блок устанавливается за переделами котельной, в отапливаемом помещении, где имеется свободный доступ к нему для настройки или наблюдений. Некоторые модели снабжаются информативными ЖК-экранами, где наглядно видны параметры системы отопления и есть возможность оперативно внести изменения с помощью простого навигационного меню.

Модуль подключается к сети питания с помощью отдельной линии питания от щитка и блока клеммников или же просто к ближайшей розетке проводом с вилкой. Датчики подсоединяются проводами согласно инструкции производителя

При этом важно соблюсти сечение провода и материал, из которого он сделан. Часто производители требуют использование коаксиального кабеля для соединения датчиков с полным экранированием, особенно когда выносной датчик располагается на значительном удалении

В модуле часто под защитной крышкой располагается набор клемм с обозначениями. По цветовой или мнемонической маркировке согласно инструкции определяются клеммы для подключения датчиков, сигнальных и управляющих проводов от котла отопления.

После того как провода коммутированы и уложены в короб или защитную гофрированную трубу, можно приступать к настройке. Задаются диапазоны для датчиков, устанавливаются сигнальные линии и действия, которые предпринимает устройство управления при получении сигналов.

Основной момент – это установка телефонного номера или даже двух, на которые модуль будет передавать показания, и с которых будет получать настройки и команды.

Параметры выбора GSM модуля

Основными критериями выбора модуля должны стать:

объем доступных главных и дополнительных функций;
комплектация устройства;
число каналов настройки (обычно 2) – этот параметр определяет число включенных температурных датчиков и прочего оборудования;
наличие в комплекте аккумуляторной батареи, обеспечивающей его энергонезависимость в случае временного отключения электричества;
объем функций и рабочих режимов микропроцессора и наличие встроенного регулятора управления на 7 дней.

Хорошая новость в том, что установить gsm управление отоплением своими руками можно. Понадобиться разбираться, но не так уж это и сложно.

Запуск модуля в работу

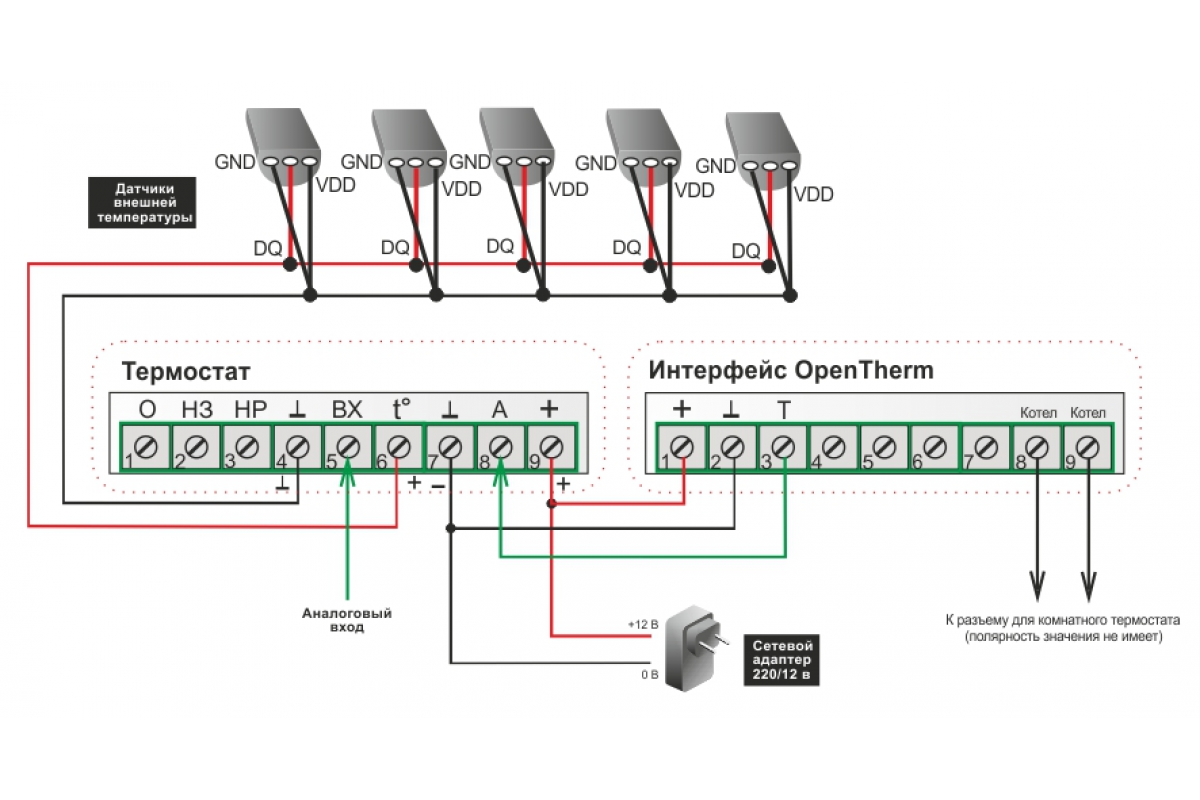

Схема подключения

Настройку и включение модуля обычно проводят в следующей последовательности:

подключение модуля к контроллеру котла отопления;
установка sim-карты, введение pin-кода;
далее нужно задать pin-код контроллеру. Это необходимо для защиты идентификации в sms-сообщениях;
ввод всех зарегистрированных номеров;
отправка pin-кода на sim-карту контроллера – в ответ вы получите сообщение о текущих параметрах котла и датчиков.

Если нужно изменить какой-то параметр (например, температуру котла), снова набираете код, затем желаемую температуру. В ответе придёт подтверждение новых настроек. Это означает, что GSM-модуль активизирован и включён в работу.

Дополнительно можно установить комнатный терморегулятор для газового котла, который позволит увеличить срок службы основных узлов системы теплоснабжения.

Полезные советы по ремонту газовых котлов. Какие виды работ можно провести самостоятельно, а что лучше доверить специалистам. Видео.

Комплектация и функции устройства

У разных производителей комплектация прибора отличается. Набор функций зависит от модификации устройства.

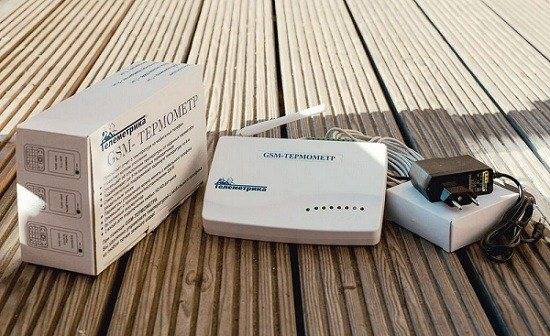

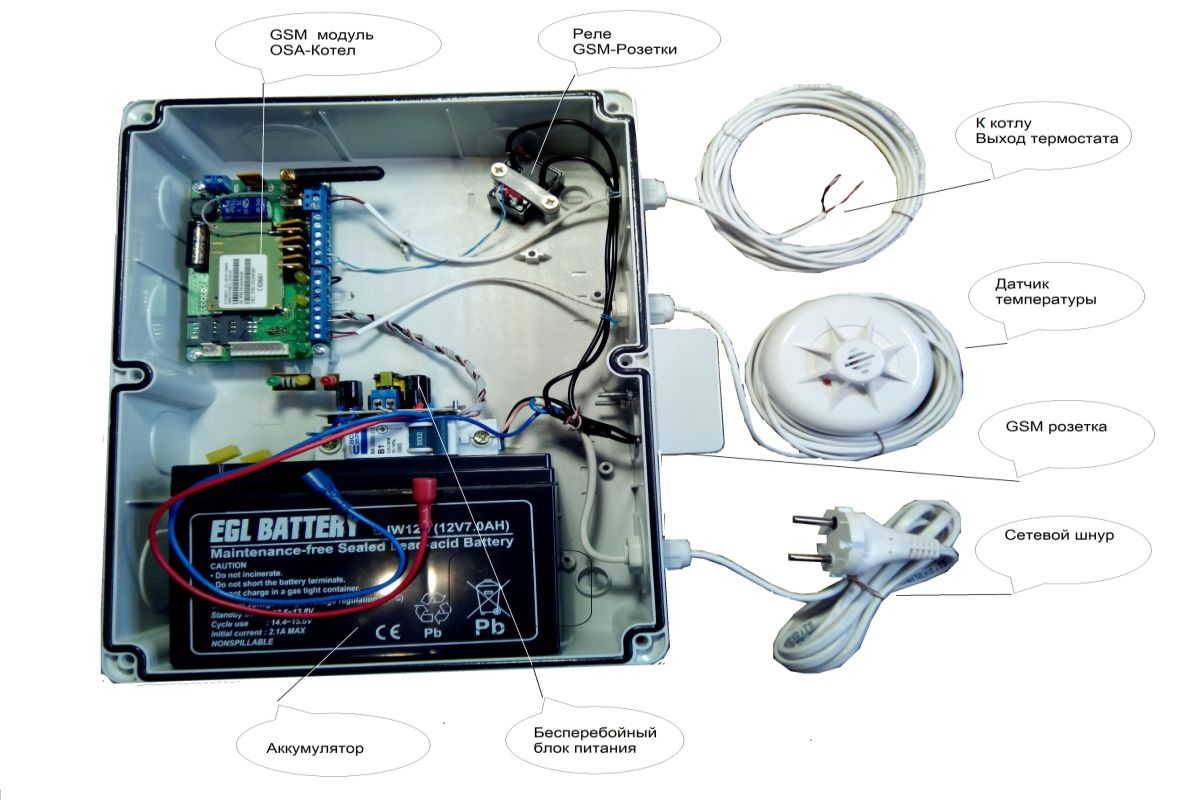

Агрегат стандартной комплектации имеет следующие элементы:

GSM контроллер или модуль. Это устройство с множеством входов и возможностью подключения дополнительных функций. Бюджетные модификации имеют только несколько стандартных режимов работы и функций. Дорогой контроллер управления отоплением дома имеет встроенный регулятор управления, который позволяет задавать параметры работы котла на неделю вперед.
Переносные датчики температуры устанавливаются в разных помещениях. Также есть наружные датчики. Их количество варьируется от 2 до 10 и зависит от разновидности модуля. В обычном жилом доме хватить пяти датчиков, причем один устанавливается за пределами постройки.
GSM-антенна позволяет усиливать сигнал и обеспечивает непрерывную связь с пользователем и вышками сотовой сети. Для реализации обратной связи с владельцем установлены реле (не более трех штук). К прибору прилагается руководство пользователя, в котором указываются коды обратной связи, а также штатных и внештатных ситуаций.
Некоторые агрегаты дополнительно укомплектовываются литий-ионным аккумулятором. От этого устройства зависит длительность независимой работы оборудования. При перебоях с подачей электроэнергии прибор автоматически переходит на работу от аккумулятора. Минимальной емкости этого устройства должно хватать на 5 ч работы прибора. Оптимальный вариант – автономная работа до двух суток.
Мастер-ключ нужен для того, чтобы в работу системы не могли вмешаться посторонние. Только с его помощью вы можете снять установленные блокировки.

В зависимости от потребностей пользователи могут докупать датчики возгорания или движения, которые тоже необходимы в доме во время отсутствия владельцев. Также в комплектацию входят соединяющие провода, колодки для подключения к нагревательному оборудованию, сенсорный экран, устройство для считывания электронных ключей.

Прибор имеет следующие базовые функции:

С его помощью запускают и останавливают отопительную систему.
Дистанционное управление котлом. Можно включать, отключать и перезапускать отопительное оборудование, а также другие приборы в составе сетей отопления.
Пользователь может менять параметры работы нагревательного оборудования, отправив СМС с определенным кодом.
GSM-модуль будет регулярно отправлять владельцу дома сообщения на мобильный телефон с информацией о состоянии котла, аварийных ситуациях, параметрах работы, температурном режиме.
Если подключены датчики оперативного реагирования на движение, пожар или затопление, то будут приходить уведомления и об этих внештатных ситуациях. Интеллектуальные системы могут сами отключать оборудование по причине утечки газа.
Защита от скачков напряжения.
Автономный режим работы от аккумулятора в случае отключения электроснабжения.
Повышение срока службы отопительного оборудования за счет уменьшения нагрузки на него и своевременной регулировки параметров.

Также есть дополнительные функции, которые намного упрощают использование модуля:

Для установки новых датчиков к прибору можно подключать другие реле.
Можно запускать дополнительное оборудование в системе отопления и управлять его работой дистанционно при помощи мобильного телефона.
В нагревательном оборудовании на твердом топливе легко контролировать давление.
При использовании агрегатов, функционирующих на жидком топливе, можно отслеживать количество солярки в баке.
В котлах на пеллетах вы сможете определять качество и подсчитывать количество топлива в отсеке.
При помощи дополнительных функций легко проверять фидер котла.
Также умное отопление дома позволяет включать аварийную сирену.

После монтажа дополнительных датчиков GSM-модуль может отслеживать движение в помещении, например, после его взлома. После установки противопожарных датчиков агрегат оценивает задымленность помещения. Монтаж датчика протечек обеспечит быстрое перекрытие подачи воды в дом в случае протечки.

Вопросы монтажа

Если ранее GSM-модуль был доступен только для электрических нагревателей, то сегодня его устанавливают на котлы любого типа.

Отличия заключаются в подключении аппаратной части, контролирующей непрерывность подачи электричества или топлива. Например, при установке на дизельный нагреватель следует подключить датчик уровня топлива в баке.

Сделать это можно самому, но лучше перестраховаться и доверить работу мастеру. Специалист грамотно выполнит монтаж, который обеспечит безотказную работу устройства на длительный срок.

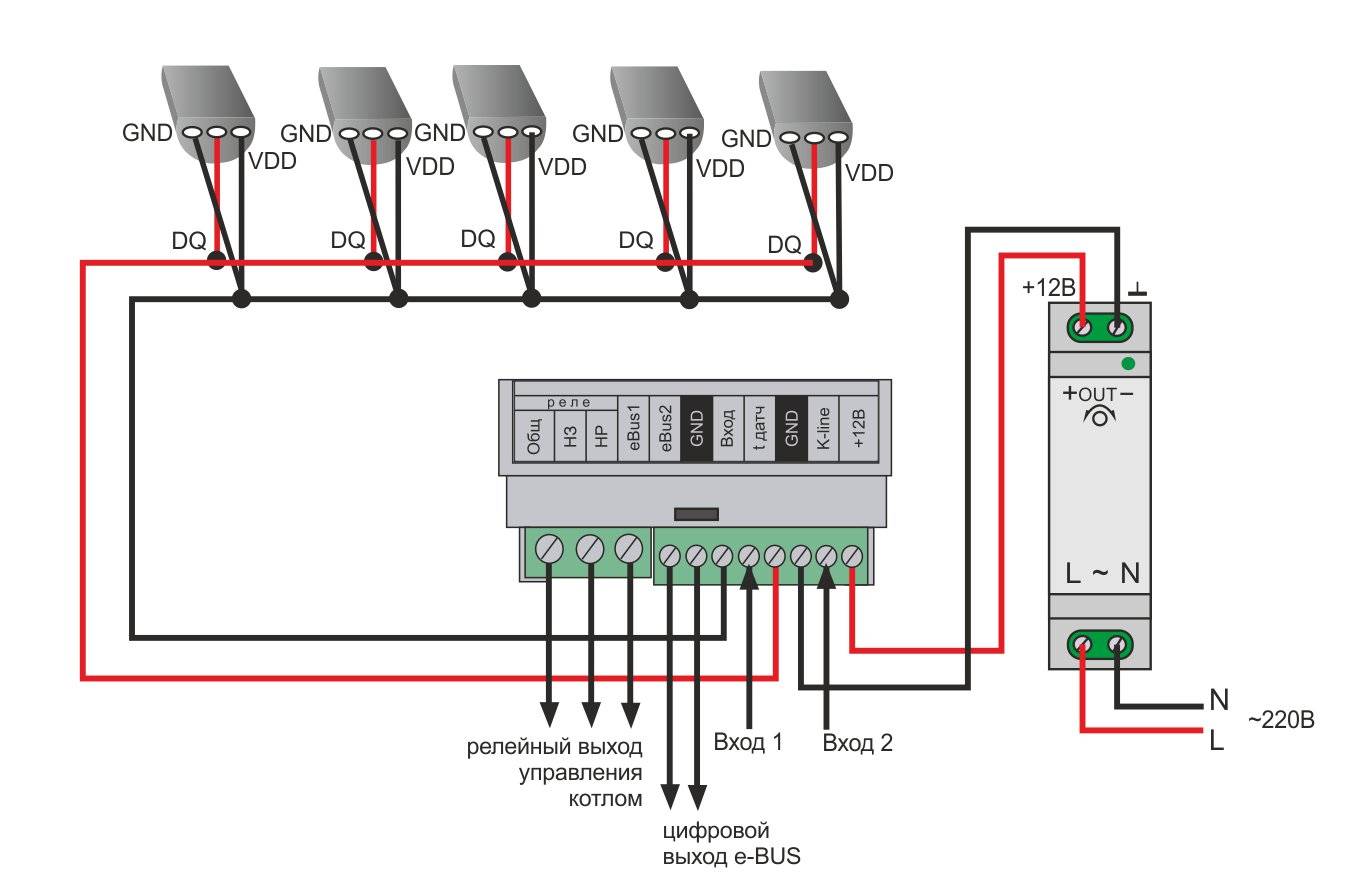

Правила подключения:

GSM-модуль устанавливают в помещениях с нормальной влажностью.
Его располагают так, чтобы передаче сигналов GSM не мешали железобетонные конструкции.
Подключают GSM-модуль к электрической сети через устройство защитного отключения (УЗО).

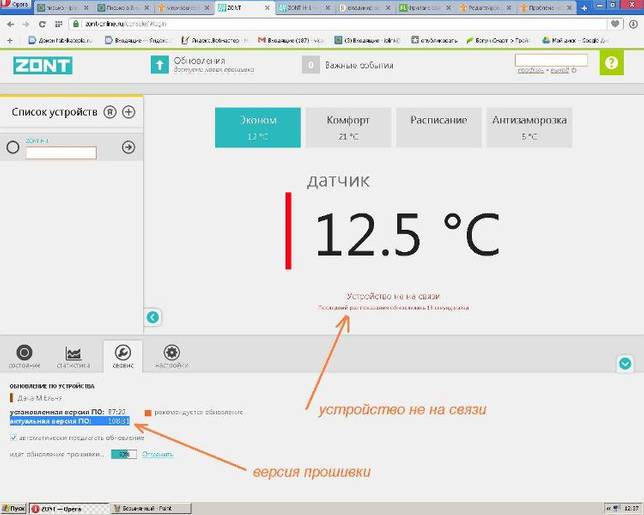

Настройка GSM-модуля через сайт

Программное обеспечение в смартфоне устанавливают с учетом операционной системы и обновляют. Перед первым использованием вставляют SIM-карту и набирают пин-код. GSM-модуль сам предложит создать код доступа.

Проверку работоспособности рекомендуется выполнять вдвоем. Один человек остается рядом с котлом для контроля. Другой выходит на улицу и подает команды через СМС. Фиксируется скорость получения команд и реакции прибора.

Система с естественной циркуляцией

Самотечная отопительная система характеризуется движением теплоносителя под действием гравитации, естественной силы природы. Конструкция такой системы максимально проста. В силу особенностей устройства она имеет следующие недостатки.

Для свободного движения масс жидкости требуется установка труб большого диаметра. Их стоимость несколько выше, и размеры труб усложняют дизайн интерьера.
Автоматическая регуляция такой системы практически невозможна, так как она обладает большой инерционностью.
Практически все настройки выполняются вручную.
Расход топлива больше, чем в отоплении с искусственной циркуляцией.

Однако указанный тип отопления имеет также ряд существенных преимуществ, которые дают ему приоритет во многих ситуациях.

Одно из наиболее значимых преимуществ гравитационной системы отопления – энергонезависимость. Они – лучшее решение в случае отсутствия электричества или перебоев с подачей электроэнергии.
В связи с простотой конструкции минимальная необходимость в сервисном обслуживании.
Долговечность оборудования. Грамотно установленная система может работать без неисправностей несколько десятков лет.

Особенности электрокотлов ЗОТА

Занимаясь разработкой электрических котлов ЗОТА, производитель делает все возможное, чтобы техника получалась качественной и современной. Поэтому сегодня он является одним из лидеров отопительного рынка. Производимые котлы отличаются надежностью и экономичностью, они умеют управляться дистанционно, а их функционал полностью отвечает требованиям к современной технике.

Для удаленного управления котлами ZOTA используется GSM-модуль и специальное приложение.

Компания ZOTA производит технику для обогрева зданий различного назначения – это могут быть частные дома, производственные помещения, административные постройки, склады и многое другое. Мощность моделей варьируется от 3 до 400 кВт, что соответствует площади обогреваемых помещений от 30 до 4000 кв. м.
Для управления используются выносные или встроенные пульты, а также мобильные телефоны, управляющие котлами по GSM-каналам. На выбор покупателей представлено пять модельных рядов:

ZOTA Econom — недорогие электрокотлы ЗОТА для дома и зданий площадью до 480 кв. м. Линейка отличается своей простой и доступными ценами;
ZOTA Prom — специальная линейка особо мощных котлов, предназначенных для обогрева помещений от 600 до 4000 кв. м;
ZOTA Smart — электрические котлы с GSM-модулями для дистанционного управления. Они буквально напичканы всевозможной электроникой;
ZOTA MK — мини-котельные с дистанционным управлением. Созданы для обогрева помещений от 30 до 360 кв. м;
ZOTA Lux — малогабаритные котлы со множеством функций и продвинутой конструкцией. Оснащаются GSM-модулями и схемами коррекции температуры.

Давайте рассмотрим эти линейки более подробно.

Электрокотлы ZOTA Econom

Данная линейка включает в себя простые электрические котлы, используемые для обогрева зданий различного назначения. Маломощные модели хорошо подходят для создания домашних отопительных систем. Котлы наделяются выносными пультами, обеспечивающими автоматическую регуляцию температуры. Несмотря на свою простоту, в котлах линейки ZOTA Econom присутствуют системы самодиагностики. Для обеспечения надежности и продолжительного срока службы производить оснастил их системами ротации силовых блоков и ТЭНов.

Электрокотлы ZOTA Prom

В эту линейку вошли особо мощные электрические котлы, созданные для обогрева крупногабаритных зданий. Также они применяются для подготовки горячей воды. Все модели в линейке ориентированы на напольную установку. Для обеспечения экономичности котлы оснащаются системами автоматики, а продолжительный срок службы обеспечивается с помощью системы ротации ТЭНов. Управление осуществляется с помощью выносных пультов.

Электрокотлы ZOTA Smart

Компактные электрокотлы ZOTA отличаются наличием продуманного электронного управления. Они оснащаются системами автоматики, погодозависимыми модулями, системами управления нагревом и насосом, а также системами самодиагностики. Во всех поставляемых на рынок моделях имеются встроенные GSM-модули для дистанционного управления. В конструкции котлов предусмотрены ТЭНы из нержавеющей стали, многочисленные датчики, а также порты для управления трехходовыми клапанами и циркуляционными насосами.

Электрокотлы ZOTA MK

Это уже не просто котлы, а целые мини-котельные. Отличительной чертой является наличие встроенной обвязки – внутри имеются расширительный бак на 12 литров, циркуляционный насос и группа безопасности. Управление осуществляется с помощью встроенного пульта, новые модели предусматривают возможность установки GSM-модулей. Модельный ряд отличается небольшими габаритами и аккуратным исполнением.

Электрокотлы ZOTA Lux

Электрические котлы ZOTA Lux созданы для обогрева домов и производственных помещений. Они оснащаются плавной регулировкой мощности, системами защиты, дистанционным управлением, системами управления внешним оборудованием, а также выносливыми ТЭНами. Приятным дополнением станет наличие погодозависимой автоматики и возможности работы с двухтарифными счетчиками.

Если нужно обеспечить отличный обогрев частного домовладения, то электрические котлы ZOTA Lux станут наиболее оптимальным выбором – они отличаются продолжительным сроком службы и продвинутым функционалом.

Зачем нужно управлять системой отопления

Техника управления котлом по gsm производится при помощи специального устройства именуемого GSM-модулем. Устройство имеет вид компактного блока, который легко устанавливается на стену или монтируется на ДИН-рейку. Далее осуществляется управление котлом через телефон (настроив СМС необходимого формата) или используя интернет, тогда для этой цели устанавливают специальное приложение.

В результате появляется возможность получить следующие преимущества:

возможность создать в доме требуемый температурный режим вне зависимости от текущего времени года и находясь при этом в любом удобном месте;
дистанционно подготовить комфортные климатические условия внутри дома перед посещением, ведь приятней приезжать в загородный дом, если там заранее натоплено;
в зимние морозы не придется переживать о разгерметизации отопительной системы, даже если нет возможности посетить загородный дом безотлагательно;
получать извещения о текущих неполадках, находясь за пределами дома;
мгновенно остановить работу отопления в аварийных ситуациях;
использовать топливо в экономном режиме;
предотвратить возникновение сложных последствий в аварийной ситуации, получив возможность отключить котел в любую минуту.

Благодаря GSM-контролю координация отоплением переходит на новый уровень, получив возможность влиять на текущие события, находясь (при этом) вдали от работающего агрегата. Эта опция открывает новые возможности для людей, проводящих много времени в дороге, не имея возможности осуществлять ежедневный контроль над работой отопительной системы.

Как решить вопрос с технической стороны

Вне зависимости от того, какая система подачи тепла отвечает за обогрев помещения (кроме, конечно, дровяных печей ручной загрузки и каминов), ее можно оборудовать электроникой удаленного управления котлом отопления.

Установка режима отопления при управлении котлом дистанционно

Связано это с тем, что большинство современных котельных установок имеют в своей структуре электронные платы согласования, через которые можно подсоединить дистанционные блоки. Если же оборудование для обогрева старых образцов не предусматривает такой модернизации (или оно самодельное), вопрос все же решаем.

На выбор потребителю есть три основных варианта как внедрить дистанционное управление котлом у себя в жилище:

Используя специальные GSM модули управления отопительными устройствами;
Подключая так называемый «умный термостат» через WI-FI;
Оборудуя радиаторы многофункциональными терморегуляторами.

С какими котлами работает

Перед покупкой модуля нужно выяснить, поддерживает ли котел отопление подключение подобного устройства. Такая поддержка есть далеко не во всех моделях.

Для подключения девайса подойдут автономные системы с принудительной циркуляцией теплоносителя (то есть оснащены насосом). При этом необходима переработка системы безопасности с целью предотвращения прорывов в местах подключения модуля.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Если модуль имеет датчик температуры воздуха, то его можно использовать и с другими типами котлов. Правда, за счет измерения t за пределами системы он будет работать чуть менее точно.

Особенности эксплуатации в различных типах котлов

Устройство имеет специфику эксплуатации в разных типах систем отопления:

При применении в электрокотлах возможно отслеживание напряжения. Также девайс может подать сигнал о коротком замыкании.
При использовании с несколькими котлами одновременно прибор может обобщать информацию от них. Это актуально при применении на производстве или в хозяйственных помещениях.
В пеллетных котлах, работающих на древесных гранулах, модуль может регулировать подачу топлива в систему.

Дистанционное управление газовым котлом

Вся современная техника предусматривает возможность дистанционного управления, причем не только с пульта, а и со смартфона. Это очень удобно и дает возможность перед приездом хозяев включить в доме более комфортный режим.

Схема электронного устройства дистанционного управления газовым котлом предполагает наличие следующих составляющих:

GSM-модуль, установленный в агрегате;
комнатные или уличные датчики;
антенна для принятия сигналов;
аккумулятор, который обеспечивает питание, если нет напряжения в сети.

Чтобы управлять своим газовым котлом со смартфона, нужно установить на него специальное приложение. Оно подходит для версий ОС более iOS 4.3 и Android 2. После установки соответствующего приложения появляется возможность управлять агрегатом посредством отправки СМС со смартфона.

Посредником между смартфоном и газовым агрегатом является GSM-модуль. Он передает заданные режимы и в случае чего сообщает об аварийных ситуациях. Существуют модули разной степени сложности: с простейшими функциями бюджетных котлов, позволяющие работать с несколькими агрегатами.

Автоматическое управление позволяет контролировать множество характеристик. Их количество зависит от типа модуля и модели смартфона. Стандартные действия, которые можно произвести с телефона – это включить или выключить котел, установить желаемую температуру, получить код ошибки.

Самые современные устройства дают возможность передавать отопительному агрегату множество действий:

переход на летний, зимний, экономный режимы;
регулирование температуры ГВС;
задание температуры для каждого помещения;
отчет о расходе энергоносителя;
программирование по времени суток.

Контроль за состоянием газового котла осуществляется с помощью множества датчиков:

давления газа;
температурные сенсоры воды на входе в котел и на выходе из него;
температуры в помещении и на улице;
сенсор пламени;
фиксатор силы тяги.

Дистанционное управление позволяет оперативно вносить корректировки в отопление дома, что существенно экономит топливо.

Электрическая схема газового котла включает блоки электронных плат и их радиоэлементов. Можно рассмотреть пример схемы типичного агрегата Ariston UNO 24MFFI, которая отображает расположение элементов котла.

А – регулятор температурных режимов.

А11 – датчик пламени.

В – кнопка, позволяющая сбросить ошибку и осуществить перезагрузку устройства (Reset).

С – включение/выключение (Power).

D – переход в режим «Комфорт».

Е – регулятор температуры горячего водоснабжения.

F, G, H, I – светодиоды, которые показывают неисправности или определенные рабочие режимы.

J – разъем для подключения термостата.

K – реле подачи питания насоса.

…

L – реле питания трехходового клапана.

M – реле управления вентилятором.

N – реле газового клапана.

O – разъем управления пульта ДУ.

P, Q, R, S – перемычки, отвечающие за искрообразование, воспламенение, выбор температуры и плавного воспламенения с максимальной мощностью.

T – двухпроводной разъем внешнего термостата и управление заданной температурой.

U – блок питания электронной схемы.

Особенности устройства газового котла

Регулятор температуры газового котла – назначение и виды

Соединение CN301 контактной колодки, к которой подключается газовый клапан, циркуляционный насос, трансформатор и привод трехходового клапана.

К разъему CN201 подводятся термодатчики воды на подаче и «обратке», датчик дымохода, сенсор протока воды.

Разъем CN102 в положении А отвечает за настройку мощности воспламенения горелочного устройства. В процессе настройки красный сенсор будет моргать.

Перемычка CN101 на А выключает задержку возгорания, в положении В – включает опоздание на 2 мин.

CN104 – устанавливает работу в различных температурных диапазонах: А – 35-45ºC, В – 43-82ºC.

CN100 отвечает за настройку максимальной мощности агрегата.

Особенности дистанционного управления

Управление отоплением в загородном доме через GSM или по сети Интернет по достоинству оценят владельцы загородных домов или дач, рассчитанных на круглогодичное использование. Если приходится надолго оставлять дом без присмотра, появляются опасения относительно функционирования отопительной системы – к примеру, если котел по какой-либо причине погаснет и автоматически не включится, система перемерзнет. Это чревато разгерметизацией контура и необходимостью серьезно вложиться в ремонт.

Удаленное управление отоплением характеризуется целым рядом преимуществ:

за счет функционирования в экономичном режиме снижаются затраты на энергоноситель и продлевается срок эксплуатации оборудования, так как оно меньше изнашивается при пониженных нагрузках;
отопительную систему можно включить в общую сеть дома, созданную для инженерных систем — это снизит суммарные затраты на их функционирование.

Управления котлом, как по GSM (SMS) так и через Интернет дает возможность:

следить за поддержанием стандартного режима работы автономной отопительной системы с равномерным прогревом всего дома;
при необходимости обеспечивать выборочный нагрев помещений в соответствии с личными предпочтениями;
предотвратить перемерзание трубопровода отопительной системы во время длительного отсутствия хозяев в холодные месяцы;
заблаговременно переключать отопительную систему из экономичного режима в штатный, чтобы к приезду хозяев коттедж или дачный дом был прогрет;
в режиме онлайн контролировать состояние и функционирование отопительной системы, оперативно получать информацию о неполадках.

Система управления автономным отоплением может быть первым шагом на пути к созданию «умного дома», к обеспечению максимально комфортных условий для жизни.

Для каких систем предусмотрено управление на расстоянии?

Автоматическое управление отоплением применяется для двухтрубных автономных систем с мембранным расширительным баком и насосом для принудительной подачи теплоносителя в контур. Особенно эффективно управление системой, где каждый из приборов отопления подключен отдельно, через распределительную гребенку — коллектор. В состав системы могут входить контуры с радиаторами и теплые водяные полы.

Система в обязательном порядке оснащается блоком безопасности, который функционирует в автоматическом режиме и предотвращает разгерметизацию водяной рубашки котла и отопительного контура из-за избыточного давления. Излишки давления стравливаются через аварийный клапан.

Дополнительно монтируется оборудование, позволяющее управлять системой — датчики температуры и давления, устройства, позволяющие регулировать расход теплоносителя, контроллеры, средства для создания единой информационной сети.

Погодозависимая система

Управление котлом отопления эффективнее, если в дополнение к температурным датчикам, установленным в отапливаемых помещениях, добавлено устройство для измерения температуры воздуха на улице. Такой вариант обеспечивает точную регулировку температурного режима и дает возможность настроить систему таким образом, чтобы она самостоятельно адаптировалась к меняющимся погодным условиям.

В результате при похолодании радиаторы будут греть сильнее, при потеплении — переходить в энергосберегающий режим. Это не только способствует экономии энергоносителя, но и снижает инерционность функционирования отопительной системы.

Гибкое зональное регулирование обеспечивает комфортные условия для людей с учетом ситуации: к примеру, если в комнате находится много людей, в ней быстро становится жарко, так как тела излучают тепло. Температурный датчик в помещении реагирует на повышение температуры воздуха, в результате чего нагрев батарей в этой комнате уменьшается до оптимального уровня.

Обычно систему с погодозависимым управлением настраивают таким образом, чтобы она автоматически отключала котел, если температура на улице достигла заданного уровня. Системы беспроводного и удаленного управления идеально сочетаются с погодозависимой автоматикой — функционирование системы не требует постоянного вмешательства человека, достаточно вносить коррективы в режим работы по мере необходимости.

Как выбрать и подключить GSM-модуль для котла

Схема подключения

Параметры выбора GSM модуля

Популярные модели по оценке пользователей

Популярные модели

Система контроля «Кситал»

Запуск модуля в работу

Комплектация и функции устройства

Вопросы монтажа

Система с естественной циркуляцией
