Выбираем ибп для газового котла: как найти качественный бесперебойник?

Какую фирму выбрать?

Важным критерием подбора ИБП для газового котла является фирма-производитель.

К наиболее популярной и востребованной продукции относятся модели следующих брендов:

  • CyberPower. Устройства этого производителя отличаются долговечностью, износостойкостью и бесперебойной работой.
  • Штиль. Все приборы бренда работают по онлайн-технологии, при которой подключение происходит практически мгновенно.
  • PowercomImperial. Бесперебойники производителя отличаются качественной сборкой, стабильной работой в автономном режиме до нескольких часов.
  • Бастион. Все устройства бренда оснащены UPS, дающим возможность напрямую подключать нагрузку.
  • Lanches. Приборы этого производителя обладают высоким качеством сборки и длительным эксплуатационным сроком.
  • StarkCountry. ИБП бренда отличаются стабильной работой и оснащены дисплеем, позволяющим отслеживать все необходимые показатели.

Все вышеперечисленные производители выпускают продукцию, отличающуюся высоким качеством сборки, длительным сроком службы и высокой степенью безопасности.

Правила как выбрать ИБП

При выборе источника бесперебойного питания учитывают:

  • Тип и номинал напряжения. Выходное переменное напряжение с ИБП может быть однофазным (220 В) и трехфазным (380 В). инверторные устройств обеспечивают на выходе постоянное напряжение с номиналами 12, 24, 48 и 60 В.
  • Мощность нагрузки. Подсчитывается суммированием мощностей подключаемых приборов с запасом в 20–30%.
  • Длительность работы в автономном режиме. Зависит от емкости АКБ.
  • Схему построения (резервные, интерактивные, с двойным преобразованием). Определяется особенностями нагрузки (чуткостью к перепадам и пр.).
  • Габариты и способ установки (напольные, навесные, встраиваемые).

При планировке ИБП для умного дома необходимо обратить внимание на систему мониторинга и возможность синхронизации устройства с ПК (разъемы, программное обеспечение, расширения). Общие правила выбора ИБП показаны в видео:

Общие правила выбора ИБП показаны в видео:

Рассчет и отличия по их типу

При расчете ИБП важнейшим параметром является мощность. Она зависима от коэффициента мощности нагрузки, которая может быть индуктивной и емкостной. К первой относится оборудование с электродвигателями (насосы, кондиционеры, холодильники, вентиляция), а под второй подразумевают «пассивную» электронику (компьютеры, серверы, телевизоры, пр.). Коэффициент мощности индуктивной нагрузки приравнен к единице, а у емкостной находится в пределах 0,8–0,9.

Пример: ИБП мощностью 10 кВт планируют нагрузить компьютерным оборудованием. 10Х0,8=8 кВт. В итоге суммарная мощность компьютеров не должна превышать восьми киловатт.

Расчет мощности бесперебойника с помощью онлайн счетчика редко выдает точные цифры по причине недостачи данных. Так, при блоке питания в 450 Вт, в реальности компьютер может потреблять не более 120. В то же время некоторые нагрузки могут включаться периодически (холодильник, кондиционер на обогреве), что вызывает необходимость в пересчете мощности за реальный период работы.

Емкость аккумулятора ИБП высчитывают по формуле: 100*t*P, где t – время автономной работы в часах, а P – мощность нагрузки, * — символ умножения

Основные типы ИБП и их отличия представлены в таблице №1.

Таб. №1

ТипОтличительные особенности
Off-line (резервные)Рассчитанные на простейший переход питания с сети на аккумуляторы
Line-interactive (интерактивные)Содержат стабилизатор и переводят нагрузку на питание от АКБ когда параметры входного напряжения приближаются к критическим. Более быстрые, чем резервные, но проигрывают в КПД
On-line (с двойным преобразованием)Переменное напряжение преобразуется в постоянное и снова в переменное. Постоянная работа аккумулятора гарантирует мгновенный переход в автономный режим.

Схемы подключения

Схемы подключения источников бесперебойного питания дают визуальное представление о принципе работы устройств различных видов.

Рис. 1. Схема реализации резервного питания

Рис.2 Схемы работы интерактивного источника бесперебойного питания в нормальном и аварийном режимах

Рис. 3 Схемы подключения ИБП с двойным преобразованием в нормальном и аварийном режимах

Критерии выбора резервного источника питания

Когда возникает вопрос, какой бесперебойник выбрать для насоса отопления, следует подумать вот о чём. Как часто отключают электроэнергию, и на какой срок? Будет ли ещё что-то питаться от бесперебойника? Какое качество питаемой энергии? Какую сумму можно будет потратить на ИБП? Некоторые, возможно, сочтут нужным рассматривать определённые модели или производителей

Уже находясь в торговой точке, будет возможность обратить внимание на дизайн и цвет, габариты и вес будущей покупки

Определение требуемой мощности ИБП

Для определения мощности решают, какие потребители будут подключены. В паспортах этих устройств находят нужный показатель и складывают. Современные ИБП имеют запас мощности для запуска двигателей, об этом, как правило, указывают в паспорте. Длительность пиковых нагрузок небольшая, но этого вполне хватает для запуска насоса. Обычно запускать не приходится, так как автоматика срабатывает быстро, и насос продолжает крутиться.

Ёмкость батарей

Продолжительность работы ИБП напрямую зависит от энергии, запасённой аккумулятором. Казалось бы, чем больше ёмкость батарей, тем лучше, однако, здесь есть свои подводные камни.

На какой ток рассчитано зарядное устройство, должно быть указано в документе или на самом ИБП. На этот ток можно подбирать один аккумулятор или несколько. Если выбирается несколько, то зарядный ток каждого аккумулятора суммируется. Некоторые всё равно приобретают такие батареи, но заряжают их отдельно через дополнительный выпрямитель.

Аккумуляторы разделяются на две группы:

Стартовые способны быстро отдавать заряд, но после этого их необходимо как можно быстрее зарядить. Примером являются аккумуляторы на подвижном составе. Их отличие заключается в наличии заливных отверстий с пробками, через них доливают воду или кислоту (щёлочь)

Они стоят значительно дешевле тяговых, поэтому привлекают внимание

Стартовый аккумулятор

При установке таких батарей возникает необходимость следить за плотностью электролита. Размещать их можно в нежилых помещениях, подальше от отопительных котлов. Срок службы батарей будет напрямую зависеть от того, как долго они будут находиться в разряженном состоянии.

Тяговые аккумуляторы, напротив, специально разработаны на терпимость к длительным разрядкам. Их не нужно контролировать на предмет наличия и плотности электролита, можно устанавливать в жилых помещениях и работают они при высоких температурах. Недостатком является высокая цена.

Тяговый аккумулятор

Входное напряжение

В том случае, когда ИБП выполнен по резервной или интерактивной схеме, входное напряжение, при его наличии в сети и соответствии допустимым характеристикам, напрямую подаётся к нагрузке. Во второй схеме напряжение может регулироваться в достаточно широких пределах, в первом случае оно не регулируется совсем. Небольшие всплески напряжения небольшой продолжительности гасятся конденсаторами.

Напряжение на выходе и его форма

На выходе напряжение более стабильно благодаря постоянному источнику и неизменной нагрузке, а вот форма, за исключением инертной схемы, отличается от синусоидальной. Объясняется это работой электронного ключа, на котором выполнен генератор частот. Транзисторы ключа находятся в двух положениях: включено, выключено. Поэтому форма сигнала имеет прямоугольную форму. Добавляя сглаживающие конденсаторы её можно слегка изменить, преобразовав в трапецеидальную. Более сложные схемы позволяют добиваться приближённой формы синусоиды, но стоят они дороже.

Рис. 9. Синусоидальный и трапецеидальный ток

Рейтинг 9 лучших ИБП для газовых котлов

Комплексный подход поможет принять правильное решение в процессе изучения актуальных предложений рынка. Как выбрать ИБП без ошибок станет ясно после ознакомления с официальной инструкцией производителя котла.

Некоторые модели (котлы Вайлант, Bosch Gaz 6000 и др.) рекомендуется подключать к нейтральному проводнику источника питания для стабильного функционирования датчика пламени.

В следующей таблице представлен рейтинг популярных моделей с ценами по состоянию на лето 2021 года.

  1. Сибвольт ИБПС-12-300N.
  2. Русэлт ИДП-1-1/1-1-220-Д.
  3. Heloir/Sigma 1 KSL.
  4. Бастион/Теплоком 50+.
  5. Оптима 10-28.
  6. РЕСАНТА УБП-10007.
  7. Powercom INFINITY INF-5008.
  8. SVEN RT-10009.
  9. Штиль SW1000SL.

Лучшие источники бесперебойного питания с двойным преобразованием

ИБП с двойным преобразованием («online») обеспечивают лучшее качество снабжения сети. Здесь аккумуляторная батарея постоянно работает, исключая провал напряжения при переходе на резерв. Многозадачность заключается в выпрямлении входящего тока, снижении напряжения до оптимального значения. Такие аккумуляторные источники бесперебойного питания будут стоить дороже в силу стабильности работы при любых помехах.

Ippon Innova G2 1000

Первого ИБП с двойным преобразованием представляет уже заявленная российская марка «Ippon». Но в отличие от предыдущих номинантов этот гарантирует наивысшую степень защиты от неисправностей.

Источником питания выступает генератор выходного напряжения. Ровный постоянный показатель от выпрямителя следует к заряженному аккумулятору и на выход к инвертору. Если электроэнергия пропадает, инвертор выполняет задачи, питаясь от аккумулятора. Допустимый показатель напряжения на входе 100-300В.

Показатель мощности этого устройства – 900 кВт/1000 ВА. При этом погрешность не превышает 1%. Внутри конструкции вмонтировано сразу две батареи емкостью по 12В/9Ач. Этого хватит, чтобы техника проработала без электричества 3.5 минуты.

Габариты корпуса – 14.4×22.8×35.6 см при весе 10 кг. Что касается интерфейсов, здесь слот для подключения к ПК RS232, USB, контакты EPO, разъем для карт расширения SNMP/AS400, выход IEC C14 и вход IEC C13 (4 штуки).

Достоинства:

  • Ровное напряжение с двойным преобразованием;
  • Активное охлаждение;
  • Звуковое оповещение;
  • Подключение SNMP карты;
  • Мгновенное переключение на работу от батареи;
  • Информативный LCD дисплей.

Недостатки:

  • Ощутимое тепловыделение;
  • Постоянно работающий вентилятор.

Эта модель надежная, производительная, удобная в эксплуатации

Важно учитывать, что здесь нет возможности отключать вентиляторы, что сопровождается характерным звуком. Тепловыделение – это недостаток всех устройств с двойным преобразованием

FSP Group Knight Pro+ TW 1K IEC

Вторым в этой категории обзора представлен номинант тайваньского производства с двумя аккумуляторами и интерфейсом USB. За надежность функционирования отвечает микропроцессорное управление.

Аппарат защищает технику от перегрузки. Выходная полная мощность – 1000 ВА/900 Вт, при этом допустимые параметры однофазного напряжения на входе 120-300 В. Обо всем происходящем будет оповещать ЖК экран со светодиодной, звуковой индикацией.

Погрешность не превышает 1%. Уровень шумности 50 дБ. Из функционала стоит отметить автоматический режим Bypass, «холодный пуск», возможность замены аккумулятора.

Размеры конструкции – 28×14.5×22 см при весе 9 кг. Список предложенных интерфейсов – RS-232, USB, Ethernet 10/100, компьютерный IEC 320 C13. Также модель поддерживает SNMP карты расширения.

Достоинства:

  • Качественная сборка;
  • Хорошие аккумуляторы;
  • Охлаждение;
  • Режим байпас;
  • Информативный экран;
  • Актуальные интерфейсы.

Недостатки:

  • Шум;
  • Инструкция на английском.

Чаще всего такой аппарат используют в нескольких сферах банковского дела, ATMs, офисных зданиях, где крайне важно поддерживать постоянное функционирование техники

CyberPower OLS2000EC

Завершает обзор универсальный девайс домашнего/коммерческого использования. Производитель – американская компания «CyberPowerPC». Это одно из самых эффективных решений при ограниченности бюджета.

Этот номинант является непосредственным лидером по причине высокого показателя мощности на выходе – 2000 ВА/1600 Вт. При этом указанный инструкцией параметр входного напряжения 160-300 В.

Девайс не допускает выхода из строя по причине перегрева, перегрузки, всплесков напряжения. Емкость батареи здесь 12V/7Ah, конструкция оснащена сразу 4 такими источниками питания.

Среди интерфейсов производитель внедрил вход под компьютер IEC 320 C13 (6 штук), RS-232, USB. Уровень шума не превышает 45 дБ. Габариты 39.4×15×22.5 см, вес 14 кг. Дополнительно есть режим байпас, светодиодные индикаторы, энергосберегающий ЭКО режим.

Достоинства:

  • Высокий параметр мощности;
  • Защита аккумуляторов от выхода из строя раньше срока;
  • Энергосберегающий режим;
  • Совместимость с генераторами;
  • Качество комплектующих;
  • Цена.

Недостатки:

  • Невысокая автономность;
  • Управление/контроль с ПК.

Создатели не экономили на качестве сборке и комплектующих. Бюджетная цена связана со скромной емкостью батареи, базовыми возможностями дисплея. Для настройки такого устройства потребуется компьютер.

Модификации источников резервного питания

Источники бесперебойного питания могут классифицироваться по разным критериям: тип аккумуляторной батареи, способ установки (напольные или настенные), назначение, безопасность и т. д. Общепринятое деление на виды осуществляется по принципу работы. ИБП делятся на три основных класса:

  • линейные или офф-лайн (Off-Line);
  • линейно-интерактивные (Line-Interactive);
  • двойного преобразования или он-лайн (On-Line).

Каждая модификация источников резервного питания имеет свои преимущества и недостатки, которые определяют условия эксплуатации для каждого вида оборудования.

Линейные

Линейные ИБП относятся к бюджетной серии устройств данного типа. В их конструкцию не входит стабилизатор или автотрансфрматор. Они работают в заданном диапазоне напряжения от 170 до 270В. При скачках электроэнергии за граничные пределы заданного интервала происходит переключение питания с сети на аккумуляторную батарею.

Из-за отсутствия блока стабилизации выходное напряжение имеет такую же нестабильную синусоиду, как и входное. Это приводит к сбоям в работе электрооборудования газового котла. Время переключения питания составляет 15 мс в одном или другом направлении. Выбирая офф-лайновые источники бесперебойного питания, следует учитывать, что интенсивные перепады напряжения отечественных электросетей, особенно в зимнее время, оказывают негативное воздействие на устройство. Данный факт сокращает срок эксплуатации ИБП в несколько раз.

Совет. Off-Line источники резервного питания не приспособлены для работы в комплексе с генераторными установками, работающими на дизельном или бензиновом топливе.

Линейно-интерактивные

Основное отличие линейно-интерактивных ИБП от линейных является наличие в конструкции оборудования стабилизатора напряжения или автоматического напряжения. Данные модули способствуют выравниванию синусоиды напряжения до оптимальных параметров. Это обеспечивает работу газового котла в штатном режиме и продлевает срок эксплуатации. Крайние границы напряжения, при которых источник резервного питания работает в холостом режиме, равны 170 и 270 В. Переключение питания с АКБ и обратно осуществляется в автоматическом режиме.

Из практического опыта специалисты отмечают некорректную работу некоторых моделей устройства с генераторами бензинового или дизельного типа. Конструкция агрегата предусматривает подключение внешних аккумуляторных батарей.

Двойного преобразования

Источники бесперебойного питания типа On-Line, в отличии от двух других видов, имеют более сложную принципиальную схему работы и подключения. В конструкции аппарата предусмотрен инвертор двойного преобразования электрического тока.

Принцип работы устройства заключается в следующем. Входное переменное напряжение 220 В от электрической лини инвертируется в постоянное 12 В или 24 В, в зависимости от модификации газового оборудования. В результате чего синусоидальный сигнал выпрямляется до стабильного значения, которым обладает постоянный ток.

На втором этапе стабилизированное постоянное напряжение инвертором преобразовывается обратно в переменное напряжение 220 В со стабильной частотой 50 Гц. ИБП двойного преобразования работают в диапазоне 110 – 300 В. Работа устройства в режиме он-лайн обеспечивают стабильную работу газового котла при заниженном или завышенном напряжении, не переключая питание на аккумуляторную батарею. Это способствует продлению срока эксплуатации АКБ до ее замены.

По типу монтажа приборы выпускаются двух типов: настенный и напольный

Аккумулятор

Во время выбора ИБП стоит обращать внимание на емкость аккумуляторной батареи. От ее параметров зависит время работы газового котла от источника резервного питания. При отключении электричества на продолжительное время АКБ, которой оснащен ИБП должен обеспечить бесперебойную работу котла до 10 часов

При наличии возможности подключения внешнего аккумулятора необходимо следить за тем, чтобы батареи были одинаковой емкости

При отключении электричества на продолжительное время АКБ, которой оснащен ИБП должен обеспечить бесперебойную работу котла до 10 часов. При наличии возможности подключения внешнего аккумулятора необходимо следить за тем, чтобы батареи были одинаковой емкости.

Виды

Производители отопительного оборудования представляют много разных устройств. Это позволяет подобрать вариант для любых финансовых возможностей и технических требований. В зависимости от принципа действия бесперебойники бывают резервные, линейно-интерактивные, онлайн. Каждый из них рассмотрим подробно.

Резервные (standby)

Это простой, недорогой, а потому распространённый тип оборудования. В нормальном режиме котёл запитывается напрямую от бытовой розетки, а переход на аккумуляторы происходит на протяжении нескольких миллисекунд после отключения электросети.

Плюсы и минусы

доступная цена
простота обслуживания и ремонта

несинусоидальная форма выходного сигнала негативно влияет на оборудование, но есть модели с чистым синусом на выходе, и их цена заметно выше
невозможность регулировки напряжения
ёмкость встроенного аккумулятора для котла отопления невысока, но есть возможность подключения внешних батарей

Линейно-интерактивные (line-interactive)

Преимуществом этой схемы относительно предыдущей будет способность стабилизировать напряжение питания нагрузки в случае повышения или снижения напряжения в электросети. Аккумуляторами, вернее, их энергией система пользуется только при отсутствии основного питания, что увеличивает срок их эксплуатации. Устройства выпускают в двух группах в зависимости от формы выходного напряжения в батарейном режиме.

Наибольшее распространение получили аппараты, имеющие аппроксимированную синусоиду. Их назначение — работа с импульсными источниками питания, предусмотренными в персональных компьютерах. Если вам нужен источник для обеспечения питания электрических двигателей вкупе с циркуляционными насосами, в большей мере подойдут вторые.

Плюсы и минусы

высокий КПД
встроена функция стабилизации напряжения
быстрый переход в автономный режим при отключении напряжения в питающей сети

напряжение сети не фильтруется полностью от ВЧ помех
на переход с режима на режим необходимо до 20 мс., правда, это справедливо не для всех моделей

Онлайн (on-line UPS)

Беспрерывные источники электропитания с двойным преобразованием напряжения — самые технологически продвинутые — не только обеспечивают бесперебойное снабжение током, но и повышают качество электроэнергии. Потому и стоят они несколько больше, чем предыдущие аналоги. Их использование оправдано только потребностью в электропитании очень высокого качества.

Плюсы и минусы

отсутствует временной промежуток между отключением сети и началом работы аккумулятора
стабилизированное напряжение на выходе

сложное устройство
относительно большая цена
в некоторых моделях вентиляторы для охлаждения инвертора сильно шумят

Принцип работы бесперебойника

Главная задача работы ИБП – подача в сеть напряжения достаточной мощности при отключении света. Перевод на электропитание от аккумуляторных батарей (АКБ) должен произойти за доли секунды, чтобы подключенное оборудование не успело выключиться.

Бесперебойники также способны стабилизировать напряжение, выпрямлять синусоиду и поддерживать частоту тока в пределах нормы. Но дополнительными функциями обладают не все модели.

При выборе бесперебойника для отопительной системы можно взять более мощное устройство, чтобы можно было при необходимости дополнительно подключать к нему другие приборы

Устройство ИБП неодинаково. В максимальной комплектации бесперебойник состоит из следующих элементов:

  • корпус;
  • аккумуляторная батарея;
  • преобразователи тока и напряжения (инверторы, выпрямители и пр.);
  • переключатель;
  • управляющая микросхема.

Для работы подключенного оборудования важны такие характеристики ИБП:

  1. Вид кривой выходного напряжения: аппроксимированная или обычная синусоида. Первый вариант менее предпочтительный, потому что является непривычным для большинства электронных устройств и приводит к их повышенному износу.
  2. Потребляемая мощность. Двигатели насоса и вентилятора имеют высокие пусковые токи, поэтому максимальная производительность ИБП должна минимум в 2 раза превышать уровень потребления электроэнергии котлом.
  3. Скорость переключения на резервный источник питания. Чем она выше, тем лучше для подключенного оборудования.
  4. Электрическая емкость. От неё зависит время автономной работы всей отопительной системы. Для увеличения емкости к ИБП могут подключаться дополнительные внешние аккумуляторы.
  5. Срок службы. Он зависит от режима эксплуатации и внутренней структуры батарей.
  6. Диапазон входящих параметров сети, позволяющих бесперебойнику выдавать приемлемые напряжение, частоту и синусоиду без переключения на АКБ.
  7. Наличие заземления («сквозного» ноля).

В автономном режиме ИБП способны выдавать 2 вида синусоиды:

  • плавную;
  • аппроксимированную.

Плавная синусоида является более приемлемой и всегда гарантирует нормальную работу подключенного оборудования.

Указанные сроки работы оборудования от бесперебойника являются ориентировочными. Точное время можно узнать путем тестирования конкретного комплекта оборудования

Стоимость бесперебойников напрямую зависит от емкости аккумуляторов, дополнительного функционала, а также соответствия выходящих параметров тока и напряжения нормативным значениям. Однако даже самый дешевый ИБП лучше, чем его полное отсутствие.

Требования к ИБП для газовых котлов и их характеристики

Выбирая ИБП для котла, следует ознакомиться с их разновидностями. Они представлены двумя основными видами – это offline и online UPS. Оффлайн-системы представляют собой самые простые устройства бесперебойного питания. Они не умеют стабилизировать напряжение, переключаясь на батареи только тогда, когда вольтаж падает ниже определенного значения – только в этом случае на выходе появляются стабильные 220 В (в остальное время UPS работают как бы в режиме байпаса).

Выбирайте ИБП с ровной синусоидой, это поспособствует более стабильной работе вашего отпительного оборудования.

ИБП для котла онлайн-типа выполняют двойное преобразование электроэнергии. Сначала переменный ток напряжением 220 В преобразуется в 12 или 24 В постоянного напряжения. Затем постоянный ток снова преобразуется в переменный – напряжением 220 В и частотой 50 Гц. Для того чтобы снизить потери, в их конструкции используются высокоэффективные инверторные преобразователи.

Таким образом, ИБП для котла не всегда является стабилизатором, в то время как отопительное оборудование любит стабильное напряжение. Также оно любит, когда на выходе получается чистая синусоида, а не ее прямоугольный аналог (меандр или ступенчатая аппроксимация синусоиды). Кстати, ступенчатую форму синусоиды дают дешевые компьютерные ИБП с аккумулятором небольшой емкости. Поэтому для питания газовых котлов они не подходят.

Источник бесперебойного питания для котла, в лице компьютерного ИБП, не подходит и тем, что емкость аккумуляторов здесь крайне мала – запаса хватит на 10-30 минут работы.

Теперь мы рассмотрим требования к аккумуляторам. Придя в магазин, чтобы выбрать хороший ИБП для газового котла, не забудьте приобрести модель с аккумулятором подключаемого типа – он должен быть внешним, а не встроенным. Все дело в том, что внешние батареи обладают более высокой емкостью, до нескольких сотен А/ч. Они обладают внушительными габаритами, поэтому они не встраиваются в оборудование, а стоят рядом с ним.

Давайте посмотрим, как выбрать ИБП для газового котла, ориентируясь на максимальное время автономной работы. Учитывая, что аварии на линиях сегодня устраняются очень быстро, а максимальное время проведения профилактических работ составляет не больше одного рабочего дня, то нам достаточно 6-8 часов работы от аккумуляторов. Для того чтобы высчитать, сколько будет работать источник бесперебойного питания для газового котла на полной зарядке, нам потребуются следующие данные:

  • Емкость аккумулятора в ампер/часах;
  • Напряжение аккумулятора (может принимать значение 12 или 24 В);
  • Нагрузка (указывается в паспорте на газовый котел).

Попробуем рассчитать, сколько будет работать бесперебойное питание для котла при потребляемой мощности 170 Вт от аккумулятора емкостью 75 А/ч и напряжением 12 В. Для этого умножаем напряжение на ток и делим на мощность – (75х12)/170. Получается, что газовый котел сможет проработать от выбранного ИБП более 5 часов. А если учесть тот факт, что оборудование работает в циклическом режиме (не постоянно), то можно рассчитывать на 6-7 часов непрерывного питания.

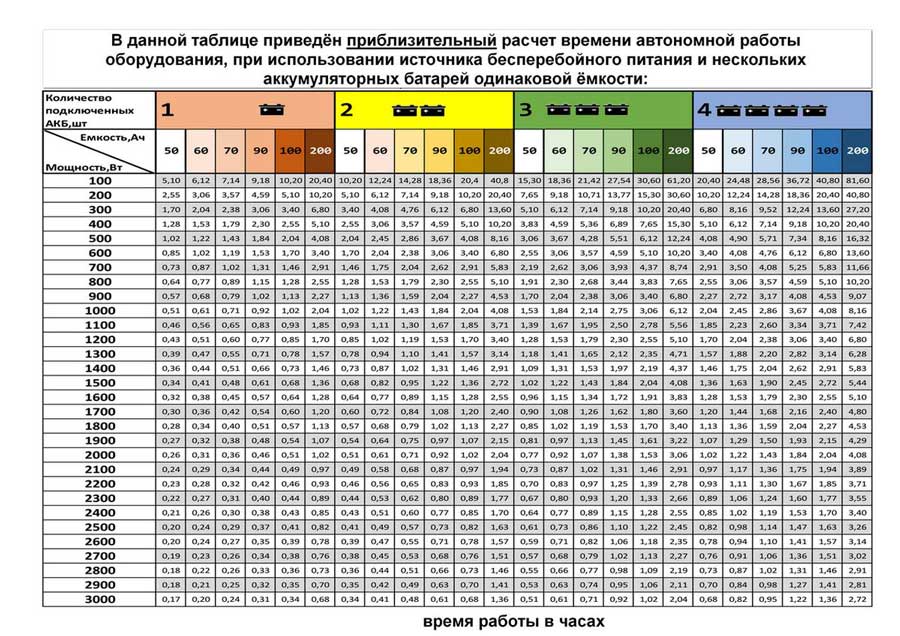

Таблица подбора емкости АКБ бесперибойника в зависимости от мощности котла.

При использовании маломощных газовых котлов и двух аккумуляторов емкостью 100 А/ч каждый и напряжением 12 В, продолжительность автономной работы составит около 13-14 часов.

Планируя купить бесперебойник для котла, необходимо обратить внимание и на такую характеристику, как зарядный ток. Все дело в том, что он должен составлять 10-12% от емкости АКБ

Например, если АКБ обладает емкостью 100 А/ч, то ток заряда должен составлять 10%. Если этот показатель будет меньше или больше, то батарея прослужит меньше, чем это положено.

Необслуживаемые аккумуляторы могут заряжаться и при меньших токах, но время полной зарядки будет достаточно большим.

3 группа: ИБП для совместной работы с генератором электричества

Часто бывает, что напряжение, которое даёт электрогенератор, скачет. Поэтому в игру вступают on-line инверторы, которые безостановочно поддерживают стабильный сигнал. Но без АКБ не обойтись: генераторы запускаются несколько минут. Батареи не дадут выключиться котлу и насосу при переключении с сети на генератор.

АКБ для 3 подгруппы
АКБЭнергия АКБ 12-9Энергия АКБ 12-12
Ёмкость, А*ч912
Цена, руб.1 5002 100

Для инверторов, которые мы разберем ниже, ёмкости этих аккумуляторов хватит от 8 до 12 минут. Если ваш генератор автоматически запускается при отключении электричества, то лучшим вариантом будет первый АКБ. Если же вам приходится заводить его вручную, советуем взять второй АКБ: так вы не будете второпях бежать в котельную.

Несмотря на иностранное производство, в инверторе есть русифицированный режим, а значит проблем в общении у пользователя не будет. Вдобавок у прибора один из самых высоких КПД и широкий диапазон входного напряжения.

Основные характеристики Helior Sigma 1 KSL-12V
ПараметрХарактеристики
Мощность800 Вт
Входное напряжение138-300 В
Время переключения на аккумулятор1 мс
Форма напряжениясинусоида
КПД98%
Рабочая температураот 0 до +40 °С
Уровень шума<45 дБ
Охлаждениевентилятор
Подключение котла к ИБПрозетка 220 В
Размеры395х110х260 мм
Масса5 кг

Покупателям нравится режим работы с генератором, низкий уровень шума, дисплей на русском языке и соотношение цены прибора с его характеристиками. Минусы — чувствительность вентилятора к перепадам температуры, некорректное отображение заряда АКБ и неинформативная инструкция.

Вот подробный видеообзор, в котором можно узнать всё о работе и характеристиках этого инвертора: как выглядит прибор, как он ведёт себя под нагрузкой и перепадах напряжения.

К инвертору подключаются 2 АКБ по 12 В, потому что его зарядное устройство рассчитано на напряжение 24 В. Можно найти АКБ на 24 В, но обычно выбор их невелик, а цена выше.

Основные характеристики Helior Sigma 1 KSL-12V
ПараметрХарактеристики
Мощность800 Вт
Входное напряжение115-295 В
Время переключения на аккумулятор1 мс
Форма напряжениясинусоида
КПД96%
Рабочая температураот 0 до +40 °С
Уровень шума<45 дБ
Охлаждениевентилятор
Подключение котла к ИБПрозетка 220 В
Размеры144х229х350 мм
Масса6 кг

Покупателям нравится соотношение цены и мощности прибора, небольшие габариты и масса. Из минусов — повышенный шум при работе вентилятора и быстрое отключение подсветки дисплея.

Видеоряд, который рассказывает о линейке Pro в целом: всё о внешнем виде, отображаемой информации на дисплее и отличиях моделей друг от друга.

У прибора самый широкий диапазон входного напряжения в нашем обзоре — 110-300 В при 50% нагрузке

Это особенно важно при нестабильном генераторе в основном от китайских производителей. Однако КПД прибора низкий — 88%, что может уменьшить время работы от АКБ, пусть и незначительно

Основные характеристики ELTENA Monolith E1000LT-12V
ПараметрХарактеристики
Мощность800 Вт
Входное напряжение110-300 В
Время переключения на аккумулятор1 мс
Форма напряжениясинусоида
КПД88%
Рабочая температураот 0 до +40 °С
Уровень шума<45 дБ
Охлаждениевентилятор
Подключение котла к ИБПрозетка 220 В
Размеры145х220х282 мм
Масса4,1 кг

Расчет мощности и времени автономной работы

Какой мощности следует выбрать ИБП для котельной? Расчет здесь не замысловатый.

Просто сложите мощности всех электроприборов, которые будут подключаться через него, и умножьте на два. Если есть глубинный насос, то на три — с учетом его пусковых токов.

Данные можно взять из паспорта или инструкции по эксплуатации, либо посмотреть непосредственно на корпусах изделий.

Например, для котельной где установлено 3 насоса по 90Вт и сам котел в 135Вт подойдет инвертор от 0,8 до 1,0кВт. При меньшей мощности будут перегреваться полевые ключи (транзисторы).

Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие либо бытовые приборы, лампочки, то изначально учитывайте и их, а не только котельное оборудование.

Здесь уже мощность может варьироваться от 1 до 5кВт.

А как долго будет работать выбранный ИБП в автономном режиме? Здесь все зависит от аккумуляторов. Вот таблица с характеристиками емкости батарей и подключаемой нагрузки:

Из нее наглядно видно в часах и минутах, насколько времени хватит вашего бесперебойника, для независимой работы от сети.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
