Печь голландка своими руками — порядовка и инструкция

Виды голландок

Первая — это классическая. Голландка в классическом стиле достаточно легко вписывается в любые интерьеры, из-за своей формы и простоте отделки. Отреставрированные печи голландки выступают очень ценным антиквариатом. Если говорить о стоимости, то они превосходят стоимость самого здания, в котором они находятся.

Вторая, это голландка усовершенствованная камином.

Третья, это голландская печь-колонка, в основном, такие предназначены для пользования в сезон. Это замечательный вариант для дачи.

Четвертая, это отопительно-варочная печь, с наличием плиты.

В России голландку принято считать аналогом усовершенствованных и облицованных изразцами отопительных печей.

Определение «печь-голландка» русского происхождения. Да и голландцы, про свои печи особо не распространялись. Поэтому и слово «голландка» нужно принимать как имя нарицательное.

Определение «Русская голландка» или «Псевдогалландка» это обычные русские печи, которые были отделаны изразцами. Сами изразцы в России появились благодаря Петру I, а потом уже мастера переняли технологию изготовления. Потом изразцы использовали для оформления всех печей и после этого их стали называть голландками, несмотря на то, что «русская печь» и «печь голландка» – по технической части практически противоположны.

Откуда же на Руси появились колпаковые «русские голландки»? Согласно истории, они здесь и возникли. Петр I, подписал приказ, в котором приказал строить печи, по образцам голландских, по его мнению, это должно было помочь в борьбе с частыми случаями пожаров. Но в приказе, не было указано точной конструкции и русские каменщики воспользовались этим. Это послужило началу модернизации и совершенствованию своих русских печей. Усовершенствованная голландка, похожая снаружи и совершенно другая внутри, вышла опять в Европу. Возможности ее установки заметно изменились, она могла быть и треугольной формы, и трапециевидной, что позволяло установить ее, например, в угол помещения и практически не занимать полезного пространства.

Как построить кирпичную печь-голландку своими руками?

В первую очередь, следует озаботиться подбором необходимых инструментов и требуемого количества материалов, из которых для работы понадобится следующее:

• огнестойкие кирпичи в количестве около 200 штук на печь стандартных размеров;
• около половины кубометра синей глины;
• просеянный речной песок;
• щебень;
• вода;
• стальная проволока такого диаметра, чтобы ее можно было изгибать руками;
• рубероид;
• дверца топливника;
• рулетка;
• строительный уровень;
• мастерок;
• емкость под глину;
• лопата.

Теперь можно приступать непосредственно к строительству голландки. Как и в случае с любым другим массивным сооружением, под голландку потребуется основательный фундамент.

Важно, чтобы конструктивно печной фундамент не был соединен с фундаментом самого дома.

Оптимальной считается следующая последовательность действий.

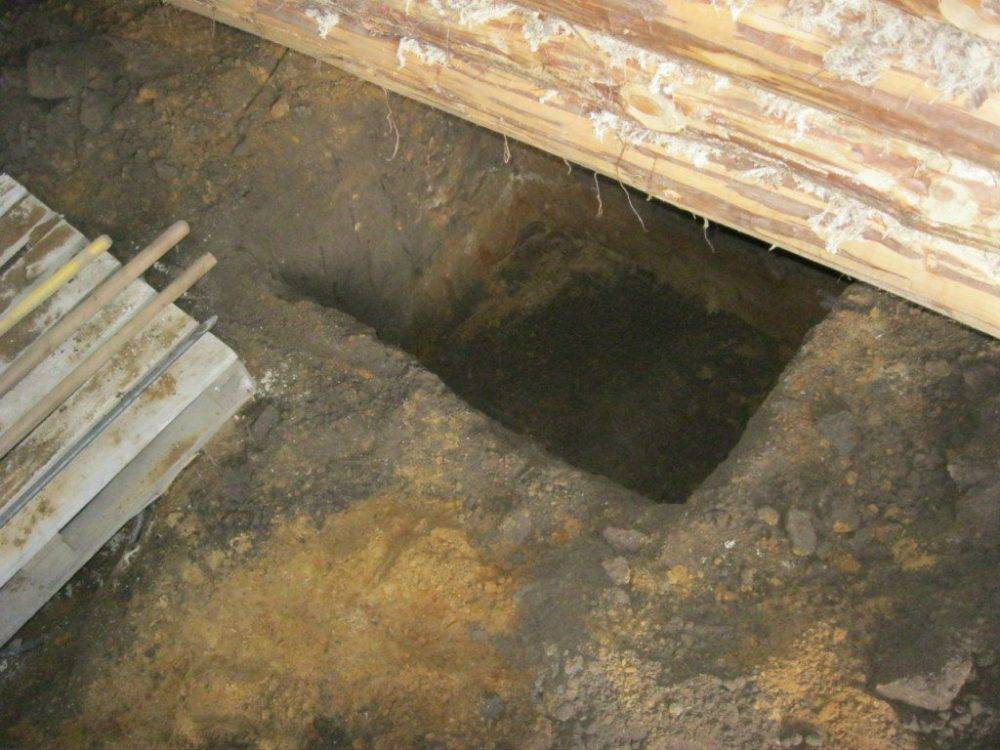

1. На цокольном уровне обрисовывается контур фундамента под голландку. При этом по сравнению с планом печи, ширину и глубину фундамента следует увеличить на 5-10 см. Попутно стоит убедиться, что фундамент и планируемое место подведения трубы совпадают между собой.
2. Выкапывается котлован глубиной 60 см.
3. На дно получившегося котлована под печь засыпается и вытрамбовывается слой щебня толщиной около 15 см. Горизонтальность получающейся поверхности выверяется строительным уровнем.
4. Из дерева, фанеры, плотного картона или любого иного подходящего материала готовится опалубка печного фундамента. Если выбранный материал способен впитывать влагу, внутреннюю часть опалубки следует обшить рубероидом или гидроизолировать каким-либо иным образом.
5. Приготавливается бетонный раствор для фундамента. Для этого на некоторое количество цемента берется в три раза большее количество песка, получившаяся смесь заливается водой и перемешивается.
6. Опалубка заливается приготовленным раствором и оставляется до полного высыхания, на которое обычно требуется одна неделя.

Далее можно приступать непосредственно к кладке печи-голландки.

Камни в баню. Как выбрать? Ответ на данный вопрос здесь.

А в этой статье рассказывается про бани из клеенного бруса. Отзывы.

Кладка

Для начала поверхность фундамента следует застелить двумя слоями рубероида, на который и выкладывается первый ряд кирпичей. Перед тем, как каждый кирпич будет окончательно на свое место установлен на глиняный раствор, его необходимо помещать на пару минут под воду. Этим получится удалить из него воздух, чтобы кирпич впоследствии не начал впитывать влагу из раствора, ухудшая тем самым качество и надежность кладки.

Очень важно заблаговременно, лучше всего за пару дней до начала работ, приготовить раствор глины, используемый для кладки. Готовится он из смешанных в равных долях глины и песка, куда добавляется восьмая часть воды

Объем воды считается от полученного объема песчано-глиняной смеси.

Готовится он из смешанных в равных долях глины и песка, куда добавляется восьмая часть воды. Объем воды считается от полученного объема песчано-глиняной смеси.

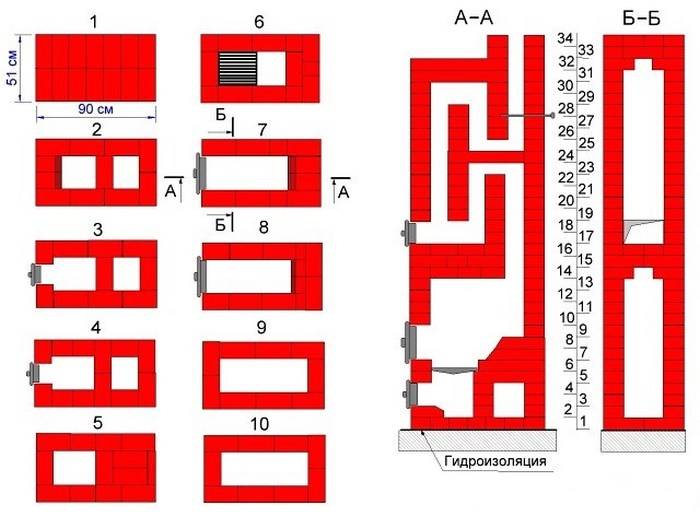

Последующие ряды корпуса печи выкладываются согласно порядной раскладке, которая может несколько варьироваться в зависимости от требуемого размера печи и особенностей ее конструкции. Вместе с тем, для всех голландок существуют и некоторые общие правила:

1. Каждый из рядов перед посадкой на раствор желательно выложить насухую, чтобы убедиться в правильности геометрии получающегося результата.
2. Начиная с четвертого ряда обычно располагается дверца топливника. Поэтому по углам отверстия для нее еще на этапе кладки следует заложить отрезки металлической проволоки. С их помощью получиться закрепить дверцу более основательно, чем попросту на раствор или притиркой к кирпичу.
3. Первые три ряда кирпичей (до дверцы) кладутся плашмя, с четвертого и до верхней части дверцы – на ребро, остальные ряды – плашмя.
4. Восьмой уровень имеет особенность: над топкой кирпичи укладываются углом, что позволяет использовать голландку в качестве камина.
5. В десятом ряду обычно устраивается основание для дымохода. Если печь компактная, т.е. имеет стандартную ширину 120 см, то для нее вполне возможно использовать стандартные дымоходы, изготовленные промышленным способом. Для более массивных голландок выкладываются кирпичные дымоходы.
6. Чтобы избежать фатальных ошибок, в особенности для мастеров с минимальным опытом кладочных работ, голландку лучше всего сначала целиком сложить из кирпича без использования глиняного раствора. И только потом уже переложить окончательно.

Фундамент, порядовая кладка

Голландка требует к себе определенного времени работы и долгих усилий. Помните, сделав качественно работу, вы достигните качественный итог своего труда на долгий период времени.

Под основание конструкции, нужно обустроить фундамент, соответственно её массе и габаритам.

• в зависимости от веса и грунта его придётся заглубить от 50 до 80 см. Размер его желательно сделать больше линейных размеров сечения, на 20 см с каждой стороны, а для большой печи и 25;
• устраивается песчаная подушка, толщиной около 15 см, которая проливается водой и утрамбовывается;
• далее идёт щебень;
• разнообразные фракции;
• бутовый материал;
• сверху подушка заливается бетоном в опалубку, при желании, можно армировать металлом. После заливки следует дать набрать прочность, хотя бы в течение недели.

Наконец приступают к работе используя рядовую схему. Человек, уже имеющий минимальный опыт, в состоянии выложить простую печку самостоятельно.

Для этого потребуется минимальный набор инструментов:

• молоток каменщика;
• мастерок;
• рулетка;
• уровень;
• шнур;

Наличие дополнительных инструментов, таких как:

• Болгарка, с алмазным кругом или лазерный уровень только ускорят дело.
• Для устройства перекрытий понадобятся металлические уголки с толщиной стенки не менее 3 мм, из которых при возможности, сварить тавровые опоры.

Нужно приготовить:

• колосник
• заслонку
• дверцы для топки и зольника (желательно из чугуна, так как он имеет незначительное температурное расширение)
• дверки для чистки дымоходных каналов могут быть просто железные, иногда вместо них устанавливают “вышибные” кирпичи
• также понадобится асбестовый или керамический шнур и проволока для установки дверок

Если весь набор у вас в наличии, можно приступать.

Этапы изготовления круглой голландки

Фундамент

Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:

1. Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
2. Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
3. Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
4. Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
5. Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.

Изготовление металлического кожуха

Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:

Металлический кожух

Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:

Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки

Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении. Заготовки для кожуха

Заготовки для кожуха

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Кладка и порядовка

Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции. Внешний вид

Внешний вид

В разрезе печь голландка круглая в кожухе выглядит так:

Схема круглой голландки в разрезе

Особенность кладки кирпичей

Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух — его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.

Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы

Первые ряды

Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:

1-12 ряды

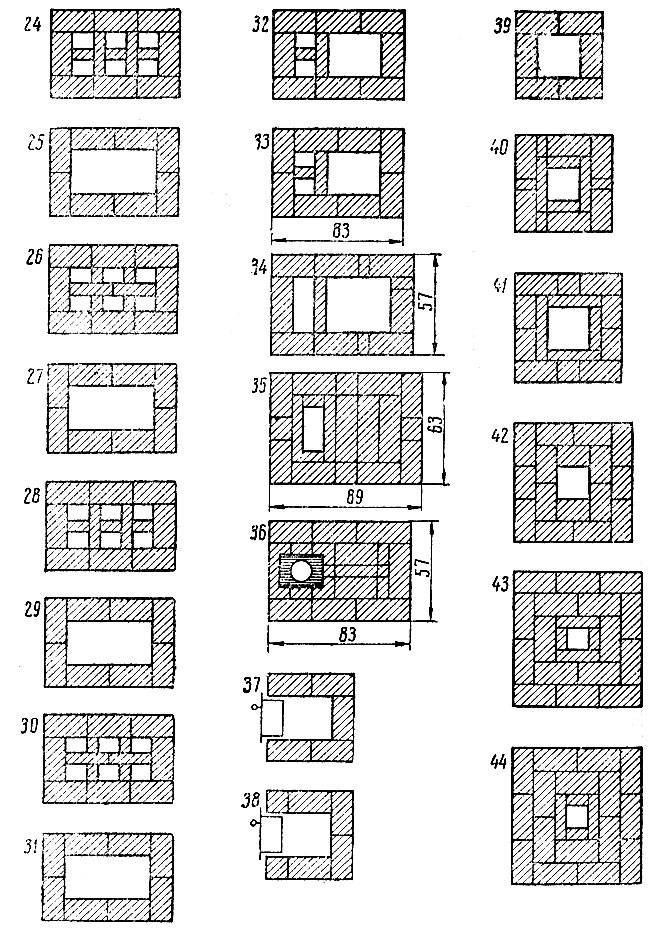

С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:

13-29 ряды

30-32 ряды

Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно

Первая тестовая топка печи

Важно произвести первую топку в соответствии с определенными правилами:

• Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
• Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.

Мнение эксперта Павел Круглов Печник с 25-летним стажем

Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе

Немного о достоинствах и недостатках

Из положительного:

1. Прочная и эффективная.
2. Печь голландку просто оборудовать плитой.
3. Габариты идеальны для скромных помещений.
4. Потребуется не так много кирпича.
5. Низкая общая масса.
6. КПД не уменьшается, если растянуть часть печи выше топки.
7. Минимум деформации из-за перепада температуры.
8. Быстрый нагрев и медленное остывание.
9. «Не боится» трещин из-за резкого нагрева.
10. Обогревает до 60 м2.

Есть и недостатки:

1. Не сравнится по КПД с русскими печами простейших конструкций.
2. Обязательно закрывается вьюшка после топки, иначе выйдет весь жар.
3. Не предназначена для быстро сгорающего топлива.
4. Зимний период для печи – это 2–3 цикла топки в сутки.
5. Моментально накапливает сажу, если подогревать плохим топливом (ветки, бумага или солома).
6. Реагирует на излишний жар выбросом угарного газа в помещение.

Основные правила обустройства голландской печи с плитой

Какой бы вариант обустройства печи, размеры и габариты вы ни выбрали, принцип строительства остается неизменным:

Печь устанавливается на отдельно стоящий фундамент. Конечно, лучше всего о нем подумать еще на этапе возведения дома. Так будет проще правильно определить место под дымоход, чтобы он не попадал на балки и кровельные перекрытия.

Отдельный фундамент под печь

Если же мысль о строительстве голландки вам пришла уже в жилом доме, тогда придется снимать часть напольного покрытия и возводить основательный фундамент, который не соединяется с основным. Этим правилом не стоит пренебрегать, так как, несмотря на малые размеры, голландская печь имеет достаточно внушительные размеры.

Она будет создавать большое давление на фундамент. Как известно, дом в процессе эксплуатации дает определенную усадку, и если выполнить печь на общем с домом фундаменте, то есть риск деформации, смещения дымохода и т.д.

В результате этого, может быть нарушена герметизация швов и угарный дым будет проникать , внутрь помещения.

• Фундамент обязательно должен быть закрыт гидроизоляционным материалом.
• При обустройстве топки нужно использовать только качественный огнеупорный (шамотный) кирпич, который ни в коем случае нельзя перевязывать с обычным.
• Для кладки печи нужно приобрести жаропрочный глиняный раствор. Можно, конечно, его выполнить и самостоятельно.
• Толщина шва при кладке топочной камеры не должна превышать 3-5 мм. Новичкам может показаться сложным придерживаться одинакового размера шва.
• Кладка всей голландской печи происходит должна быть выполнена с толщиной шва в 5-8 мм.

Несмотря на то, что голландка отличается высокой пожар устойчивостью, при ее обустройстве

необходимо придерживаться основных мер противопожарной безопасности при возведении голландской печи:

Нормы противопожарной безопасности

• Перед печью нужно простились лист асбестовой плиты для предотвращения случайного возгорания от искр или углей.
• Необходимо проводить систематическую чистку дымоходных каналов от скопившейся сажи.
• Между печью и деревянными стенами тоже необходимо проложить лист огнеупорного материала.
• На расстоянии 50-55 см от печи ничего не должно стоять: мебель, декор, другие предметы и т.д.
• Чем меньше металлических деталей вы будете использовать для возведения голландки, тем лучше. Но выполняя висячую кладку, которая закрывает проем под варочную зону, вам не обойтись без металлических уголков.

Помните, что ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, необходимо прокладывать слой раствора в 5 мм и прокладывать асбестовый шнур.

Голландка с варочной плитой

Укладывая варочную поверхность на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.

Плюсы печи

1. При отсутствии значительных ошибок, изменения в конструкции, не влияют негативно, на её характеристики.
2. Немалый потенциал для модификации и модернизации, которые несложно произвести.
3. При необходимости, может иметь поразительно маленькие размеры, это 0.5х0.5 м. в поперечнике.
4. Необходимо незначительное количество кирпича. Большая голландка потребует 650 штук, когда на малую русскую, потребуется от 1300. В то же время производительность у неё будет, как у большой русской, которой потребуется от 2500. Относительно небольшая масса. В некоторых случаях, это позволяет поместить её, на междуэтажном перекрытии.
5. Возможность значительно увеличивать высоту, а следовательно и дымоходные вертикальные каналы, без потери КПД.
6. Не требовательность к материалам. Лишь топка выкладывается из огнеупорного кирпича. В остальном благодаря тепловому балансу термоустойчивых элементов не требуется.
7. Несколько оборотов дымохода и небольшая толщина его стенок, позволяют прогревать помещение быстро. В то же время, такая динамика позволяет экономить топливо при периодическом использовании.
8. Довольно высокая способность к теплообмену, хотя это одновременно является недостатком.

Разновидности голландок

Самая простая голландская печь лишена поддувала. Мы уже говорили, к чему это приводит и для чего её нужно оснащать этим элементом. Поэтому все современные образцы в обязательном порядке содержат поддувала и колосниковые решётки. Но и это ещё не всё – одним из необязательных атрибутов всё чаще становится ниша с варочной поверхностью. Она располагается над камерой сгорания (топкой) и служит для приготовления еды или её поддержания в подогретом состоянии.

Голландка может иметь любую форму, например, прямоугольную. Круглая печь из кирпича придётся по душе тем, что хочет сделать отопительный агрегат более красивым и соответствующим интерьеру. Многие люди отделывают печки облицовочным кирпичом, штукатурят или покрывают их декоративной кафельной плиткой – под старину. Что касается лежанок, то они здесь отсутствуют.

Типичный аналог голландки – это металлическая печь-контрамарка фабричного производства. Она круглая, высокая и не занимает много места в помещениях.

Плюсы и минусы голландских печей

У конструкции немало плюсов, иначе бы голландка не имела столь почтенной истории.

Достоинства голландок:

• конструкцию можно изменять без ущерба для прочности и КПД печки, главное, чтобы не было чересчур грубых просчетов;
• многофункциональность — можно взять схему отопительной голландки и дополнить ее плитой, при этом конструкция будет обогревать ничуть не хуже;
• компактность — можно выложить печь размером 50х50 см;
• умеренный расход кирпича — большую голландскую печь складывают из 600 – 700 шт., в то время как малая русская печка требует для своего изготовления не менее 1300 кирпичей, при этом греет хуже большой голландки;
• мало кирпичей означает малый вес — маленькую голландку без проблем выдерживает стандартное перекрытие;
• топочную часть можно «растянуть» на 2-3 этажа без уменьшения КПД;
• простая конструкция дымохода — в нем всегда можно найти место для водогрейного котла или духовки;
• голландка мгновенно прогревается и долго остывает, что дает возможность экономить топливо на предварительном прогреве;
• голландку не нужно топить регулярно — после перерыва можно затапливать сразу на прогрев, и конструкция не треснет;
• высокий коэффициент теплоотдачи — большая голландка обогревает 60 квадратных метров, большая русская печка – 45 квадратных метров;
• можно строить из любого кирпича, так как тонкие стенки и продуманное устройство делают голландку нечувствительной к тепловому деформированию.

Видео:

Минусы печи голландки:

• небольшой коэффициент полезного действия — около 40 %, существуют сложные конструкции с увеличенным КПД, но даже им далеко до показателей русской печки;
• после протопки нужно быстро закрывать вьюшку, иначе кирпичи остынут с феноменальной скоростью, потому что дымоходные каналы затягивают холодный воздух внутрь конструкции, действуя как сифон;
• нельзя топить быстросгорающими материалами: хворостом, соломой, опилками — КПД печи в этом случае будет практически нулевым;
• недостаточно высокая теплоемкость, поэтому зимой печь приходится топить два и более раз в день;
• дымоход быстро забивается сажей и может загореться;
• оптимальный режим протопки голландки — тление, при разведении сильного огня в ней начинает выделяться угарный газ.

Существуют правила пожарной безопасности, обязательные для всех печей.

Хотя голландка считается безопаснее других конструкций, при ее эксплуатации все равно нужно соблюдать все положенные противопожарные меры.

Видео:

Чтобы защитить перекрытие от случайно выпавшего из топки уголька, пол перед топкой застилают металлическим листом. Дымоход чистят от сажи не меньше двух раз в год.

Нельзя использовать топливо, не соответствующее по размеру габаритам топки, так как торчащие из топочного отверстия концы поленьев могут стать причиной пожара.

Предметы интерьера должны находиться не ближе, чем в 50 см от любой из поверхности печки.

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

Приготовление раствора

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Предварительная подготовка фундамента

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

Гидроизоляция

Порядовка

Порядовка

Приступаем к кладке.

Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.

Пример укладки кирпича на изоляцию

Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.

Второй ряд выкладываем по порядовке.

Кладка печиОбязательно натягиваем отвесы, чтобы печь была строго вертикальной

Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.

Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.

Уложен колосник

Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.

Кладка печиКладка печи

Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.

Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксаторУстановка топочной дверцы

Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.

В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.

Кладка голландки

В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.

Кладка голландкиТопочная дверца

На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.

Кладка голландкиКладка голландкиПерекрытие печкиПерекрытие печки

Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.

На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.

Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.

Строительство голландкиСтроительство голландкиСтроительство голландкиСтроительство голландки

При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.

Строительство голландкиСтроительство голландкиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиПодробная схема кладки печи голландки

Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.

Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.

Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.

Предтопочный стальной лист

Удачной работы!

Подробная схема-порядовка

Перед началом кладки нужно опустить партию кирпичей в воду. Это мера в дальнейшем предотвратит вытягивание влаги из раствора и лучшую сцепку. Первые два ряда, которые выкладывают до уровня чистового пола, в схему не входят.

Описание порядовки печи голландки с плитой:

• 1 ряд кладут сплошным слоем,  на уровне поверхности пола. Следует сложить его максимально аккуратно, чтобы вся дальнейшая конструкция вышла ровной.
• 2 и 3 ряды тоже выкладывают сплошным слоем, проверяют кладку по горизонтали.
• В 4 ряду закладывают поддувало, выдерживая зазор 0,5 см, в него вкладывают асбестовый шнур. Он нужен для того, чтобы металлический элемент при тепловом  расширении не расколол кирпичи. Для укрепления дверки между кирпичами в раствор закладывают пруты. Кладку выполняют справа налево. Перевязку шва выполняют в полкирпича.
• В 5 и 6 рядах следует перекрыть часть поддувала и зольника. С этой целью распиливают кирпич вдоль и пропускают под кладку металлическую пластину размером 0,35х0,4 см.

• В 7 ряду формируют топку из огнеупорного кирпича и монтируют топочную дверку. Укладывают колосник, зазор у шва оставляют в 0,3-05 см. Кирпич задней стенки топки кладут под углом. Зазор нужно заполнить песком.
• В 8 ряду перекрывают поддувальную дверку, формируя зольник.
• С 9 по 14 ряды выкладывают топливную камеру огнеупорным кирпичом.
• В 10 ряду перекрывают кирпичами топочную камеру. Следующим этапом нужно будет укладывать варочную панель, для этого подготовить кирпичи. В них прорезают бороздки 0,5 см, которые позволят расширяться металлу и не разрушать печь. Края варочной панели закрепляют стальным уголком.
• 11-13 ряды — выкладывают зону над плитой.
• 14 ряд выкладывают как 13, но в кирпичах прорезают бороздки, в которые вставляют стальной уголок. На него надо будет поставить кирпичи следующего ряда.
• 16 и 17 ряды выкладывают как 15-й, но в нём устанавливают дверку для прочистки дымохода. Также предусматривают зазоры и прокладывают асбест.
• 18-22 ряды — кладка дымового оборотного канала и его перекрытие.
• В 23 ряду устанавливают шиберную заслонку в дымоход. Подгоняют под размер кирпичи, между металлом и кирпичом прокладывают асбест.
• В 24 и 25 рядах объединяют опускной и подъёмный каналы.

В 26 ряду начинают формирование дымохода

На данном этапе важно, чтоб внутри дымохода поверхность получалась как можно более гладкой. Раствор сразу счищают, чтобы он в дальнейшем не ухудшил тягу

27 и 28 ряды идёт прокладка дымохода, кирпич сдвигается на 40 мм для сужения конструкции. 29-30 ряды продолжают кладку дымохода и устанавливают шиберную заслонку для регулировки тяги. Зазор в 0,5 см оставляют запас для расширения металла

Прокладывают асбест. В 31 ряду уменьшают размер дымохода до первоначального. С 32 ряда идёт кладка дымовой трубы. Не доходя 3 ряда до кровли делают «распушку» трубы для защиты деревянной конструкции от пожара. Толщина трубы — полтора кирпича.

Зазор в 0,5 см оставляют запас для расширения металла. Прокладывают асбест. В 31 ряду уменьшают размер дымохода до первоначального. С 32 ряда идёт кладка дымовой трубы. Не доходя 3 ряда до кровли делают «распушку» трубы для защиты деревянной конструкции от пожара. Толщина трубы — полтора кирпича.

Подготовительные работы

Вес у печи немалый, поэтому делают полноценный бетонный фундамент с использованием опалубки:

• Размечают место сооружения печи. Нужно проследить, чтобы дверь и окно не находились на одной линии и предусмотреть вывод дымохода. Размер фундамента будет больше габаритов печи на 15-20 см. Используя болгарку выполняют демонтаж покрытия деревянного пола.
• Устраивают опалубку и заливают фундамент бетоном (верхний уровень не должен доходит до поверхности пола на 2 кирпича). Бетон армируют не только по периметру, но и вглубь. Чтобы сэкономить на материалах при устройстве фундамента, его иногда делают бутовым (используют битый камень, кирпич или любой крупный строительный мусор).
• Далее делают перерыв в работе от 20 до 25 суток, чтобы схватился бетон.
• Укладывают слой сложенного в несколько раз рубероида для гидроизоляции. Слои рубероида соединяют степлером. Это очень важный этап, так как голландка способна часть тепла отдавать в пол.
  На заметку. Если климатические условия таковы, что грунт промерзает до полутора метров, рекомендовано применять для теплоизоляции пласт базальтового картона.

• Устраивают отвесы для того, чтобы печь получилась строго вертикальной. Для этого натягивают нити или верёвку, которые будут выполнять роль маяков. Если этого не сделать, каждый ряд нужно будет контролировать не только по горизонтали, но и угломером с вертикальным отвесом. Если конструкция «уйдёт в сторону», эксплуатационные характеристики печи ухудшатся.
• Отбирают кирпичи для кладки, и выполняют кладку на сухую. Замешивают раствор на основе глины в количестве, достаточным для того, чтобы воспользоваться им за один раз. На вторые сутки этот раствор потеряет свои качества. В корыто кладут глину, заливают водой и дают время для размокания около 2 суток. Раствор размешивают, разбивая комки. До нужной пластичности доводят с помощью песка. Для повышения качества смесь замешивают строительным миксером.

Как выложить печь голландку качественно, если нет опыта каменщика? Есть одна хитрость: перед тем, как выкладывать печь на растворе, следует потренироваться «на сухую».

Подготовительные работы

Прежде чем сложить печь голландку, необходимо выбрать место, подготовить расходные материалы, основание для устройства печи, раствор для кладки. Рассмотрим все этапы более подробно.

Правильное месторасположение очень важно для печи. Лучше расположить конструкцию так, чтобы она отапливала сразу две комнаты

Не рекомендуется располагать печь у внешней стены дома, так как будет образовываться конденсат.

Для строительства потребуются следующие расходные материалы:

• кирпич керамический;
• кирпич огнеупорный;
• глина строительная;
• вода;
• песок;
• дверцы для топки и поддувала;
• стальная гибкая проволока;
• асбестовый огнеупорный шнур;
• задвижки металлические;
• металлическая полоса толщиной 0,5 см и шириной 5 см.

Отопительно-варочная конструкция, несмотря на малый вес, нуждается хоть и не в усиленном, но в качественном и надежном фундаменте.

Ключевым моментом является армирование, которое нужно сделать не только по площади, но и по объему, то есть углубить в фундамент. Размеры основания должны быть не менее 1,2х1,2 м.

Фундамент голландки и фундамент дома не должны связываться, рекомендуется между фундаментами насыпать слой песка.

Хорошим вариантом будет бетонная монолитная плита или же можно залить бетонный раствор.

Также можно сделать фундамент из кирпича, однако он будет дороже, но плюсом будет то, что при необходимости основание можно разобрать.

Бетонное основание трудно демонтировать, а также заливка раствора является более трудоемкой, чем кладка кирпича. Но бетон все же будет прочнее и надежнее.

Устройство фундамента начинается с разметки площади печи. Площадь фундамента должна быть немного больше основания печи. Теперь нужно выкопать яму глубиной 60 см.

Яму нужно засыпать щебнем, толщина слоя 15 см, слой нужно разровнять и утрамбовать. Далее укладывается арматурная сетка.

В местах пересечения арматурных прутьев устанавливаются вертикальные прутки. Все стыки арматурной системы нужно связать проволокой.

После этого устанавливается опалубка. Стены опалубки покрываются рубероидом или каким-либо другим гидроизоляционным материалом.

Затем заливается бетонный раствор, приготовленный из расчета: одна часть цемента на три части воды. Залитую поверхность нужно посыпать сухим цементом для повышения твердости основания.

Готовый фундамент нужно оставить до полного высыхания. Рекомендуется подождать 30 дней, хотя, сколько ждать, решает каждый индивидуально, некоторые строители приступают к дальнейшим работам уже через 7 дней.

После высыхания фундамент нужно покрыть гидроизоляцией, например, рубероидом.

Следующим этапом является кладка печи. В первую очередь, нужно подготовить раствор для кладки. Для приготовления раствора нужно просеять песок и глину.

Просеять можно через сито или сетку от панцирной кровати. Глину на три часа нужно залить водой, к одной части глины не более трех частей воды. А не впитавшуюся воду нужно слить.

Когда глина набухнет, к ней добавляется песок в такой же пропорции. В полученную смесь добавляется чистая вода. Сколько надо добавить, зависит от количества смеси, приблизительно добавляется 1/8 часть.
