Как сделать печь из кирпича на даче — чертежи и проекты

Строительные материалы для мини печи

Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.

Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:

• 20 литров раствора;
• 60 штук печного красного кирпича;
• 38-40 штук шамотного кирпича;
• дверка топки;
• дверка поддувальная;
• колосниковая решётка;
• варочная панель;
• задвижка дымохода.

Дверки, решётка и варочная панель должны быть чугунными.

Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится. В целом, чтобы сделать мини русскую печь своими руками, необходимо просто придерживаться рекомендаций.

Особенности конструкции печи из кирпича для дачи

В зависимости от конструктивных особенностей печь может выполнять определенные функции:

• приготовление еды;
• сушка белья;
• нагрев лежанки;
• возможность смотреть на открытое пламя.

Особого внимания заслуживает размер конструкции. Большая печь с толстыми стенами сможет обогреть помещение до 50 кв. м, при этом потребуется не менее 2 часов, что не совсем удобно, если дача используется по выходным.

Маленькие конструкции не подходят для больших помещений, их тепла хватит на площадь до 20 кв. м, но при этом разогреться она сможет за 25-30 минут.

У кирпичных печей имеется недостаток – они не могут обогревать смежные помещения. Именно по той причине, если в дома находится несколько комнат, то печь устанавливают в каждой. Колпаковые печи, чертежи которых представлены ниже, известны уже достаточно давно и пользуются особой популярностью у собственников частных домов.

Внимание! Чертежи колпаковой печи при необходимости можно найти в сети Интернет

Проект печки

Первый вопрос, конечно, где взять проект? Вариантов множество, но самый доступный – это интернет. На его просторах можно найти как платные, так и бесплатные проекты печи от простых до индивидуальных. Для новичков выложить камин своими руками может показаться неподъемным делом. Но правильно выбранный чертеж – это залог успеха.

На бесплатных ресурсах проекты показаны в плоском виде, что не удобно. Можно воспользоваться видеоуроками из разряда «сделать своими руками». Самый безопасный и проверенный вариант – это покупка чертежа у печника, в этом случае можно надеяться на консультации в установке и ремонте камина. При покупке обязательно учтите, что чертеж должен быть выполнен в объемном варианте, иначе деньги будут потрачены впустую.

В любом выбранном случае за пожарную безопасность отвечаете вы, поэтому ознакомьтесь с правилами монтажа кирпичной печи в доме (особенно если она встроена в перегородку).

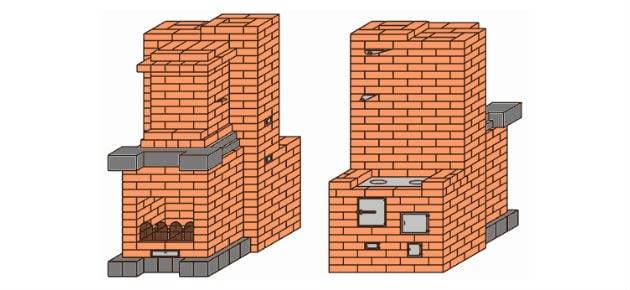

Для новичков подойдет самая простая печь, которую можно выполнить своими руками. Эта печь сложена из кирпича и может нести функцию обогрева небольшого дачного помещения и камина. В отдельных случаях, немного изменив конструкцию, она может выполнять варочные функции.

Облицовка печи для дачи из кирпича

Готовую конструкцию необходимо задекорировать. Декор дачных печей, как правило, производится из облицовочного кирпича. Строить печь исключительно из облицовочных кирпичей запрещено, максимальная температура, которую они могут выдержать — это 600 – 650 градусов. Шамотный кирпич, из которого преимущественно строят печи, более термостойкий и способен вынести температуру вдвое выше – 1100 – 1200 градусов.

Для того чтобы исключить попадание максимальных температур от огнеупорного кирпича на декоративный клинкер, которой разрушается от подобного воздействия, между ними стоит проложить слой теплоизоляционного материала толщиной не менее 5 мм.

При кладке облицовочного кирпича необходимо работать очень аккуратно, постарайтесь, чтобы швы получились ровными, иначе сооружение потеряет свою привлекательность. Многие начинающие строители боятся испачкать раствором лицевую сторону кирпича, из-за чего кладка затягивается. Для того чтобы готовая печь получилась идеально чистой, можно заклеить лицевую сторону кирпичей, используя малярный скотч. После того как будет выложен последний ряд, вам останется только удалить скотч и вы получите чистую и аккуратную поверхность печки, построенную своими руками.

Как сделать малогабаритную печь: рекомендации и пошаговая инструкция

Перед тем как приступить к кладке, проводят подготовительные работы. Они включают следующие этапы:

• выбор проекта;
• выбор и покупка материалов;
• покупка металлических деталей печки;
• подготовка инструмента, емкости для раствора;
• подготовка места для постройки печки;
• строительство мини-печи.

Выбор проекта

В интернете и в учебниках по печному делу есть порядовые схемы-чертежи десятка мини-печей.

Выбор велик, но если у домашнего мастера совсем нет опыта, стоит проконсультироваться с местными профессионалами или с людьми, которые успешно сооружали подобные печки. Выбирая устройство, которое планируется возводить своими руками, учитывают несколько факторов:

• площадь отапливаемого помещения;
• количество обогреваемых комнат;
• температуру воздуха в зимнее время;
• частоту использования отопительного сооружения;
• назначение мини-печи;
• опыт печного строительства и ремонта;
• материальные затраты.

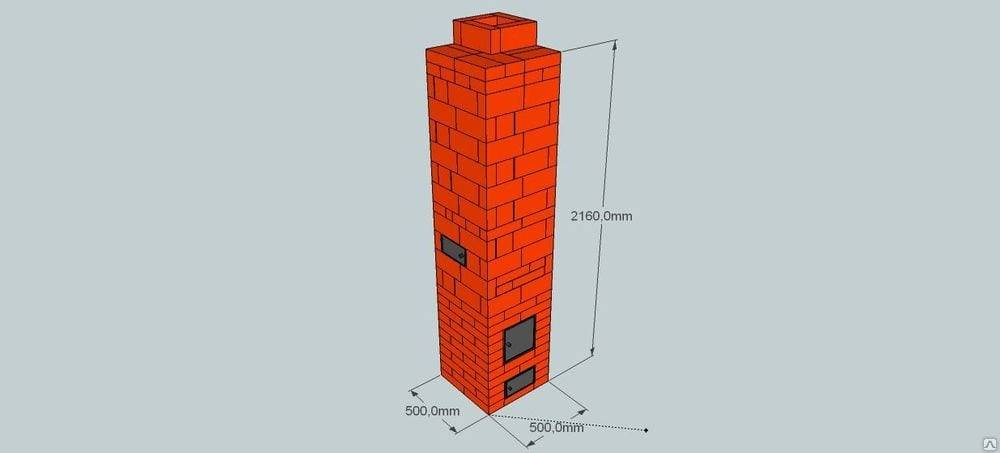

Фото 1. Перед началом строительства очень полезно смоделировать внешний вид, размеры и порядовку будущей печки.

Если планируется готовить пищу, предпочтительным будет вариант с варочным настилом и духовым шкафом. Потребность в горячей воде в зимнее время и в межсезонье закроет водогрейный бачок в нише. В ней же, убрав съемный бак, можно сушить обувь и другие вещи. Если в доме всегда есть электричество или газовая плита, выбирают вариант печи без варочного настила и ниши для духовки.

Для регионов, где зимняя температура опускается ниже 20 градусов и держится на этом уровне неделями, подойдет печь больших габаритов с тепловыми экранами. Мини-печку не рекомендуется топить непрерывно более двух часов подряд.

Для многих людей имеет значение дизайн конструкции. Ее можно облицевать плиткой или выложить кирпичом с рельефной поверхностью.

Материалы

Для выбранного проекта мини-печи понадобится качественный кирпич. Следует выбирать ровный кирпич 1 сорта, равномерной окраски, без сколов и трещин.

Для кладки кирпичей домашнему мастеру без опыта лучше выбрать готовую смесь в строительном магазине. Ее разводят по инструкции производителя.

Если мастер создает раствор из отдельных ингредиентов, следует приобрести песок и глину. Соотношение материалов определяют опытным путем. Раствор черпают шпателем и наклоняют его рабочую поверхность на 45—50 градусов. Кладочная масса нормального состава не опадает комьями со шпателя и не стекает с него.

Инструменты

Для работы понадобятся все инструменты печника и стол, на который можно будет вставать при кладке верхних рядов. В перечень инструментов входят:

• шпатели: широкий и узкий:
• мастерок;
• расшивки для формирования красивых швов;
• кельма;
• молоток печника с плоским обушком и киркой;
• киянка;
• уровень длинный строительный;
• отвес строительный;
• деревянный брус для каркаса;
• нити, леска, мел для разметки основания;
• болгарка с набором дисков для резки и шлифовки;
• правило алюминиевое.

Бетонный

Классическое основание под печь – это бетонная плита, которую изготавливают при помощи заливки цементно-щебневого раствора в глубокий котлован.

Схема и устройство

Общее устройство фундамента является неизменным вне зависимости от типа печи и грунта, обычно это цельное основание в виде куба, которое выполнятся из большого количества бетонного раствора. Устройство основание хорошо показано на данной схеме:

Схема отображает основание которые мы рассчитали выше, для печки весом в 1150 килограмм.

Материалы и инструменты

Для установки качественного бетонного фундамента необходим определенный перечень материала:

• Цемент;
• Крупнозернистый песок;
• Доски для сооружения опалубки;
• Щебень;
• Гидроизоляция, в роли которой отлично служит рубероид или полиэтиленовая пленка.

Так же чтобы установить бетонный фундамент для печи из кирпича своими руками необходимы следующие инструменты:

• Емкость для приготовления раствора или бетономешалка;
• Штыковая и совковая лопаты;
• Измерительные инструменты: рулетка, уголок, уровень;
• Для изготовления опалубки: молоток, ножовка, гвозди;
• Для установки гидроизоляции строительный степлер;
• Для укладки основания трамбовка ручного типа.

Подготовка раствора

Основание под печь должно быть крепким, поэтому бетонный раствор готовится в следующих пропорциях: 1 часть цемента, 3 части песка, 5 частей щебня. Такая консистенция сможет выдержать печи большой массы долгое время.

Инструкция по изготовлению

Неважно какое устанавливается кирпичное основание под печь или бетонное, изначально необходимо вырыть котлован под него. Глубина котлована зависит от нескольких факторов: масса печки, тип почвы, наличие грунтовых вод

Ширина и длина котлована должна соответствовать размерам отопительной системы и дополнительно иметь определенный запас расстояния для опалубки. Для того чтобы случайно не ошибиться рекомендуется сначала подготовить чертеж будущего бетонного основания.
После этого устанавливается опалубка, по размерам соответствующим итоговым значениям размеров конструкции, согласно чертежу и схеме, которые следовало подготовить заранее. Иногда опалубка не нужна – если грунт очень твердый и не разрушается от внешнего воздействия на него.
После того как опалубка готова укладывается гидроизоляция, прикрепляют её к опалубке при помощи степлера.
Засыпаются куски кирпича в получившуюся яму, или крупные камни – это необходимо чтобы получившаяся бетонная плита под печь не проседала и была хорошо сцеплена с землей, как показано на фото ниже:
Затем заливается бетонный раствор, таким образом, чтобы основание возвышалось над полом на 6 сантиметров. При заливке тщательно измерьте его ровность с помощью строительного уровня и выровняйте до идеального состояния.
Если есть возможность обложить наземную часть фундамента кирпичом или бутобетонным камнем, это можно сделать таким образом:

Перед началом установки отопительной системы, фундамент под печь должен высохнуть примерно 10 дней, первую неделю обрызгивайте бетонную поверхность обычной водой.

10 основных правил по кладке дачной печи

1. Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.

2. Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.

   Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.

3. Во время кладки следите за толщиной шва. Он должен быть 5 мм.

4. Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.

5. Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.

6. Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
7. Фундамент под печь выполняется отдельно от основного.
8. На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
9. Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
10. Каждый ряд начинайте вести с угла.

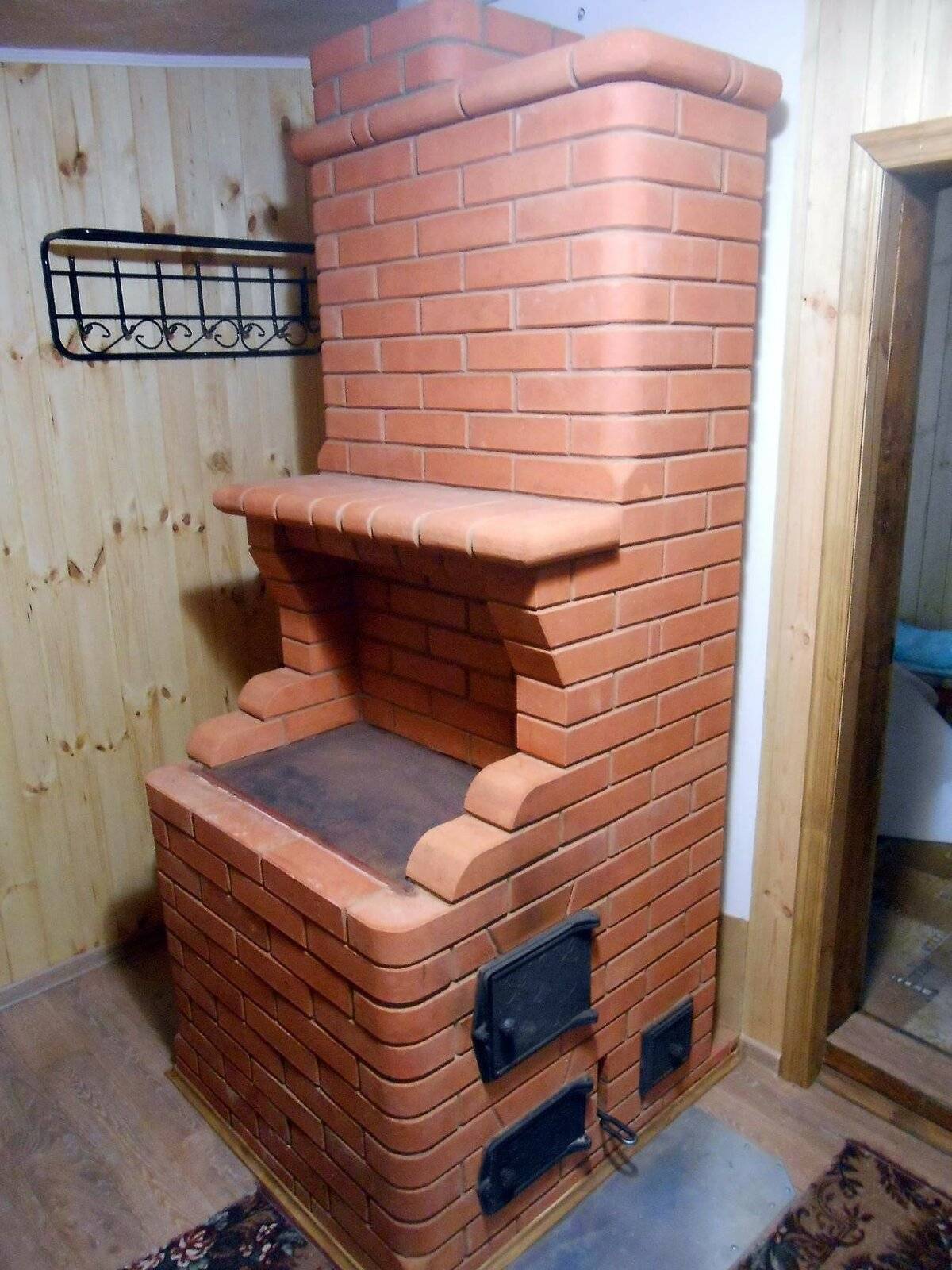

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

• Полнотелый красный кирпич – 107 шт;
• Поддувальную дверку – 1 шт;
• Колосниковую решетку – 1 шт;
• Одноконфорочную чугунную плиту – 1 шт;
• Топочную дверку – 1 шт;
• Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Воздушное отопление

В эту категорию мы отнесем все способы обогрева без посредничества теплоносителя — воды, масла, антифриза и любых других. Нагрев воздуха в помещении осуществляется за счет непосредственного контакта с нагревательным элементом.

Булерьян

Печь представляет собой топливник, который опоясан толстыми трубами с открытыми вверх и вниз торцами. Трубы нагреваются и обеспечивают конвективное перемешивание воздуха в комнате.

Их направленность в разные стороны ускоряет процесс. При необходимости обогреть несколько изолированных помещений от булерьяна делается разводка воздуховодов с естественной или принудительной циркуляцией.

Достоинства:

• Существующие печи обеспечивает практически полное сгорание топлива за счет того, что ими обеспечивается длительное тление при ограниченном притоке кислорода. Таким образом обеспечивается КПД, недостижимый для традиционных печей-буржуек.
• Булерьян не займет много места и не требует собственного помещения. Печь для отопления двух этажей вполне может разместиться в гостиной или столовой. Копоти и запахов не будет.
• Разводка воздуховодов обойдется дешевле, чем разводка водяной отопительной системы. Хоть, с учетом необходимой теплоизоляции, и ненамного.

Недостатки:

• Воздуховоды практически невозможно проложить после окончания чистового ремонта так, чтобы не испортить эстетику помещения. План отопления двухэтажного дома — и источника тепла, и разводки — придется продумать заранее.
• Любое печное отопление двухэтажного дома связано с необходимостью хранить запасы дров, угля, пеллет или торфяных брикетов.

Кирпичная печь

Обычная русская печь обычно имеет весьма внушительные габариты. Она занимает до трети площади дома и вполне в силах отапливать несколько комнат. Понятное дело, однако, что двухэтажные отопительные печи — это несколько более сложные конструкции.

В общем-то, каких-то стандартов в области конструирования кирпичных печей почти нет. Конкретная реализации зависит от размеров помещения, расположения печи, фантазии печника или, как вариант, найденной в интернете порядовки придуманного кем-то другим готового решения.

Типичная отопительная печь на два этажа — это расположенный внизу топливник и колпак или канальный дымоход, делающий несколько витков на втором этаже.

Варианты исполнения могут быть разнообразными. К примеру, достаточно положить на топливник чугунную плиту, проложив под нее для изоляции помещения от продуктов сгорания асбестовый шнур — и получится отопительно-варочная печь на два этажа.

Печь может стоять посреди комнаты или в углу; наконец, при желании можно даже организовать водяное отопление двухэтажного дома с естественной циркуляцией, просто поместив в топливник змеевик.

Недостатки:

• Опять-таки потребуется запас топлива, который займет изрядное место во дворе.
• Сложить печь так, чтобы через кладку не проступил конденсат, чтобы печь не растрескивалась и не дымила в помещение — это искусство, которое постепенно утрачивается.

Если вы не боитесь экспериментов — можете попробовать выполнить эту работу самостоятельно; но в отсутствие какого-то опыта лучше быть готовым к разнообразным сюрпризам.

Газовые конвектора

Еще один способ, которым с минимальными затратами времени и средств может быть выполнено воздушное отопление частного двухэтажного дома своими руками — монтаж газовых конвекторов.

Достоинства:

• Полная автономность отопления каждого из помещений дома.
• Низкая стоимость проекта. Цена каждого конвектора — 4-8 тысяч рублей. С учетом того, что вам не нужен котел и разводка от него, это будет означать ощутимую экономию.

Недостатки:

• Магистральный газ, увы, есть не везде.
• Монтаж конвекторов возможен только на внешней стене дома.
• Сверлить широкие отверстия под коаксиальную трубу в, к примеру, железобетоне — то еще удовольствие.

— смотрите здесь.

Особенности конструкции печи из кирпича для дачи

В зависимости от типа и конструкции, печь может выполнять следующие функции:

• Приготовление пищи (жарка, варка, тушение, выпекание и т.д.).
• Сушка обуви и одежды, а также подготовка продуктов на зиму (грибы, ягоды).
• Нагрев лежанок.
• Возможность любоваться открытым пламенем зимними вечерами.

Кроме функциональной классификации, перед строительством печи из кирпича для дачи, нужно определиться и с конфигурацией.

Разнообразие печей по форме

• отопительная печь прямоугольная;
• Т-образная;
• круглая печь;
• русская печь с лежанкой;
• малютка.

Немаловажное значение имеет и размер печи. Большая конструкция печи с толстыми стенами способна распространить тепло на 50 квадратных метров

Но для того, чтобы их хорошо прогреть потребуется не менее двух часов, что не всегда удобно.

Особенно это доставляет дискомфорт на даче, куда хозяева заглядывают лишь на выходные. Стылый дом будет прогреваться не менее 3-4 часов, прежде чем температура в помещении станет нормальной.

Маленькой же печью большой дом не прогреть. Ее тепла хватит на комнату в 15-20 кв. метров. Вместе с тем, она разогреется за 30-40 минут, отдавая тепло вокруг. Кроме того, не следует забывать и про экономичность печи. Для большой печи необходимо позаботиться о запасе дров заранее и уже с лета подготовить большую дровницу.

Есть у каменной печи и существенный недостаток – невозможность обогрева дальних помещений дома. Именно поэтому в больших домах, где находится несколько комнат, размещают 2-3 печи, каждая из которых имеет свой собственный дымоход и выполняет свою функцию.

По принципу построения, печи из кирпича могут быть:

• Канальные с принудительным движением газов.
• Колпаковые печи со свободным движением газов.

К канальным печам относятся привычные «голландки» или «шведки». Сгорание дров происходит в топке, от которой отходит дымовой канал. Под действием тяги, продукты сгорания отводятся по этому дымовому каналу.

Основной задачей такой конструкции является максимальный нагрев стенки печи, а после уже тепло будет долго распространяться по всему помещению.

Канальная печь в разрезе

Несмотря на простоту конструкции, такая печь обладает рядом недостатков.

• Здесь все зависит от силы тяги. Узкий канал препятствует воздушному потоку и требуется достаточно высокий дымоход, чтобы преодолеть потоку это сопротивление. В домах с низкими потолками, это не всегда удобно. И в итоге, после обустройства печи, владельцы сталкиваются с проблемой плохой тяги в печи.
• Кроме того, принцип канального строения печи предполагает сосредоточение горячего воздуха вверху печи. То есть большая часть тепла отводится на верхнюю часть. Из-за этого, внизу, у самого пола, бывает достаточно холодно.
• КПД таких агрегатов не превышает 60-65%. А средней, со стандартной тягой и того меньше – 40-45%.
• Из-за большой конструкции, такая печь греется достаточно долго. Чтобы «с нуля» протопить конструкцию, потребует 2,5-3 часа.

Совсем по-другому себя показывают в быту печи со свободным движением газов. Их принцип впервые был описан Ломоносовым, а позже доработан Кузнецовым, из-за чего в быту такие печи получили название «кузнецовки».

Принцип действия основан на движении свободных газов. Как известно нам из физики, горячий воздух поднимается вверх, вытесняя холодный воздух. В такой печи топка и топочная камера объединены, и горячий воздух свободно циркулирует из одной камеры в другую.

В таких печах также предусмотрена вторая, а иногда и третья камера, которая соединены между собой сухим швом, расположенным внизу камеры.

Принцип действия колпаковой печи.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»
