Изготовление индукционной печи своими руками

Особенности эксплуатации самоделки

При благополучной сборке индукционного устройства нужно научиться правильно его использовать. Каждая система представляет опасность, т.к. не умеет автоматически регулировать интенсивность нагрева теплоносителя. Проблема решается посредством некоторых доработок, которые сводятся к монтажу и подсоединению дополнительных механизмов.

Индукционная катушка

Рабочая катушка состоит из проволоки диаметром 3.3 мм. Рекомендуется изготавливать ее из медной трубы, в которую можно интегрировать примитивный контур охлаждения. В процессе работы катушка подвергается интенсивного нагреву. Поэтому нужно собирать ее из устойчивых к температурному воздействию материалов.

Индукционная катушка должна быть из материалов, устойчивых к температурному воздействию.

Модуль резонансного конденсатора

Для сборки резонансного конденсатора, который напоминает небольшую батарею, нужно использовать 23 небольших конденсатора. Емкость детали составит 2,3 мкФ. Допускается применение конденсаторов емкостью 100 нФ.

Такие типы не предназначаются для схемы индукционного нагревателя, но они хорошо справляются со своей задачей.

Установка индукционного нагревателя

Чтобы исключить перегрев индукционного нагревателя и деформацию трубы из пластика, нужно предусмотреть термостат и подключить его к системе аварийного отключения.

Генератор

Питание от установки промышленной частоты в 50 Гц получают индукторы в заводских условиях. А от генераторов и преобразователей высокой, средней и низких частот (индивидуальных источников питания) индукторы работают и в быту. Наиболее эффективно привлечение к сборке высокочастотных генераторов. В индукционных мини-печах могут использоваться токи разных частот.

Генератор переменного тока не должен давать жёсткий спектр тока. По одной из наиболее популярных схем сборки индукционных печей в бытовых условиях рекомендуется частота генератора 27,12 МГц. Собирают один из таких генераторов из деталей:

  • 4 тетрода (электронные лампы) большой мощности (марки 6п3с), с параллельным подключением;
  • 1 неоновая дополнительная — индикатор готовности устройства к работе.

Виды индукционных печей

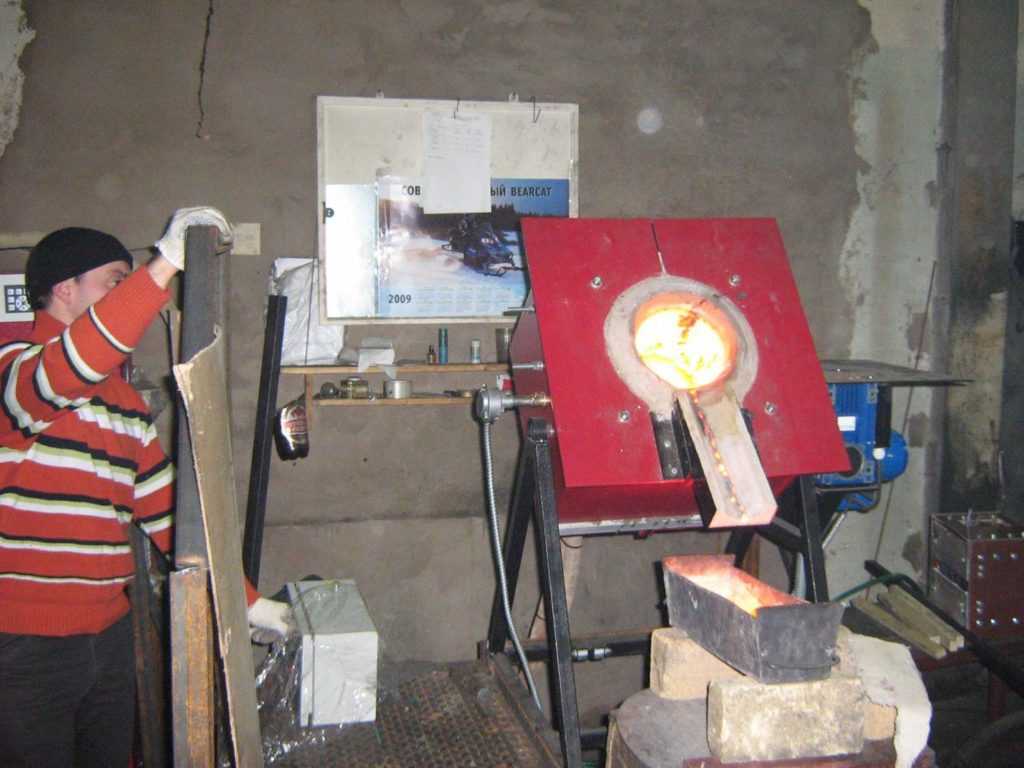

Тигельная индукционная печь

Широко применяются два вида индукционных печей: канальный и тигельный. Отличаются они только по методу работы с ними. Во всём остальном, включая преимущества, такие плавильные печи очень схожи. Рассмотрим каждый вариант по отдельности:

  • Канальная печь. Основное достоинство этого вида – непрерывный цикл. Загружать новую порцию сырья и выгружать уже расплавленный металл можно прямо во время нагрева. Единственная сложность может возникнуть при запуске. Канал, по которому жидкий металл будет выводиться из печи должен быть заполнен.
  • Тигельная печь. В отличие от первого варианта каждую порцию металла придётся загружать отдельно. В этом и смысл. В термостойкий тигель помещается сырьё и ставится внутрь индуктора. После того, как металл расплавится, его сливают из тигля и только потом загружают следующую порцию. Такая печь идеальна для небольших мастерских, где не требуется больших масс расплавленного сырья.

Главное преимущество обоих вариантов в быстроте производства. Однако тигельная печь выигрывает и здесь. Кроме того её вполне можно смастерить своими руками в практически домашних условиях.

Самодельная индукционная печь не таит в себе никаких сложностей, чтобы её не смог собрать обычный человек, хоть немного знакомый с электротехникой. У неё всего три основных блока:

  • Генератор.
  • Индуктор.
  • Тигель.

Индуктор – медная обмотка, которую можно смастерить самостоятельно. Тигель придётся искать или в соответствующих магазинах, или доставать иными способами. А в качестве генератора могут быть использованы: сварочный инвертор, собственноручно собранная транзисторная или ламповая схема.

Индукционная печь на сварочном инверторе

Самый простой и широко распространённый вариант. Усилия придётся затратить лишь на сооружения индуктора. Берётся медная тонкостенная трубка 8-10 см в диаметре, и загибается по нужному шаблону. Витки должны располагаться на расстоянии 5-8 мм, а их количество зависит от характеристик и диаметра инвертора. Закрепляется Индуктор в текстолитовом или графитовом корпусе, а внутрь установки помещается тигель.

Индукционная печь на транзисторах

В этом случае придётся поработать не только руками, но и головой. И побегать по магазинам в поисках нужных запчастей. Ведь понадобятся транзисторы разной ёмкости, парочка диодов, резисторы, плёночные конденсаторы, два разных по толщине медных провода и парочка колец от дросселей.

  • Перед сборкой необходимо учитывать, что полученная в итоге схема во время работы будет сильно нагреваться. Поэтому необходимо использовать довольно большие радиаторы.
  • Конденсаторы параллельно собираются в батарею.
  • На дроссельные кольца наматывается медная проволока диаметром 1,2 мм. В зависимости от мощности, витков должно быть от 7 до 15.
  • На цилиндрический предмет, подходящий по диаметру к размерам тигля, наматывают 7-8 витком медной проволоки диаметром 2 мм. Концы проволоки оставляют достаточно длинными для подключения.
  • По специальной схеме всё монтируется на плату.
  • Источником питания может быть 12-вольтовый аккумулятор.
  • Если есть необходимость, можно изготовить текстолитовый или графитовый корпус.
  • Мощность устройства регулируется путём увеличения или уменьшения витков обмотки индуктора.

Собрать такое устройство самостоятельно не просто. И браться за эту работу можно только в том случае, когда есть уверенность в правильности своих действий.

Индукционная печь на лампах

В отличие от транзисторной, ламповая печь получится намного мощнее, а значит, и обращаться и с ней и со схемой придётся осторожнее.

  • Соединённые параллельно 4 лучевые лампы будут генерировать токи высокой частоты.
  • Медную проволоку сгибают спиралью. Расстояние между витками 5 и более миллиметров. Сами витки диаметром 8-16 см. Индуктор должен быть такого размера, чтобы внутри легко помещался тигель.
  • Индуктор помещают в корпус из материала, не проводящего ток (текстолит, графит).
  • На корпус можно поставить неоновую лампу-индикатор.
  • Так же можно включить в схему подстроечный конденсатор.

Изготовления обеих схем требует обладания некими знаниями, получить которые можно, но лучше, если этим займётся настоящий специалист.

Индукционные печи для плавки металла

Принцип работы

Индукционный нагрев положен в основу действия печи. Другими словами, электрический ток образовывает электромагнитное поле и получается тепло, которое используется в промышленных масштабах. Этот закон физики изучается в последних классах общеобразовательной школы. Но понятие электрического агрегата и электромагнитных индукционных котлов нельзя путать. Хоть в основе работы и там и тут лежит электричество.

Как это происходит

Генератор подключается к источнику переменного тока, который поступает в него через индуктор, находящийся внутри. Конденсатор задействуется для создания контура колебания, в основе которого лежит постоянная рабочая частота, на которую настраивается система. При возрастании напряжения в генераторе до предела в 200 В индуктор создает магнитное поле переменного действия.

Замыкание цепи происходит, чаще всего, посредством сердечника из ферромагнитного сплава. Переменное магнитное поле начинает взаимодействие с материалом заготовки и создает мощный поток электронов. После вступления в индукционное действие электропроводящего элемента в системе происходит возникновение остаточного напряжения, которое в конденсаторе способствует возникновению вихревого тока. Энергия вихревого тока преобразовывается в тепловую энергию индуктора и происходит нагревание до высоких температур плавления искомого металла.

Тепло, производимое индуктором, применяют:

  • для расплавления мягких и твердых металлов;
  • для закаливания поверхности металлических деталей (например, инструмента);
  • для обработки в термическом режиме уже произведенных деталей;
  • бытовых потребностей (обогрев и кулинария).

Схемы

Мастеру, умеющему читать электрические схемы, вполне по силам сделать печь для обогрева или индукционную плавильную печь своими руками. Целесообразность монтажа самодельного агрегата каждый мастер должен определять для себя сам. Также необходимо хорошо представлять потенциальную опасность от неграмотно выполненных подобных конструкций.

Для создания работоспособной печи без готовой схемы надо иметь представление об основах физики индукционного нагрева. Без определённых знаний конструировать и монтировать подобный электроприбор не представляется возможным. Конструирование устройств состоит из разработки, проектирования, составления схемы.

Для тех разумных хозяев, кому нужна безопасная индукционная печь, схема особенно важна, так как объединяет все наработки домашнего умельца. Такие популярные приборы, как индукционные печи, схемы сборки имеют разнообразные, где мастера имеют возможность выбора:

  • ёмкости печи;
  • рабочей частоты;
  • способа футеровки.

Схема и порядок сборки

Электрическая схема индукционного нагревателя воды. (Для увеличения нажмите) Конструирование индукционного нагревателя своими руками должно происходить согласно следующим последовательным этапам: Нагревательный элемент. Один из торцов пластиковой трубы фиксируется металлической сеткой. Затем нержавеющая проволока нарезается кусачками на небольшие отрезки, которые плотно помещаются внутри трубы

При этом очень важно не допускать пустот. Второй торец трубы также фиксируется металлической сеткой

Индуктор

Поверх пластиковой трубы наматывается медная проволока, которая будет создавать вихревые потоки

При этом очень важно знать, что количество витков должно быть не менее 90

Инвертор. Этот прибор конструируется на тиристорах, которые позволяют эффективно преобразовывать обычную электроэнергию в высокочастотный ток. Тиристорный инвертор является самым важным компонентом индукционного нагревателя. Стоит также отметить, что у тиристорного преобразователя электронное управление, которое позволяет плавно регулировать подачу тока, а также надежно защищает от аварийных ситуаций.

Подключение. Когда индукционный нагреватель воды полностью смонтирован, то с помощью шаровых кранов и переходников он непосредственно подключается к отопительной системе.

Возможно, Вас заинтересует статья о том, как сделать индукционный нагреватель из сварочного инвертора.

Статью о том, как сделать индукционный нагреватель своими руками, читайте здесь .

Придерживаясь всех указанных рекомендаций, вы без особых усилий сконструируете индукционный нагреватель своими руками.

Смотрите видео, в котором специалист подробно показывает процесс сборки индукционного нагревателя воды своими руками:

Вихревые индукционные нагреватели ВИН: устройство, плюсы и минусы использования в отопительных системах

Индукционный нагреватель: схема и порядок действий при изготовлении своими руками

Индукционный котел отопления: преимущества применения и технология изготовления своими руками

Принцип индукционного нагрева

Для того чтобы металл перешел из одного агрегатного состояния в другое требуется нагреть его до достаточно высокой температуры. При этом у каждого металла и сплава своя температура плавления, которая зависит от химического состава и других моментов. Индукционная плавильная печь проводит нагрев материала изнутри при создании вихревых токов, которые проходят через кристаллическую решетку. Рассматриваемый процесс связан с явлением резонанса, который становится причиной увеличения силы вихревых токов.

Принцип действия устройства имеет следующие особенности:

  1. Пространство, которое образуется внутри катушки, служит для размещения заготовки. Использовать этот метод нагрева в промышленных условиях можно только при условии создания большого устройства, в которое можно будет поместить шихту различных размеров.
  2. Устанавливаемая катушка может иметь различную форму, к примеру, восьмерки, но наибольшее распространение получила спираль. Стоит учитывать, что форма катушки выбирается в зависимости от особенностей заготовки, подвергаемой нагреву.

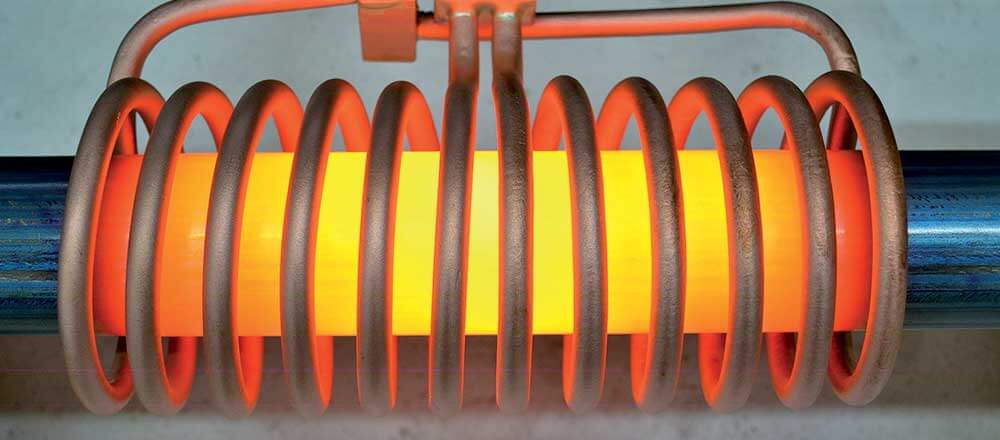

Индукционный нагрев

Для того чтобы создать переменное магнитное поле устройство подключается к бытовой сети электроснабжения. Для повышения качества получаемого сплава с высокой текучестью применяются высокочастотные генераторы.

Что такое индукционный нагрев и его преимущества

Метод бесконтактного разогрева металла с помощью тока, проходящего через электропроводящие материалы, называют индукционным нагревом.

В процессе используются высокие частоты и большие величины, но чтобы разобраться со всеми мелкими подробностями, необходимо рассматривать функциональность оборудования последовательно. Из преимуществ нужно выделить следующее:

  1. Качество конечного продукта.
  2. Возможность контроля за счет автоматизации.
  3. Процесс энергетически эффективен.
  4. КПД индукционного аппарата остается на высоком уровне.

Такой способ плавления стал известен человечеству еще 200 лет назад, дойдя до нашего времени, он усовершенствовался и был тщательно продуман экспертами. Поэтому закупая оборудование, или самостоятельно собирая печь, можно смело рассчитывать на хорошие показатели производительности.

Физические основы и принцип действия печи


Рис.1. Схема индукционной печи

Прежде чем выбрать или изготовить индукторный нагреватель, следует разобраться, что это такое. В последнее время наблюдается вспышка интереса к данной теме, но мало кто имеет полноценное представление о физике магнитных волн. Это породило множество заблуждений, мифов и массу неработоспособных либо небезопасных самоделок. Сделать индукторную печь своими руками можно, но перед этим стоит получить хотя бы элементарные знания.

Индукционная печка по принципу работы основана на явлении электромагнитной индукции. Ключевой элемент здесь — это индуктор, представляющий собой высокодобротную катушку индуктивности. Индукционные печи широко применяются для нагрева или плавления электропроводящих материалов, чаще всего металлов, за счет термического эффекта от наведения в них вихревого электрического тока. Представленная выше схема иллюстрирует устройство этой печи (рис. 1).

Генератором G вырабатывается напряжение переменной частоты. Под действием его электродвижущей силы в катушке индуктора L протекает переменный ток I1. Индуктор L совместно с конденсатором C представляет собой колебательный контур, настроенный в резонанс с частотой источника G, благодаря чему эффективность работы печи существенно возрастает.

В соответствии с физическими законами в пространстве вокруг индуктора L возникает переменное магнитное поле H. Это поле может существовать и в воздушной среде, но для улучшения характеристик иногда применяют специальные ферромагнитные сердечники, имеющие лучшую магнитную проводимость в сравнении с воздухом.

Силовые линии магнитного поля проходят сквозь объект W, помещенный внутрь индуктора, и наводят в нем магнитный поток Ф. Если материал, из которого сделана заготовка W, является электропроводным, в ней возникает наведенный ток I2, замыкающийся внутри и формирующий вихревые индукционные потоки. В соответствии с законом теплового воздействия электричества вихревые токи разогревают объект W.

Система отопления

При монтаже самодельных индукционных нагревателей в системе отопления мастера нередко используют недорогие модели сварочных инверторов (преобразователи постоянного напряжения в переменное). Потребление энергии инвертором большое, поэтому для постоянной работы таких систем нужен кабель сечением 4–6 мм2

вместо обычных 2,5 мм2.

Такие системы отопления должны быть закрытыми и управляться автоматически. Также для безопасности работы необходим насос для принудительной циркуляции теплоносителя, приспособления для отвода попавшего в систему воздуха, манометр. От потолка и пола нагреватель должен находиться на расстоянии не менее 1 м, а от стен и мебели не менее 30 см.

Особенности конструкции и принцип работы

Индукционная печь работает на основе образования в ней вихревых электрических токов. Для этого используют состоящую из витков толстого провода катушку индуктивности, к которой подводится источник переменного тока. Именно переменный ток образует постоянно меняющееся в зависимости от текущей частоты магнитное поле. Оно и провоцирует передачу этих токов помещаемому внутрь катушки веществу вместе с большим количеством тепла. Генератором при этом может выступать даже самый обычный сварочный инвертор.

Разделяют два вида индукционных печей:

  1. С магнитопроводом, особенностью которой является расположение индуктора внутри объёма металла, поддающегося плавке.
  2. Без магнитопровода — когда индуктор находится снаружи.

Конструкция с наличием магнитопровода используется, например, в канальных печах. В них используется неразомкнутый металлический (чаще всего — стальной) магнитопровод, внутри которого находятся тигель для плавки и индуктор, образовывающие первичную цепь обмотки. В качестве материала для тигля можно использовать графит, жаропрочную глину или любой другой непроводящий ток материал, обладающий подходящей термостойкостью. В нём размещают металл, который требуется расплавить. Это, как правило, всяческие сплавы цветных металлов, дюралюминий и чугун.

Генератор такой печи должен обеспечивать частоту переменного тока в пределах 400 герц. Возможны и варианты использования вместо генератора обычную электрическую сеть и питать печь с помощью тока с частотой в 50 герц, но в этом случае температура разогрева будет ниже и для более тугоплавких сплавов такая установка не подойдёт.

Тигельные же печи, не имеющие в своей конструкции магнитопровода, получили значительно большее распространение среди энтузиастов. Они используют токи значительно большей частоты для достижения большей плотности поля. Это связано как раз с отсутствием магнитопровода — слишком большой процент энергии поля рассеивается в пространстве. Для противодействия этому необходимо очень тонко настроить печь:

  • Обеспечить равную частоту контура индукционной установки и напряжения от генератора (при использовании инвертора это сделать легче всего).
  • Подобрать диаметр плавильного тигля таким образом, чтобы он был близок с длиной волны полученного излучения магнитного поля.

Таким образом можно минимизировать потери вплоть до 25% от всей мощности. Для достижения же наилучшего результата рекомендуется выставлять дважды, а то и трижды большую частоту источника переменного тока, чем резонансную. В этом случае диффузия металлов, входящих в состав сплава будет максимальной, а его качество — значительно лучше. Если повышать частоту и дальше, можно добиться эффекта выталкивания высокочастотного поля к поверхности изделия и так провести его закалку.

teplomex.ru

Простая индукционная печь своими руками по схеме

Индукционная печь — это словосочетание хорошо знакомо тем, чья профессия косвенно или напрямую связана с металлургией. Ведь именно в таких печах осуществляется процесс плавки металла.

Принцип работы индукционной печи — это процесс получения тепла от электричества, вырабатываемого переменным магнитным полем. В печах индукционного типа происходит преобразование энергии по схеме электромагнитная-электрическая-тепловая.

Индукционные печи подразделяются по видам:

Для канального типа печей характерно расположение индуктора с сердечником внутри металла. В тигельной — индуктор располагается вокруг металла.

У индукционных печей имеется целый ряд преимуществ по сравнению с другими печками или котлами:

— моментальный разогрев; — фокусировка энергии; — безопасность и экологическая чистота устройства; — отсутствие угара; — большие возможности в выборе емкости, рабочей частоты.

В промышленности такие печи используют для плавки чугуна и стали, меди и алюминия, а также драгоценных металлов. Эти печи имеют различную емкость и частоту. Именно принцип работы индукционной печи привел к созданию известной всем нам в быту микроволновой печи.

При наличии специальной электрической схемы для этого устройства, вполне реально сделать ее своими руками. Вам необходим высокочастотный генератор с частотой колебаний 27,12 МГц.

Схема собирается на 4-х электронных лампах(тетрадах), нужна также нелегкая лампа для сигнализации о готовности к началу работы.

Особенностью такой индукционной печи, собранной своими руками по такой схеме, будет то, что ручка конденсатора находится снаружи. А, самое главное, что часть металла, расположенная в катушке, расплавится очень быстро даже в устройстве с малой мощностью.

Индукционная печь своими руками — схема

— от скорости теплопередачи;

— от мощности генератора;

— от вихревых потерь и потерь на гистерезисе;

Используйте лампы высокой мощности, но не более 4 штук. Питание печи будет происходить от сети 220В с выпрямителем. Если вы будете использовать печь для плавки металла, используйте графитовые щётки, если для обогрева — нихромовую спираль.

Собрать индукционную печь своими руками несложно и экономически выгодно. Ее можно применять для обогрева гаража, дачи или как дополнительный источник обогрева своего жилища.

Посмотрите видео

Принцип действия

Для получения таких токов используется так называемый индуктор, который представляет собой катушку индуктивности, содержащую всего несколько витков толстого провода.

Индуктор питается сети переменного тока 50 Гц (иногда через понижающий трансформатор) или от генератора высокой частоты.

Протекающий по индуктору переменный ток генерирует переменное магнитное поле, которое пронизывает пространство. Если в этом пространстве окажется какой-либо материал, то в нем будут наводиться токи, которые начнут нагревать этот материал. Если этот материал – вода, то у нее будет повышаться температура, а если это металл, то через некоторое время он начнет плавиться.

Индукционные печи бывают двух типов:

  • печи с магнитопроводом;
  • печи без магнитопровода.

Принципиальная разница между двумя этими типами печей состоит в том, что в первом случае индуктор расположен внутри плавящегося металла, а во втором – снаружи. Наличие магнитопровода увеличивает плотность магнитного поля, пронизывающего помещенный в тигель металл, что облегчает его нагревание.

Примером индукционной печи с магнитопроводом является канальная индукционная печь. Схема такой печи включает замкнутый магнитопровод из трансформаторной стали, на котором располагаются первичная обмотка – индуктор и кольцеобразный тигель, в котором располагается материал для плавления. Тигель изготавливается из жаропрочного диэлектрика. Питание такой установки осуществляется от сети переменного тока с частотой 50 Гц или генератора с повышенной частотой 400 Гц.

Такие печи используются для плавления дюраля, цветных металлов или получения высококачественного чугуна.

Большее распространение имеют тигельные печи, не имеющие магнитопровода. Отсутствие в печи магнитопровода приводит к тому, что магнитное поле, создаваемое токами промышленной частоты, сильно рассеивается в окружающем пространстве. И для того, чтобы увеличить плотность магнитного поля в диэлектрическом тигеле с материалом для плавления, необходимо использовать более высокие частоты. При этом считается, что если контур индуктора настроен в резонанс с частотой питающего напряжения, а диаметр тигеля соизмерим с длиной волны резонанса, то в районе тигеля может сконцентрироваться до 75% энергии электромагнитного поля.

Схема изготовления индукционной печи

Как показали исследования, для обеспечения эффективного плавления металлов в тигельной печи желательно, чтобы частота питающего индуктор напряжения превышала резонансную частоту в 2-3 раза. То есть, такая печь работает на второй или третьей частотной гармонике. Кроме того, при работе на таких повышенных частотах происходит лучшее перемешивание сплава, что улучшает его качество. Режим с применением еще больших частот (пятой или шестой гармоники) может использоваться для поверхностной цементации или закалки металла, что связано с появлением скин-эффекта, то есть, вытеснением электромагнитного поля высокой частоты к поверхности заготовки.

Выводы по разделу:

  1. Существуют два варианта индукционной печи – с магнитопроводом и без магнитпровда.
  2. Канальная печь, относящаяся к первому варианту печей, более сложна по конструкции, но может питаться непосредственно от сети 50 Гц или сети повышенной частоты 400 Гц.
  3. Тигельная печь, относящаяся к печам второго типа, более проста по конструкции, но требует для питания индуктора генератора высокой частоты.
