Индукционный котел отопления: все про принцип работы + 2 варианта устройства своими руками

Особенности вихревого индукционного котла

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные черты ВИН

Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%.

Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

Как собрать вихревое индукционное устройство?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако, изготовить его самостоятельно так же несложно. Правда, теперь понадобятся навыки сварочных работ, ведь устройство должно быть собрано только из металлических деталей.

Для работы понадобится:

• Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.
• Обмоточная (эмалированная) проволока из меди.
• Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
• Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую деталь. Их нужно вварить одну в другую так, чтобы между стенками элементов осталось некоторое расстояние.

Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В результате получаем полый бак цилиндрической формы. Теперь нужно врезать в его стенки патрубки под трубы подачи холодной и отводе горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб отопительной системы, возможно, дополнительно понадобятся переходники.

После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

Принципиальная схема самодельного индукционного котла вихревого типа

Собственно, нагревательным элементом будет служить намотанная проволока, поэтому корпус прибора желательно закрыть теплоизоляционным кожухом. Так удастся сохранить максимум тепла и, соответственно, увеличить КПД устройства и сделать его безопасным.

Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.

Осталось только запитать отопительный прибор и не забыть подключить к нему инвертор. Устройство готово к эксплуатации. Но прежде, чем провести испытания, нужно заполнить магистраль теплоносителем.

Вы не знаете, какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться с характеристиками различных теплоносителей и рекомендациями по выбору оптимального типа жидкости для отопительного контура.

Только после закачки теплоносителя в систему проводить пробный пуск.

Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для подогрева теплоносителя в системе отопления. Чтобы ознакомиться с процессом сборки индукционного нагревателя, переходите по этой ссылке.

https://youtube.com/watch?v=RLev9e9Ydjc

Приступаем к изготовлению

Создать бюджетные индукционные котлы отопления своими руками совсем несложно, ведь для этого не требуются глубокие познания теплотехники.

Но лучше заранее приготовить необходимые материалы и инструменты, без которых не сборки.

Вам потребуются:

• Сварочный инвертор. Им выбудете сваривать корпус генератора теплоты, а также присоединять подающие и отводящие трубопроводы;
• Стальная проволока или катанка диаметром 7 мм, ее кусочки должны иметь длину – 5 см. Они нужны для нагрева в электромагнитном поле;
• Пластиковая труба, имеющая толстые стенки, из нее вы будете делать корпус котла. В идеале толщина трубы не должна превышать 5 см;
• Переходники. К отопительной системе самодельные индукционные котлы отопления присоединяют специальными переходниками, через которые во время работы будет поступать теплоноситель и, нагревшись, выходить через них наружу;
• Медная проволока;
• Металлическая сетка, которую укладывают на концы пластиковой трубы.

Чтобы изготовить индукционные котлы своими руками, проведите следующие работы:

• Пластиковую трубу полностью заполните кусочками проволоки из нержавейки;
• На концах трубы установите сетки, чтобы предупредить выход проволоки из трубы;
• Равномерно, по всей длине трубы, намотайте на нее медную эмалированную проволоку – спиралью. Как это делать, показано на схеме индукционного котла своими руками. Всего должно быть сделано девяносто витков;
• Готовый котел установите в систему отопления, используя переходники. Вырежьте часть трубы системы отопления и установите индуктор в разрез. Первый переходник приварите к корпусу;
• Концы медной проволоки подключите к высокочастотному инвертору, который вы должны приобрести заранее;
• Включать готовый агрегат можно лишь тогда, когда система отопления заполнена водой, так как корпус устройства может расплавиться от высокой температуры.

Такой, изготовленный индукционный котел отопления своими руками очень прост.

Чтобы эксплуатация самодельного индуктора была более безопасной, изолируйте открытые участки медной катушки.

Как работает индукционный котел

Принцип действия отопителя и других электронагревателей основан на способности токопроводящих материалов повышать свою температуру под действием вихревых токов, получаемых в результате электромагнитной индукции. Последнюю создает высокочастотное переменное напряжение, проходящее по первичным виткам аппарата, собранных в катушку.

Функцию вторичного приемника выполняет нагревательный элемент, помещенный внутрь теплообменника. В нем под действием сильного магнитного поля высвобождается тепловая энергия хаотического движения атомов. Действовать установка может и на промышленной частоте, используемой в обычной электросети. Но эффективность нагрева будет невысокой, а сам процесс будет сопровождаться повышенным шумом и вибрацией. Оптимальной частотой считается показатель, превышающий порог в 10 кГц. В таком режиме работы гул пропадает, а вибрация становится неощутимой и повышается КПД.

Водонагреватели типа ВИН

Сердце агрегата – это катушка, состоящая из большого количества витков изолированного провода, и помещенная вертикально в цилиндрический корпус в виде сосуда. Внутрь катушки введен стержень из металла. Корпус сверху и снизу герметично закрыт приваренными крышками, наружу выведены клеммы для присоединения к электрической сети. Внутрь сосуда через нижний патрубок поступает холодный теплоноситель, которым заполняется все пространство внутри корпуса. Нагретая до необходимой температуры вода уходит в систему отопления через верхний патрубок.

Схема нагрева теплоносителя

В силу своей конструкции при подключении к сети теплогенератор постоянно работает на полную мощность, так как снабжать отопительную установку дополнительными устройствами регулировки напряжения нерационально. Гораздо проще использовать циклический подогрев и задействовать автоматику отключения / включения с датчиком температуры воды. Нужно только выставить необходимую температуру на дисплее выносного электронного блока и он будет производить нагрев теплоносителя до этой температуры, отключая водогрейный индукционный элемент при ее достижении. По истечении времени и остывании воды на несколько градусов автоматика снова включит нагрев, этот цикл будет повторяться постоянно.

Поскольку обмотка теплогенератора предусматривает однофазное подключение с напряжением питания 220 В, отопительные агрегаты индукционного типа не производятся с большой мощностью. Причина – слишком большая сила тока в цепи (свыше 50 ампер), под нее потребуется прокладка кабелей большого сечения, что само по себе очень дорого. Чтобы нарастить мощность, достаточно заключить три водогрейных установки в каскад и применить трехфазное присоединение с напряжением питания 380 В. К каждому аппарату каскада подключить отдельную фазу, на фото показан подобный пример работы индукционного отопления.

Отопление индукционными котлами

Конструктивные особенности нагревателей типа «Сибтехномаш»Используя тот же эффект электромагнитной индукции, другое предприятие разрабатывает и производит водогрейные аппараты несколько иной конструкции, заслуживающей внимания. Дело в том, что электрическое поле, создаваемое многовитковой катушкой, имеет пространственную форму и распространяется от нее во все стороны. Если в агрегатах «ВИН» теплоноситель проходит внутри катушки, то устройство индукционного котла «Сибтехномаш» предусматривает спиралевидный теплообменник, находящийся снаружи обмотки, как показано на рисунке.

Обмотка создает вокруг себя переменное электрическое поле, вихревые токи нагревают витки трубы теплообменника, в которых движется вода. Катушки со змеевиками собраны в каскад по 3 штуки и прикреплены к общей раме. Подключение каждой из них осуществляется к отдельной фазе, напряжение питания — 380 В. Конструкция «Сибтехномаш» имеет несколько преимуществ:

• индукционные нагреватели имеют раздельную разборную конструкцию;
• в зоне действия электрического поля находится увеличенная площадь греющей поверхности и большее количество воды за счет спиральной схемы, что повышает скорость нагрева;
• трубопроводы теплообменника доступны для промывки и обслуживания.

Пример подключения индукционного котла

Невзирая на отличия в конструкции теплогенератора, эффективность его работы составляет 98%, как и в нагревателях типа «ВИН», это значение КПД декларирует сам производитель. Долговечность агрегатов в том и другом случае определяется работоспособностью катушек, а точнее, сроком службы обмотки и электроизоляции, этот показатель заводы – изготовители устанавливают в пределах 30 лет.

1 Особенности теплогенераторов

В основе автономных отопительных котлов этого типа лежит принцип электромагнитной индукции. Силовая часть агрегата включает трансформаторы и магнитную катушку, при пропускании через которую напряжения формируется направленное поле. Если поместить внутрь него ферромагнетик, то металл, а вместе с ним и теплоноситель в котле будут быстро нагреваться.

Изготовленные заводским способом индуктивные котлы отопления имеют сложную конструкцию, управляются полностью автоматикой, быстро нагревают помещение и при этом отличаются компактными размерами. Такая техника при условии использования качественной автоматики будет полностью безопасна в эксплуатации, позволяя отапливать помещения различной площади.

Индукционный котел отопления своими руками

В бытовых условиях нагреватель можно изготовить из сварочного инвертора или трансформатора.

Котел из сварочного инвертора

Прежде чем приступить непосредственно к сборке необходимо запастись следующими материалами:

• Нержавеющей проволокой диаметром 5-7 мм;
• Отрезком пластиковой термостойкой трубы, длиной приблизительно 500 мм, наружным диаметром не более 50 мм и толщиной стенки не менее 5 мм;
• Просечной или плетеной сеткой из нержавеющей стали с окном не более 4х4 мм. Размер сетки должен полностью перекрывать поперечное сечение пластиковой трубы и обеспечивать возможность надежного крепления;
• Эмалированной медной проволокой диаметром 1,2-1,5 мм. Для намотки катушки понадобится приблизительно 5м;
• Двумя переходниками для соединения котла с отопительной магистралью;
• Сварочным инвертором, позволяющим осуществлять плавную регулировку силы тока.

После того как все необходимые комплектующие подготовлены, можно приступать к работе по сборке индукционного котла. Сборка состоит из нескольких этапов:

1. Нержавеющая проволока нарезается на отрезки длиной 5-6 см в количестве, необходимом для полного заполнения трубы.

2. Одна сторона трубы закрывается сеткой, после чего производится засыпка отрезков проволоки и заделка второй стороны. Внутренняя полость трубы заполняется полностью, а наличие с обоих сторон ограждающей сетки предотвращает попадание кусочков проволоки в трубопроводы отопительной системы.

3. На заполненную трубу наматывается 90-100 витков медной проволоки. В процессе намотки необходимо обеспечить равномерность и одинаковое расстояние между витками. Вся катушка должна быть равноудалена от обоих торцов трубы.

4. На торцы трубы герметично устанавливаются переходники, и производится врезка в существующую отопительную магистраль.

5. Оба вывода катушки подсоединяются к сварочному инвертору.

6. Смонтированный таким образом отопительный контур заполняется теплоносителем, после чего система готова к работе.

Категорически запрещается подключение прибора к электросети до полного заполнения системы теплоносителем.

7. С помощью инвертора выполняется установка необходимого температурного режима.

Такая конструкция индукционного прибора своими руками может эффективно обогревать площадь 50–60 м2. Если же отапливаемая площадь больше, либо требуется дополнительная мощность для автономного горячего водоснабжения, существует второй вариант.

Индукционный котел с использованием трансформатора

При использовании трансформатора, роль нагревательного элемента играет корпус прибора, внутри которого циркулирует теплоноситель. Для изготовления агрегата, помимо навыков сварщика, потребуются:

• Две металлических трубы помещенных одна в другую таким образом, чтобы между ними образовалась полость.
• Два плоских кольца для заделки торцов;
• Сварочный инвертор;
• Трансформатор трехфазный;
• Металлические трубы для входного и выходного патрубков.

1. На некотором расстоянии от торцов в полый цилиндр ввариваются патрубки, обеспечивающие циркуляцию теплоносителя.

2. Путем наматывания медной проволоки на корпус формируется первичная обмотка;

3. Для замедления остывания и уменьшения рассеивания тепловой энергии, изделие помещают в специальный корпус, а образовавшуюся полость заполняют жаростойким теплоизоляционным материалом.

Обеспечение безопасности

Для предотвращения несчастных случаев, при монтаже самодельных индукционных котлов предназначенные для отопления частного дома необходимо придерживаться нескольких правил:

• При подключении изделия к системе отопления, расстояние от стены должно быть не менее 30 см, а от пола и потолка не менее 80 см;
• Устанавливать приборы можно исключительно в замкнутые контуры с принудительной циркуляцией теплоносителя;
• На выходной патрубок следует установить манометр и предохранительный клапан.

Использование явления электромагнитной индукции при изготовлении отопительных котлов позволяет существенно уменьшить габариты изделий, обеспечить высокую производительность и длительный срок службы оборудования.

Особенности вихревого индукционного котла

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные черты ВИН

Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают  из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%.

Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

Как собрать вихревое индукционное устройство?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако, изготовить его самостоятельно так же несложно. Правда, теперь понадобятся навыки сварочных работ, ведь устройство должно быть собрано только из металлических деталей.

Для работы понадобится:

• Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.
• Обмоточная (эмалированная) проволока из меди.
• Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
• Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую деталь. Их нужно вварить одну в другую так, чтобы между стенками элементов осталось некоторое расстояние.

Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В результате получаем полый бак цилиндрической формы. Теперь нужно врезать в его стенки патрубки под трубы подачи холодной и отводе горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб отопительной системы, возможно, дополнительно понадобятся переходники.

После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

Принципиальная схема самодельного индукционного котла вихревого типа

Собственно, нагревательным элементом будет служить намотанная проволока, поэтому корпус прибора желательно закрыть теплоизоляционным кожухом. Так удастся сохранить максимум тепла и, соответственно, увеличить КПД устройства и сделать его безопасным.

Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.

Осталось только запитать отопительный прибор и не забыть подключить к нему инвертор. Устройство готово к эксплуатации. Но прежде, чем провести испытания, нужно заполнить магистраль теплоносителем.

Вы не знаете, какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться с характеристиками различных теплоносителей и рекомендациями по выбору оптимального типа жидкости для отопительного контура.

Только после закачки теплоносителя в систему проводить пробный пуск.

Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для подогрева теплоносителя в системе отопления. Чтобы ознакомиться с процессом сборки индукционного нагревателя, переходите по этой ссылке.

Делаем самостоятельно

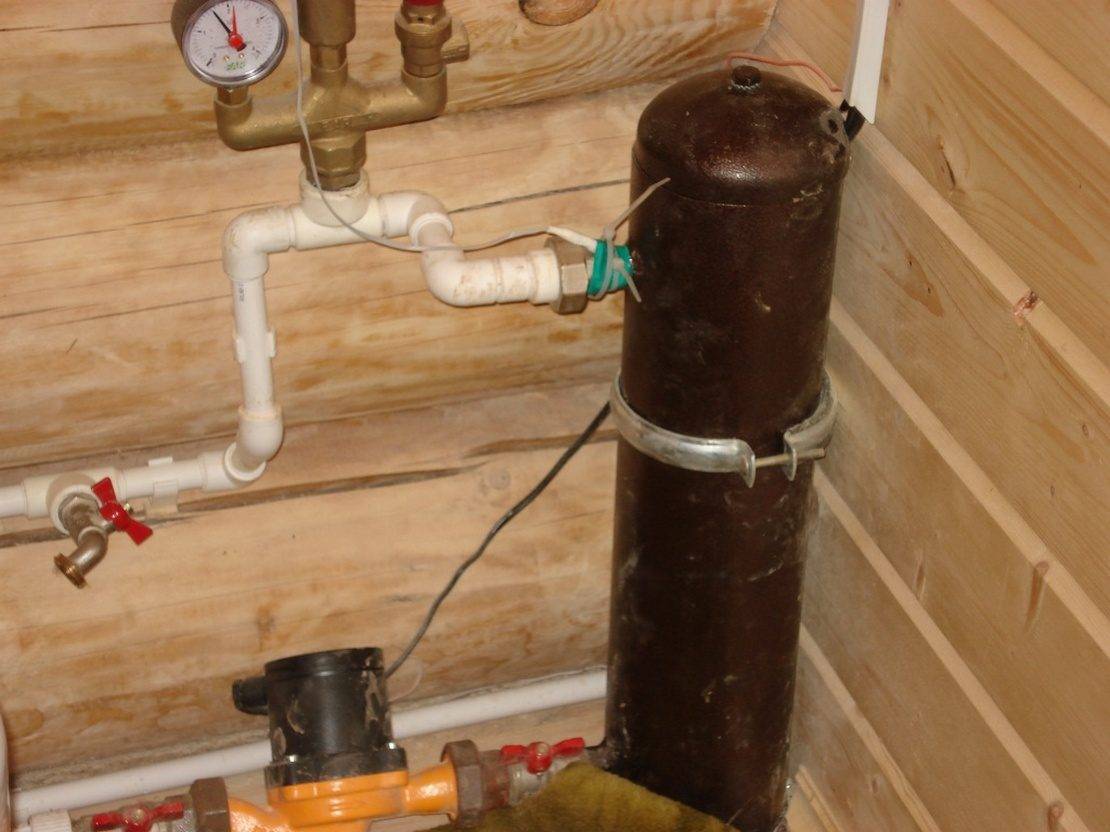

Самодельный индукционный котёл представлен на следующем рисунке.

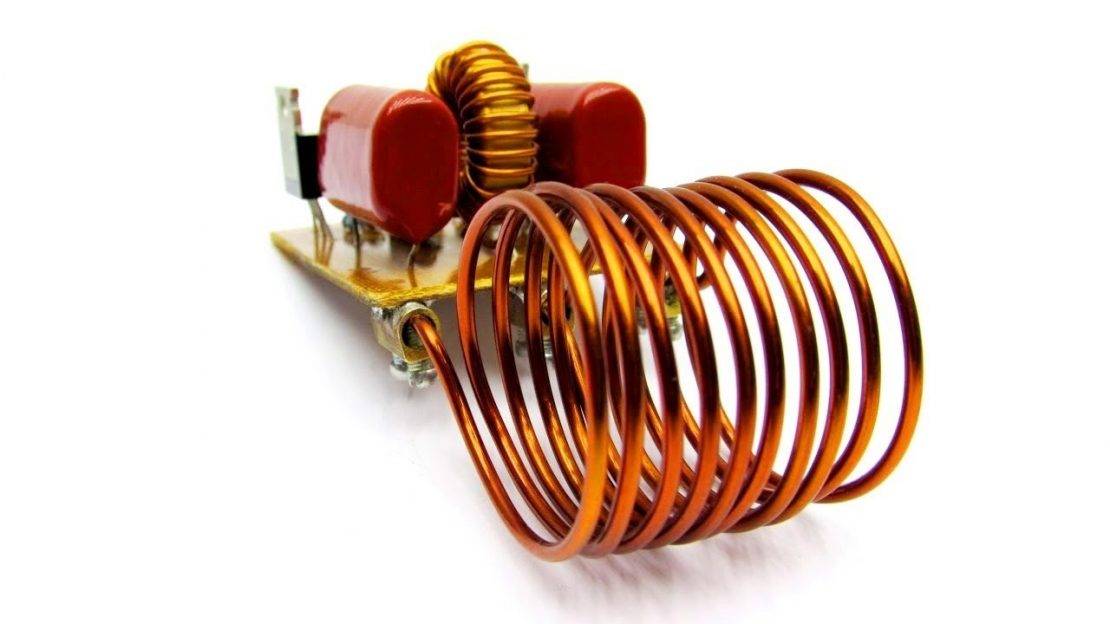

Индукционный нагреватель воды обладает относительно простой конструкцией, в дополнение к их сборке желательно иметь под рукой самый обычный преобразователь, лучше, если это устройство имеет дополнительную ручную регулировку тока. Из видео можно увидеть, насколько проста идея: собрать самодельный индукционный котел:

Всего лишь несколько основных компонентов – все, что необходимо для создания рабочего устройства индукционного нагревателя.

1. Фильтр. Можно применить обычный фильтр или же на ферритовое кольцо намотать 100—150 витков провода. Диаметр провода – 1,5 мм. Намотка ведётся сдвоенным проводом, каждый из которых является сетевым. Следует учесть его пробойные характеристики. Размеры кольца выбираются согласно коэффициенту заполнения. Площадь сечения кольца – не менее 1,5 см2.
2. Конденсатор, включенный в разрыв между схемой и сетевым фильтром, должен быть рассчитан на работу с импульсными и переменными токами.
3. Трансформатор. Сначала наматывается вторичная обмотка, содержащая один виток медной шины площадью не менее 1 Ом2. Можно использовать 10 проводов диаметром 1,4 мм спаянных параллельно. После наматывается вторичная обмотка трансформатора, содержащая 40 витков провод диаметром 1,5-2 мм. Слои первичной обмотки наматываются согласно рисунку.

Трансформатор желательно подобрать с наибольшей силой, можно даже из электротехнической стали, но тогда толщина каждого листа набора должна составлять не более 0,35 мм.

При подключении питания через буферный конденсатор переменное напряжение поступает на диодный мост, где напряжение выпрямляется и заряжает конденсатор ёмкостью 4 мкФ до 300—350 В. Как только напряжение достигает 300 В установка (собранная на динисторе, диодах и конденсаторе) создаст импульс, который откроет тиристор. Накопленный заряд перейдёт на первичную обмотку трансформатора Т1, смотри чертежи: схему и диаграмму напряжения для первичной обмотки трансформатора.

Индукционный ток закроет тиристор, и отрицательная волна индукционного поля через диод создаст быстроменяющийся вихревой ток в трансформаторе.

Схема может дать побочный эффект, связанный с опережением напряжения в буферной ёмкости относительно тока на угол 80 градусов.

Испытание индукционного нагревателя смотрите на видео:

Устройство индукционного котла

Перед тем, как собирать индукционный котел отопления своими руками, следует понять, какие же принципы заложены в его функционировании, из чего он состоит и как работает.

Установка индукционного котла не требует от владельцев дома полной перестройки системы отопления.

Самые простые модели котлов функционируют по принципу электрического индуктора, который состоит из двух обмоток:

• Первичной.
• Вторичной.

Первичный контур, в основном, служит для того чтобы преобразовывать электрическую энергию в вихревой ток. Магнитное поле, которое создано ими, направляется на вторичную обмотку.

Вторичная обмотка – это нагревательный компонент, а также корпус котла, она вырабатывает тепло, которое передается жидкому носителю тепла, циркулирующему в отопительной системе.

В корпус входят следующие компоненты:

• Сердечник.
• Внешний контур.
• Электроизоляция.
• Теплоизоляция.

Принцип действия индукционного котла

Заметим, что именно такой нюанс, как корпус котла – и является самым важным элементом, по которому различают самодельные и промышленные индукционные котлы отопления. Промышленные котлы имеют цилиндрическую обмотку, а самодельные – тороидальную. Она делается из медной проволоки, окружает корпус из ферримагнитной стали, толщина стенок – более 1 см. Такая конструкция позволяет значительно уменьшить вес устройства и его линейные габариты, однако при этом – увеличить КПД.

Если мы сравним самодельный индукционный котел отопления и традиционный котел, который работает на газу или на жидком топливе, то следует выделить несколько нюансов:

• Двойное нагревание теплоносителя;
• Сокращение времени нагревания в два раза;
• Низкий уровень инерции;
• Магнитная индукция, которая появляется, не дает накипи образовываться на стенках;
• Не требуется производить специализированную чистку и обслуживание.

Виды и принцип работы

Решив сделать электрокотел для отопления дома своими руками, нужно разобраться в разновидностях таких приборов. Можно изготовить электродный и индукционный вид котлов. Существуют и другие разновидности, но они являются лишь модификациями этих основных видов. Второе название электродного котла – ионный агрегат. Его так называют, потому что в устройстве электрическая энергия преобразуется в тепловую.

Электродный котел

Самодельный электродный нагреватель имеет компактные размеры, поэтому легко закрепляется на трубе и не нуждается в отдельном месте для установки на полу или навешивания на стене. Для большей прочности и безопасности его закрепляют на двух саморезах, но при желании можно их не использовать.

Внешне вся конструкция выглядит как отрезок трубы протяженностью 400 мм. С одной стороны труба наглухо заварена, а с другой из нее торчит стальной стержень. Сбоку или в одном из торцов установлен патрубок для циркуляции теплоносителя по трубам.

Тэновый котел, сделанный своими руками, процесс изготовления которого мы описали выше, должен иметь два патрубка сбоку для подключения обратного и подающего трубопровода с циркулирующим теплоносителем.

Существует несколько вариантов расположения этих патрубков:

1. Один отрезок трубы может быть установлен в торцевой части прибора, а другой приваривается к отверстию в боковой части. Таким образом, он устанавливается перпендикулярно к оси первого патрубка.
2. Второй вариант крепления подразумевает установку двух патрубков в боковой части агрегата. Получается, что оба трубных отвода устанавливаются параллельно друг другу, но перпендикулярно в отношении основной емкости нагревателя.

Самодельный нагреватель имеет следующий принцип работы:

• в составе теплоносителя постоянно циркулируют положительно и отрицательно заряженные частицы (которые называются аноды и катоды);
• при подаче напряжения ионы устремляются к электродам с противоположным зарядом;
• поскольку полярность электродов постоянно меняется с частотой 50 раз в секунду, ионы движутся то в одну, то в другую сторону;
• такое хаотичное движение ионов вызывает трение частиц и их нагревание (из-за этого температура теплоносителя повышается).

Сделав электрокотел для отопления своими руками, стоит не забывать, что у него есть свои недостатки. Минусы связаны с тем, что тепловой носитель постоянно пребывает под напряжением, поэтому перед подачей в отопительный контур его тщательно очищают от солей и других примесей, которые могут оседать на стенках трубопроводов и нагревательном элементе.

Индукционный агрегат

Принцип работы электрических агрегатов индукционного типа основан на нагреве теплоносителя посредством магнитного поля, которое формируется электротоком.

В составе этих приборов есть следующие составные части:

• катушка;
• корпус нагревателя;
• сердечник (здесь и происходит нагрев теплоносителя);
• утеплитель.

В котлах индукционного типа тепловой носитель не пребывает под напряжением, как в агрегатах электродной разновидности. Это обеспечивается полной изоляцией жидкой среды от элементов, проводящих электричество.

Обмотка катушки из меди подключается к сети через систему автоматики. После этого в катушке формируется магнитное поле, которое разогревает трубу, выполняющую функции сердечника. Поскольку внутри него циркулирует теплоноситель, тепло сразу передается жидкости. В процессе работы корпус прибора не нагревается. Для этого в конструкции корпуса предусмотрена прослойка специального утеплителя.

Сам сердечник имеет изогнутую конфигурацию, чтобы обеспечить более длительное прохождение теплоносителя по этому участку с целью его достаточного нагрева. Срок службы индукционного котла доходит до 25 лет. Ломаться в этом агрегате просто нечему, поэтому он прослужит до тех пор, пока трубу сердечника не испортит коррозия.

Принцип действия индукционных котлов

В стандартную комплектацию обычно входит сам котел, совершенно необходимый полупроводниковый преобразователь, называемый инвертором, автоматические выключатели, терморегулятор электронный. Сам температурный датчик находится внутри корпуса котла.

Работа индукционных котлов базируется на принципе электромагнитной индукции. Его суть в том, что электроэнергия, потребляемая из сети, создает электромагнитное поле. Теплоноситель подается внутрь котла котел через водный патрубок, который приварен внизу. Переменный ток частотой 20 кГц поступает на котел через инвертор. При включении этого прибора ток протекает через тороидальную обмотку котла. При этом стальной сердечник всего за 7 минут нагревается до температуры 750 градусов.

Принцип действия индукционного котла

Произведенное тепло передается теплоносителю, циркулирующему внутри контура. Быстрый нагрев жидкости создает конвекционные потоки. Это означает, что разогретый теплоноситель сильно расширяется и устремляется вверх по конструкции котла и далее в саму систему отопления. Часто этого бывает достаточно, чтобы происходила полноценная работа бытового котла, имеющего среднюю протяженностью отопительного контура. Такой метод позволяет достаточно быстро обогревать всю систему, но для лучшей циркуляции нужно дополнительно устанавливать обычный циркуляционный насос.

Благодаря применению принципа магнитной индукции, разогрев теплоносителя в таких котлах происходит гораздо быстрее, чем в агрегатах с тэнами, а потери тепла минимальны. На сердечнике почти не возникает накипь, какой бы жесткой и известковой не была вода.

Это происходит потому, что вихревые потоки вынуждают сердечник вибрировать, не позволяя образоваться накипи. Одновременно, вскипающие у его тела пузырьки, очищают поверхность сердечника. По причине герметичности всей системы, теплоноситель забирает максимальное (98%) количество выделяемой тепловой энергии. Таким образом, эти параметры очень сильно увеличивают КПД котла, что положительным образом сказывается на его экономичности и сроках эксплуатации.

Подведем итоги

Индукционные котлы отопления в Украине начали использовать еще в конце восьмидесятых годов прошлого столетия на промышленных предприятиях. Разработка бытовых вариантов началась примерно в середине девяностых. За прошедшие десятилетия электрические обогреватели неоднократно изменялись, модернизируясь и совершенствуясь.

На сегодняшний день индукционные приборы составляют достойную конкуренцию газовым и ТЭНовым котлам. Торговая сеть предлагает множество моделей, различающихся по техническим параметрам и стоимости. Цена бытовых приборов начинается от 25 тысяч рублей. Промышленные котлы стоят значительно дороже – свыше 100 тысяч. Изготовление термогенерирующего аппарата своими руками позволит вам значительно сократить расходы на обустройство домашнего отопления.

Что ни год, то кризис. “Бедный” русский хозяин мечтает о таком устройстве, которое способно экономить денежки и давать тепло. Голь на выдумки хитра, мы можем все и индукционный котел отопления своими руками – без проблем! Только расскажите, что это такое?
