Как сделать индукционный нагреватель своими руками

Какой бойлер лучше — индукционный, накопительный или проточный

Развенчание мифов:

При сравнении с накопительными водонагревателями надо учесть, что это два разных типа устройств. По экономности сравнение аналогично, как если бы сравнивали обычный проточный бойлер: зависит от режима эксплуатации. Если индукционные водонагреватели использовать для интенсивного нагрева воды на всю семью каждый день: душ, мойка, умывание и пр., то они могут быть не выгодными.

Индукционный проточный водонагреватель, а тем более самодельный, обеспечит одновременно только 1 – 2 точки, при этом он не экономичен. При необходимости быстрого получения воды без паузы, это отличное решение.

Но накопительный бойлер всегда лучше для стабильного водоснабжения, обеспечит неограниченное число точек. При интенсивном расходе он экономнее: первичный нагрев, затем работает как термос с остыванием на 1– 2 градуса в час и с режимом поддержания (всего 0,3 кВт/сут). А также емкостный ЭВН имеет резерв на случай полного отключения водоснабжения и электричества. Единственный минус – большая пауза для первичного нагрева, поэтому часто совмещают: на мойку ставят прямоточный ЭВН, на остальное емкостный.

Особенности эксплуатации самоделки

При благополучной сборке индукционного устройства нужно научиться правильно его использовать. Каждая система представляет опасность, т.к. не умеет автоматически регулировать интенсивность нагрева теплоносителя. Проблема решается посредством некоторых доработок, которые сводятся к монтажу и подсоединению дополнительных механизмов.

Индукционная катушка

Рабочая катушка состоит из проволоки диаметром 3.3 мм. Рекомендуется изготавливать ее из медной трубы, в которую можно интегрировать примитивный контур охлаждения. В процессе работы катушка подвергается интенсивного нагреву. Поэтому нужно собирать ее из устойчивых к температурному воздействию материалов.

Индукционная катушка должна быть из материалов, устойчивых к температурному воздействию.

Модуль резонансного конденсатора

Для сборки резонансного конденсатора, который напоминает небольшую батарею, нужно использовать 23 небольших конденсатора. Емкость детали составит 2,3 мкФ. Допускается применение конденсаторов емкостью 100 нФ.

Такие типы не предназначаются для схемы индукционного нагревателя, но они хорошо справляются со своей задачей.

Установка индукционного нагревателя

Чтобы исключить перегрев индукционного нагревателя и деформацию трубы из пластика, нужно предусмотреть термостат и подключить его к системе аварийного отключения.

Как работает индукционный бойлер

Принцип работы индукционных водонагревателей – на металлическую катушку должен поступать переменный ток (при постоянном получится простой электромагнит), образующий и с высокой частотой меняющий знак и вектор магнитного поля, инициирующего вихревые процессы. Выделяется тепло, поглощаемое обрабатываемым объектом.

Заметно начинает воздействовать частота выше 50 Гц, а величины от 1 кГц чаще используются в промышленности (способны плавить металл).

Происходит бесконтактный нагрев, энергия передается электромагнитным полем, причем почти моментально, нет необходимости касаться индуктора, из-за этого снижаются теплопотери, ресурс расходуется эффективнее. Вода становится горячей от емкости или от ее внутреннего металлического наполнения, нагреваемых переменным током, создающимся витками катушки на ней же.

К емкости тепло не подводится, а генерируется в ней самой блуждающими токами. Все окружающее остается холодным, что является преимуществом. Распространение тепла во вкладке неравномерное, только в верхних слоях, объем оно заполняет за счет теплопроводности, причем, чем больше частота поля, тем меньшая глубина проникновения, а интенсивность возрастает.

Схема горячего водоснабжения с вихревым индукционным электрическим водонагревателем:

  • патрубок водоподачи (холодный вход) подключается к одному концу нагревательного элемента, в роли которого вертикально расположенная труба, она же выступает корпусом для витков проволоки. Вся конструкция заключается в кожух;
  • второй штуцер – выход уже нагретой воды;
  • проточный ЭВН подключается к электросети через преобразователь напряжения (инвертор);
  • жидкость из линии подачи движется по нагреваемому витками индуктора цилиндру.

Разводку делают аналогично, как для обычного проточного водонагревателя или заводского котла ВИН. Сложной обвязки с системой безопасности нет, это не накопительный бойлер. Потребуется просто подсоединить холодный отвод стояка, поставить отсекающие краны. Фильтр на входе потребуется при плохом качестве воды из стояка.

Индукционный прямоточный водонагреватель, это, проще говоря, понижающий трансформатор на сосуде, он же электроиндуктор в кожухе с обмотками:

  • первичная – индуктор, витки провода, катушка. Тут образуются вихревые потоки, образовывающие электромагнитные поля, попадающие на нижеуказанный элемент;
  • вторичная (короткозамкнутая) – вкладка, магнитопровод, корпус, нагреватель, сама труба с жидкостью.

Есть несколько вариантов получения переменного тока:

  • через сварочный аппарат, трансформатор, индукционную плиту, подобные устройства. В данном случае высокочастотным напряжение можно назвать только условно, так как в сети 50 Гц (бытовое значение). Но электромагнитное поле все же возникает, в емкости наводятся токи Фуко (вихревые), начинается нагрев;
  • специальной электротехнической схемой увеличивают скорость изменения магнитного поля, частоту, а соответственно, нагрев возрастает намного интенсивнее, достигается 1 кГц вплоть до 30 кГц и более. Так работает микроволновка, оборудование для плавки металлов, приборы стерилизации в медицине.

Индукционный обогреватель из сварочного инвертора

В восьмидесятых годах учёными впервые был создан индукционный нагреватель, который сейчас активно используется в повседневной жизни миллионов людей.

В условиях ежегодного повышения цен на электроэнергию мы не можем не задаваться вопросами о способах экономии. Одним из таких способов является индукционный нагреватель металла из сварочного инвертора

Индукционный нагреватель из сварочного инвертора – схема использования и создания которого поможет сократить ваши траты на электроэнергию. В чём заключаются плюсы его использования? Как сделать индукционный нагреватель из сварочного инвертора своими руками? На эти и другие вопросы вы найдёте ответ в данной статье.

Варианты самодельных устройств

На просторах интернета размещено достаточное количество разнообразных конструкций, создаваемых для различных целей. Взять индукционный малогабаритный нагреватель, сделанный из компьютерного блока питания 250—500 Вт. Модель, показанная на фото, пригодится мастеру в гараже или автосервисе для плавки стержней из алюминия, меди и латуни.

Но для отопления помещений конструкция не подойдет по причине малой мощности. В интернете есть два реальных варианта, чьи испытания и работа засняты на видео:

  • водонагреватель из полипропиленовой трубы с питанием от сварочного инвертора либо индукционной кухонной панели;
  • стальной котел с нагревом от той же варочной панели.

Теперь давайте подробнее разберем, как делаются индукционные нагреватели своими руками, а главное, — как они потом функционируют.

Изготавливаем нагревательный элемент из трубы

Если вы плотно занимались поиском информации по данной теме, то наверняка столкнулись с этой конструкцией, поскольку мастер выложил ее сборку на популярном видеоресурсе YouTube. После чего многие сайты разместили текстовые версии изготовления этого индуктора в виде пошаговых инструкций. Вкратце нагреватель делается так:

  1. Внутрь трубы из полипропилена диаметром 40 мм и длиной 50 см наталкиваются металлические ершики для мытья посуды (можно рубленую проволоку — катанку). Они должны притягиваться магнитом.
  2. К трубе припаиваются отводы с резьбами для подключения к отопительной сети.
  3. Снаружи вдоль корпуса приклеиваются 4—5 стержней из текстолита. На них наматывается провод сечением 1.7—2 мм² со стеклоизоляцией, применяющийся в сварочных трансформаторах.
  4. Варочная панель разбирается и «родной» индуктор плоской формы демонтируется. Вместо него подключается самодельный нагреватель из трубы.

Как нетрудно догадаться, роль нагревательного элемента здесь играют металлические ершики, находящиеся в переменном магнитном поле катушки. Если запустить варочную панель на максимум, одновременно пропуская через импровизированный котел проточную воду, то ее удастся нагреть на 15—20 °С, что и показали испытания агрегата.

Поскольку мощность большинства индукционных плит лежит в пределах 2—2.5 кВт, то с помощью теплогенератора можно обогреть помещения общей площадью не более 25 м². Есть способ увеличить нагрев, подключив индуктор к сварочному аппарату, но здесь есть свои сложности:

  1. Инвертор выдает постоянный ток, а нужен переменный. Для подсоединения индукционного нагревателя аппарат придется разобрать и найти на схеме точки, где напряжение еще не выпрямлено.
  2. Нужно взять провод большего сечения и подобрать число витков путем расчета. Как вариант, медную проволоку Ø1.5 мм в эмалевой изоляции.
  3. Понадобится организовать охлаждение элемента.

Проверку работоспособности индуктивного водонагревателя автор демонстрирует в своем видео, представленном ниже. Испытания показали, что агрегат требует доработки, но конечный результат, к сожалению, неизвестен. Похоже, что умелец оставил проект незавершенным.

Как собрать индукционный котел

В этом случае дешевую китайскую плиту разбирать не нужно. Суть в том, чтобы сварить по ее размерам котловой бак, руководствуясь пошаговой инструкцией:

  1. Возьмите стальную профильную трубу 20 х 40 мм с толщиной стенки 2 мм и нарежьте из нее заготовок по ширине панели.
  2. Сварите трубки между собой по длине, стыкуя меньшими сторонами.
  3. Сверху и снизу к торцам герметично приварите железные крышки. Сделайте в них отверстия и поставьте патрубки с резьбами.
  4. К одной из сторон прикрепите сваркой 2 уголка, чтобы они образовали полку для индукционной печки.
  5. Покрасьте агрегат термостойкой эмалью из баллончика. Подробнее процесс сборки показан в видеоролике.

Окончательная сборка и запуск заключается в монтаже котла на стену и его врезке в систему отопления. Варочная панель вставляется в гнездо из уголков на задней стенке бака и подключается к электросети. Остается заполнить систему теплоносителем, стравить воздух и включить нагрев индуктора.

Здесь вас подстерегает та же проблема, что встречалась с предыдущей моделью. Несомненно, индукционный нагрев будет работать, но его мощности 2.5 кВт хватит для обогрева парочки небольших комнат при морозе на улице. Осенью и весной, когда температура не опустилась ниже нуля, самодельный котел сможет отопить площадь 35—40 м². Как его правильно подключить к системе, смотрите в очередном видеосюжете:

Инвертор от устройства для сварки.

Формирование электромагнитного поля за пределами индуктора требует мощной катушки с большим количеством витков, да и согнуть трубу тоже дело не из лёгких. Поэтому мастера рекомендуют сделать из трубы подобие сердечника, поместив её в индукционную катушку. Вообще, корпус устройства задумывался металлическим, но, в силу малых размеров индуктора, трубу заменяют на полимерную с металлической проволокой внутри. После сбора необходимых деталей можно приступить к изготовлению индукционного котла по приведённой ниже схеме

Нужно обратить внимание на последовательность шагов, так как от соблюдения этапов зависит результат

Сначала нужно закрепить металлическую сетку на один из концов полимерной трубы, чтобы нагревательные кусочки проволоки не проваливались во время эксплуатации.

С этого же конца трубы закрепляется переходник для дальнейшего соединения с отоплением.

Далее нужно нарезать проволоку, используя кусачки. Длина кусочков варьируется от 1 до 6 см. Потом эти кусочки нужно максимально плотно уложить в трубу так, чтобы в ней не оставалось свободного пространства.

Второй конец трубы проходит те же 2 начальных этапа: установка металлической сетки и переходника. Далее начинается этап изготовления индуктора: нужно намотать медную проволоку, при этом норма витков составляет 80-90 штук. К полюсам инвертора нужно подключить концы медной проволоки.

Нужно монтировать в систему отопления циркуляционный насос (если он отсутствовал). И, наконец, подключается терморегулятор. Он обеспечивает автоматизированную работу нагревателя.

Индуктор начинает создавать электромагнитное поле после запуска инвертора. Появляются вихревые потоки, нагревающие проволоку внутри трубы, и как итог – весь теплоноситель.

Так, создание индукционного нагревателя на базе сварочного инвертора довольно несложное дело. Тем более, у данного типа обогревания есть множество плюсов, которые вытекают в эффективность, долговечность оборудования и низкие финансовые затраты

Однако нужно помнить о мерах предосторожности, чтобы не пришлось переделывать всю работу заново, подбирать качественные детали и сохранять поэтапность сборки нагревателя

Современный рынок отопительного оборудования весьма насыщен всевозможными видами котлоагрегатов. Многие эксперты сегодня советуют выполнять монтаж газового котла, так как он является эффективным способом обогрева жилища.

В таком утверждении, конечно, никто не сомневается, но что делать в том случае, когда строение расположено далеко от газовых магистралей? В таком случае, оптимальным выходом будет установка электрического оборудования для обогрева дома.

Чтобы опередить скептиков, которые читая эти строки, задумываются о постоянном подорожании электроэнергии, мы предлагаем рассмотреть такой вид электрического обогрева помещения, как индукционное отопление. Поэтому, в нашей статье мы подробно остановимся на описании вихревого индукционного нагревателя, который без особых усилий можно выполнить своими руками, применяя при этом сварочный инвертор.

Самостоятельное изготовление индукционного водонагревателя

Помните, установка индукционного водонагревателя позволяет значительно снизить затраты на потребление электроэнергии. Конструкционные особенности данного механизма обеспечивают более быстрое нагревание теплоносителя по сравнению с остальными аналогами.

Изготовление индукционного прибора являетсянесложным процессом, который не требует значительных трудозатрат и наличия специальных навыков. Данную задачу может выполнить даже начинающий специалист.

Однако, перед проведением монтажных работ следует внимательно изучить технологическую последовательность выполнения работ.

Для самостоятельного изготовления водонагревателя необходимо подготовить следующие материалы, оборудование:

  • — высокочастотный инвертор (как правило, используют механизм от сварочного аппарата);
  • — толстостенный отрезок пластиковой трубы;
  • — стальную нержавеющую проволоку диаметром не более 7мм ;
  • — переходники;
  • — металлическую сетку;
  • — медную эмалированную проволоку;
  • — принудительный насос;
  • — бокорезы;
  • — терморегулятор.

Помните, в конструкции индукционного водонагревателя отсутствуют стандартные нагревательные элементы. Именно поэтому исключена вероятность выполнения дорогостоящего ремонта в случае необходимости. Также в бойлерах отсутствуют разъемные соединения, которые, зачастую, являются причиной образования случайных протеканий.

Рекомендации, которые следует учитывать в процессе обустройства водонагрева индукционного типа

Обеспечить соответствие сварочного тока инвертора и его мощности.

Оптимальной величиной тока является показатель не менее15А.

Используйте пятисантиметровые отрезки стальной проволоки. Данные элементы станут основой нагреваемого материала, который будет расположенв высокочастотном поле. Для этого металлическую проволоку следует нарезать, используя бокорезы.

  • Изготовить корпус нагревателя из толстостенной пластиковой трубы. Как правило, данный элемент конструкции должен иметь внутренний диаметр не менее 5 см.
  • Подключить переходник к трубе. Арматуру следует установить со стороны коллектора, который будет соединен с системой автономного отопления или водоснабжения.
  • Уложить металлическую сетку на дно пластиковой трубы. Благодаря этому будет предотвращена вероятность случайного пролития катанки.
  • Засыпать подготовленные отрезки проволоки внутрь пластиковой трубы. При этом процедуру следует выполнять до полного покрытия свободного пространства.
  • Установить на второй конец трубы переходной элемент.
  • Обмотать медным проводом подготовленную трубу.

Количество витков, как правило, должно составлять от 80 до 90.

Помните, изготовление индукционной катушки является самым важным этапом при выполнении данной работы.

  • Подключить конструкцию к автономной системе отопления или водоснабжения.
  • Встроить насос для обеспечения принудительной циркуляции теплоносителя.
  • Залить водой изготовленную конструкцию и подключить инвертор.
  • Подключить терморегулятор в разрыве основной линии индукционного инвертора.

Выполнение данной операции позволяет обеспечить возможность регулировки воды в автоматическом режиме.

Заземлить изготовленную установку.

Помните, включать индукционный водонагреватель следует только после заполнения конструкции теплоносителем. Невыполнение данного требования ведёт к неизбежному расплавлению пластикового корпуса прибора.

Особенности

Если вами создается индукционная печь своими руками, принцип работы и сборка которой изучается и производится по соответствующей схеме, вам стоит знать, что на скорость плавления в данном случае может повлиять один или несколько факторов, перечисленных далее:

— импульсная частота;

— гистерезисные потери;

— генераторная мощность;

— период выхода тепла наружу;

— потери, связанные с возникновением вихревых токов.

Если вами собирается печь индукционная своими руками, то при использовании ламп требуется помнить, что их мощность должна распределяться так, чтобы четырех штук было достаточно. При использовании выпрямителя получится сеть примерно в 220 В.

Принцип работы индукционного нагревателя

Индукционный нагрев невозможен без использования трех основных элементов:

  • индуктора;
  • генератора;
  • нагревательного элемента.

Индуктор представляет собой катушку, обычно выполненную из медной проволоки, с ее помощью генерируют магнитное поле. Генератор переменного тока используют для получения высокочастотного потока из стандартного потока домашней электросети с частотой 50 Гц.

В качестве нагревательного элемента применяется металлический предмет, способный поглощать тепловую энергию под воздействием магнитного поля. Если правильно соединить эти элементы, можно получить высокопроизводительный прибор, который прекрасно подходит для подогрева жидкого теплоносителя и отопления дома.

Галерея изображенийНезависимо от конструктивной сложности, габаритов и решаемых задач основными его компонентами являются индуктор, генератор вихревых токов и нагревательный элементНесомненным преимуществом индукционных нагревателей является быстрый разогрев при существенно более низких потребностях в электроэнергии по сравнению с другими нагревающими приборамиВеским минусом индукционных нагревателей признают обязательную необходимость в наличии источника энергии. Без электричества прибор совершенно бесполезенЕсли самодельный индукционный нагреватель установить на металлический отопительный трубопровод, то он будет не только эффективно греть теплоноситель, но и стимулировать движение нагретой жидкости по контуруДля того чтобы инвертор нормально работал в схеме с индукционной катушкой, его подключают через терморегулятор. К выходам подключают выпрямительные диоды, иначе система будет работать как электромагнит, а не как индукционный нагревательСамым простым генератором индукционных токов для самодельного нагревателя послужит инвертор, применяемый обычно в электросваркеИндукционную катушку, вырабатывающую вихревые токи, подключают к полюсам инвертора, при включении которого в сеть сразу начинает генерироваться тепловая энергияПринцип индукции применяется не только в подготовке теплоносителя и нагреве санитарной воды для гигиенических целей. Он используется в плавке металловСборка простейшего индукционного нагревателяБыстрое разогревание вихревыми токамиОбязательный доступ к источнику энергииНагрев металлической трубкиМодернизация обычного инвертораИспользование инвертора в качестве генератораТочки подключения индукционной катушкиПрименение индукции в плавке металлов

С помощью генератора электрический ток с необходимыми характеристиками подается на индуктор, т.е. на медную катушку. При прохождении через нее поток заряженных частиц формирует магнитное поле.

Принцип действия индукционных нагревателей основан на возникновении электротоков внутри проводников, появляющихся под воздействием магнитных полей

Особенность поля состоит в том, что оно обладает способностью на высоких частотах изменять направление электромагнитных волн. Если в это поле поместить какой-нибудь металлический предмет, он начнет нагреваться без непосредственного контакта с индуктором под воздействием созданных вихревых токов.

Высокочастотный электрический ток, поступающий от инвертора к индукционной катушке, создает магнитное поле с постоянно изменяющимся вектором магнитных волн. Помещенный в это поле металл быстро разогревается

Отсутствие контакта позволяет сделать потери энергии при переходе из одного вида в другой ничтожными, чем и объясняется повышенный КПД индукционных котлов.

Чтобы подогреть воду для отопительного контура, достаточно обеспечить ее контакт с металлическим нагревателем. Часто в качестве нагревательного элемента используют металлическую трубу, через которую просто пропускают поток воды. Вода попутно охлаждает нагреватель, что значительно увеличивает срок его службы.

Электромагнит индукционного прибора получают путем намотки проволоки вокруг сердечника из ферромагнита. Полученная в результате катушка индукции разогревается и передает тепло нагреваемому телу или протекающему рядом теплоносителю через теплообменник

Шаг 1: Компоненты

Основные компоненты высокочастотного индукционного нагревателя для нагрева металла электричеством — инвертор, драйвер, соединительный трансформатор и колебательный контур RLC. Вы увидите схему чуть позже. Начнем с инвертора. Это — электрическое устройство, которое изменяет постоянный ток на переменный. Для мощного модуля он должен работать стабильно. Сверху находится защита, которая используется, чтобы защитить привод логического элемента МОП-транзистора от любого случайного перепада напряжения. Случайные перепады вызывают шум, который приводит к переключению на высокие частоты. Это приводит к перегреву и отказу МОП-транзистора.

Линии с большой силой тока находятся внизу печатной платы. Много слоев меди используются, чтобы позволить им пропускать более 50А тока. Нам не нужен перегрев

Также обратите внимание на большие алюминиевые радиаторы с водяным охлаждением с обеих сторон. Это необходимо, чтобы рассеивать тепло, вырабатываемое МОП-транзисторами

Изначально я использовал вентиляторы, но чтобы справиться с этой мощностью, я установил небольшие водяные насосы, благодаря которым вода циркулирует через алюминиевые теплоотводы. Пока вода чистая, трубки не проводят ток. У меня также установлены тонкие слюдяные пластины под МОП-транзисторами, чтобы гарантировать отсутствие проводимости через стоки.

Процесс изготовления

Чтобы сделать такое устройство самостоятельно, не нужно обладать серьезными знаниями в электротехнике, и со сборкой конструкции справится любой человек.

Для этого нам понадобится кусок толстостенной пластиковой трубы. Она будет работать как корпус нашего агрегата. Далее нужна стальная проволока диаметром не больше 7 мм. Также, если необходимо подключать нагреватель к отоплению в доме или квартире, желательно приобрести переходники. Еще нужна сетка из металла, которая должна удерживать стальную проволоку внутри корпуса. Естественно, необходима медная проволока, чтобы создать катушку индуктивности. Также практически у каждого в гараже найдется высокочастотный инвертор. Ну уж в частном секторе такое оборудование можно отыскать без труда. Удивительно, но из подручных средств можно без особых затрат делать индукционные нагреватели своими руками.

Сначала необходимо провести подготовительные работы для проволоки. Ее нарезаем кусками длиной 5-6 см. Дно части трубы нужно закрыть сеткой, а внутрь насыпать куски порезанной проволоки. Сверху трубу надо также закрыть сеткой. Нужно сыпать столько проволоки, чтобы снизу доверху заполнить трубу.

Далее изготовим катушку. Основой выступит корпус из пластика. На него нужно намотать 90 витков меди.

Когда деталь будет готова, нужно установить ее в систему отопления. Затем можно подключать катушку к электричеству через инвертор. Считается, что индукционный нагреватель из инвертора – это очень простой и максимально бюджетный прибор.

Не стоит проводить испытания аппарата, если нет подачи воды или антифриза. Вы просто расплавите трубу. Прежде чем запускать эту систему, желательно сделать заземление для инвертора.

Создание усложненных приборов

Сделать нагревательную установку ТВЧ своими руками сложнее, но это подвластно радиолюбителям, ведь для ее сбора потребуется схема мультивибратора. Принцип работы аналогичен — вихревые токи, возникающие из взаимодействия металлического наполнителя в центре катушки и ее собственного высокомагнитного поля, нагревают поверхность.

Конструирование ТВЧ-установок

Поскольку даже небольшого размера катушки вырабатывают ток около 100 А, вместе с ними потребуется подключить резонирующую емкость для уравновешивания индукционной тяги. Существует 2 вида рабочих схем для нагревательной ТВЧ в 12 В:

  • целенаправленная электрическая;
  • подключенная к питанию сети.

  • целенаправленная электрическая;
  • подключенная к питанию сети.

В первом случае мини ТВЧ-установку можно собрать за час. Даже при отсутствии сети в 220 В можно использовать такой генератор где угодно, но при наличии автомобильных аккумуляторов как источников питания. Конечно, она недостаточно мощная, чтобы плавить металл, но способна нагреться до высоких температур, необходимых для мелкой работы, например, нагрев ножей и отверток до синего цвета. Для ее создания необходимо приобрести:

  • полевые транзисторы BUZ11, IRFP460, IRFP240;
  • автомобильный аккумулятор от 70 А/ч;
  • высоковольтные конденсаторы.

Вторая схема для индукционной установки нагрева в пластиковом корпусе более сложная, на основе драйвера IR2153, но по ней удобнее выстроить резонанс по регулятору в 100к. Управлять схемой необходимо через адаптер сети с напряжением от 12 В. Силовую часть можно подвести напрямую к основной сети в 220 В, используя диодный мост. Частота резонанса получается 30 кГц. Потребуются следующие элементы:

  • ферритовый сердечник 10 мм и дроссель 20 витков;
  • медная трубка в качестве катушки ТВЧ в 25 витков на оправку 5−8 см;
  • конденсаторы 250 V.

Вихревые нагреватели

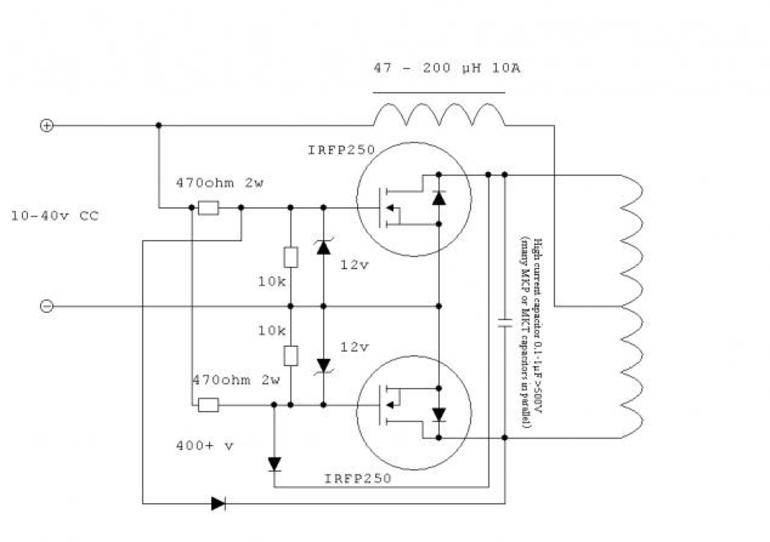

Более мощную установку, способную греть болты до желтого цвета, можно собрать по простой схеме. Но при работе выделение тепла будет довольно большим, поэтому рекомендуется устанавливать радиаторы на транзисторы. Также потребуется дроссель, позаимствовать который можно из блока питания любого компьютера, и следующие вспомогательные материалы:

  • стальной ферромагнитный провод;
  • медная проволока в 1,5 мм;
  • полевые транзисторы и диоды под обратное напряжение от 500 В;
  • стабилитроны мощностью 2−3 Вт с расчетом на 15 В;
  • простые резисторы.

Умельцы, знакомые со сваркой и управлением трехфазным трансформатором, способны еще больше повысить КПД устройства при одновременном снижении веса и размера. Для этого нужно сварить основания двух труб, которые послужат как сердечником, так и нагревателем, а в корпус после обмотки вварить два патрубка для осуществления подвода и отвода теплоносителя.

Важные рекомендации по сборке

Котлы этого типа просты в сборке, установке и дальнейшей эксплуатации. Существуют правила, которые помогут без труда оборудовать в доме индукционное отопление своими руками:

  • схемы и чертежи обязательно используются во время работы, только так можно получить котлы, которые будут функционировать качественно и бесперебойно;
  • самодельными агрегатами можно пользоваться только в закрытых системах обогрева, когда циркуляция воздуха действует за счет работы насоса;
  • разводка отопительной системы, работающая в комплексе с прибором, изготавливается исключительно из пластиковой или пропиленовой трубы;
  • чтобы предотвратить возможные неприятности, необходимо правильно установить нагреватель (он должен находиться на расстоянии 30 сантиметров от стенок и 80 сантиметров от поверхности пола и потолка).

Кроме этого, требуется оборудовать патрубок специальным подрывным клапаном, с помощью которого можно будет всегда удалить лишний воздух из отопительной системы, нормализовать давление и обеспечить оптимальные условия для работы.

Варианты самодельных устройств

На просторах интернета размещено достаточное количество разнообразных конструкций, создаваемых для различных целей. Взять индукционный малогабаритный нагреватель, сделанный из компьютерного блока питания 250—500 Вт. Модель, показанная на фото, пригодится мастеру в гараже или автосервисе для плавки стержней из алюминия, меди и латуни.

Но для отопления помещений конструкция не подойдет по причине малой мощности. В интернете есть два реальных варианта, чьи испытания и работа засняты на видео:

  • водонагреватель из полипропиленовой трубы с питанием от сварочного инвертора либо индукционной кухонной панели;
  • стальной котел с нагревом от той же варочной панели.

Теперь давайте подробнее разберем, как делаются индукционные нагреватели своими руками, а главное, — как они потом функционируют.

Изготавливаем нагревательный элемент из трубы

Если вы плотно занимались поиском информации по данной теме, то наверняка столкнулись с этой конструкцией, поскольку мастер выложил ее сборку на популярном видеоресурсе YouTube. После чего многие сайты разместили текстовые версии изготовления этого индуктора в виде пошаговых инструкций. Вкратце нагреватель делается так:

  1. Внутрь трубы из полипропилена диаметром 40 мм и длиной 50 см наталкиваются металлические ершики для мытья посуды (можно рубленую проволоку — катанку). Они должны притягиваться магнитом.
  2. К трубе припаиваются отводы с резьбами для подключения к отопительной сети.
  3. Снаружи вдоль корпуса приклеиваются 4—5 стержней из текстолита. На них наматывается провод сечением 1.7—2 мм² со стеклоизоляцией, применяющийся в сварочных трансформаторах.
  4. Варочная панель разбирается и «родной» индуктор плоской формы демонтируется. Вместо него подключается самодельный нагреватель из трубы.

Как нетрудно догадаться, роль нагревательного элемента здесь играют металлические ершики, находящиеся в переменном магнитном поле катушки. Если запустить варочную панель на максимум, одновременно пропуская через импровизированный котел проточную воду, то ее удастся нагреть на 15—20 °С, что и показали испытания агрегата.

Поскольку мощность большинства индукционных плит лежит в пределах 2—2.5 кВт, то с помощью теплогенератора можно обогреть помещения общей площадью не более 25 м². Есть способ увеличить нагрев, подключив индуктор к сварочному аппарату, но здесь есть свои сложности:

  1. Инвертор выдает постоянный ток, а нужен переменный. Для подсоединения индукционного нагревателя аппарат придется разобрать и найти на схеме точки, где напряжение еще не выпрямлено.
  2. Нужно взять провод большего сечения и подобрать число витков путем расчета. Как вариант, медную проволоку Ø1.5 мм в эмалевой изоляции.
  3. Понадобится организовать охлаждение элемента.

Проверку работоспособности индуктивного водонагревателя автор демонстрирует в своем видео, представленном ниже. Испытания показали, что агрегат требует доработки, но конечный результат, к сожалению, неизвестен. Похоже, что умелец оставил проект незавершенным.

Из сварочного инвертора

Самым простым бюджетным вариантом является изготовление индукционного нагревателя, используя сварочный инвертор:

  1. Для этого берём полимерную трубу, стенки её должны быть толстыми. С торцов монтируем 2 вентиля и подсоединяем разводку.
  2. Засыпаем в трубу кусочки (диаметр 5 мм) металлической проволоки и монтируем верхний вентиль.
  3. Далее, делаем 90 витков вокруг трубы медной проволокой, получаем индуктор. Нагревательным элементом является труба, генератором используем сварочный аппарат.
  4. Прибор должен стоять в режиме переменного тока с высокой частотой.
  5. Подсоединяем медную проволоку к полюсам сварочного аппарата и проверяем работу.

Работая индуктором, будет излучаться магнитное поле, при этом, вихревые токи будут раскалять рубленую проволоку, что приведёт к закипанию воды в полимерной трубе .

Шаг 2: Схема инвертора

Это схема для инвертора. Схема на самом деле не такая сложная. Инвертированный и неинвертированный драйвер повышает или понижает напряжение 15В, чтобы настроить переменный сигнал в трансформаторе (GDT). Этот трансформатор изолирует чипы от мосфетов. Диод на выходе мосфета действует для ограничения пиков, а резистор минимизирует колебания.

Конденсатор C1 поглощает любые проявления постоянного тока. В идеале, вам нужны самые быстрые перепады напряжения на цепи, так как они уменьшают нагрев. Резистор замедляет их, что кажется нелогичным. Однако если сигнал не угасает, вы получаете перегрузки и колебания, которые разрушают мосфеты. Больше информации можно получить из схемы демпфера.

Диоды D3 и D4 помогают защитить МОП-транзисторы от обратных токов. C1 и C2 обеспечивают незамкнутые линии для проходящего тока во время переключения. T2 — это трансформатор тока, благодаря которому драйвер, о котором мы поговорим далее, получает обратный сигнал от тока на выходе.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
