Инфракрасный пленочный теплый пол: обзор системы обогрева + инструкция по монтажу

Особенности укладки пленочного теплого пола под различные покрытия

Перед монтажом пленки нужно выполнить расчет и сделать проект раскладки. Сначала выполняется план помещения и отмечаются места для установки мебели. Приступая к монтажным работам, нужно заранее узнать особенности укладки материала с учетом напольного покрытия.

Особенности установки варьируются в зависимости от вида финишного материала

Пленочный теплый пол под ламинат

Ламинат — популярное покрытие, которое само по себе достаточно теплое и приятное. Но установка теплого пола поможет создать более комфортные условия в помещении без избыточной влажности.

Преимуществом применения данной технологии является то, что при монтаже пленочного теплого пола под ламинат не требуется стяжка. Как происходит процесс можно посмотреть на видео ниже:

Важное требование к укладке инфракрасного пола – ровное основание. Важно, чтобы на деревянном основании не было щелей или деформаций

Монтаж под ламинат

Паркет

Паркетная доска является достаточно хрупким материалом. При ее использовании запрещается прогревание более, чем на 27 градусов. Если применяется лаковое покрытие, то оптимальная температура – 21 градус.

При сочетании покрытия с системой «теплый пол» необходимо равномерно прогревать все планки, а доски должны быть из устойчивых к высоким температурам материалов.

Укладка под паркетную доску

Теплый пленочный пол под линолеум

Линолеум – замечательный вариант, так как недорогой и очень практичный. Данный материал легко вписывается в интерьер и за ним просто ухаживать. При использовании пленочного пола следует выбрать многослойный линолеум. Материал должен быть устойчивым к механическим воздействиям, деформациям и выцветанию. Но покрытие с толстым теплоизоляционным слоем не подойдет, так как оно сделает полы более холодным. Хорошим выбором станет линолеум не очень большой толщины, но с устойчивостью к нагреванию.

В таблице представлен пошаговый монтаж пленочного теплого пола под линолеум:

Фото	Процесс
	Кроме теплого пола, понадобится терморегулятор, теплоотражающий материал, защитная полиэтиленовая пленка скотч, нож, пассатижи, ножницы и отвертка
	Заранее следует выбрать место для терморегулятора на стене.
	Для теплоизоляции нужно уложить листы теплоотражающего материала, а затем приколоть их степлером.
	Полосы фиксируем между собой с помощью скотча.
	Термопленку нужно разложить медной полосой вниз. Материал разрезается на необходимые куски по специальной выделенной линии.
	Битумной изоляцией нужно изолировать медные шины. Изоляция должна по всему срезу прикрывать серебряные контакты.
	В месте будущего размещения проводов закрепляются зажимы. Контактный зажим нужно плотно зажать.
	Полосы термопленки необходимо зафиксировать скотчем.
	Провода вкладываем в контактный зажим и крепко фиксируем их. Места соединений изолируются битумной изоляцией.
	Датчик терморегулятора устанавливается под пленку на черную полосу. Крепить его нужно битумной изоляцией.
	Под датчик делается вырез, чтобы напольное покрытие оставалось равномерным.
	Вырезы также делаются под провода и контактные зажимы.
	Терморегулятор крепится на стену.
	Соединительные провода вставляются в терморегулятор в соответствии с инструкцией.
	Затем выполняется тестирование системы.
	Сверху укладывается защитная пленка.
	Поверх настилается финишное покрытие.

Теплый пленочный пол под плитку

Для плитки больше подойдут кабельные маты. Прежде чем установить теплое покрытие нужно сделать выравнивание и утепление пола.

Укладка пленки под плитку отличается от метода укладки под линолеум или ламинат. Пленочный материал может укладываться на имеющуюся основу сухим способом или на новую стяжку. При этом черновой пол, куда выполняется монтаж, должен быть ровным.

В некоторых случаях плитку укладывают на пластины из стекломагнезита или гипсоволокна. На инфракрасное полотно стелется полиэтилен, а затем листы, на которые монтируется керамика.

Монтаж теплого пола под плитку

Укладка финишного покрытия

Укладка финишного покрытия

Большим плюсом пленочного теплого пола является то, что он не требует заливки стяжкой. Если финишным покрытием является ламинат или паркет, то нагревательные элементы достаточно защитить полиэтиленовой пленкой или звукоизоляционной подложкой.

Если же финишное покрытие мягкое, например, линолеум или ковролин, то поверх термопленки нужно положить слой фанеры или ДВП. Он защитит пленку в случае повреждения финишного покрытия.

Еще одним несомненным плюсом является то, что при желании вы можете без особого труда демонтировать систему пленочного теплого пола, например, при переезде. Для этого вам нужно лишь выполнить все вышеописанные действия в обратном порядке.

Как подключить инфракрасный теплый пол своими руками

Подключение проводится в несколько этапов:

1. Выравнивание пола, его очистка. Уклон не должен быть более 3 мм.
2. Сверление отверстия под датчик. К штробе подводится кабель электрического питания.
3. Укладка тепловой изоляции. Рекомендуется применять отражающие материалы. Толщина изоляции должна находиться в пределах 3-5 мм.В качестве отражателя не рекомендуется использовать материалы, покрытые алюминиевой фольгой.
4. Монтаж матов. Установка пленки проводится по вектору к стене, где была предварительно пробита штроба под терморегулятор. Необходимо выдержать отступ от стен 10-20 см, определить зоны, где будет находиться тяжелая мебель, чтобы оставить их без обогрева.
5. Самостоятельная установка инфракрасных полов продолжается процессом изоляции концов пленки.
6. Зажимы. Заизолированные отрезки кабеля должны иметь на своих концах специальные зажимные устройства.
7. Подводка проводов. Они должны подключаться к зажимам параллельно. Провода должны находиться в области плинтуса.
8. Монтаж датчика температур. Терморегулятор устанавливается в заранее приготовленную штробу.
9. Подключение к питанию, тестовый запуск.
10. Звукоизоляция. Монтажные работы предусматривают применение рулонного материала. Может использовать мультифункциональное изделие для защиты от влаги и шумов.

Подключение терморегулятора проводится по аналогичному принципу работы с другими электрическими обогревателями. Так, с одной стороны к двум контактам подключаются 2 кабеля терморегулятора. С противоположной стороны подводятся провода от пленки. Центральные контакты ведут к сети электропитания. Устройство термодатчика имеет 2 заземляющих провода, которые нужно соединить клеммой.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

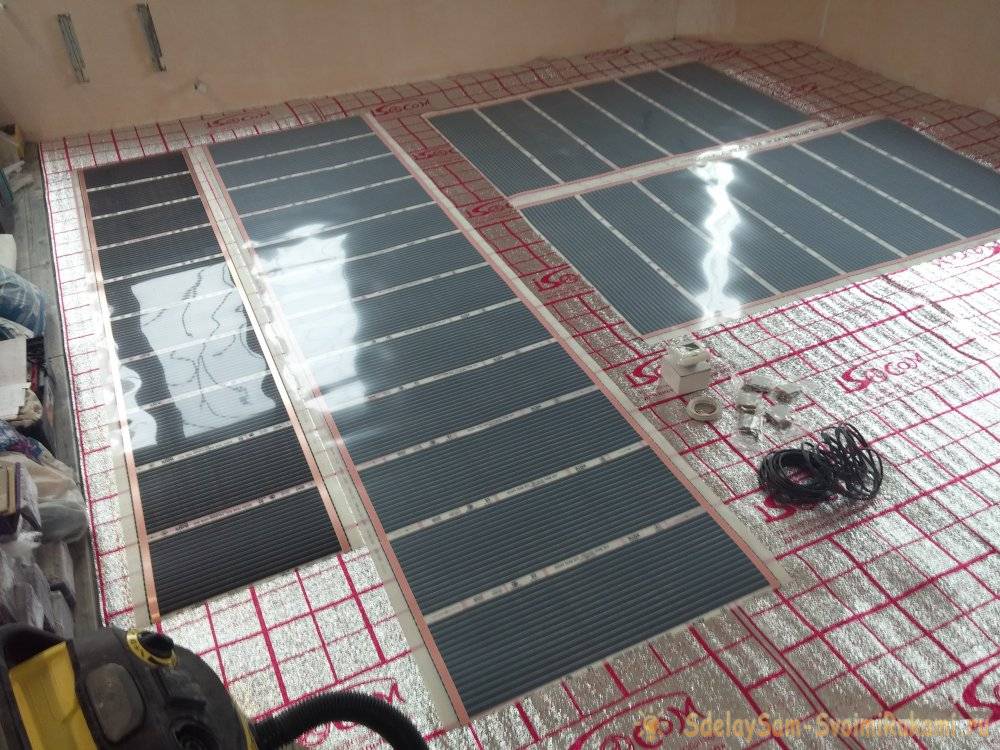

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Устройство инфракрасного теплого пленочного пола

Существует несколько видов теплого пола и каждый из них подходит тому или иному напольному покрытию.

Например, пленку лучше всего укладывать под паркетную доску, ламинат, линолеум или ковролин. Возможна установка инфракрасного пола и под плитку, но этот процесс более трудоемкий и не всегда будет идеальным вариантом.

Подобные нюансы возникают в связи с устройством самого пленочного пола и особенностями его установки.

Основой конструкции являются нагревательные пластины (инфракрасная пленка), а с двух сторон от них находится специальный электротехнический полиэтилен или полиэстер, который ламинирует все элементы.

При этом подобных слоев может быть сразу несколько. Чем их больше, тем меньше вероятность электрического пробоя. Однако полученное полотно не утрачивает гибкости и эластичности, что позволяет утеплять даже труднодоступные участки комнаты.

Качественный пленочный пол обладает полной герметичностью и водонепроницаемостью безопасен для здоровья человека, не содержит токсичных веществ.

Во время работы пленка вырабатывает инфракрасное излучение, которое состоит из лучей дальнего спектра. По общему составу оно похоже на солнечный свет.

Монтаж проводов и терморегулятора

• Подсоединение проводов. Снять с концов провода изоляцию. Подготовленный кончик скручивается, а затем вставляется в зажим, и плотно прижимается пассатижами или зажимом. Полученное на выходе соединение следует изолировать битумным скотчем. Такую изоляцию провести со всеми выходами проводов.
• Укладка проводов. Их нужно расположить на полу возле плинтусов, так их можно обезопасить от нагрузки, создаваемой декоративным покрытием. Чтобы это выполнить, нужно в теплоизоляции сделать углубление. В него заложить провод и зафиксировать его скотчем, чтобы он надежно к нему приклеился. У стен нужно создать более глубокие вырезы и проклеить их скотчем. Таким способом нужно прокладывать провода к терморегулятору от одного отрезка пленки к другому.
• Установка датчика. Терморегулятор фиксируется по центру второй секции, под него вырезается подходящее отверстие в утеплителе, а если понадобится, то и в самой пленке. Датчик нужно располагать под карбоновой полосой. Провод к нему должен идти без изгибов, под него также выполняется отверстие. Нужно учесть, что если финишное покрытие будет мягким, то расположение датчика нужно сделать в месте, где не будет прилагаться больших усилий на пол.
• Тестирование системы. Проверка работоспособности инфракрасного пола производится до укладки декоративного покрытия. При включении системы в сеть не должно быть никаких искрящихся участков или перегрева контактов. Проверить работу пола можно руками или специальным переносным датчиком, который определит температуру. После правильной установки пол нагревается равномерно. Не помешает обеспечить дополнительную защиту, используя для этого звукоизоляцию.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола

Подключать термостат можно как к розетке, так и непосредственно от электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Достоинства и недостатки «пленочного» отопления

В поисках альтернативного способа обогрева помещений, ученые обратили внимание на теплообмен в окружающей среде, происходящий за счет действия инфракрасных лучей. Интерпретация природного процесса легла в основу создания ИК-пленки

Пленочные инфракрасные нагревательные системы передают энергию напольному покрытию, которое перенаправляет его в помещение. Укладка инфракрасной греющей пленки производится значительно проще, удобней, быстрее, чем выполняется монтаж всех известных ныне типов теплых полов. Пленочные полы не нуждаются в заливке стяжки, чем существенно облегчают процесс устройства. После настила гидроизоляции поверх них можно сразу класть ламинат. Инфракрасные пленочные полы абсолютно безопасны. Применяются в обустройстве не только жилых помещений, но и детских садов, больниц. При использовании ИК систем для обогрева не создаются конвективные воздушные потоки, не поднимается и не распространяется пыль. Специфика действия ИК-систем позволяет использовать их в качестве эффективного средства для обогрева лоджий, входных групп, террас, открытых зон отдыха. Пленочные полы подходят для использования в деревянных постройках. Укладываться могут и в мансардах, т.к. не нагружают перекрытие. Для управления инфракрасной греющей системой устанавливается терморегулятор, для автоматизации процесса на полу располагают датчики, фиксирующие температуру и передающие сигнал управляющему устройству.

Применение инфракрасной пленки для обустройства теплого пола получило широкое распространение благодаря ряду преимуществ:

Универсальность. Поверх обогревающего слоя возможна укладка практически любого напольного покрытия. С помощью пленки можно утеплить стены и потолок.
Простота укладки. Для создания системы теплый пол не надо демонтировать старое основание, а саму процедуру получится выполнить самостоятельно. Специализированное оборудование не требуется.
Регулировка температура нагрева. К системе обогрева подключается терморегулятор с широким диапазоном режимов

Возможны дополнительные настройки управления: функция таймера, разделения помещения на разные зоны интенсивности нагрева и др.
Мобильность теплого пола. Переезжая на другое место жительство, конструкцию легко снять и расстелить на другой поверхности.
Компактность системы. Толщина ИК-покрытия (до 0,5 мм) практически не влияет на высоту пола, что особенно важно для помещений с невысокими потолками.
Низкая инерционность. Пленка быстро «включается» и эффект становится заметен через несколько минут.
Равномерность прогрева. Помещение отапливается по всему объему, «горячие» и «холодные» зоны отсутствуют.
Поддержание здорового микроклимата. ИК-лучи не пересушивают воздух и не сжигают кислород. Производители «пленочного отопления» указывают на лечебное воздействие ИК-излучения

Воздух ионизируется и очищается от бактерий.

Благодаря модульности, поломка одного участка пленки не приводит к сбою в работе всей системы.

Отопительная пленка выдерживает существенные динамические нагрузки. Ее можно монтировать в общественных учреждениях с высокой проходимостью. Срок службы системы ИК-обогрева – 15-20 лет

Инновационная технология имеет и отрицательные качества:

Электростатичность нагреваемых поверхностей повышается, и предметы начинают больше притягивать пыль.
После выключения системы обогрева помещение быстро остывает.
При монтаже важно учитывать расстановку мебели. Там, где будет стоять громоздкая мебель и техника больших размеров, ИК-пленку не укладывают

Несоблюдение требования может привести к перегреву системы.
Работа теплого пола приводит к повышению расхода энергоресурсов.
Покрытие боится влаги и контакта с острыми предметами.

Укладка «пленочного» обогрева должна выполняться аккуратно и с соблюдением норм безопасности.

Как подключить ИК пол к сети

Зачастую основные ошибки допускают именно на этапе подсоединения к электросети. Неправильный монтаж инфракрасного плёночного тёплого пола, ошибочное подключение напряжения и неверная установка датчиков, встречаются в каждом третьем случае самостоятельной укладки.

Как правильно выполнить эти работы?

Сразу после укладки пленки проводится изоляция контактных шин с помощью специальной битумной пленки. ИК теплый пол надо укладывать стороной, на которой находятся токопроводящие пластины вниз. По всему периметру проклеивается клейкая лента, играющая роль заземляющего слоя.
По краям пленки, на медные участки крепятся зажимы

При этом крайне важно не повредить целостность пленки, иначе пол в скором времени выйдет из строя. Зажим устанавливается под пленку на медную полосу и зажимается плоскогубцами

Крайне важно установить замок правильным образом, так как он является одноразовым и их количество в комплекте для монтажа ограничено.

Подключение пленочного теплого пола к терморегулятору выполняется следующим образом. В установленные зажимы параллельно подсоединяются провода. Кончик зачищенного провода вводится в отверстие замка, после чего поджимается. Провода прокладываются в стыках между матами.
Провода укладываются в вырезанных канавках в теплоизоляции и под плинтусом. Выходят к терморегулятору. Фиксируют местоположение с помощью скотча.
Датчики устанавливаются посередине второй секции. Под него вырезается канавка, соответствующая размерам термодатчика. Подключение воздушного датчика проводят в расстоянии 10-15 см от полового покрытия.
Подключение к терморегулятору выполняется традиционным способом. С одной стороны, в клеммы для монтажа подключают провода, идущие от датчиков температуры, с другой от зажимов ИК пленки. Посередине подводят питающие провода. Особенностью монтажа на большие площади является использование двухзонного, либо нескольких терморегуляторов одновременно.
Терморегулятор обязательно подключать к автомату. В качестве обязательной меры безопасности, устанавливается УЗО.

После проведения работ и подключения проводов к электрической сети, выполняется проверка работоспособности системы. Еще до того, как уложить финишное покрытие, пол включают в сеть и проверяют как работает каждая секция. Так как работа полов связана с инфракрасным излучением, нагрев будет ощущаться сразу.

Подключить пленочный теплый пол своими руками достаточно просто. При наличии определенных навыков, на монтаж системы отопления потребуется 1-2 часа. Достаточно тщательно соблюдать описанный поэтапный метод монтажа, чтобы выполнить работы самостоятельно и быстро.

Устройство инфракрасного пола

Сама система отопления выглядит как плотная пленка, на которую нанесены полоски карбоновой пасты. Именно она при подключении к электричеству выделяет поток инфракрасных лучей. Каждая полоса подключается с обеих сторон монтажными проводами к терморегулятору. Инфракрасные лучи нагревают и само покрытие, и, проходя сквозь него, все предметы, попадающие под воздействие потока.

Параллельное подключение всех элементов системы обеспечивает ее надежность – при поломке какого-либо элемента общая функциональность ИК пленки не пострадает.

Ширина выпускаемой производителем ИК-пленки стандартна – 1 м или 50 см. Длина рулона может быть разной, но стоит иметь в виду, что раскрой пленки возможен через 25,7 см. Это поможет сконфигурировать оптимальный вариант раскладки обогревающих элементов.

По мощности достаточно выбрать обогреватель на 150 Вт/м2. Это обеспечит нагрев покрытия до комфортной температуры 40 С. Более мощные, использовать не рекомендуется, так как повышенные температурные нагрузки могут негативно сказаться на ламинате.

В комплектацию системы входит термодатчик, набор проводов, изоляционные материалы. Блок терморегулятора рекомендуется приобретать для каждой комнаты отдельно. Подключать, для экономии, провода всей системы дома к единственному регулятору температуры нельзя. Это приведет к перерасходу энергии и превышению допустимой нагрузки на узел.

Плюсы пленочного отопления:

• Легкая установка всей системы отопления. Уровень пола не увеличивается. При монтаже можно не обустраивать термоизолирующий слой.
• Пол прогревается равномерно по всей площади. Нагрев элементов системы не превышает 40 градусов, тем самым исключается порча ламинированных панелей.
• Инфракрасные (ИК) лучи могут проходить сквозь покрытие, и создает комфортную температуру во всем помещении. Они не сушат воздух в доме и создают ионизирующий фон, который не только не приносит вреда, но и, как считают исследователи, полезен для проживающих в помещении людей.
• Полы при включении прогреваются очень быстро и при этом не требуют больших энергозатрат.
• Система надежна и долговечна, срок службы – несколько десятилетий.

Из минусов выделяют:

• Высокая цена.
• Прокладывание материала в обход мебели. При перестановке необходимо будет полностью переделывать всю систему обогрева.
• Попадание воды может вывести систему из строя.

Имеющиеся минусы по соотношению с неоспоримыми достоинствами, практически незначительны. Инфракрасный теплый пол вполне удачный вариант утепления полов. Может использоваться как самостоятельная система отопления, так и в дополнение к действующей.

У желающих выбрать для обогрева пленочный ИК пол могут возникнуть вопросы о безопасности для организма человека инфракрасного излучения. Доказано, что негативного влияния на человека ИК волны не оказывают. В пленочных полах присутствует такое же излучение, какое мы получаем стоя у электрического камина или раскаленной до красна печи старой русской бани.

Конструкция теплого пола такова, что электромагнитное излучение практически сведено к нулю, поэтому можно быть полностью уверенным, что никаких вредных для здоровья воздействий, для живущих в помещении людей, не будет.

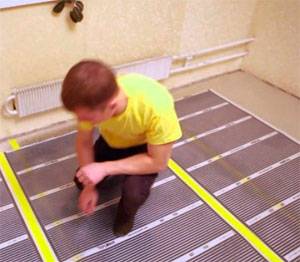

Укладка инфракрасной плёнки и подсоединение нагревательных элементов

Плёнку аккуратно разрезают по предназначенным для этого линиям, чтобы получить отрезки нужного размера. Укладывают термоплёнку навстречу к терморегулятору. Надо следить, чтобы медная полоса была внизу. Между собой плёнка фиксируется строительным скотчем.

Чтобы соединить вместе греющие элементы, поступают следующим образом:

• зачищенный кончик провода устанавливают внутрь контактных зажимов;
• зажим с проводами крепят на нагревательный элемент плёнки (один конец располагается на медной шине, другой — внутри конструкции);
• фиксируют с помощью пассатижи;
• изолируют места обреза шин и подключения электрического кабеля битумным скотчем.

Чтобы места соединений нагревательных элементов не выпирали, в теплоизоляционном слое для них вырезают углубления.

Техника безопасности

Установка инфракрасного теплого пола должна происходить с соблюдением всех норм техники безопасности и правила работы с электрооборудованием. Игнорирование этого вопроса может привести к выходу из строя системы или возгоранию в результате короткого замыкания или перегрева. В первую очередь для любого теплого пола необходимо придерживаться таких правил:

• при общей мощности системы больше 2,0 кВт подключение необходимо проводить отдельной веткой от электрощитка;
• также для такой системы целесообразно использовать УЗО, характеристики которого необходимо уточнить в инструкции к конкретному типу теплого пола;
• сечение подводящих электрических проводов выбираем исходя из значения тока, который через него будет проходить;

Выбор сечения провода.

Сгоревшая пленка, из-за точечной нагрузки.

Пример возгорания пленки под ножкой шкафа приведен на фотографии выше. При соблюдении всех правил и требований монтажа теплого пола вы получите долговечную и экономную систему для обогрева дома или квартиры. Такие системы допустимо устраивать и на полу балкона или лоджии.

Основные ошибки новичков при монтаже инфракрасного пола своими руками

Перед началом работ стоит ознакомиться с этой информацией, ведь именно она может спасти вас от незапланированных расходов и поможет сделать все правильно.

1. Укладывать ИК пол можно только на сухую и ровную поверхность, влага может привести к короткому замыканию.
2. Пленка внахлест не укладывается и может сгореть, мощность системы надо учитывать на пике ее работы, чтобы ничего не плавилось в будущем
3. Длина полосы не может превышать 8 метров. Если вам немного не хватает – добавьте другую или оставьте этот участок помещения.
4. Скрутки проводов недопустимы, сразу запаситесь обжимными инструментами и битумной лентой.
5. Соблюдайте расстояние между полосами от 2 см и более.
6. Работа при отрицательной температуре приведет к трещинам в термопленке, она может перемерзнуть.
7. При креплении теплого пола нельзя использовать металлические предметы (шурупы, гвозди, саморезы, скобы и прочее).

Мы разобрали, как подключить инфракрасный теплый пол своими руками и чего нельзя делать, но помните, что в любой работе лучше 10 раз проверить, а потом только сделать

Внимание – залог экономии и безопасности! Теперь посмотрим видео правильного монтажа инфракрасного пола

Подключение и тестирование инфракрасного пленочного пола

Подключение уложенных нагревательных ИК-полос выполняется с использованием многожильных медных проводов с сечением в 1,5-2,5 мм. А тестирование пленочных теплых полов нужно проводить при температуре в 30°С, не выше. И внимательно отслеживать возможные искрения, нагревание соединений и пр.

Принцип подключения терморегулятора инфракрасной пленки ничем не отличается от принципа подключения других теплых электрических полов:

• с одной стороны в 2 контакта вставляют провода термодатчика;
• с противоположной же стороны (также в 2 контакта) ставят провода теплого пола;
• а 2 центральных контакта остаются под электропитание.

Что же касается заземляющих проводов, то они в контакты не вставляются, а лишь соединяются и зажимаются клеммой.

Теплый пленочный пол инфракрасного излучения — прекрасная альтернатива другим нагревающим электрическим системам. В то числе в вопросах монтажа — ведь его можно класть без мокрой стяжки. К тому же этот пол легко переезжает вместе со своими владельцами — его можно не только собрать, но и разобрать самостоятельно.

Выводы

Таким образом, несмотря на то, что инфракрасный пол появился не так давно на рынке, он уже успел завоевать популярность среди отечественных потребителей. Данная конструкция отличается массой преимуществ. К тому же монтаж проводится достаточно просто.

Зная, как подключить инфракрасный теплый пол можно неплохо сэкономить финансы.
