Септик из бетонных колец: устройство и инструкция по монтажу

Принцип работы септика

Септик – это оптимальный вариант для самостоятельной проектировки и обустройства канализации. Альтернативой септику может выступать выгребная яма – но она требует периодической откачки, и потому может рассматриваться лишь как временное решение.

Также вместо септика можно установить станцию биологической очистки, только вот стоимость таких станций достаточно высока, да и для полноценного функционирования требуется постоянное поступление электроэнергии.

На фоне этого установка септика своими руками действительно выглядит оптимальным решением. Достаточно один раз потратить время, силы и средства на его возведение – и можно забыть о периодическом вызове ассенизаторов.

Если при строительстве септика был обеспечен хороший дренаж, и объем септика это позволяет – то работать без откачки септик будет не один десяток лет.

Септик при откачке

Перед тем, как приступить к описанию процесса обустройства септика, разберемся с принципом его работы. Современный септик – это система из нескольких (чаще всего двух или трех) емкостей.

Первая емкость – отстойник. В отстойник из канализационной сети попадают канализационные стоки, и здесь же происходить процесс бактериального разложения органики на воду и безопасный нетоксичный ил.

Ил постепенно оседает на дно отстойника, а вода через переливное отверстие поступает в следующую камеру – фильтрационный колодец.

Образующиеся в ходе разложения органики газы удаляются из полости отстойника через вентиляционную трубу.

В фильтрационном колодце вода постепенно впитывается в грунт, а так как содержание органики и примесей в ней минимально (они либо разложились под воздействием бактериального комплекса, либо осели в отстойнике), то загрязнение грунта вам не грозит.

Современная промышленность предлагает множество моделей септиков. В то же время необязательно тратиться и приобретать септик промышленного производства – при определенной сноровке и знании технологии можно самостоятельно сделать септик, используя либо подходящую емкость, либо бетонные кольца для колодцев.

Расчет необходимого объема

Как правильно рассчитать объем автономной канализации? Главным показателем при расчете объема является потребление воды на одного человека в сутки. Один жилец расходует 150-200 л воды. Для правильного расчета стоит потребляемый объем на одного умножить на число всех проживающих в доме. Выходит суточное потребление воды на семью, плюс запас на 200 л, учитывая приход гостей.

Согласно строительным нормам стоковая яма должна содержать в себе объем отходов за трое суток. В среднем на семью из 3-4 человек объем очистного сооружения не меньше 3-4 м³. Цифра суточного потребления не превышает одного м³ — ставьте одно кольцо, если потребляемый объем колеблется от 1 до 8 м³ — септику необходимо две емкости.

Технические характеристики

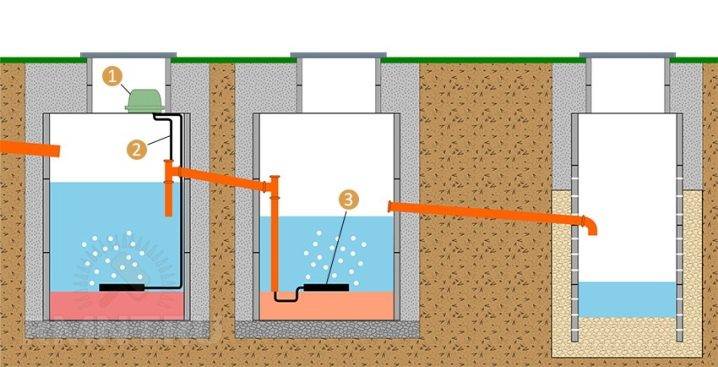

Переливной бетонный септик представляет собой резервуар, состоящий из одной, двух или трёх камер-отсеков. Количество секций зависит от предполагаемого объёма стоков и интенсивности слива, поэтому рассчитывается для каждого проекта индивидуально.

Для загородного дома с большим количеством проживающих подойдёт трёхкамерный септик, в котором два первых резервуара имеют герметичное исполнение, а последний оборудуется донным фильтром из щебня и служит для отвода стоков в грунт.

  • Вторая камера называется дренажной и предназначена для дополнительной фильтрации стоков. Для этого в отсеке устанавливаются дополнительные фильтры, выполненные из гравийно-песчаной или гравийно-щебёночной смеси. Дно второй камеры также тщательно бетонируется.
  • Для улучшения качества очистки второй отсек часто оборудуют системой аэрации. В третьем отсеке осуществляется окончательная очистка загрязнённых вод, которая возможна благодаря системе фильтрации через песчано-щебёночный субстрат. Эта камера не имеет дна, и отфильтрованная жидкость уходит в землю.

Двухкамерный септик является наиболее распространённым видом автономных очистных сооружений и представляет собой конструкцию, состоящую из двух колодцев высотой 90 см и диаметром от 70 до 200 см. Оптимальным считается вариант колодца, состоящего из трёх колец диаметром в один метр.

  • Первая секция осуществляет приём и отстаивание грязной воды и имеет герметичное исполнение. Промежуточное звено в виде аэратора здесь отсутствует: из отстойника жидкость сразу поступает на фильтрацию во второй колодец, из которого через систему песчано-щебёночного фильтра, уходит в грунт.
  • Перелив воды между резервуарами осуществляется благодаря переходному патрубку, который находится на определённой высоте, и вода, достигнув его уровня, начинает переливаться во второй отсек.

Однокамерный септик представляет собой резервуар-накопитель, в котором очистка и отвод воды не производятся. Загрязнённая жидкость из таких конструкций откачивается самостоятельно при помощи дренажного откачивающего оборудования.

Подготовка

После определения места для септика и подсчета необходимого объема стоков, легко можно определиться и с требуемым объемом септика. От его объема зависит количество бетонных колец, плит для днища и покрытия (можно использовать готовые кольца с днищами).

После приобретения и получения всех материалов, необходимо:

Подготовить котлован. Котлован стоит копать сразу для всех камер (большой котлован), с запасом для монтажа колец на 0,5-1 метр с каждой стороны. Глубина котлована должна соответствовать полной высоте септика.

Днище котлована выровнять и отсыпать песчаной подушкой, толщиной 0,1-0,2 метра. Подушку утрамбовать.

Копку котлована осуществлять только механизированным способом. При сооружении септиков небольших объемов (до 4 кубов), можно обойтись ручным способом.

Приобрести цемент, песок, щебень, канализационные трубы, битумную мастику, колодезный люк. Позаботиться о наличии необходимого инструмента.

Расчет емкости и выбор конструкции септика

Объем стоков – базовая величина, принимаемая в расчет при проектировании любого очистного сооружения. Санитарные нормы устанавливают ее на уровне 200 л/сутки на одного человека. Кроме этого, емкость септика должна быть равна 3-х суточному объему канализационных стоков. Исходя из этих двух условий, можно рассчитать вместимость сооружения. Так, например, семейству из 4-х человек потребуется септик объемом: 4 х 200 л/чел х 3 = 2 400 л. (2,4м3).

Второй вопрос, который нужно решить – количество камер очистки: одна, две или три. Если на даче постоянно проживает не более 3 человек, то можно ограничиться одной камерой.

При большем количестве жильцов (4-6 человек) канализация на даче из бетонных колец делается двухкамерной. Она лучше справляется с большим потоком канализационных стоков. Три очистные емкости используют в домах, где проживает несколько семей.

Каждая камера септика выполняет определенные задачи:

  • В первой происходит отстаивание стоков и анаэробное (безкислородное) разложение органики. Тяжелые частицы здесь оседают на дно, а легкие всплывают вверх. Осветленная вода перетекает по трубе во вторую камеру;
  • Во второй емкости стоки проходят дополнительную бактериальную очистку и отводятся в фильтрующую траншею или колодец. Здесь происходит кислородное (аэробное) разложение органики.

Выбор способа фильтрации зависит от уровня грунтовых вод и вида почвы. В рассасывающем колодце вода уходит в грунт через перфорированные стенки и дно, отсыпанное мелким щебнем.

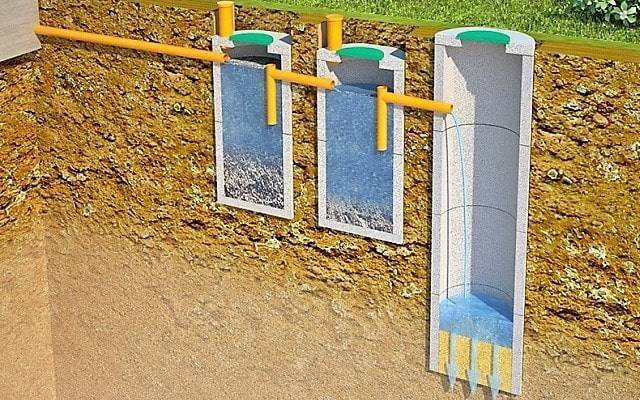

Двухкамерный септик из ЖБ колец с фильтрующим колодцем

При высоком уровне почвенных вод и плохо впитывающем влагу грунте (глина, суглинок) делают рассасывающую траншею (поле фильтрации). В нее укладывают перфорированную трубу, обернутую геотекстилем, и засыпают дренажным материалом (щебень, гравий + песок). За счет большой длины трубы и наличия фильтрующей засыпки, процесс финишной очистки идет нормально даже в тяжелом и влажном грунте.

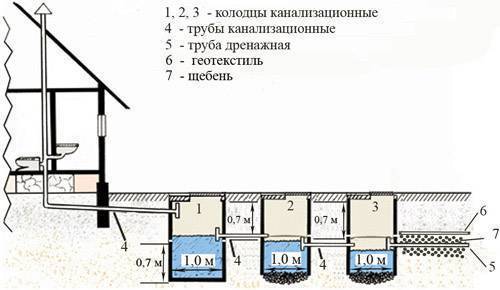

Трехкамерный септик с  фильтрующей траншеей

Определив емкость, количество камер и вид фильтрационного сооружения можно переходить к выбору места на участке. В этом деле вам поможет схема. На ней указаны минимально допустимые расстояния от очистного сооружения до источников воды, деревьев и дороги.

Санитарные разрывы между септиком, источником воды и другими объектами

Из данной схемы видно, что самое большое удаление канализационного сооружения должно быть от источника питьевой воды (50 метров). На дачном участке площадью 5 соток это требование невыполнимо. Здесь придется ставить устройство обеззараживания питьевой воды ультрафиолетовой лампой или использовать привозную бутилированную.

Кроме соблюдения санитарных разрывов, септик нужно разместить так, чтобы до его камер можно было дотянуться шлангом ассенизаторской машины.

Принцип работы и преимущества


емкостейих распада на жидкость и твердую частьбактериальную флору

Во втором колодце происходит очищение жидкой части. Данная емкость, также имеющая забетонированное дно, соединяется с главным колодцем особым переливом, в котором дополнительно фильтруются поступающие стоки.

Последняя емкость — дренажный колодец— имеет песчаное дно. Такая конструкция необходима для полной фильтрации сточной жидкости, которая затем попадает в грунтовые воды.

Септическая система из бетонных колец обладает рядом неоспоримых достоинств:

  • У пользователя подобного инженерного устройства нет необходимости часто обращаться к услугам компаний, занимающихся очисткой выгребных ям. Подобную процедуру достаточно проводить один раз в несколько лет.
  • Септик полностью работает в автономном режиме без затрат электроэнергии. Для такой канализационной системы не нужно устанавливать дополнительные насосы или дренажные конструкции.
  • Строение септической системы настолько элементарно, что ее возведением может заняться даже человек, имеющий лишь общие строительные навыки.
  • По желанию пользователя можно устанавливать железобетонные кольца любого размера.
  • Железобетонный септик, в отличие от стального или пластикового, прослужит в несколько раз дольше.
  • Установка из железобетона осуществляет более эффективное очищение сточных вод, нежели конструкции из других материалов.
  • Затраты на закупку бетонных колец для канализации и дальнейшую установку системы минимальны.

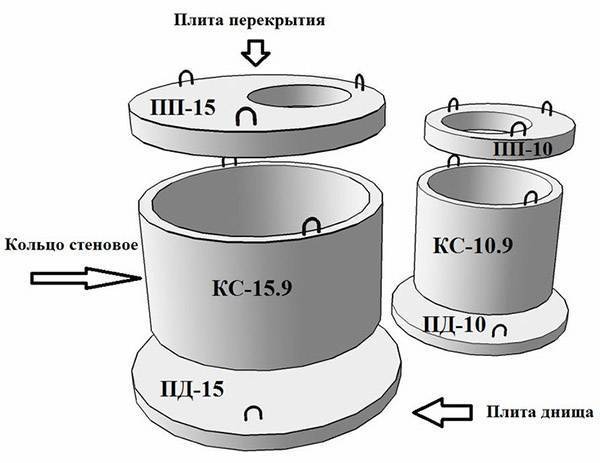

Стоимость ЖБИ изделий

Тип конструкцииНаружный диаметр, ммВнутренний диаметр, ммВысота, ммМасса, кгЦена колодезного кольца, рубли
Железобетонное кольцо840700300122600
600244800
9003661000
116010006001200
9005501300
154014006004601700
9007001900
168015006005601900
9008502200
186017006007302500
90011002800
220020006009003400
9001503800
Днище для септика12001002001300
16001305001900
17006002200
190015010002800
220013003800
Бетонные крышки (плита перекрытия с отверстием для люка септика)12007001302001300
1502401800
16001404501900
1505002600
17001406002200
1506802900
19001609402800
18010603600
220016013003800
18014005200
Кольцо доборное (используется в качестве горловины колодца)90070015060500
Кольцо опорное (поверхность для установки люков)8405807050

Объем септика для дачи, загородного дома или другого объекта в первую очередь зависит от числа потребителей. Стандартный минимум стоков на одного человека в день составляет 200 л, а с учетом необходимости трехдневного отстаивания он достигает 600.

Стоимость монтажа под ключ

На общую величину затрат влияет много факторов: объем септика и число резервуаров, расстояние до объекта, сложность обработки грунта, доступность для подъезда спецтехники и транспортировки колец. Провести установку изделий друг на друга правильно без привлечения подъемных машин очень сложно, обычно владельцы домов заказывают полный комплекс услуг монтажа у профессионалов под ключ. Их ориентировочная стоимость составляет:

Вид работЕд. изм.Цена, рубли
Анализ грунта, составление проекта1 штОт 1500
Копка и монтаж кольца1 шт. диаметром от 1 м высотой до 90 см2500
Заливка цементной стяжки на дно септика1 шт.1000
Прокол кольца для повода канализации250
Обустройство перелива (подготовка двух отверстий и подсоединение труб)2000
Монтаж крышки (ж/б перекрытия)500
То же для люка из пластика300
Укладка линии канализации (земляные работы, обустройство подушки, размещение и оборачивание труб, обратная засыпка грунтом) *м.п.1000
Организация донного фильтра из щебня *10 см1500
Засыпка глиняного замка вокруг верхнего бетонного кольца с целью защиты от атмосферной влаги *1 м вокруг, на 1 м вглубь4000
Переноска грунтаДля одного кольца на расстояние в пределах 40 м1000

* — с учетом стоимости стройматериалов.

Итоговая цена с установкой под ключ варьируется от 20000 (2 кольца, один общий резервуар с объемом около 1,4 м3, для 1-2 человек) до 60000 (схема 3×3, для 5-6 пользователей) рублей. Затраты возрастают в случае:

  • Отсутствия подъездных путей к месту монтажа, при проведении работ вручную цена возрастает на 1300-1500 рублей для каждого отдельного кольца (в зависимости от веса).
  • Необходимости переноса выкопанного грунта за пределы участка, такие услуги оговариваются и оплачиваются отдельно.
  • Удаленного расположения. Существует определенный минимум, при котором транспортировка бетонных колец для канализации и других материалов входит в общую смету, при его превышении доставка оплачивается дополнительно.

Выбор места под септик

Место под очистное сооружение выбирается с соблюдением определенных правил

Место под очистное сооружение выбирается с соблюдением следующих правил:

  • От септика до скважины или колодца должно быть не менее 30 м.
  • На рельефе очистное изделие устанавливается ниже по склону, чем другие строения.
  • От фундамента жилого дома до очистного сооружения стоит отступить не менее 5 м.
  • От открытых водоёмов до септика должно быть не менее 10-15 м.

Также стоит помнить, что канализационный трубопровод прокладывается с уклоном от дома к септику. При этом на каждый метр длины уклон составляет 2 см. Траншею под трубопровод роют на глубине 0,9-1 м.

Если вы решили делать очистное сооружение из ж/б изделий своими руками, то придется придерживаться определенной последовательности

Видео в конце статьи наглядно показывает устройство септика. Если вы решили делать очистное сооружение из ж/б изделий своими руками, то его строительство ведётся в такой последовательности:

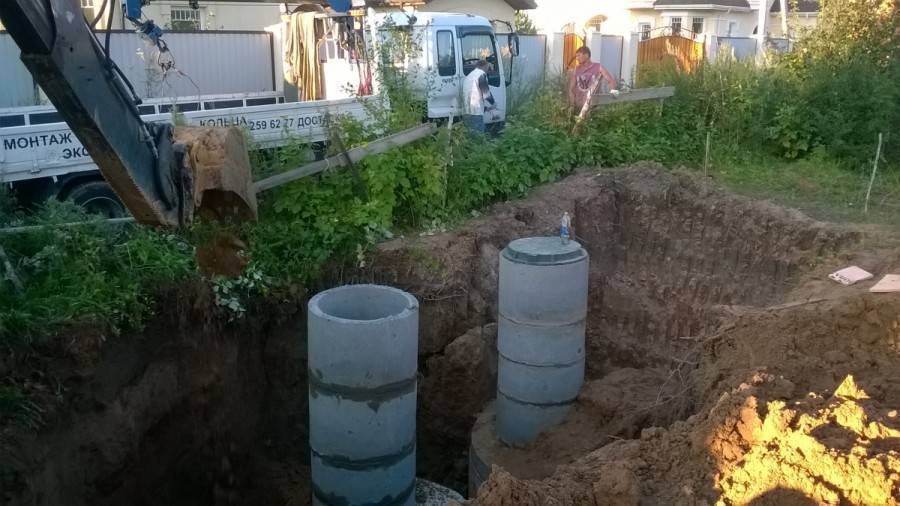

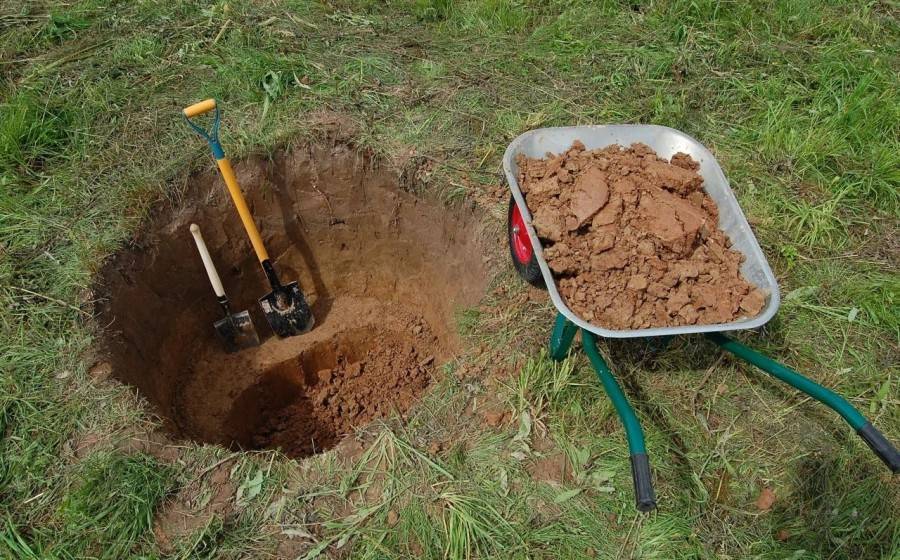

  1. Котлован под септик можно выкопать лопатой или при помощи строительной техники. При этом габариты ямы должны немного (на 20 см) превосходить размеры колец.

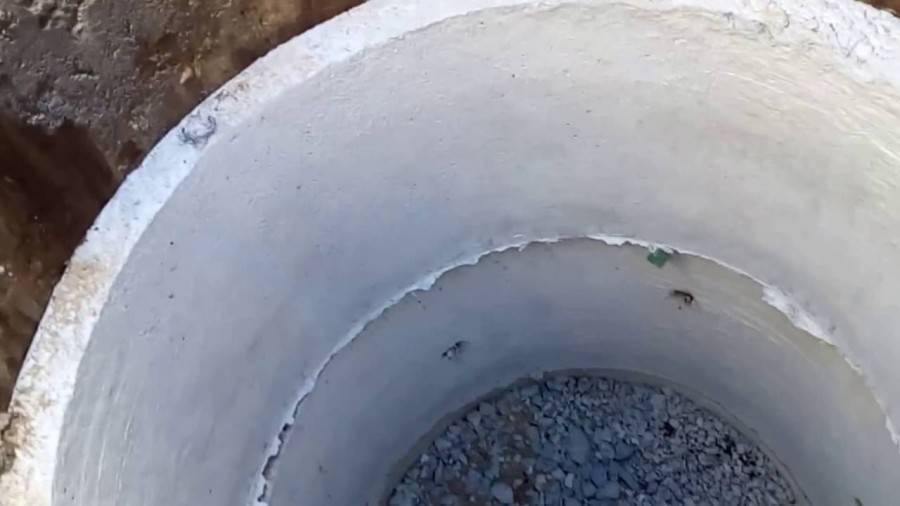

  2. Теперь необходимо подготовить основание на дне ямы под бетонные кольца. Можно уложить заводскую бетонную плиту или выполнить основание из монолитного бетона. Для этого вяжется арматурная сетка с ячейками 20х20 см, укладывается на дно и заливается бетоном слоем не меньше 20 см. Причём бетонная основа может делаться под каждый из колодцев или быть общей для всех камер.

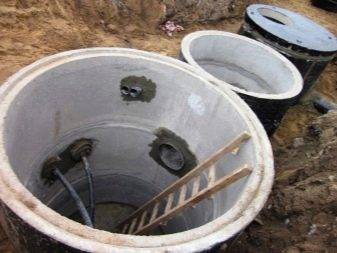

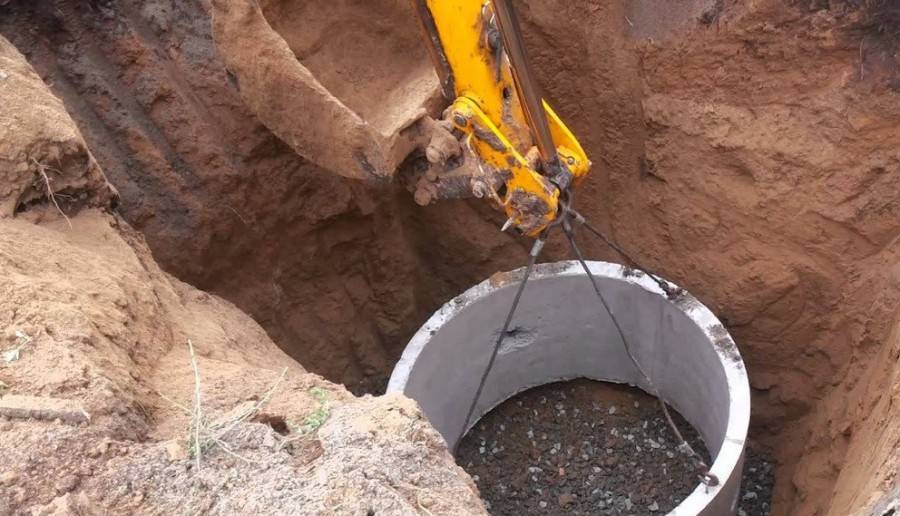

  3. Теперь на подготовленную основу устанавливаются ж/б элементы. После сооружения колодца в его стенках размечаются и пробиваются отверстия под трубопровод и тройники. Для этого можно использовать болгарку и перфоратор.
  4. Далее между колодцами устанавливают соединительные трубопроводы и подключают сливную трубу.
  5. Выполняем гидроизоляцию бетонных колец. Для этих целей наружную поверхность необходимо обмазать жидкими полимерными мастиками, битумным составом или жидким стеклом. Также для этих целей можно использовать специальную бетонную смесь с добавками, которая сделает кольца водонепроницаемыми. С особой тщательностью заполняются швы между элементами.
  6. Устанавливаем крышки над камерами. При этом крышки над первым и вторым отстойником должны иметь люки для удаления осадка.
  7. Теперь сооружаем вентиляцию. Для этого в крышке над второй камерой устанавливаем вентиляционную трубу, возвышающуюся над поверхностью земли на 50 см.
  8. На данном этапе можно выполнять обратную засыпку. Грунт засыпается между стенками котлована и конструкцией и трамбуется через каждые 20-30 см. Крышка засыпается грунтом так, чтобы люк был на поверхности.

Обслуживание очистного сооружения из ж/б колец сводится к наблюдению за уровнем сточной жидкости во всех камерах. При необходимости выполняют их очистку.

Видео об устройстве двухкамерного очистного сооружения из бетонных колец:
