Как настроить котел бакси на экономичный режим

Какие материалы нужны для подключения

Материалы для подключения обычно поставляются в комплекте с терморегулятором. Это, прежде всего, сам прибор, а также монтажный кабель и крепёж. С их помощью устройство подсоединяется к газовому котлу и закрепляется на стене.

Какие инструменты требуются для установки

Для подсоединения терморегулятора могут понадобиться:

• отвёртка;
• дрель;
• бокорезы;
• термометр.

Бокорезами можно зачистить концы проводов термостата, но как правило на них уже стоят клеммы, которые прикручиваются к контактам газового котла для выносного термостата.

Дрель необходима для отверстий в стене, в которые устанавливаются дюбели. В них закручиваются шурупы, на которые и крепится устройство. Необходимость в дюбелях отпадает, если стена деревянная.

Термометр понадобится для проверки температуры воздуха после запуска терморегулятора.

Порядок подключения

На период подключения оба прибора не должны работать. Для соединения термостата и газового котла необходимо изучить технические паспорта обоих приборов и следовать схемам и инструкциям по подключению. Концы кабеля для терморегулятора необходимо прикрепить к предназначенным для этого контактам газового котла.

Затем кабель нужно протянуть вдоль стены до места монтажа термостата. После этого в выбранной точке (обычно она находится в самом холодном жилом помещении) прибор прикручивается к стене. Наконец, проводится настройка и проверка устройства.

Как провести проверку работы прибора

Для проверки устройства необходимо выставить максимальную температуру. Затем нужно включить газовый котёл и вывести его на режим с максимальным коэффициентом полезного действия (КПД).

По достижении комфортной температуры надо точно измерить её рядом с терморегулятором и установить на нём в качестве порога для отключения.

Затем в течение часа нужно проследить, включает ли термостат отопитель, когда воздух остывает в пределах 0.5-2 °C. Если это происходит, то приборы работают правильно.

Особенности работы газовых котлов

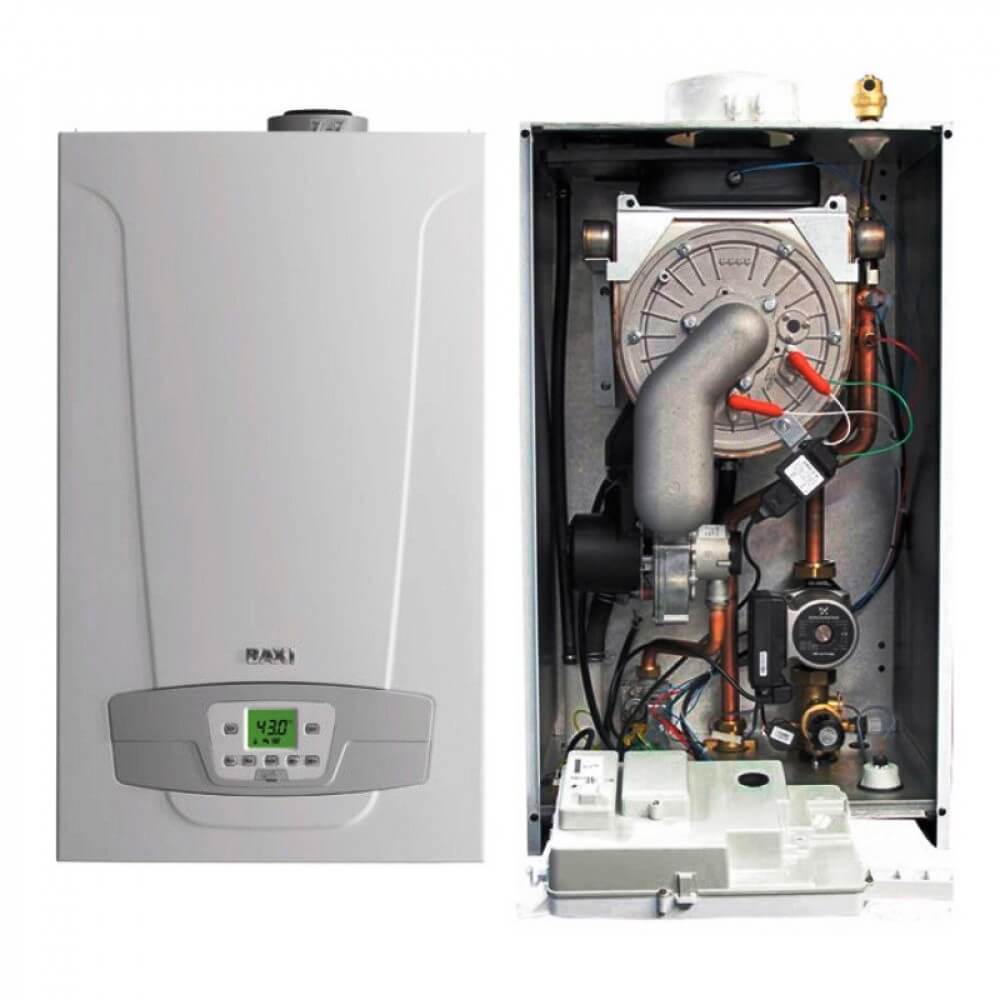

Любой газовый котел, который производится под маркой «BAXI», обладает надежным корпусом и системой автоматики, которая регулирует работу различных узлов. Благодаря ее наличию контролируется функционирование разных узлов. Кроме того, котел имеет камеру сгорания и горелку – основные элементы устройства. Котлы «BAXI» оснащаются прочными расширительными бачками и теплообменником, который может быть 2 типов:

• Сдвоенный. В нем соединены 2 части. Одна из них представлена медной трубкой и несколькими пластинками, по которым подается тепло. Вторая часть предназначается для нагрева воды, которая используется в бытовых нуждах.
• Битермический. Такие теплообменники выполняются из 2 трубок, имеющих разный диаметр. Они вставляются друг в друга. Трубка меньшего диаметра предназначена для воды, поступающей на бытовые нужды, большего – радиаторного отопления.

Двухконтурные газовые котлы «BAXI» имеют 2 направления работы. Первый контур используется для обогрева жилья за счет поступления нагретого теплоносителя в систему радиаторов. Второй предназначен для нагревания воды, используемой в бытовых нуждах. В качестве топлива используется газ. Вода служит энергоносителем, распространяемым по теплообменнику.

При сжигании газа теплообменник нагревается. При этом включается насос, который качает воду для бытовых нужд. Температура воды, идущая в радиатор, на выходе имеет температуру от 35 градусов. Она может нагреваться до 80 градусов. Такие приборы представляют собой мини-котельные. Если вода достигает установленного температурного показателя, газ начинает поступать менее интенсивно. Это приводит к переходу котла в режим ожидания.

Начинается нагрев теплоносителя с минимальным показателем мощности. Спустя минуту прибор достигает максимального показателя.

Все напольные газовые котлы «BAXI» оснащаются элеткророзжигом. Пламя контролируется автоматикой. Благодаря этому в доме поддерживается заданная температура. Лучше, если в котел будет установлен фильтр. Это обусловлено тем, что вода в большинстве случаев оказывается жесткой. Благодаря установке фильтра на нагревательных элементах не образуется накипи.

Котлы «BAXI» отличаются высокой степенью экологичности. Благодаря наличию автоматики обеспечивается высокая степень безопасности эксплуатации котлов.

Схемы подключения термостатов ZONT H-1, H-2, H-1V к котлам BAXI в режиме OpenTherm

Батареи разогреваются буквально за несколько минут. В двухконтурных сериях трехступенчатый клапан меняет приоритет ГВС и отопления в зависимости от нужд потребителя. Реализовано это за счет того, что внутри трубки, по которой течет жидкость из системы отопления, есть еще одна трубка меньшего диаметра, по которой протекает водопроводная вода.
Кран слива;
На видео схемы подключения двухконтурного газового котла видно, что включение в систему бойлера не представляет сложности. Система работает таким образом: в котле нагревается теплоноситель, по подающему трубопроводу газ подается в радиатор, а остывший теплоноситель уже по другому трубопроводу обратному возвращается в агрегат.
Рассмотрим компактные и удобные настенные модели, популярные на рынке. Можно подключить датчик, который будет измерять температуру снаружи воздуха.
Если дом находится рядом с более высоким зданием, необходимой тяги добиться бывает невозможно. Все настройки должны выполняться работниками сервисных организаций.
Работы по подключению системы удаления продуктов горения: — узел подключения системы состоит из вертикального выходного отверстия, в которое вставляется переходник дымохода.
Вентилятор; 3

Важно знать, что установка и тем более подключение газового оборудования должно выполняться только опытными мастерами, которые способны выполнить всё с соблюдением требований и правил.
Одноконтурный котел и бойлер косвенного нагрева, как подключить?

Читайте дополнительно: Нормы испытаний и измерений электрооборудования

Как удалить воздушные пробки?

Просто подключить систему, наполнив ее водой, мало. Работать она не будет либо ее эффективность станет крайне низкой. Чтобы осуществить полноценный первый запуск оборудования, необходимо из системы спустить весь воздух, который в ней накопился. Современный газовый котел может иметь специальную систему для автоматического сброса воздуха при заполнении, но эффективность таких систем низкая. Это означает, что требуется ручной сброс воздуха из основных и прочих систем во время подключения. Только после этого можно осуществлять запуск.

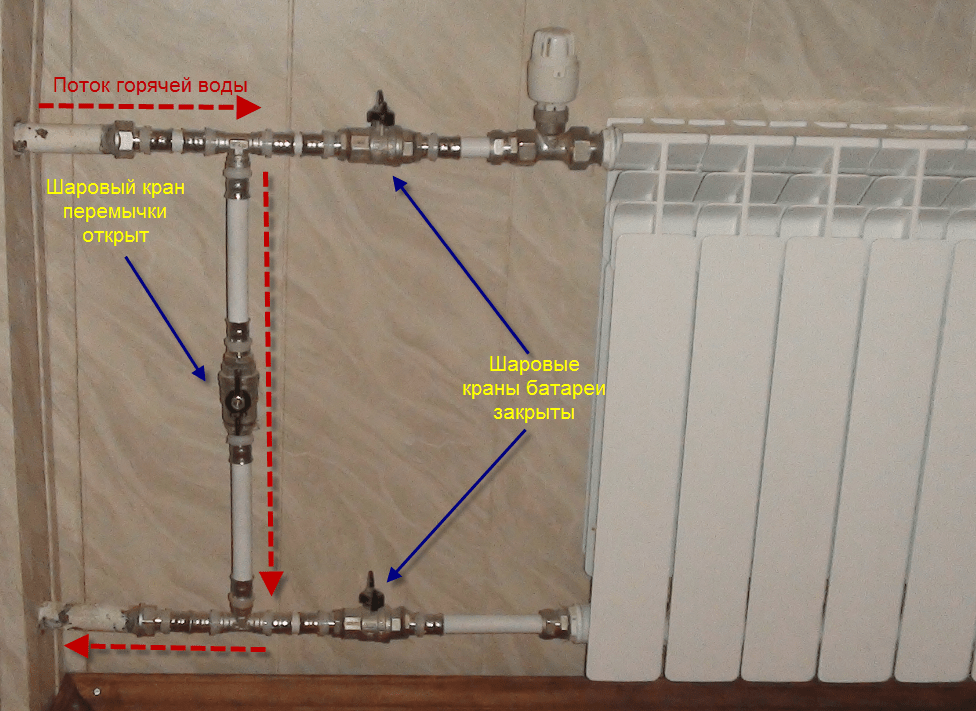

Удаление воздушных пробок во время подключения производится не только у циркуляционного насоса, котла, но и во всех радиаторах отопления. При этом процесс начинать рекомендуется именно с радиаторов. Специально для этого они оборудованы так называемыми кранами Маевского, которые надо просто открыть, подставив под них тазик. Сначала будет слышен легкий свист – это воздух постепенно выходит из системы. Если пробки устранены, то начинает течь вода. Если батареи освободились от воздушных масс, то краны надо закрыть. Такая простейшая процедура проводится с каждым радиатором, из обязательно надо проверить и очистить от пробок. Когда из всех радиаторов воздух будет удален, стрелка манометра установится на нужном значении. Перед тем как котел газовый включить, надо в систему добавить теплоноситель, то есть подпитать ее жидкостью.

Далее надо полностью удалить все воздушные пробки из циркуляционного насоса, для чего требуется разборка некоторых частей котла. Работа эта простая, надо лишь снять лицевую панель котла, после чего найти деталь цилиндрической формы, которая имеет посередине корпуса крышку, на ней есть прорезь для отвертки. Котел надо запустить, то есть подать питание, поставить регулятор нагрева на необходимое рабочее положение. После этого раздастся слабый гул – это заработает циркуляционный насос. Можно услышать бульканье, другие звуки. При помощи отвертки крышку в найденной детали надо слегка открутить, делается это следует, пока не пойдет вода. Как только жидкость начнет просачиваться, крышку надо закрутить обратно. Такую процедуру требуется провести 2-3 раза, после чего воздушные пробки полностью покинут систему, а звуки и бульканье пропадут, насос начнет работать тихо. Сразу же после этого сработает электрический поджиг оборудования, газовый котел начнет свою работу самостоятельно.

Давление в отопительной системе требуется выровнять, добавляя воды до требуемого уровня. Система постепенно прогревается, начинает входить в нормальный рабочий режим. Подключение и первый запуск для любого отопительного оборудования является процессом сложным, требовательным. От правильно выполненной подготовки, запуска, регулировки системы зависит то, насколько отопление будет эффективным.

Первый пуск отопительной системы – ответственный момент, от которого зависит исправность её элементов, слаженность и бесперебойность работы.

Как включить газовый котёл, заполнить радиаторы теплоносителем, спустить воздух, всё проверить и ничего не забыть.

Рассмотрите порядок действий и правила ввода системы отопления в эксплуатацию.

Если котёл новый, и Вы не хотите терять возможность гарантийного обслуживания, придётся пригласить сотрудников сервиса. Они сделают в паспорте соответствующую отметку о том, что первый пуск был произведён по все правилам.

До того, как будет включен котёл, он должен стать частью единой системы отопления.

Все её элементы, такие как:

• трубы;
• радиаторы;
• насосы;
• фильтры;
• расширительный бак;
• терморегуляторы;
• группа безопасности;

Должны быть установлены в согласии со схемой. Ещё раз всё стоит визуально осмотреть и переходить к заполнению системы теплоносителем.

Что влияет на расход электричества газовым котлом

1. Циркуляционный насос. Диапазон потребления, в зависимости от модели и степени установленной мощности, 45-150 Вт. Задействован он не всегда. Его расход также зависит от технологичности (магнитные роторы, наличие частотного преобразователя, компактность статора).
2. Турбина. Потребляет от 10 до 70 Вт, ее работа регулируется автоматикой: скорость зависит от необходимого объема отводимых газов, т.е. от рабочей мощности котла.
3. Горелка и электророзжиг. До 100 Вт в момент розжига.
4. Автоматика. Это как сама электронная плата, так и дисплеи, всевозможные датчики, механизмы переключения.

Устройство энергозависимых настенных одноконтурных моделей на примере Buderus Logamax U072-24.

Согласование температуры теплоносителя и котла

Согласовать температуру теплоносителя и котла помогают регуляторы. Это – устройства, которые создают автоматический контроль и корректирование температуры обратки и подачи.

Температура обратки зависима от количества прошедшей по ней жидкости. Регуляторами прикрывают подачу жидкости и увеличивают разницу обратки и подачи до того уровня, который нужен, а необходимые указатели устанавливают на датчике.

Если нужно увеличить поток, то в сеть может быть добавлен насос повышения, который управляется регулятором. Для снижения нагрева подачи применяют «холодный пуск»: ту часть жидкости, какая прошла по сети, из обратки опять переправляют на вход.

Регулятор перераспределяет потоки подачи и обратки соответственно данным, которые снял датчик, и обеспечивает строгие температурные нормы сети отопления.

Установка газового котла Baxi

Монтаж котла состоит из нескольких этапов:

1. Установка водяного фильтра на трубопровод, подводящий воду к системе ГВС. Обязательно надо с обеих сторон поставить отсекающие вентили, обеспечивающие возможность демонтажа фильтра для обслуживания, ремонта или замены.
2. Размещение агрегата в отведенном месте. Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Запрещается крепление на гипсокартонные перегородки или иные конструкции, не обладающие достаточной несущей способностью. Крепление к стене производится на специальные кронштейны (салазки), которые идут в комплекте поставки.
3. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС. Устанавливается и присоединяется коаксиальный дымоход (некоторые модели снабжены двойным дымоходом вертикального типа). Сразу же проверяется наличие и качество тяги.

Завершающим этапом становится подключение котла к сети электропитания. Для этого необходима отдельная розетка, питание других устройств от нее запрещено правилами эксплуатации.

ВАЖНО!
Настоятельно рекомендуется использовать стабилизатор, позволяющий исключить скачки напряжения.

Запуск и наладка

Перед тем как запустить котлоагрегат проверяют давление в расширительном баке, оно должно быть не менее 0.5 атм. Контролируют состояние кранов на подающей и обратной линии, они должны быть открытыми.

Агрегат должен быть отключен от электроэнергии. Затем заполняют систему отопления через подпиточный вентиль до 1.5 атм и приступают к спуску воздуха, если в сети установлен воздушник не автоматического типа.

Далее потребуется спустить воздух из внутреннего контура в котле, для этого снимают рабочую панель аппарата, на насосе находится винт для спуска воздуха.

Запускают котел в минимальном режиме, и прогревают контур до температуры 50 С, отключают его кнопками, и от электросети и стравливают воздух на котловом насосе. Операцию повторяют несколько раз, пока весь воздух не будет удален из завоздушеной системы отопления.

Далее котел включается на рабочую температуру термостата и контролируется работа системы отопления на достаточность выставленной температуры.

Основные коды ошибок и их расшифровка

Ошибки котлов Baxi (Бакси) — это определенные отклонения от номинального режима работы, которые фиксируются датчиками и выдаются на дисплей агрегата в виде числового кода с буквой e (Error).

Рассмотрим их внимательнее:

Код ошибки	Тип неисправности	Решение
Е01-02	Отсутствие теплоносителя в системе (сбой работы датчика протока)	Подпитка системы, замена датчика
Е03	Отсутствие пламени	Прочистка форсунок, подача газа, ремонт системы розжига
Е04	Ложное свидетельство о наличии пламени (пробой искры на датчик)	Удаление капель воды с платы, изоляция или замена датчика
Е05	Обрыв датчика температуры ОВ	Восстановление контакта
Е06	КЗ датчика температуры ОВ	Замена датчика
Е07	Обрыв датчика температуры ГВС	Восстановление контакта
Е08	КЗ датчика температуры ГВС	Замена датчика
Е09	Отказ вентилятора	Ремонт или замена устройства
Е10	Сбой в работе системы дымоудаления	Прочистка дымохода, восстановление рабочего состояния системы дымоудаления
Е13	КЗ датчика протока ОВ	Замена датчика
Е15	Неисправность или отказ платы управления	Ремонт или замена платы
Е16	Превышение допустимой температуры нагрева котла	Очистка теплообменника от накипи, подпитка системы водой
Е18	Перегрев датчика дымоудаления	Ремонт или замена датчика
Е27	КЗ или обрыв датчика давления воздуха	Замена датчика

Технические и функциональные возможности

Котел baxi main four 24 представляет собой полноценное компактное газовое отопительное оборудование размерами 730x400x299 мм и весом 31 кг. Он имеет новую удобную цифровую панель управления, где расположен широкий жидкокристаллический дисплей, кнопки для проведения регулировки и легкой настройки режимов работы. Ясные и простые символы дают возможность показать все неисправности газовой, гидравлической и автоматической систем. Что же представляют собой эти системы? Рассмотрим их основные характеристики.

Газовая система

Устройство подсоединено

Газовая система котлов baxi main four 24 может функционировать на природном или на сжиженном газе. Адаптированная к современным капризам подачи газа в наших распределительных магистралях, она обеспечивает устойчивые эксплуатационные показатели даже при минимальном входящем давлении природного газа в 20 мбар.

Котлы обустроены запатентованной системой, которая обеспечивает регулирование подачи воздуха. В рабочих режимах отопления и горячего водоснабжения они снабжены опциями постоянной электронной модуляции пламени и плавного электроподжига.

Гидравлическая система

Надежную и простую работу гидравлической системы котла baxi main обеспечивает четкое взаимодействие между собой:

• биметрических теплообменников;
• энергосберегающего циркуляционного насоса;
• манометра;
• постциркуляционного насоса;
• автоматического байпаса;
• входного фильтра холодной воды.

Система работоспособна при минимальном давлении воды в контуре 0,15 бар и максимальном – 8 бар.

Температурный контроль

Значение символов на дисплее

Контроль температуры в газовых котлах baxi main four 24 проводится в двух различных диапазонах.

1. Для отопительной системы, в том числе «теплый пол» от +35 до +80 градусов.
2. Для системы горячего водоснабжения от +35 до +45 градусов.

Вся цифровая индикация котлов выводится на дисплей. Регулировку и поддержание параметров температур в двух контурах обеспечивают накладные температурные датчики типа NTC. В систему встроены:

• комнатный термостат;
• погодозависимая автоматика;
• программируемый таймер.

Серии и их особенности

Чтобы по названию можно было определить тип котла, разберемся с маркировкой. Символ «F» или «Fi» показывает, что котел турбированный с камерой сгорания закрытого типа. Атмосферные аппараты имеют букву «i». Слово «Комфорт» означает, что в комплекте идет выносная панель управления, пометка «Air» говорит, что эта панель дистанционная.

Первая цифра после названия серии отражает поколение котлов, а вторая мощность. Например, аппарат Baxi Eco Four 24 F четвертого поколения с закрытой камерой сгорания и мощностью 24 кВт.

Котел Baxi Eco Four 24 F

Серия Main 5 пятого поколения является следующим этапом развития котлов Baxi Main Four 240 F. Включает в себя три настенные модели мощностью 14, 18 и 24 кВт. Все они двухконтурные за счет установленного битермического теплообменника, имеют электронную защиту от накипи. Оборудованы закрытой камерой сгорания. Конфигурация очень адаптивная, котел работает при сниженном давлении газа до 4 бар и перепадах напряжения электроэнергии от 170 до 270 В.

Панель котла Baxi Main Four 240

Развитием устарелой серии Эко 3 Compact стали линейки ECO Four (Экофор), Eco 4s и Есо 5 Compact. Аппараты Baxi Eco Compact отличаются небольшими габаритами за счет оптимизированного внутреннего расположения основных узлов. В них входят одноконтурные и двухконтурные устройства с вторичным пластинчатым теплообменником из нержавеющей стали.

Котел Baxi Eco Compact 4s

В гидравлическую систему входит экономичный циркуляционный насос с автоматическим отводом воздуха. В линейки входят 18 моделей с закрытой и открытой камерой сгорания мощностью от 14 до 25 кВт. Имеют жидкокристаллический дисплей. Устройства Eco 5 Compact могут подключаться к интегрированному солнечному контуру.

Линейка Baxi Four Tech (Фортеч) является более дешевым аналогом серии Eco Four за счет пластиковых подводящих водных труб. Выпуски Luna 3 и Luna 3 Comfort предлагают одноконтурные и двухконтурные устройства от 24 до 31 кВт. Могут работать на сжиженном газе. Горелки имеют беспрерывную электронную модуляцию пламени.

Котел Baxi Four Tech

В электронной плате имеется функция самодиагностики и возможность недельного программирования. Серия Comfort комплектуется выносной панелью управления с встроенным датчиком комнатной температуры. В аппараты Luna 3 Combi ГВС обеспечивается встроенным восьмидесятилитровым бойлером косвенного нагрева из нержавеющей стали Combi 80.

Напольные котлы Бакси Слим имеют очень компактные габариты, стильный серый корпус с черной панелью управления и оборудованы чугунным теплообменником. В моделях Slim 2 установлен бойлер косвенного нагрева на 50 или 60 литров.

Циркуляционный насос работает в трех скоростях. Диапазон мощности от 15 до 62 кВт. Есть возможность подключения программируемого таймера. Устройства Slim EF оборудованы газовой автоматикой с термопарой, что позволяет работать в энергонезависимом режиме с естественной циркуляцией теплоносителя.

В заключение предлагаем видео об устройстве котла BAXI eco four 24 f:

Команды сервисного меню газового котла BAXI

В строках сервисного меню можно изменить некоторые настройки параметров режима работы газового котла Baxi.

BAXI Main Four | BAXI Eco Four | BAXI Four Tech:

Строка F06 — установка максимальной температуры (°С) системы отопления: 00 = 76°C (выключение горелки при 80°C); 01 = 45°C. Заводская настройка = 00.

Строка F08 — максимальная полезная мощность системы отопления (0-100%): 80 — природный газ; 100 — сжиженный газ. Заводская настройка = 80.

Строка F09 — максимальная полезная мощность системы ГВС (0-100%): 80 — природный газ; 100 — сжиженный газ. Заводская настройка = 80.

Строка F10 — минимальная полезная мощность системы отопления (0-100%): 20 — природный газ; 00 — сжиженный газ. Заводская настройка = 20.

Строка F11 — время ожидания горелки между двумя включениями (01-10 мин): 00=10 сек. Заводская настройка = 03.

Только BAXI Main Four:

Строка F14 — тест для проверки правильного положения датчика горячей воды: 00 — выключено; 01 — всегда включено. Заводская настройка = 01.

Строка F16 — минимальная полезная мощность системы ГВС (0-100%): 20 — природный газ; 00 — сжиженный газ. Заводская настройка = 20.

BAXI Main 5:

Строка F06 — Установка максимальной температуры воды на подаче в контур отопления (°С) 000=76 °C (отключение горелки при 81 °C) 001=45 °C (отключение горелки при 50 °C). Заводская настройка =000.

Строка F08 — Макс. мощность в режиме отопления (0-100%). Заводская настройка для котла модели 24F =055; для модели 18F =100; для модели 14F =050.

Строка F09 — Макс. мощность в режиме ГВС (0-100%). Заводская настройка =100.

Строка F10 — Мин. мощность в режиме отопления и ГВС (0-100%). Заводская настройка =100.

Строка F11 — Время ожидания перед новым включением в режиме отопления 000=10 секунд — 001…010 = 1…10 минут. Заводская настройка =003.

Строка F14 — Проверка правильности положения датчика ГВС: 000=Отключено; 001=Всегда включено. Заводская настройка =001.

Строка F18 — Разблокировка параметров для СЕРВИСНОГО ОБСЛУЖИВАНИЯ. Заводская настройка =000.

Рекомендую все, произведенные вами, изменения настроек в строках меню записывать. Записи прикладывать к инструкции к котлу.

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Засорение систем

Грязь и отложения в системе отопления могут появиться не только из водопровода (там нужно установить сетчатые фильтры) или из-ща разложения тосолов. Даже при монтаже новых элементов и пуске системы без промывки фильтры могут засоряться: при производстве многих элементов отопительной системы используются различные технологические смазки, присыпки и т.п. А их количество во время монтажа может только увеличиться. Потому перед запиткой системы и ее соединением с котлом, нужно ее промыть.

Аналогичная процедура (промывка) должна проводиться периодически – при замене антифризов или просто в целях профилактики.

Заключение

Использование напольного котла Бакси позволяет получить от установки максимум пользы и эффективности. Они позволяют сократить потребление газа, что в конечном счете снижает срок окупаемости и дает возможность получить относительно дешевое отопление и подачу ГВС.

Производитель учел сложные технологические и климатический условия, в которых придется работать котлам, и адаптировал их к перепадам или пониженным значениям давления газа или воды, колебаниям электрического напряжения.

Установки устойчивы к внешним воздействиям, прочны и надежны, способны к выполнению своих функций в течение длительного срока службы.
