Как выбрать и установить инвертор для котла отопления

Выбор и расчет инвертора

При расчете требуемой выходной мощности инвертора нужно учитывать, что наличие в цепи нагрузки электродвигателей циркуляционных насосов вызовет рост как постоянного потребления тока, что определяет так называемый коэффициент мощности электродвигателя (косинус фи), так и значительную токовую нагрузку в момент запуска насосов. Максимальная мощность потребления не должна составлять более 75% от максимальной мощности выходного каскада инвертора, особенно это касается устройств класса line-interactive, в которых инвертор работает постоянно.

Для примера расчета возьмем систему, состоящую из газового котла Baxi Fourtech и двух насосов Oasis 25/2. Так как сама электроника котла не имеет индуктивной составляющей нагрузки, его номинальную электрическую мощность в 130 Вт примем в расчет без коррекции. Насосы имеют номинальную мощность 35 Вт. Если бы производитель не указывал также и потребляемую мощность (в данном случае — 60 Вт), ее можно было бы определить как двукратную от номинальной. Следовательно, потребление двух насосов составит 120 Вт на установившемся режиме, задав двукратный запас на пусковой ток и суммировав с потреблением самого котла, мы получим цифру в 370 ватт. С учетом запаса мощности для выходного каскада инвертора нам понадобится преобразователь мощностью не менее 0,5 кВт.

Если производитель инвертора указывает его мощность в киловольт-амперах (кВА), перевести ее в киловатты можно, зная коэффициент мощности (cos φ) самого инвертора. Так, бесперебойник с cos φ=0,8 и мощностью 1 кВА имеет реальную мощность 800 Вт.

Вторым параметром при выборе бесперебойника является время, в течение которого он сможет обеспечивать питанием предполагаемую нагрузку. При ее расчете нужно учитывать, что в среднем работоспособность выходного преобразователя ИБП сохраняется при исчерпании не более 75% емкости аккумулятора. К примеру, если мы используем аккумулятор с емкостью 60 А*ч, реально он сможет отдать не более 45. Далее с учетом среднего КПД инвертора 80% получаем следующее:

• Нагрузка из предыдущего примера в установившемся режиме — 250 Вт, учтя потери в инверторе получаем забираемую от аккумулятора мощность в 312 Вт.
• При номинальном напряжении 12 В эта мощность означает потребление тока в 26 А — обеспечивать нагрузку полностью заряженный аккумулятор сможет приблизительно 1,7 часа.

Тип выбираемого бесперебойника определяет как бюджет, так и особенности используемой электросети. При относительной стабильности напряжения в сети достаточно приобрести ИБП класса «оффлайн», если же напряжение сильно плавает, более разумным будет либо дополнить его внешним стабилизатором, либо сразу купить инвертор класса «онлайн» или линейно-интерактивный. Так как инверторы требуемой мощности обычно используют внешние аккумуляторы, стоит уточнить, какой максимальный ток зарядки они могут обеспечивать.

Учитывая, что оптимальным для заряда аккумулятора является ток в 10% от его номинальной емкости, устройство с заявленным зарядным током в 6 А будет работать с аккумуляторами емкостью до 60 ампер-часов.

Бесперебойное питание котлов – какой срок необходим

Чтобы выбрать резервное питание котла, нужно сначала задать себе вопрос, на какой срок нужно резервировать электричество. Самые распространенные ситуации, в которых требуется бесперебойное питание котлов, следующие:

• Постоянные кратковременные отключения электричества, связанные с превышением лимита потребления или с изношенностью сетей. Срок – 0,5 – 2 часа.
• Кратковременные отключения электроэнергии на время проведения работ по подключению новых абонентов, на время замены плавких вставок на КТП, на время ликвидации мелких аварий. Срок – 3-6 часов.
• Кратковременные отключения электричества в случае аварийного отключения системы при коротких замыканиях, в случае неисправностей в КТП. Если бригада выезжает регулярно и быстро, город рядом. Срок – 12-24 часа.
• Возможные аварийные ситуации, связанные со сложными погодными условиями или с невозможностью быстрого реагирования аварийных бригад. Срок – 1-3 дня.

Чтобы понять, какой источник питания для котла будет оптимальным, стоит прикинуть для каждой из этих ситуаций самый лучший вариант, а потом выбрать для себя пути его реализации.

Типы аккумуляторных батарей

Для резервного питания используются батареи свинцово-кислотного типа. Они больше весят, зато стоят не так дорого, как литиевые. При этом срок эксплуатации таких батарей может достигать 12 лет. В свою очередь литиево-ионные отличаются повышенной удельной емкостью и небольшой скорость подзарядки. Их можно хранить только в заряженном состоянии в комнате, где не наблюдаются перепады температур.

АКБ различают по электролиту, который используется:

1. AGM. Аккумуляторы такого типа герметичны и характеризуются пониженным электросопротивлением. Они работают дольше гелевых, более надежны, стойки к вибрациям, могут устанавливаться в любых положениях и дешево стоят.
2. GEL. Гелевый электролит не токсичен и не требует специализированного обслуживания. Аккумуляторы с GEL электролитом мощные, надежные и емкие.

Резервные источники питания для частного дома генераторы против батарей

Фото: ShutterStock/Fotodom.ru

В качестве альтернативных источников электроэнергии в быту на сегодняшний день применяются генераторы с двигателем внутреннего сгорания (чаще всего дизель-генераторы) и аккумуляторные батареи (АКБ), укомплектованные инвертором — преобразователем тока (из постоянного в переменный и наоборот). АКБ подключаются к сети через инвертор, с помощью него же происходит подзарядка батарей, когда электричество в сети есть.

Фото: «Солтек»

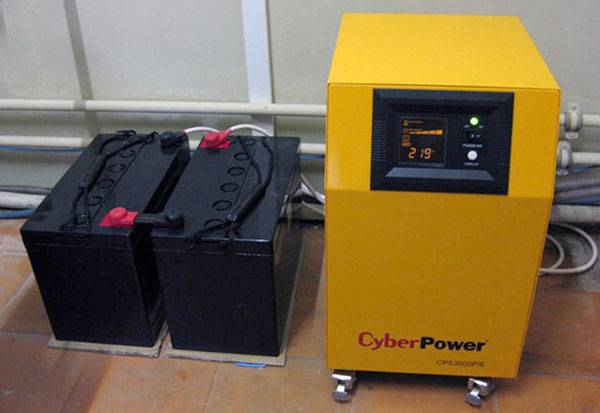

Источник бесперебойного питания, укомплектованный аккумуляторными батареями и инвертором, не займёт много места в доме

Оба типа имеют свои достоинства и недостатки. Главным минусом генераторов являются шум и выхлопные газы, производимые при работе. Зато дизель теоретически может функционировать сколько угодно, лишь бы было топливо. Во всяком случае, несколько дней подряд он проработать должен.

Фото: ShutterStock/Fotodom.ru

Для установки мощных ИБП с аккумуляторными батареями понадобится отдельная стойка

Системы, основанные на АКБ, имеют более существенные ограничения по времени работы. Обычно от нескольких десятков минут до нескольких часов. Для большей длительности потребуются аккумуляторы значительной ёмкости, и, соответственно, система получится слишком дорогой. Судите сами: недорогой дизель-генератор с выходной мощностью 2 кВт можно купить за 25–30 тыс. руб.

Комплект аккумуляторов, способных выдавать 2 кВт в течение 2–3 ч, обойдётся примерно вдвое дороже. Прибавьте к этому стоимость инвертора — минимум 30–40 тыс. руб. Полностью в сборе источник бесперебойного питания (ИБП) на полчаса-час работы обойдётся минимум в 100 тыс. руб. Зато использовать ИБП в качестве резервного источника — сплошное удовольствие. Ни выхлопа, ни шума, ни топлива, а переключение происходит практически мгновенно (генератор нужно ещё запустить).

Фото: Legrand

Модульный трёхфазный ИБП средней мощности Trimod HE (Legrand) со встроенным микропроцессором и модульной системой батарейных блоков

Для размещения аккумуляторов требуется отдельное, хорошо проветриваемое помещение, в котором устанавливаются изолированные стеллажи. Температура в нём не должна быть ниже рекомендованной производителями батарей (обычно 15 °С). Подробнее о выборе типа и марки аккумуляторов, их использовании и хранении мы поговорим в отдельной статье.

Схема системы бесперебойного электроснабжения

Фото: Legrand

Компактный однофазный ИБП KEOR S 3 кВA 20′ (Legrand), мощность от 3 до 10 кВА (от 133 тыс. руб­.)

Все источники резервного питания подбираются в зависимости от мощности подключаемой нагрузки. Она зависит от потребностей домовладельцев. Чтобы её подсчитать, нужно суммировать мощность всех устройств, которые будут подключены к источнику питания. Учтите, что чем больше выйдет эта сумма, тем дороже получится ИБП, поэтому имеет смысл ограничить нагрузку, оставив только самое необходимое — аварийное освещение, питание компонентов системы отопления и водоснабжения (вентиляция, скважинный насос и т. д.). Плюс одна-две розетки, чтобы можно было подключить телевизор или другую бытовую технику.

При выборе генератора или установке инверторной системы в первую очередь нужно определиться, как часто понадобится использовать дополнительный источник электроэнергии. Так, если вы бываете на даче только по выходным в летний период, достаточно бензинового генератора. При этом нужно помнить, что бензиновые или дизельные генераторы создают во время работы сильный шум и неприятный запах. Поэтому их нужно размещать в проветриваемых помещениях с хорошей звукоизоляцией. Более удобными в использовании являются инверторно-аккумуляторные системы, особенно если вы много времени проводите на даче и бесперебойный источник энергии нужен постоянно. Такая система, как правило, состоит из инвертора, аккумуляторных батарей, зарядного устройства, которое обеспечивает заряд аккумуляторов, контроллера, следящего за зарядом батареи.

Иван Хрипунов

Технический специалист компании «Каширский Двор»

По расположению блока аккумулятора

Аккумуляторы могут отличаться по расположению и принципу работы, делятся на встроенные и внешние, резервные, линейно-интерактивные, двойного преобразования.

Встроенный

Приобретая источник питания для котла со встроенным аккумулятором, стоит иметь в виду, что его запас ограничен.

При отключении электроэнергии ИБП такого типа постепенно выдает необходимое количество энергии для котла (оно не слишком велико), в среднем хороший аккумулятор продержится около десяти часов.

Можно подсоединить бензиновый или дизельный генератор после отключения электричества, чтобы подпитывать бесперебойник, но тогда возникнет другая проблема: в помещении прибор не сможет долго работать, так как выхлоп затруднит дыхание и оставит в доме неприятный запах.

Внимание! Подключать генератор к газовому котлу категорически запрещено, так как нестабильное напряжение первого агрегата может повредить электронику второго

Внешний

На ИБП с таким аккумулятором можно подключить еще один внешний источник. Для этого должен быть отдельный паз. В таком случае продолжительность работы бесперебойника увеличится.

У внешних батарей имеется еще одно положительное свойство – подзарядка. При наличии генератора, работающего на бензине или дизеле, есть возможность для поочередной подзарядки истощающихся емкостей.

Фото 1. Источник бесперебойного питания для газового отопительного котла с внешним аккумулятором Cyber Power.

Устройство может работать на открытом воздухе, поэтому никаких негативных последствий от его функционирования наблюдаться не будет. При выходе из строя одной батареи вторая продолжит функционировать (в это время можно купить новый аккумулятор).

Резервные источники

Резервные ИБП для газового котла обладают следующими достоинствами:

• доступная ценовая категория;
• возможность монтажа на стену и пол;
• компактные размеры.

Низкая цена и небольшие габариты достигаются за счет отсутствия стабилизатора. Следовательно, такой ИБП можно использовать лишь в домах, где наблюдается стабильное напряжение в сети.

Внутри агрегата находится датчик, который при нехватке напряжения отключает питание от сети и задействует внутренние ресурсы. В среднем, его возможностей хватит на промежуток от нескольких минут до двух часов.

Линейно-интерактивный

Такая модель отличается от предыдущей вариации присутствием простейшего стабилизатора. Имеет относительно небольшую аккумуляторную емкость, которой хватает на двадцать минут работы. Есть возможность подключения внешнего аккумулятора, за счет которого время функционирования увеличивается до десяти часов.

Фото 2. Линейно-интерактивный ИБП Legrand может работать до десяти часов, если подключить к нему внешний аккумулятор.

Главное отличие линейно-интерактивной модификации на офлайн-платформе – отсутствие переключения на аккумуляторы при падении напряжения. Это устройство использует преобразованное напряжение в сети при достижении критических показателей.

Минус модели – крайне малая скорость переключения на запасной источник питания, что может негативно сказаться на работоспособности электроники котла, а также нестабильные показатели синусоиды на выходе в момент предельной нагрузки.

Справка! При ограниченном бюджете и желании хотя бы частично защитить газовый котел от перепадов напряжения, имеет смысл рассмотреть ИБП со стабилизатором AVR.

Онлайн-устройство двойного преобразования

Системы двойного преобразования – самые надежные из представленных устройств, однако, и цена на них значительно выше. Подобные системы активно применяют на серверных и иных площадках, где идет работа с дорогостоящим электрическим оборудованием.

Online-ИБП включает в себя блок питания, аккумуляторы и инвертор. Принцип работы – получаемый из сети переменный ток преобразуется в постоянный.

Затем ток превращается снова в переменный, но с одной доработкой – появляется стабильная частота и синусоида. Если отключается энергия, то система переходит на внутренние запасы.

При необходимости можно подсоединить дополнительные аккумуляторы.

Этот тип ИБП обеспечивает максимальную защиту котла. Из минусов следует назвать только один – высокую цену. Плюсов же несколько больше:

• мгновенное переключение в рабочий режим при достижении критической отметки;
• сигнал на выходе корректен и стабилен;
• поддержка необходимых параметров напряжения.

Преимущества и недостатки инверторного отопления

Инверторы в широком понимании являются устройствами, преобразующими постоянный ток в переменный, а принцип их работы основан на явлении электромагнитной индукции. Чем отличается инверторное отопление от других видов отопительных систем?Список различий довольно внушителен:

1. В конструкции инверторных котлов отсутствуют подвижные детали и механизмы, поэтому износоустойчивость таких устройств выше. Таким образом, срок службы инверторных котлов значительно выше аналогичных устройств другого типа и обычно составляет не менее 10 лет.
2. Инверторные котлы имеют довольно простую конструкцию, и при необходимости его можно собрать самостоятельно.
3. Теплоноситель в инверторных котлах нагревается гораздо быстрее, чем в любой другой отопительной системе. Причина проста: в инверторных устройствах отсутствует привычный теплообменник, поэтому вся тепловая энергия идет на нагрев теплоносителя.
4. Почти каждый инверторный котел может работать с любым видом теплоносителя, поскольку в непосредственный контакт рабочие элементы котла с теплоносителем не вступают. Теплоноситель может оказывать влияние только на характеристики и показатели отопительной системы, но котел будет работать в штатном режиме.
5. Инверторные котлы стоят довольно дорого: если сравнивать с обычной бытовой техникой, то инверторный котел будет стоить как минимум в 2-3 раза больше.
6. Бытовые инверторные котлы имеют большой вес, но габариты таких устройств компенсируют этот недостаток. К тому же, удачная форма позволяет расположить такую конструкцию практически в любом месте.
7. Регулировка котла осуществляется при помощи сложных электронных систем, которые будут обеспечивать беспрерывную работу и контроль параметров котла. Таким образом, несмотря на простоту сборки самого котла, для самостоятельного создания контролирующих элементов придется изучить электронику. Установка электронных систем является обязательной, иначе оборудование может получить повреждения и выйти из строя.
8. Инверторные отопительные приборы не создают шума и относятся к пожаробезопасным устройствам: при работе не используется топливо, из-за которого может произойти воспламенение, и отсутствуют подвижные элементы.
9. Такие системы экологически чисты: поскольку топливо не применяется, то нет и выбросов в окружающую среду, ведь продукты сгорания отсутствуют.

Зачем нужен для газового котла?

Если не ориентироваться на энергонезависимость, то полнофункциональный современный газовый котел требует подключения к электросети для питания платы управления  с контроллером, циркуляционного насоса и группы блоков управления, которые можно распределить по дому. Подобная совокупность оборудования позволяет полностью и в точности контролировать обогрев дома, поднимая отопление на более высокую планку, обеспечивая высокий комфорт жизни в доме. Если все так и обстоит, то при отключении электричества отопление, к сожалению, полностью останавливается.

Чтобы не остаться без отопления, следует заранее предусмотреть резервный источник питания для газового котла и всего вспомогательного оборудования. В числе вариантов: газовый или дизельный (бензиновый) генератор, источник бесперебойного питания (ИБП) или инвертор.

Установка генератора требует больших капитальных вложений, потому ИБП и инверторы получили большее распространение.  В них электричество запасается впрок в аккумуляторах и при необходимости отдается нагрузке, котлу. Чаще электричество если и отключается, то ненадолго, так что запасенной в аккумуляторах энергии вполне хватает, чтобы котел не остановился и теплоноситель не остыл.

Основное требование к любому резервному источнику питания для газового котла – стабильная синусоида и амплитуда по напряжению на выходе. Никаких собственных преобразователей или стабилизаторов газовый котел не имеет, потому любые скачки или отклонения будут влиять на качество работы контроллера, показания датчиков. Форма синусоиды критична для циркуляционного насоса. Чем правильнее форма синусоиды, чем стабильнее частота тока. Тем лучше работает насос.

Бытовые и компьютерные  ИБП выдают сигнал лишь отчасти подобный синусоиде, больше похожий на чередующиеся прямоугольные импульсы. Для поставленных целей этого достаточно, в компьютерной и офисной технике имеются свои собственные блоки питания, преобразующие входное напряжение.

Сводя все вышеописанное воедино, становится понятным, почему для котлов отопления блоки бесперебойного питания и инверторы проектируются и производятся отдельно и с повышенным требованием к характеристикам выходного сигнала.

Как работает бесперебойник?

Главное назначение ИБП – осуществлять непрерывную подачу напряжения для корректной работы даже при кратковременном отсутствии электроэнергии. Чтобы это осуществить устройство должно меньше, чем за секунду подключить к отопительному котлу аккумуляторную батарею. Если перевод займет продолжительное время, то подключенное оборудование выключиться.

Дополнительные функции бесперебойника позволят поддерживать оптимальные электрические параметры, чтобы котел прослужил как можно дольше. Однако этот функционал редко доступен в бюджетных моделях.

Комплектация устройства выглядит следующим образом:

• Корпус;
• АКБ;
• Преобразователи;
• Коммутатор;
• Микросхема.

Для исправной работы отопительного устройства, ИБП должен отвечать следующим характеристикам:

Форма U вых. – чистая синусоида. Конечно, допускается и аппроксимированная, однако, такой вариант только увеличит износ оборудования. Потому что он непривычен для большей части электронных приборов;
Достаточная скорость переключения на аккумулятор;
Время автономной работы

Чтобы узнать этот показатель, стоит обратить внимание на емкость. Помимо этого, для увеличения времени работы, некоторые бесперебойники поддерживают подключение внешних АКБ;
Заземление.

На конечную стоимость влияет емкость аккумуляторных батарей, наличие дополнительных функций, а также соответствия нормативным значениям. Но, даже несмотря на это, бесперебойник за 900 рублей, гораздо лучше, чем его отсутствие.

Рейтинг ИБП для котлов

В ТОП котлов включены приборы с лучшими, по мнению специалистов, характеристиками. Они имеют различные типы конструкций.

Helior Sigma 1 KSL-12V

ИБП оснащено одним внешним аккумулятором. Прибор адаптирован к российским электрическим сетям. Масса 5 кг. Рабочее напряжение 230 Вт. По типу конструкции модель относится к On-Line приборам. На передней панели Helior Sigma 1 KSL-12V находится русифицированный ЖК-дисплей, отображающий показатели сети. Диапазон входных напряжений от 130 до 300 Вт. Мощность 800 Вт. Средняя стоимость бесперебойника 19300 рублей.

Достоинства:

• Предусмотрен специальный режим работы с генераторами.
• Компактность.
• Надёжность, длительный срок эксплуатации.
• Бесшумная работа.
• Наличие функции самотестирования.
• Низкое электропотребление.
• При длительной работе не перегревается.
• Длительный режим автономной работы.
• Возможность самостоятельной установки.
• Доступная цена.

Недостатки:

• Входящее напряжение имеет узкий диапазон допустимых значений.
• Небольшая ёмкость батареи.

Eltena (Intelt) Monolith E 1000LT-12v

Изделие китайских производителей. Относится к On-Line приборам. Полностью адаптирован к работе с российскими электрическими сетями. Диапазон входного напряжения от 110 до 300 В. Мощность 800 Вт. Выбор мощности напряжения происходит в автоматическом режиме. Вес 4,5 кг. Есть русифицированный ЖК-дисплей. Средняя стоимость модели 21500 рублей.

Достоинства:

• Актуальность зарядного тока для подключения к АКБ ёмкость 250 Ач.
• Оптимальный диапазон входного напряжения.

Недостаток – высокая цена.

Stark Country 1000 online 16A

Прибор выпускается в Тайвани. Обновление модели произошло в 2018 году. Мощность 900 Вт. ИБП предназначен для работы с двумя внешними контурами. Бесперебойник обеспечивает полную защиту котла при аварийном отключении электроэнергии. Вес 6,6 кг. Средняя стоимость прибора 22800 рублей.

Достоинства:

• Автоматический выбор рабочей мощности.
• Возможность работать в автономном режиме 24 часа.
• Защита АКБ от глубокого разряда.
• Широкий диапазон входного напряжения.
• Возможность самостоятельной установки и простота эксплуатации.

Недостатки:

• Короткий провод.
• Средний уровень шума.
• Высокая цена.

HIDEN UDC9101H

Страна производитель Китай. ИБП приспособлен к работе с российскими электрическими сетями. Считается самым тихим бесперебойником в своём классе. Имеет автоматическую систему настройки работы системы охлаждения, поэтому никогда не перегревается при длительной работе. Мощность 900 Вт. Вес 4 кг. Средняя стоимость 18200 рублей.

Достоинства:

• Длительный срок эксплуатации.
• Надёжность в работе.
• Широкий диапазон входного напряжения.

• Интеллектуальная система управления.
• Компактность.

Недостаток— необходимость стартовой настройки.

Lanches L900Pro-H 1kVA

Страна производитель Китай. Мощность 900 Вт. Бесперебойник отличается высоким КПД. Модель приспособлена к нагрузкам российских электрических сетей, имеет LCD-дисплей. На нём отображаются параметры входного напряжения сети и другие показатели рабочих режимов, включая уровень зарядки АКБ. В комплект поставки входит программное обеспечение. Вес 6 кг. Средняя цена продажи 16600 рублей.

Достоинства:

• Устойчивость к скачкам напряжения сети.
• Доступная цена.
• Надёжность работы.

• Простота эксплуатации.
• Длительный период автономной работы.

Главный недостаток – низкий ток заряда.

Энергия ПН-500

Отечественная модель имеет функцию стабилизатора напряжения. Выпускается в настенном и напольном исполнении. Режимы работы имеют звуковую индикацию. Для защиты от короткого замыкания установлен специальный предохранитель. Графический дисплей отличается многофункциональностью. Средняя стоимость 16600 рублей.

Достоинства:

• Стабилизация входного напряжения.
• Защита от перегрева.

• Надёжность конструкции.
• Длительный срок эксплуатации.

Недостаток – высокий уровень шума.

SKAT-UPS 1000

Прибор отличается повышенной надёжностью в работе. Мощность 1000 Вт. Имеет функцию стабилизатора входного напряжения. Диапазон входного напряжения от 160 до 290 В. Средняя стоимость продажи 33200 руб.

Достоинства:

• Высокая точность работы.
• Автоматическое переключение режимов работы.

• Надёжность в работе.
• Длительный срок эксплуатации.

Недостаток – высокая цена.

Конструкционные особенности изделия

Инвертор имеет оптимальные габариты и по форме напоминает параллелепипед. Ставится на пол в непосредственной близости от котла или монтируется на стену (если это предусмотрено конструкционными особенностями приобретенной модели).

Рабочая аккумуляторная батарея передает постоянный ток 12 В. Инвертор поглощает его и преобразует в переменный с традиционным напряжением в 220 вольт, а также следит за степенью зарядки самого аккумулятора

В продвинутых моделях внутри корпуса располагаются блок управления с системой переключения котла и базовая аккумуляторная батарея. Первый узел держит под контролем наличие энергии и своевременно переключает оборудование на автономный режим работы, если в центральной сети возникают перебои с подачей ресурса.

Второй узел (аккумулятор) обеспечивает питание всех электронных элементов котла на весь период отключения энергии или до того момента, пока не закончится заряд.

Типы бесперебойников

По конструктивному исполнению источники бесперебойного питания делятся на три типа:

Оффлайновые ИБП — это наиболее простой класс приборов, всем знакомый по компьютерным бесперебойникам. К их входу подключена контрольная схема, осуществляющая заряд аккумулятора и переключающая силовое реле на выходе бесперебойника с внешнего ввода на встроенный инвертор при пропадании внешнего питания или его значительном отличии по напряжению от заданных 220 В. Такой инвертор максимально прост и дешев, но и наименее эффективно из всех типов расходует запас энергии в аккумуляторе.

Онлайновые инверторы для котла в отличие от оффлайновых имеют на входе встроенный стабилизатор и благодаря этому переходят на резервирование питания от аккумулятора только при отключении питания в сети. При отклонении его напряжения от 220 В работает стабилизатор. Эта схема дороже, но и более эффективна при условии использования в сети с сильным суточным плаванием напряжения (например, маломощная подстанция в частном секторе). Оффлайн-инвертор в таких условиях будет переходить в резервный режим слишком часто, потребовав установки перед ним отдельного стабилизатора напряжения.

Линейно-интерактивные инверторы — это наиболее совершенный класс устройств. В них входное напряжение сразу преобразуется в постоянный ток, подаваемый на выходной инвертор, а аккумулятор подключен между блоками. Аналогичным образом (если не брать в расчет аккумуляторную батарею) устроен обычный сварочный инвертор. Таким образом, питающее напряжение всегда стабилизировано, а при его отключении не происходит задержек на переключение выхода ИБП с внешней сети на инвертор.
