Терморегулятор для радиатора отопления: виды, установка

Электронные термоголовки

Эти системы отличаются значительным весом и высокой стоимостью. В их корпусе специально предусмотрено место для установки батареек. Главным отличием этих устройств считается большая функциональность.

Кроме поддержки в помещении необходимой температуры с помощью встроенной программы они могут функционировать в установленном вручную режиме. К примеру, утром все уходят на работу, дом пустеет. Владельцы жилища возвращаются только после 6 часов вечера. Следовательно, в такое время в помещении нет необходимости поддерживать высокую температуру. Именно для этого и были созданы электронные термоэлементы.

Такие системы позволяют экономить на отоплении, сохраняя высокий уровень комфорта.

Кроме того, термоголовки подразделяются по виду вещества, входящего в сильфон. Эти приборы выпускаются:

• жидкостными;
• газовыми.

Устройства, работающие на газе, обладают невысокой инерцией и способны быстро реагировать на возможное изменение температуры.

Основным требованием к подобным механизмам остается качество. Тип теплового агента стоит на втором месте.

Аналогичными свойствами обладают и жидкостные терморегуляторы, чье производство намного легче, а ассортимент больше.

Выбирая термоэлемент, важно знать, какой диапазон температур это устройство может поддерживать. Зачастую он находится в пределах от 6 до 28 градусов

Бывают, конечно, и другие значения. Чем больше диапазон, тем выше стоимость. Кроме того, устройства могут иметь разные размеры, способ подключения и дизайн.

Термоклапан для радиатора отопления: классификация

Теперь поговорим о нижней части термостата — клапане (вентиле). В первую очередь нужно знать, что промышленность выпускает регулирующие устройства для разных систем. И использовать нужно только устройства для вашей системы.

Устройства для двухтрубных систем имеют, как минимум,  в два раза большее гидравлическое сопротивление, чем для однотрубных. Это сделано специально, так как балансировка в этом случае происходит за счет падения давления на клапанах. Потому и устанавливают приборы с малым проходным сечением. Поставив такое устройство в однотрубную систему, вы наверняка будете мерзнуть. Потому будьте внимательны.

Есть термоклапаны для радиатор в однотрубной и двухтрубной системе. И использовать устройства для двухтрубной системы в однотрубной нельзя

Иногда модификации для однотрубных систем позиционируются как устройства для систем с естественной циркуляцией. У них гидравлическое сопротивление снижено, и их можно использовать в однотрубках.

По способу  подводки труб регуляторы температуры радиаторов бывают угловыми или прямыми (проходными). Встречаются еще осевые модели. Выбирают в этом случае в зависимости от типа подключения отопительного прибора. Если труба подходит сбоку, удобнее ставить прямой вентиль, если снизу — один из угловых.

По типу подключения термостатические вентили для радиаторов бывают прямыми и угловыми

Различаются термовентили и по материалу, из которого они изготовлены. Используют металлы, которые имеют хорошую стойкость к коррозии. На некоторые из них наносится еще дополнительное защитное покрытие (обычно никелирование или хромирование). Итак, термостатические вентили изготавливают из:

• бронзы, есть никелированная и хромированная;
• латунь, есть никелированная;
• нержавейка.

Понятно, что нержавейка лучше, но и стоят такие клапаны немало, а в продаже встречаются редко.

Терморегуляторы: когда это выгодно?

• У вас большой коттедж и пользуетесь 1-2 комнатами. Чтобы не жарило на всех трех этажах, в неиспользуемых комнатах “прикручиваете” температуру.
• У вас в квартире – счетчик тепла. Есть смысл прикручивать отопление и экономить.
• Вы живете в многоэтажном доме со счетчиком тепла и он теплый. Утеплен фасад всего здания или ваша квартира. Иногда открываете все двери и окна, потому что жара.

Когда “игра не стоит свеч”:

• У вас в квартире и так холодно: смысла уменьшать температуру нет.
• У вас в доме приблизительно одинаковое тепло во всех комнатах. Вы регулируете микроклимат увеличивая или уменьшая температуру теплоносителя.

Монтаж терморегулятора и настройка

Монтаж терморегулятора

Как установить терморегулятор на батарею правильно? Установка терморегулятора на батарею – процесс не особо сложный, необходимо иметь начальные навыки в работе с резьбовыми соединениями.

Монтаж терморегулятора на радиатор производится по следующей схеме:

1. При наличии в помещении нескольких приборов отопления термоголовка устанавливается на самый мощный;
2. С отопительного прибора сливается вода;
3. В проходную заглушку радиатора заворачивается предварительно подмотанная синтетической нитью или льном «американка»;
4. Термостатический вентиль соединяется по входу с резьбой трубопровода (терморегуляторы устанавливаются только на подачу теплоносителя в прибор);
5. Вентиль соединяется со сгоном «американка»;
6. Производится опрессовка смонтированных соединений (радиатор заполняется теплоносителем);
7. На следующем этапе устанавливается термоголовка – наворачивается на резьбу или крепится фиксаторами с защелками (замками);

Термоголовка устанавливается горизонтально для уменьшения влияния горячей поверхности отопительного прибора. На термоголовку иногда устанавливают антивандальный корпус.

Настройку температуры производят эмпирическим путем (экспериментально). Часто шкала регулировки не соответствует общей температуре в помещении. Шкала с делениями настраивается в лабораторных условиях, а в жилых помещениях на термоголовку могут влиять сквозняки и иные факторы.

Установка терморегуляторов освободит владельца помещений от постоянного ручного регулирования, обеспечит комфортную температуру в отдельных помещениях, позволит снизить расходы на оплату топлива.

Термостатические головки

Термостатические элементы на терморегуляторы отопления бывают трех видов — ручные, механические и электронные. Они выполняют одни и те же функции, различаются разным уровнем комфорта и возможностями.

Ручные

Ручные термостатические регуляторы работают как обычный кран — поворачивая регулятор в ту или другую сторону, регулируется пропуск количества теплоносителя. Самые дешевые и надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства недорогие, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Сложное устройство, которое поддерживает заданную температуру автоматически. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен антифризом. Антифриз имеет большой коэффициент расширения — при нагревании он сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока антифриз в сильфоне не нагрелся, шток поднят. При повышении температуры, цилиндр увеличивается в размерах (расширяется антифриз), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и антифриз в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, объем теплоносителя проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении поддерживается корректно, но вообще дельта зависит от того, насколько инертным является антифриз в сильфоне. Он заполняться может каким-то газом вместо антифриза. Газы быстрее реагируют на изменения температуры, чем антифриз, но технологически их производить сложнее.

Антифриз или газ в сильфоне — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка 0,5 °С, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механический термостатический регулятор должен по направлению в комнату. Так измеряется температура точнее. Из-за приличных размеров, такой способ установки возможен не всегда. Также можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с регулятором при помощи капиллярной трубки. Распологается он в любой точке, в который вам удобнее измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Краткий обзор популярных брендов

Верным решением при покупке термоголовки будет ориентация на авторитетных производителей. Незнакомый товарный знак с неизвестной историей — это большой риск потратить деньги попусту.

Смело можно приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных фирм.

Место #1 – компания Danfoss

Более 60 лет выпускает термоголовки концерн Danfoss. Это датский производитель, по его лицензии изделия производят и в России.

Ассортимент оборудования для автоматизации систем отопления у концерна Данфос богат и отвечает передовым технологиям. Управлять работой и настраивать термоголовки можно дистанционно, используя смартфон для этого

Наиболее часто спрашивают термоголовку RTS Everis. Это сильфонное изделие с наполнителем в виде жидкости. Путем прямой фиксации сопрягается с фирменными термоклапанами. Для других необходим адаптер.

Тест существующих видов термоголовок бренда в следующем видеоролике:

Место #2 – бренд Oventrop

Большим спросом у потребителей пользуются термоголовки Oventrop линейки Uni. Они укомплектованы жидкостным сильфоном. С термоклапаном соединяются при помощи накидной гайки. Температуру можно установить в пределах +7 – +28 °C.

Существует возможность полного закрытия. Рассчитаны головки на предельную температуру в системе +100 – +120 °C – именно такие характеристики указывает производитель в сопроводительной документации.

Головки Oventrop Uni совместимы с другими сантехническими изделиями этой фирмы. Их можно присоединять без адаптера к другим приборам со встроенным клапаном и соответствующей резьбой

Устанавливают их на термостатических вентилях с подходящим соединением. На головках многих серий есть специальная отметка для людей со слабым зрением, антивандальный кожух.

Место #3 – компания Thermo

Высокую оценку дали потребители продукции швейцарской компании Thermo, в частности, модели Royal Thermo RTE 50,30. Она отличается широким регулировочным диапазоном — от +6 до +28 °C, низким значением гистерезиса — 0,55 градусов. Есть и нулевая позиция.

Для корректной работы теплоноситель должен иметь температуру не выше 100 °C. Сопряжение с клапаном — гайка накидная.

Термоголовки компании Thermo отличаются надежностью, качеством сборки. Среди предложений есть модели с выносным датчиком

Место #4 – производитель Caleffi

Итальянский производитель Caleffi поставляет широкий ассортимент радиаторных термоголовок. Модель Caleffi 210000 — программируемая. Она оснащена цифровым жидкокристаллическим индикатором температуры. Кроме значения температуры, он показывает время, дату, установленную дневную программу.

При покупке оборудования для отопительных систем обязательно спрашивайте у продовца сопроводительные документы, гарантию от производителя и инструкцию у продукту

При программировании на неделю можно выставить 3 температурных уровня: «Комфорт», «Экономия», «Антизамерзание». Устанавливают эту головку в тандеме с вентилями Келеффи.

Место #5 – компания Salus

Немецкая фирма Salus также пользуется заслуженной репутацией. К примеру, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью задавать температурный режим на неделю. Диапазон температур — +5 – +40 °C.

Электропитание осуществляется от 2 элементов АА. Дисплей имеет функцию подсветки и вывода на экран температурных параметров, а также уровня заряда элементов.

Новая разработка — мини-термоголовка беспроводная, питающаяся от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

Технические новинки не перестают радовать пользователей – беспроводные термоголовки позволяют владельцу создавать комфортный микроклимат в помещении, находясь при этом в другом конце города или другой стране. И все это становится возможным, если интегрировать устройство в систему отопления умного дома или скачать фирменное приложение.

Виды термостатов

Механический термостат

Термостатические регуляторы имеют общий принцип устройства и различные исполнительные механизмы. Общая конструкция состоит из корпуса, штока, уплотнений, клапана и соединительных резьб. Корпус выполнен из латуни или нержавеющей стали. Корпус оборудован резьбами по входу и выходу рабочей среды. Направление движения нанесено на поверхность вентиля стрелкой. На выходе воды обычно вместо резьбы для удобства монтажа и сборки устанавливают сгон типа «американка». На верхней части корпуса находится присоединительный вывод со штоком. Вывод имеет резьбу или специальные фиксаторы для установки термоголовки.

Шток оборудован пружиной и находится в поднятом положении без применения к нему усилия управляющего механизма (термоголовки или ручки). На нижнем конце штока находится исполнительный механизм – клапан с резиновой (или фторопластовой) накладкой. Под воздействием усилия привода шток опускается и клапан перекрывает (или открывает) канал движения теплоносителя.

Данное устройство носит название термостатического вентиля. По управляющему механизму, воздействующему на шток, различают следующие виды термостатов:

1. Механические;
2. Электронные;
3. Жидкостные и газонаполненные;
4. Термостатические смесители.

Термостатические смесители – особый вид терморегулирующей арматуры. Они являются основой принципа работы водяных теплых полов. На них задается температура воды в контурах отопления (как правило, не превышает 50 градусов Цельсия). Смеситель для снижения температуры теплоносителя, подаваемого из котла, подмешивает в поток остывшую воду из обратного трубопровода контуров напольного отопления.

Механические терморегуляторы

Механические терморегуляторы – базовая модель термостатической регулирующей арматуры. Подробное описание термостатического вентиля дано в предыдущем разделе. Главный признак механического терморегулятора – ручное управление работой вентиля. Оно осуществляется пластиковой ручкой, идущей в комплекте с изделием. Ручная регулировка не позволяет достичь необходимой точности в управлении отопительным прибором. К тому же прочность пластикового колпачка оставляет желать лучшего. Подключение механических терморегуляторов к батарее – первый шаг к качественному управлению.

Электронные термостаты

Электронный термостат – термостатический вентиль, имеющий сервопривод штока. Сервопривод по данным датчика приводит в движение шток клапана, регулирует величину потока. Различают различные компоновки электронных термостатов:

• Термостат со встроенным датчиком, дисплеем и клавишным управлением;
• Устройство с вынесенным датчиком;
• Термостат с дистанционным управлением.

Первая модель устанавливается непосредственно на термостатический вентиль. Модель с вынесенным датчиком имеет исполнительно-регулировочное устройство, устанавливаемое на вентиль и вынесенный датчик температуры. Датчик устанавливается на расстоянии от радиатора, чтобы объективно оценивать температуру воздуха в помещении. Может устанавливаться и снаружи здания – регулировка происходит в зависимости от температуры воздуха окружающей среды.

Электронный термостат с дистанционным управлением имеет общий блок, интегрирующий управление группой термостатов по дистанционному принципу.

Жидкостные и газонаполненные терморегуляторы

Терморегуляторы этого типа пользуются наибольшей популярностью. Они дешевле электронных и не уступают им по надежности. Принцип их работы основан на использовании теплофизических свойств некоторых жидкостей и газов.

В корпусе располагают гибкий сосуд, заполненный жидкостью или газом с определенными свойствами. При нагреве воздуха рабочая среда резервуара расширяется и сосуд оказывает давление на шток клапана – вентиль начинает закрываться. При охлаждении все происходит в обратном порядке – сосуд сужается, пружина приподнимает шток с клапаном.

По какому принципу работают терморегуляторы для батарей?

Терморегулятор, который устанавливается на батарею системы отопления, внешне похож на обычный кран, только вместо вентиля – термостатическая головка. Внутри нее находится термоэлемент, называемый сильфоном.

Сильфон

Сильфон – это устройство с гофрированными стенками («гармошкой») и содержимым (жидкостью или газом), принцип работы которого основан на уменьшении/увеличении объема при малейших изменениях температуры. Сильфон соединен со штоком, который воздействует на клапан, изменяющий диаметр отверстия, через которое в радиатор попадает теплоноситель.

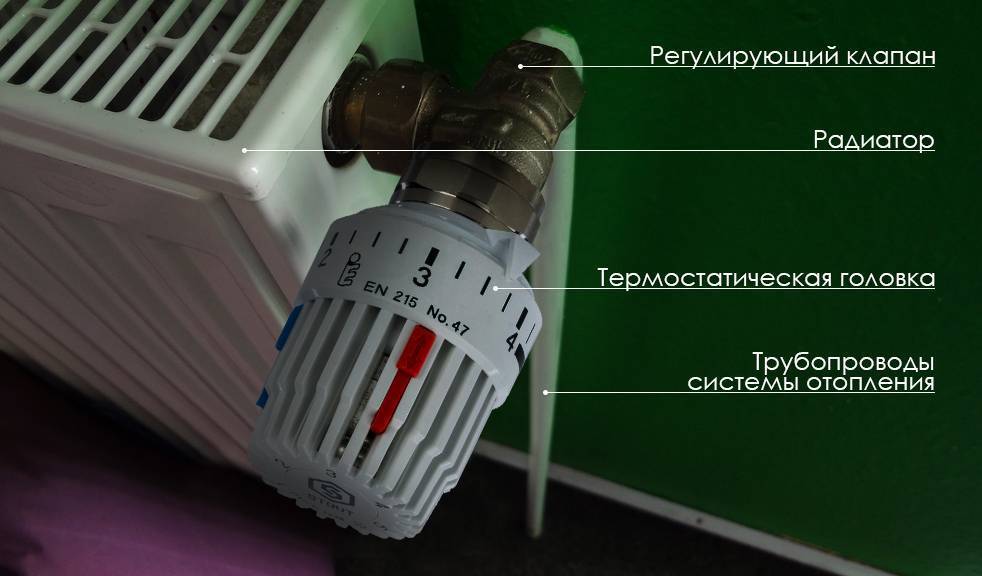

Строение терморегулятора.

Устройство терморегулятора выполнено таким образом, что при повышении температуры «гармошка» начинает растягиваться и постепенно выталкивает шток. Шток опускается до тех пор, пока внутри батареи не установится необходимая температура. В этот момент термостат максимально снижает подачу теплоносителя в радиатор. Когда воздух начинает остывать, работа терморегуляторов на радиаторы отопления начинается по обратному алгоритму.

Качественные электронные терморегуляторы отопления полностью вырабатывают свой ресурс примерно после миллиона циклов растяжения/сжатия «гармошки» сильфона. Во временном эквиваленте это около 100 лет работы системы обогрева дома или квартиры.

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

Для этого:

1. Выставляют температуру на рукоятке с метками.
2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Для этого:

1. Вынимаются оба штифта.
2. Рукоятка ставится на желаемый показатель.
3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
4. Второй штифт — в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Термоголовка — EC

Преимущества терморегуляторов с дистанционным управлением:

 имеют компактные размеры, благодаря чему их можно установить фактически в любом месте в доме, квартире или коммерческом помещении;

 не требуют прокладки проводов при подключении, соответственно, они не нарушают красоты и аккуратности существующего интерьера;

 подключение беспроводной термоголовки возможно выполнить самостоятельно всего за несколько минут.

Принцип работы беспроводного электронного терморегулятора для радиатора отопления:

Радиаторная термоголовка устанавливается на термостатический вентиль и в зависимости от запрограммированных настроек регулирует поступление теплоносителя в радиатор отопления, тем самым управляя температурой в помещении. Настройка необходимых параметров работы беспроводной электронной термостатической головки занимает не более нескольких минут.

Современные беспроводные терморегуляторы для радиаторов отопления могут быть укомплектованы: GSM-модулем, Интернет-модулем, Wi-Fi-модулем. Эти устройства являются более функциональными и удобными. При их применении пользователь может управлять параметрами работы оборудования со своего смартфона, ПК или ноутбука, имеющего доступ к сети Интернет. Соответственно, можно регулировать режим функционирования фактически из любой точки мира. Для дистанционного управления терморегулятора необходимо только установить на гаджет специальное приложение и иметь доступ в интернет.

Основные преимущества беспроводных термоголовок для радиаторов отопления:

 энергонезависимость — как правило, оборудование питается от батареек;

 настройки не сбиваются даже при отключении или сбое в центральной электросети;

 программирование — есть возможность установки температуры на каждый день недели, возможность индивидуального программирования, а также различные заводские варианты настроек;

 отсутствует необходимость регулировки температуры на приборе отопления, можно задать нужный режим работы непосредственно на дисплее терморегулятора или с мобильного устройства;

Все эти факты позволяют экономить на материалах и монтаже. Использование электронных радиаторных терморегуляторов продлевает срок службы отопительного оборудования, а также приводит к экономии затрат на энергоресурсах.

Функции программирования позволяют Вам настроить беспроводной радиаторный термостат для отопления с необходимыми параметрами на нужный временной промежуток и наслаждаться комфортным микроклиматом в помещении.

Если у Вас остались вопросы, звоните нам по телефону +7 (495) 665-29-20 и мы ответим на все интересующие Вас вопросы и поможем подобрать необходимое оборудование для Вашей системы отопления.

Монтажные схемы

Монтажные схемы для установки в одно- и двухтрубные отопительные системы

1. При монтаже термостата на радиатор в однотрубной отопительной системе необходимо изменить схему подключения батареи, дополнительно установив байпас – перемычку между входом и выходом магистрали. Благодаря этому теплоноситель сможет поступать к другим радиаторам в то время, когда клапан будет закрыт. В схему подключения дополнительно вводят запорные устройства, которые позволят снять термостат или батарею для ремонта или замены.
2. В двухтрубной отопительной системе термостатический регулятор устанавливается на трубе подачи, а на выходе из батареи монтируется шаровой кран.

Термостаты отопительных систем можно устанавливать на стальные, алюминиевые и биметаллические радиаторы. Монтаж на чугунные батареи нецелесообразен из-за их высокой тепловой инертности.

2 Модельный ряд терморегуляторов Danfoss

Предприятие Danfoss имеет достаточно широкий ряд терморегуляторов. В настоящее время в числе его продукции такие разновидности приборов:

терморегуляторы для дизайн регуляторов модельного ряда 013G4001- 013G4009. Применимы для полотенцесушителей, а также различных участков сетей отопления. Выпускаются в версиях для право- и левосторонней установки;

Danfoss RTD 3640 – разновидность моделей для систем отопления. Предназначены для двухтрубной стандартной системы. Имеют RTD функцию защиты от промерзания на зиму. Данная разновидность подходит для домашних, промышленных систем отопления, но не для холодильников. Имеет всего 4 деления, обозначенные как арабскими, так и римскими цифрами;

модели RAX с жидкостным наполнителем. Данная серия также предназначена для полотенцесушителей и дизайн-радиаторов. Модель применима для большинства современных версий дизайн-радиаторов, имеет деления как с арабскими, так и с римскими цифрами;

Все представленные версии терморегуляторов сопровождаются целыми сериями специальных аксессуаров, упрощающих их монтаж, а также дальнейшее применение.

Практически все терморегуляторы, выпущенные в данной серии, представляются в трех различных вариантах: золотистом, белом, серебристом. Вы можете подобрать тот тип, который соответствует вашей системе, клапан и температурная шакала работают у них практически одинаково.

2.1 Как установить терморегулятор Данфосс?

Регулятор Danfoss монтируют непосредственно на горячем патрубке подающем вашей системы теплоснабжения. Установка любой модели, включая RTD 3640, RA, не сложна. Работать в данном случае придётся вам так:

Отключаем систему от общих мощностей, отрезаем трубу нужного размера под установку терморегулятора. Без этого шага установка не проводится.
На имеющемся патрубке делаем с помощью специальных приборов резьбу, на которую будет установлен терморегулятор.
Обрабатываем участок сантехнической пастой, а уже на него крепим корпус клапана RTD 3640, RA или любого другого.
Подсоединяем сам прибор к клапану, затянув шайбой соединение. Дополнительная герметизация тут не нужна.
Снимаем предохранитель, выстраиваем терморегулятор на максимальное значение 5, затем надеваем на него колпачок со шкалой

Его важно установить до щелчка для максимально плотного и качественного прилегания.
Еще раз проверяем герметизацию системы, после чего может подключать ее обратно к общей системе снабжения. Пусть клапан один раз откроется и закроется, и вы будете уверены, что оборудование работает корректно.

Установка RTD, RA или другой модели завершена. Теперь можно свободно пользоваться прибором.

2.2 Как настроить терморегулятор Данфосс?

Настройка такого прибора как регулятор RTD, RA Данфосс достаточно проста и доступна для всех пользователей. Дабы ее осуществить, вам нужно изучить имеющуюся в торце прибора температурную шкалу (она может несколько отличаться в зависимости от того, какую именно версию вы используете). Затем выставить на ней интересующую вас температуру, просто передвинув указатель на приборе н нужный вам параметр.

Также вы можете выбрать промежуточные значения, если они вас устроят. Уже через несколько минут клапан перестроиться в нужное положение, и температура в квартире придет к нужному параметру, и вы сможет наслаждаться максимально для вас комфортным микроклиматом. Аналогично регулируется клапан и у моделей для холодильников.

2.3 Терморегулятор Danfoss и его виды (видео)

Расходы на отопление и вентиляцию в среднем составляют 30-50% семейного бюджета. И проблема не в самой функции, но в некачественном расходовании энергии. Удобное решение предложила компания Danfoss — терморегулятор для контроля температуры в доме и работы отопительной системы. Этот девайс можно применять в комбинации практически со всеми котлами, включая отопительные устройства с жидким теплоносителем.

Используется термоголовка дома, в квартире, производственных помещениях, складах, закрытых теплицах и оранжереях, словом, везде, где требуется относительно постоянный температурный режим. Причем это касается не только отопления, но и кондиционирования. Так, термоголовка одинаково успешно взаимодействует с кондиционерами, холодильным оборудованием и другими агрегатами, отвечающими за температуру.

Зачем нужен терморегулятор?

Необходим данный прибор в случае, если в помещении надо снизить температуру. Как правило, это касается верхних этажей городских домов, где система теплоснабжения оборудована с верхней подачей воды и вертикальной разводкой. Конечно, агрегат используется не только в многоэтажках. Требуется регулировка радиаторов отопления в частном доме также довольно часто. Установив терморегулятор на обогреватель, можно легко выставить нужную температуру. Погрешность очень мала и составляет всего один градус.

Каков принцип работы терморегулятора?

Рассмотрим, какой имеет регулятор температуры на радиаторе отопления принцип работы более подробно. Устройство представляет собой герметичную камеру, которая называется сильфон. Он заполнен специальной рабочей средой. При повышении температуры расширяется теплоноситель и камера распрямляется. После чего запорный клапан преграждает теплоносителю путь в секции батареи. В результате температура в комнате снижается. При понижении температуры эффект совершенно обратный: термоголовка сжимается, клапан открывается, и вода вновь поступает в радиатор.

Конструкция регулятора температуры и его классификация

Регуляторы второго типа делятся на такие подвиды:

1. те, которые могут управлять либо нагревом котла, либо насосом;
2. те, которые могут посылать сигнал установленным перед батареей клапанам.

Особенности монтажа терморегулятора

Прежде чем установить аппарат, надо определиться с его месторасположением. Зависит функционирование терморегулятора от ряда факторов. Например, температурного режима вне помещения, циркуляции воздуха в здании

Наличие прямых лучей солнца также имеют немаловажное значение. Учитываются и посторонние источники тепла (холода) в квартире

Если дом частный, то чаще всего регулятор температуры для радиатора отопления располагают на верхнем этаже.

Связано это с тем, что нагретый воздух скапливается вверху: температурная разница на нижнем и верхнем уровне помещения будет существенной. Монтируют аппараты по горизонтали труб около места ввода в отопительное оборудование. В городских квартирах терморегулятор на радиатор отопления сначала лучше установить там, где температурные колебания ощутимы больше всего. Это могут быть: комната, подверженная воздействию прямых лучей солнца, кухня.

Естественно, перед установкой регулятора, его надо приобрести. Можно его купить либо в магазине, либо заказать через сеть Интернет.

На терморегулятор для радиатора отопления цена зависит от типа его подключения и фирмы-производителя. В среднем стоимость прибора начинается от 1000 рублей. Надо сказать, что диапазон цен достаточно широкий.

Когда агрегат куплен, и место его расположения выбрано, можно приступать к монтажу.

Проводится установка терморегулятора на радиатор отопления по определенному алгоритму:

• отключается подающий стояк, из системы сливается весь теплоноситель;
• отрезаются горизонтальные подводки, при этом желательно соблюдать определенное расстояние от батареи;
• отрезанная труба, краник снимаются с отопительного прибора;
• от запорного крана и клапана термостата отсоединяются хвостовики и гайки, и заворачиваются в пробки радиатора;
• выполняется сборка трубной обвязки;
• все ставится на заранее выбранное место;
• обвязка соединяется с расположенными горизонтально трубами подводки, присоединенными к стояку.

Как видно, установить регулятор на радиатор отопления несложно. Но если система однотрубная, то при подключении термостатического устройства потребуется заменить схему подключения обогревателя.

С этой целью для стыковки прямой и обратной подводки конструкции необходимо установить перемычку — байпас.

Этот элемент дает возможность теплоносителю циркулировать, если нужно будет перекрыть отопление регулятором температуры.

Для выполнения схемы потребуется снять прибор. Предварительно надо перекрыть вентили. Если система двухтрубная, то контролировать поступление воды в радиатор возможно. Но в этом случае надо термостат радиатора ставить на верхнюю подводку.

Таким образом, можно сделать вывод, что для регулировки температуры в помещении сегодня используются специальные электротены и терморегуляторы.

Первые применяются в случае, если надо повысить теплоотдачу обогревателей, а вторые – чтобы снизить температуру и сделать обогрев более равномерным.

Регуляторы температуры можно приобрести в любом магазине за вполне приемлемую цену. Устанавливать их несложно и вполне реально провести монтаж своими силами.
