Как выкопать колодец самостоятельно: технология ручной копки

Лучшее время

Есть два периода, когда копать колодец лучше всего: это вторая половина августа и середина зимы — после двух недель морозов. В это время уровень грунтовых вод самый низкий, верховодки почти нет. Так что работать будет просто и вы не промахнетесь с определением дебита — он в это время минимальный и страдать от недостатка воды в детальнейшем вам не придется.

Зима и позднее лето — лучшее время для копки колодцев

Если работает бригада, они могут справится за несколько дней: два-три, изредка — больше. Если работать планируете в одиночку, времени в августе может не хватить. Это зона «пограничная» — перед дождями. Тогда надо начинать работу раньше. Может, с начала августа. В это время уже верховодки мало, а к середине месяца (даже если работать одному вечерами) вы будете уже возле водоносного слоя. В общем, старайтесь рассчитать так чтобы выход на водоносный горизонт пришелся на самое «безводное» время. Желательно еще и гидроизоляцию стенок закончить.

Копаем яму дедовским способом

Так что копаю ямы и траншеи дедовским способом, лопатой. Если нужно выкопать небольшую в поперечнике яму, то понадобится хорошая штыковая лопата, перчатки для работы, плотные перчатки для извлечения земли. В качестве перчаток для извлечения земли можно использовать плотные перчатки для работы с металлом (резки, сварки) с длинным раструбом, закрывающим руку до локтя. Если мы копаем траншею, то применяется штыковая и совковая лопаты.

Копание имеет две стадии, которые повторяются: рыхление и выемка почвы.

Рыхление. Штыковой лопатой рыхлим землю на дне ямы или траншеи. Для этого наносим вертикальные размашистые удары лопатой по дну по всей его площади. Для этого лопата должна быть достаточно тяжелой. Если попадается особенно твердый грунт, слежавшийся гравий, то можно применить лом.

Выемка. Разрыхленный грунт вынимаем из ямы. Если мы роем траншею или большую яму, то это удобно делать совковой лопатой. Если нам нужна ямка небольшого поперечного сечения, то делать это удобнее всего рукой, одетой в плотную высокую перчатку. Никогда не вынимайте грунт голой рукой или рукой в той перчатке, в которой Вы рыхлите. Так Вы моментально сотрете кожу на руках до кровавых мозолей. Песчинки останутся на Ваших руках. На стадии рыхления они будут тереться о черенок лопаты и повредят кожу. Кроме того, Вы можете пораниться. Во избежание неприятных инфекций и нарывов пачкать землей поврежденные участки кожи не следует. Перед выемкой грунта рукой снимите рабочие перчатки и оденьте плотные, специально предназначенные для выемки земли.

Описанный процесс повторяем до тех пор, пока яма не будет нужной глубины.

(читать дальше…) :: (в начало статьи)

1

2

:: Поиск

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи.

Еще статьи

Почему крошится, трескается, разрушается бетон в фундаменте, дорожке, …
Залили летом дорожку и фундамент. После зимы видны серьезные разрушения, наблюда…

Ворота дома, дачи, дачные своими руками. Чертежи. Установка. Сделать с…
Самостоятельная установка ворот. Схема. Чертежи. Описание…

Устройство и схема дренажа фундамента….
Подскажите, пожалуйста, нужно ли делать дренаж ленточного фундамента? Грунт — су…

Строим теплицу сами, своими руками. Самостоятельная сборка, установка …
Теплица, парник своими руками. Чертеж, схема, описание сборки. Теплица имеет сер…

Деревянный пол своими руками. Положить, уложить, построить. Укладка, с…
Кладем тихий пол без скрипа навсегда. Ремонт скрипучего пола. Порядок действий п…

Потери тепла в доме, утечка тепла…
Опишите, пожалуйста, коротко основные пути потери тепла в доме…

Бигнай (Саламандровое дерево) — Удобрение, польза, применение, противо…
Как правильно удобрять бигнай. Где он применяется, кому противопоказан …

Вязание. Осенние воспоминания. Листва. Рисунки. Схемы узоров…
Как вывязать следующие узоры: Осенние воспоминания. Листики. Подробная инструкци…

Как копали колодец: фото-отчет

Рыли по первому способу — сразу ставили кольца. Работали три человека, поочередно меняясь: внутри дольше чем на «одно кольцо» никто не оставался. Это коротко все нюансы. Остальное — по ходу дела.

Сначала завезли кольца и разложили на участке. Из деревянных дощечек специальной формы собрали нож.

Кольца для колодца на участкеТак выглядят дощечки для ножаНа заднем плане лежит деревянный нож для копки колодца с кольцамиКопают строго по размеру ножа

На это кольцо уложено первое бетонное кольцо. Грунт сначала только отбрасывался — пока глубина позволяла.

Первое готовоВторое кольцо установлено

Когда второе ушло в уровень с грунтом, Поставили треногу с лебедкой и блоком. Так подымали-опускали копщика и ведра с породой.

Тренога поставлена перед установкой третьего кольца

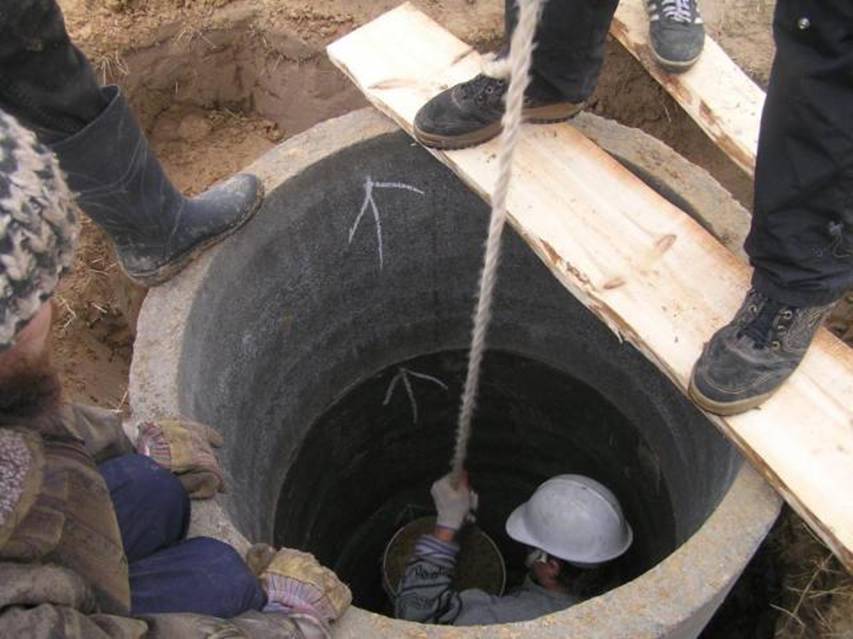

Вот теперь: один копает, второй на лебедке «крутит», третий — отваливает грунт. На той же лебедке опускали в шахту колодца.

Вперед

Закопали шестое кольцо и после этого появилась вода. Если смотреть по грунту, получилось так: чернозем, песок, глина, водоносный песок. Это значит, что слой, где протекает вода отделен плохо проводящей верховодку глиной. Это очень хорошо — вода должна быть хорошая, как потом и оказалось.

Видны проблески воды

После этого установлены еще три кольца. Одно оставлено на конец августа, когда вода будет пониже, опустим колодец еще на метр. далее процедура стандартная — моем стенки, откачиваем воду. Так раз шесть — семь. После седлали оголовок на колодце и установили всю начинку — ворот, дотянули из дома кабель, поставили розетку. В планах — завести воду в дом.

Так выглядит колодец «в домике»

Способы копки

Определяющими факторами при выборе подходящей технологии являются тип грунта и глубина залегания водоносного горизонта.

Существует 2 метода копки колодцев:

• открытый, применяемый для рытья шахты в глинистых и суглинистых породах;
• закрытый, использующийся при копании колодезного шурфа в песчаных и супесчаных почвах.

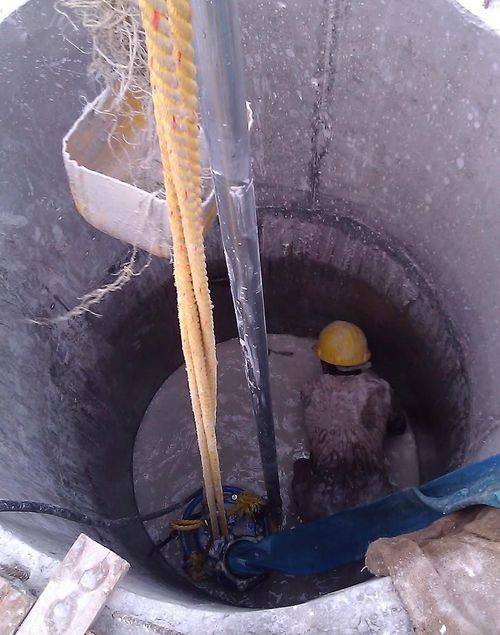

Закрытый способ рытья колодца.

Поочередная установка колец

Закрытый метод строительства колодца из бетонных колец состоит в поэтапном выполнении следующих операций:

1. Над поверхностью в заданной точке размещают подъемный механизм, на грунт устанавливают бетонное кольцо.
2. Лопатой вручную вынимают почву, занимающую пространство внутри блока и под его стенками. По мере заглубления конструкция постепенно опускается под собственным весом.
3. Для соблюдения вертикальности пользуются отвесами. Контроль осуществляется строительным уровнем.
4. Шахту роют до водоносного пласта. Количество блоков определяется глубиной колодезной скважины.

Когда верхний край первого кольца располагается на одном уровне с поверхностью, устанавливают следующее кольцо. При этом необходимо тщательно контролировать вертикальное направление, избегая перекосов, т.к. отклонения препятствуют равномерному опусканию блоков,

Закрытая технология копка колодца.

Закрытая технология имеет следующие преимущества:

• возможность визуального контроля качества установки блочной конструкции, позволяющая своевременно выявить и устранить погрешности монтажа;
• возможность использования резиновых прокладок, повышающих герметичность;
• предотвращение обрушения стенок.

Этот метод копки имеет следующие недостатки:

• неудобства работы в ограниченном пространстве внутри кольца;
• невозможность вырыть колодец в одиночку.

Установка колец после достижения водоносного слоя

Сначала формируют отверстие, соответствующее полной глубине колодца. При приближении к водоносному горизонту приступают к установке железобетонных блоков.

Технология выемки грунта аналогична той, что используется при закрытом способе копки. По возможности выработанные слои породы выбрасываются на поверхность лопатой. Заглубление конструкции усложняет удаление почвы из шахты, использование треноги с воротом или лебедкой облегчает подъем грунтовых масс ведрами.

По аналогии с предыдущим методом обязательным условием считается контроль вертикального расположения стен. При отсутствии строительного ватерпаса допускается применять привязанный к бруску отвес, опущенный в шурф.

Завершается установка колец засыпкой и утрамбовкой промежутков между стенками шахты и бетонными конструкциями. Для наружной гидроизоляции рекомендуется обработать несколько верхних блоков битумной пропиткой.

Открытая технология копки колодца.

Открытая технология обладает такими преимуществами:

• неограниченная глубина колодца;
• возможность внешней герметизации начальных колец, предотвращающей загрязнение воды.

Метод имеет следующие недостатки:

1. Затрудненный контроль качества монтажа. Герметичность стыков проверить невозможно ввиду запрета нахождения внутри шахты во время установки.
2. Невозможность корректировки положения установленного кольца. Вес бетонной конструкции не позволяет перемещать блоки внутри шахты.
3. Повышенный риск обрушения стенок. Он особенно велик при сооружении колодцев в нестабильных грунтах.
4. Необходимость дополнительных мер гидроизоляции. Низкая плотность засыпки промежуточного пространства между кольцом и стеной увеличивает вероятность проникновения дождевых и талых вод.

Существует возможность защитить колодец от загрязнений, приносимых грунтовой влагой, при помощи специальной гидроизоляционной мембраны, устанавливаемой вокруг шахты.

Выполнение наружной гидроизоляции

В качестве защиты от воды применяют так называемый глиняный замок. Его используют для того, чтобы отсечь верховодку и не допустить попадания дождевых осадков и талых вод в колодец. Глиняный замок нельзя назвать лучшим решением проблемы. Дело в том, что он изменяется в объеме и тем самым способствует деформации конструкции.

Чтобы обеспечить качественную наружную гидроизоляцию, часто используют рулонные материалы. Сначала поверхности обрабатывают жидким стеклом и затем создают глиняный замок. В результате создается двойная защита от воздействия влаги. Это приводит к удорожанию конструкции, но способствует сохранению качества воды. Для замка используют глину с незначительным содержанием песка до 15%.

Сначала ее вымораживают, для чего оставляют на всю зиму на улице, а далее смешивают с известью в пропорции 4:1, перемешивая до получения однородной пластичной массы. При условии, что все сделано правильно, глиняный комок будет отлично держать форму, не растрескается.

Глину помещают в траншею, сделанную вокруг колодца. Ее ширина должна быть минимум 50 сантиметров, а глубина – 100 сантиметров. Для укрепления стенок траншеи собирают опалубку. Глиняный замок нужно укладывать слоями по 15 – 20 сантиметров и тщательно утрамбовывать. Когда он готов, его укрывают геотекстилем и поверх отделывают тротуарной плиткой или бетонируют. Такая внешняя отделка защитит глину от раскисания во время осадков, чтобы она не превращалась в месиво.

Как найти место?

Вначале следует произвести поиск воды. Самый простой способ — поинтересоваться у соседей. Если у них источника нет, то искали ли они его. В случае неудачных попыток соседей найти жидкость будет нереально. Определить место, где копать, можно самостоятельно. Если же источник присутствует, то перед тем как искать воду на приусадебном участке, следует отталкиваться от таких факторов:

1. Рельеф местности.
2. Тип грунта.
3. Климатические условия.
4. Природа и растения.

Все эти методы — только способы приблизительного определения места, где могут залегать водоносные слои. Ни один из них не дает гарантий, но если в результате от нескольких способов вы получите более-менее конкретное место, имеет смысл пробовать копать колодец именно тут.

Колодцы на соседних участках

Вы наверняка знаете, что пласты пород залегают совсем неравномерно, так же как и водоносные слои. Если у соседей вода на расстоянии 6 метров, это не значит, что и у вас она будет точно там же. Может быть выше или ниже, а может уйти резко куда-то в сторону. Так что это — только приблизительная «пристрелка» на местности.

Инструменты, необходимые для рытья колодца

Растения

Этот способ подходит, если участок еще не распахан. Осматриваете «местную» растительность, выявляя островки характерной травы. Не единичные растения (могут быть случайно занесены), а именно островки, поляны и т.п.

Растения, указывающие на какой глубине находится водоносный слой

Наблюдения за живностью и природой

Самые лучшие предсказатели — мелкая мошкара. В теплое время года, в безветренную погоду, вечером, перед заходом солнца, посмотрите на участок. Если есть места, где «зависают» столбами мошки, скорее всего в этом месте, причем довольно близко, находится вода.

Мошка вьется в тех местах, где вода подходит ближе всего

Чтобы убедиться в этом, можно пронаблюдать за этим местом утром. Если вода действительно близко, тут будет клубиться туман.

По «концентрации» тумана можно определить, где вода ближе

Народные методы

Находим глиняную посудину. Желательно не глазированную. Но найти такую сейчас сложно, так что любой кувшин или горшочек подойдет. Нет и этого? Можно и обычную кастрюлю использовать, только с широкую.

В посуду насыпают высушенный в духовке силикагель. Нет его, не знаете где взять? Берете керамические кирпичи, разбиваете до состояния мелкой крошки (не муки, а крошки), просушиваете пару часов в духовке. Засыпаете в посудину доверху, завязываете сухой х/б тряпкой. Только так, чтобы не развязалась. Взвешиваете и результат записываете.

В предполагаемом месте/местах нахождения воды выкапываете яму глубиной 1-1,5 метра, в нее ставите кастрюлю и присыпаете землей. Оставляете на сутки. Потом откапываете и снова взвешиваете. Чем сильнее изменилась масса, тем больше воды в данном месте (или ближе к поверхности она находится).

Устройство шахтного колодца

Любой колодец состоит из трех основных частей:

Водосборник — это расположенный в нижней части колодца резервуар, в котором собирается вода.

Ствол — это сама шахта колодца, которую необходимо укреплять, чтобы предотвратить осыпание грунта. В прежние времена стволы обычно делали квадратными в сечении и укрепляли бревнами, сегодня наиболее часто копают круглые стволы, которые укрепляют бетонными кольцами.

Оголовок — это расположенная на уровне земли конструкция, которая защищает колодец от попадания грязи и атмосферных осадков, предотвращает его промерзание, а также делает забор воды максимально удобным.

Обустройство стен и дна конструкции

Существует определенная последовательность действий в том, как выкопать колодец вручную:

1. Сначала роют яму глубиной 50 – 100 сантиметров. Меньший или больший размер сделает работу неудобной.
2. Устанавливают первое кольцо. Идеальным вариантом считается монтаж на режущий башмак.
3. Приступают к подкапыванию ямы, равномерно вынимая почву на всей площади шахты.
4. После того, как кольцо заглубится, начинают устанавливать следующее и скрепляют их между собой.
5. Работу продолжают, пока водоносный пласт не будет достигнут, обычно на это приходится потратить несколько дней.
6. Сигналом того, что горизонт с водой достигнут, является ее появление на дне ямы. Она будет мутной и грязной. Чтобы ее очистить, жидкость следует откачать и поставить донный фильтр.
7. Когда шахта подготовлена, воду и грязь из нее удаляют ведрами или при помощи насоса. Потом углубляются еще примерно на 10 – 15 сантиметров и выравнивают дно.
8. На него высыпают 25-сантиметровый слой песка. Лучше, если он будет крупнозернистым, речным. Следующий слой делают из мелкого щебня толщиной не меньше 15 – 20 сантиметров. В завершение насыпают крупный щебень слоем той же толщины.

Щебень, перед тем, как засыпать в колодец, нужно продезинфицировать, применив слабый раствор извести. Не всегда удобно помещать донный фильтр на дно вырытой ямы. Бывают случаи, когда грунт сильно разжижен по причине большого количества жидкости, поэтому, сначала монтируют дощатый настил, имеющий зазоры, а сверху на него насыпают фильтрующие материалы.

После того, как удалось вырыть колодец и возвести конструкцию, начинают откачивать воду. Затем вновь ожидают, пока она наберется, и вновь ее откачивают. Данную процедуру следует повторить несколько раз до очистки воды. Далее можно брать пробу для лабораторных исследований.

Закрытый способ обустройства колодца

Когда на участке песчаный грунт, открытая технология не подойдет, поскольку имеется слишком большая вероятность, что стенки шахты начнут осыпаться. Это обстоятельство значительно затруднит работу и может быть опасным для того, кто собирается копать колодец.

В таком случае применяют способ копки колодцев с кольцами. Он сложнее, чем открытый метод, но намного безопаснее. После того, как место для шахты выбрано, нужно вырыть небольшое углубление для первого из колец, его размер может быть от 20 до 200 сантиметров.

Диаметр ямы делают в соответствии с размером бетонного изделия. Когда установлено первое кольцо, внутри конструкции начинают выбирать грунт. Поскольку кольцо из бетона тяжелое, оно будет опускаться благодаря собственному весу. Постепенно изделие настолько опустится в углубление, что можно будет приступать к монтажу второго.

Его максимально точно опускают на предыдущее кольцо, скрепляя их между собой металлическими скобами и раствором. Главное в процессе установки не допускать перекосов, в противном случае герметичность стыков и швов будет утрачена. Таким образом, монтируют одно за другим все кольца.

Когда стены шахты подготовлены, их нужно гидроизолировать, сделать ее дно и верхнюю часть. Все названные этапы вне зависимости от способа копки не отличаются. При выборе варианта, как вырыть колодец, необходимо помнить, что при проведении земляных работ могут возникать различные нюансы. Например, заглублению в грунт станет препятствовать большой валун и его потребуется достать.

Можно намного проще справиться с подобными проблемами, когда выбор сделан в пользу открытого варианта. Недостаток закрытого метода заключается в том, что в колодец проникает верховодка. В ней содержится больше разных примесей, чем грунтовых вод, и она с большой вероятностью загрязнит водяной источник. Избавиться от нее удается не во всех случаях.

Открытый вариант также нельзя назвать идеальным, так как приходится выкапывать яму большего размера, чем колодец, а это приводит к увеличению трудозатрат.

Ввод в строй

Итак, мы рассмотрели, как правильно сделать колодец. Теперь необходимо выполнить очередной фронт работы перед вводом его в эксплуатацию. После того как уже сделан колодец своими руками, его необходимо гидроизолировать, прочистить/промыть и прокачать.

Гидроизоляция

Итак, обустройство скважины на предмет гидроизоляции выполняется так:

1. Слегка расшиваются все наружные стыки.
2. Для этого необходимо углубиться снаружи на 1,5 кольца по периметру.
3. Для гидроизоляции рекомендуется использовать обмазочную мастику. Дополнительно, сооружение можно утеплить в грунте, а после засыпать землю.

Некоторым домашним мастерам, удается выполнить гидроизоляцию швов изнутри. Для этого опускаются по лебедке на тросе в саму шахту и цементным раствором с гидроизоляционными добавками замазывают все стыки. Это увеличит вероятность того, что извне в шахту не будет проступать грунтовая вода низкого качества.

Гидроизоляция колодца

Чистка стенок

Теперь изнутри веником обметаются и счищаются все стенки. Если есть следы раствора или другие загрязнения, можно провести чистку щеткой по металлу. После стенки смываете водой. Эту процедуру можно проводить до тех пор, пока они не будут чистыми.

Далее, необходимо выполнить прокачку источника. Для этого, возможно, потребуется несколько заходов. До тех пор, пока не пойдет чистая вода.
