Обратный клапан для отопления схема подключения, виды и рекомендации по эксплуатации

Виды механизмов

Запорные устройства условно делятся по нескольким критериям. Наиболее распространенные механизмы:

1. Дисковый или пружинный клапан. Внутри находится пружинка с запирающим элементом. Когда жидкость циркулирует в правильную сторону, пружина сжимается и дает проход воде. Во время обратного потока пружинка разжимается, закрывая затвор. Эти клапаны недорого стоят и не нуждаются в техобслуживании. Но со временем внутри появляются минеральные отложения. В этом случае устройство нужно полностью менять.
2. Подъемный запирающий клапан характеризуется тем, что затвор производит вертикальные поступательные движения. Когда вода циркулирует под давлением, затвор перемещается вверх, открывая ей путь.
3. Шаровой запорный механизм сделан в форме шара, покрытого износостойким герметиком. Шарик приподнимается, когда жидкость циркулирует в нужном направлении, и опускается, закрывая проход воде при передвижении потока в другую сторону. Устройства этого типа не обязательно заменять после износа. Они легко ремонтируются. При этом поломки бывают довольно редко, так как элементы не трутся внутри конструкции. Из недостатков — требуется большое пространство, чтобы установить подъем клапана.
4. Двустворчатый механизм является разновидностью поворотного клапана. Имеет два лепестка, которые открываются от прямого направления воды. У этих конструкций высокое гидравлическое сопротивление, то есть скорость циркуляции жидкости снижена. Чаще всего их используют в сложной рабочей среде (грязная вода, нефть), так как в этом случае можно подобрать подходящий уплотнитель.
5. Поворотный или лепестковый клапан представляет собой конструкцию из пластин-лепестков, установленных на шарнирах, открывающихся во время прямого потока жидкости и закрывающихся при обратном направлении. В этом случае нет пружин, собирающих минеральные отложения.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

• В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
• На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
• В самой высокой точке схемы — для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

• Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
• Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую

Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется — он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

• Возможность подключения к программатору;
• Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
• Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

Как правильно выбрать

При выборе устройства следует учитывать следующие факторы:

1. PN номинальное давление, что означает максимальное давление, при котором клапан будет безопасно функционировать. Значения условного давления PN также имеются в Государственном стандарте Союза ССР «Соединения трубопроводов и арматура» ГОСТ 26349–84. Кроме того, используются международные стандарты ISO, немецкие DIN и североамериканские ANSI.
2. Место установки.
3. Степень загрязнения окружающей среды.
4. Способ крепления к водопроводу.

По способу крепления клапаны бывают:

1. Крепление к полипропиленовым трубам с помощью сварки.
2. Фланцевое крепление, при котором фланцы крепятся с трубопроводом через фланцы.
3. Муфтовое крепление через резьбовую муфту. Обычно применяется при монтаже с трубами небольшого диаметра.
4. Межфланцевое крепление, когда клапан зажимается между фланцами трубопровода.

Затворка также бывают ударными (закрываются с ударом, который никак не влияет на работу системы) и безударные (закрываются мягко). Затворка могут быть выполнены из бронзы, титана, латуни, стали, чугуна и неметаллических материалов. В зависимости от способа исполнения затворки устройства делятся на типы:

1. Подъёмного типа. Под действием давления потока воды клапан поднимается, ослабляя давление пружины.
2. Шарового типа. У такого клапана вместо затворки находится шар, который в случае прекращения потока воды опускается, не давая воде идти обратно.
3. Поворотного типа. В нём затворка выполнена в виде откидной створки.
4. Межфланцевый. В нём также затворка выполнена в виде диска или створок, которые не дают воде идти обратно в случае отключения насоса.

Какие виды есть

Клапан обратный межфланцевый V 275. Ду 15−100

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий воду, пар;
• максимально допустимая температура -250С;
• максимально допустимое давление — 16 бар;
• материал корпуса — латунь.

Обратный клапан шаровой V6516 (Ду 50−500, Ру 10) и RD12 °F (Ду 50−500, Ру 16)

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий сточные воды, техническую воду, жидкости рН 4−8;
• максимально допустимая температура -70С;
• максимально допустимое давление — 10 бар;
• материал корпуса — чугун.

Затвор обратный поворотный ГРАНЛОК, межфланцевый, стальной

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий воду, пар;
• максимально допустимая температура -110С;
• максимально допустимое давление — 16 бар;
• материал корпуса — нержавеющая сталь.

Обратный клапан подъемный фланцевый серии RD50 °F стальной

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий воду, пар;
• максимально допустимая температура -350С;
• максимально допустимое давление — 40 бар;
• материал корпуса — сталь.

Преимуществом межфланцевых обратных клапанов является их малый вес и небольшой размер. Их можно монтировать не только горизонтально, но также вертикально и под наклоном. Часто они монтируются с полипропиленовыми трубами. Их надо устанавливать строго по направлению потока воды. В аварийной ситуации при остановке работы насоса может случиться гидроудар, который может привести к повреждению гидросистемы. В этом случае применяются двухстворчатые клапаны. В случае, когда водный поток идёт обратно, створки складываются и не допускают проникновения воды в систему. Диаметр таких клапанов 50−700 мм.

Простые обратные клапаны имеют диаметр до 400 мм и используются в системах, где удары затворки в случае остановки работы системы не навредят дальнейшей работе гидросистемы. В гидро- и воздушных системах большого размера используются безударные поворотные клапаны. Также они не слишком требовательны к загрязнению воды.

Шаровые обратные клапаны используются чаще всего в сантехнике. Обратный подъёмный устанавливается только вертикально. Также такое устройство чувствительно к чистоте окружающей среды.

Принцип работы самотечной отопительной системы

Принцип работы отопления выглядит просто: вода передвигается по трубопроводу, движимая гидростатическим напором, появившимся вследствие различной массы нагретой и остывшей воды. Еще такую конструкцию называют самотечная или гравитационная. Циркуляция – это перемещение остывшей в батареях и потяжелевшей жидкости под гнетом собственной массы вниз к нагревательному элементу, и вытеснение легкой нагревшейся воды в подающую трубу. Система функционирует, когда котел с естественной циркуляцией располагается ниже радиаторов.

В контурах открытого типа он напрямую сообщается с внешней средой, и лишний воздух уходит в атмосферу. Увеличившийся от нагрева объем воды ликвидирован, постоянное давление нормализовано .

Естественная циркуляция возможна и в закрытой системе отопления, если та оснащена расширительным баком с мембраной. Иногда конструкции открытого типа переоборудуют в закрытые. Закрытые контуры стабильнее в работе, теплоноситель в них не испаряется, но они так же независимы от электричества. Что влияет на циркуляционный напор

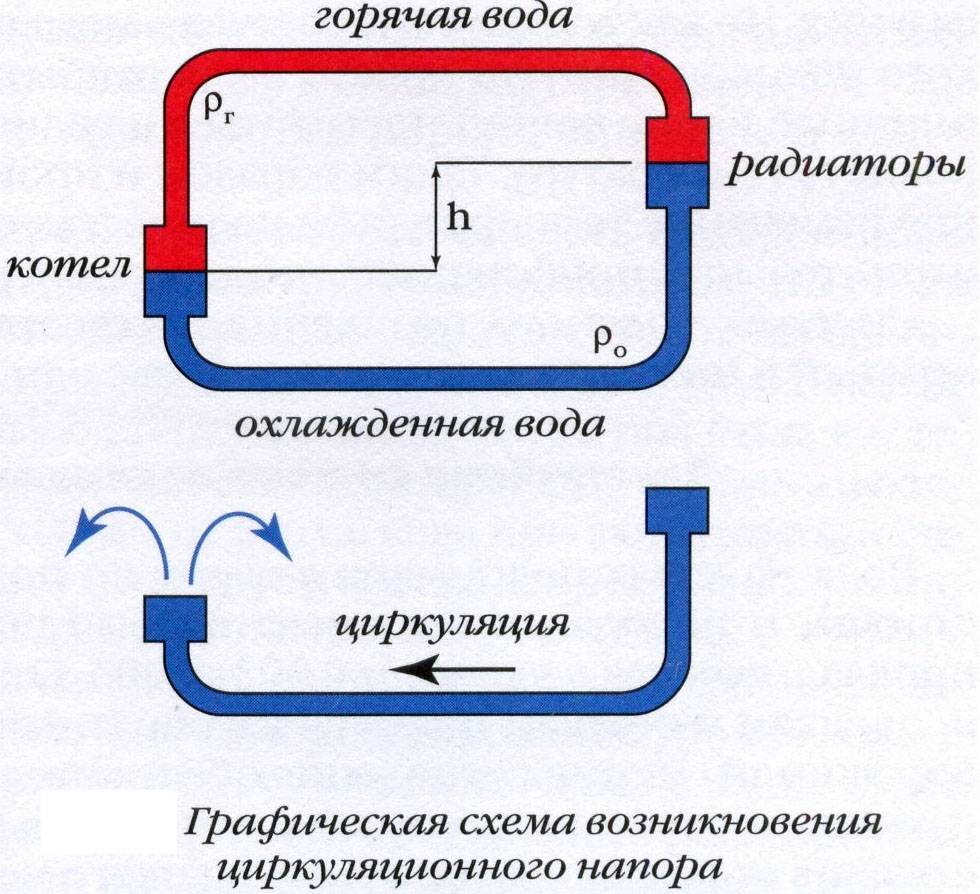

Циркуляция воды в котле зависит от разницы в плотности горячей и холодной жидкости и от величины перепада высоты между бойлером и самым низко расположенным радиатором. Эти параметры просчитываются еще до начала монтажа отопительного контура. Естественная циркуляция возникает, т.к. температура обратки в системе отопления низкая. Теплоноситель успевает остыть, двигаясь через радиаторы, становится тяжелее и своей массой выталкивает из котла разогретую жидкость, заставляя ее продвигаться по трубам.

Схема циркуляции воды в котле

Высота уровня батарей над котлом усиливают напор, помогая воде легче преодолевать сопротивление труб. Чем выше расположены радиаторы по отношению к котлу, тем больше высота столба охлажденной обратки и с тем большим давлением она выталкивает нагретую воду вверх, когда достигает котла.

Плотность также регулирует напор: чем сильнее прогревается вода, тем меньше становится ее плотность в сравнении с обраткой. В результате она выталкивается с больше силой и напор увеличивается. По этой причине самотечные отопительные конструкции причисляют к саморегулирующимся, ведь если изменить температуру нагрева воды, поменяется и давление на теплоноситель, а значит, изменится его расход.

При монтаже следует располагать котел в самом низу, ниже всех других элементов, чтобы обеспечить достаточный напор теплоносителя.

Как выбрать обратный клапан

Подобное устройство выбирается под трубопровод, т.е. необходимо учитывать параметры уже имеющейся схемы или той, что пока существуют в проекте. Вот с этой точки зрения и рассмотрим критерии выбора наиболее подходящего устройства.

Диаметр и способ присоединения

Начнем с обозначений, встречающихся в схемах, сопроводительной документации и на корпусах запорно – регулирующей арматуры. Диаметры труб и всего оборудования, входящего в схему измеряются в миллиметрах и дюймах. Труба имеет два диаметра:

• внутренний, обозначается Ду – диаметр условного прохода;
• наружный.

В схемах отопления и водоснабжения квартир и загородных домов, оперируют понятием Ду с градацией 15, 20, 25, 32, 40 и 50 мм. Зарубежный производитель измеряет диаметр своей продукции в дюймах. Нашим 15 мм соответствует обозначение 1/2 “. Далее следуют дюймовые обозначения, соответствующие «нашим» миллиметрам: 3/4 “, 1”, 1 ¼ ‘’, 1,5 ‘’, 2’’. Более крупные диаметры труб для внутриквартирных схем практически не используются.

Если вам понадобилось защитить свои счетчики учета горячей и холодной воды, ищите изделия с маркировкой Ду 15 или 1/2 “. Если сомневаетесь, рассмотрите обозначения диаметра на уже смонтированной запорной арматуре (шаровом кране или вентиле) перед счетчиком и выбирайте изделие с такой же маркировкой.

По способу присоединения

В этом смысле сантехарматура бывает:

1. Муфтовая. Присоединяется к трубам на резьбе, с обязательным уплотнением ответной резьбы лентой ФУМ, нитью тангит унилок или льняной прядью.
2. Фланцевая. Болтовое соединение труб с арматурой через паронитовые или резиновые прокладки. Для обеспечения герметичности, затягивать гайки на болтах фланцев нужно «крест на крест», т.е. затянув первый болт, следующим затягивают тот, что находится напротив него по диагонали.
3. Межфланцевая. В этом случае у арматуры нет ни фланцев, ни резьбы. Ее зажимают болтами или шпильками между фланцами трубопровода. Межфланцевая арматура часто выпускается с уже установленными на ней прокладками.
4. Приварная. Соединяется с трубопроводом сваркой.

Внутриквартирные схемы чаще всего собираются на резьбе. В загородных домах, с отоплением от собственного котла, возможно использование фланцевых соединений. При выборе изделия способ присоединения учитывается обязательно.

Материал корпуса

Эту деталь изготавливают из чугуна, нержавеющей стали, латуни и пластика. Чугун тяжеловат и легко раскалывается при ударе. Нержавеющая сталь – материал на века, но дорого стоит. Пластик хорош, но не всегда. Его не рекомендуют использовать в отопительных схемах, поскольку лучше всего пластиковая арматура работает с полипропиленовыми трубами, которые плохо переносят высокую температуру воды. Лучшим вариантом практически во всех случаях (кроме пластика и канализации) станет латунный корпус.

Выбор конструкции клапана

Беспроигрышным вариантом станет пружинное устройство. Оно всегда обеспечит достаточную герметичность в любом пространственном положении. Гравитационные приборы безотказно работают на горизонтальном участке трубопровода. Смонтированный в вертикальном положении аппарат без пружины может и не закрыться.

Подъемные аппараты хорошо работают в любом пространственном положении и отличаются от прочих в лучшую сторону тем, что пригодны для ремонта без демонтажа. Достаточно снять верхнюю крышку корпуса, чтобы устранить неисправность и вернуть его в работу.

Двустворчатые отлично работают в составе технологических трубопроводов. Минимальный диаметр такого изделия не бывает менее двух дюймов и редко применяется квартирной разводке.

Виды и их устройство

В распределительном термостатическом клапане, устанавливающемся на тёплый пол, из обратной трубы производится подмес к нагретой воде остывшей. Этот процесс беспрерывен, пока включён обогрев.

Смесительные клапаны для тёплых полов бывают: двухходовые и трёхходовые. А также, они различаются способом подмеса и направлением потока.

Двухходовой

Двухходовой термостатический клапан — усовершенствованная модель ручного типа. Он бывает гидравлическим, пневмоническим и с электроприводом.

Конструкция простая, но способная эффективно регулировать температурный уровень теплоносителя в автоматическом режиме. Прибор монтируется в отопительной системе, вместо ручного вентиля.

Основные плюсы:

1. Автоматическое снижение температурного уровня жидкости;
2. Простота конструкции и невысокая цена;
3. Несложный монтаж.

Недостатки — возможность установки его на трубопроводах с небольшим размером. Если использовать данный кран при обустройстве обогрева в помещении с большой площадью, то термостат будет функционировать с перебоями. Двухходовой клапан чаще применяется, если тёплые полы выступают дополнительным отоплением.

Прибор оснащён терморегулирующей головкой со шкалой. Смена расположения головки производится в ручную или автоматически. Ручные модели просты и стоят недорого. Более современные устройства срабатывают автоматически.

Двухходовой клапан функционирует по следующему принципу — теплоноситель из обратной магистрали вновь подаётся в трубы пола, но перед этим, срабатывает устройство открывающее подачу нагретой воды. Два потока смешиваются внутри корпуса до нужного градуса, затем происходит срабатывание термодатчика, и автоматически затвор перекрывает отверстие с горячим теплоносителем.

Затвор состоит из плунжера и седла. Плунжер имеет тарельчатую, игольчатую и стержневую форму. Он расположен перпендикулярно по отношению к движению жидкости.

Трёхходовой клапан

Вентиль предназначен для греющих систем, которые устанавливаются в больших помещениях. Они обладают теме же плюсами, что и двухходовые краны. Особенно стоит отметить — удобство регулировки температурного показателя воды для тёплых полов.

Но у данного термостатного клапана есть и минус — если срабатывает термостат, то вентиль открывается полностью, тем самым горячий теплоноситель поступает в контуры. А это может вызвать перегрев отопительной системы, и даже разрыв труб. Кроме того, у него ниже пропускная способность, чем у двухходового крана.

Трёхходовые термостатические смесительные клапаны бывают латунные и бронзовые. Они оборудованы термоголовкой или термостатом, могут иметь электропривод или сервопривод. Конструкция — кран, имеющий два входа и выход. Внутри корпуса есть смесительная камера, на ней размещён термостат с регулятором, на котором есть цифровая панель. Подсоединяется термоклапан перед коллектором.

Принцип работы трёхходового термостатического вентиля:

• нагретая вода движется по правому и фронтальному патрубкам — если её градус нагрева отвечает нужным параметрам;
• если температура жидкости повышается или понижается, то в работу вступает термостат, он приводит в движение шток, в результате к горячей воде подмешивается охлажденная;
• после достижения заданной температуры, происходит полное открытие фронтального отверстия.

Следует сказать, что при включении прибора, напряжение потока воды не меняется. Это приводит к равномерному изменению температуры жидкости, подающейся в магистраль.

По методу смешивания

Смесительные краны для тёплого пола, в зависимости от способа подмеса, бывают:

С функцией термостата — с ним возможно достигать и удерживать нужный градус нагрева у теплоносителя, так как прибор способен регулировать оба потока (нагретый и охлаждённый). Термостат в смесителе реагируя на уровень нагрева жидкости, производит открывание или закрывание отверстия, через которые подаётся нагретый или остывший теплоноситель. Кроме того, механизм устроен так, что при отсутствии холодной воды, автоматика перекрывает поступление горячей.

Термостатические — устройство оснащено чувствительной термоголовкой, имеющей выносной термодатчик, он размещается в каждой магистрали. Работы клапана заключается в определении температуры воды, и подачи команды исполнительному механизму.

Рейтинг подъёмных изделий

Более дорогостоящие изделия с блокиратором теплоносителя в виде золотника.

Zetkama V277 Ду-15

Характеристики:

• условный диаметр – 15 мм;
• подсоединение – резьбовое (P/P);
• материал – чугун;
• предельная температура — 200 °C;
• рабочее давление – 16 бар;
• цена – 2798 р.

Приспособление ставится на трубопроводы, предназначенные для транспортировки холодной и горячей воды технического назначения, нейтральных сред, а также пара. Монтаж производится горизонтально либо вертикально.

Армафит 16кч9п — ДУ32 Ру25

Характеристики:

• рабочее давление – 1,6 МПа;
• предельная температура – 225 °C;
• присоединение – фланцевое;
• рабочие среды – пар, вода;
• температурные условия использования – от -30 до 50 °C;
• цена – 3650 р.

Агрегат с фланцевым соединением для блокировки потоков пара и воды. Вариант исполнения с резиновым уплотнителем золотника может действовать при температуре до 50 °C, а с паронитовым или бронзовым – до 225 °C. Крышка и основная конструкция выполнены из чугуна, золотник сделан из стали.

Установка в трубопроводе

Разница в методах установки обратных клапанов заключается в способе крепления.

Самая быстрая установка – межфланцевая. При наличии двух фланцев в системе клапан вставляется между ними и через уплотняющие прокладки зажимается между фланцами.

Межфланцевый дисковый обратный клапан необходимо ориентировать только по направлению потока.

В насосных станциях применяют обратные клапаны с фланцевым креплением. При установке они крепятся через уплотнительные прокладки к фланцам трубопровода.

При установке обратного подъемного клапана необходимо следить за вертикальностью оси золотника, у поворотного обратного клапана ось поворота «захлопки» должна находиться выше оси потока.

Установка обратного клапана на воду с муфтовым креплением подразумевает наворачивание клапана на трубопровод через муфты с уплотнением. Это самый оптимальный вид крепления для жилых помещений.

Устанавливая обратные клапаны необходимо следить за направлением потока в системе. На корпусе клапана он обозначен стрелкой.

Исходя из всего вышеизложенного можно сказать, что потребителю предлагается большое количество обратных клапанов по типоразмерам, виду крепления, методу срабатывания.

Выбирая обратный клапан, следует учитывать следующие параметры: номинальное давление в системе, номинальный проходной диаметр, существующий способ крепления на трубопроводе, место установки, загрязненность пропускаемого потока.

После взвешенного анализа этих данных выбор обратного клапана не будет казаться сложной задачей.

Принцип действия обратного клапана

Прежде всего следует отметить, что обратные клапаны устанавливаются не «на всякий случай», а только при необходимости, если другого технического решения нет. Это обусловлено тем, что элементы часто обладают немалым гидравлическим сопротивлением в зависимости от конструкции. Это вносит некоторые ограничения при использовании обратных клапанов для отопления с естественной циркуляцией. Причина – слишком малое давление теплоносителя в системе.

Невзирая на различия в конструкции, большинство изделий снабжается одной ключевой деталью – пружиной. Она является исполнительным механизмом, закрывающим затвор при изменении нормальных условий, в этом и заключается принцип работы обратного клапана. Усилие, затрачиваемое на преодоление упругости пружины, определяет величину гидравлического сопротивления механизма. Для схем с различными рабочими параметрами подбираются изделия, имеющие соответственную упругость и массивность пружины.

На что же воздействует пружина? Ее задача – удерживать запирающее устройство закрытым, это его нормальное состояние. Тогда поток жидкости, протекающий с одной стороны, может преодолеть силу упругости пружины, открыть препятствие и уйти дальше по трубе. Попытка потока изменить направление и течь в другую сторону ни к чему не приведет – запорное устройство захлопнется, опираясь на прилив в корпусе. В этом месте имеется уплотнительный элемент, делающий обратный клапан в системе отопления полностью герметичным.

Запорная арматура, предназначенная для работы в отопительных схемах, выполняется из таких материалов:

• серый чугун;
• сталь;
• латунь;
• нержавеющая сталь.

Как установить своими руками

На момент проектирования в систему уже должны вкладываться риски ее затопления, поэтому в этот период необходимо проработать установку затвора. Монтаж происходит в несколько этапов.

Установка обратного клапана может производиться как на внешнюю систему, так и на внутреннюю.

Первый этап – выбор места установки

Место для установки дросселя должно быть легкодоступным. Нельзя монтировать оборудование в стену и в пол, закрывать его и загромождать.

На каждом устройстве существует крышка для прочистки и ремонта, поэтому доступ к нему нужен постоянно. Если канализация проходит в полу или бетонном основании, запорный механизм монтируется в трубу, а его верхняя часть остается на поверхности.

Если глубина прокладки велика и оголовник скрылся из вида, в полу делаем съемную крышку для проведения ревизии.

Второй этап – выбор прибора

Замки классифицируются по-разному, одни устанавливаются на улице, в колодце, другие подлежат монтажу только внутри помещений. Необходимо выбрать самый подходящий под условия монтажа. При ошибке в этом пункте впоследствии затвор может разрушиться, треснуть.

1. Болгарка с отрезным диском.
2. Острый твердый нож для снятия фаски.
3. Масло, паста для смазки.
4. Молоток и плоская доска.

• В месте монтажа очищаем пространство для работы.
• Замеряем длину устройства, чтобы он влез в заготовленное пространство.
• Конец трубы обильно смазываем моторным маслом или сантехнической пастой.
• Уплотнительное кольцо также следует обработать.
• Перед тем как вставить хлопушку в трубу, наживив раструб, несколько раз провернем прибор (если есть возможность).
• С небольшим усилием, но резко втыкаем трубу в дроссель.
• Затем проверяем, не задралась ли резинка в приборе.
• С обратной стороны продолжаем сборку системы канализации.

Не всегда есть возможность установить дроссель при первоначальном монтаже трубопровода. Это можно сделать и в действующей системе.

• Выбрав место, болгаркой аккуратно вырезаем кусок трубы. Желательно выбрать место ближе к раструбу, чтобы кусок можно было вынуть.
• Отрезок трубы делаем чуть больше самого прибора. Чтобы не разбирать всю нитку целиком, нам потребуется канал с компенсаторным раструбом.
• Компенсатор вставляем в трубу, а затвор с другого края.
• Вставляем сборку на трубопровод сначала со стороны компенсатора, двигая его до упора, затем, выдвигая из раструба, вставляем затвор – с другой стороны.

Как снять фаску на пластиковой или ПВХ-трубе

Конец, если он не зафиксирован в системе, вытаскиваем и прижимаем его между ног или подмышкой так, чтобы срез был перед глазами. С помощью острого ножа начинаем срезать кромку по кругу. Получается фаска, конус. Все заусенцы в местах среза тоже убираем.

Как поставить на выходе из сантехнического прибора

Для установки к унитазу понадобится внешнее устройство без стабильного корпуса, внутри которого ходит хлопушка. Вместо этого на унитаз сзади надевается манжет, на конце которого закреплена твердая мембрана. Затвор конусного вида. Последовательное соединение позволяет воткнуть устройство внутрь раструба, где тарелочка и будет работать. Каждое место стыка промазываем маслом или сантехнической пастой для лучшего присоединения.

Периферийная вторичная часть

Обратный клапан – элемент системы отопления, состоящий из пластиковой или же металлической основы, который выполняет функцию полного перекрытия подачи теплоносителя. Это происходит в том случае, когда поток начинает движение в обратную сторону. Металлический диск скреплен с пружиной, которая при движении потока в одну сторону находится под давлением, а при обратном движении пружина срабатывает на перекрытия прохода в трубе. Устройство клапана имеет не только диск и пружину, но и уплотнительную прокладку. Этот компонент помогает держать диск на месте плотно. Из-за этого практически отсутствует возможность протекания трубы.  Дисковые клапаны широко используются в бытовых отопительных системах.

Рассмотрим принцип работы и пример, когда обратные клапаны необходимы, а когда нет. В рабочем режиме контуров, где присутствует циркуляция, наличие клапана необязательна. К примеру, если посмотреть на классическую котельную, где присутствуют три параллельных контура. Это может быть радиаторный контур с насосом, контур теплого пола со своим насосом и контур загрузки бойлера. Зачастую такие схемы используются в работе с напольными котлами, которые называются схемами насосных приоритетов.

Насосные приоритеты – это определение попеременной работы насосов. Например, использование обратных клапанов происходит, когда в работе остается только один насос.

Установка клапанов полностью отпадает, если на схеме есть гидрострелка. Это позволяет во время перепадов давления в определенных насосах, избавиться от этой проблемы, не применяя обратные клапаны. Гидрострелкой указан замыкающий участок, который работает для восстановления давления в одном из насосов.

Присутствие напольного котла в схеме тоже позволяет не устанавливать обратные клапаны для отопления. Это происходит за счет его бочки, перемыкающую определенное место от перепада, которую считают за нулевое сопротивление или гидрострелку. Емкость таких бочек иногда достигает 50 литров.

Обратные клапаны в отоплении применяют, если котел ставят на достаточно большое расстояние от насосов. Кроме того, если узлы и котел находятся на расстоянии 5 метров, но трубы имеют слишком узкий размер, это создает потери. В этом случае нерабочий насос может создавать циркуляцию и давление на другие узлы, поэтому стоит поставить на все три контура по обратному клапану.

Еще один пример использования обратных клапанов, когда есть настенный котел, а параллельно с ним происходит работа двух узлов. Чаще всего у настенных котлов одна система радиаторная, а вторая – смесительный настенный модуль, вместе с на теплый пол. Обратные клапаны не нужно устанавливать, если смесительный узел работает только в постоянном режиме, то в нерабочем состоянии клапанам нечего будет регулировать, потому что этот контур будет закрыт.

Бывают случаи, когда смесительном настенном узле не работает насос. Это иногда происходит, когда насос комнатным термостатом  отключается во время определенной комнатной температуре. В этом случае клапан необходим, потому что циркуляция продолжиться в узле.

Сейчас на рынке предлагаются современные смесительные узлы, когда на коллекторе все петли отключаются. Для того чтобы насос не работал в холостом ходу, к коллектору добавляют еще и байпас с перепускным клапаном. Еще используют коммутатор питания, который выключает насос во время того, когда все петли на коллекторе закрыты. Отсутствие должных элементов, может спровоцировать короткозамкнутый узел.

Это все случаи, когда обратные клапаны не нужны. В большинстве других условий использование обратных клапанов не требуется. Используют клапаны только в паре случаев:

• Когда три узла параллельного соединения и в одном из них отсутствует работа.
• При установке современных коллекторов.

Случаев, когда используют обратные клапаны очень редко, поэтому сейчас их постепенно убирают с использования.
