Увеличиваем КПД печи
Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются.
Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.
Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:• дверка в топку и поддувало в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;• для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер;• рядом с печью можно предусмотреть боковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;
Буржуйка в кожухе
Круглая печь с камерой дожига и кожухом с тепловой пушкой
• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию; • трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;
Печь с коленами для дымохода
• пропускная способность дымовой трубы должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;• можно увеличить КПД печи и с помощью обдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;• для уменьшения циркуляции воздуха дрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположенными щелями и задвижкой, которая будет перекрывать эти щели;• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печи полосы из металла;• если поставить на печь пару ведер или металлический ящик с песком, то они будут накапливать тепло и хранить его даже после угасания печи; песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;
Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм
• печь, обложенная 1-2 слоями кирпича, будет хранить тепло гораздо дольше;
Кирпичный экран
• имеет значение и объем печи: чем больше площадь её стенок, тем больше тепла они будут отдавать в помещение;• кирпичи или металлический лист, на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.
Видео по теме: Печь буржуйка своими руками
Владельцам небольших помещений нет смысла тратить деньги на централизованное отопление или покупать дорогие отопительные приборы. Решением проблем для таких людей может стать мини-котёл на дровах. Это небольшой прибор, который топится твёрдым горючим и показывает неплохую теплоотдачу.
Схемы буржуек
Основным достоинством печки прямоугольной формы, в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.
Важным отличием печи Логинова является наличие двух пластин (отражателей) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.
Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.
Подробная схема буржуйки Логинова
Принцип действия печки-буржуйки
Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.
Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.
Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.
Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон
Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.
Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

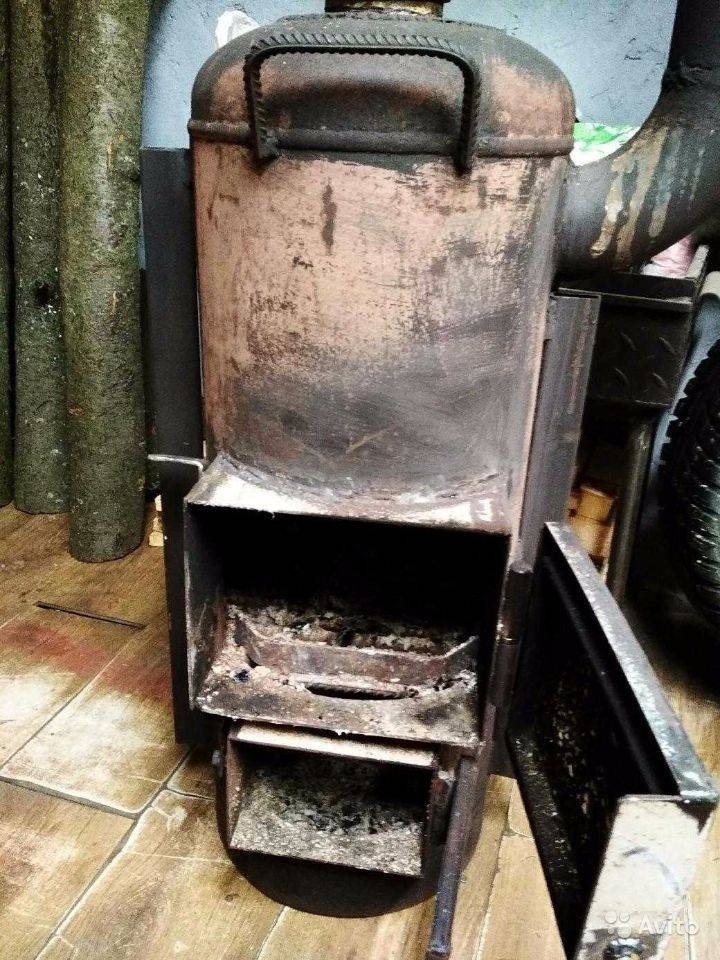

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров
Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.
Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.
Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива
Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.
Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.
Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.
Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна
Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.
Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.
Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции
Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.
Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:
Чем хороши печи буржуйки
Для начала было бы неплохо разобраться в особенностях и преимуществах печей буржуек. Главный плюс – это предельная простота. Если в наличии есть газовый баллон, то со сборкой можно будет управиться за считаные часы. Главное, иметь в наличии сварочный аппарат, обойтись без которого невозможно. Баллон, дверка, дымоходная труба – и превосходный кустарный отопительный агрегат готов принять в себя первые порции дров, чтобы подарить своим владельцам тепло.
Всеядность – печка из газового баллона подойдет для сжигания любых видов топлива. Это могут быть дрова, прессованные евродрова, деревянный мусор или пеллеты. Кидайте в нее все, что умеет воспламеняться и гореть – буржуйка нетребовательна к качеству топлива. Главное, дать ей разгореться, а уж после можно жечь в ее нутре все что угодно.
Доступность – буржуйка из баллона отличается предельной дешевизной. Вы можете использовать для нее новый баллон или достать откуда-нибудь старый. Если вы проживаете в сельской местности, где нет газовой магистрали, то проблем с поиском не возникнет. А если вы не сможете достать баллон, приспособьте под буржуйку листовое железо, старую бочку или любую другую подходящую емкость.
Прочие особенности и плюсы буржуек, собранных из газовых баллонов:
Приспособить под буржуйку можно любой потрепанный жизнью, но мало-мальски целый газовый баллон.
- Универсальность в применении – если вам нужна печь для бани или в гараж, воспользуйтесь печкой-буржуйкой. Ее изготовление не займет много времени, а вы получите в свое распоряжение отличный отопительный агрегат;
- Буржуйка из баллона не нуждается в специальном обслуживании – необходимо лишь периодически очищать зольник и проверять состояние дымохода;
- Простота в монтаже – просто смонтируйте печку на любом подходящем основании или приварите к ней металлические ножки;
- Легкость в модернизации – печь из баллона можно сделать более эффективной, если воспользоваться некоторыми техническими уловками;
- Сравнительно высокая теплоотдача – тепловая мощность, в зависимости от объема печки, составит от 2 до 7 кВт (отапливаемая площадь от 20 до 70 кв. м);
- Печь из баллона отличается стабильностью работы в любых условиях – нужно лишь соорудить приличный дымоход высотой не менее 3-4 метров;
- Легкая самостоятельная сборка – если вы умеете работать с инструментом, то уже через 2-3 часа работы в вашем распоряжении появится самая эффективная буржуйка из газового баллона;
- Несколько модификаций на выбор потребителей – корпус печки может быть вертикальным или горизонтальным, большого или малого объема.
Есть и некоторые недостатки. Первый из них – неказистый внешний вид. Но если вы приложите определенные усилия, то у вас получится соорудить симпатичную компактную буржуйку с неплохими внешними данными. Второй недостаток – не самый высокий КПД. Для таких агрегатов он составляет около 70%, но этот показатель можно улучшить, реализовав дожигание продуктов сгорания со вторичным воздухом.
Обо всех основных способах увеличения эффективности будет рассказано в соответствующем разделе нашего обзора.
Как на металлический баллон установить чугунную дверку
При изготовлении печи для бани из газового баллона своими руками, проще прикрепить уже готовое литье, чем варить дверку самому. Только вот непонятно, как состыковать два разных металла. В действительности все просто. Покупаете понравившуюся или подходящую по размерам чугунную дверку. Она идет с рамкой. Из металлического уголка подходящего размера варится такая же рама. Она приваривается к баллону, а чугунная дверка крепится к ней болтами.
Как к газовому баллону прикрепить чугунную дверку
Для уплотнения между рамами можно уложить слой асбеста или минеральноватного картона (только смотрите, чтобы температуры выдерживал высокий — до 1200°C минимум). Можно поступить по другому — на металлическую рамку наварить небольшой бортик в 1-2 см, который будет перекрывать щель.
Особенности и принцип работы
В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения.Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором,
Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.
Преимущества и недостатки
Преимущества печи верхнего горения бубафоня следующие:
- Высокая топливная эффективность. Тепло не улетает в трубу.
- Простота изготовления и эксплуатации.
Однако конструкции свойственны и недостатки:
- Невозможно пополнить запас топлива в печке до его полного сгорания.
- Невозможно прервать процесс горения.
- При снижении тяги песка дымит.
- Не пригодна для быстрого прогрева холодных помещений.
Необходимые материалы для изготовления печи бубафоня
Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.
Особенности эксплуатации
При эксплуатации важно помнить следующее:Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов
Схема печки длительного горения бубафоня
Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива
Как сделать своими руками?
Варианты изготовления:
Прямоугольная печь
Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.
Обычно, данная форма выбирается при надобности готовить на печи еду.
На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.
Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.
Из газового баллона
Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.
Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.
Инструкция:
- Берем болгарку, вырезаем обе дверцы, проводим между ними замкнутую линию.
- По линии распиливаем баллон на 2 части.
- Внизу привариваем решетку – поддувало.
- Устанавливаем решетку, свариваем обе части снова.
- Для вентиля делаем отверстие в радиусе 10 см.
- Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
- Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.
Для готовки на верхней части плиты конструкция немного иная:
- Срезается верхушка у баллона.
- Внутрь вставляются и привариваются прутья.
- Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
- Заваривается отверстие, вкручивается вентиль, приспосабливается удобная ручка.
- Из трубы, бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
- Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
- Изготовьте дверцы.
- Сделайтеобрамление отверстий из металлических полосок.
- Под топочной дверцей на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.
При изготовлении печи из трубы заварите у нее дно, а также часть сверху:
- Внизу ко дну приварите 4 ножки.
- На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
- Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
- Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.
Работающая на отработке печь
Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.
Инструкция:
- Чтобы изготовить данную модель, подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
- Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
- Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
- Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
- Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
- Получилось 2 окружности, приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
- Аналогично оформите часть печки снизу, но теперь отверстие вырежьте прямо по центру обозначенного круга.
- Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
- Приварите к нижней плоскости 4 ножки.
- Зачистите швы после сварки, покрасьте поверхность краской, устойчивой к высоким температурам.
- Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.
Необходимые материалы и инструменты
Естественно, что для изготовления такой буржуйки понадобится газовый (пропановый) баллон. А также понадобится металлическая труба для изготовления дымоходного патрубка, прут арматуры для колосника, уголок или швеллер для изготовления ножек, металлические петли для дверец топки и зольника, а также листовой металл толщиной не менее 3 мм для изготовления зольника, вынесенного за корпус баллона (вынос необязателен, но предпочтителен).
И также понадобятся расходные материалы: отрезные и заточные (достаточно одного заточного) круги для болгарки, электроды 3 мм (одна упаковка). Если предусмотрена покраска изделия жаростойкой краской, то понадобится щётка по металлу для подготовки поверхностей печи.
Необходимый инструмент:
- слесарный инструмент (рожковый ключ для отвинчивания вентеля баллона, молоток, зубило, напильник, струбцина и другое);
- болгарка для разрезания отверстий в баллоне и других работ;
- сварочный аппарат;
- мерительный инструмент (линейка, рулетка, угольник, уровень);
Особенности эксплуатации пиролизной печи
Главным отличием пиролизных печей является возможность использования самого разнообразного топлива. В твердотопливных печах допускается сжигание не только традиционных горючих веществ, но и резины, пластика и других материалов, которыми топить обычные печи категорически не рекомендуется.
Эта особенность связана с полным разложением топлива и вторичным сжиганием получившихся газов в отдельной камере. После этого в дымовых выбросах остаются только углекислый газ и водяной пар. Никаких вредных выбросов в атмосферу при пиролизе не происходит.
Но при использовании такого топлива на этапе розжига в помещении остаётся устойчивый запах горелой резины. Поэтому такие тепловые агрегаты нужно устанавливать вне жилых помещений.
Как правильно топить ракетную печь
Это прибор топиться, как и печи длительного горения. То есть, на теплую трубу. Поэтому сначала в топку надо положить быстрогорящие топливные материалы. К примеру, бумагу, картон, солому, камыш и прочее. Как только дымоход станет немного теплым, можно закладывать дрова или уголь.
К сожалению, ракету нельзя назвать саморегулирующим отопительным агрегатом. Под каждое топливо ее придется подстраивать. Это делается вот так:
- Дверца поддувала открывается полностью.
- Топочный режим доводится до штатного.
- Как только печка загудит, начинаем прикрывать поддувало до тех пор, пока гул не перейдет в шепот.
Вот такие печи буржуйки из газового баллона (чертежи можно найти в Интернете) сегодня можно сделать своими руками.
https://youtube.com/watch?v=_YDEpJj71dI
Подготовка баллонов: необходимые процедуры перед началом работ
Наверное, каждый понимает, что газа в баллонах перед началом работ быть не должно. Именно поэтому, я полностью открыл кран (процедура производилась на улице). Через 10 минут баллон был зажат в тиски за край нижней юбки, а сам кран вывернут при помощи обычного газового ключа.
Способ зажима пропанового баллона в тисках
После того, как кран вывернут, баллон необходимо доверху наполнить водой. Это делается в целях безопасности. Для собственной подстраховки. После заполнения, кран был ввёрнут на место, а на него одета обычная проволочная петля. Это было сделано для того, чтобы было удобнее разметить ровный круг, который в будущем станет дверцей печи.
Размечаем верх баллона при помощи проволочной петли и маркера
Статья по теме:
Как происходит сборка конструкции с водяной рубашкой
Изготовления дымохода осуществляется в следующей поочередности операций:
- Аккуратно разрезают баллон в верхней части. Из получившегося в результате этого колпака впоследствии изготовляется крышка для котла.
- Дно баллона оснащается самодельными ножками. Каждую из них перед фиксацией необходимо выставить точно по уровню.
Поршень конструируется в три этапа:
- Вырезается стальной круг: в поперечном сечении он должен уступать внутреннему диаметру баллона примерно 35-45 мм. Благодаря боковым зазорам пиролизные газы без помех будут просачиваться во вторичную камеру. По центру круга выполняется отверстие под воздуховод: эта труба должна вставляться в него достаточно плотно.
- Далее проводится сварка друг с другом металлического круга и трубы.
- Поверх поршневого основания приваривается кусок швеллера.
Для изготовления крышки печи можно использовать верхнюю срезанную часть баллона. На ее поверхности наносится разметка под трубу воздуховода с закрепленным подающим поршнем. При этом необходимо предусмотреть определенный запас для свободного перемещения трубы. По нанесенным линиям производится вырезание. Сбоку самодельная крышка оформляется ручками, для чего используются согнутая в тисках арматура. Теперь можно приступать к установке дымохода вверху импровизированной пиролизной печи. При помощи болгарки делается вырез под заготовку трубы: для скрепления деталей также используется сварка.
На этом основная часть работ по сооружении Бубафони считается оконченной: ее можно запускать в эксплуатацию. Установить печь желательно на заранее обустроенный фундамент.
Техника безопасности
Меры предосторожности при эксплуатации конструкции из газовых баллонов:
Устанавливать печку нужно в стороне от прохода, чтобы избежать случайных ожогов. Желательно также обеспечить хорошее освещение в месте установки. Рядом с ней на полу и стенах гаража не должно быть легковоспламеняющихся предметов.
Стенки самодельной печи для гаража из газового баллона очень быстро нагреваются до высокой температуры. Порой металл раскаляется до красного свечения
Неосторожное прикосновение приведет к сильным ожогам. Для повышения безопасности конструкцию огораживают одним или двумя экранами.
Первый запуск печки сопровождается неприятным запахом от обгорающей на поверхности газового баллона краски
На это время следует обеспечить в гараже хорошую вентиляцию.
Важно! Экраны вокруг печки обеспечивают не только защиту от ожогов, но и работают как дефлекторы: направляют поток холодного воздуха от пола вдоль раскаленных стенок, обеспечивая быстрый нагрев гаража
Техника безопасности при работе с оборудованием мало отличается от рекомендаций при использовании сварочного аппарата, болгарки и других инструментов. Нужна защита для глаз и кожи рук, аккуратность при обращении с огнем и раскаленным металлом
Единственное, на что нужно обратить внимание, – подготовка газового баллона
Здесь кроме осторожности, нужно соблюдать простые требования – работать на открытом воздухе, вдалеке от огня, т. е
устраивать перекуры над еще не залитым водой баллоном – неразумное решение
е. устраивать перекуры над еще не залитым водой баллоном – неразумное решение.
Устройство фундамента
Фундамент – это определенное капитальное основание, требующееся для пожарной безопасности, т.к. при работе буржуйки качественного длительного горения, выполненной своими руками, стальной материал обычно достаточно сильно нагревается. Сделать его своими руками легко, т.к. процесс не характеризуется сложностью — даже не потребуется использовать чертежи и делать особое углубление (ведь вес баллона небольшой). Нужно просто сделать основание толщиной только в один кирпич и потом по верху пройтись слоем специального раствора.
Вес данного приспособления не очень большой, даже при обложении специальной кладкой из кирпича, но производить установку на слабое основание всё равно запрещается.
Типы буржуек
Буржуйки могут быть различных форм и конструкций, но принцип работы остается неизменным. Буржуйка из газового баллона может быть двух типов:
- Горизонтальная.
- Вертикальная.
Для первого варианта баллон размещают горизонтально. Верхняя часть отрезается, внутрь устанавливаются колосниковые решетки, которые можно изготовить из арматуры.
После этого приступают к передней части. Из листа стали вырезают круг, диаметр которого соответствует диаметру будущей печи. Внутри заготовки вырезают прямоугольники для дверок.
К готовой заготовке приваривают завесы и надевают на них дверки. Полученная конструкция приваривается к передней части.
На задней части будет располагаться дымоход, для этого проделывают отверстие, диаметр которого равен диаметру трубы.
Горизонтальная буржуйка из газового баллона
Для второго варианта баллон располагается вертикально. Чтобы выполнить работу по обустройству печи можно воспользоваться двумя способами.
- Первый содержит несколько этапов выполнения, который занимает больше времени, но при монтаже трудностей гораздо меньше.
- Второй способ более экономный в плане времени, но крайне неудобный при монтаже.
После этого подготавливают колосниковые решетки. Чтобы их закрепить в печи нужно потрудиться, при первом способе это сделать проще, ведь через отрезанную верхнюю часть колосниковая решетка устанавливается легко. При втором способе, это сделать труднее.
Установив решетки можно приступать к привариванию завесов и размещению дверок. Для герметичности, места соединения обклеиваются асбестоцементным шнуром.
Следующий этап, это дымоход. Его можно установить тоже двумя способами:
- Через отверстие в верхней части баллона.
- Через боковое отверстие.
При боковом расположении использую дополнительно колено.
И последний этап, это окончательная сборка. Если верхняя часть баллона была срезана, ее приваривают и крепят дымоход, который может быть разной длины и конфигурации.
Подготовительные работы
Подготовительные работы включают в себя очень важный этап — удаление остатков газа из баллона. Этот этап следует рассмотреть подробно, так как без его правильного выполнения дальнейшая работа крайне опасна.
Прежде всего необходимо открутить вентиль баллона для удаления газа, находящегося под остаточным давлением в баллоне. Вентиль полностью демонтируется из корпуса. После удаления газа баллон переворачивают для удаления конденсата.
Перевернув баллон, устраняем влагу естественным способом. Лучше собирать конденсат в разовую ненужную ёмкость. Конденсат зачастую имеет специфический неприятный запах. Поэтому лучше сразу выбросить ёмкость с собранным конденсатом.
Прежде чем приступить непосредственно к изготовлению печки, нужно подготовить баллон для работы.
- Избавляемся от содержимого баллона полным открыванием вентиля.
- Когда газ перестанет издавать шипение, дополнительно, соблюдая все меры безопасности, баллон возможно слегка подогреть.
- Меркаптановая отдушка (одорант) – имеет не самый приятный запах, поэтому надо от него избавиться. Один из способов – полностью залить баллон кислотосодержащей жидкостью (отбеливателем, чистящими средствами и тому подобными растворами) на некоторое время.
- Очистить внутреннюю поверхность баллона содовым раствором NaCl 10%.
Разнообразие конструкций: какую выбрать
В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:
- отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
- буржуйки для обогрева складских, подсобных и других нежилых помещений;
- приборы для приготовления пищи;
- малогабаритные обогревающие и отопительно-варочные печи переносного типа.
Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.
Простая буржуйка прямого горения
Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.
Печь буржуйка является простейшим отопительным прибором
Отопительные приборы длительного горения
Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.
Печь длительного горения использует самые передовые способы сжигания твёрдого топлива
Обогревающие агрегаты на отработке
По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.
Агрегат с пламенной чашей можно использовать в жилых помещениях
Печь-ракета
Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:
- дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
- независимое от естественной тяги перетекание газов по каналам отопительного прибора.
Печь-ракета может быть как стационарной, так и переносной
В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.
Реактивные агрегаты и другие мобильные конструкции
Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.
Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы
Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.
