Использование циркуляционного насоса: от систем отопления до капельного полива

Как установить циркуляционный насос в систему отопления правильно?

Прежде, чем подключить циркуляционный насос, потребуется выбрать место для его монтажа. Следует помнить, что насос нуждается в управлении и регулярном обслуживании, поэтому к нему должен быть свободный доступ. Самым подходящим местом для установки насоса считается участок перед котлом системы отопления. Это связано с тем, что вверху котла со временем начинает скапливаться воздух. Если установить водяной насос циркуляционный на подаче теплоносителя к котлу, то это приведет к образованию вакуума в верхней части котла. Если установить насос перед котлом, то он будет выталкивать жидкость в него, благодаря чему будет исключена возможность образования воздушных пробок. Еще один плюс такого метода заключается в том, что насос будет работать с теплоносителем, обладающим более низкой температурой, что существенно продлит сроки эксплуатации прибора.

Еще один важный момент монтажа поверхностного циркуляционного насоса – это положение его рабочего вала. Нужно помнить, что вал агрегата должен быть установлен четко в горизонтальном положении. В противном случае насос не будет полностью погружен в воду, что приведет к значительной потере в производительности.

Приняв во внимание все эти факторы, можно приступать непосредственно к монтажу прибора своими руками. Порядок действий выглядит следующим образом:

  • На выбранном участке трубопровода следует установить обводную линию – байпас. Таким образом, теплоноситель будет продолжать циркулировать по основному трубопроводу даже в случае отключения электричества или поломки насоса. При этом нужно помнить, что диаметр байпаса должен быть немного меньше диаметра основного трубопровода;
  • Перед насосом потребуется установить фильтр, который защитит агрегат от попадания в него мелких твердых частиц;
  • По обе стороны насоса необходимо вмонтировать напорную арматуру в виде одного сдвоенного шарового крана и обратного клапана. Их наличие позволит выполнить демонтаж и ремонт оборудования без слива с него теплоносителя. И кран, и обратный клапан крепятся при помощи фланцевого соединения. В итоге должна получиться такая схема:

Выполнив все необходимые соединения, к насосу нужно подключить электрическое питание.

Выполнив подключение циркуляционного насоса к системе отопления, нужно протестировать оборудование. Первые несколько часов работы насоса должны пройти в условиях небольшого напора и не высокой производительности. Далее давление можно постепенно увеличивать, пока система отопления не будет работать в привычных условиях.

Циркуляционный насос греется – причины и устранение

Существует масс причин, из-за которых агрегат может нагреваться. Среди них нужно выделить:

  • Неправильная установка – определить, что агрегат нагревается именно по этой причине достаточно просто – прибор будет греться уже в начале эксплуатации;
  • Скопление твердых частиц в системе – с каждым месяцем внутри трубопровода откладываются частицы известняка и ржавчины, вследствие чего диаметр труб становится меньше. Из-за этого агрегат начинает работать в условиях повышенной нагрузки. Избавиться от этой проблемы поможет полная очистка труб системы отопления;
  • Слишком малое количество смазки в подшипниках насоса – из-за этого подшипник стираются в разы быстрее, чем в обычных условиях. В таком случае прибор нужно снять и залить новую смазку;
  • Особенности модели насоса – некоторые приборы изначально изготовлены таким образом, что могут нагреваться сильнее, чем их аналоги. Как правило, это больше касается промышленных агрегатов, но иногда встречаются и бытовые устройства;
  • Низкое напряжение в сети – если этот показатель ниже заявленных 220 В, то мотор прибора начинает греться, что приводит к его поломке. Чтобы не допустить поломки, насос лучше на время отключить.

Не нужно спешить демонтировать циркуляционный насос и нести его в ремонт. Вполне возможно, причина нагревания кроется даже не в самом приборе. В первую очередь потребуется замерить напряжение сети. Если этот показатель в норме, то нужно промыть трубопровод каустической содой. Жидкость нужно оставить в трубах минимум на час, после чего слить ее. Если эта процедура не помогла, значит, потребуется обратиться за помощью к специалистам.

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

  1. Сечение труб, к которым будет подключаться циркуляционный насос.
  2. Габариты места, отведённого для установки перекачивающего агрегата.
  3. Максимальную температуру теплоносителя.
  4. Мощность и пропускную способность теплогенератора.
  5. Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье. Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты.  Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Циркуляционные насосы для систем отопления: технические характеристики

Подавляющее большинство существующих схем включает в себя ту или иную модификацию циркуляционного нагнетателя. Основными техническими характеристиками, по которым выбирается необходимое устройство являются:

Производительность агрегата. От производительности насоса зависит количество теплоносителя, перекачиваемого в единицу времени. Значение этого параметра зависит от длины трубопроводов, количества поворотов, наличия вертикальных участков и т.д;

Напорные характеристики показывают, на какую максимальную высоту данное устройство может поднять весь столб теплоносителя;

Рабочее напряжение электросети. Различные модели могут подключаться как к однофазной, так и к трехфазной сети;

Номинальная мощность насоса. При возможности работы в нескольких режимах, в паспорте изделия указывают показатели мощности и силы тока для каждого скоростного режима. Большинство существующих устройств рассчитано на 55 – 75 Вт.

Допускаемая температура среды. При выборе оборудования, целесообразно остановиться на модели, способной выдерживать температуру теплоносителя 110 С;

Монтажные размеры устройства включают в себя диаметр резьбы входного и выпускного патрубка (для домашнего использования это, чаще всего, 1 или 1,25 дюйма) и установочные габариты (у наиболее распространенных моделей она может быть 130 или 180 мм);

Уровень защиты электрооборудования (двигателя). Бытовые системы оснащаются циркуляционными насосами с классом защиты IP44. Обозначение свидетельствует, что полностью исключено попадание в полость корпуса абразивных частиц размером более 1 мм, а электрооборудование надежно защищено от брызг и конденсата;

Предельное давление жидкости в выпускном патрубке, у бытовых модификаций это значение редко превышает 10 бар.

Виды промышленных насосов

В промышленности используются насосы разных типов. Основные виды насосов, используемые на различных предприятиях:

  • многоступенчатые;
  • маслонасосы шестеренные;
  • насосы химические погружные;

Промышленные насосы используются в различных областях

  • в легкой промышленности;
  • в химической промышленности;
  • в строительстве;
  • в машиностроении;
  • при добыче полезных ископаемых.

Вид и тип насоса выбирается в зависимости от нужд предприятия, свойств и качества перекачиваемой жидкости.

К наиболее популярным относятся глубинные насосы, так как широко используются в бытовых и промышленных целях. Их легко монтировать при установке систем водоснабжения и отопления, они используются для забора воды из скважин, в отопительных системах.

Основные виды насосов по типу подводимой энергии:

  • насосы, работающие за счет механической энергии;
  • водоструйные насосы;
  • насосы, работающие за счет сжатого пара или газа.

К насосам, работающим за счет механической энергии, относятся поршневые насосы, пропеллерные, винтовые, центробежные и ротационные. Несмотря на одинаковый принцип действия, эти насосы сильно отличаются по конструкции. Водоструйные насосы – элеваторы, эжекторы, работают за счет подачи жидкости на лопасти колеса.

Критерии выбора насоса

Планируя приобретение насосного оборудования и труб для обустройства системы капельного полива, нужно сначала определить, откуда придется брать воду.

Если вы собираетесь откачивать отстоянную или дождевую жидкость из баков, бочек или цистерн, стоит обратить внимание на модели для работы с искусственными емкостями. Это может быть компактный погружной агрегат с глубиной всасывания до 5 м

Он просто и быстро монтируется, отлично справляется с подачей воды, не потребляет слишком много электроэнергии.

Больше рекомендаций по выбору насоса для полива из бочки и пруда мы привели в этом материале.

Когда на участке есть бассейн, погружной насос можно использовать для обновления жидкости в резервуаре. Если водой из бассейна планируется поливать грядки, от химических чистящих средств лучше отказаться. Иначе остатки агрессивных веществ попадут в пищу

Для поднятия воды из больших открытых источников, колодцев и неглубоких скважин пригодится поверхностный насос. Такие модели всасывают воду с глубины 7-8 м и демонстрируют высокий КПД. Между собой отличаются по мощности, напору и производительности. Для маленьких участков, расположенных недалеко от источника забора воды, подходят экономные приборы с напором до 25 м.

Если место, нуждающееся в поливе, имеет большую площадь и находится далеко от водозаборной точки, лучше купить максимально мощный модуль с напором в 35-55 м. Он даст возможность быстро обеспечить водой обширную территорию с грядками и цветочными клумбами.

Поверхностные модели рекомендуется ставить на ровную поверхность и защищать от атмосферного воздействия. Желательно располагать их далеко от жилых построек, чтобы уровень шума не мешал владельцам отдыхать и заниматься своими делами

Для чего циркуляционные насосы устанавливают в отопительных системах ↑

Благодаря принудительной циркуляции теплоносителя можно создать более комфортный микроклимат в доме. Комнаты прогреваются гораздо быстрее и качественнее. Одновременно снижаются требования к мощности котла и расход электроэнергии. Насосы используют как в системах радиаторного отопления, так и при обустройстве теплых полов.

Если модель подобрана правильно, повышается КПД системы в целом, а стоимость отопления снижается. Единственный возможный недостаток – шум во время работы, но чаще всего посторонние звуки появляются не из-за насоса, а из-за ошибок при монтаже системы или при попадании воздуха в трубы.

Упрощенная схема подключения циркуляционного насоса к системе отопления

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

  • небольшие габаритные размеры и вес;
  • экономичное потребление электрического тока;
  • длительная и бесперебойная работа;
  • простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

  1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
  2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Как работает агрегат

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями. В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

Схема установки прибора выглядит так:

  • На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
  • На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
  • Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

Такая схема установки подразумевает выброс теплоносителя из прибора только в том случае, если агрегат заполнен водой. Чтобы длительно удерживать жидкость в колесе, на конце трубопровода сооружается приёмник, оборудованный обратным клапаном.

Циркуляционные насосы, используемые в бытовых целях, могут развивать скорость теплоносителя до 2 м/с, а агрегаты, применяемые в промышленной области, ускоряют теплоноситель до 8 м/с.

Стоит знать: любой вид циркуляционного насоса работает от электросети. Это довольно экономичное оборудование, поскольку мощность двигателя у крупных производственных насосов составляет 0,3 кВт, а у приборов бытового назначения – всего 85 Вт.

Преимущества капельного полива и необходимое оборудование

Капельный полив, в отличие от традиционного, намного полезней для растений. Растение не заливается водой, которая затем быстро уходит, а впитывает влагу постепенно. При этом вода расходуется рационально, не возникает корки в виде засохшей земли вокруг растения, которую нужно постоянно рыхлить. В результате это положительно влияет на само растение в плане урожайности. При таком поливе поверхность верхнего слоя земли не размывается, так как напор воды в этом случае минимальный.

Впитывая медленно, вода не забирает собой вглубь гумус и вносимые удобрения, а кроме того, капельное орошение поддается дозированию, то есть полной автоматизации. Кроме того, есть такие комплекты, которые не нуждаются в присутствии хозяина в течении 2-3 недель.

Система капельного полива для томатов, которые не переносят полив по листьям

Полив можно проводить по поверхности посредством шланга, который имеет отверстия и с помощью шланга, который заглублён в землю.

При этом вода подается из двух видов источников воды. Это или ёмкость с водой или летний водопровод, который обычно проведён на дачных участках.

  • Если рассматривать систему полностью, она состоит, обычно, из:
  • Ёмкость, выбор преимущественно за пластмассовой.
  • Насос, лучше приобрести погружной для создания системы капельного полива.
  • Если соединять напрямую систему от насоса, необходимы два крана – водопроводный, для регулировки скорости подачи воды и запорный, для полного перекрытия воды.
  • Трубы, переходники, фитинги, водоотводы это должно быть приготовлено в полном объеме, после предварительно расчета.
  • Редуктор для понижающего давления, если система собирается, минуя бочку.

Полная система полива

Системы можно выбрать следующих моделей: Аквадуся, белорусского производителя совместно с насосом, работает автономно, программируется. Применяется для площади до 2 соток, цена от 5 400 рублей.

Можно приобрести эту же систему без автоматики, регулировать подачу воды в ручном режиме. Цена будет от 2200 рублей.

Есть простая система без насоса Archimedes по стоимости от 750 рублей.

«Урожай -3» от российского производителя в полном комплекте, но без бочки в Леруа Мерлен можно купить за 891 рубль.

Классификация насосов

Модель с мокрым ротором служит дольше, так как детали смазываются теплоносителем

Домашний вид коммуникаций или отопление многоэтажного дома допускает устанавливать агрегаты с различными решениями узла «турбина-ротор».

Модели с мокрым ротором

Крыльчатка и ротор контактируют с рабочим теплоносителем постоянно. Вода смазывает элементы прибора и одновременно охлаждает его. Зона ротора и статора разделена сосудом герметизации. Скорость устанавливается ступенчатым регулятором, что удобно для контроля энергозатрат.

Благодаря модульной конструкции упрощается ремонт и подбор деталей для повышения напора. Двигатель при постоянном воздействии воды не требует охлаждения. Модификации с мокрым ротором имеют несколько преимуществ:

  • минимальный уровень шума;
  • компактность и небольшой вес;
  • сокращение энергопотребления;
  • простота настройки и обслуживания;
  • длительный эксплуатационный период.

Минус нагнетателей – износ гидравлических механизмов при наличии мелких абразивных частиц в воде.

Устройства с сухим ротором для котлов отопления

Насос с сухим ротором

Помпы обеспечивают перекачку больших объемов теплоносителя при отсутствии контакта ротора и воды. Корпус из чугуна или стали покрыт противокоррозийными составами. Между мотором и насосным узлом находится уплотнитель в виде статического и динамического колец. Отличие помп с сухим ротором – КПД 85 %.

Для пользования в условиях многоквартирного дома подойдут следующие модели:

  • Моноблоки. Двигатель с насосом находятся в одном узле, что упрощает обслуживание и эксплуатацию.
  • Консольные. У осей мотора и насосного узла – общая линия. Трубка всасывания находится на улитке, нагнетания – напротив нее, на корпусе.
  • In-line. Установка производится на трубопроводной магистрали. Патрубки всасывания и напора расположены по одной линии. Механизм компенсации уплотнителя автоматический.
  • Сдвоенные. Работают совместно или по отдельности. Один агрегат включается при поломке второго – котел функционирует в непрерывном режиме.

Нагнетатели с сухим типом ротора характеризуются эффективностью, ремонтопригодностью. Они нетребовательны к составу теплоносителя.

Устройство и принцип работы

Циркуляционный насос состоит из нескольких основных элементов:

  • ротора, к валу которого прикреплена лопастная крыльчатка;
  • электродвигателя;
  • входного и выводного патрубка.

Имеющийся в комплектующих электродвигатель заставляет вал ротора усиленно вращаться. В результате, когда устройство включено и находится в рабочем состоянии, вода всасывается через входной патрубок.

Благодаря вращению крыльчатки, в корпусе создается пониженное давление. Воздействие центробежной силы передает воду в выводной патрубок.

Более точные рабочих и технические характеристики зависят от выбранной модели. Один и тот же вид может иметь существенные различия у разных производителей.

В большинстве случаев на эксплуатационные качества влияет диаметр и частота вращения рабочего колеса.

Частые вопросы потребителей

  • Будут ли издавать шум трубы при работе насоса? Шуметь трубы могут, если насос выбран неправильно, или скопился воздух.
  • Допускается ли применение помпы высокого давления в системе водоснабжения? Такой насос использовать нельзя. Насосы внешне похожи, но в системе подачи воды насосы применяются только для поддержания небольшого давления, если его не хватает.
  • Из чего изготавливают насосы? Многие детали насосов производят из керамики, что обеспечивает малую шумность работы и повышает срок службы.
  • Существуют ли насосы для горячей воды? Такие насосы имеются в продаже. Их применение повысит потребление воды, а также расход электрической энергии.
  • Сколько электричества расходуют насосы? Многие циркуляционные помпы являются экономичными устройствами. Они расходуют энергию как простая лампочка. Производители помп приняли соглашение о присвоении насосам ярлыков, которые показывают их потребление электричества, как в бытовых приборах. Существует специальная классификация.
  • Как часто циркуляционные насосы требуют замены? Если насос высокого качества, то он будет работать долгие годы. Но это зависит от изготовителя. Чтобы насос работал дольше, нужно следовать рекомендациям специалистов: правильно выбирать и устанавливать насос, не допускать попадания воздуха в систему, использовать чистую воду.

Основные технические характеристики

К основным техническим характеристикам относятся производительность и уровень напора устройства:

Производительность в данном случае — это показатель объема теплоносителя, который агрегат прогоняет по трубопроводу за один час. В среднем, 1 кВт мощности способен прогнать порядка 1л жидкости. Формула его расчета проста и представляет собой соотношение тепловой мощности котла к перепаду температур на входном и обратном концах отопительного контура.

Если говорить об основных характеристиках циркуляционного насоса, то надо обращать внимание на производительность и уровень напора аппарата

Как устроены циркуляционные насосы

Циркуляционный насос относится к центробежному типу приборов. Механизм агрегата заключен в корпус, который может быть выполнен из любого нержавеющего металла либо ударопрочного пластика. Корпус состоит из двух половинок. С одной стороны расположен электрический двигатель, с другой стороны находится камера для перекачки теплоносителя. Полости камеры оснащены выпусками. Они могут быть резьбовые или фланцевые.

Главный рабочий узел – крыльчатка, насаженная на керамический ротор. Вращаясь от привода – электрического двигателя, в трубопроводной магистрали отопительной сети она создает направленный поток рабочей жидкости. Все технические характеристики устройства зависят от конструкции, габаритов, внешних данных крыльчатки, скорости ее вращения.

Посредством выпусков помпа присоединяется к водяной магистрали. С одной и с другой стороны агрегат крепится к трубам через быстроразъемное соединение. Обычно этим соединением служит штуцер с накидной гайкой. Фланцевое соединение крепится четырьмя болтами с гайками, плоскими и пружинными шайбами. Между фланцами устанавливается уплотнительная прокладка из паронита либо термостойкой резины.

ВНИМАНИЕ! На разъеме, где соединяются две половинки, выполнены два отверстия для дренажа. Через них отводится конденсат, скапливающийся в статорной половине электрического двигателя. Закрывать дренажные отверстия категорически запрещено! Совершая монтаж теплового оборудования, также необходимо помнить, что крыльчатка должна располагаться в составе отопительной системы строго горизонтально

Саму помпу можно устанавливать в любом положении трубопровода относительно горизонтальной оси. Она может располагаться на горизонтальном участке трубопровода, вертикальном, под любым углом к горизонту. Но ось крыльчатки должна быть ориентирована строго в горизонтальной плоскости!

Закрывать дренажные отверстия категорически запрещено! Совершая монтаж теплового оборудования, также необходимо помнить, что крыльчатка должна располагаться в составе отопительной системы строго горизонтально. Саму помпу можно устанавливать в любом положении трубопровода относительно горизонтальной оси. Она может располагаться на горизонтальном участке трубопровода, вертикальном, под любым углом к горизонту. Но ось крыльчатки должна быть ориентирована строго в горизонтальной плоскости!

Виды циркуляционных насосов

Такие насосы для водоснабжения частного дома делятся на две группы по конструктивным особенностям: с мокрым и сухим ротором. Сухие насосы различаются тем, что ротор во время работы не касается воды. Такие насосы изолированы специальным уплотнителем. Они характеризуются высоким КПД, а также небольшой шумностью при работе. Помпы с сухим ротором обладают большими размерами, по сравнению с их «собратьями» с мокрым ротором. Чтобы их установить, нужна особая подводка труб.

Циркуляционные насосы с сухим ротором монтируются больше всего в отдельные котельные, которые обслуживают несколько домов, или одно производственное здание. Помпы с сухим ротором нуждаются в периодическом техническом обслуживании.

Циркуляционные насосы с сухим ротором

В отличие от сухих, мокры помпы многие годы функционируют без техобслуживания. Ротор соприкасается с водой, изолируется только стартер, который является неподвижным элементом электродвигателя. Достоинством таких помп является то, что вода выступает в роли смазки для ротора. Это является основным «секретом» длительного срока и отсутствия шумности при функционировании. Их КПД небольшой, но они компактны и удобны, поэтому широко применяются в бытовых системах отопления.

Циркуляционный насос для водоснабжения с мокрым ротором

Циркуляционные насосы делятся по способу соединения двигателя:

  • с соединением через муфту;
  • с фланцевым соединением.

Если патрубки насоса находятся на одной оси, то эта модель называется прямоточной. Это означает, что насосы для водоснабжения можно устанавливать прямо в линию, применяя для крепежа специальную раму. Промышленные модели насосов имеют свои отличия от бытовых образцов.

Устройство и принцип работы циркуляционного насоса

Устройство представляет собой одну из модификаций гидравлической центробежной машины и состоит из следующих основных узлов:

  • Металлического или полимерного корпуса;
  • Ротора, обеспечивающего вращение крыльчатки;
  • Трубины;
  • Манжетных, дисковых и лабиринтных уплотнений;
  • Электронного блока управления, позволяющего контролировать параметры электродвигателя и устанавливать требуемый режим.

Входной и выходной патрубки могут иметь различное расположение, что позволяет выбрать циркуляционный насос, оптимально вписывающееся в схему спроектированного контура. Благодаря небольшим габаритным размерам, помпа нередко устанавливается в корпусе теплогенератора, что существенно упрощает монтаж трубопровода.

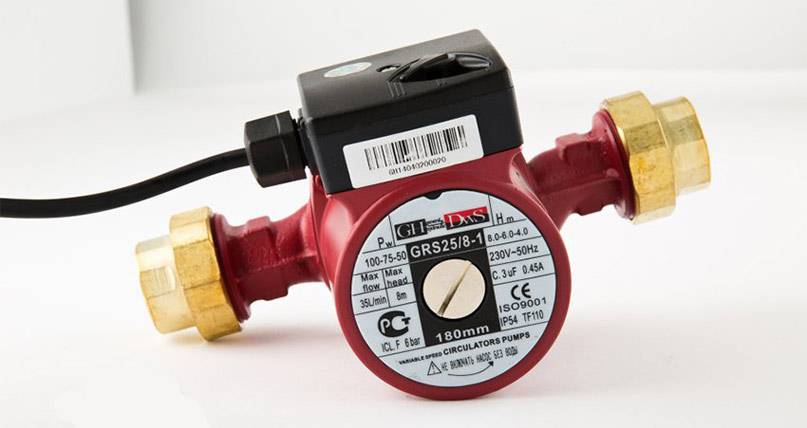

Принцип действия циркуляционного насоса

Процесс принудительной подачи можно условно разделить на несколько этапов:

  1. Всасывание жидкого теплоносителя через входной патрубок;
  2. Вращающаяся турбина отбрасывает жидкость к стенкам корпуса;
  3. За счет центробежной силы увеличивается рабочее давление теплоносителя и происходит его перемещение через выходной патрубок в магистральный трубопровод.

В процессе перемещения рабочей среды к краю турбины, увеличивается разряжение во входном патрубке, что обеспечивает непрерывный забор жидкости.

Если мощности встроенного в теплогенератор прибора недостаточно для обеспечения эффективной циркуляции, добиться необходимых параметров можно, установив в систему дополнительный циркуляционный нагнетатель.

Вывод специалистов, цены

Создать в доме нормально действующую и удобную систему в управлении можно только путем правильного выбранного насоса

Рекомендуется, кроме рабочих характеристик, также брать во внимание и материал изготовления насоса, чтобы он работал более длительный период

Также, современный насос для циркуляции воды снабжается автоматической системой контроля. Ее наличие будет повышать стоимость изделия, но это дает большое преимущество покупателю.

Датчики и контроллеры в системе водопровода – это не только эргономика и удобство, но и увеличение уровня безопасности оборудования.

Купить циркуляционный насос для водоснабжения можно от 2000 р. — 10000 р.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
