как из скважины провести воду в дом

Составление проекта

Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.

Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.

Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.

Также вы должны решить, будете ли вы самостоятельно выбирать и покупать все необходимое оборудование, либо же сразу купите готовую водозаборную станцию. В этом моменте руководствуйтесь своими личными предпочтениями.

Оборудование для обустройства системы водоснабжения

Технология обустройства водоснабжения из скважины своими руками, зависит от глубины залегания источника и его характеристик.

Схему автономного водоснабжения можно разработать, воспользовавшись услугами специалистов, либо же взять подходящий готовый вариант из сети

Одним из ключевых элементов в обустройстве системы водообеспечения на участке является насос, который будет обеспечивать бесперебойный подъем и подачу воды в дом из скважины. Для обустройства автономной скважины достаточно установить агрегат с диаметром в 3 или 4″, оборудованный дополнительной защитой от «сухого хода». Это позволит предупредить перегрев и поломку насоса в случае достижения в источнике минимального уровня воды.

Технология водоснабжения из скважины предусматривает также установку пластикового или металлического резервуара – кессона, который размещают так, чтобы иметь к нему свободный доступ, но при этом препятствовать попаданию грязи или воды из внешней среды. Он необходим для подключения насоса в скважине и дальнейшего контроля его в процессе работы.

При обустройстве водопровода из скважины в дом, чаще всего его используют трубы диаметром 25-32 мм из металлопластика – полимерного материала, который легко гнется и обладает высокой устойчивостью к развитию коррозии.

Водопроводные трубы прокладывают от источника к дому, заглубляя ниже уровня промерзания грунта (не менее 30-50 см)

Обустройство водоснабжения невозможно без системы канализации, которая предусматривает установку септика с приемными камерами и системой очистки сточных вод. Технология обустройства системы канализации подробно расписана в отдельной статье.

Свежие записи
Английские сорта роз с сильной устойчивостью к мучнистой росе и черной пятнистостиОт Гагарина до Джеки Чана: Сорта садовых цветов, названные в честь известных людей7 сортов неприхотливого барбариса, который можно высаживать в любую почву

Подбираем трубы

Здесь надо правильно рассчитать нужное количество. Примите к сведению уклон и количество поворотов.

Правильно определив, вы сможете взять их в нужном изготовлении, они отличаются по углу поворота и это значительно облегчит ведение работы:

Диаметр любых труб из разных материалов (стали, полипропилена, металлопластика) должен быть от 32 мм.

При выборе труб следует обратить внимание, чтобы материал их изготовления был пищевым, а не техническим

Проверьте это обязательно;
Нам надо делать подвод труб к помещению, траншеи от скважины и до фундамента здания должны быть глубиной не менее метра
Важно, чтобы уровень укладки труб в траншею был ниже промерзания грунта в вашей области. Нужно предусмотреть надежную защиту, укрыв трубопровод утеплителем (см. Как утеплить скважину правильно)

Для этого применяют минеральную вату.
Еще лучше, если для обогрева вы еще уложите специальный электрический кабель, который обеспечит обогрев и не даст промерзнуть трубе;
Доступен и наземный вариант прокладки труб. В этом случае мероприятия по утеплению наружного водопровода нужно провести обязательно. Прокладка труб производится прямо по грунту, или в предварительное углубление. Параллельно прокладывается обогревающий электрокабель, но в этом варианте он уже должен быть обязательно.

Выбираем тип скважины

Обустройство автономного водоснабжения частного дома начинается с выбора типа скважины. Для дачного домика прекрасно подойдет абиссинский колодец, забиваемый на сравнительно небольшую глубину в водоносный слой из крупного песка, который можно сделать даже непосредственно в доме. Единственным и основным недостатком такого колодца является забор воды из верхних водоносных слоев, что может негативно сказываться на ее качестве.

Во всем остальном – одни преимущества. Достаточный объем воды, простое устройство, отсутствие необходимости использования сложного и дорогого технологического оборудования, что не только снижает затраты, но и позволяет выполнить работы своими руками. Через абиссинские скважины вода подается поверхностными насосами с электрическим или ручным приводом. Срок службы такой скважины может достигать 30 и более лет.

Чтобы сделать забор воды в частном доме, часто используется более сложное устройство, подающее воду их верхних водоносных песчаных грунтов при помощи погружаемого электрического насоса. Диаметр трубы подобного типа скважин начинается от 100 мм, что требует использования громоздкого бурильного оборудования.

Наиболее качественный источник для подачи воды в частный дом – артезианская скважина, устройство которой требует не только сложного оборудования, но и специальных знаний.  Пробуренная на глубину 80 и более метров в водоносный слой известняка такая скважина обеспечивает подачу при помощи глубинного насоса около 10 м3 чистейшей воды в час. Бурение производится только при помощи буровых машин и стоит довольно дорого. Несмотря на высокую стоимость изготовления, такой источник водоснабжения может обеспечить большой частный дом питьевой водой и полив значительного участка прилегающей к дому территории, а длительный, более 50 лет срок, который может прослужить артезианская скважина в доме, окупает все затраты на ее обустройство.

Дворовая магистраль: проведение водопровода от скважины

Для проведения водопровода на участке можно использовать разные виды труб:

Медные трубы – самые дорогие, но и самые надежные трубы. Материал не поддается коррозии, воздействию агрессивной биологической среды и ультрафиолетовому излучению, имеет хорошую теплоотдачу.

Металлопластиковые трубы – алюминиевые трубы, покрытые снаружи и изнутри полиэтиленом. Такие трубы чувствительны к промерзанию почвы, но устойчивы перед коррозией и солнечным излучением. Изгиб трубы на угол 90° и больше возможен только с применением фитингов.

Железные трубы надежны и долговечны, однако поддаются коррозии.

Полипропиленовые трубы часто используются при монтаже водопровода своими руками. Материал имеет хорошие эксплуатационные характеристики: не окисляется, прост в монтаже, надежен и долговечен (срок службы – около 50 лет).

Инструменты для проведения трубопровода:



  1. Для монтажа стального или медного водопровода:
    • разводной, газовый и гаечные ключи;
    • заглушки, муфты, переходники, сгоны.
  2. Для монтажа водопровода из металлопластиковых труб:
    • разводной, газовый и гаечные ключи;
    • фитинги, фум-лента.
  3. Для монтажа полипропиленовых труб потребуется паяльник с насадками.

Трубопровод можно проложить двумя способами:

  • через траншею;
  • поверх земли.

В первом случае выкапывается траншея на глубине 2 метра и укладывается трубопровод. Трубу в местах подъема надо утеплить (особенно возле фундамента). Это можно сделать при помощи саморегулирующего греющего кабеля.

Если водопровод прокладывается поверху, то к трубе надо подвести греющий кабель (9 Вт/метр). Кроме этого вся труба капитально утепляется теплоизоляционным материалом – слой утеплителя не менее 10 см.

Можно использовать энергофлекс и вату. Стыки между утеплителями надо обмотать армированным скотчем – это улучшит герметизацию между слоями.

Весь «пирог» водопровода помещают в гофрированную или канализационную трубу большого размера. Такие мероприятия позволят избежать промерзания водопровода и использовать скважину зимой.

Вместе с трубой одновременно можно уложить и питающий кабель для насоса. Лучше использовать 4-х жильный кабель сечением 2,5.

После установки насоса и прокладки водопровода к дому, надо собрать автоматическую систему водоснабжения согласно схеме.

Как работает поверхностный насос для воды

Поверхностные насосы делятся на несколько видов. Каждый вид предназначен для забора конкретного объёма воды. Принцип работы таких насосов схож между собой.

Если вам необходима вода для полива грядок или для того, чтобы набрать бочку, то лучше использовать поверхностный насос с низкой производительностью. Если вы собираетесь брать постоянно воду из колодца, то лучше остановить свой выбора на самовсасывающихся поверхностных насосах.

Принцип работы таких насосов можно разделить на несколько этапов:

  • Установка насоса в источник воды: река, озеро и колодец;
  • Включение насоса;
  • Забор воды из источника по шлангу;
  • Насос останавливается, если его поднять выше, чем на 8 метров от источника воды.

Принцип работы насоса кардинально не отличается от алгоритма работы других насосов. Принцип действия один – забор воды из источника и перенос её по шлангам в нужное место. При выборе поверхностного насоса, учитывайте цели и объём воды, которую вы хотите выкачивать из источника.

Как завести воду в дом

Принцип водоснабжения относительно прост и подразумевает наличие небольшого кессона – резервуара, расположенного над источником, в котором находится оборудование для контроля скважинного насоса. Если зимы в вашем регионе не холодные, в кессоне устанавливается гидроаккумулятор.

Кессон может быть сделан как из пластика, так и из металла или кирпича. После, от него прокапывается траншея глубиной ниже точки промерзания грунта на 15–20 см. На дно укладывают трубопровод, по которому будет подаваться вода. Также в траншее должен быть проложен электрический кабель, от которого в дальнейшем будет запитан погружной насос.

Система водоподготовки рассчитывается для каждого участка индивидуально, в зависимости от анализа воды из скважины. При этом следует устанавливать фильтры непосредственно перед входом в накопительный бак. Собственно, именно так и выглядит схема водоснабжения частного дома от скважины с гидроаккумулятором.

Правила прокладки труб

Перед тем как провести воду в дом, следует вспомнить, что комплектующие, из которых будет собрана вся система, должны быть устойчивы к воздействию различных химических веществ и существенному перепаду температур. Обычно используются изделия из полиэтилена, полипропилена или поливинилхлорида. Наиболее подходящим диаметром для наружной водопроводной трубы будет Ф32 или Ф40 мм, с таким размером они идеально стыкуются с большинством насосов.

Соединенная стык в стык труба утепляется, а затем укладывается в заранее выкопанную траншею. Глубина ее прокладки обязательно должна быть ниже промерзания грунта. На дно траншеи рекомендуется уложить слой щебенки или крупного песка. Для обеспечения круглогодичной подачи питьевой воды следует подумать об укладке нагревательного кабеля – его стоимость несравнима с трудозатратами, необходимыми на размораживание трассы.

Стандартное обустройство системы водоснабжения

Прокладка системы водоснабжения частного дома из скважины имеет свои особенности. Разберем детальнее этапы данного процесса.

Правильный выбор места

В первую очередь необходимо определиться с местом бурения. Исходя из финансовых затрат — она должна быть максимально приближенной к точке потребления.

Место расположения скважины:

  • не ближе 5 метров от капитальных строений;
  • на максимальном расстоянии от выгребной ямы и септика, минимальное расстояние 20 метров;
  • место должно быть удобным для бурения и технического обслуживания.

При правильном выборе места расположения — вода со скважины в дом будет отвечать требованиям питьевого водоснабжения.

Определение общей схемы

Водопровод частного дома от скважины с гидроаккумулятором имеет свои особенности.

Рассмотрим детальнее используемые элементы и схему их подключения:

  • Главным элементом, создающим движение воды на поверхность является насос. Он может быть поверхностным и располагаться в помещении, либо погружным и находиться в воде. Первый вариант применяется при небольшой глубине подъема до 8 метров. Второй вид насоса является более популярным и применяется для глубины 100 метров и более.
  • Установка гидроаккумулятора, представляющего собой резервуар из жесткого корпуса, в котором находится резиновая емкость для заполнения воздухом. От этого элемента зависит постоянство давление в системе.
  • Автоматика отвечает за бесперебойную работу системы и самостоятельно включает и отключает насос при необходимости. Мощность насоса и объем аккумулирующей емкости рассчитываются с запасом в зависимости от всех точек водяного потребления.
  • В месте водозабора располагаются фильтры грубой очистки, которые отсекают крупные фрагменты от их попадания в водопровод. Далее перед насосом устанавливается фильтр тонкой очистки, который подбирается в зависимости от состава воды.

Компоновка и расположение оборудования

Важным моментом остается правильное расположение оборудования, используемого в водопроводе из скважины. Наиболее приемлемым вариантом является обустройство кессонного колодца, который располагается над скважиной и позволяет обеспечить комфортные условия для эксплуатации применяемого оборудования.

Рациональность заключается в следующем:

  • оборудование расположено в непосредственной близости от водозабора, что способствует максимальной эффективности его применения;
  • в колодце используются звукоизолирующие материалы, позволяющие обеспечить бесшумность работы насоса;
  • оборудование находится в одном месте и защищено от механических повреждений;
  • качественная теплоизоляция позволяет бесперебойно использовать водопровод в течение круглого года.

Конечно, можно данное оборудование разместить в ванной комнате либо в другом помещении, но наличие кессона безусловно является большим преимуществом.

Особенности прокладки труб

Наиболее подходящими являются трубы из полиэтилена низкого давления. Они отличаются своей долговечностью и неприхотливостью, а также легкостью конструкции и простотой монтажа:

возможна их укладка непосредственно в грунт, но рекомендуется рыть траншею на глубину, исключающую промерзание; в ней устанавливается техническая труба, в которой располагается сам трубопровод; важно использовать теплоизоляционные материалы, желательно наличие обогревающего кабеля; в недоступных местах следует избегать лишних соединений, чему способствует ПНД труба. Внутри помещения трубопровод можно конструировать из других материалов: меди и стали

Внутри помещения трубопровод можно конструировать из других материалов: меди и стали.

Система водоснабжения из скважины

Работы по укладке труб и рытью траншей ничем не отличаются. Если вы планируете устанавливать насос и трубы непосредственно над скважиной, обустройте над ней кессон либо приямок. Таким образом, вы обеспечите защиту от промерзания.

Монтаж кессона

Эта работа выполняется соблюдением некоторых правил и технологии:

Пример пластикового кессона для скважины

  • Обкопайте трубу скважины на 2,5 м в высоту. Ширина должна быть больше диаметра кессона в два раза;
  • После этого уплотните дно ямы и залейте его слоем бетона толщиной 20 см.
  • Затем установите кессон.
  • Обрежьте трубу, оставив над уровнем дна кессона 50 см.
  • На этом уровне создайте отверстие в кессоне, через которое в дальнейшем будут прокладываться трубы.
  • Подключите насосную станцию, забетонируйте кессон снаружи (толщина слоя – 30-40 см), засыпьте его цементно-песчаной смесью, оставшиеся 50 см – грунтом.

Делаем подключение насосной станции к скважине

Выносной насос можно установить прямо в кессоне. При близком расположении скважины монтаж насосной станции можно произвести в доме.

Схема подключения насоса к скважине

Итак:

Подводящую трубу следует провести в кессон или приямок и установить ее в трубе скважины.

Остальное оборудование, такое как фильтры, реле управления и гидроаккумулятор, установите в хозпостройке или доме.

Подключаем колодцу насосную станцию

Если ваш колодец находится недалеко от дома и в нем наблюдается высокий уровень воды, примените насосную станцию, высота всасывания которой не превышает 9-ти м.

Для установки подойдут хозпостройка, дом и сам колодец:

Делаем подключение насосной станции

Если колодец глубокий и отдален от дома, воспользуйтесь насосом для колодца с выносным эжектором. Насосную станцию установите в доме, эжектор поместите в колодец.

  • Перед насосом установите кран, предназначенный для отвода жидкости;
  • Делаем установку фильтра, который у нас обеспечит грубую очистку, и обратный клапан.
  • После этого произведите установку насоса и фильтра, который будет предназначен для тонкой очистки.
  • В результате при необходимости вы сможете менять картридж в фильтре. Далее установите гидроаккумулятор.
  • После этого монтируется вся система водоочистки и водоподготовки.

Делаем внутренний водопровод на даче

Элементы для проведения внутреннего водопровода на даче

 Итак:

  • Проведите трубу 32 мм к коллектору холодного водоснабжения.
  • Установите в нем шаровые краны, после чего подключите трубы 25 мм. Именно они будут обеспечивать поступление воды к потребителям или их группам.
  • Для внутренней разводки подходят гофрированные нержавеющие трубы, металлопластиковые, а также трубы, изготовленные из полипропилена и стали. Гофрированные изделия самые дорогие, но зато они легко устанавливаются. Если учитывать качество и цену, наиболее оптимальный вариант – полипропиленовые трубы. Их можно соединять электропаяльником и фитингами. Для работы с электропаяльником не требуется наличие определенных навыков. К тому же, этот инструмент можно взять в аренду.

Подведите трубу к водонагревателю, затем подключите, делать это нужно с на стороне коллектора, только с его обратной стороны. Из водонагревателя выходит труба с горячей водой, делаем ее подводку к коллектору, после этого делаем крана для отвода воды и шаровых кранов.

Как видно из вышесказанного, сложного особо ничего нет. Главное определиться правильно с источником и после этого правильно подобрать оборудование и вы с этим точно можете справится.

Подготавливаем инструментарий для монтажа трубопровода

Для подачи холодной воды допускается использование любых пластиковых труб: полипропилена, металлопластика и др.

Термостойкий отрезок нужно использовать только на участке, отходящем от бойлера. Материал отлично сопротивляется давлению, не подвержен гниению, внутренняя поверхность гладкая, что положительно сказывается на скорости движения потока.

Кроме того, это самый недорогой вариант и самый простой, в плане монтажа. Например, полипропиленовые трубы соединяются при помощи недорогого паяльника, которым легко научится пользоваться даже новичку. Другие пластиковые трубы, как элементы конструктора, собираются на фитинги.

Водопровод премиум-класса можно заказать из меди. Металл обладает многими положительными характеристиками, но ещё и улучшает качество питьевой воды. Правда и цена на такие трубы немалая.

Сталь специалисты не советуют использовать из-за её подверженности коррозии. Внутри водопровода быстро вырастет слой отложений, примеси будут подмешиваться в воду, да и сами трубы могут дать течь, и потребуется их замена и масштабный ремонт.

Итак, при использовании металлических труб заготавливают:

  • сварочный аппарат;
  • нужное количество электродов;
  • ленту ФУМ;
  • переходники, муфты;
  • набор ключей (разводной, гаечный, газовый);
  • заглушки, сгоны;
  • болгарка для «раскроя».

Для пластикового водопровода понадобятся:

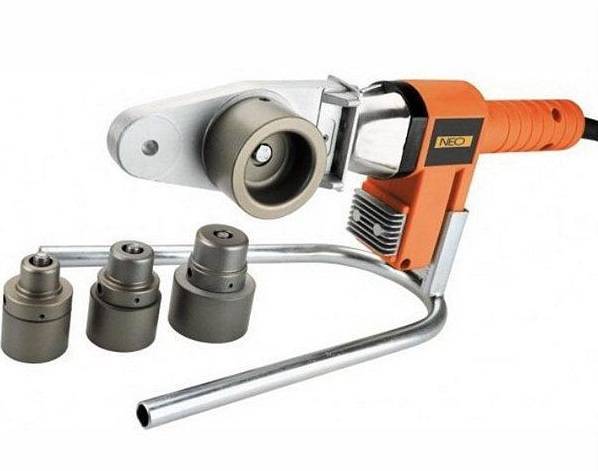

  • паяльник и насадки (для полипропиленовых труб);
  • фитинги и газовый ключ (для всех остальных труб);
  • лента ФУМ;
  • ножовка по металлу для «раскроя».

Колышки и верёвка помогут на местности разметить расположение будущей магистрали. А без лома и лопаты не обойдутся ни одни землеройные работы.
