Как подключить бойлер к водопроводу

Схема обвязки электробойлера

Присоединение устройства к водопроводу в квартире начинают с выполнения отключения воды на абонентском вводе.

Алгоритм подключения:

  1. Соединяем «американку» с патрубком на входе в бойлер. Этот метод самый надежный, поскольку ним демонтаж оборудования можно будет выполнить за пару минут.
  2. Монтируют тройник из латуни и сливным краном. Последний элемент не обязателен для схемы подключения накопительного бойлера, но многие специалисты его рекомендуют для удобства опорожнения бойлера во время ремонтных работ или аварийных ситуаций.
  3. Собирают систему безопасности.

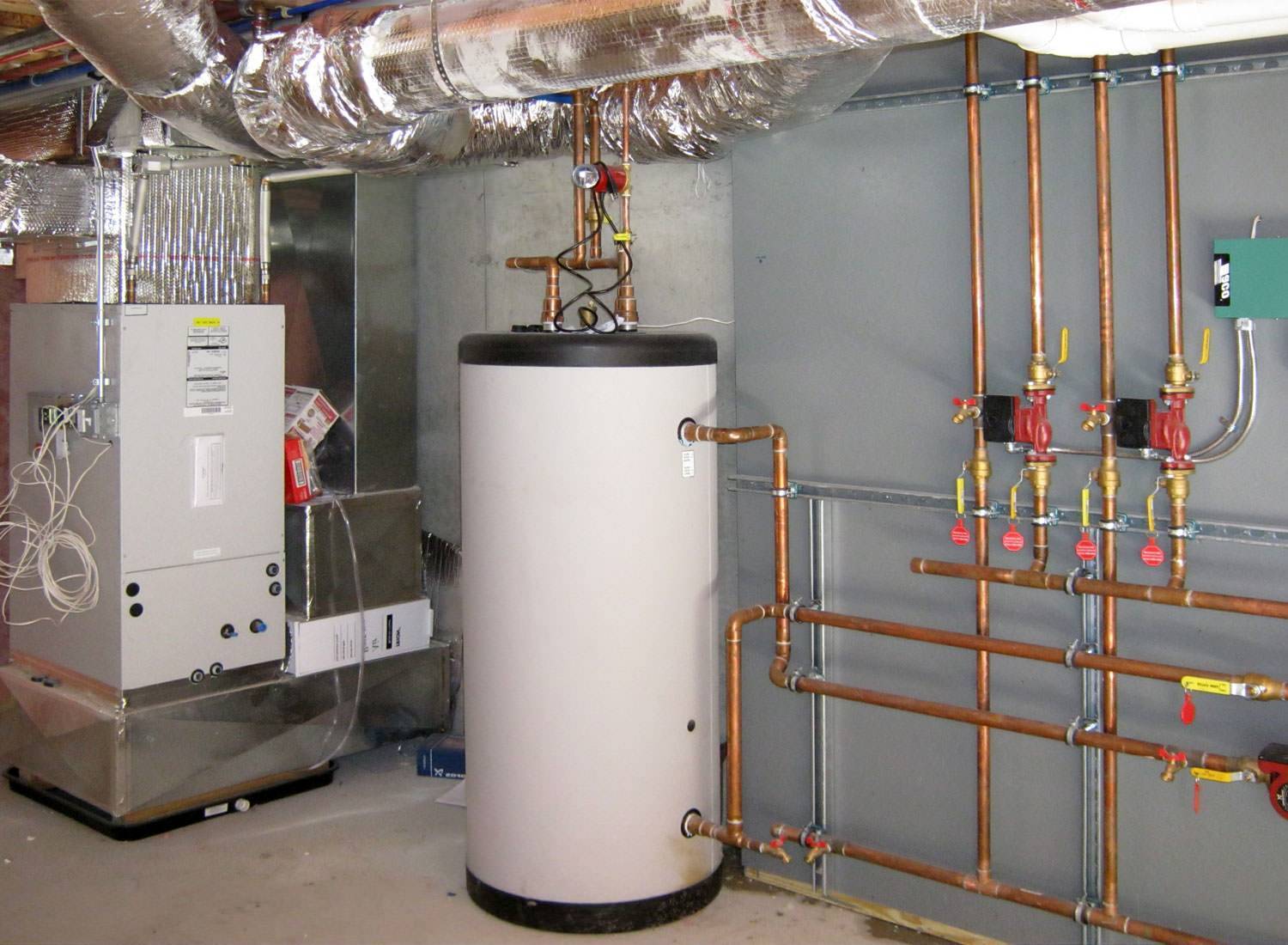

Схема обвязки котла и бойлера

Набор элементов группы безопасности:

  • кран-отсекатель;
  • обратный клапан движения воды;
  • предохранительный клапан от превышения давления;
  • расширительный бачок для сбора воды, увеличивающейся при нагреве.

Критерии правильной установки:

  1. Выполняют монтаж запорной арматуры по схеме «вход-выход», чтобы можно было полностью отключать нагреватель на время ремонта или консервации.
  2. Проверяют соответствие диаметров всех элементов схемы, а также допустимость питающего кабеля. Специалисты уточняют, что диаметры должны создавать нормативную скорость движение теплоносителя по трубам, больший размер с переходниками для штуцеров возможен, а наоборот – нет.
  3. То же самое правило существует и для кабельной линии, кабель меньшего сечения применять нельзя, иначе можно получить эффект «греющего кабеля», но и большее сечение не применяют, из-за того, что он создает сложности при укладке. Здесь лучший вариант – полное соответствие тока нагрузки, данные можно взять из паспорта к агрегату.
  4. Непосредственно у бака устанавливают электророзетку, электробойлеры рассчитаны на питание от сети однофазного переменного тока 220 В, 10 А.

Возможные трудности при подключении

Как правило, процедура подключения водонагревателя не вызывает трудностей.

Однако при этом, можно выделить несколько нюансов:

  1. Плохое состояние труб приведет к сложностям на момент подключения.
  2. Сложная система соединения труб.
  3. Проблемы с электропроводкой.

Все проблемы можно решить при правильном подходе к вопросу.

Советы:

  1. При выполнении работы следует быть внимательным и не спешить.
  2. Бойлер работает с водой и электричеством, подобное сочетание очень опасное.
  3. Многие работы самостоятельно провести нельзя, нужна помощь.
  4. От качества используемых материалов зависит надежность созданной системы.

Критерии правильной установки нагревательного оборудования

Одним из важных нюансов того, как правильно подключить бойлер к водопроводу, является требование соответствия диаметров трубопроводов и входных штуцеров. Также имеет значение размер сечения кабеля, который питает электронагреватель агрегата

На эти моменты следует обратить особое внимание, чтобы не допустить ошибок.

При подключении водонагревателя используют подводящие трубы, диаметр которых должен обеспечивать свободное перемещение водяного потока по линиям входа и вывода. Поэтому считается допустимым больший диаметр рукавов с переходом под параметр штуцеров. В свою очередь меньшее сечение трубопроводов по сравнению с вводными патрубками агрегата является грубейшей ошибкой.

Отсюда можно сделать вывод, что при подключении электроводонагревателя к водопроводу необходимо максимально точно подбирать сечение проводов с учетом тока нагрузки. Розетку обычно располагают рядом с аппаратом. Ее размещают от уровня пола на высоте не менее 150 сантиметров.

Бойлеры бытового назначения рассчитаны на однофазное питание переменным током 220-250 вольт. Нагрузка должна быть токовой, не менее 10А. Определяют более точное значение на основании производительности нагревательного оборудования, его можно узнать из технической документации, прилагаемой к продукции. Именно с учетом указанной величины тока нужно приобретать автоматический выключатель, когда выполняется подключение водонагревателя к водопроводу в квартире или доме.

Например, для проточных приборов существуют определенные нормативы тока отсечки автомата: при мощности 3,5 кВт – 20А, при 5,5 кВт – 25А, а при 6,5 кВт – 35А. Обычно все требуемые параметры для подключения оборудования прописаны в инструкции к нему.

В этой документации производитель в точности объясняет, как подключить электрический водонагреватель к водопроводу. По этой причине все документы, имеющиеся в комплекте к аппарату, следует предварительно изучить.

Монтаж водопроводных труб

Для выполнения монтажа с применением полипропиленовых труб будут необходимы труборез и паяльное устройство. Тройники приобретают из того же материала, вместе с соединительными муфтами с металорезьбой.

Труборез

Металлопластиковые трубы прокладывают по наружным схемам, поэтому их соединить будет не сложно. Монтаж выполняется с использованием фитингов.

В торговой сети достаточное количество разнообразных конструкций для любой схемы подключения. Врезку выполняют с применением тройникового соединения, к которым в соответствии с расположенными сетями и местом установки водонагревателя присоединяют трубы или шланги.

Для подземной водопроводной сети без стальных трубопроводов не обойтись, от сварочных работ можно уйти, если использовать оригинальный тройник-«вампир», который выполнен в виде хомута, имеющий отвод.

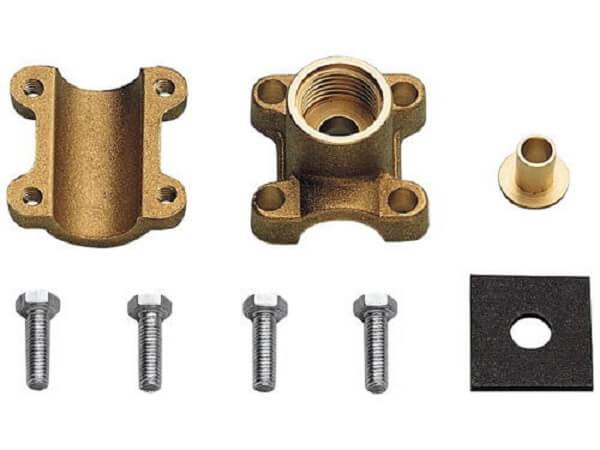

Тройник типа «Вампир»

Его предварительно устанавливают на очищенную до металла трубу и фиксируют винтами. Плотность обеспечивают резиновыми прокладками.

Далее через отвод в подающем трубопроводе делают отверстие, методом сверления, используя защитную втулку, чтобы не повредить внутреннее резьбовое соединение. На резьбе отводящего патрубка закрепляют кран и шланг подвода среды к нагревателю.

Расчет необходимой мощности бойлера

Электрические водонагревательные бойлеры обладают разными по мощности ТЭНами. Следовательно, на начальном этапе установки бойлера необходимо выяснить мощность приобретенного устройства и проверить соответствие электрической проводки в вашем помещении.

Проводка, прокладываемая в жилых помещениях имеет разные максимальные допуски по проходящей силе тока. Может случиться так, что в месте установки электрического бойлера просто не будет подходящей по мощности проводки. Такие ситуации нередки в домах старой постройки. Более того, в таких домах недостаточная мощность может подходить и к распределительному устройству в квартире и к счетчику потребляемой электроэнергии.

В случае необходимости – вам придется установить отдельный автоматический выключатель на распределительный щиток вашей квартиры и, возможно, проложить новый кабель до места расположения электрического водонагревательного бойлера.
