Схема подключения насосной станции своими руками: место для установки, процесс сборки

Скважинный адаптер

С этим устройством можно не устанавливать дорогостоящий кессон, но насосное и другое оборудование придётся разместить в отдельном сарае или же в доме. Кроме дешевизны, преимуществом применения адаптера является то, что обсадную трубу можно полностью спрятать под землёй.

Монтаж выполняется следующим образом:

  1. Обсадная труба обрезается по уровню земли и обкапывается вглубь примерно на полтора метра.
  2. При помощи коронки вырезается отверстие в трубе для монтажа адаптера.
  3. Адаптер устанавливается снаружи, а глубинный насос опускается в колодец при помощи напорной трубы, на которой он закреплён.
  4. Лишняя часть опорной трубы обрезается, и на это место устанавливается ласточкин хвост (так называется второй элемент адаптера).
  5. На металлической трубке адаптер опускается в скважину.
  6. Вырытая яма засыпается землёй.

Монтаж можно произвести самостоятельно. Необязательно прибегать к услугам специалистов. Если используется кессон, то лучше сделать его закрытым. Вся конструкция должна быть максимально герметичной.

Устройство и принцип действия

Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.

Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:

  • Подача воды из источника водоснабжения во внутридомовую сеть.
  • Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.

При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.

На современном отечественном рынке можно встретить значительное количество разных автоматических устройств водоподачи, предназначенных для установки в частном доме. Но, несмотря на некоторые конструктивные различия, все эти модели имеют одинаковый принцип действия, и схожее устройство.

Главные функциональные узлы водонасосных станций:

  • Всасывающий насос для подъёма воды из скважины, и подачи её под определённым напором во внутреннюю трубопроводную систему. Чаще всего здесь применяется поверхностный насос. Но, если требуется качать воду с глубокой артезианской скважины, в составе станций используются глубинные погружные насосы.
  • Демпферный бак-накопитель или гидроаккумулятор. Это устройство предназначается для создания определённого водного запаса на всякий непредвиденный случай. Например, при поломке насоса, отключении электроэнергии, гидроаккумулятор сможет какое-то время поддерживать давление, давая возможность жильцам пользоваться основными сантехническими приборами.
  • Датчики давления (манометры), соединённые с реле, а те, в свою очередь, – с электродвигателем насоса. При перегреве мотора, либо аварийного исчезновения воды в подающей системе, контролирующая аппаратура должна самостоятельно остановить насос во избежание его поломки.
  • Блок управления насосной станцией. Здесь расположены кнопки включения/отключения, а также приборы регулировки работы станции. С их помощью можно настроить показатели наибольшего и наименьшего давления, при которых будет происходить самостоятельное включение или отключение устройства.
  • Обратный клапан. Устанавливается на водозаборном трубопроводе, и не даёт воде скатываться обратно в питающую скважину.

Как сделать насосную станцию из погружного насоса ↑

Чтобы сделать насосную станцию из погружного насоса, нужно соединить его с накопительным баком и установить автоматику.

Простейшая схема:

  • блок автоматики, манометр устанавливают на накопительный бак, расположенный в доме;
  • гидроаккумулятор соединяют трубами с насосом;
  • на насос устанавливают обратный клапан, предотвращающий выдавливание воды обратно в источник;
  • станцию подключают к разводке по потребителям.

Более усовершенствованный вариант — плюс к перечисленному установка фильтра тонкой очистки на трубопровод, соединяющий насос с гидроаккумулятором, и установка блока автоматики на распределительном коллекторе воды (холодная), а не на накопительном баке. При таком расположении блок управления возьмет на себя давление в системе подачи воды, что и является конечной целью.

Схема установки автоматики на накопительный бакСхема установки обратного клапанаОбщая схема подключения насосной станции с погружным насосом

Вибрационные насосы в большом ходу, хотя можно найти массу доводов против их использования. Однако доводы и практика сильно расходятся

Этот тип оборудования откровенно популярен, потому автоматике для него уделим особое внимание

Российская система «ВиСтан» — наиболее подходящая (и востребованная) автоматика для станции с вибрационным насосом. Ее достоинства:

  • назначение: система разработана специально для вибрационных насосов;
  • встроенная защита от сухого хода;
  • возможность работы без накопителя;
  • интегрированный стабилизатор напряжения, работает от напряжения 160–250 В;
  • автоматическая поддержка давления на уровне 1,5–2,0 бар;
  • плавные пуск и остановка;
  • защита от резкого скачка напряжения в сети;
  • автоматическое возобновление работы после восстановления рекомендуемых параметров;
  • простые монтаж/демонтаж.

Есть и недостатки:

  • высокие требования к оборудованию: 3,0 бар на входе, на что способен далеко не каждый насос;
  • ограничение (за счет сечения гибкой подводки) по расходу воды при работе без накопительного бака;
  • неординарная реализация защиты от сухого хода: вполне может отключить оборудование не на сухом ходу, а при упавшем давлении;
  • отсутствие регулировки внутрисистемного давления;
  • дороговизна относительно самих вибрационных насосов.

Несмотря на стоимость, равноценную (вкупе с насосом) цене целой станции, «Вистан» активно используют: очень легко все разобрать и увезти в город на зиму, поэтому дачники отдают предпочтение именно этой автоматике. Для задач, более масштабных, чем водоснабжение дачного домика, «ВиСтан» не подходит, впрочем, как и сам вибрационник.

Российская система ВиСтан

Преимущества автоматического оборудования

Водная станция гарантирует экономию и комфорт:

  • высокая безопасность и эффективность;
  • увеличение долговечности бытовой техники, поддержание напора и давления;
  • обеспечение запаса воды и ее поступление при отключении электричества;
  • авторежим функционирования, минимальный износ деталей, экономичность;
  • простая установка, минимальные габариты, монтаж в удобном или подходящем месте.

При плохом давлении система может подсоединяться к центральному водопроводу.

В видео об особенностях применения насосного оборудования в доме:

https://youtube.com/watch?v=V5j5gmaIr1E

Как подключить насосную станцию

Сам процесс подключения насосной станции к ёмкости, выглядит следующим образом:

Насосная станция устанавливается вблизи емкости, на предварительно подготовленное основание пола

Очень важно, чтобы насос стоял на поверхности надёжно и не ёрзал по ней.

  1. Затем подготовленные фитинги уплотняются согласно такого расположения:

а) Шаровые краны должны обеспечивать отсечение поступления воды в насосную станцию, как с емкости, так и с системы водоснабжения, на случай ремонта насосной станции;

б) После шарового крана, который установлен на входе насосной станции, обязательно должен стоять обратный клапан. Практически во всех современных моделях насосных станций, таких например, как Grundfos, уже стоят обратные клапаны;

в) С одной стороны шарового крана и обратного клапана, уплотняются резьбы МРН или МРВ, которые обеспечат переход трубопровода с металла на пластик.

После того, как все фитинги и соединения собраны, насосная станция проверяется на течь. Если всё нормально, то можно приступать к подключению автоматики насосной станции, для чего в неё заводится трёхжильный медный провод и подсоединяется к соответствующим клеммам внутри.

Важно, перед тем как запустить насосную станцию первый раз, обязательно нужно выгнать воздух с центробежного насоса. Для этого, достаточно заполнить насосную станцию водой

С этой целью на ней расположен специальный штуцер, болт или что-то другое для стравливания воздуха. Как только из отверстия пойдёт вода, можно завинчивать пробку назад и проверять, как работает насосная станция.

Готовые решения насосных станций на глубинном насосе

Для тех, кому лень самому собирать станцию, существуют уже готовые станции на базе погружных насосов.

Рассмотрим, для примера, станцию от производителя «Джилекс», которая называется «Водомет-Дом».

Насосная станция Водомет-Дом

Система джилекс водомет дом

Компания «Джилекс» предлагает следующий готовый продукт (смотрим на рисунок справа).

Давайте разберемся в том, что входит в состав данной насосной станции:

  • Глубинный насос — предлагаются два вида насосов с напором 75 или 90 метров.
  • Обратный клапан на входе насоса — необходим для предотвращения гидроударов.
  • Скважинный оголовок — в комплект поставки не входит, нужно приобрести отдельно.
  • Пульт управления — в этом узле сосредоточен «мозг» станции, который управляет работой станции.
  • Корпус фильтра — колба для картриджей 10 дюймов.
  • Трехвыводной штуцер — он соединяет гидроаккумулятор с датчиком давления. Из него труба, которая идет к потребителю.

Цена данной насосной станции превышает цену «самодельной» в полтора раза.

Главным преимуществом сборки «Водомет-Дом» является пульт управления на микроконтроллере, с помощью которого можно разнообразно программировать работу станции.

Часто допускаемые ошибки

При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:

  • Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
  • Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.
  • Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.

Как осуществляется процесс сборки?

Лучше всего приступать к таким работам в теплое время года, в сухую погоду. Тогда можно без спешки выполнить установку всех элементов. Водяную систему нужно собирать достаточно долго — подсоединить элементы можно быстро, но на регулировку потребуется много времени.

Осуществление подключения насосной станции.

Алгоритм действий здесь будет следующим:

  1. На 1 этапе заборный шланг оснащают обратным клапаном и фильтром грубой очистки. Это нужно для того, чтобы обеспечить защиту насоса от попадания в его внутреннее пространство твердых частиц-загрязнителей, которые присутствуют в водной среде.
  2. На 2 этапе верхний конец заборного шланга подключают к входному патрубку электронасоса.
  3. На 3 этапе, когда заборный шланг и помпа уже соединены, собирается вся конструкция. Для этого нужно соединить напорный патрубок самого насоса и входной — гидроаккумулятора. Это делается с помощью шланга.
  4. Для того чтобы обеспечить описанное выше включение и выключение насоса в автоматическом режиме, устанавливают реле, реагирующее на параметры давления воды.
  5. На финальном этапе происходит подключением смонтированной насосной станции к системе водоснабжения. Для этого также используют шланг или отрезок жесткой трубы.

Когда все элементы соединены, комплекс оборудования подключают к электросети. Производится запуск станции в тестовом режиме.

Кроме реле давления, могут использоваться и другие элементы, например, датчик, регистрирующий наличие воды в системе, или прибор нагрева корпуса насоса. Это позволяет облегчить управление системой.

При этом нужно все оборудование отрегулировать так, чтобы при необходимых показателях оно включало и выключало систему.

Для чего в автономной системе водоснабжения нужна насосная станция

Проведем герметизацию соединений. Ее особенности уже зависят от того, какие трубы используются в доме — полипропилен, металлопласт или традиционные металлические трубы.

Выбор места для установки насоса Установка насосной станции представляет собой весьма трудоемкий процесс. Схема работы системы состоит в закачивании воды в бак при помощи насоса.

Его иногда заменяют накопительным баком, но подобная конструкция считается устаревшей. Иногда для повышения надежности работы системы обратный клапан устанавливается еще и на другом конце заборного трубопровода, который подключается к насосному агрегату, но это не является правилом.

Как подключить насосную станцию к колодцу своими руками, обойдясь без помощи специалистов? Первым делом нужно подобрать правильное место для монтажа. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести: подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения; обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок; обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения. Чтобы было понятнее как проводить тестирование насосной станции, мы подготовили для вас 2 галереи.

Правильно выбираем место для установки

Степень их сжатия регулируется посредством специальных винтов. Конструктивные особенности насосной установки Насосная установка станция — это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Вариант 1. Для первоначального запуска в нашей схеме предусмотрена заливная воронка.

Тихо, близко к точке забора, удобно. Полноценно эксплуатировать станцию можно будет только в том случае, если автоматический агрегат будет установлен правильно.

Конструктивные особенности насосной установки

Станции со встроенным инжектором способны поднимать жидкость с глубины, не превышающей 8 метров, они обеспечивают напор, составляющий более 40 метров. Первый чуть проще, второй компактнее. И, при выключенном насосе, потребитель может рассчитывать только на нее.

Теперь дело за вами, уважаемый читатель. Обратный клапан обязательно комплектуют сеточным фильтром — без него клапан быстро выйдет из строя Сразу за запорным шаровым краном врезают и колбу с фильтром очистки воды. Требования к нему следующие: Во-первых, система должна размещаться в непосредственной близости к источнику воды. До станции ставить его нецелесообразно. Узнайте, какие могут быть схемы водопровода в квартире или в доме и про их особенности.
Насосная станция обвязка,подключение

Подключение станции с поверхностным насосом

Насосные станции с поверхностным насосом можно использовать только при условии, что расстояние от зеркала воды до патрубка входа насоса составит не больше 8 м.

Например, если у вас есть колодец или скважина глубиной 12–13 м, и расстояние к зеркалу воды 10 м, то насосную станцию необходимо «закопать» на глубину 2,5–3 м.

В таких случаях устраивают приямки или более технологичное решение — использование кессона.

Следует помнить, что, хотя все производители называют свои изделия самовсасывающими, ни вихревой, ни центробежный насос такими не являются. Чтобы насос работал и не вышел из строя, необходимо заполнить корпус насоса и трубу подачи водой. Это обеспечит надежный запуск насоса.

Конец всасывающей трубы должен находиться на максимальной глубине, при этом высота от дна не должна быть меньше 100–120 см.

Монтаж следует начинать с установки на трубу обратного клапана с фильтром грубой очистки. Фильтр не даст крупным примесям в виде камней и песка попасть в водопровод. Обратный клапан обеспечит подпор водяного столба и защиту насосной станции от холостого хода. Соединения необходимо тщательно уплотнить во избежание попадания воздуха в систему водопровода.

1 — обратный клапан с фильтром; 2 — насосная станция; 3 — переходник на пластиковую трубу; 4 — запорный вентиль; 5 — кессон; 6 — к водоснабжению дома

На вход насосной станции монтируют запорный кран, американка, при необходимости, колено и переходник с муфтой на пластиковую трубу.

К выходу насоса присоединяют систему водоснабжения.

Как произвести тестовый запуск

Главное условие при этом – заполнение насосной станции водой, включая и все магистрали, а также гидроаккумулятор. Пуск воды в устройство происходит через заливное отверстие. Включение питания и запуск двигателя выполняется после того, как были открыты запорные вентили. После этого вода постепенно заполняет напорный трубопровод. Это нужно для того, чтобы вытеснить весь воздух из него. В результате происходит повышение давления. Как правило, этот параметр может принимать значения из диапазона от 1,5 до 3 атмосфер, по достижении предельной отметки оборудование отключается.

Таким образом, эффективную работу подобной техники обеспечивает не только правильный выбор модели, подходящей для эксплуатации в определенных условиях, но также и грамотное подключение. А для этого сначала решается, где будет устанавливаться техника, после чего организуется герметичное соединение оборудования с внутренним и наружным трубопроводом.

Конструктивные особенности насосной установки

В зависимости от используемого насоса (погружного или поверхностного) насосные станции могут быть блочными или монтироваться из отдельных элементов. Установка состоит из:

  • насоса;
  • гидроаккумулятора;
  • арматуры;
  • трубопроводов;
  • блока автоматики.

Насос представляет собой центробежный агрегат поверхностного или погружного типа. Он предназначен для подъема воды из скважины (колодца) и подачи в водопроводную систему. При малом заборе жидкости основная ее часть попадает в гидроаккумулирующую емкость, которая служит для поддержания постоянного напора в системе. На напорном трубопроводе устанавливают фильтр очистки от механических примесей, которые поднимаются с потоком воды из скважины.

Особенности оборудования.

Аккумулятор состоит из металлического корпуса и резиновой мембраны в виде груши. Между стенками бака и мембраны находится воздух под давлением 1,5 кг/см². Заполняясь водой, груша расширяется, что приводит к увеличению давления.

Работой насоса управляет специальное реле. Если давление в системе поднимается выше 3,5 кг/см², подается сигнал на отключение насоса, а при достижении значения 1,5 кг/см² он включается. Для визуального контроля за параметрами системы установлен манометр. Он же служит для настройки реле давления.

, расположенный на напорном трубопроводе насоса, не дает стечь воде из емкости с водой. Благодаря тому, что система находится под постоянным давлением, предотвращается возможность возникновения гидравлических ударов при пуске центробежного насоса.

Основные схемы установки и подключения

Чаще всего встречаются следующие схемы:

  • Схема прямого подключения устройства в подающий трубопровод.
  • Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении — в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

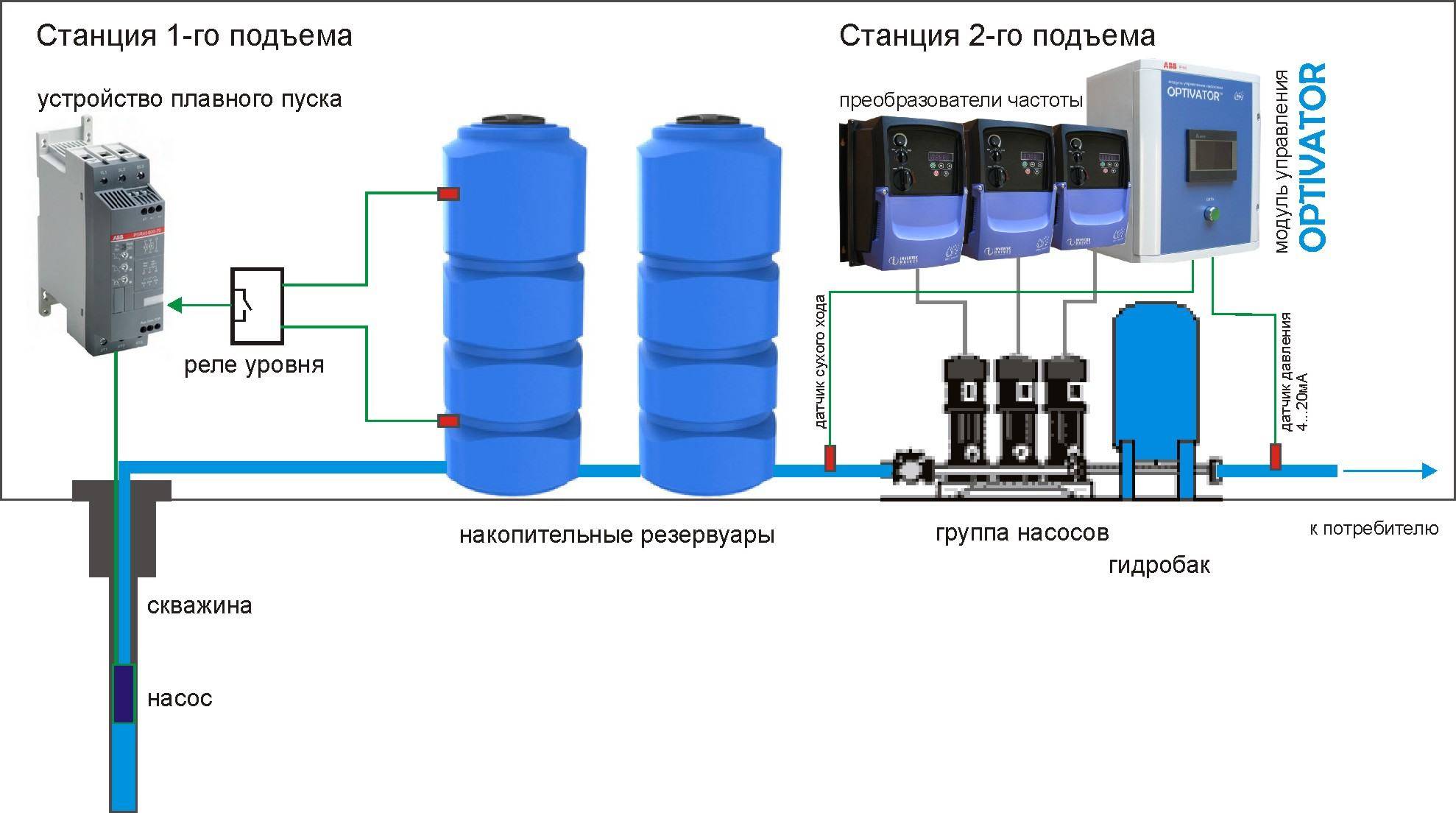

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

  1. Глубинный насос, качающий воду в накопитель.
  2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Монтаж водопроводных труб внутри помещения

Установив на входящую в дом трубу все необходимые элементы насосной станции, соединяем оборудование с коллектором холодной воды. На этом участке используется труба 32 мм, далее от установленных на коллекторе шаровых кранов отводим трубы 25 мм к потребляющим точкам – на кухню, в ванную и т. п.

Внутренний водопровод можно монтировать с использованием стальных, полипропиленовых, металлопластиковых или нержавеющих гофрированных труб. Самыми простыми при монтаже своими руками считаются трубы из пропилена. Они стыкуются с помощью фитингов или же свариваются электропаяльником.

При желании можно установить в систему газовый или электрический водонагреватель, чтобы пребывание на даче ничем не отличалось от городских бытовых условий. В том случае, если не предполагается использование дачного домика в холодный период года, воду из всех труб следует слить до наступления первых заморозков. О последствиях такой забывчивости всем известно – неизбежный выход из строя системы водоснабжения.

https://youtube.com/watch?v=Vwoec35I_xw

С чего начать

После окончания работ по бурению скважины организация, проводившая работы, выдает домовладельцу паспорт. В нем указываются характеристики источника (глубина, расстояние до зеркала воды, высота водяного столба) и дебит (производительность скважины). Эти параметры необходимы для расчета водопроводной сети. Зная количество точек отбора и расход воды, определяют необходимую производительность насоса. Другим важным параметром является напор, или давление в системе.

По имеющимся величинам определяют рабочую точку насоса. Это основная характеристика, служащая для выбора мощности насосной станции. Можно приобрести установку в сборе или купить все элементы отдельно. В том случае, если расстояние до зеркала более 10 м, это придется делать обязательно.

Параметры давления в гидроаккумуляторе

Для правильного действия кухонных, санитарных приспособлений в водопроводе жилища должен сохраняться напор в 1,8-2,7 атмосфер. Для более длительного поддержания износостойкости мембраны, производителями рекомендуется устраивать там давление на 0,4-0,5 атмосфер больше водопроводного.

Давление в здании с одним этажом часто составляет 1,7 атмосфер, именно такой показатель стоит учитывать при контроле гидравлического бака. Зданиям с большим количеством этажей советуют увеличенный напор, чтобы магистральные трубы доставали до отдаленных этажей.

В случае, когда сделанный расчет давления в гидронасосе превышает рекомендованные значения санитарной и кухонной техники, они становятся неработоспособными. Тогда нужно подобрать иную систему разведения водопроводящих труб.

Подключение глубинного насоса к системе водоснабжения

При устройстве индивидуальной системы водоснабжения еще на стадии проведения буровых работ следует знать диаметр и материал изготовления трубопровода, глубину залегания водопроводной линии, рабочее давление в системе, на которое рассчитано оборудование. При монтаже и включении водопровода руководствуются следующими рекомендациями:

При использовании водопроводной системы в зимнее время придется принимать меры по ее защите от холода. Обычно трубы прокладывают под землей и выходить они должны из оголовка скважины, поэтому понадобится устройство кессонной ямы для установки и обслуживания оборудования. Чтобы сделать ее более удобной и снизить глубину, водопроводную линию утепляют и обогревают электрическим кабелем.

Рис. 6 Сборка насосной станции своими руками – основные этапы

  • При определении глубины погружения электронасоса, устанавливают динамический уровень при включенном оборудовании и подвешивают агрегат на 2 метра ниже установленной отметки, минимальное расстояние до дна у глубинных моделей 1 метр.
  • При использовании песчаных скважин обязательна установка в водопроводную линию фильтров для песка или грубой очистки перед оборудованием.
  • Электронасосы меняют свою эффективность откачки при изменении питающего напряжения, поэтому для стабильной работы лучше приобрести стабилизатор напряжения и подключить к нему оборудование.
  • Для удобства работы и обслуживания часто проводится сборка насосной станции своими руками. На гидроаккумулятор монтируются манометр и реле давления с использованием стандартного пятивходового штуцера, но так как там отсутствует патрубок для крепления реле сухого хода, его придется устанавливать на дополнительный тройник.
  • Часто электронасосы имеют короткий кабель питания, с недостаточной длиной для подключения к питающей сети. Его удлиняют путем припаивания аналогичного с дальнейшей изоляцией точки соединения термоусадочной муфтой.
  • Обязательно присутствие в водопроводной системе фильтров грубой и тонкой очистки. Они должны размещаться до автоматики системы управления, в противном случае попадание песка и грязи приведет к их некорректной работе и поломкам.

Рис. 7 Размещение автоматического оборудования в кессонной яме
