Замена тэна в водонагревателе — 5 ошибок

Производители

ТЭНы для нагрева воды выпускают множество компаний. Популярные производители – Аристон, Термекс, Электролюкс, Акватекс, Делюкс и пр.

Они предлагают детали для накопительного и проточного водонагревателя, сухие и мокрые варианты.

ТЭНы для итальянского водонагревателя Термекс представляют собой изогнутую трубку из металла. Выполнены они из материалов высокого качества. Внутри трубка заполнена диэлектриком и имеет нихромовую нить. Представлен моделями разных форм: «молния», гнутая, спиральная. Выпускается с мощностью 0,7, 1,3 и 2 кВт.

ТЭНы для водонагревателей Акватекс имеют разные конфигурации. Популярная модель производителя ЭВН АКВАТЕКС с номинальной мощностью 1.25 кВт. Имеет номинальное напряжение 220 В.

ТЭН для водонагревателя Electrolux Centurio

Трубчатый электрический нагреватель для водонагревателя Еlectrolux известен своим шведским качеством. Бренд подразумевает хорошее соотношение цены и качества, а сами ТЭНы Электролюкс стали визитной карточкой компании. Приспособления различаются по форме, размеру, способу установки. От их вида зависит период эксплуатации, скорость нагрева воды и обслуживание.

Фирма производит нагревательные приборы сухие и мокрые. Водонагреватели Еlectrolux с сухим вариантом всегда можно легко заменить и найти все необходимые запчасти.

ТЭН для водонагревателя Аристон отличается наличием терморегулятора, который позволяет регулировать температуру. Компания производит разные приспособления, все они отличаются по способу монтировки, форме и размеру. Все предназначены для нагрева воды разного объёма.

ТЭН для водонагревателя Эталон – это оптимальное соотношение цены и качества. Различаются конструкции по форме и мощности нагрева.

О способах чистки бойлера от накипи можете узнать из этой статьи.

Ремонт бойлера: устранение часто возникающих неисправностей

Существует несколько наиболее частых неполадок, возникающих в процессе использования водонагревателя. Часть из них может быть устранена самостоятельно. Для устранения других не обойтись без помощи профессионала:

Повреждение целостности внутреннего резервуара или наружной оболочки

Подобная неисправность может возникнуть в процессе неаккуратного монтажа или небрежного использования прибора. Например, скол или трещина может возникнуть, если случайно стукнуть бойлер или уронить на него тяжёлый предмет.

В результате подобной поломки начнётся разрушение теплоизоляционного материала и ухудшение теплоизолирующих свойств прибора. Так же возможно активное развитие коррозии. Устранить подобную неисправность собственными силами практически невозможно. Потребуется либо обратиться к специалистам, либо купить новый накопитель.

Замена прокладки

В том случае, если образовалась протечка в месте расположения защитной прокладки, нужно её просто заменить, проведя самостоятельное тех. обслуживание прибора.

Поломка ТЭНа

Одна из наиболее часто возникающих неисправностей — это поломка ТЭНа.

До начала замены нагревательного элемента нужно убедиться, что электроэнергия поступает к накопителю. Это можно сделать при помощи тестера:

• Шкала измерительного прибора устанавливается в пределах 220-250 В
• Фиксируем напряжение на клеммах тестера, подсоединенного к электросети
• Отсутствие напряжения означает поломку бойлера
• В том случае, если напряжение есть, проверка должна быть продолжена
• Бойлер нужно отключить от сети
• Затем отсоединяем термостат от ТЭНа и снимаем изоляцию с контактов ТЭНа
• При помощи измерительного прибора снимаем показания на открытых контактах
• Присутствие напряжения говорит об исправности нагревательного элемента и наоборот

• Тестер должен быть выставлен на максимум. Проводим проверку напряжения на входе и выходе из прибора
• При отсутствии показаний необходима замена детали
  (наличие положительной реакции так же не даёт стопроцентной уверенности в исправности прибора. Необходимо продолжить измерения)
• Устанавливаем измерительный прибор на минимум и проводим проверку на контактах термостата в течение небольшого времени
• Пробуем прогреть термодатчик спичками или зажигалкой и следим за термореле. В том случае, когда нагревание вызвало размыкание термореле, устройство исправно. В обратной ситуации потребуется его замена.

Прочие неисправности бойлера

В случаях, когда ТЭН и терморегулятор работают исправно, но нагрева воды не происходит, возможная причина кроется в настройках бойлера. Если это не помогло, возможно неисправна плата управления. В данной ситуации необходимо обратиться в сервисный центр.

При выявлении поломки той или иной детали необходимо заменять её на точно такую же, соответствующую всем её характеристикам (не только по внешнему виду) Разборку накопителя для ТО стоит выполнять очень аккуратно и постепенно. В том случае если разбить колбы устройства, скорее всего необходимо будет целиком менять термостат.

В тех ситуациях, когда вы не уверены в своих силах по проверке или замене той, или иной детали, лучше обратиться в специализированный сервис, чтобы не возникла необходимость покупки нового накопителя.

Как убедиться в неисправности ТЭНа

 Прежде чем заменить ТЭН, следует убедиться, что неисправность бойлера связана именно с его поломкой. Для этого нужно получить доступ к ТЭНу. Рассмотрим, как это сделать, на примере водонагревателя «Термекс».

1. Перекройте вентиль на трубе с холодной водой, по которой поступала вода в бойлер.
2. Открутите крышку со сливного отверстия и слейте из бойлера воду. Чтобы ускорить процесс, откройте кран с горячей водой.
3. Отсоедините водопроводные трубы, скрутив с патрубка предохранительный клапан и сняв заглушки.

Диагностировать поломку ТЭНа можно даже не разбирая бойлер – если при включении водонагревателя срабатывает автоматическое отключение или не происходит нагрев воды при включенном аппарате.

1. Чтобы снять нижнюю крышку бойлера, раскрутите боковые шурупы и винт, расположенный в центре крышки под наклейкой.

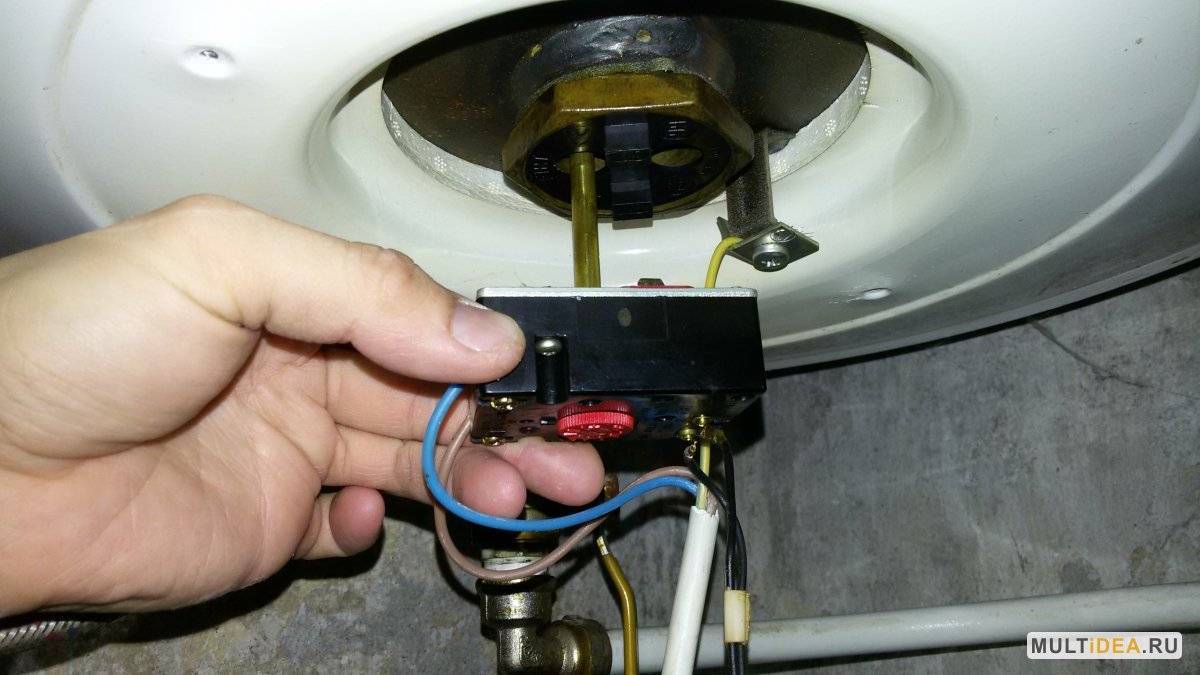

2. Отсоедините провода от ТЭНа. Открутите гайки и снимите термостат.
3. Выньте датчики термостата из ТЭНа. Открутите гайки, которые удерживают прижимное кольцо.

Установить неисправность нагревателя можно одним из способов:

Визуальный осмотр. Если прибор оброс накипью, очистите его

Обратите внимание на целостность оболочки ТЭНа. При видимых разрывах или трещинах деталь однозначно подлежит замене.
Проверка тестером ТЭНа

При визуальной целостности оболочки причиной поломки ТЭНа может стать внутренний обрыв спирали. Установите тестер в положение звонка, соедините клеммы прибора с клеммами спирали. Если тестер молчит, значит спираль оборвана. ТЭН также нужно проверить на пробой изоляции. Для этого отсоедините одну клемму тестера и проведите ею по оболочке прибора. Наличие звука говорит о нарушении изоляции.
Проверка тестером термостата. Вставьте деталь в ТЭН. Соедините клеммы тестера и терморегулятора. Если термостат исправен, вы услышите характерный звонок. В противном случае термостат подлежит замене.

Особенности конструкции электрического бойлера

   Внутри герметично закрытого котла с теплоносителем — водой, циркулирующей по гидравлическим магистралям из трубопроводов и радиаторов, расположенных внутри помещения, смонтирована электрическая схема, включающая:

   Производители электротехнического измерительного и коммутационного оборудования выпускают готовые комплекты, имеющие в своем составе датчики измерения температуры, коммутационные аппараты и блок логики, обеспечивающий их взаимную связь для регулирования температуры теплоносителя.

   Как подключить бойлер, механический терморегулятор

   Их принято называть термостатами или терморегуляторами. Датчик температуры монтируется внутри корпуса котла, а блок управления и коммутационные контакты тока располагают с внешней стороны.

   Терморегуляторы могут быть выполнены на аналоговой базе или использовать микропроцессорные технологии. Конструкции последних обладают:

   В качестве примера можно привести модель электронного терморегулятора ТК-5 с микроконтроллером, дисплеем, двумя датчиками температуры, монтируемыми на входе и выходе теплоносителя в бойлер. Он позволяет учитывать изменения температуры в пределах 0÷120 градусов с погрешностью в 0,5О С, что более чем достаточно для бытовых целей.

   Как подключить бойлер, электронный терморегулятор

   Силовые контакты терморегулятора ТК-5 способны коммутировать номинальные токи силой в 6 ампер. Когда ТЭН создает бо́льшую нагрузку, то схема подключения бойлера к электрической сети требует модернизации — включения дополнительного магнитного пускателя, повторяющего работу выходных цепей терморегулятора контактами повышенной мощности.

Конструкция

Устройство водонагревателя Аристон. (Для увеличения нажмите) Принципиально конструкция любого водонагревателя (бойлера) напоминает собой конструкцию электрочайника с функцией поддержания заданной температурой. Вот только вместо крышки у такого чайника – предохранительный клапан.

В зависимости от бренда, его правообладатель включает в конструкцию разнообразные, как маркетинговые, так и технические опции. Подобные опции призваны отличать продукт именно этой торговой марки от другой.

Визитной карточкой накопительных водонагревателей Аристон является, кроме всего прочего, коррозионностойкое покрытие внутреннего бака, содержащее ионы серебра Ar+.

Это не исключает применение и других защитных покрытий в других изделиях фирмы. В модели Ariston AM50 SH 2.0 Ei3 FE (горизонтальная модель) в качестве защитного покрытия применена Ti-эмаль.

Конструктивно, подобный прибор состоит:

• внешний, теплоизолированный корпус (бак);
• внутренний бак объёмом от 15 литров до 200 литров с коррозионностойким покрытием или изготовленный из нержавейки;
• ТЭН – нагревательный элемент: в баке с мокрым ТЭНом – прямой контакт с водой;
• с сухим ТЭНом – контакт с водой через керамическую оболочку;

магниевый анод — для защиты оборудования от электрохимической коррозии. Не оказывает влияния на образование накипи;
термостат – для получения сигнала о фактической температуре воды;
электронный блок – для установки и регулирования температуры воды внутри бака;
прокладка узла крепления ТЭНа.

Возьмите на заметку: замена магниевого анода должна осуществляться не реже 1-го – 2-х раз в год.

На примере данного бойлера можно примерно представить конструкцию и остальных моделей водонагревателей Аристон, и других производителей.

Стоит ли проводить замену самостоятельно?

Водонагревательное оборудование имеет довольно простую конструкцию и работает по элементарному принципу. Поэтому каждый домашний мастер сможет справиться с заменой ТЭНа самостоятельно, без вызова специалиста.

Главный недостаток привлечения профессионала — это высокая стоимость ремонта. Нередко эта цифра может достигать 60$ и это только за работу, без учета стоимости деталей. Поэтому, потратив немного собственного времени, можно сэкономить существенную сумму.

Если нагревательный прибор еще находится на гарантии, то необходимо обязательно обращаться в сервисный центр. В этом случае ремонт будет бесплатным, если пользователь соблюдал правила эксплуатации

Что понадобится для ремонта?

Если наличие неисправности все-таки подтвердилось, то пора заняться заменой ТЭНа. Но прежде чем приступать к работе, необходимо обзавестись всеми необходимыми инструментами. Список небольшой, но без него вряд ли что-то получится сделать.

Для ремонта понадобятся:

• гаечные ключи;
• плоскогубцы;
• тряпки или салфетки — они должны хорошо впитывать воду;
• отвертки — желательно запастись крестовыми и прямыми;
• фазомер — инструмент представляет собой отвертку, в ручку которой встроен специальный индикатор;
• новый нагревательный элемент.

Вооружившись всем необходимым можно приступать непосредственно к ремонту. Чтобы все прошло успешно, нужно следовать определенному порядку действий, который будет рассмотрен далее.

Хоть подавляющее большинство бойлеров отличаются друг от друга внешним видом и характеристиками, но, как правило, они имеют идентичную конструкцию

Ошибки при замене тэна

Как уже говорилось в этой статье, такой метод приведет к искривлению фланца и последующей течи. То есть, заново придется снимать бойлер со стены, все раскручивать и собирать повторно.

Применение герметика при установке прокладки.

Никакими герметиками при замене тэнов пользоваться нельзя. Герметичность должна создаваться только за счет равномерного прижатия материала прокладки.

Использование старой прокладки.

Какой бы на вид она не казалась целой, в любом случае при каждом вскрытии тэнов, обязательно производите замену уплотняющих элементов.

Замена только тэна без замены магниевого анода.

Даже если вы не нашли в своем магазине подходящего анода, никогда не устанавливайте без него тэны во внутрь бака. Мало того, что это уменьшает срок службы элементов обогрева, в итоге все это заканчивается прогоранием корпуса бака бойлера.

Далее появляется течь, без возможности восстановления или ремонта. Правда, в некоторых дорогих моделях бойлеров стоят титановые аноды с электронным снятием потенциала.

Они как раз таки замены не требуют. Поэтому прежде чем что-либо откручивать, внимательно изучите паспорт изделия.

Плата управления.

При промывке бака и сливе воды будьте очень внимательны, можно случайно залить водой электронную плату управления с табло, которая находится сбоку корпуса. В этом случае бойлер просто не запустится после включения.

Вы долго будете искать причину, прозванивая все клеммы, а она будет лежать буквально на поверхности. Замочить эту плату можно даже в перевернутом состоянии бойлера.

Посмотрите внимательно на отверстие, куда уходит одинокий проводок управления.

Вода может элементарно стечь по нему напрямую к электронике. Так вот, это отверстие изначально, еще до вытаскивания тэнов, лучше всего закрыть, запихав туда любой уплотнитель.

Проверка исправности ТЭНа с помощью тестера

Если визуальный осмотр ТЭНа не дал результатов, то не спешите радоваться, что с деталью все в порядке. Скорей всего внутри нагревательного элемента произошел обрыв спирали, который увидеть невозможно, так как внешняя оболочка цела и не имеет каких-либо явных дефектов.

Проверить данную версию поможет обычный бытовой тестер, которым надо прозвонить сам нагревательный элемент, а также термостат, если в конструкции водонагревателя данный элемент предусмотрен. В большинстве моделей термостаты устанавливаются производителями в обязательном порядке.

Сначала проверяют целостность нихромовой спирали, находящейся внутри нагревательного элемента. Переведя тестер в положение звонка, соединяют его клеммы с клеммами проверяемой детали. Спираль ТЭНа исправна, если слышен в момент соединения клемм звонок. Если же тестер не издает звук, значит, спираль имеет обрыв. Такой нагревательный элемент уже не починишь, придется менять.

Замене деталь подлежит и в случае наличия пробоя. Чтобы обнаружить пробой в изоляции, надо отсоединить одну из клемм тестера и поводить ею по оболочке нагревательного элемента. Наличие звукового сигнала при этом будет говорить о том, что пробой имеет место быть. Такой ТЭН также выбрасывают.

Диагностика тэна (нагревательного элемента), установленного в водонагревателе, с помощью тестера или цифрового мультиметра. Прибор позволяет точно определить неисправность детали

Проверив работоспособность нагревательного элемента, приступают к тестированию термостата. Вставив деталь в ТЭН, соединяют клеммы тестера с клеммами терморегулятора, используемыми для подвода электричества. Услышав характерный звонок, делают вывод, что термостат исправен. В противном случае перегоревший термостат заменяют, причем для этого даже не надо сливать воду. С бойлера, отключенного от электричества, снимают панель, отсоединяют от термостата все соединительные провода, ставят новый регулятор температуры нагрева воды, восстанавливают все контакты.

Эксплуатация неисправного водонагревателя чревата печальными последствиями, так как высока вероятность поражения электрическим током.

Принцип работы

Принцип работы накопительного водонагревателя. (Для увеличения нажмите) Конструктивно, бойлер, это две изолированные друг от друга бочки.

Одна из них (внутренняя), выполнена или из нержавейки или из качественной стали с антикоррозийным покрытием.

В качестве изолятора применяются современные, теплоизоляционные материалы.

Это может быть и базальтовое волокно, пенополиуретан и аналогичные им изоляторы. Подобный «термос» может сохранять тепло нагретой воды до 3-х суток.

Рекомендация специалиста: установите график работы своего водонагревателя на позднее время, используя ночной тариф.

При остывании ниже запрограммированного показателя, терморегулятор подаёт напряжение на нагревательные элементы (ТЭНы) и нагрев воды возобновляется.

Во избежание перемешивания холодной и уже нагретой воды, забор последней осуществляется с самого верха прибора. Холодная же вода, вытесняя горячую, всегда находится внизу.

Рачительно используя оборудование, не стоит заставлять его постоянно работать на максимальной нагрузке. У всякой техники есть свой ресурс.

Совет специалиста: отрегулировав термостат на t=600 можно избежать выпадения накипи, тем самым продлив жизнь нагревательным элементам и внутренней бочке. Но периодически, один раз в месяц, полезно включать бойлер на максимально возможную температуру в целях дезинфекции.

Причины для выполнения замены ТЭНа

Осуществлять замену ТЭНа необходимо в случае выхода из строя старого элемента. Но как определить, что нагревательный прибор действительно сгорел? Для этого необходимо включить бойлер в розетку и подождать, пока он отреагирует.

Если устройство сразу же отключается, то это явный признак проблемы. Ну а в случае, когда оборудование продолжает работу, никаких неисправностей нет и необходимости в ремонте соответственно тоже.

Если бойлер постоянно выбивает пробки в квартире или доме, то это веская причина, чтобы заняться его ремонтом, а именно заменой нагревательного элемента

Чтобы окончательно убедиться в неисправности детали, необходимо, так сказать, «прозвонить» его. Проще говоря, оценить токопроводящие характеристики.

Для этого предстоит осуществить следующий порядок действий:

• выключить оборудование из розетки;
• отвинтить защитную крышку;
• найти контакты нагревательного элемента;
• проверить сопротивление компонента.

Для тестирования можно воспользоваться омметром или мультиметром. Если измерительное устройство покажет «бесконечность», то ТЭН пришел в негодность (сгорел) и нуждается в замене. Ну а когда прибор показывает ноль или какое-либо точное число, то никаких проблем нет.

Как поменять

Была ли выявлена неисправность нагревательного элемента или снижение эффективности работы прибора связано с образованием накипи, его придется демонтировать. Возможно, что смена ТЭНа будет проведена одновременно с профилактической чисткой внутреннего бака.Прежде всего, необходимо:

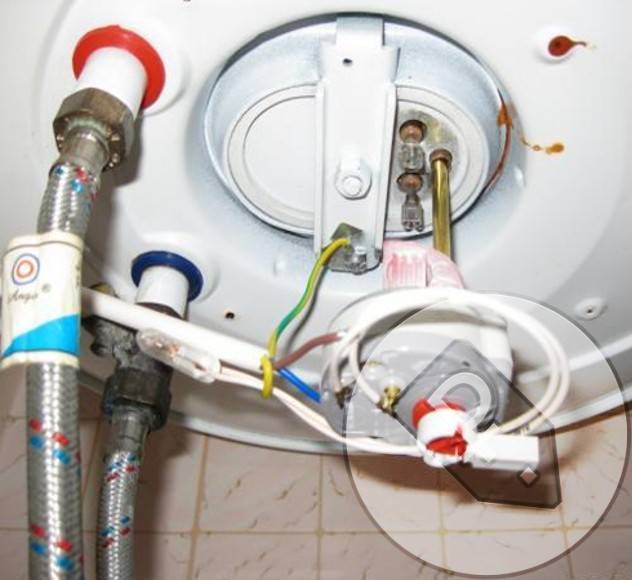

• отключить прибор от электропитания;
• снять внешнюю защитную крышку с узла;
• проверить отсутствие напряжения на клеммах терморегулятора щупом-фазометром (индикаторной отвёрткой) и освободить их от проводов, предварительно сфотографировав порядок подключения;
• снять термостат с терморегулятором;
• закрыть шаровой кран на входе воды, демонтировать обратный клапан;
• удалить воду из водонагревателя через шланг от клапана или непосредственно через собственную систему слива;
• отвернуть гайку крепления ТЭНа к крепёжной пластине;
• выдавить ТЭН с резиновым уплотнительным фланцем и анодом внутрь бака;
• развернуть его внутри бака и вытащить наружу;
• почистить бак от накипи и промыть его;
• при исправном нагревательном элементе, заменить анод и почистить ТЭН от накипи;
• при неисправном ТЭНе – заменить на новый, рекомендуемый производителем;
• анод заменить на новый;
• собрать всё в обратном прядке, используя ранее сделанные фотографии подключения проводов к терморегулятору.

Примите во внимание: перед запуском оборудования в эксплуатацию непременно проверьте его на герметичность. Заполните его водой и дайте постоять несколько часов

Если следов воды нет – можно включать в сеть. В противном случае придётся заменить прокладку.

Возможно, Вам будет также интересна статья о накопительных водонагревателях Термекс. Статью о том, как поменять ТЭН в водонагревателе Термекс, читайте здесь.

Как правильно заменить ТЭН в бойлере

Необходимость в замене ТЭНа возникает при его неисправности. Когда он перестает нагревать воду, срабатывает электрозащитное устройство. В среднем срок службы составляет 4 года. Затем он выходит из строя из-за повышенной жесткости воды. Это событие можно отсрочить, если ежегодно выполнять обслуживание бойлера: очищать ТЭН и магниевый анод от накипи. Эта операция позволит увеличить продолжительность эксплуатации и улучшить качество воды, скорость ее нагрева. Перед приобретением нового элемента стоит проверить состояние старого ТЭНа с помощью контрольной лампы или мультиметра. В первом случае собирают простейшую электрическую цепь, включающую лампу и нагреватель. Если свет горит – проблема не в нем. Во втором случае измеряют сопротивление специальным прибором. Нулевое значение свидетельствует о неисправности нагревателя.

Конструкции разных моделей бойлеров имеют незначительные отличия, но сам принцип замены ТЭНа в водонагревателе является единым для всех типов устройств.

Для начала отключают подачу воду, а остатки жидкости сливают из бойлера. Водонагреватель обязательно обесточивают путем выдергивания вилки из розетки. В нижней части бойлера есть крышка, которая крепится шурупами. Их нужно открутить отверткой, и крышка снимется. В целях безопасности, прежде чем приступать к замене ТЭНа в бойлере, нужно проверить наличие напряжения на клеммах, например с помощью индикаторной отвертки. Затем отсоединяют провода и откручивают гайки, удерживающие нагреватель на посадочном месте. Производят замену ТЭНа на водонагревателе, предварительно проверив, чтобы контакты были сухими. Если в бойлере установлен анод, заменяют также и его. Проверяют на герметичность уплотнитель и прикручивают крышку на место. После этих манипуляций необходимо наполнить бойлер холодной водой и стравить из него воздух, открыв кран горячей воды. Только теперь можно включать его в сеть.

Подготовка к ремонту ТЭНа

ТЭН греет воду по аналогии с тем, как происходит кипячение в обычном электрочайнике. Причиной поломки может стать включение при отсутствии воды в емкости, выработка ресурса, некачественная вода и др. Определить истину непросто, ведь ТЭН спрятан внутри. Нужно отключить бойлер от сети, снять крышку и проверить сам нагреватель, а до этого подготовить вспомогательные материалы и инструменты:

• гаечные ключи;
• отвертки;
• плоскогубцы;
• щуп-фазометр;
• ведро и тряпку – для оперативной уборки разлившейся воды.

Разумеется, у вас должен быть в наличии новый ТЭН. Чтобы подготовить к ремонту сам водонагреватель, обязательно выполните следующие действия:

1. Перекройте подачу воды: можно на пути в сам бойлер (кран обычно находится рядом), а можно и полностью в доме, на стояке.
2. Блокируйте на бойлере выход нагретой воды. Кран тоже находится где-то рядом с установкой.
3. Слейте воду из устройства.
4. Отключите его от сети.
5. Снимите защитную крышку.

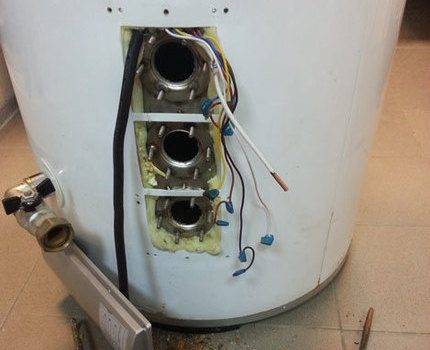

   Демонтаж ТЭНа

6. Измерьте напряжение на вводных клеммах. Фазометр должен показать его отсутствие.
7. Если доступ к устройству затруднен, снимите водонагреватель со стены.
8. Зарисуйте или сфотографируйте электрическую схему и отсоедините провода.
9. Отвинтите гайки-фиксаторы. Будьте внимательны: возможна течь воды.

Нагревается вилка при работе водонагревателя

Нагрев вилки (незначительный) – допускается во время работы. Но если она греется слишком сильно, нужно:

1. Визуально проверить состояние тройников и удлинителей, к которым подключен прибор. Старайтесь выбирать удлинитель с большим сечением провода в целях пожарной безопасности.
2. Проверьте состояние розетки, чтобы штекер водонагревателя плотно сидел в гнездах. В некоторых случаях, когда вилка или розетка разболтаны, может греться прилегающая часть провода.

Неправильно подобранный удлинитель может стать причиной пожара в доме или квартире, поскольку водонагреватели мощные и энергоемкие приборы (1,2-2,6кВт).
