Из какого материала
Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.
Кирпичный дымоход
Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.
Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.
Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы
Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста
При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:
- Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
- Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
- Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.
Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.
Нержавеющая сталь — одностенные трубы и сендвич
Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.
Строение сендвич-трубы
Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.
Если говорить о надежности, то сендвич-дымоходы более надежны, хотя бы из-за того, что состоят из двух слоев металла. Кстати, если будете дымоход утеплять, наружные трубы могут быть из оцинкованной стали — с конденсатом они не контактируют, температуры невысокие, а внешний вид неважен, так как все будет обматываться утеплителем.
Керамические дымоходы
Керамические дымоходы хороши всем: они долговечны, надежны, хорошо переносят контакт с агрессивными веществами. Но имеют два существенны недостатка. Первый — они стоят дорого. Второй — имеют большой вес, так что при устройстве высокого дымохода требуют наличия фундамента. А это — дополнительные расходы к итак немалой сумме. Зато срок эксплуатации такого дымохода исчисляется десятилетиями.
Устройство в частном доме ↑
Перед началом установки определяются с местоположением дымоотводящего канала. Размещение может быть:
- внутренним, то есть в доме;
- внешним, то есть вне дома, что предполагает наличие изоляции, которая не допускает промерзания канала.
Рассмотрим несколько вариантов размещения внутри дома.
Коаксиальный дымоход для настенного размещения
Наилучшим вариантом настенной конструкции считается коаксиальный. Двухконтурная схема похожа на сэндвич трубы, однако изоляционный слой в промежутке между двумя трубами отсутствует. Через этот зазор «отработанный» газ выходит наружу, в то же время осуществляется забор свежего воздуха. Такая конструкция увеличивает КПД отопительного оборудования, поскольку воздух снаружи, проходя до камеры горения по пути прохождения горячего, уже отработанного, дыма, нагревается.
Монтаж этих систем достаточно прост.
Дымоотводную трубу выводят через стену, присоединив ее к котлу через проходной патрубок.
Выходное отверстие трубы размечают на стене по месту нахождения котла на расстоянии свыше двух метров от пола. Его диаметр должен ненамного превышать внешний размер отводной трубы, так как по нормам безопасности отверстие прокладывают негорючим утеплителем.
На оголовке коаксиальной конструкции запрещается устанавливать дефлекторы или другие дополнительные элементы.
Газовые котлы без дымохода
Это не совсем обычное отопительное устройство, работающее на газе, и наиболее ценное в нем, пожалуй, отсутствие дымохода в традиционном понимании. Конечно, какая бы ни была отопительная система, понадобится вывод продуктов горения наружу. В инновационной системе отводящий канал собран из пластиковых труб. При этом совсем необязательно, чтобы он устанавливался строго вертикально. К тому же количество поворотов не ограничено. Отопительный котел может функционировать не только на природном, но и искусственно сжиженном газе. В результате любой неисправности происходит автоматическое отключение системы отопления.
Виды дымоходных систем газовых котлов
На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

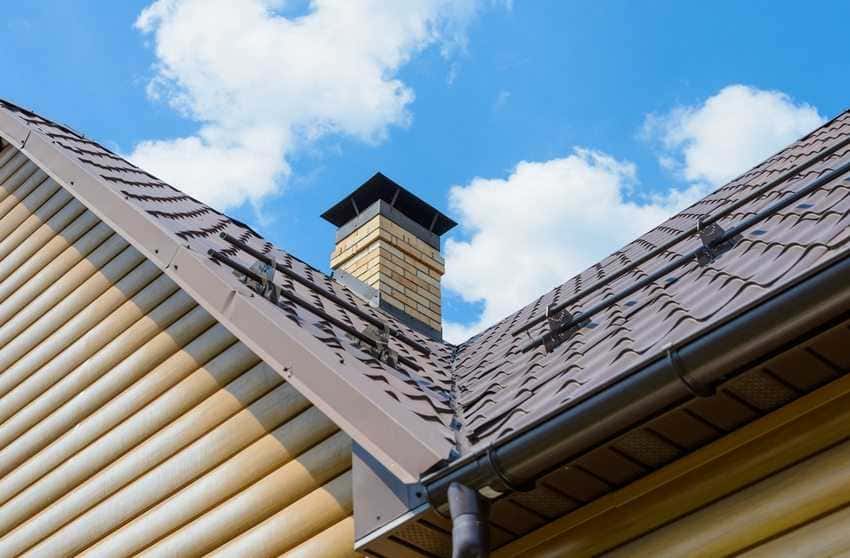

Кирпичный дымоход
Кирпичный дымоход
Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?
Керамический дымоход в разрезе
Требования к коаксиальным дымоходам газовых котлов
Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

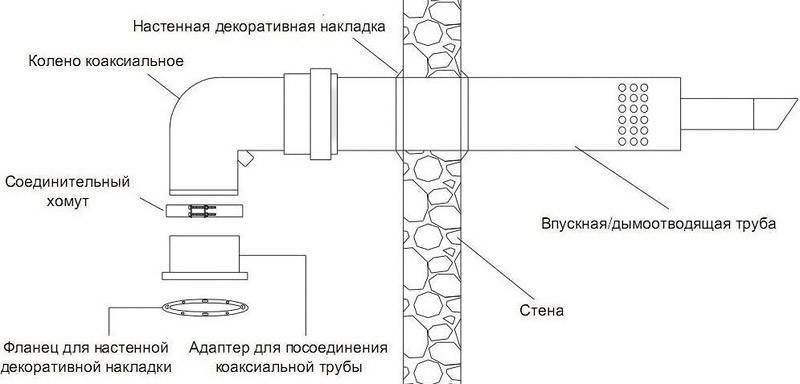

Схема подключения коаксиального дымохода.
Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.
… и коаксиальным
Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках
Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе
Дымоход-сэндвич из нержавейки
Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.
Сэндвич-дымоход из нержавейки
Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.
Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

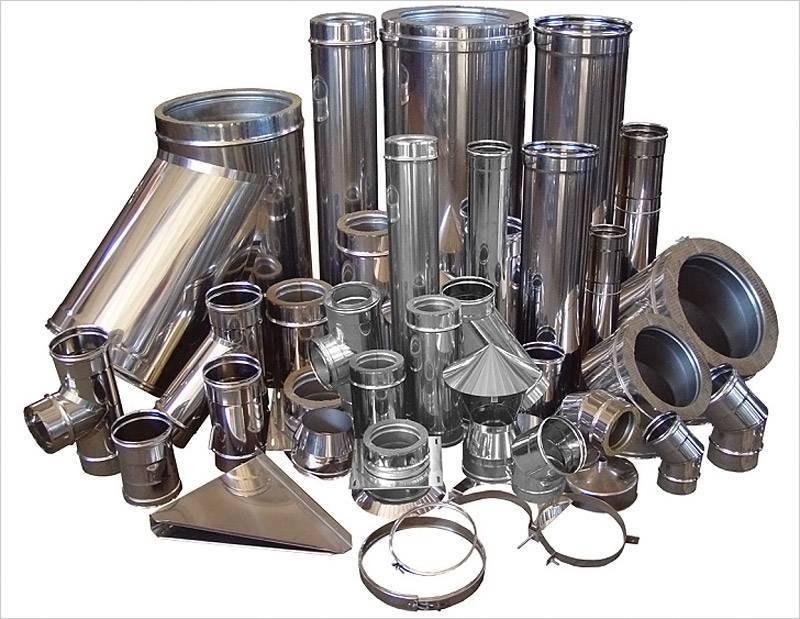

Элементы дымохода из нержавейки
Разнообразие деталей дымоходной системы
Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:
- Соединительные патрубки, который соединяет трубу с котлом — переходники.
- Трубы различной длины.
- Проходные патрубки.
- Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
- Конусообразный наконечник.
- Отводы.
Разновидности дымоходов
При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.
Организация дымохода для напольных и настенных котлов
Металлические варианты
Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.
Стальная конструкция собирается из множества разных элементов
Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:
- первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
- диаметр внутри конструкции зависит от разновидности газового оборудования;
- при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
- для соединения элементов используется жароустойчивый герметик.
Строение сэндвич- изделий
Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.
Watch this video on YouTube
Керамические разновидности
Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

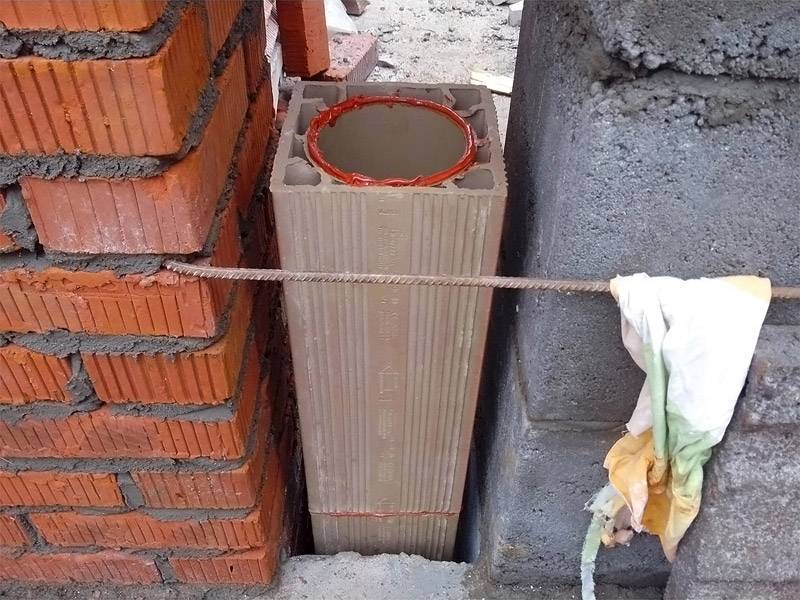

Монтаж керамической установки
Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:
- труба состоит из отдельных элементов, которые соединены специальной мастикой;
- утеплитель выполняется из минеральной ваты;
- кожух производится из бетонных блоков с вентиляционными отверстиями.
На схеме можно видеть структуру керамического устройства
Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.
Коаксиальный дымоход
Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.
Особенности коаксиальной конструкции
Оборудование коаксиального типа имеет следующие особенности:
- повышение производительности системы отопления;
- полная безопасность;
- если размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
- для монтажа такой конструкции не нужно затрагивать крышу.
Подобный вариант отличается простым монтажом
При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.
Watch this video on YouTube
Виды систем дымоотвода: какой дымоход выбрать
Установка системы утилизации продуктов горения на газовый котел способствует эффективному функционированию оборудования и всей системы отопления, безопасному и комфортному обогреву, а также безотказной работе котла. Перед тем как купить дымоход для газового котла, нелишне будет получить консультацию специалиста о существующих вариантах дымоотводов и целесообразности их применения.
Виды дымовых каналов к газовым котлам:
- кирпичный дымоход — его сооружение планируется еще на стадии строительства дома и под него устраивается фундамент. Обязательным условием является гладкая поверхность внутренних стен дымоотвода. Следует заметить, что сооружение должно обладать устойчивостью к действию кислоты, которая образуется вследствие конденсации пара. В противном случае будет происходить быстрое разрушение кирпичной трубы для дымохода. Применяют в комплексе с керамическими или стальными вкладышами. Кирпичные дымоходы для газовых котлов отличаются сложным устройством, длительностью возведения и затратной стоимостью. По техническим показателям они во многом уступают появившимся современным дымоотводным системам;
- сэндвич дымоходы из нержавеющей стали – обладают высокой стойкостью к действию химической среды и механическим повреждениям. Дымоход представляет собой систему из двух труб – внешней и внутренней. Между ним укладывается огнестойкий материал – базальтовая вата;
- коаксиальный дымоход — конструкция собрана по принципу «труба в трубе»: по одной трубе забирается воздух для горения, по другой — выводятся продукты сгорания. Такая система обладает высокими техническими характеристиками, способствующими повышению безопасности всего газового оборудования и увеличению его эффективности. А благодаря тому, что цикл горения происходит вне помещения, котел с коаксиальным дымоходом является экологичным оборудованием;
- дымоход из керамических труб — представляет собой керамические блоки с теплоизоляцией, установленные в бетонном каркасе. Такая системы дымоотвода устойчива к колебаниям температуры, водонепроницаема, пожаробезопасна и имеет высокую механическую прочность. Основное требование при монтаже — качественная стыковка керамических модулей.
Дымоходы из кирпича используются в комплексе с керамическими или стальными вкладышами. Какую трубу для дымохода лучше использовать — каждый решает исходя из своей конкретной ситуации. Главное, выделить слабые и сильные стороны любого варианта. Независимо от того, какому типу дымохода вы отдадите предпочтение, его проектирование и монтаж должны соответствовать СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Изучив эти нормативы, можно узнать как правильно установить дымоход на газовый котел.
Установку дымохода можно рассмотреть на примере двухконтурной конструкции
Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.
Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.
Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.
Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.
При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.
Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.
Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.
После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.
Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.
Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи
Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.
В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:
- при установке на плоской крыше расстояние не должно быть меньше 500 мм;
- в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
- если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.
Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:
Опорный кронштейн для дымохода
- направление с поворотом в 90 или 45 градусов;
- вертикальное направление;
- горизонтальное направление;
- направление с уклоном (под углом).
Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.
При установке дымоходов учитывайте:
- расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
- расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
- разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
- расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.
Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).
Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:
- возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
- расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
- высота идеального дымохода имеет высоту не меньше 5 метров.
Нормативы к дымоходам
Все указания к дымовым каналам записаны в надлежащих предписаниях: ДБН В.2.5-20-2001, а также СНиП 2.04.05-91. Исполнить их нужно в обязательном порядке.
Подробнее об этих сведениях:
- Дымоход должен выходить по вертикали наверх. Советуется спроектировать сооружение, чтобы отсутствовали наклонные делянки. В особом случае возможен уклон в 30 градусов. Протяжённость наклоненного отрезка не допускается выше высоты комнаты;
- Дымоход в поперечнике не может выйти меньших габаритов, чем выводная труба от котла. Когда вывод из котла, работающего на газу равен 150 мм, тогда дымоходу потребуется обладать внутренним сечением от 150 мм. Допустимо отличие в 2-3 мм;
- По всей протяжённости дымохода нельзя допустить сужений и искривленности;
- Рекомендовано изготавливать дымоотвод из таких материалов, которые не пропускают газ;
- Места стыковки следует аккуратно заделать, им надлежит быть непроницаемыми. Через них не должны проходить газовые частицы или влага;
- Учитывая, что дым на выходе от новейших котлов на газу обладает небольшой температурой, возрастает возможность образования капель конденсата. При постройке дымохода, в отделении снизу, стоит продумать наличие сборника для конденсата. Им может стать вынимающийся стакан из устойчивых к химическим элементам материалов. Наилучший вариант – сделать сборник из нержавейки, не дорогой выйдет из пластика. Недорогой способ сделать из оцинкованной стали, но он не долговечный;
- Дымоход под газовый котёл в отдельном строении, соответствует определённой высоте, предоставляющей неплохую тягу. Поэтому он делается с выходом над коньком крыши на 50 см, когда выходит недалеко от него;
Это важные требования, а следование им предоставит необходимый уровень безопасности.
Зачем утеплять трубу дымохода
Если труба дымохода для котла охлаждается на холоде, то и температура исходящих газов понижается – а значит, снижается тяга. Эту проблему можно решить, утеплив трубу. Как утеплять, зависит от материала, из которого сделан дымоход:
Кирпичные конструкции штукатурят, а если чердак не утеплен, то используют каменную или базальтовую вату с фольгой сверху;
Керамические дымоходы защищены от холода минватой и керамоблоками, металлические утепляют любыми негорючими материалами;
Сложнее всего с асбестовыми конструкциями – они могут взрываться, если перегреются, поэтому утеплять их надо грамотно и осторожно.
Уникальность устройства
Конструкция подобного приспособления состоит из нескольких труб разного диаметра, которые вставляются одна в другую. Отсюда и походит название – «коаксиальный».
В середине этого устройства предусматриваются специальные перемычки, которые не дают возможности элементам соприкасаться друг с другом.
Коаксиальный дымоход устанавливается в комплекте с газовым котлом, оборудованным закрытой камерой сгорания.
У каждого из контуров такого канала существует своя задача:
- один из них отвечает за отведение дымовых газов из топочной камеры котлоагрегата;
- через второй осуществляется подача свежего воздуха, который важен для полноценного сгорания топлива.
Для котлов с закрытой топкой необходима установка дымоходов длиной не более двух метров
Это важно, поскольку при большем размере тяга будет плохой, следовательно, топливо сгорит не полностью. Это обусловлено образованием своеобразных завихрений, которые мешают выходу продуктов химической реакции окисления вещества и входу потоков воздуха извне
