Гофрированные трубы для дымохода: обзор различных материалов, их преимущества и недостатки

Гофрированные трубы ПВХ

Гофрированные трубы из поливинилхлорида широко используются при прокладке линий коммуникаций. Они применяются в качестве защитного короба для кабелей. Среди достоинств поливинилхлоридных изделий выделяют:

• Негорючесть материала. ПВХ изделия не воспламеняются и не горят, не при каких условиях.
• Хорошие изоляционные свойства. Это позволяет предотвратить возникновения в гофрированных трубах блуждающих токов. В результате в одной гофре можно одновременно проложить несколько кабелей.
• Универсальность монтажа. Гофра укладывается довольно просто. При этом используют как разные клеевые составы, так и высокотемпературную сварку.
• Экологичность. Поливинилхлорид – безопасный материал и не выделяет вредных для здоровья человека веществ.
• Небольшой вес. Гофрированные трубы из поливинилхлорида имеют малый вес, что значительно упрощает их транспортировку и монтаж. При устройстве трубопровода нет потребности в использовании дополнительных крепежных элементов.
• Устойчивость к коррозии. Благодаря такому свойству гофру можно использовать во влажной среде.

Гофру из поливинилхлорида можно монтировать как открытым, так и скрытым способом. Несмотря на преимущества поливинилхлорида, изделия из него имеют некоторые недостатки:

• Неустойчивость к высоким температурам. Гофру ПВХ не рекомендовано использовать в среде с температурой выше 45 градусов.
• Поливинилхлорид плохо переносит прямые солнечные лучи. Поэтому не рекомендовано использовать гофру на открытом воздухе.

Алюминиевая гофра для дымоходов

Сплавы алюминия, применяемые при производстве этого вида продукции, выдерживают температуру до 500 градусов, после чего тонкие стенки этих труб прогорают. Но важна не только температура, но и агрессивная среда, представленная конденсатом, который представляет собой слабый раствор серной кислоты.

В связи с этим очевидно, что их использование для этой цели весьма ограничено. Не рекомендуется устанавливать гофру на дымоходы твердотопливных котлов, где температура печных газов гораздо выше и применяются высокотемпературные средства для удаления сажи из дымовой трубы. Не применяется гофра для каминов и твердотопливных печей на угле и дровах.

Смотреть видео

Более лояльное отношение к гофре на дымоходы газовых колонок и электрокаминов, поскольку температура удаляемых газов ниже, чем у аналогичных котлов.

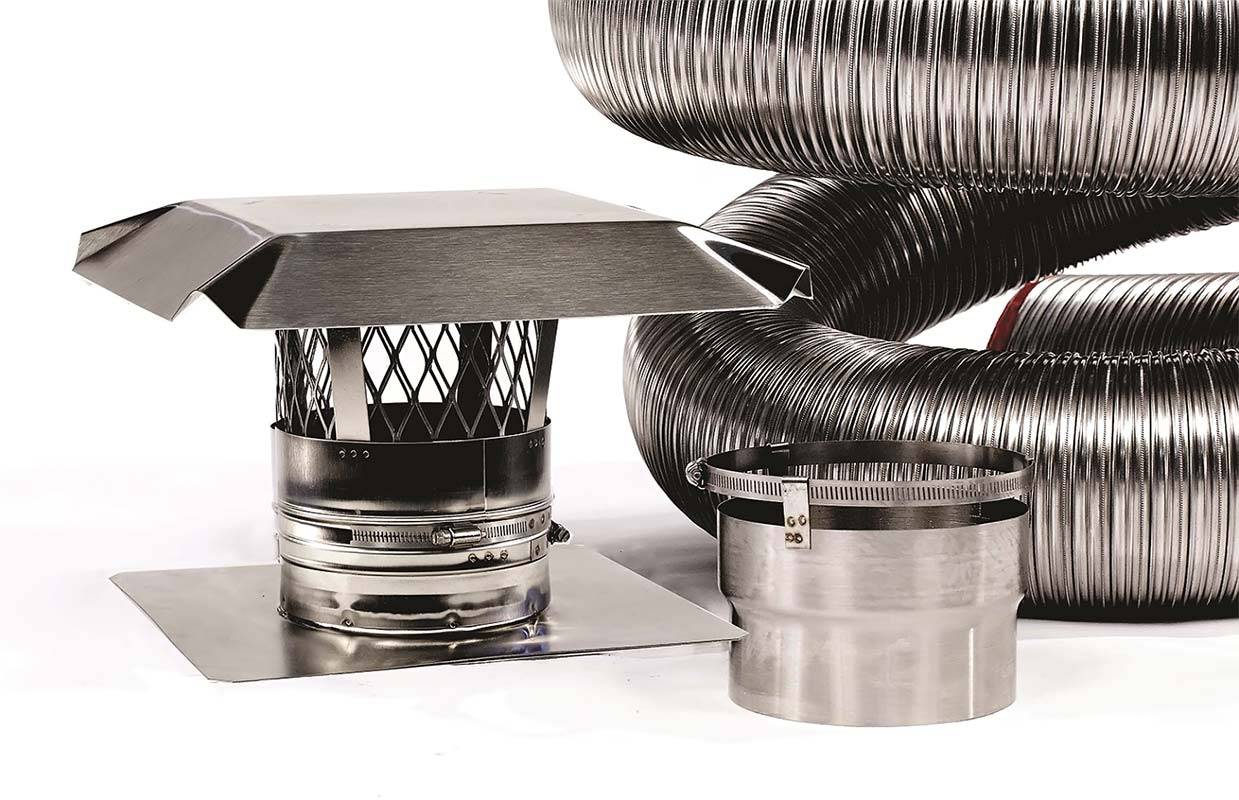

Гофра из нержавеющей стали

Жаростойкая гофра производится из нержавеющей стали по такой же технологии, что и алюминиевая. В этих трубах используется армирующая вставка из высокоуглеродистой стали, навиваемая в виде пружины. Спираль в дымоходе увеличивает поперечную прочность изделий и предохраняет их от схлопывания.

Одной из особенностей гофрированных изделий является их компактность. В транспортном положении длина патрубка составляет 65 сантиметров, а после растягивания по продольной оси она может достигать трех метров.

Смотреть видео

Температура, которую может выдерживать жароустойчивая гофра из нержавейки, составляет 900 градусов, что позволяет уверенно использовать ее для дымоходов с любым видом котлов.

Трубы производятся в диапазоне диаметров от 100 до 150 миллиметров, наиболее применяемыми являются размеры 110 и 130. Из первых монтируют дымоходы для котлов до 19 киловатт, большие можно использовать для любых более мощных тепловых агрегатов.

При монтаже гофрированную трубу можно изгибать в нужном направлении на угол до 180 градусов, что является несомненным преимуществом, поскольку позволяет обойтись без использования большого количества фитингов.

Для увеличения срока службы нержавейку обрабатывают изнутри специальными составами. Вступая в реакцию с металлом, они образуют на поверхности прочную, химически устойчивую плакирующую пленку. В таком состоянии дымоотвод из гофры может служить до 20 лет. Огнеупорная гофра является наиболее надежным материалом для отвода дыма.

Инструкция к монтажу

Установка дымоотвода мало чем не отличается от монтажа аналогичного устройства из нержавеющих труб. Но есть отдельные моменты, которые нужно учитывать:

1. Нет необходимости задумываться о подборе диаметра дымохода – гофрированный патрубок должен соответствовать размеру выходного патрубка котла.
2. Обладая тонкой стенкой, гофра теряет большое количество тепла дымовых газов. Поэтому дымоотвод нужно утеплять по всей его протяженности (кроме выходного патрубка).

1. Не допускается сужение дымового канала, его размер должен быть стабильным по всей протяженности.
2. В процессе монтажа следует использовать адаптеры только специального предназначения. Применение других изделий для стыковки чревато потерей герметичности, а это основное требование к дымоходу.
3. Использование гофры предусматривает обязательную установку конденсатосборника, в противном случае неминуемо быстрое его засаживание.
4. При соединении отдельных деталей дымохода, кроме хомутов нужно устанавливать дополнительные уплотнения. Хорошие результаты дает использование высокотемпературного герметика.

Воспользовавшись этими правилами можно качественно установить эффективную, и – главное – безопасную во всех отношениях, дымовую трубу.

Советы и рекомендации

1. Нежелательно для дымоходов твердотопливных котлов использовать алюминиевую гофротрубу. Да и для газовых приборов, включая колонку, лучше избежать риска и применить огнестойкую нержавейку. Газовая гофра пожароопасная.
2. Если гофра выпускается наружу через дымоход из кирпича, сборка производится сверху. При этом на нижнем конце привязывается прочная веревка. Таким способом, работая вдвоем, можно быстро и легко загильзовать дымоход гофрой. Гибкий дымоход из нержавейки подается через устье трубы, а второй участник процесса подтягивает гофру снизу.
3. При монтаже наружного (пристенного) дымоотвода не допускается более двух его изгибов. При необходимости лучше выполнять их под углом 45 градусов.
4. При установке стальной гофры для котла в старый дымоход нужно тщательно укрыть печь мокрым полотном и закрыть все технологические отверстия в нем. Это необходимо, чтобы исключить попадание сажи в жилое помещение дома.
5. Перед установкой трубы в старый дымоотвод необходимо тщательно очистить его от налета сажи на стенках.

Теплые полы

Наша фирма предлагает универсальную легкогнущуюся гофрированную трубу из нержавеющей стали (марка стали AISI304(RU 08X18H10)) для монтажа систем теплого пола и системы водяного отопления,
обвязки котельных (в качестве второго контура), подключения насосного
оборудования.

Вся продукция сертифицирована требованиям ГОСТ 10705 и ГОСТ 15763-91
В
основе нержавеющей трубы для теплого пола лежит гибкая гофрированная тонкостенная труба(0,3мм) отоженная и латунные соединители (фитинги) с силиконовым уплотнением.
Применение гофрированной трубы считается наиболее эффективным для системы водяного отопления. Благодаря гофрированной поверхности гибких труб — трубопровод сам скомпенсирует линейные сжатия и расширения под циклическим воздействием температур, гофра трубопровод не требует никаких присадок в бетон. Обеспечивается максимальная теплоотдача, нержавеющая сталь является одной из лучших передатчиков тепла, коэффициент теплопроводности 17Вт/м*К.
Прогрев бетона на расстоянии 10см от от трубопровода остается постоянным, при разбеге 20см полностью перекрывается зона одинаковой температуры.
Благодаря высокой гибкости гофрированных труб, сложные трассы удается монтировать с минимальным числом фитингов. Вследствие хорошей устойчивости к давлению (выдерживает гидроудар 60атм.) и вибрациям, предлагаемый

Основные рекомендации для проектирования и монтажа системы водяных теплых полов

Для изготовления водяного теплого пола используется гофра труба из нержавеющей стали (марка сталиAISI304)отожженная, толщина стенки 0,3 мм., условный диаметр 15мм.,(длина 1 бухты -50м), латунные фитинги 1/2″ в.р. или н.р., рабочее давление до 16Атм, рабочая температура 100градусов.

Схема укладки гофротрубы для теплого пола

При укладке 1-го контура гофротрубы, отступаем от стены 15см, все
последующие петли с шагом 20см. Температура 1-го контура (красный цвет)
на 10-20 градусов выше комфортной зоны (черный цвет).

 1-ый способ применения:

Основа тёплого пола после гидроизоляции- керамзитобетон, либо растворная стяжка. Преимущество керамзитобетона в том, что после 2-х дней стяжки в него можно вкручивать саморезы закрепляя перфоленту.

— настилаем пенофол фальгированный (отражатель), и укладываем металлическую сетку. (в местах где топорщиться, закрепляем перфолентой.)

— укладываем гофротрубу от стены на растоянии 15см.

— прогрев от гофро-трубы без изменения температуры на растоянии 10см, поэтому укладывая трубу с разбегом 20см, мы полностью перекрываем зоны одинаковой температуры. В середине комфортной зоны разбег для трубы может быть до 30см.

— прикрепляем трубу к металлической сетке с помощью капроновой стяжки, после срезаем усы. Выставляем маяки. Технология приготовления раствора для стяжки теплого пола следующая: Берем на одно ведро цемента, 4 ведра песка, 1стакан пластификатора, он придает эластичность раствору, ускоряет трердение раствора, дает прочность раствору. Высота заливки 5см при шаге 20см.

Гофрированная труба из нержавеющей стали имеет линейное расширение на 0.2мм на 6м, шитый полиэтилен 4мм на 6м, медь 1.2мм на 6мм.(данные полученны экспериментальным путем).

В результате небольшого линейного расширения ,трубопровод не рвет стяжку, не трется о стяжку при изменении температур.

Обязательно сделать опрессовку перед стяжкой 6-8 атм. на 3-4часа.

После монтажа стяжка высыхает -1 месяц.(летний период 21день, осень ,зима 30дней)

— заполняем систему теплого пола завязанную в систему отопления отдельной гребенкой. Первый пуск теплого пола идет в два этапа: 1-ый этап подача темпер. 20-25градусов одни сутки, 2-ой этап через сутки подача температуры 35-40град. Просушиваем этим оканчательно стяжку и после отключения теплого пола делаем укладку кафеля. Температура 1-го контура на 10-15 градусов выше комфортной зоны.

Комментарии к монтажу

При укладке гофрированной трубы, разматывая бухту, трубу не перекручиваем, оставляя бухту в одной плоскости, чтобы не было заломов и протечек. Если проходим одним крылом две комнаты, отверстие для прямой и обратной трубы надо делать в 3-4 раза больше диаметра гофротрубы.

2-ой способ для деревянных полов.

Доска, ГВЛВ, грунтовка бетонноконтакт, с помощью скоб крепим трубу, затем опрессовка, заливаем стяжку не менее 5 см., 1 месяц сохнет.Потери на сопротивление за счет гофры не более 20%, обычный насос Грюнфос на 2-ом режиме cправляется.

Теплоотдача великолепная, полная компенсация линейного расширения самим трубопроводом при изменении температуры, и никаких присадок в бетон.

Устройство дымохода

Без дымохода эксплуатация бани попросту будет невозможна, а чтобы дымоход исправно функционировал, его необходимо правильно сконструировать. Если вдруг будет нарушена тяга, дым проникнет внутрь помещения, что может привести к весьма плачевным последствиям, вплоть до отравления угарным газом.

Дымоход для бани

Дымоходы могут быть внутренними и внешними. Наиболее популярны дымоходы, проходящие через постройки, так как они не нарушают общий стиль бани, а также помогают экономно расходовать топливо, ведь все тепло остается в помещении.

Дымоходы делают из различных материалов: из керамики, полимеров, нержавейки, кирпича. Более подробно мы расскажем о последних двух разновидностях дымоходных труб, так как они являются наиболее распространенными в нашей стране.

Обычно дымоходы обустраивают внутри капитальных стен.  Трубы прокладываются посередине и со всех сторон окружаются своеобразным «ящиком» их кирпичей. Чтобы больше тепла доставалось бане, а не уходило в окружающею среду, дымоходные трубы следует помещать ближе к внутренней части стены. У этих дымоходов отличная тяга.

Если внутри здания для дымохода места нет, следует сделать ему крепкие стенки с толщиной от 35 до 65 см в зависимости от средних температур в регионе вашего проживания.

Основные принципы создания правильного дымохода:

Правила монтажа гофрированных труб

Особенность установки гофрированного канала состоит в том, что его можно использовать не только внутри помещений, но и снаружи. Не забывайте, что устанавливать по нормам и регламентам позволяется только в нежилых комнатах. А в переходах через перекрытия, нужно не забывать устанавливать специальный огнестойкий гофрированный футляр. Важные правила и требования к монтажу гофры:

• Первую часть тракта, следует прокладывать обязательно вертикально, на 50 см от патрубка, до поворотной оси.
• Предусмотрите установку заслонки.
• Ниже стыковочного шва нужно установить конденсатоприемник.
• Не делайте слишком длинными горизонтальные прокладки (не более 3 метров).
• Не допускайте больше 3 поворотов.

Чтобы стыки гофры были плотными и без послаблений, диаметр гофрированных каналов должен совпадать с размерами выводящего патрубка. Выходной конец обязательно герметизируется при установке в выводной канал, если такового нет, придется дополнительно обустроить. Предварительно перед прокладкой, необходимо растянуть трубу до нужного размера и закрепить хомутами на патрубках. Дополнительно герметизировать можно при помощи алюминиевого скотча. Чтобы избежать провисания, необходимо предусмотреть установку специальных кронштейнов для монтажа гофры. В местах перекрытий и стен, крепление выполняется за счет наличия арматурного пояса самой стены или плиты. Кстати, к особенностям установки гофрированных труб нужно отнести способ монтажа, который подразумевает стыки по «конденсату», то есть верхняя секция вставляется в нижнюю. Таким образом, влага не может попасть наружу, а аккуратно стекает по внутренним стенкам и швам в специальный приемник.

Трубы из нержавейки

Гофрированная труба из нержавеющей стали обладает довольно высокой прочностью, надежностью и длительным сроком эксплуатации. К достоинствам этого материала можно отнести:

• Длительный срок эксплуатации. Изделия из нержавеющей стали способны прослужить на протяжении длительного времени. На протяжении всего срока эксплуатации на них не образуются трещины, а внутренний диаметр не изменяется. В результате пропускаемая способность гофрированной трубы остается неизменимой.
• Гибкость. В процессе эксплуатации трубы не теряют свою гибкость. Это касается даже резких перепадов температуры после зимнего периода.
• Высокая надежность. Трубы из стали обладают высокой прочностью и надежны в эксплуатации. Благодаря этому можно забыть о проблемах в процессе их использования.
• Исключение образования отложений. В процессе эксплуатации на стенках труб не образуются отложения. Это обеспечивает бесперебойную работу системы на протяжении длительного времени.
• Простота в транспортировке и монтаже гофрированных труб. Небольшой вес и размеры позволяет легко транспортировать и устанавливать изделия.

Изделия из нержавеющей стали не выделяют вредных веществ, не бояться ультрафиолетовых лучей, грызунов и плесени. Но, несмотря на это, такой материал имеет некоторые недостатки:

• Низкая устойчивость к механическим повреждениям и агрессивного воздействия внешней среды. Это значительно сокращает срок эксплуатации системы.
• Возможность повреждения в результате использования химически активных чистящих средств.
• Возникновение повреждений в результате частого изгибания материала в одном месте.

Несмотря на все достоинства и недостатки нержавеющая гофра широко используется в различных сферах. Часто она применяется для сооружения вентиляции в жилых домах.

Виды гибких труб для дымоотводных каналов

Современный рынок гофрированных труб предлагает различные виды этих изделий. Но не все они отвечают требованиям безопасности и могут быть использованы для дымохода. Различают конструкции из алюминия и нержавейки.

Безопасный дымоход для камина или печи можно соорудить только из нержавеющей трубы и комплектующих

Некоторое время назад для дымоходов колонок и газовых приборов отопления применялись алюминиевые трубы. Эта многослойная гофра представляет собой трубу из ламинированной фольги, имеющую диаметр 10-15 см. Она отличается прочностью и дешевизной. С целью придания необходимой формы внутрь вставлена проволока из стали.

В сжатом состоянии алюминиевая труба имеет длину 650 мм, при растяжении – до 3 метров. Металлическим скотчем можно нарастить воздуховод.

В настоящее время такую гофру и вовсе не рекомендуется использовать.

Гофротрубы из нержавейки конструктивно схожи с алюминиевыми, но их характеристики намного лучше. Материал может выдерживать температуру до 900 °С без ущерба для конструкции канала и при этом эффективно выводить продукты сгорания приборов на жидком, твердом и других видах топлива (котлов, каминов, печей).

Требования к дымоходам по СНиП

Проектирование и строительство дымоотводящих каналов из гофрированной алюминиевой трубы должны осуществляться в соответствии с содержанием СНиП II 35 и СНиП 2.04.05. Согласно информации, приведённой в регламентирующих документах, требуется строгое соответствие следующим параметрам:

• Установка осуществляется вертикально. Минимальный допустимый наклон не должен быть меньше 30° и отклоняться в бок на 1 м. Кроме того следует учитывать площадь сечения наклоняемой зоны (её значение должно быть выше вертикальных сечений).
• Фрагмент, соединяющий источник дыма с основным каналом устанавливается вертикально. Протяжённость этого участка должна быть не менее 50 см (при расчёте от нижней дымоотводящей части трубы до колена, смонтированного в горизонтальном положении).
• При использовании в помещениях с высотой потолков менее 2,7 м, в газовых котлах со стабилизаторами тяги, допускается снижение протяжённости вертикальной гофры до 25 см. При отсутствии стабилизатора – до 15 см.
• В новых домах суммарная протяжённость дымоотводящих каналов, расположенных в горизонтальной плоскости, не должна превышать 3 м, в построенных ранее – не больше 6 м.
• Наклон в направлении источника дыма не более 0,01°.
• В гибких и остальных каналах допускается не больше 3 изгибов. При этом поворот возможен только если радиус закругления больше диаметра основного канала.
• Провисание гофры запрещено. Исключены зазоры в местах соединения. Вхождение звеньев друг в друга осуществляется в направлении хода дыма. При соединении с аналогичным по форме и диаметру каналом, используют специальные хомуты. Контакт с другими выполняется с применением специальных герметизирующих средств.

Так она выглядит в скрученном видеИсточник simpalsmedia.com

Что нельзя делать

Согласно вышеупомянутых СНиПов, установка алюминиевой гофры осуществляется со строгим соблюдением перечисленных условий. Кроме того, запрещается следующее:

• Прокладывать гофрированный и любой другой дымоход через жилые помещения.
• Выводить противоположный конец канала сквозь стену в пространство подъезда, лоджии, закрытого перехода.

Противоположный, выведенный на наружную плоскость фасада, конец без монтажа вертикально установленного канала, устанавливается в соответствии с инструкцией по подключению конкретного газового оборудования. Руководствоваться при этом следует значениями, представленными в приведённой ниже таблице.

Таблица для самостоятельного определения наименьшего расстоянияИсточник avatars.mds.yandex.net

Мнение эксперта

Согласно содержанию Свода Правил по проектированию и строительству газораспределительных систем, из металлических и полиэтиленовых труб использование алюминиевой гофры на дымоходе не запрещено. Хотя, иногда инспектор может потребовать смонтировать трубопровод с применением другого материала. Мотивирует он это (преимущественно) вышеупомянутой низкой температурой плавления металла.

Кроме того, не исключена вероятность возгорания сажи, что приведёт к прогоранию стенок. Именно таким образом ядовитый угарный газ и проникнет внутрь помещения.

Специалист высказывает своё экспертное мнениеИсточник avatars.mds.yandex.net

Устройство гофрированных труб

Гофрированная труба для дымохода создается из нержавеющей стали в виде многослойной фольги. Отдельные полоски соединяются посредством замкового метода и фиксируются при помощи пружины, также сделанной из нержавейки.

Такое устройство имеет массу достоинств – например, при необходимости, готовую трубу можно выгибать на угол до 180 градусов или растягивать ее, увеличивая длину более чем в три раза относительно исходного значения. При этом очень важным фактором является то, что подобные манипуляции с трубой совершенно не влияют на ее целостность (если не выгибать ее слишком много раз, конечно).

Для достижения максимально возможной долговечности и увеличения надежности, стальная гофрированная труба для дымохода обрабатывается со всех сторон специальным раствором, который увеличивает сопротивляемость большинству агрессивных веществ. Срок службы качественной трубы составляет не менее 20 лет.

Единственное, что потребуется сделать отдельно – установить утепление гофрированной трубы, необходимое для предотвращения нагрева внешней части дымохода. Чаще всего для этих целей используется рулонная базальтовая вата.

Основные производители

Трубы марки Нептун универсальные — могут использоваться для водопровода и отопления

Ведущая масса гофрированных труб выпускается в Южной Корее, но встречаются производители и в других странах.

Японская компания Neptun

Родиной гофрированных труб является Япония. Одним из главных производителей гофры считается компания Neptun. Копания предлагает широкий выбор элементов трубопровода из гофры, фитингов и всех необходимых комплектующих для монтажа. С 2014 года открыт филиал в России, он расположен в Подмосковье. Производство организовано на современном европейском оборудовании. Фитинги соответствуют международным стандартам экологической безопасности. Продукция поставляется в 40 стран мира.

Трубы от компании Neptun – универсального назначения. Они используются для проведения водопровода и организации отопительной системы в домах.

Компания KOFULSO

Это производитель из Южной Кореи. Компания славится безупречным качеством производимой продукции. Гофра компании KOFULSO ценится строителями как самая высококачественная. Производитель выпускает многофункциональную гофру диаметром до 50 мм. Все фитинги оснащены толстыми уплотнительными прокладками. Это улучшает качество монтажных работ. В ассортименте есть обработанный термически и обычный материал.

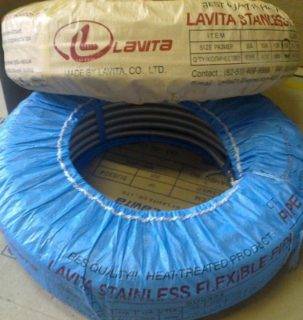

Lavita

Южнокорейская марка Лавита выпускает трубы среднего ценового сегмента

Производитель предлагает гофрированные трубы среднего ценового сегмента. Производство, находящееся в Южной Корее, специализируется не только на отожженном и необработанном материале, но и на изделиях в оболочках. На практике встречаются случаи небольших протечек в местах прикрепления фитингов.

Hydrosta

Еще один надежный поставщик и производитель гофры из Южной Кореи. На заводе используется специальная технология полировки. Это обеспечивает надежную защиту поверхности от наростов и отложений. Изделия предназначены для монтажа сантехники, кроме канализационной разводки.

Немецкая фирма «Мейбас»

Вся продукция соответствует европейским стандартам. Но нахождение производства в зоне евро делает продукцию дорогой.

Можно ли устанавливать гофрированную дымоходную трубу

Дымоход из гофра трубы может использоваться для колонок, печей и котлов. Гибки трубы используются для комплектации отопительного оборудования, работающего на разных видах топлива: солярке, дровах, газе и пеллетах.

1. Трубы из гофры предназначены для следующих условий эксплуатации:Внутренние дымоходы.
2. Наружные системы дымоотведения.
3. В качестве переходников и адаптеров для подключения котлов и печей к основной системе дымоотведения.
4. Для проведения ремонтных работ – гильзования дымохода.

На данный момент существуют два основных вида продукции, имеющую одинаковую конструкцию, но отличающихся материалом, из которого они изготовлены. Потребителю предлагают изделия из нержавейки и алюминия.

Советы по выбору

Выбор дымохода основывается на типе теплогенератора, его мощности и рабочих температурах отработанных газов.

Немаловажное значение имеет и внешний вид изделий контура:

Шов стальных труб должен быть сварным, причем именно стыковое сваривание считается оптимальным

Нахлест или завальцовка не обеспечивают должной прочности и герметичности труб.
Чем длиннее труба, тем меньше стыковых элементов содержит дымоходный контур и тем меньше его износ.
Контур дымохода должен быть ровным, любая вмятина во внутреннем сечении станет платформой для сбора сажи.
Для сэндвич-изделий важно, чтобы слой утеплителя относился к классу негорючих, был уложен максимально плотно.
Чем толще стенка дымоотвода, тем прочнее и надежнее он будет.

Какой материал лучше и примерная цена

Только характеристики отопительного оборудования и вид топлива определяют перечень материалов, подходящих под параметры отопительного контура. Личные предпочтения в данном вопросе — решение несколько опрометчивое, если только речь не идет о сравнении равноценных, с технической точки зрения, материалах для труб. Но и тогда лучше предпочесть те, что обеспечат хотя бы 10%-й запас прочности дымохода.

Расчет необходимого сечения и высоты трубы

Основные параметры эффективности работы дымоходного контура — диаметр и высота.

Для определения сечения используется следующая формула:

Для расчетов вычислите оптимальную высоту дымохода:

Полученное значение контура придется откорректировать, если оно не будет соответствовать установленным стандартам:

1. Минимальная высота — 5 метров.
2. Возвышение шахты над ровной кровлей — не менее 1,2 м.
3. Возвышение шахты над двухскатной крышей определяется отдалением от конька:

• Если дистанция между местом вывода трубы и коньком не превышает 1,5 м, дымоход поднимается на высоту не менее 0,5 м.
• Если дистанция между двумя объектами находится в диапазоне 1,5-3 м, дымовая шахта должна быть не ниже уровня конька.
• При дистанции свыше 3 м минимальная высота края дымохода определяется линией, отмеренной под углом в 10° от конька к точке горизонта.

На основании мощности теплогенератора необходимые значения высоты и диаметра контура можно определить по специальным таблицам:

Советы по монтажу и эксплуатации

Как и любое другое техническое изделие, устанавливать и эксплуатировать гофрированную трубу из нержавеющей стали следует с учётом ряда требований и рекомендаций.

• перед монтажом подвергните гофру проверке на предмет наличия трещин, вмятин и перегибов;
• соединение трубы-нержавейки с фитингом, материал изготовления которого подвержен коррозии, не допускается;
• если подводящие трубы водопровода или отопления выполнены из чёрного металла, перед контактом с ними латунного фитинга обязательно установите водяной фильтр;
• монтируя гофру, не допускайте возникновения в ней напряжений кручения;
• прокладывая трубопровод из нержавеющей стали, исключите его контакт с подверженным коррозии чёрным металлом;
• чтобы надёжно зафиксировать трубу, можно использовать пластиковый крепёж. Для придания большей эстетичности создаваемой инженерной коммуникации рекомендуется проводить её фиксацию с помощью элементов крепления из цветного металла. И, конечно же, для этого подойдёт крепёж непосредственно из нержавеющей стали;
• для прокладки тёплого пола используйте только цельные отрезки трубы. Наличие дополнительных соединений под уровнем пола запрещено;
• не допускайте воздействия на гофротрубу-нержавейку электрического тока;
• не превышайте указанное в паспорте на изделие количество сгибаний/разгибаний. Вообще, желательно свести их к минимуму.

Гофрированные трубы можно комбинировать с другими материалами, не подверженными коррозии

Дымоход гофрированный из нержавеющей стали

В нашем каталоге представлены гофрированные трубы следующих размеров:

1. дымоходы диаметром 100 мм;
2. дымоходы диаметром 110 мм;
3. дымоходы диаметром 115 мм;
4. дымоходы диаметром 120 мм;
5. дымоходы диаметром 125 мм;
6. дымоходы диаметром 130 мм.

Гофра-нержавейка для дымоходов имеет круглое сечение. Стандартная ее длина во многих случаях позволяет получить дымоотводный канал без лишних стыков. Нержавеющая сталь – основной материал для изготовления гофрированных дымоотводов. Гибкие дымоходы имеют следующие преимущества:

1. высокая прочность трубы,
2. высокие антикоррозионные свойства нержавейки,
3. высокая жаропрочность дымохода,
4. длительный срок службы дымохода.

Во время растопки котла либо печи внутри канала происходит образование конденсата, содержащего некоторое количество H2SO4 (серная кислота), выводящая из строя многие дымоходы из иных материалов. Поэтому данный вид труб применяют чаще прочих. Конструкция трубы из нержавейки увеличивает механическую прочность всего канала за счет компенсации (до 50%) линейного расширения начального размера трубы при воздействии температур и вибраций

Немаловажной при выборе вида труб для дымохода является возможность принятия ими разной формы и конфигурации. Гофра позволяет проводить ремонт и устанавливать ее в канал, имеющий большое количество изгибов

Гофра-нержавейка для дымохода – наиболее приемлемый вариант при подключении к оборудованию с высокой температурой отходящих газов: дровяным печам, каминам, пеллетным котлам. Без потери герметизации, гофра из нержавейки способна выдержать нагрев до 900°С. Данная характеристика позволяет использовать гофру для изготовления систем дымоотведения, а также выполнения ремонтных работ. Гофрированная труба из нержавеющей стали используется:

1. для проведения дымохода,
2. в системах кондиционирования,
3. в системах вентиляции.

Гибкость дымохода позволяет без труда установить дымоход при наличии сложных конструкций:

• потолков с уклоном,
• балок перекрытия,
• встроенных колон

Применение гибких нержавеющих гофр для дымохода позволяет:

• снижать стоимость работ по монтажу,
• уменьшить трудоемкость монтажных работ,
• выполнить монтаж очень быстро,
• применять в сложных случаях.
