Клей для ПВХ труб и фитингов: виды и монтаж своими руками: Пошаговая инструкция +Видео

Монтаж трубопроводов из поливинилхлорида

Основной способ монтажа PVC труб — это тривиальное соединение «в раструб», которое реализуется за счет инсталляции гладкого торца трубы в расширение (раструб) на противоположном торце. Словом это даже не монтаж – это обычная сборка.

Главный инструмент сборщика, в данном случае, это зоркий глаз и прямые руки. Никаких трубогибов, паяльников, гаечных ключей  или сварочных аппаратов при сборке в раструб не нужно. И это радует!

Сборка пластиковых труб «в раструб» предполагает следующий порядок действий:

  • Берем первую часть, промываем ее раструб мыльным раствором. Вставляем в специальный паз уплотнительное кольцо.
  • Берем вторую часть, промываем ее гладкий торец мыльным раствором и вставляем его, как можно глубже, в раструб первой.

Соединение трубы и фитинга реализуется по такой же технологии.

Крепление собранного трубопровода производится на разборные хомуты, фиксируемые на опорной поверхности с помощью дюбелей или саморезов.

Плюсы и минусы использования

Сравнивая данный материал с другими клеящими веществами, которые пригодны для строительства и ремонта, можно выделить следующие плюсы и минусы их эксплуатации.

ПлюсыМинусы
Жидкие гвозди
  • превосходная степень сцепления, гораздо более сильная, нежели у других составов;
  • универсальность применения – клеятся различные материалы, с гладкой и с шероховатой поверхностью;
  • высокая скорость схватывания;
  • возможность применения с метизами из металла для лучшей фиксации;
  • эластичность даже после высыхания;
  • в большинстве случаев стойкость к температурных колебаниям и влиянию влаги;
  • экологическая чистота и безопасность (клей на водной основе)
  • неприятный запах, токсичность (клей органорастворимый);
  • не пригоден для работы, когда температура воздуха опускается ниже 0°С (клей водорастворимый).

Внимание!

Эксплуатационный срок такого клея редко превышает 12 месяцев.

Подбор хомута для выполнения ремонтных работ

При подборе хомута для ремонта труб водоснабжения особое внимание рекомендуется уделить следующим факторам:

  • виду устройства;
  • материалу, из которого оно изготовлено;
  • размерам хомута.

Подбор вида хомута

В специализированных магазинах можно приобрести ремонтные хомуты следующих видов:

односторонний хомут, изготовленный в виде буквы U. С обеих сторон имеются специальные отверстия для крепления устройства к трубе. Хомут односторонний подходит для ремонта труб небольшого диаметра. В остальных случаях устройство не применяется;

Устройство для ремонта труб малого диаметра

двухсторонний хомут. Устройство является универсальным и может быть использовано для устранения течи на любых видах труб. В состав двухстороннего хомута входят две одинаковые u-образные половинки, которые соединяются между собой болтами;

Универсальное ремонтное устройство для различных трубопроводов

трехсоставной хомут. Устройство, состоящее из трех одинаковых частей,  скрепляемых между собой болтами; используется для ремонта труб большого диаметра (в большинстве случаев предназначено для промышленных трубопроводов).

Устройство для ремонта труб большого диаметра

Для ремонта бытовых трубопроводов чаще всего используются двухсторонние хомуты, обеспечивающие максимальный уровень герметизации протечки.

Выбор материала

Для производства ремонтных хомутов используются такие материалы, как:

  • сталь. Стальные хомуты не имеют антикоррозийного покрытия. Поэтому после установки устройства требуется дополнительная защитная обработка;
  • из чугуна. Устройства рекомендуется устанавливать исключительно на трубы, изготовленные из этого же материала;

Устройство для устранения течи чугунных труб

  • из оцинкованной стали. В отличие от обычного стального хомута устройство, изготовленное из оцинкованной стали, не требует дополнительной обработки, поэтому используется чаще всего;
  • из нержавейки. Материал, также как и оцинкованная сталь, широко используется для изготовления хомутов и отличается прочностью и долговечностью.

Выбор материала, из которого изготовлен хомут, необходимо производить в зависимости от размеров протечки и вида труб.

Подбор хомута по размерам

При выборе ремонтного хомута предварительно рекомендуется определить:

  1. диаметр труб. Чтобы получить прочное соединение устройства и трубы, внутренний диаметр хомута должен максимально соответствовать диаметру трубы. Хомут меньшего размера невозможно закрепить, а хомут большего диаметра не будет плотно прилегать к поврежденному участку, что приведет к нарушению герметичности;
  2. габаритные размеры хомута подбираются на основании следующих параметров:
    • длина устройства (на рисунке обозначена LE) не может быть меньше диаметра (d);
    • по длине хомут подбирается таким образом, чтобы длина поврежденного участка (LS) увеличивалась минимум на 75 мм с каждой стороны (LU);
    • высота места протечки (øS) не должна быть более 20% от диаметра устройства.

Схема определения оптимальных размеров хомута

Инструкция по проведению монтажных работ

Перед выполнением установки нужно демонтировать старую водопроводную систему, а также закупить весь необходимый материал, и подготовить инструмент:

  • специальные ножницы для нарезки труб.
    При использовании ножовки по металлу необходимо обязательно зачищать торцы от шероховатостей;
  • специальный сварочный аппарат (какой выбрать для полипропиленовых труб).
    Такое устройство должно соответствовать диапазону диаметра используемых труб, обладать достаточной мощностью и терморегулятором;
  • инструмент для зачистки торцов нарезанных армированных полипропиленовых труб.


Стандартная последовательность установки пластикового водопровода представлена нарезкой труб и сваркой при помощи сварочного утюга.

Необходимо, заранее нарезать трубы, подготовить все краны и фитинги. Монтаж осуществляется по направлению от стояка.

Сочленение сварочным аппаратом

В зависимости от конструктивных особенностей аппарата, технология сварочных работ может варьироваться.

Поэтому, обязательно, нужно предварительно ознакомиться с прилагаемой производителем инструкцией.

Стандартная последовательность работ по установке:

  • зачистка участков для сварки от загрязнений;
  • включение сварочного аппарата на прогрев;
  • после того, как температурный индикатор покажет необходимые показатели, нужно направить трубу и фитинг в прогретую насадку практически до упора;
  • разогреть детали в течение нескольких секунд и выполнить состыковку трубы с фитингом.


Время схватывания составляет, как правило, четверть минуты, после чего соединение можно считать выполненным.

После того, как будет полностью собрана трубопроводная система, необходимо осуществить пробный запуск воды и проверить всю конструкцию на герметичность.

При необходимости, нужно выполнить корректирующие работы, направленные на устранение всех недочётов.

Какие бывают инструменты для зачистки полипропиленовых труб

Правильная зачистка для труб начинается с выбора инструмента. Его вид и конструкция зависит от типа армирования (наружный, внутренний), диаметра. Для торцевой пайки необходимо использовать специальные машины для удаления кромки. Но изделия из полипропилена редко делают диаметром свыше 60 мм. Для этого используют трубопроводы из полиэтилена.

Насадки для дрели

Для обустройства трубопровода своими руками можно купить несколько ручных зачисток для стандартных диаметров – 16, 20, 25 и 32 мм. Пример инструмента для внешней обработки – серия моделей MasterProf или Newton. Каждая рассчитана для двух диаметров, например – 20х25 или 16х20. Ножи располагаются вертикально, возможна их замена, регулирование положения.

Ручное удаление удобно для небольшого объема работ. Если это нужно сделать массово, рекомендуется приобрести специальные насадки для дрели. Они также отличаются размерами, но все рассчитаны для крепления в стандартном патроне дрели. Это оптимальные инструменты зачистки для полипропиленовых труб 20-25 мм.

Как выбрать очистку ручного типа или для дрели:

  • изготовлена из инструментальной стали;
  • поверхность рифленая для удобства фиксации;
  • для ручных моделей длина воротка от 15 см, есть возможность его замены;
  • насадки для дрели (шейвер) могут быть разных диаметров. Это достигается регулированием положения лезвий.

Дополнительный инструмент – тиски или струбцина для фиксации патрубка. Так будет удобнее обрабатывать поверхность, для удаления не нужно будет прилагать большие усилия.

Работа с торцевателем

Торцеватель необходим для зачистки торцов. Он отличается от насадок и шейверов расположением ножей. Их плоскость находится в горизонтальном положении под небольшим углом. Снимается фаска до 1 мм алюминиевой прослойки. Преимущество этого инструмента – универсальность. Он используется для выравнивания плоскости патрубков, что сказывается на точности пайки.

  • возможность регулировки расположения ножей, что позволит применять одну насадку для труб нескольких диаметров;
  • есть модели для ручной обработки или устанавливаемые в дрели;
  • стандартные диаметры – 20/25, 32/40 и 50/63.

Глубина снятия фаски зависит от ровности реза патрубка. Часто торцеватель используется сначала для выравнивания плоскости торца, а затем для зачистки поверхности. Убирается лишь небольшая часть фольгированного слоя, что исключает его появление в месте спайки.

Совет: по отзывам мастеров хорошо зарекомендовали себя пластиковые торцеватели. Они подходят для обустройства центрального и автономного водоснабжения, отопления.

Виды труб ПВХ

Систематизирование изделий проводят по нескольким признакам. Изготовление каждого вида регулируется нормативными документами. Трубы ПВХ для водопровода и других целей разделяют по:

  • назначению;
  • степени гибкости;
  • конфигурации сечения;
  • размеру;
  • устойчивости к внутреннему содержимому;
  • классу прочности.

Гладкие трубы клеевые ПВХ разделяют на:

  • канализационные;
  • обсадные;
  • электротехнические.

По радиусу изгиба разделение проводят на:

  • гибкие;
  • очень гибкие;
  • жесткие.

От цвета трубы зависит их назначение:

  • синий/белый – используется для обсадки скважин;
  • желтый/оранжевый – возведение наружных сетей;
  • серый/черный – сооружение канализаций.

По виду рабочей среды они бывают:

  • напорные;
  • безнапорные;
  • для разреженных сред.

Разновидности теплиц

Классификация теплиц довольно сложна: они могут различаться по форме, сезонности, наличию и виду обогрева, используемому материалу каркаса и укрытия.

Разнообразие тепличных конструкция из пластиковых труб

Для изготовления из ПВХ-труб подходят самые простые и надежные конструкции, среди которых:

  • пристенная теплица;
  • двускатная, в виде домика;
  • многоугольная, со сложной формой скатов;
  • арочная, с каркасом в форме полукруга.

Виды теплиц

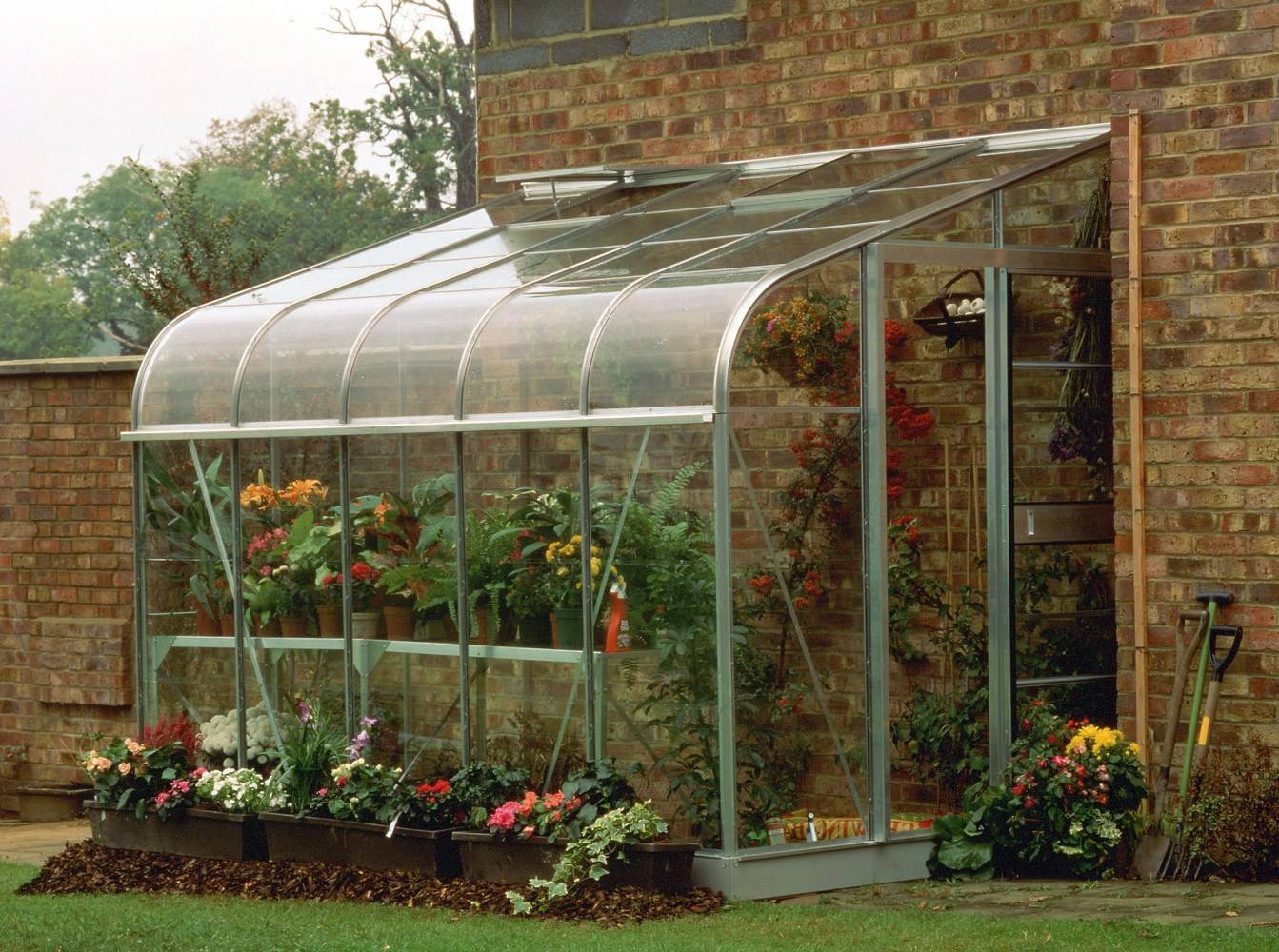

Пристенные теплицы пристраивают обычно к южной или юго-западной стене дома или иного помещения. Стена при этом играет роль термомассы: нагреваясь днем, она отдает тепло ночью, что снижает среднесуточные колебания температуры, а также защищает от холодных северных ветров.

Пристенная теплица

В пристенных теплицах создается благоприятный для растений микроклимат, а себестоимость получается ниже, чем у отдельно стоящих моделей. Главный недостаток такой конструкции – постоянное воздействие на стену влаги и отсутствие хорошего проветривания, что может привести к разрушению материала стен.

Двускатная конструкция – одна из самых удобных и популярных. Объясняется это прочностью каркаса и его устойчивостью к снеговым и ветровым нагрузкам. Коэффициент отражения у двускатных теплиц невысок, большая часть солнечных лучей проникает внутрь, что повышает эффективность освещения. Увеличив угол наклона скатов, можно добиться схода снега в зимнее время, и теплицу не придется отгребать.

Двускатная теплица

Двускатные теплицы оснащают одной или двумя дверками, а также форточками для проветривания. Боковые стены двускатных теплиц могут быть как строго вертикальными, так и наклонными

Во втором случае освещенность в теплице в утренние и вечерние часы будет выше, что важно для умеренных широт

Многоугольная конструкция теплицы практически повторяет форму арки за счет нескольких плоскостей, образующих скаты и стены. Благодаря этому увеличивается внутреннее пространство и вместе с тем компенсируется главный недостаток арочных теплиц – большой коэффициент отражения солнечных лучей.

Многоугольная теплица

Собрать многоугольную теплицу из труб своими руками сложно из-за большого количества соединительных узлов, поэтому обычно ее делают из металлических труб методом сварки или из профиля для гипсокартона, собирая каркас на саморезы.

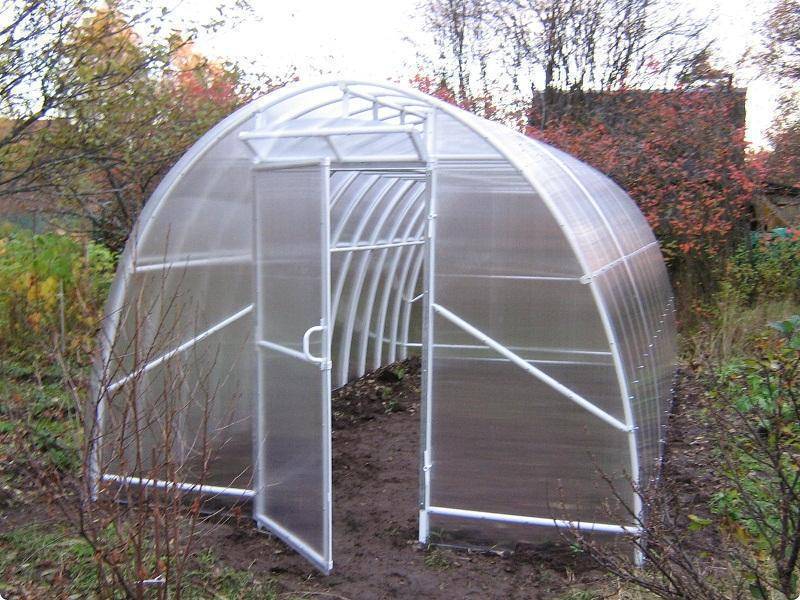

Арочная теплица – пожалуй, одна из самых распространенных конструкций, и это легко объяснимо: ее отличает прочность и устойчивость, минимальное количество соединительных узлов и большое внутреннее пространство. Сделать ее можно практически из любого вида труб, выбрав любые размеры и высоту.

Арочная теплица

Частичное отражение компенсируют правильной установкой теплицы – с севера на юг. При таком  расположении боковые стенки освещаются утренним и вечерним солнцем, и лучи попадают на стенки теплицы практически под прямым углом. Днем, когда солнце находится высоко, оно освещает южный фронтон и крышу, где преломление лучей не так сильно.

Со скоплением снега борются тремя способами:

  • регулярной очисткой;
  • демонтажем на зиму пленки или всей теплицы;
  • изменением формы до стрельчатой арки.

Стрельчатая теплица

Теплицы в форме стрельчатой арки обладают более устойчивой конструкцией, а их увеличенная высота благотворно сказывается на микроклимате: горячий перегретый воздух скапливается вверху и не угнетает растения.  При этом расход материала и площадь посадки не отличаются от аналогичных показателей у обычных арочных теплиц.

Характеристика МДФ плит

Строительные МДФ панели довольно универсальный элемент современной обшивки, привлекательный как внешними качествами, так и удобством использования.

Сам по себе МДФ считается модификацией широко известного ДВП (древесноволокнистые плиты), но изготавливается по другой методике и обладает дополнительным качеством – повышенной устойчивостью к влаге. Этому способствует специальная ламинирующая плёнка, которая, по сути, и является главным отличием между двумя стройматериалами.

Производится МДФ по определённым стандартам, предназначен для выполнения строительных работ в виде отделки помещений (стен, потолков), изготовления каркасной мебели. Если материал необходим для обшивки стен, то желательно использовать стандартные панели – это упрощает саму отделку и увеличивает скорость монтажа.

Статья по теме: Как сделать полочки на балконе

Плиты МДФ имеют ряд серьёзных преимуществ:

  1. Материал внешне напоминает натуральную древесину, но обладает несвойственной ей гибкостью и эластичностью.
  2. Подходит для обшивки сложных и не идеально прямых каркасов.
  3. С помощью МДФ можно перекрыть различные дефекты стен или потолка, панели не требуют обязательного выравнивания поверхности перед установкой.
  4. Материал относительно удобен в монтаже и недорого стоит.
  5. Ламинированная поверхность МДФ панели позволяет нанести художественное оформление. Это может быть рисунок, текстура или имитация любой сложности, например: природный камень, древесина. Варианты имитаций вы можете увидеть на нашем фото.

Внутренняя отделка балкона МДФ панелями требует максимальной изоляции от пара и влаги, желательно чтобы балкон был качественно остеклён и утеплён. Если существует риск повышения влаги, например, на верхнем этаже многоэтажного здания, то – чаще проветривайте балконное помещение.

Процесс склеивания поэтапно

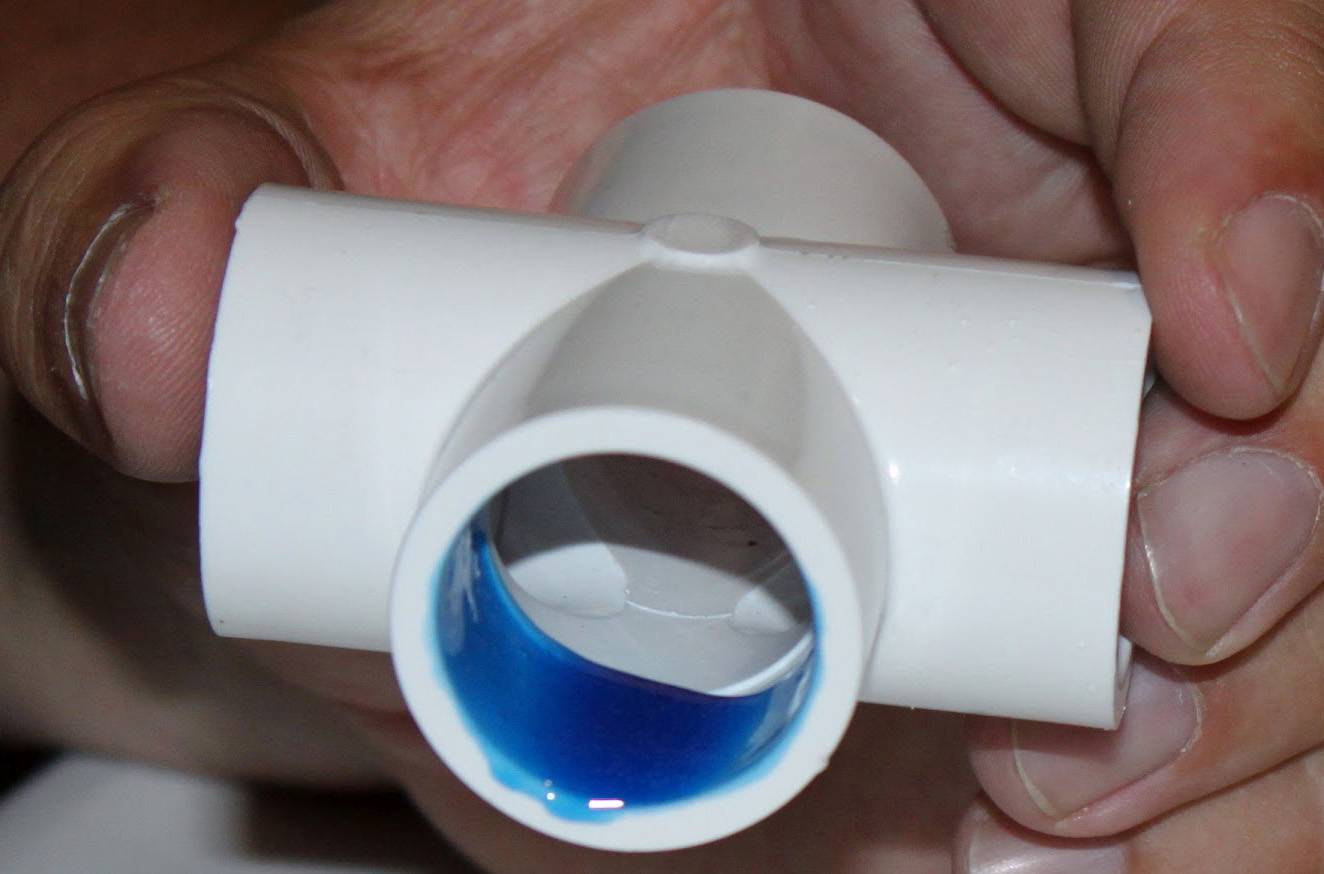

По завершении подготовки, можно начинать клеить трубы ПВХ (видео с инструкцией прилагается). Для склеивания ПВХ изделий понадобится, в первую очередь, клей, а также кисть для его нанесения. Зачастую кисточка продается вместе с клеем. Но, если производителем не предусмотрена такая комплектация, приобретите инструмент отдельно, учитывая, что он должен быть с натуральной щетиной. Если Вы решили практиковать склеивание горячим способом, подготовьте также специальный паяльник («утюг») для труб из пластика, но может использоваться и сварочный аппарат.

Метод холодной спайки

Клеевое соединение труб методом холодной пайки осуществляется по принципу «мама-папа». Соединяемые изделия имеют раструб, гладкие поверхности внутри которого стоит обязательно обезжиривать перед склейкой. Если не очень качественно подготовить плоскости перед склейкой, герметичность и прочность узла будет значительно сниженной. Если же перед проведением работ узнать, как правильно клеить трубы ПВХ, результат превзойдет все Ваши ожидания.

Видео с описанием процесса склейки:

Чтобы с помощью клея соединить детали трубопровода, нужно края подготовленных отрезков смазать клеем. Наносить его рекомендуется ровным и не очень толстым слоем. После этого можно склеить элементы, исключая их вращение и смещение в течение 10-2 секунд. Именно столько требуется клеевому составу, чтобы сцепить поверхности.

В некоторых ситуациях для повышения гидроизоляции трубопровода используют специальную клеевую ленту. Перед тем, как клеить поливинилхлоридную ленту на трубу ПВХ, нужно нанести на участок возле узла грунтовку, способную усилить сцепление материалов. Далее наклеивается лента ПВХ. Мотки должны располагаться спиралевидно, с небольшим нахлестом на предыдущий виток. Следует избегать зазоров между полосками и образования пузырьков воздуха между плоскостью и клейкой лентой.

Алгоритм проведения склейки холодным методом.

Соединение горячим методом

Таким методом пользуются, если необходимо соединить водопроводные либо канализационные коллекторы, вентиляционные проходы и прочие системы из труб ПВХ. Такой способ монтажа весьма прост, несмотря на то, что осуществляется он при использовании дополнительного нагревающего оборудования.

Чтобы соединить две трубы горячей спайкой, нужно купить подходящий клеевой состав и, подготовить надлежащим образом соединяемые участки труб. Далее действовать можно по той же схеме, что и в предыдущем случае. Смазав клеевым составом торцы изделий, их нужно соединить и нагреть до оптимальной температуры спайки. При какой именно температуре схватывается тот или иной клей, обычно указывает производитель смеси на упаковке. Такие узлы высыхают за 30-50 минут, а процесс полной полимеризации завершается уже через 2,5-3 часа.

При этом, Вы получаете монолитную конструкцию с малозаметными, но очень прочными и герметичными узлами.

Как монтируется трубопровод методом горячей пайки, можно посмотреть на видео:

Оба этих метода, как ранее упоминалось, применяются при обустройстве водопроводов в квартирах и на дачах, в системах канализации и вентиляции

Для тех же, кто желает знать, как клеить трубы ПВХ для бассейна, стоит обратить внимание все же на второй способ соединения трубопровода. Основное требование, которому полностью соответствуют полученные в ходе холодной пайки узлы – это абсолютная гидроизоляция

Так как при строительстве бассейнов трубы могут укладываться в цементный раствор или бетон, они должны быть надежно смонтированными, чтобы исключить подтеки.

Очень важно при осуществлении подобного рода монтажных работ соблюдать меры предосторожности. Так как в составе клеевых растворов имеются легковоспламеняющиеся компоненты, в процессе их нанесения не стоит курить

А для того, чтобы кожные покровы Ваших рук не пострадали от воздействия химических составляющих, предварительно рекомендуется надевать перчатки. Хранить клей для труб ПВХ необходимо подальше от источников возможного воспламенения.

Типы клеев для полипропилена

Для сцепления деталей разработан специализированный клей нескольких типологий. Это обусловлено компонентами, наполнителями и прочими веществами, входящими в состав его физических свойств и взаимодействия с пластиком, клей принято делить на несколько подгрупп.

Кроме того, делят их и по наличию отвердителя:

  • С одним компонентом;
  • С двумя.

Первый тип реализуется в виде, не требующим предварительно смешения (клей Момент для полипропилена). У двухкомпонентных составов вспомогательный затвердитель не вступает в реакцию с активными веществами в самом начале. Их смешивают непосредственно перед склейкой. Поэтому и в неразведенном виде прослужат они гораздо дольше.

Для сцепления деталей разработан специализированный клей нескольких типологий.

Термореактивные

Данный вид клея для полипропиленовых труб содержит различные смолы. При повышении температуры или при взаимодействии со специальными усилителями, клей затвердевает очень быстро и безвозвратно. К этой категории относят аэробные составы. Для термореактивного клея не страшны высокие и низкие температуры, механическое воздействие.

Для термореактивного клея не страшны высокие и низкие температуры, механическое воздействие.

Термопластичные

Чем склеить полипропилен, если он имеет неровную поверхность? Термопластичным составом. В основе этого материала лежат каучуковые смеси и различные смолы. Благодаря особенности, а именно расплавляться и растекаться под воздействием повышенной температуры, термопластичный клей оптимален для работы с поверхностями, имеющими погрешности. В расплавленном состоянии клей заполняет все микротрещины, а после понижения температуры (застывания) отвердевает.

Клей выбирают, опираясь на некоторые моменты. Учитывают характеристики состава: прочность, устойчивость к термическому воздействию, эластичность, эксплуатационный срок. Также следует учитывать неподверженность воздействию солнечных лучей, сцепляемость с поверхностями, время схватывания, способы нанесения, текстура после высыхания, полимеризации.

Термопластичный клей оптимален для работы с поверхностями, имеющими погрешности.

Выбор труб ПВХ

Во время приобретения важно учитывать цвет и маркировку изделий. Для проведения качественного монтажа рекомендуется покупать материалы одного производителя

Гофрированная и гладкая труба ПВХ на внешней стороне имеет следующую информацию:

  • вид поливинилхлорида;
  • толщина стенки;
  • наружный диаметр;
  • ГОСТ изделия;
  • предназначение;
  • класс прочности;
  • вид раструба.

https://youtube.com/watch?v=fKf2kG7gHvw%250D

Трубы ПВХ – размеры

Диаметр и толщина стенок изделий напрямую связана с их пропускной способностью и механической прочностью. Разнообразие длин позволяет установить трубопровод с минимальными финансовыми потерями. Для того чтобы понять какие размеры подойдут, нужно знать ассортимент на рынке. Для гофротруб принято следующее соотношение диаметров:

Наружный диаметр, мм Внутренний диаметр, мм
160 139
200 174
225 200
250 217
285 250
315 275
340 300
400 348
500 432
630 542
924 800
1140 100

Жесткая труба ПВХ измеряется в следующих соотношениях диаметров:

Наружный диаметр, мм Внутренний диаметр, мм
110 110,4
160 160,5
200 200,6
250 250,8
315 316
400 401,2
500 501,5
630 631,9
