Порядок выполнения расчета гидрострелки для отопления и характерные особенности оборудования

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м 2 ) подключают через гребенку, гидроразделитель будет громоздким.

Какие трубы для теплого пола лучше и удобнее применять. Технические характеристики каждого вида трубной продукции, применяемой для теплого пола.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

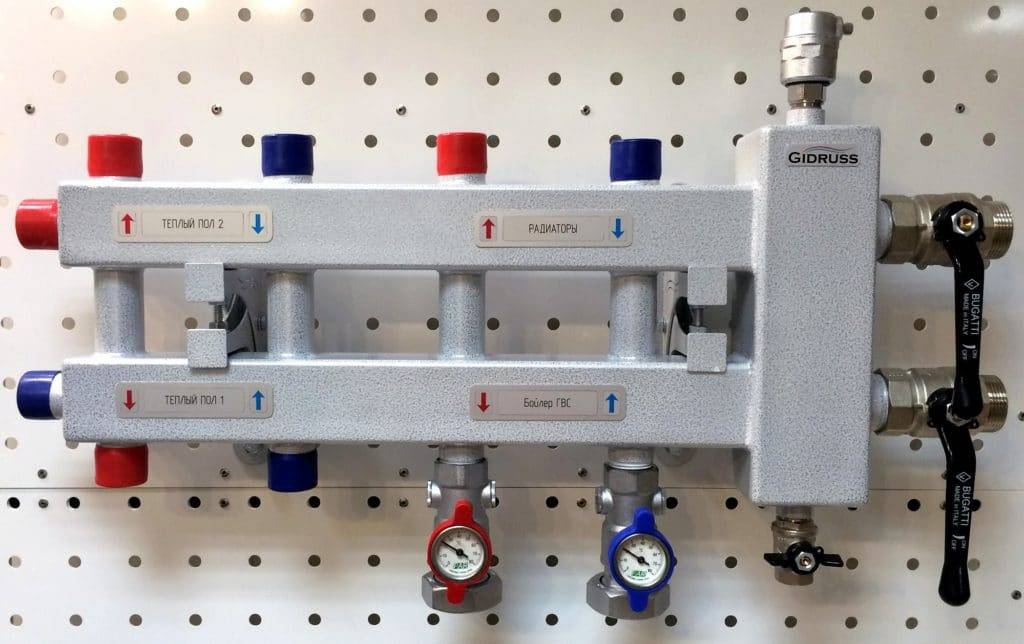

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

  • низконапорный контур теплых полов подключают снизу;
  • высоконапорный контур радиаторов — сверху;
  • теплообменник — сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

Применение гидрострелки с твердотопливным оборудованием

При использовании твердотопливного агрегата подключение гидравлического разделителя осуществляют в месте входа – выхода. Данный вариант подсоединения нагревательного устройства разного типа обеспечивает подбор оптимального и индивидуального температурного режима для всех компонентов в отдельности.

Сегодня потребители, разобравшись с тем, как работает гидрострелка на отопление, отдают предпочтение уже готовой продукции, которая представлена в продаже. Выбирают гидроразделитель по каталогу, основываясь на мощности агрегате и максимальном потоке воды.

Расчет гидрострелки

Изготавливая гидравлический разделитель своими руками, нужно знать его будущие размеры. Для этого проводится несложный расчет гидрострелки двумя способами: методом трех диаметров и чередующихся патрубков (см. схему).

Суть расчета заключается в том, чтобы найти единственный параметр — это диаметр разделителя (или диаметр подводящего патрубка). Все остальные размеры привязаны к этому значению.

Подбор гидравлического разделителя нужно делать исходя из максимального протока воды в системе (куб. м/час) и обеспечения минимальной скорости воды в разделителе и в подводящих патрубках. Максимальная скорость движения воды через гидравлический разделитель принимается 0,2 м/сек.

Расчет диаметра гидрострелки можно выполнить двумя способами:

Исходя из максимального протока теплоносителя в отопительной системе.

D — диаметр гидравлического разделителя, мм;G — максимальный проток сквозь разделитель, куб. м./час;w — максимальная скорость движения теплоносителя, рекомендуется принимать 0,2 м/сек.

Исходя из максимальной мощности котельного оборудования при разнице температур подачи и обратки 10°С.

D — диаметр гидравлического разделителя, мм;P — мощность (максимальная) отопительного котла/котлов, кВт;∆T — разница температур подачи и обратки, °С

Давайте рассмотрим пример расчета. Допустим у нас есть котел максимальной мощностью 40 кВт, а система рассчитана под радиаторный обогрев с режимом 75/65, а значит ∆T = 10 °С, то диаметр гидравлической стрелки будет следующий: D = 78 мм

Установка

Гидрострелка с коллектором

Описанный в предыдущем разделе вариант прибора не единственный. Гидрораспределитель сделанный своими руками может быть не только вертикальный, но и горизонтальный и даже установленный под углом. Всё зависит от места, куда вы его планируете установить и от размеров самого прибора. Единственное неизменное правило для всех вариантов – это воздушный клапан должен быть в самой верхней точке, а сливной кран в самой нижней. Больше никаких принципиальных нюансов нет.

Гидрострелка из полипропилена

Как заявляют производители, полипропиленовые трубы по долговечности не уступают, а порой и превосходят трубы металлические. Что ж, поспорить с этим трудно, а значит использовать этот материал для изготовления гидрострелки, начали практически одновременно с его появлением. Сделать это не сложнее, а если судить по весу материала, то и легче.

В зависимости от конфигурации гидрораспределителя понадобится:

  • Полипропиленовая труба соответствующего диаметра.
  • Тройники, количество которых зависит от количества отопительных контуров.
  • Две торцевые заглушки.

Алгоритм сборки гидрострелки из полипропилена, мало чем отличается от сборки металлического. Основные элементы все те же самые, поменялся только материал. Однако следует учитывать, что не во всякую систему отопления можно вставить подобный гидрораспределитель. Полипропилен способен выдержать довольно высокие температуры, но при использовании твёрдотопливного котла, может возникнуть ситуация, когда температура воды повысится до таких показателей, которые просто-напросто расплавят полипропилен. Случаи эти в большинстве своём связаны с аварийной ситуацией, но рисковать, всё-таки не стоит.

Обвязка с котлом

Можно нарисовать красочную схему с множеством стрелочек и красивых символов, но это настолько просто, что и нескольких слов будет достаточно. Распределитель подсоединяется к котлу при помощи патрубка, через который поступает нагретая вода. В гидрострелке она поднимается вверх и через верхнее отверстие уходит к радиаторам. Оттуда по обратному контуру поступает к нижнему патрубку распределителя и перемешивается с котловым контуром. Таким образом, осуществляется постоянная циркуляция воды.

Гидрострелка с коллектором

Коллектор необходим в системе, где предусмотрены несколько разных отопительных контуров. В этом случае гидрострелка изготавливается по упрощённому варианту, а все патрубки, распределяющие воду по контурам, монтируются к коллектору. Подающие сверху, обратки – снизу. Тот же принцип соединения коллектора и гидрострелки. Горячая вода из котла идёт через верхний патрубок. Холодная в котёл – через нижний. Схема и в этом случае вполне понятна и сборка её не представляет никаких трудностей, хотя времени потребуется значительно больше.

По какой стоимости можно купить гидрострелку для отопления: обзор популярных производителей

На российских рынках в наше время достаточно большое количество производителей, которые предлагают подобные изделия. Рассмотрим самые известные марки и модели гидрострелок для отопления с указанием некоторых технических характеристик. Гидравлический разделитель может продаваться:

  • в комплекте с коллектором;
  • без коллектора.


Разделитель, изготовленный своими руками домашним мастером Рассмотрим и тот и другой вариант

Марка и модельКоличество подключаемых контуровВозможная мощность котла, кВтМатериал изготовленияСредняя стоимость, руб.
Rilano Компакт350Сталь5400
GS 32-1160-130Нержавеющая сталь8200
Гидролого Супер-стандарт340Сталь7800
Gidruss GR-40-20140Углеродистая сталь3100
GS 32-2260-85Нержавеющая сталь10200
Эверест х5570Сталь8300
Эверест х3370Сталь6600
GS 25-3360-85Нержавеющая сталь12500

Интересна гидрострелка производства фирмы Valtek. Ее особенность в том, что сама фирма не занимается подобными изделиями. Из гидравлических разделителей в ее линейке всего одна модель – VALTEC VT.VAR00.G. Именно ее хотелось бы рассмотреть подробнее.


Многофункциональная гидрострелка в разрезе – схематическое изображение

В комплекте с изделием идет все необходимое, что требуется для этого узла системы отопления – шаровые краны, манометры и необходимые клапаны. Рассмотрим некоторые технические характеристики товара.

ХарактеристикаЗначение
Рабочее давление, МПа1,0
Пробное давление, МПа1,5
Максимальная температура рабочей среды, °С120
Допустимая температура окружающей среды, °СОт 0 до +60
Допустимая относительная влажность окружающей среды, %80
Максимальный расход теплоносителя, кг/ч4500
Максимальная подсоединенная тепловая мощность (при ΔТ = 20 °С), кВт104
Масса комплекта, г4500
Соединение с коллекторамиФитинг VT.0 606 1 1/4
Средний полный срок службы, лет50

Стоимость такого гидроразделителя на российском рынке составляет от 17 000 до 20 000 руб. в зависимости от региона продажи.


Гидравлическая стрелка справляется, даже если количество насосов велико

Как можно понять, купить гидрострелку (с коллектором или без него), можно достаточно просто. Вопрос в другом. Стоит ли тратить немалые деньги на оборудование, которое можно изготовить своими руками. Ведь даже если домашний мастер не владеет навыками сварного дела, всегда можно обратиться к профессионалам, которые за умеренную плату сделают все по чертежам и размерам. Экономия в этом случае будет внушительной. Главное – это правильные расчеты. К слову, вычисления производить необходимо и тогда, когда планируется приобретение готового изделия. Иначе как выбрать устройство, подходящее именно к определенной системе отопления.

Работа гидрострелки в разных режимах.

Существует три основных режима, в которых работает гидравлический разделитель. В зависимости от включения и выключения потребителей системы отопления изменяется и режим работы гидрострелки или гидрострелки модульного типа (гидрострелка + коллектор). Итак, что происходит после запуска? После запуска системы отопления, пока теплоноситель не набрал необходимую температуру – жидкость циркулирует по малому кругу и весь поток движется вниз по гидрострелке.

После того как температура теплоносителя выйдет на необходимый рабочий режим гидравлического разделителя, во вторичный контур отопления, с равномерным разбором, при уравнении входящих и исходящих потоков, гидрострелка работает как воздухо-отводчик и очищает теплоноситель от грязи.

Заметим, что полного равенства между двумя потоками достичь практически не возможно, отсюда и следует 100 процентная целесообразность установки гидрострелки.

Нагрев помещение автоматика регулирует проток теплоносителя во вторичном контуре, например в случае достижении определенной температуры ГВС, происходит отключение насоса в данном контуре или же, если термоголовки радиаторов уменьшают проток теплоносителя, что в свою очередь увеличивает гидравлические сопротивления в контуре отопления, отслеживание которого осуществляется адаптивным насосом — таким образом, подстраиваясь под это и уменьшая свою производительность, как следствие уменьшается общий поток Q2. В результате разница между двумя потоками (первичным и вторичным) уходит вверх по гидрострелке. Если бы гидрострелка не была установлена, то возникли бы значительные гидравлические перекосы в системе отопления, и как результат выход из строя отопительного оборудования (насос, теплообменник). Что будет, если циркуляционные насосы потребителей останавливаются, тогда первичный контур системы отопления переходит в 3 режим.

На рисунках 3-5 представлены эти режимы:

Рисунок 3:

Суммарный расход насосов котлов равен суммарному расходу насосов системы отопления. Этот режим достигается редко. В этом случае весь теплоноситель, нагреваемый котлом попадает в систему отопления к потребителям.

Рисунок 4:

Суммарный расход насоса котла меньше, суммарного расхода насосов контуров отопления. Этот режим возможен, когда котел не справляется с нагрузкой. В таком случае котел работает в максимальном режиме и постоянно подогревает теплоноситель.

При наличии нескольких котлов суммарный расход насосов котлов меньше, суммарного расхода насосов контуров отопления. В таком режиме один из нескольких котлов и его насос выключается, так как хватает работы одного котла, при этом необходимый теплоноситель насосы контуров отопления через гидрострелку забирают из обратной трубы отопления. Тем самым расход в котловом контуре остается постоянным, соответствующим необходимой величине для работы котла.

Рисунок 5:

Суммарный расход контуров отопления меньше расхода обеспечиваемого насосами котлов. Наиболее часто встречающийся режим, при котором насосы котлов подобраны верно и имеют чуть больший расход, чем требуется системе отопления. В этом режиме обеспечиваются все необходимые условия для работы системы отопления в экономичном режиме котла. Гидрострелка в таком варианте играет защитную роль котлов, так как подмес горячего теплоносителя в гидрострелке, создает минимальный перепад температур в обратной линии котла, а необходимое количество теплоносителя поступает в контура отопления. Этот режим является самым оптимальным, таким образом его принимают при проектировании системы.

Мощность гидрострелки должна быть выше суммарной мощности применяемого котла.

Для чего нужна гидрострелка в системе отопления

Гидрострелка, бутылочка, гидравлический разделитель – все эти названия, относятся к простому устройству, необходимому для сложных систем отопления. Профессиональные монтажники указывают на четыре причины, по которым стоит подключить модуль.

Установка гидрострелки в системе отопления необходима для:

  • Балансировка температуры в системе обогрева здания. Производители котлов с чугунными теплообменниками, требуют обязательной установки гидроразделителя. Без гидрострелки, при первой растопке, котел испытывает термический удар. Гидравлическая стрелка выравнивает разницу температур и не дает треснуть чугунному теплообменнику.
  • Нивелирование давления – основной и вторичные контуры обогрева, зачастую имеют разные рабочие параметры. Гидрораспределитель помогает сократить разницу в давлении. Стрелку устанавливают в многоконтурных системах обогрева, когда в доме одновременно подключают радиаторы, теплые полы, бойлер косвенного нагрева.
  • В качестве фильтра-отстойника – если установка гидравлической стрелки выполнена правильно, в ее корпусе будут оседать твердые частицы, появившиеся в результате коррозии, механических повреждений. Ржавчина, накипь и шлам, влияют на работоспособность запорной и регулирующей арматуры, насосов, различных датчиков и водяных счетчиков. Вертикальный гидроразделитель в системе отопления, служит своеобразным фильтром, где оседают все твердые частицы.
  • Удаление воздуха – в корпусе гидрострелки устанавливается воздухоотводчик. При прохождении теплоносителя, из трубопровода системы отопления удаляется воздух, что снижает окисление и коррозию металлических деталей системы отопления.

Чтобы гидрораспределитель смог в полном объеме выполнять возложенные на него функции, требуется грамотный расчет и правильная установка в систему отопления.

Можно ли обойтись без гидрострелки

Конечно, простая система отопления, теоретически будет работать без гидрострелки. Проблемы начнутся, если к одному котлу, подключат несколько водяных контуров отопления, но и эта сложность решаема установкой коллектора. Также и другие функции: отвод воздуха из системы, фильтрацию твердых частиц, с легкостью выполняет группа безопасности, устанавливаемая для твердотопливных котлов.

Гидравлический разделитель в системе отопления дома, нужен для балансировки разницы температур и давления на подающем и обратном трубопроводе. Без модуля не обойтись, при подключении к котлу радиаторной системы отопления и теплых полов.

Разница между гидрострелкой и коллектором

Коллектор, несмотря на распространенное заблуждение, не заменяет гидравлическую стрелку и имеет отличительные функции. Основное предназначение коллектора – разделение и транспортировка теплоносителя к конечным (вторичным) контурам отопления.

В коллектор, из котла поступает поток нагретой жидкости. Внутри устройства осуществляется разделение теплоносителя по отводам, подключенным к каждой отдельной системе отопления. Дополнительно, коллектор позволяет отключать и ремонтировать отдельные контуры, не отключая обогрева дома.

Гидрострелку нужно использовать в случаях, когда предположительно температура теплоносителя на подающем и обратном трубопроводе, будет сильно отличаться. Если не поставить разделитель, происходит следующее:

  • При первом запуске котла, теплоноситель внутри теплообменника котла, разогревается до 70-80°С, постепенно прогревая систему отопления.
  • Давление, создаваемое при нагреве, образует циркуляцию жидкости в трубопроводе.
  • Холодный, не нагретый теплоноситель, средняя температура которого около 20°С, из обратного трубопровода попадет внутрь теплообменника.

Термический удар вследствие резкого охлаждения стального теплообменника, приводит к его деформации. Чугунный аналог, попросту треснет и выйдет из строя.

Производители чугунных котлов требуют, чтобы в системе отопления обязательно присутствовал гидравлический разделитель. Не соблюдение этого правила, приводит к отказу в гарантийном обслуживании.

Схема изготовления гидрострелки для отопления своими руками

Самостоятельно изготовить гидрострелку непросто. Сначала следует составить схему и предварительные расчеты. Кроме того, необходимо владеть навыками сварочных и слесарных работ.

Пошаговый процесс изготовления разделителя на 6 выходов поможет в данном вопросе:

ФотоОписание работ
Перед началом работы нужно подготовить следующие материалы и инструменты: 2 дюймовые резьбы для основного контура и 6 резьб на ¾ для контура отопительной системы, профильную трубу 80 с толщиной стенки 3 мм, дюймовую трубу 25, профильную трубу 20×20, 2 квадратные шайбы на торцы, 2 стальные резьбы, сварочный аппарат с электродами,  болгарку, 2 металлические коронки 25 и 29 диаметра, сверло 8,5 мм, быстро сохнущую грунтовку и молотковую краску.
Отрезаем кусок трубы квадратного сечения размером 900 мм.
Сверлим предварительные отверстия многоступенчатым сверлом по заранее нанесенным отметкам. На одной стороне расстояние от края 50×150×150×200×150×150×50, на противоположной стороне 325×250×325. Этого достаточно для котла, работающего на твердом топливе.
Отверстия расширяем коронкой 25 диаметра. Аналогично выполнятся отверстия коронкой 29 диаметра.
Готовые отверстия в трубе.
Привариваем стальные муфты к шайбам
На данном этапе муфты с заглушками необходимо зачистить.
Шайбы к торцам привариваются в 2 этапа. Сначала прихватываются в нескольких точках, затем выполняется основной сварочный шов. После чего все необходимо зачистить.
К выполненным отверстиям на трубе аналогичным образом привариваются резьбы, после чего трубу необходимо зачистить.
По окончанию процесса необходимо провести испытание. Для этого на все резьбы накручиваются заглушки, и система подключается к насосу с показаниями манометра 7,2 атмосферы.
После проведенных испытаний, гидрострелку необходимо прогрунтовать и покрасить. Пока сохнет краска, можно приготовить крепления для разделителя.

Данный процесс наглядно можно посмотреть на мастер-классе профессионального специалиста:

Watch this video on YouTube

Изготовить гидрострелку из полипропилена своими руками еще проще. Для этого необходимы специальные инструменты для резки пластика и специальный аппарат для сварки.

Схема гидравлического разделителя

Некоторые итоги

Любые работы строительного направления, в которые входит и установка системы отопления, требуют тщательной планировки. Про то, как просчитывать уклон стены или высоту потолков, распространяться как-то не к месту, а вот повторить основные принципы установки гидрострелки для отопления, весьма полезно.

Первое, что надо продумать – а нужна ли напрягаться самому? Если вы в состоянии смастерить её не привлекая специалистов со стороны, то дело стоит свеч. В противном случае, необходимо просчитать, во сколько она вам обойдётся. Порой будет проще купить уже готовую от заводского производителя, чем вызывать одного, а то и нескольких мастеров, покупать необходимые материалы и оплачивать это всё по отдельности. Тем более что подобрать гидрострелку в магазине, соответствующую вашим потребностям, ничего не стоит.

Второе и последнее. Если вы всё-таки решили делать этот нужный прибор самостоятельно, внимательно изучите, как правильно и качественно это сделать. И только после этого приступайте к работе с соблюдением всех правил техники безопасности.

Заключение

Гидрострелки не являются самым дешевым изделием – поэтому зачастую изготавливаются самостоятельно – для этого требуется наличие навыков сварщика и прямые руки. Также следует отметить, что довольно часто функции гидравлических разделителей выполняют тепловые аккумуляторы, интегрируемые в схемы с твердотопливными и электрическими котлами.

Применение

Применение гидрострелки – качественное техническое решение, использование оборудования значительно повышает качество работы систем отопления с потребителями тепла различного типа, поддерживает нормальные условия эксплуатации котла и нагревательных устройств, часто позволяет снизить общее потребление топлива.

Во многих случаях использование разделителя не требуется, особенно, когда схема довольно простая и в ней не используются несколько контуров с переменным расходом.

Видео пример использования в отоплении дома

Важным фактором установки, является гарантия производителя, если вы ставите котел от 30-40 кВт, при его поломке вам придется обращаться в сервисную службу организации или производителя для того, чтобы произвести ремонт по гарантии. У многих в гарантийном талоне прописаны специфичные условия и часто при отсутствии гидрострелки, вам могут отказать сославшись на неправильную эксплуатацию оборудования.
