Как сделать вентиляцию в гараже и погребе под ним — выбор оптимального решения

Как сделать самостоятельно: пошаговая инструкция

С ямой

Гаражи часто оснащены смотровыми ямами. Рассмотрим, как сделать вентиляцию в гараже с учётом такой особенности. Есть несколько способов сооружения вентиляции в гараже с ямой:

1. Воздух доставляется в помещение путём забора с пола двух досок. Отток происходит за счёт нехватки одной доски. Яма должна быть расположена строго продольно и внутри гаража. Один край размещают около приточных входов в боксы, а другой – около вытяжного канала. Открытые доски настила позволяют приточному воздуху частично попасть внутрь ямы. Противоположный край служит выходом скопившейся влаги.
2. Приток обеспечит установка воздухоотводной трубы. С её помощью происходит забор поступающего воздуха под вентиляцию. Воздуховод смежного отвала выполняет роль вытяжки. Приточный канал должен располагаться у края смотровой ямы.

   Отверстия в гараже пропускают поступающий свежий воздух и частями пропускают его по трубе. Далее остатки воздуха оказываются в яме. Так как она расположена рядом с погребом и соприкасается с воздуховодом, то потоку легко следовать после поступления в вытяжку ямы наружу.

3. У приточной трубы есть вентилятор. Вытягивающий проём монтируется механизмом принудительным путём с помощью креплений. Вентиляция пространства работает в автоматическом режиме.

тут
Совет
Свежий воздух при таком способе нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал. Его можно установить автономно либо совместить с подвальным.

Оборудование и материалы

Обязательный инструмент для оборудования вентиляции в гараже — болгарка и перфоратор. После совершения расчётов покупают трубы из пластика или металла. К ним нужны герметик, вентиляторы. Чтобы обезопасить вентиляционные входы/выходы, стоит приобрести крышки и решётки.

Перфоратор должен быть мощным, иначе не получится проделать углубление в стене либо оно будет неровным. Желательно иметь под рукой шлифовальную угловую машинку и теплоизолирующий материал.

Вентиляторы выбираются в зависимости от типа конструкции:

1. Вытяжные канальные устройства. Доступны, удобны в использовании. Встроенные регуляторы позволяют менять интенсивность и скорость потока воздушных масс. Оптимальный диаметр — около 160 мм. Для экономии проще приобрести 120 мм.
2. Центробежные. Сложные в монтаже, но идеальные на вытяжку. Лучше их использовать в гаражных боксах, в которых работают с химикатами, ЛКМ.
3. Вихревые. Подходят для помещений, в которых регулярно проводятся сварочные работы.

Если гараж предназначен только для хранения транспортного средства и не предполагает выполнения в нём работ, то можно подобрать самый практичный и ходовой вариант – вытяжной канальный вентилятор. Это самая дешёвая конструкция, а по эксплуатации – менее сложная.

Для сооружения воздуховодов лучше применять асбестовые или оцинкованные трубы. Сквозную трубу можно монтировать сквозным способом, когда вентиляционную трубу проводят через пол гаража и выводят наружу сквозь кровлю, и настенным, когда в стену погреба заделывается вытяжная труба и выводится за границы постройки.

Обновление воздуха естественным образом как раз достигается установкой сквозной трубы. Возникает разница температур внутри гаража и снаружи. Если тягу нужно увеличить, то устанавливают на трубу дефлектор. Он будет предохранять проход от попадания в него пыли, грязи.

Выбираем тип вентиляции

Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:

Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.
Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.
Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования

Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств

В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.

Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.

Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага

А вытяжная труба поднимается на 50 см над уровнем крыши.

Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража

Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий

Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.

Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.

Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха

Это особенно важно зимой

Комбинированные вентиляционные системы

В проектах этого типа применяют естественный приток свежего воздуха. Для временного повышения производительности – устанавливают вентиляционную технику в канале вытяжки. Это решение дешевле по сравнению с комплексными технологиями. Но с его помощью можно получить хорошие результаты, если приходится использовать сложные воздуховоды.

Загрязнения быстро удаляются при наличии мощной приточно-вытяжной системы вентиляции в гараже

Такое оборудование потребляет электроэнергию, поэтому надо будет установить проводку, устройства защиты от бросков напряжения и перегрева мотора. При желании, комбинированную вентиляцию своими руками можно дополнить датчиками движения, таймерами. Они пригодятся для автоматизации запуска системы при въезде автомобиля, выключения после заданного интервала времени. Мощный канальный вентилятор обеспечит интенсивный забор воздуха из дальних частей объекта недвижимости

Естественная вентиляция

Естественная циркуляция воздушного потока основывается только на законах физики, аэродинамики. У входящего прохладного воздуха – пониженное давление. Он тяжелее комнатного, теплого и влажного, с давлением более высоким. За счет разницы температур, показателей давления происходит вытеснение застоявшегося теплого свежим тяжелым воздушным потоком. При условии, конечно, что система вентилирования налажена хорошо, на пути воздушных масс нет препятствий.

Это основной вариант организации проветривания гаража, требующий минимального вложения средств, сил. Воплощать его лучше всего еще на стадии строительства, когда можно беспроблемно установить вентиляционные трубы, отверстия.

К положительным моментам данного типа проветривания относится:

• доступная стоимость;
• простота самостоятельного монтажа.

Есть и отрицательные аспекты:

• летом при температуре воздуха выше, чем внутри гаража, тяга сведется к минимуму, а то и вовсе иссякнет, проветривание на этом закончится;
• перемена ветра может не лучшим образом сказаться на циркуляции воздушного потока внутри;
• небольших параметров гаража может не хватить для создания той разницы температур/давления, которые необходимы для хорошей конвекции воздуха.

Тем не менее, наличие естественной вентиляции – уже хорошо. Пусть с перебоями, но проветривание все же будет. Это гораздо лучше, чем отсутствие вообще какого-либо движения воздуха.

Чем черевато отсутствие циркуляции воздуха

Постоянное или периодическое обновление воздуха в подземном помещении необходимо для:

• Нормализации влажности;
• Обогащения воздуха кислородом;
• Поддержания оптимальной температуры.

Безусловно, главное предназначение погребов и подвалов — хранение съестных запасов. Влага — неизменный спутник любого подземного помещения, а для большинства овощей и фруктов — нежелательный фактор для длительного хранения.

Еще одна ценность подвала — наличие в любое время года оптимальной температуры. Эффективная вентиляция погреба —здесь чуть ли не первостепенная составляющая. Прохлада знойным летом и комфортное тепло зимой будут в вашем подвале залогом сохранности продуктов, а свежий воздух и оптимальная влажность — ему в том помощниками.

Схемы

Схем, по которым выполняется обустройство вентилирования подвала, три:

1. стандартная система с одной трубой для вытяжки воздуха;
2. установку двух труб — для отвода и поступления воздуха;
3. принудительная аэрация.

Выбирают одну из схем в зависимости от типа подвального помещения, его расположения.

В яме

Для небольших погребов с отдельным выходом на поверхность вентиляция делается из одной трубы, которая позволяет устроить циркуляцию так, как это необходимо. Температура воздуха в погребе всегда плюсовая, даже зимой.

Более тёплые слои поднимаются вверх, по вытяжной трубе уходят наружу. На их место приходят холодные воздушные массы, поступающие через приточные клапаны в двери или люке, а затем, по законам физики, опускаются вниз, к полу. По мере прогревания воздух снова прогревается, устремляется вверх, и цикл повторяется.

Для подвала площадью не более 10 кв. м берут трубу не менее 16 см в диаметре, делают её двухканальной.

Совет
Для эффективной циркуляции воздуха вентиляционный канал устанавливают на противоположной от входа стене, а воздушная среда в подвале полностью обновляется.

В гараже

Гараж нуждается в вентиляции так же, как любое помещение. Правильно организованная аэрация выводит из помещения вредные выхлопные газы, токсичные испарения, препятствует образованию конденсата на стенах и в смотровой яме. Автомобиль своевременно просушивается, металлические поверхности защищены от ржавчины.

Способы устройства вентиляции в гаражном помещении:

• Естественная вентиляция. Перфоратором вырезаются отверстия в стене: одно для поступления свежего воздуха на расстоянии 10–15 см от пола. Другое — для вывода отработанного воздуха в 10 см от потолка на противоположной стороне. Заводится за крышу минимум на полметра.

  В проёмы вставляется асбестовая или пластиковая труба, щели заделываются цементным раствором. Снаружи отверстия труб прикрываются решётками для защиты от грызунов и мусора.

• Принудительная вентиляция. Поступают по принципу естественной, но с установкой вентиляторов в проёмы. Такая система эффективнее, но дороже. Для подземных гаражей способ — единственно возможный.
• Комбинированный способ, когда совмещают принудительную вентиляцию с естественной. Воздух подаётся приточной трубой, а отвод осуществляется вентилятором.

В яме гаража

Вентиляция в гаражном подвале выполняет непрерывную подачу свежего воздуха, выводит неприятные запахи, влагу и испарения, предупреждает появление конденсата, что препятствует порче техники.

Воздухообмен обеспечивается естественным и принудительным типом вентиляции. Оба способа имеют свои достоинства и недостатки:

• Первая проста в установке, не требует больших расходов, но недостаточно эффективна, если помещение слишком большое.
• Вторая более надёжная, но требует покупки вентилятора.

Правила обустройства естественной вентиляции:

1. Трубы проводят в противоположных углах. Вытяжную трубу выводят сквозь пол и крышу гаража или вдоль любой стены протяжённостью не менее 3 метров. При этом край трубы находится на метр выше уровня гаража, дополнена дефлектором для улучшения тяги.
2. Край входной трубы размещают на 35–55 см выше уровня пола подвала и на расстоянии не менее 2 метров от пола к потолку.

Предлагаем к просмотру видео о вентиляционной системе в яме гаража:

В частном доме

Обустраивая вентиляцию подвала, находящегося в доме, учитывают площадь помещения. Для небольшого пространства с отдельным выходом на улицу достаточно установить естественную вентиляцию с одной трубой.

Если в погребе нет отдельного входа, обеспечивают воздухообмен двумя трубами в противоположных углах. Они выводятся следующими способами:

1. Вытяжную шахту проводят с наружной стороны здания, длина составляет 2 м от заборного отверстия. Край приточной трубы размещается на уровне цоколя.
2. Если другие постройки мешают выводу, воздуховод прокладывается сквозь крышу, при этом край вытяжки находится выше конька.

Виды вентиляции

Какой бы у вас ни был гараж, есть ли у него подвал или смотровая яма – вентиляция необходима обязательно.

Существует несколько видов вентиляции такого помещения.

Естественная

Естественная вентиляция – самый бюджетный вариант

Свежий воздух в гараж поступает из-за разницы температур на улице и внутри помещения. Для естественной циркуляции воздуха необходимо предусмотреть 2 вентиляционных отверстия – приточное и вытяжное. Обновление воздуха поможет ускорить дефлектор, размещённый в вытяжном отверстии. Поблизости от этого устройства создаётся участок низкого давления, что позволяет быстро удалять воздух.

Воздушные потоки перемещаются благодаря обычным физическим законам:

1. Разница в плотности холодного и нагретого воздуха.
2. Воздействие потоков ветра.
3. Перемещение воздушных масс в результате взаимодействия высокого и низкого давления.

При использовании естественной вентиляции не забывайте:

1. В летнее время циркуляция воздуха заметно снижается.
2. Из-за резкого изменения давления могут появляться сквозняки.
3. Необходимо постоянно контролировать состояние вентиляционных отверстий и при необходимости их чистить.

Такая вентиляция в основном подойдёт тем, кто не хочет тратить много денег.

Принудительная

Принудительная вентиляция требует тщательного проектирования

Даёт возможность частично или полностью отказаться от дополнительного обогрева гаража, доводя температуру воздуха до 5 градусов тепла. Приточная часть содержит в своём составе фильтр, вентилятор и электрокалорифер. Воздух удаляется из помещения с помощью осевого или канального вентилятора, который установлен в воздуховоде. Перед поступлением воздуха в помещение он проходит фильтр и подогревается калорифером. Удаление отработанного воздуха производится при работе канальных вентиляторов.

Принудительный воздухообмен во время проектирования требует правильных расчётов по точному определению необходимому сечению воздуховода, мощности вентилятора и других рабочих параметров. Чаще всего создают вентиляционные каналы сечением 160-180 мм

Для такой конструкции важно правильно поместить отверстия в разных концах помещения по диагонали

Комбинированная

Комбинированная вентиляция отличается от естественной наличием дополнительного оборудования

Разновидность естественной вентиляции, она отличается только удалением отработанного воздуха – процесс происходит с помощью дополнительного оборудования. При этом способе на вытяжном отверстии ставят электровентилятор. Способ проветривания независим от изменений природы и требует меньших затрат, чем принудительная вентиляция. Минус этого метода в том, что поток воздуха не очищается и не подогревается, а за вентиляционными каналами нужно постоянно следить и очищать их от грязи и наледи.

Приточная

Приточная вентиляция не удаляет отработанный воздух, а обновляет его

В этом названии слово «приточно» сообщает, что основная функция вентиляции заключается не в удалении отработанного воздуха, а только в обновлении его объёма с помощью закачки свежего.

Конструкция такой вентиляции выставляет собственные требования:

• Вентиляционные выходы, в отличие от вытяжной системы, должны находиться невысоко, в идеале – максимум на высоте 30-50 см от пола.
• Выходы в этой системе нужно делать в 2 раза шире, чем при устройстве вытяжной вентиляции.
• Каналы нужно размещать так, чтобы потоки ветра почаще задували в них. Поступление свежего воздуха в помещение удобней всего организовать, установив внизу ворот решётку. Если у вас длинный гараж, то лучше всего разместить вентиляционные каналы в длинной стене по центру гаража.

В стене в подходящем месте проделывают отверстия, а в них устанавливают гофрированные трубы. Учтите, что для хорошей производительности такой системы необходимо создать максимальную разность высот между каналами, для этого придётся найти длинную трубу. Но при низкой кровле гаража можно сделать гофрированную трубу выше, удлинив её пластиковой трубой. В результате мы сможет получить необходимую разность высоты.

Зачем гаражу нужна вытяжка

Вытяжки в гаражах встречаются чаще, чем смотровые ямы в них. Отсутствие приточных дефлекторов и вытяжных труб говорит о том, что гараж либо не эксплуатируется, либо его хозяин тяжело болен. Скорее всего, въезд в него зарос травой или завален снегом, счищенным от соседних ворот. И если летом в нём царит затхлость и запустение, то весной и осенью – сырость и плесень превращает все его внутреннее содержание в ржавый и ненужный хлам.

Однажды, приобретя такую несуразную постройку, её владелец волей-неволей начинает размышлять над вопросом, как сделать вытяжку в гараже правильно. Вот именно в этом случае следует сопоставить все исходные данные, позволяющие принять решение о том — нужна ли вытяжка в гараже. Для корректного решения любой функции нужны верные аргументы:

• помещение будет использоваться постоянно с ежедневными поездками;
• в нём будут все инженерные коммуникации;
• будет обустроен погреб, который должен исполнять свои прямые обязанности;
• смотровая яма станет обязательным атрибутом всего гаражного комплекса;
• машина будет ставиться эпизодически;
• будут обустроены погреб и смотровая яма;
• погреб задействован не будет;
• машина не будет храниться в гараже. Её нахождение там будет лишь редкой, вынужденной мерой;
• погреб и смотровая яма использоваться по назначению не будут. Их обустройство вызвано лишь желанием поддержать общий порядок в своём хозяйстве.

Для каждого из этих случаев использования собственности потребуется и своё обустройство. В том числе и наличие правильно организованной вытяжки для конкретного случая. И если в первом варианте не обойтись без организации функциональной приточно-вытяжной вентиляции, то в последнем – все проблемы решит естественная вентиляция.

Важно: при решении задачи о том, как правильно сделать вытяжку в гараже следует иметь ввиду, что рекомендуемые СНиПом объёмы воздухообмена необходимо соотносить с функцией вентилируемого помещения. Воздухообмен в 60-м3/час на 1-го человека, рекомендуется им только для жилого помещения. Гараж и тем более погреб к таким помещениям не относится

Даже для спальни рекомендуется только 30-м3/час на 1-го человека

Гараж и тем более погреб к таким помещениям не относится. Даже для спальни рекомендуется только 30-м3/час на 1-го человека.

Организация вентиляции погребе в гаражном помещении естественным способом

Естественный воздухообмен основан на перекрестных потоках – снизу-вверх и по горизонтали. Приточная шахта монтируется на расстоянии 200-500 мм от плоскости цементно-песчаной стяжки пола, вытяжная располагается ближе к потолку. Оптимальное сечение труб – от 100 до 200 см². Технология монтажа вентиляционной системы естественного типа состоит из следующих переходов:

• Зафиксировать вытяжную шахту на высоте 1,5-2 метра от пола. Второй конец выходит наружу и должен быть выше края кровли на 300-500 мм. Если вентканал проходит по задней стенке гаражного строения, то его следует теплоизолировать.
• В противоположном углу установить приточную шахту на расстоянии 300-500 мм от пола. С наружной стороны стены она должна выходить на высоту 250-500 мм.
• Чтобы вентиляция погреба с двумя трубами не стала местом доступа для грызунов, каналы нужно закрыть металлической сеткой.

По причине выпадения конденсата при разнице температур идеальным решением стал бы конусооборазный потолок подвального помещения, в центре которого стояла труба для выхода испарений. Но на такой вариант вряд ли кто пойдет, поэтому вышеописанная технология наиболее приемлема.

Вентиляция гаража со смотровой ямой

В смотровой яме без вентиляции воздух не циркулирует и застаивается, накапливая сырость и затхлость, что пагубно влияет на днище автомобиля, запчасти и инструменты. Организации естественной вентиляции будет достаточно для решения данной проблемы — приточная труба просто опускается непосредственно в яму. Можно сделать автономную вентиляционную систему смотровой ямы, расположив вентканалы (d = 10 см) по стандартной схеме:

• в противоположных углах ямы;
• один — на расстоянии 0,1 м от пола ямы;
• второй — на 0,1 м ниже пола гаража;
• выходы каналов на улице необходимо защитить от осадков, мусора, грызунов.

Зимой яму лучше всего закрывать, чтобы не скапливать мусор и сырость от въезжающего автомобиля.

Зачем нужна вытяжка

Основная задача вентиляции подвала – увеличить срок хранения продуктов, которые находятся в помещении. Качественно выполненная вытяжка поможет предупредить целый ряд факторов, негативно влияющих на зимние заготовки:

• В случае недостаточного воздухообмена различные поверхности интенсивно покрываются конденсатом. Металлические элементы при таких условиях начинают ржаветь, а деревянные – гнить. Также повышается влажность, которая способствует развитию грибка и плесени.
• Зимой температура внутри погреба значительно превосходит показатели гаража. Если не оборудовать вентиляцию, теплый воздух будет постоянно подниматься, вынося с собой конденсат. В результате на кузове машины появятся следы коррозии.
• При недостаточном вентилировании подвала гаража все припасы, которые в нем хранятся, станут токсичными. Это объясняется работой заведенного двигателя. Также в подвал могут проникать ядовитые испарения от разных технических жидкостей. Вентиляционная система обеспечит полноценное устранение загрязненного воздуха.

Правильно обустроенная система воздухообмена позволит избежать таких неблагоприятных факторов.

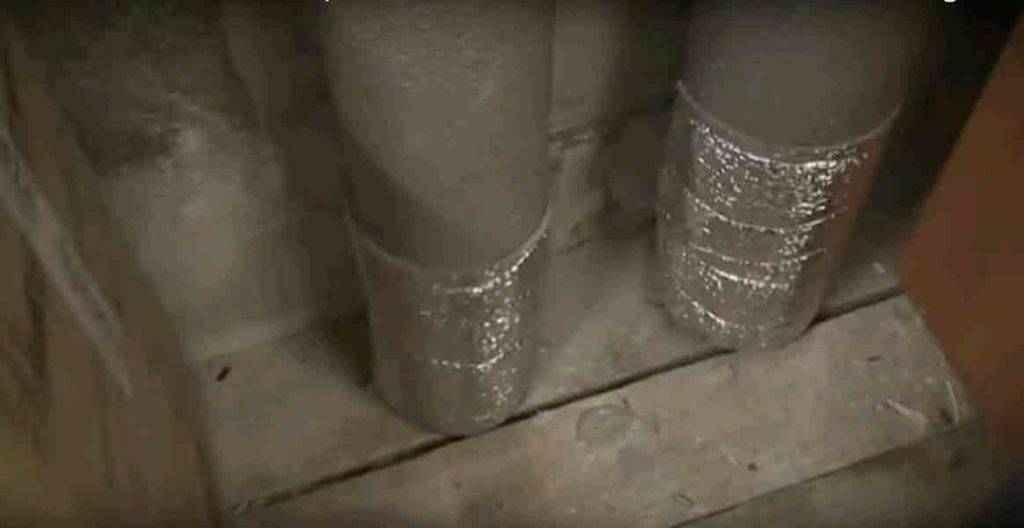

Вентиляция погреба с двумя трубами

Как работает вентиляция погреба? Принцип работы вентиляции предельно прост — по одной трубе воздух извне поступает внутрь помещения, а по другой — покидает его.

Если бы все так было просто — наверное не стоило бы начинать писать данную статью, а потому — рассмотрим тонкости и нюансы как делается вентиляция своими руками.

Теоретически, диаметры или точнее сказать площадь сечения приточной и вытяжной труб должны быть равными. Будем считать это первым правилом эффективной вентиляция в погребе. Данное условие обеспечит равномерный обмен воздуха внутри, предотвратит переохлаждение зимой и исключит застой воздуха летом.

Второе правило, как сделать вентиляцию в погребе — максимально удалить друг от друга вытяжную и приточную трубы.. В идеале — располагаться они должны в противоположных углах. Это обеспечит максимальный охват помещения и исключит образование зон с застоявшимся воздухом.

Третье — располагайте трубы на разной высоте. Как известно, движение воздуха происходит за счет разряжения, которое создается за счет размещения выходного отверстия приточной трубы гораздо ниже вытяжной.

Четвертое правило, по которому работает вентиляция в погребе — высота трубы над поверхностью земли должна быть не менее полутора метров. В случае размещения над подвалом еще одного помещения (например, гаража) — вытяжная труба должна быть обязательно выше конька крыши. При этом варианте приточная труба может располагаться даже в цоколе здания. Не забудьте позаботиться об ограничении доступа к воздуховоду. Сетка или решетка не пропустят в подвал ни мелких грызунов, ни любопытных птиц. Зонтик на вытяжной трубе или дефлектор — не только не дадут проникнуть внутрь дождю и снегу, но и создадут в системе дополнительную тягу.

Пятое — вентиляция не любит препятствий. Это означает, что следует стремиться к минимальному количеству поворотов, изгибов и изменений диаметра вытяжной и нагнетательной труб.

Шестое правило, на которых работает вентиляция в погребе забота о её теплоизоляции. Это исключит образование конденсата внутри трубы и, как следствие, — попадание его в подвал.

Возможны варианты, когда роль вытяжной трубы играют люки (лазы) в подвалы. С определенной периодичностью их оставляют открытыми и воздух обновляется, а вентиляция происходит уже за счет помещения, расположенного выше или непосредственно за счет улицы.

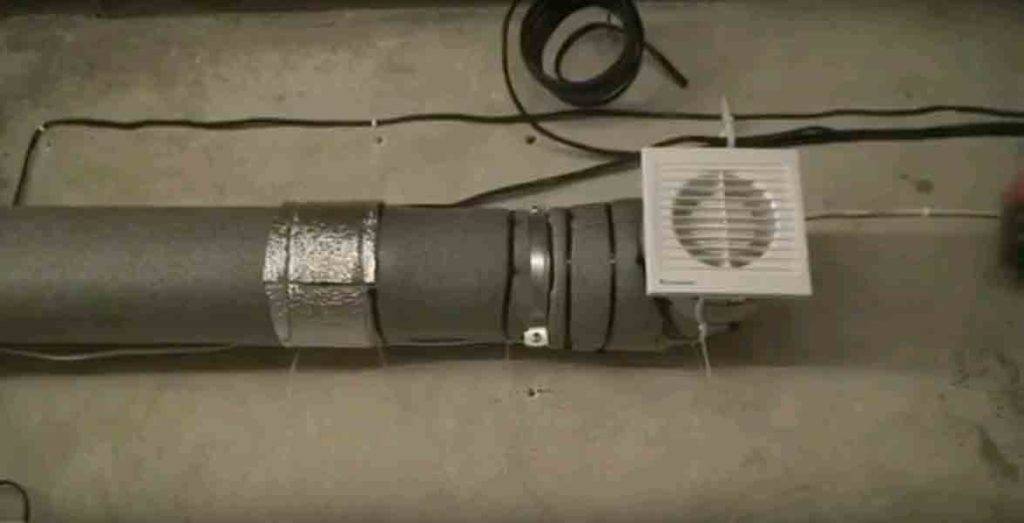

Вытяжной вентилятор для вытяжки
