Последовательность сборки гидроаккумулятора VAREM UO24

Рекомендации по эксплуатации

После того, как , его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее частая поломка в гидробаках – разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены.

К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:

1. Отключить гидробак от водопровода и электропитания.
2. Отвинтить болты, которые удерживают горловину устройства.
3. Удалить испорченную мембрану.
4. Установить новую мембрану.
5. Собрать устройство в обратном порядке.
6. Выполнить установку и подключение гидробака.

По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.

Заменить мембрану гидроаккумулятора относительно несложно, однако нужно позаботиться о том, чтобы новая мембрана была такой же как прежняя

Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора – неправильное использование герметизирующих средств.

Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.

Основные правила установки параметров

В новом оборудовании обычно установлены заводские настройки, однако лучше их проконтролировать.

Так как в случае поломки новой системы водоподачи (при неправильно установленной начальной регулировке) есть возможность отказа от использования оборудования и возврат финансов.

Перед настройкой следует знать рекомендуемые параметры для установления допустимого давления. Его вычисление проводится с учётом предполагаемого применения (частота использования, время года эксплуатации и т. д.)

Вычисление проводится в 3 шага. Определяются давление воды внутри гидроаккумулятора, а также уровень запуска помпы и выключения насоса, каждый из которых имеет свои особенности.

Внутри емкости

Показатель внутри ёмкости должен быть выше, чем в наивысшей точке расхода — к длине труб верхней точки расхода воды нужно добавить 6, а затем разделить на 10.

Но если точек употребления много или существует большое разветвление трубопровода, то следует провести расчёт:

Вид оборудования	Коэффициент использования, Cx	Количество каждого вида, n	Произведение Cx*n
Туалет	3
Душ	2
Ванная	2
Кран в раковине	6
Биде	1
Кран в кухне	2
Стиральная машина	2
Машина для мытья посуды	2
Кран для полива	2
Суммарный коэффициент Су равен = ______

1. Определить общее количество расхода воды, то есть составить перечень квартир, использующих воду в доме, и указать количество каждого технического оснащения.
2. Заполнить таблицу и вывести показатель.
3. С помощью таблицы, которая представлена ниже, определить значение максимального расхода воды. Если число нечётное, то нужно выбрать максимально приближённую цифру.

Су	4	6	8	10	12	14	16	18	20	25	30	35
	12	18	24	30	36	40,8	46,8	51	55,8	67,8	78	87,6

Следует помнить, что если значение слишком низкое, то вода не станет поступать к приборам. Если оно высокое — гидроаккумулятор будет постоянно пустой, а также существует риск разрыва мембраны.

Уровень запуска помпы и отметки выключения

Включение рассчитывается путём суммирования следующих значений:

• необходимый напор в верхней точке расхода воды;
• разница между наивысшей точкой подачи воды и месторасположением насоса.

Для вычисления давления в последней точке используется формула: давление = (дистанция к верхней точке расхода +6)/10.

Верхней точкой забора считается ванная комната на верхнем этаже. Находится отрезок пути от него до места установки насоса. Чем больше расстояние, тем сильнее напор необходим для подъема воды. Например, для здания в 2 этажа значение будет 7 м, то есть P = (7+6)/10 = 1,3 атмосферы.

Отключение рассчитывается так: к давлению отключения добавляют 1 и вычитают 1,5 бар. Значение выключения определяют с помощью манометра, а затем проводят расчёт.

Если при выключении насоса натиск составляет больше, чем максимально возможное давление, значит анализ выполнен неправильно.

Зачем нужно выполнять регулировку давления воды

Для согласованной работы гидроаккумуляторы оборудуют клапаном для защиты от избыточного давления, узлом управления. С помощью фланцев, выводных штуцеров (тройников) с уплотнительными муфтами бак подключают к магистрали.

Главный элемент узла управления — реле контроля давления. На него возложены следующие функции:

• Запуск (остановка) водяного насоса;
• Контроль уровней воды в баке, защита от перелива, от уровня, ниже минимально допустимого;
• Защита от перегрузок, оптимальная частота запуска насоса;
• Продление срока службы мембраны внутри гидроаккумулятора.

Для визуального контроля величины давления используют манометр; если его нет в комплекте — покупают отдельно. Большую часть времени устройство находится в режиме ожидания.

Мембрана в баке поддерживает стабильное давление при изменении уровня жидкости, регулирует промежуток времени между включениями.

• Предельная частота — 30 срабатываний в течение часа;
• Большая частота приводит к перегрузкам,
• Преждевременному износу контактов,
• Выходу контроллера из строя.

С наружной насосной станцией реле идет в комплекте, а с погружным насосом — отдельно.

Рабочие элементы приспособления и функционирование

С точки зрения конструкционных особенностей реле является блоком небольших размеров, оснащенным специальными пружинами. Первая из них определяет границу максимального давления, а вторая – минимального. Настройка производится при помощи вспомогательных гаек, размещенных внутри корпуса.

Ознакомление с внутренним строением устройства

Рабочие пружины соединены с мембраной, которая реагирует на скачки давления тем либо иным образом. Превышение максимальных показателей приводит к сжатию спирали из металла, а уменьшение – к растяжению. Благодаря такому устройству, в контактной группе осуществляется смыкание и размыкание контактов в определенный момент.

Расположение прибора в общей схеме

Принцип работы реле давления для гидроаккумулятора заключается в следующем. В мембранный бак поступает вода до полного его заполнения, что приводит к росту давления. С достижением максимально допустимого уровня насос прекращает качать жидкость.

По мере расхода воды давление в системе падает. При преодолении нижнего уровня оборудование вновь включится. Циклы включения и выключения повторяются снова и снова, пока элементы системы будут находиться в рабочем состоянии.

Схема подключения при наличии сливного крана в системе

Обычно реле состоит из следующих элементов:

• корпуса из пластика;
• резиновой мембраны;
• поршня из латуни;
• мембранной крышки;
• шпилек с резьбой;
• металлической пластины;
• муфты для крепления кабеля;
• колодки для клемм;
• шарнирной платформы;
• регулировочных пружин;
• контактного узла.

С помощью манометра можно визуально определить давление

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на реле водяного давления, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя. Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

• насос,
• гидроаккумулятор,
• реле давления,
• обратный клапан,
• манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода. Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

• один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
• к выводам на четверть дюйма подключаются манометр и реле давления;
• остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Эксплуатация и ремонт

По мере проникновения внутрь гидроаккумулятора вода приносит с собой воздух. Для предотвращения подобного предлагаемые сегодня модели оснащены клапаном стравливания. Для эффективной работы от пользователя требуется время от времени открывать его.

Знакомясь с инструкцией, можно заметить, что там могут быть предусмотрены и другие действия, которые должны быть выполнены владельцем.

Явной подсказкой о том, что гидроаккумулятор вышел из строя, может выступать наличие течи в виде маленьких или прерывистых струек, а также резких перепадов в показаниях манометра. В подобных ситуациях необходимо надавить на золотник, имеющий вид клапана, который определяет направление движения воды.

Обязательно нужно удалить остатки воздуха! Если видно, что стрелка изменила свое положение на нижнее, то это указывает на то, что количество воздуха небольшое. Если из оборудования был удалён весь воздух, но течь не прекращается, то можно сделать вывод, что причина неисправности заключается в поврежденной мембране.

Чтобы аппарат смог исправно выполнять свою задачу при наличии поврежденной мембраны или каучукового баллона, необходимо приобрести новое изделие. За покупкой подобных элементов следует обратиться в специализированные магазины, занимающиеся продажей гидроаккумуляторов.

Как выбрать гидроаккумулятор для систем водоснабжения частного дома

Перед покупкой следует рассмотреть все параметры гидробака

Особое внимание стоит обратить на:

• объем резервуара;
• тип расположения;
• тип накопления энергии;
• номинальное давление;
• стоимость выбранной модели.

При покупке следует поинтересоваться у продавца-консультанта о наличии и стоимости сменных мембран или баллонов на выбранную модель и насколько они доступны в принципе. Нелишним будет проверить сопроводительную документацию и сертификат соответствия, а так же уточнить сроки гарантии на устройство.

Важная информация! Если планируется самостоятельная установка, нужно узнать, не является ли это поводом обнуления гарантийных обязательств. Некоторые производители обязывают покупателей нанимать профессиональных монтажников – это прописывается одним из пунктов договора о гарантийном обслуживании.

Довольно сложно разобраться в ассортименте подобной продукции. Сегодня на прилавках магазинов представлены изделия различных фирм. Для того, чтобы помочь читателю, рассмотрим наиболее известные и популярные среди населения.

Устройство реле гидроаккумулятора

Прибор выполнен в виде коробочки небольших размеров. Она подсоединяется к штуцеру тройника на выходе емкости. Для подключения к сети крышку снимают.

В конструкцию входят следующие детали:

• Корпус — основа прибора; к нему крепятся все остальные элементы; он выполнен из металла, пластика;
• Чувствительная мембрана;
• Поршень;
• Шпильки с резьбой, регулировочными гайками;
• Пружины;
• Металлические пластины;
• Шарнирная платформа;
• Клеммы, уплотнительные муфты для электрического кабеля;
• Фланец для подсоединения;
• Крышка.

Описанное внутреннее строение имеют приборы механического типа. Производители постоянно совершенствуют свои изделия, поэтому конкретная модель может иметь несущественные отличия.

В электронных моделях вместо пружин, рычагов, пластин используют транзисторы, микросхемы. Такие устройства имеют меньшую массу, габариты, более функциональны, рассчитаны на давление до 10 бар.

Они контролируют давление, осуществляют защиту по целому ряду параметров. Для считывания показателей используют цифровое табло, для настройки — несколько кнопок.

Автоматика для насоса с гидроаккумулятором и реле давления

Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

Гидроаккумулятор в системе водоснабжения

Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:

• Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
• Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.

Для защиты от возможности появления сухого хода используется автоматика:

• Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
• Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.

Какое давление должно быть в гидроаккумуляторе и как накачать

Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.

Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.
Подключение к насосу

Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.

Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.

Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.

Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.

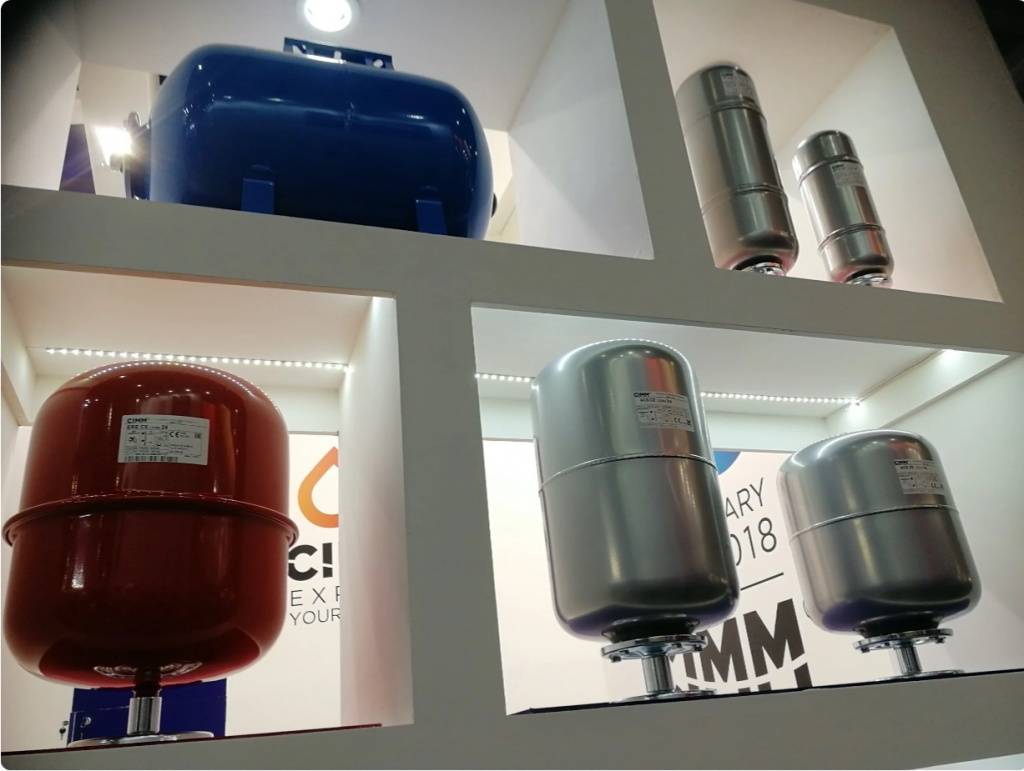

Какой марки бак аккумулятор выбрать

Распространенные марки на рынке:

• ДЖИЛЕКС – недорогой бренд, имеющий вопросы по качеству. Часто требует кустарных усовершенствований, в частности уплотнения (встречаются неровности эмали в местах прижатия), подтяжки болтов фланца, который прогнивает. Плюсы: низкая цена;
• Aquasystem – производятся в России из итальянских комплектующих. Большой ассортимент, приемлемое качество, средняя цена. Часто мембрана из EPDM (этиленпропиленовый каучук), это стандарт, но есть материалы и лучше (бутилкаучук);
• WESTER аналог Аквасистем, иногда чуть дешевле. У Вестер отзывы схожие;
• Zilmet, Varem – зарекомендовали себя хорошо, высокий ценовой диапазон, бутиловая мембрана, что намного лучше. У Варем цена ниже;
• Reflex – позиционируется как немецкая марка, но гидроаккумуляторы собирают в РФ. У Рефлекс высокая цена, неплохое качество;
• Беламос – позиционируется как дешевый бренд, но в этом сегменте он лучше подобных;
• WWQ – твердый середнячок, несмотря на китайское изготовление, доступная стоимость;
• Калибр – есть замечания, но в целом отзывы не плохие, что вместе с низкой ценой делает покупку практичной;
• Unipump – сегмент средних цен. Отзывы о продукции Юнипамп разнятся;
• Cimm – надежная продукция в среднем ценовом сегменте.

Как выбрать:

• Гидроаккумулятор должен иметь гигиенические сертификаты, назначение для питьевой воды;
• мембраны из бутилкаучука лучше EPDM;
• желательно запасные мембраны, фланцы;
• качественный фланец – из оцинкованной или нержавеющей стали толще 1 мм. Впрочем, пластиковые элементы ставят и на качественные изделия, так как они не корродируют, но есть риск растрескивания;
• диаметр патрубка должен как можно точнее подходить для труб системы, но также используют переходники.

Принцип работы гидроаккумулятора

Принцип работы гидроаккумулятора.

Когда внутри конструкции имеется воздух, показатель штатного давления составляет 1,5 атм. При включении насосного оборудования в емкость закачивается вода. Чем больше жидкости поступает, тем сильнее сжимается свободное пространство гидробака.

Когда давление достигает заданного уровня (для 1-этажных дач – 2,8-3 атм.), происходит отключение насоса, что стабилизирует рабочий процесс. Если в это время открыть кран, вода будет поступать из резервуара, пока уровень давления в водопроводе не снизится до 1,6-1,8 атм. После этого включается электронасос и заново запускается весь цикл.

За включение поверхностного и глубинного насосов в зависимости от указанных показателей отвечает автоматика. Это манометр и реле давления, благодаря которым оптимизируется работа оборудования.

Схема подключения

Если владелец решил своими силами выполнить монтаж гидроаккумулятора, то реализовать подобный замысел не всем будет под силу с первого раза правильно. Чтобы подключить оборудование в соответствии с технологией проведения подобных работ, необходимо соблюсти все условия и теоретически подготовиться монтажу.

Выполнения каких же операций требует схема водоснабжения частного дома с гидроаккумулятором? Об этом будет рассказано далее.

Чаще всего используют два метода подключения гидроаккумулятора к системе водоснабжения: посредством погружного и поверхностного насоса.

Использование погружного насоса

Подобное оборудование часто именуют глубинным. Чаще всего для размещения насоса этого типа отводится место в скважине, колодце или ином месте, предназначенном для забора воды. Для вывода жидкости на дачном участке с минимальными затратами времени можно использовать специальные типы погружных насосов — дренажные.

Особое внимание следует уделить соблюдению требований установки обратного клапана для подобного типа насосов. Этот элемент позволяет предотвратить отток жидкости в обратном направлении

Местом монтажа этого клапана служит скважинный насос. Затем уже переходят к подключению насосной станции с гидроаккумулятором. Завершаются же работы осмотром системы для выявления негерметичных участков.

Использование поверхностного насоса

При подобном варианте необходимо специальное приспособление — штуцер, имеющий 5 выходов. Вдобавок к этому придется приобрести реле давления и манометр. Штуцер имеет вид резьбового соединения, используемого для присоединения насоса к бачку гидроаккумулятора. После этого переходят к установке на него манометра и реле давления. Следует в обязательном порядке позаботиться об обеспечении герметичности каждого соединения на резьбе. В качестве материала, который способен решить эту задчу, используется фум лента.

Как настроить систему на 50 литров?

После проведения вычислений, необходимо измерить показатель напора воздуха внутри станции, значение которого не должно превышать 1,5 атм.

Именно такой показатель обеспечит хороший напор воды. Чем больше параметр, тем меньше воды может поступать.

Для замера можно использовать манометр для автомобиля, который помогает рассчитать показатель с наименьшей неточностью.

После определения давления воздуха необходимо:

1. Запустить помпу для установления напора в системе.
2. Определить, на какой отметке манометра происходит выключение.
3. Установить отметку отключения механизма.
4. Включить кран для того, чтобы гидроаккумулятор избавился от влаги, и зафиксировать показатель.
5. Подогнать малую пружину под образованные пороги.

Показатель	Действие	Результат
3.2-3,3	Вращение винта на малой пружине до полного отключения мотора.	Уменьшение показателя
Менее 2	Добавить давления	Увеличение показателя

Рекомендуемое значение — 2 атмосфера.

Придерживаясь этих рекомендаций, можно установить приемлемые показатели системы водоснабжения.

Принцип работы механического реле

Независимо от вида исполнения контроллер давления управляет насосом. Механизм отслеживает уровень воды в гидроаккумуляторе.

Реле работает в цикле, состоящем из нескольких повторяющихся действий:

• Воды в гидроаккумуляторе нет, система опустошена: мембрана смещается, замыкает контакты насоса, он включается, начинает качать воду; давление P_start регулируют растяжением (сжатием) большой пружины;
• Вода по трубам заполняет систему, давление в ней постепенно повышается; когда оно достигнет значения P_stop, мембрана смещается, разъединяет контакты. Насос отключается, воду больше не подкачивает. Величина P_stop— разность между наибольшим и наименьшим значениями давления. Регулируют его с помощью малой пружины;
• Когда в квартире набирают воду в чайник, принимают душ, включают стиральную машину — вода расходуется, напор постепенно ослабевает, мембрана изгибается. Когда давление окажется ниже P_min, изгиб мембраны достигнет такого значения, что контакты насоса сомкнутся, он заработает, снова наполняя систему; при отсутствии реле пришлось бы вручную включать насос, ждать заполнения системы, отключать его.
