Полиэтиленовые трубы: инструкция по соединению- Обзор +Видео

Как соединить пластиковую трубу с металлической в канализации

Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе – обеспечение герметичности.

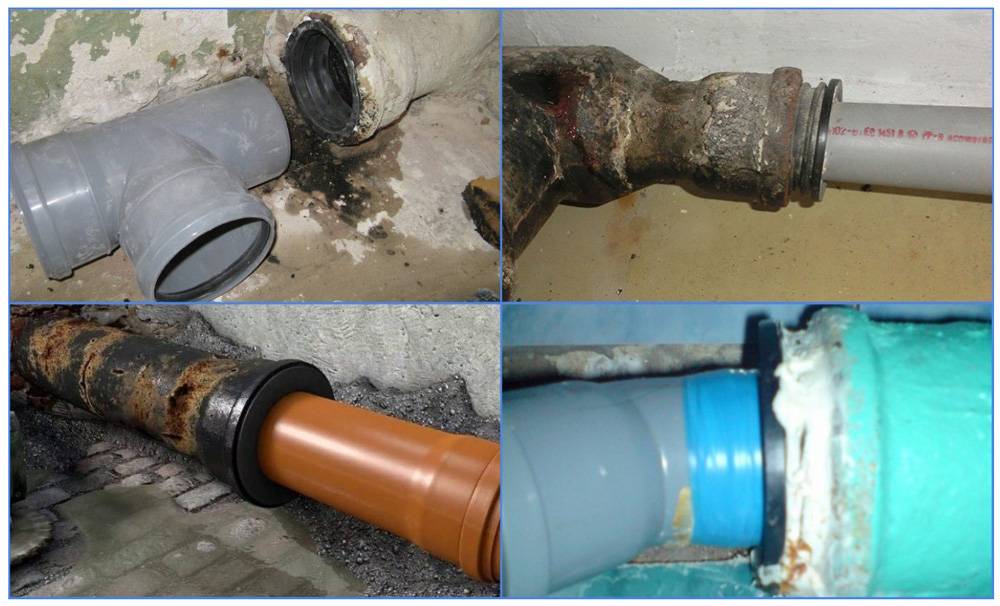

Рис. 11 Примеры как соединить пластиковую трубу с металлической посредством манжет

Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:

Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.

Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.

Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.

Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.

Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.

Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками

Технология монтажа полиэтиленовых труб

Прокладка полиэтиленовых труб начинается с подсчета количества необходимых материалов. Оно зависит от протяженности трубопровода, наличия углов и перепадов трассы. Подготовка общие правила монтажа ПЭ выглядят следующим образом:

  1. Отключите подачу воды. Опираясь на проект, подготовьте материалы.
  2. Если Ваш дом имеет автономную сеть отопления, монтаж производите по направлению от отопительного котла.
  3. Подготовленные отрезки труб спаивайте между собой в трубопровод паяльной лампой, с его же помощью соединяйте ПЭ-трубы с фитингами и металлическими трубами. Если вы производите паяльные работы своими руками впервые, тщательно ознакомьтесь с инструкцией к инструменту, посмотрите советы и видео-рекомендации в интернете.

Монтаж труб с использованием сварочного оборудования

Соединение трубы бытового трубопровода с ПЭ фитингом методом сварки

Соединение полиэтиленовых труб можно проводить и методом сварки. Последовательность монтажа такова:

  1. Нарежьте необходимое количество отрезков труб. Под углом 45 с торца трубы снимите фаску.
  2. Обработанный конец трубы разместите на насадке паяльной лампы нужного диаметра. Одновременно с этим на другую насадку оденьте соединительный фитинг.
  3. Осуществите кратковременный нагрев обеих деталей, снимите с паяльника и соедините.

Следите, чтобы нагревание фитинга и трубы происходило синхронно, а выбранная температура была равна 270 С – это важный момент монтажа.

  1. Обеспечьте получившемуся соединению естественное остывание, без каких-либо посторонних воздействий, иначе качество шва значительно снижается.
  2. Действуя таким образом, последовательно соедините все трубы с фитингами и радиаторами. На выходе, у котла, сварочные работы заканчиваются.
  3. Возобновите подачу воды в систему, включите обогревательный котел. Оцените качество всех стыков – не сочится ли из них вода. Если вы не обнаружили протечек, можете выставлять на котле рабочее давление и спускать из радиаторов воздух.

Фитинги для полиэтиленовых труб: их особенности и правила установки

Компрессионные фитинги для соединения полиэтиленовых труб

Укладка полиэтиленовых труб, а также ремонт уже функционирующих трубопроводов осуществляется с применением различных соединительных фитингов. Соединение труб из полиэтилена происходит одним из следующих способов:

  • сваркой;
  • склейкой;
  • с помощью механического резьбового соединения.

Исходя из перечисленных методов монтажа, все фитинги можно классифицировать в зависимости от способа их установки:

  • электросварные фитинги;
  • компрессионные;
  • литые ПВХ-фитинги без электроспирали (спиготы);
  • редукционные.

О том, как соединить полиэтиленовые трубы, используя те или иные соединительные детали, расскажем поподробнее:

  1. Электросварные фасонные изделия, предназначенные для монтажа труб из ПЭ, снабжаются закладными нагревательными элементами из проволоки. Если данную проволоку нагреть электричеством, полиэтилен постепенно оплавится и в результате образует однородное надежное соединение в месте стыка труб. Современные сварочные аппараты позволяют установить корректное время и электронапряжение сварки, что повышает качество соединений.

С помощью муфты с закладным нагревательным элементом можно легко соединить полиэтиленовые трубы с различным внутренним диаметром, что невозможно при стыковой сварке этих же труб

  1. Фитинги для ПЭ-труб компрессионные изготавливаются с похожим принципом, что и такие же фитинги для медных и металлопластиковых труб. Основным отличием является лишь используемый сырьевой материал. Компрессионные соединители просты в монтаже и не потребуют от вас подготовки и применения специфического инструмента.
  2. Литые фитинги-спиготы понадобятся, если вы соединяете полиэтиленовые трубы методом стыковой сварки. В данном случае торцы свариваемых труб нужно нагревать до тех пор, пока они не обретут вязкость и умеренную текучесть. Затем торцы элементов трубопровода совместить под давлением. После остывания сварной шов имеет однородную с самими трубами структуру.
  3. Если же вы монтируете трубопровод, в котором трубы имеют разный диаметр, без редукционных (резьбовых) фитингов не обойтись, ведь они оснащаются резьбой. Они применяются и при соединении труб с радиаторами, водораспределительными устройствами, счетчиками и другим оборудованием.

Зная, какой вид фитингов и когда применить, а также учитывая наши инструкции, вы легко можете провести монтаж полиэтиленовых труб своими руками. При этом владение особыми навыками или какие-то критические усилия вовсе не потребуются.

Как соединить полиэтиленовую трубу с полипропиленовой

Для соединения таких труб нужно использовать специальные фитинги. Необходимо такое соединение в тех случаях, когда ввод в дом воды был осуществлен трубами ПНД, а дальнейшая разводка воды внутри дома осуществляется полипропиленовыми трубами. Так, можно выделить 2 типа соединений:

  1. В первом случае к трубе ПНД прикрепляете муфту с резьбой, где с одной стороны будет зажимное соединение, а на полипропиленовую, соответственно, подобную муфту. Вот только с одной стороны будет паечный стык, а с другой – резьбовой. В обоих случаях для резьбы используется ФУМ-лента или пакля для уплотнения стыковки и во избежание течи.
  2. В другом случае применяется фланцевое соединение. Между фланцами устанавливается резиновый уплотнитель. Между собой фланцы стягиваются болтами.

Фланцевое соединение

Труба пнд водопроводная – размеры и цены

Если вам нужна напорная труба пнд, то по толщине она значительно больше, чем безнапорные изделия. Например, в случае самотечной канализации применяют трубы с показателями  SDR от 26 до 41, а для слабонапорного водопровода малоэтажного здания вполне подойдут трубы —  SDR  21-26.

Если есть необходимость в обеспечении высокого давления для магистрального водопровода или чтобы устроить канализационный напорный коллектор, показатели  SDR должны быть не более девяти.

Выбирая трубы ПНД для проложения канализации, размер и цена будет зависеть от того, что изделие с большим диаметром и большей толщиной стенки будет стоить выше. Это касается и других ПЭ труб.

Наши советы

Прежде чем приступить к процессу спаивания труб, лучше выполнить парочку тренировочных стыков. Проще работать с небольшими соединениями, установив аппарат для сварки прямо на столе. Так можно проверить, насколько правильно выполняется спайка труб.

А вот присоединять элементы к частично готовому трубопроводу будет сложнее:

  1. На трубу из полипропилена надеть насадку паяльника, в другую часть вставить тройник, держа сварочный аппарат на весу.
  2. При подготовке магистрального водопровода обязательно чередование последующих соединений. На труднодоступных участках лучше избегать стыковочных работ из-за сложности пользования паяльником.
  3. Материал должен быть сухим и чистым, потому что присутствие грязи и воды снизит качество стыка. Известно, что материал, если он мокрый, может деформироваться при нагревании.
  4. Все изделия (трубы, фитинги) приобретать от одного изготовителя, потому что химический состав элементов от разных производителей может отличаться, что в конечном итоге приведет к негерметичному соединению.
  5. Температурный режим в помещении, где ведутся работы с полипропиленом, должен быть оптимальным и не ниже +5̊C.

Типы соединения стальных труб

Стыковка пластика со сталью и пластика с чугуном отличаются чисто технологически. Соответственно в процессе соединения используются разные соединительные элементы. Соединение пластиковых труб с металлическими (стальными) производится двумя способами:

  1. Резьбовым.
  2. Фланцевым.

Резьбовое соединение

Здесь два варианта с использованием разных соединительных фитингов.

  1. Применяется ниппель из пластика, внутрь которого запаяна жестко муфта с нарезанной внутренней резьбой. Для соединения необходимо к металлической трубе приварить сгон с резьбой. Если сварки (электрической или газовой) нет, можно нарезать резьбу плашкой. Ниппель накручивается на резьбу, но предварительно на нее наматывается уплотнительный материал, к примеру, ФУМ-лента. Основная задача – провести накручивание ниппеля, чтобы соединение между ним и металлической трубой было герметичным. Далее приваривается полипропиленовая пластиковая труба к свободному концу ниппеля, который собой представляет патрубок диаметром, равным диаметру подсоединяемой трубы. Сварка производится специальным аппаратом посредством двусторонней муфты.

Ниппельное соединение пластиковой и металлической трубы

  1. Соединение производится специальным фитингом, который называют американкой. Состоит из двух частей: одна – металлическая с накидной гайкой и внутренней резьбой, вторая пластиковая, в которую впаяна металлическая муфта с нарезанной внешней резьбой. Первая приваривается к металлическому трубопроводу, вторая к пластиковому. Обе части соединяются между собой накручиванием первой на вторую. Герметичность стыка обеспечивает резиновая прокладка, уложенная между двумя частями.

Фланцевое соединение

В быту такой вид стыковки двух трубопроводов встречается не часто. Обычно его используют для прокладки внешних сетей. Суть соединения заключается в том, что на стальную трубу приваривается стальной фланец электро- или газосваркой. Есть вариант насадки стального или пластикового фланца на трубу при помощи резиновой прокладки, которая герметизирует плоскость соприкосновения. Способ не такой надежный. Поэтому лучше использовать сварку.

Что касается стороны полипропиленовой трубы, то здесь используется специальный фитинг с фланцем. Его приваривают к пластиковому трубопроводу. Производители сегодня предлагают достаточно большой ассортимент этого вида соединения именно для пластиковых труб:

  • стальной фланец с пластиковым патрубком, на конце которого есть бортик, куда упирается первый;
  • пластиковый фланец с патрубком приваривается к трубопроводу;
  • то же самое, только соединение с трубой производится посредством компрессионной муфты.

Что касается самого соединения, то между двумя фланцами устанавливается резиновая или паранитовая прокладка, а крепление производится четырьмя болтами.

Фланцевое соединение двух трубопроводов из разных материалов

Рекомендации

Старайтесь меньше паять на весу

Не имея опыта, для того чтобы понять, как правильно спаивать трубы, можно провести несколько тренировочных соединений. Работать с короткими соединениями удобно, поставив сварочный аппарат на стол, в таком положении можно выполнить всю возможную работу, а присоединение к частично проложенной магистрали происходит сложнее. Насадка паяльника надевается на зафиксированную полипропиленовую трубу, а во вторую часть вставляется тройник, аппарат при этом держится на весу. Выполняя магистраль, нужно следить за очередностью выполняемых соединений. Постарайтесь избежать стыковки в труднодоступных местах, где будет сложно пользоваться паяльником.

Важно следить за чистотой и сухостью материала, потому что грязь и влага снижают качество соединения труб. Даже небольшое количество влаги при нагревании деформирует материал

Химический состав труб от разных изготовителей может не совпадать, это приведет к негерметичной стыковке. Необходимо покупать весь материал — трубы и фитинг — от одного производителя.
