Как правильно установить аварийный слив в полу ванной?

Одностенные резервуары для сбора аварийного пролива топлива (Тип РА)

Назначение:

Аварийный резервуар со сливным трубопроводом D108 мм обеспечивает слив топлива с площадки для АЦ без его перелива на остальную территорию АЗС при возможной разгерметизации сливного патрубка автоцистерны.

Цена: по запросу Отправить заявку Заказать звонок

Технические характеристики

Тип РАV=10 м3V=15 м3V=25 м3
объем максимальный, м314,616,328,8
толщина листов, мм
— днище444
— обечайка444
масса, т2,83,94,5
рабочее давление, кгс/см20,20,20,2
наружное гидроизоляционное покрытиебитумно-полимерный наплавляемый материал типа «элабит»
вариант установкип о д з е м н ы й

Установка резервуара аварийного слива на АЗС или других предприятиях нефтепродуктообеспечения – обязательное мероприятие, повышающее пожаробезопасность объекта. При разгерметизации сливного рукава автоцистерны или в других ситуациях, во время которых происходит пролив огнеопасной жидкости, нефтепродукт собирается для хранения в емкости типа РА, не растекаясь по территории АЗС.

Выбор трапа

Как выбрать трап для аварийного слива? Все очень просто

При подборе устройства важно определиться с его конструктивными особенностями и с размерами. Последнее предполагает высоту трапа, что определяет величину, на которую придется приподнять уровень пола при установке оборудования, учитывая, что прибор нужно будет смонтировать в небольшое углубление в напольном покрытии

Размеры устройств разные. Стандартные слив-трапы выпускаются с высотой порядка 12 см, но при желании можно найти ультратонкие модели, высота которых составляет всего 6 см.

На схеме показан правильно установленный трап с сухим затвором, накрытый декоративной решеткой

Наличие перелива и его назначение

Вместе с сифоном для душа часто в комплекте идет перелив, также его можно устанавливать отдельно как часть стока для канализации. Для него делают специальный гофрированный или пластиковый отвод, который подключается с применением переходника к основной части слива для пола.

Чтобы все монтажные работы и работы по обеспечению работы слива для душа были выполнены максимально просто, рекомендуем прислушаться к таким советам специалистов строительного рынка:

  • сразу же проверяйте все отводы на герметичность, а не после окончания установки и того, когда слив замурован в пол;
  • если труба, ведущая от стока до общего канализационного раструба, сильно длинная, то нужно установить дополнительные крепления с целью предотвратить перегибы и засоры трубы;
  • при использовании слива в полу для ванны или душа желательно устанавливать специальные решетки для задержки всевозможного мусора и грязи. Ее снять и вымыть будет гораздо проще, чем разбирать слив полностью и тщательно и глубоко его чистить.

Функциональные характеристики

Трап имеет простую конструкцию – предназначен он для сбора и отведения воды с поверхности пола в систему канализации. Изготавливается устройство из нержавеющей стали, армированного или металлопластика.

Помимо основной функции трап решает следующие задачи:

  1. Не пропускает мусор и предотвращает тем самым засорение канализационных труб.
  2. Не пропускает в помещение неприятные запахи из канализации.
  3. Позволяет быстро выполнить прочистку сливного отверстия, предоставляя свободный доступ к нему.

Устройства для водоотведения с сухим затвором не пропускает неприятные запахи из канализации

Существует две разновидности трапов. Линейный слив собирает воду в лоток, а точечный выполнен в виде воронки. Вторая разновидность встречается чаще, так как позволяет смонтировать трап в любом месте душевой. Потребуется только выполнить наклон пола в сторону слива, чтобы вода стекала самотеком.

Так как рабочая площадь линейного трапа за счет наличия лотка увеличена, его пропускная способность гораздо больше, чем у точечного устройства. Располагаться такой трап может вдоль стены или в центре душевой. Также потребуется уклон в сторону трапа с одной стороны. Снаружи на поверхности пола монтируется линейная планка из нержавеющей стали в виде узкого длинного прямоугольника. Решетка может быть традиционной или с узором. Располагается она на одном уровне с плоскостью кафельного пола.

Конструкция линейного трапалинейный трап для душа

Выбирая модель трапа, учитывают следующее:

  1. Технические возможности устройства, его пропускную способность и размер.
  2. Как расположена труба канализации.
  3. Где в помещении расположена душевая.
  4. Стилистика помещения, а также отделочного материала стен и пола.

Некоторые производители предлагают монтаж трапа, имитирующего напольную плитку – вода стекает через щели по его периметру

Выбрать устройство необходимой высоты, размера и формы сегодня не составляет труда. Сливы отличаются формой крышки (круглая, квадратная, прямоугольная) и материалом изготовления.

Большая часть трапов оснащены гидрозатвором внутри сифона. Обычное устройство при нечастом использовании душа, при испарении воды, не защитит от посторонних запахов. А вот устройство с сухим гидрозатвором действует эффективнее. Он надежно защищает помещение от «канализационных» ароматов, так как не только водным затвором, но и несколькими заслонками. Они автоматически блокируют сливной канал, если по нему не течет вода.

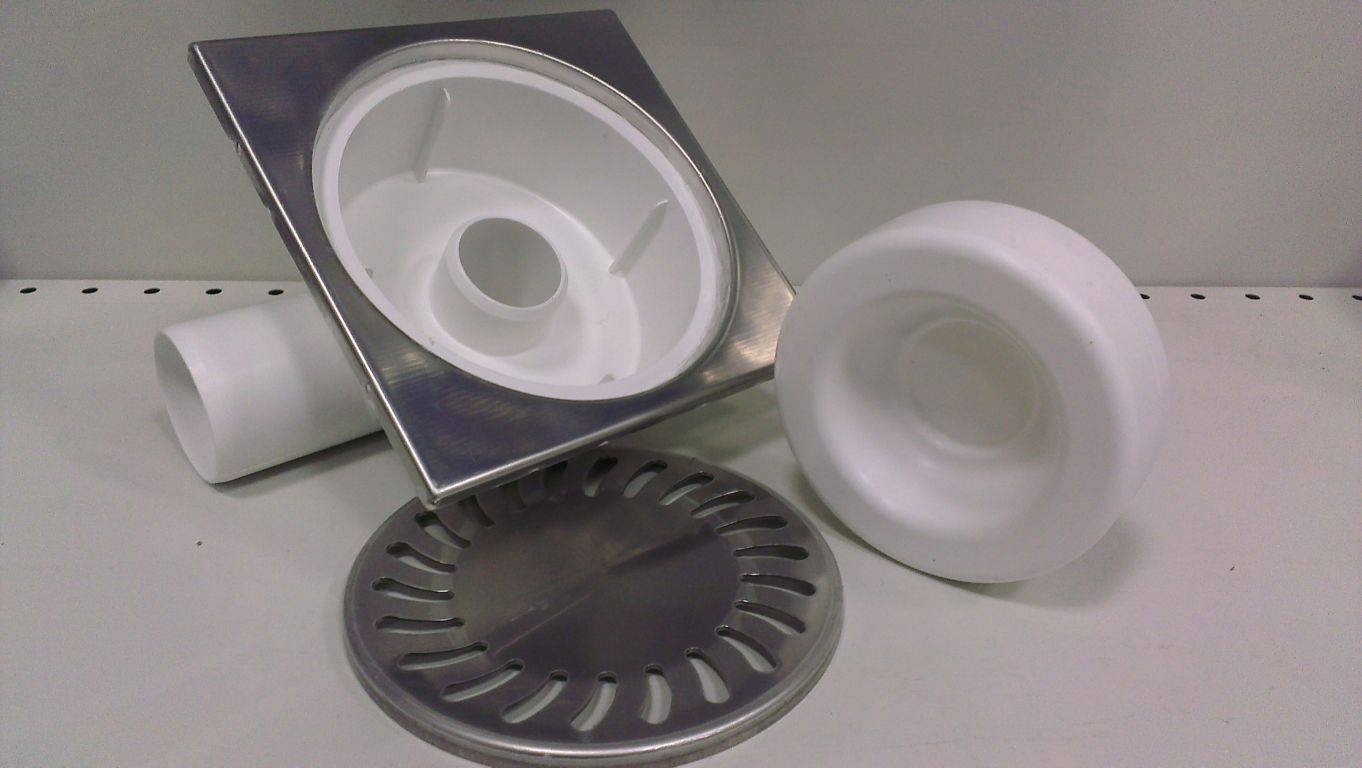

Элементы трапа с сухим затвором

Есть несколько вариантов расположения сливного отверстия:

  1. По центру – это часто встречающийся способ расположения слива. Уклон пола в этом случае выполняется с четырех сторон.
  2. В месте стыка стены и пола располагают линейные трапы, а наклон пола выполняют от противоположной стены.
  3. Максимально незаметным является точечный слив, расположенный в углу душевой. Уклон выполняется с двух сторон, чтобы вода стекала в угол.

Защитный затвор: виды

От того, насколько часто используется душевая, зависит конструкция защитного затвора. Сифонный гидрозатвор отлично функционирует в душевых, которыми пользуются ежедневно. Водный барьер надежно защищает помещение от проникновения запахов из канализации. Минус такой конструкции заключается в ее массивности. К тому же затвор перестает справляться со своей функцией, когда пересыхает. Происходит это по разным причинам: когда редко пользуются душем, изначально неправильно выбран уклон конструкции или смонтирован «теплый пол».

Сифонный затвор

Поэтому популярность приобрели современные модели с «сухим» запирающим устройством. Есть три разновидности:

  1. Сухой затвор диафрагменного типа оснащен подвижной подпружиненной мембраной. Диафрагма пропускает воду, опускаясь под ее давлением.
  2. В поплавковом затворе запирающий элемент при сливе воды поднимается, а затем опускается и «затыкает» отверстие.
  3. В маятниковом запоре специальное устройство под действием силы тяжести перекрывает слив.

Элементы сухого трапа, которые располагается внутри конструкции пола, изготовлены из пластика, а наружная крышка из нержавейки.

Уход за сливом

Независимо от качества установки сливной системы душа, периодически возникают засоры. Они приводят к застою воды в кабине, появлению неприятного запаха в ванной комнате.

Если вода плохо сливается,
то необходимо проверить сифон.

Очистить слив можно такими способами:

  1. Механический. В этом случае применяется металлический трос или вантуз.
  2. Химический. Для прочистки труб используют специальные составы. Агрессивные вещества повреждают пластик. Предпочтение отдают гелеобразным средствам. Можно использовать народные способы, например чистку канализационной системы уксусом и содой.

При подключении кабины к канализации через гофрированную трубку устранять засоры сложнее. Нужно снять шланг и промыть его мощной струей воды. В некоторых случаях приходится заменять сифон.

Практические советы

Монтаж сифона

Приобретенная система слива должна быть удобная и надежная, о чем нужно позаботиться заранее

Осуществляя выбор, важно обратить внимание на следующее:

Управление механизмом слива может осуществляться посредством вентиля, кнопки или рукоятки. Заранее определитесь и твердо решите, какой механизм подойдет вам и будет наиболее удобным. Если представить тяжело, то можно пойти в магазин сантехники и попросить продавца показать разные модели. Если приобретается металлическая система слива-перелива, то непременно нужно выяснить, из какого она металла сделана. Некоторые производители силуминовых изделий наносят на них напыление и внешне они очень похожи на изделия из латуни. Белая ванна будет гармонировать с любыми расцветками крышек сифона. Главное, чтобы не было наляпистости и дисгармонии со стилем помещения. Автомат или полуавтомат? Не спешите принимать решение, лишь услышав слово автомат. Способ слива отличается коренным образом. В автоматической системе для того, чтобы привести механизм действия слива в действие, нужно приложить усилие к крышке, закрывающей сливное отверстие

Если воду нужно слить, принимая ванну, то здесь нет проблем Полуавтоматическая система управляет системой слива извне

Выбирая полуавтоматическую систему, важно обратить внимание на расположение троса управления – он может быть как снаружи, так и внутри переливной трубы. Последний вариант расположения троса более эстетичный, но ремонту не подлежит

Установить сифон на ванну самостоятельно несложно. Нужно придерживаться советов из представленной инструкции по сборке и установке конкретной модели оборудования..

Разновидности сифонов для душевых кабинок с поддоном

Душевые кабины с поддонами снабжают сливными системами, отличающимися от используемых при обустройстве стационарных сооружений. При выборе сантехнической арматуры учитывают конструкцию и принцип действия.

Классификация по механизму действия

По механизму функционирования сифоны бывают:

Простые. Включаются в комплект бюджетных кабин. Сливное отверстие накрывается резиновой пробкой, препятствующей отведению воды. После извлечения этой детали жидкость начинает стекать в канализационную трубу. Главные достоинства такой системы — простота в установке, приемлемая цена. Недостатком можно считать неудобство удаления заглушки.
Click-clack. Сифоны такого типа снабжены рычагом, нажатие на который способствует открытию отверстия. Прибор состоит из нескольких труб, соединенных одним гидрозатвором.
Автоматические. Клапан постоянно располагается над сливом. Система снабжена переключателем, при нажатии на который заглушка сдвигается. Первое применение кнопки снимает пробку, второе возвращает ее на место

Пользоваться таким устройством нужно с осторожностью.

Отличный выбор клапан Click-clack поддона душевой кабины.

Конструкционная классификация

По конструкции различают три вида сифонов.

Сифоны могут иметь такие конструкции:

  1. Трубчатая. Сливная трубка имеет коленчатое строение, что предотвращает исчезновение гидрозатвора. Установка такой системы препятствует появлению неприятного запаха в помещении. Сифон для душевой кабины с низким поддоном имеет недостаток: изогнутые части гофрированного шланга накапливают загрязнения, которые нужно удалять химическими составами. Неудобства появляются и при разборке системы, установленной в ограниченном пространстве.
  2. Бутылочный. Конструкция сифона включает колбу, напоминающую банку. На дне отстойника скапливаются частицы загрязнений. По мере засорения колбу демонтируют и промывают. Жидкость, постоянно присутствующая на дне банки, предотвращает выход зловонных газов из сливного отверстия. При поломке любая деталь сантехнического прибора легко заменяется. Главным недостатком считают большие габариты, не позволяющие устанавливать сифон под низкий поддон.
  3. Гофрированный. Отвод представляет собой гибкую трубку, одна сторона которой вводится в канализационную трубу, а другая соединяется с отверстием поддона. Прибор можно располагать под любым углом. Это позволяет устанавливать его на низкие поддоны. При сливе большого объема стоков гофрированная трубка смещается, ее нужно возвращать в прежнее положение. Гидрозатвор располагается отдельно от сливного канала.

Организация слива из душевой кабинки

Существуют 2 типа душевых кабин. Первые имеют поддон с отверстием, используемый для сбора и отведения стоков в канализационную трубу. Установка сливной системы в этом случае проводится без подготовки. Кабины без поддона требуют монтажа более сложного оборудования: вода попадает в канализацию через канал, встраиваемый в пол. Такие кабины сооружаются в общественных заведениях.

Душевой трап с точечным сбором воды

Трап для точечного сбора воды представляет собой устанавливаемое под полом устройство. Конструкции этого типа имеют надежно фиксируемые компоненты и гладкие внутренние поверхности. Обязательным является монтаж фильтрующих элементов.

Надежная конструкция для слива.

При обустройстве трапа применяют такие комплектующие:

  • мусоросборник;
  • резиновые уплотнители, обеспечивающие герметичность;
  • гидрозатвор, препятствующий проникновению газов в помещение;
  • защитная сетчатая накладка;
  • корпус.

Трапы производят из полимеров или металла.

На основании конструктивных особенностей выделяют следующие типы сливных систем:

  1. Горизонтальные. Устройства небольших размеров снабжаются боковыми отводами. Горизонтальные трапы применяют при отделке ванных комнат жилых домов и квартир.
  2. Вертикальные. Сливные приборы отличаются большой пропускной способностью. Их часто устанавливают в бассейны. Засорение канализационного отвода случается редко, однако поломка трапа приводит к необходимости снятия облицовочного материала и разрушения цементной подложки.

Решетчатые накладки бывают круглыми, прямоугольными или квадратными. Высота корпуса зависит от типа трапа.

При приобретении сантехнической арматуры учитывают такие характеристики:

  • устойчивость решетки к нагрузкам (этот элемент не должен деформироваться под воздействием веса человека);
  • диаметр отвода (нужно приобретать изделия с патрубком сечением не менее 5 см);
  • пропускная способность (должна превышать количество отводимых стоков);
  • наличие мусоросборника и гидрозатвора.

Канальная система

Канальная система слива.

Детали системы водоотведения устанавливают до облицовки пола. Сантехнический прибор состоит из трубы и емкости для сбора воды. Сливное отверстие накрывают решеткой. Каналы изготавливают из металла, керамики или пластика.

Устройство продается в готовом к монтажу виде. В комплект входит сифон, препятствующий проникновению газов в душевую комнату. Он соединяется с общей трубой гибким шлангом. Окружающие сливное отверстие участки заделывают плиткой.

Монтаж душа со сливом в полу

Каждый, кто решил сделать душ со сливом в полу, должен сначала проверить, достаточно ли в полу места, чтобы можно было утопить слив. Домашним умельцам решившим самостоятельно установить такой душ, следует помнить, что все стыки между стеной, полом и водостоком должны быть водонепроницаемы.

Монтаж душа со сливом в полу

Быстро и чисто можно провести работу с помощью специального гидроизоляционного холста из стекловолокна, укладываемого на слой обычного клея для плитки. Затем поверху пол и стены можно облицевать плиткой. Но здесь у каждого изготовителя свои инструкции по монтажу.

1. Часть заделываемого в пол водостока возвышается над основанием, так как на пол нужно будет уложить пластину из жесткого пенопласта толщиной около 4 см. Она закроется бетонной стяжкой (готовая смесь продается).

2. Слив должен быть герметичным. Поэтому стык сливной горловины с монолитным полом тщательно заделывается.

3. Наклон уже предусмотрен в перекрывающей плите, которая устанавливается на небольшое количество монтажного клея, нанесенного на нижнюю сторону.

4. Уплотнение из стекловолокна между душевым элементом и монолитным полом заделывается в обычный плиточный клей.

5. Сгиб в углу обеспечивает водонепроницаемое присоединение к стене. Разрезать холст здесь нельзя. Складка аккуратно приклеивается к стене.

6. Температурные расширения компенсируются посредством планки для плиточного шва, установленной между душевым элементом и монолитным полом. Это предотвращает растрескивание шва.

Монтаж трапа для душа своими руками: виды и особенности трапов

Существует два вида трап-сливов, оба могут быть изготовлены из нержавеющей металла, прочного пластика или латуни. Основная конструкция у всех видов примерно одна: снаружи размещается корпус в виде воронки с фланцем и сифоном с защитной сеткой, который поглощает воду. Далее воронка соединяется с потрубком (1-2) и муфтой, состыкующейся с канализационной трубой. Сифоны отличаются по высоте, в зависимости от того на сколько планируется поднимать пол в ванной комнате. Стандартная высота трапа 12 см, самые тонкие = 6 см

Так же при выборе оборудования важно обращать внимание на пропускную способность, сколько воды может в себя вместить трап, от этого зависит, насколько эффективно будет работать система. Кроме того на эффективность оказывает влияние и правильная установка, но об этом позже

Трап с сухим затвором

Оборудование, которое настроено на автоматическое закрытие трубопровода под действием гравитационной силы. Различают мембранный, маятниковый и поплавковый способы закрытия. Тип оборудования с сухим затвором не нуждается в промывании водой, а так же доступно для оснащения дополнительным обратным клапаном, который защитит помещение от возврата воды. Установка такого клапана входит в первые рекомендации по использованию

Трап с сухим затвором. Оборудование, которое настроено на автоматическое закрытие трубопровода под действием гравитационной силы. Различают мембранный, маятниковый и поплавковый способы закрытия. Тип оборудования с сухим затвором не нуждается в промывании водой, а так же доступно для оснащения дополнительным обратным клапаном, который защитит помещение от возврата воды. Установка такого клапана входит в первые рекомендации по использованию.

Фото 2. Сухой трап для душа.

Трап с гидрозатвором. Оборудование оснащено изогнутой трубкой, которая предполагает постоянное наличие жидкости в ней. Эта конструкция рассчитана на защиту помещения от неприятных запахов. К минусам трапа с гидрозатвором можно отнести необходимость в промывании и постоянном обеспечении трубки водой. При длительном простое или высокой температуре в помещении трубка пересыхает и запахи просачиваются. Поэтому необходимо регулярно заливать воду в слив.

Фото 3. Трап с гидрозатвором.

Наличие перелива и его назначение

Вместе с сифоном для душа часто в комплекте идет перелив, также его можно устанавливать отдельно как часть стока для канализации. Для него делают специальный гофрированный или пластиковый отвод, который подключается с применением переходника к основной части слива для пола.

Чтобы все монтажные работы и работы по обеспечению работы слива для душа были выполнены максимально просто, рекомендуем прислушаться к таким советам специалистов строительного рынка:

  • сразу же проверяйте все отводы на герметичность, а не после окончания установки и того, когда слив замурован в пол;
  • если труба, ведущая от стока до общего канализационного раструба, сильно длинная, то нужно установить дополнительные крепления с целью предотвратить перегибы и засоры трубы;
  • при использовании слива в полу для ванны или душа желательно устанавливать специальные решетки для задержки всевозможного мусора и грязи. Ее снять и вымыть будет гораздо проще, чем разбирать слив полностью и тщательно и глубоко его чистить.

Установка полуавтоматической системы слив-перелив

Основным отличием такой системы является не только наличие органов управления, или из какого материала она сделана, но и разнообразием конструктивных особенностей. Поскольку есть такое разнообразие, нужно заранее определиться с выбором.

Слив может быть изготовлен из пластмассы, меди, хромированной стали или латуни

Важно знать, что латунные сливы наиболее прочные. Слив итальянского производства дорогой, но прослужит долго.
Слив-перелив бывает автомат и полуавтомат.

Благодаря представленной схеме, можно более детально рассмотреть устройство этой системы.

Даже если вы приобрели слив-перелив в разобранном виде, то особых трудностей с его сборкой не возникнет, так как управляющий механизм уже подключен. Кроме того, как правильно собрать, описано в прилагаемой к изделию инструкции.

Из чего состоит слив в полу

Прежде чем вы будете оборудовать душ вместе с напольным сливом, определитесь с составляющими такой системы

При ее установке это будет очень важно

Слив обеспечивает сток воды из ванны или душа в канализацию. Отвод для трубы следует сделать из пластика с диаметром отвода до 50 мм для обеспечения нормального схода сточных вод. Также подойдет и гофра, однако многие специалистов полагают, что для данного приспособления лучше применять гладкую трубу, неспособную затруднять поток воды. Также помните о том, что слив будет находиться в полу и доступ к трубе будет не простым, как обычно. Гофра будет затруднять сток из-за следующих проблем:

  • застаивания в ней волос;
  • кусков мыла;
  • грязи.

Все это впоследствии может привести к забиванию канализации целиком. Да и острой необходимости установки гофры нет, чтобы установить слив в полу, вам понадобятся такие приспособления, как:

  • соединения;
  • переходники;
  • муфты.

Под сифон отвод должен быть прямолинейным и иметь угол 135 градусов по отношению к главной трубе. Ее уклон при этом должен составить 15 градусов по отношению к стоку. Благодаря таким параметрам слив в полу обеспечит беспрепятственный сток воды из ванны или душа в канализацию.

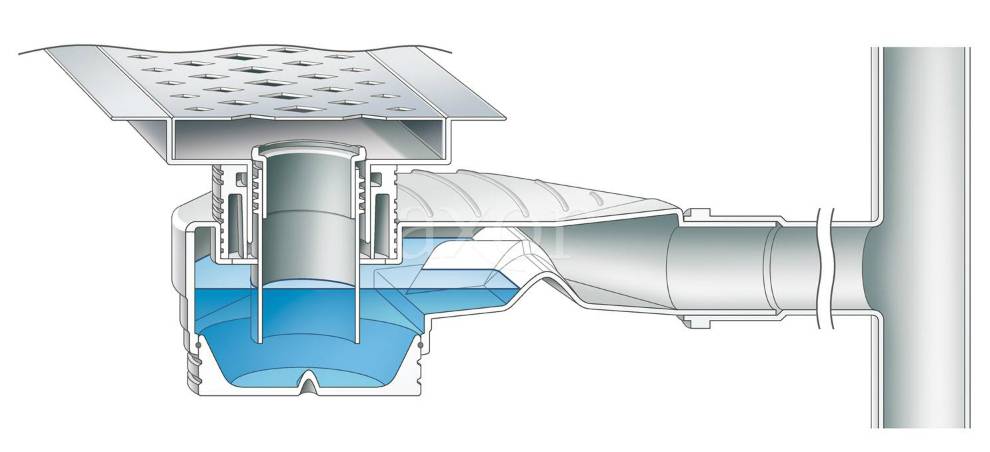

Система с гидрозатвором

Достаточно простое изделие, представляющее собой пластиковую трубку, которая изгибается под определенным углом. После установки и пролива в изгибе накапливается вода, которая и играет роль гидрозатвора. Она не пропускает в квартиру неприятный запах из канализации.

Основная проблема устройства – возможное пересыхание воды в затворе, что приведет к его срыву и появлению в комнате канализационных запахов. Пересыхание гидрозатвора чаще всего происходит в случае редкого использования системы, чересчур высокой температуры в помещении, ошибки в проектировании и других. Однако надо понимать, что решить проблему очень просто: нужно всего лишь пролить водой трап.

Система с гидрозатвором

Достаточно простое изделие, представляющее собой пластиковую трубку, которая изгибается под определенным углом. После установки и пролива в изгибе накапливается вода, которая и играет роль гидрозатвора. Она не пропускает в квартиру неприятный запах из канализации.

Основная проблема устройства – возможное пересыхание воды в затворе, что приведет к его срыву и появлению в комнате канализационных запахов. Пересыхание гидрозатвора чаще всего происходит в случае редкого использования системы, чересчур высокой температуры в помещении, ошибки в проектировании и других. Однако надо понимать, что решить проблему очень просто: нужно всего лишь пролить водой трап.

Плюсы и минусы напольного сливного устройства

Комнаты для водных процедур, где можно легко разместить большую ванную с гидромассажем, стационарную душевую кабину с приспособлениями для спа-процедур – принадлежность частного дома или апартаментов высокого класса. В обычных квартирах и домах нужно думать о рациональном использовании каждого сантиметра ванной комнаты. Душ без массивного поддона, лишь с компактной сливной решеткой в полу – один из разумных вариантов экономии пространства.

Бортик ванной или поддона – серьезное препятствие для пожилого человека или инвалида. Проблемой для них является скользкая поверхность полированного внутреннего покрытия сантехники. Вода, попавшая на нее, может быть источником травматизма. Слив на уровне пола в душевой – возможность избежать даже невысокой преграды. В самом сложном случае появляется ступень высотой не более 10 см. Обычно пол в таком душе – ровный, с небольшим уклоном, а поверхность – крупноформатная плитка или мозаика. В таких душевых комнатах проще убираться – нет недоступных мест.

Избежать протечек из–за неисправной сантехники или небрежности легче, если вода собирается с площади всего пола в ванной комнате в точку подключения к стояку, расположенную ниже его уровня. Правильный выбор комплекта для слива, монтаж согласно инструкции изготовителя и тщательно сделанная гидроизоляция перекрытия и примыкания его со стеной предотвратит проблемы с соседями снизу.

Разнообразие дизайна сливных решеток, ограждений и дверок для душа в сочетании с большим выбором плитки для стен и пола, позволяют придать ванной комнате неповторимый облик. Применение сливных напольных конструкций, называемых иногда душевыми трапами, придает интерьеру ванной комнаты черты рационального минимализма – стиля, очень модного сегодня.

Основная проблема при устройстве напольного слива в ванной комнате – обеспечить уклон трубы (min 2%) отводящей воду из трапа в канализацию. Проблемы возникают при подключении к стояку канализации многоэтажного дома. Добраться до точки врезки ниже уровня плиты перекрытия бывает трудно. Если напольный слив предназначен для сбора воды со всего пола ванной, необходимо придать нужный уклон финишному покрытию, что приводит к повышению уровня пола во всем помещении и ощутимой кривизне его поверхности.

Классификация

По материалу:

  1. Пластиковые. Пластиковый трап – наиболее распространённый тип изделия. Пластиковые детали устойчивы к воздействию агрессивной среды, легко очищаются, декорируются, обладают небольшим весом и длительным сроком эксплуатации. Пластиковые канализационные изделия предназначены для установки в жилых помещениях.
  2. Чугунные. Подходят для помещений с жёсткими эксплуатационными условиями. Обладают наибольшей пропускной особенностью. Устанавливаются в бассейнах, санузлах.
  3. Из нержавеющей стали. Зачастую используется в медицинских, оздоровительных, общественных учреждениях, где требуется соблюдение высоких гигиенических норм.

По типу установки:

  1. Вертикальный. В вертикальном изделии увеличивается пропускная способность, но, при этом необходимы специальные условия для установки.
  2. Горизонтальный. Является универсальным, не требует особых условий для монтажа, но, при этомснижается пропускная способность.
