Как правильно установить дымоход для современного камина? Дымоход для камина

Преимущества дымоходов

Как можно было догадаться, дымоходы из нержавеющей стали пользуются большим успехом. Прежде чем остановить свой выбор на этом элементе дымоотвода, стоит тщательно изучить его достоинства.

К преимуществам дымоотхода из нержавеющей стали относят:

Полное выполнения правил техники теплобезопасности – именно такие теплоотводы полностью отвечают госту техники безопасности.
Такие дымоотводы хорошо адаптируются к различным погодным условиям.
Дымоходы из нержавейки могут выдерживать высокие температуры и не подвергаются коррозии.
Данный тип дымоходов не образует конденсат.
Нагреваясь нержавейка не выделяет опасных веществ и, тем самым, не может отравлять окружающую среду и, в особенности, хозяев помещения.
Такой дымоход достаточно легко установить самому, так как вес у конструкции остаточно маленький.
Дымоход не занимает много места.
Такой дымоход можно установить уже в готовый дом.

Монтаж

Монтаж конструкций всегда рассматривается в индивидуальном порядке. Это самый ответственный этап, чтобы установить дымоход для камина своими руками необходимо рассчитать его диаметр и месторасположение.

Подходящим местом для размещения дымохода камина считается место возле конька крыши. Это позволит выступающую часть трубы сделать меньше.

Высота должна быть минимум 4 метра. Расчет максимальных значений зависит от вашего здания.

Расчет диаметра трубы потребуется и для того, чтобы конструкция без затруднений прошла все перекрытия.

Особое внимание всегда уделяется установке оборудования в деревянных строениях. Такие здания больше всего подвержены пожарам

Для того чтобы избежать этого, необходимо использовать переходной патрубок, который будет не только защитой от пожаров, но и обеспечит качественную изоляцию между кровлей и дымоходом камина.

Для того чтобы сделать отверстие в крыше, необходимо помнить, что его размер должен быть чуть больше диаметра трубы.

Кроме этого, необходимо обратить внимание на возможные стыки. Они могут не только снизить эффективность отопительного прибора, но и ухудшить параметры безопасности

К тому же срок эксплуатации заметно уменьшится.

Труба дымохода на крыше в разрезе

Самым сложным этапом установки считается место прохождения через крышу

Главные параметры, на которые необходимо обратить внимание — это качество и безопасность

Для каждой конструкции есть основной набор требований, на которые необходимо обратить внимание. Схема зависимости вида отопительного прибора, температуры в дымоходе и материала его изготовления

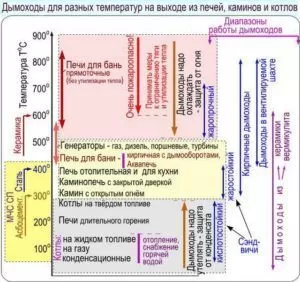

Схема зависимости вида отопительного прибора, температуры в дымоходе и материала его изготовления

Например, для строения из кирпича схема работ выглядит так:

Фундамент.
Раствор.
Кладка.
Швабровка.
Оголовок.
Дымник.

Для керамического устройства схема работ такая:

фундамент,
Закрепление модульных элементов.

Строительство и монтаж дымоходов для каминов выполняется с учетом расширения материала под воздействием тепла. Кроме этого, необходимо позаботиться о герметичности оборудования в процессе эксплуатации.

Правильно оборудованный дымоотвод прослужит достаточно долго.

Как закрепить трубу дымохода. Как крепить дымоход к стене

Монтаж и установка трубы дымохода: для дома или котельной(схемы,чертежи)

При обустройстве стандартной печи или котельной и котла работающего на твёрдом, жидком или газовом топливе требуется установка дымохода. Система дымоудаления служит для отвода дымовых газов в атмосферу и требует общих правил к её установке как для котла, печи или камина.

Поэтому все вопросы, связанные с проведением монтажных работ, должны решаться ещё на этапе проектирования

Приняв решение самостоятельно провести установку, владельцу загородного дома важно дополнительно ознакомиться с главными правилами и полезными советами касательно выполнения таких работ

Перед тем как правильно сделать дымоход для газового котла, необходимо предварительно обратить внимание на следующие факторы:

правильный расчёт всех параметров, включая размер устанавливаемых труб;
определение правильной длины труб; определение особенностей расположения дымохода;
ознакомлением с основными правилами сборки конструкции;
особенности прохождения перекрытий, создания изоляции для патрубка и вывода трубы дымохода на крышу.

Базовые параметры

Перед тем как установить дымоход, необходимо правильно определиться с размерами конструкции. Сюда относят не только длину дымохода, но и диаметр поперечного сечения трубы дымохода. Чтобы сделать максимально правильный выбор, достаточно ознакомиться с нормативными требованиями СНиП. Подбирать диаметр рекомендуется согласно показателям тепловой мощности печи или котла.

Здесь опирайтесь на такие рекомендации:

диаметр трубы не должен быть меньше диаметра выходного отверстия котла;
если показатель тепловой мощности составляет менее трёх с половиной киловатт, оптимальный показатель сечения трубы должен составлять 14 сантиметров;
если показатель тепловой мощности варьируется в пределах 3,5-5,5 киловатт, диаметр надо увеличить до двадцати сантиметров;
если показатель тепловой мощности составляет 5,5-7,5 киловатт, необходимо провести монтаж дымовой трубы диаметром 27 сантиметров.

При этом длину дымохода надо определять согласно таким правилам:

минимальный показатель высоты, который даст возможность создавать требуемую тягу, составляет 5 метров от камеры сгорания до верха;
если плоская крыша, то дымовая труба обязательно должна возвышаться над крышей минимум на 0,5 метра;
не забывайте обращать внимание и на кровельный материал, используемый при проведении строительных работ. Если кровля выполнена из легковоспламеняющегося кровельного материала, высота трубы над коньком должна составлять один метр

Оптимальный вариант – на полтора метра.

Схемы установки и монтажа участков дымохода

Если вы отдали предпочтение наружной установке конструкции, через каждый обычно метр надо прикреплять трубу к стене. Это возможно благодаря специальным кронштейнам, позволяющим предотвратить обрушение при сильном воздействии ветра

Важно также обратить внимание на то, с каким интервалом от стены кронштейны монтируются на дымовой трубе котельной

Тройни поз.2 выбирать по месту в соответствии с площадью патрубка прибора присоединяемого к дымоходу.

Изолятор дымовой трубы для прохода через стену здания

Пример исполнения гильзы (куска трубы) при проходе через стену сделанную из негорючих материалов.

Следующий вариант — это установка внутри здания. Как правило, дымоход располагается с внешней стороны здания, но его можно обустроить прямо у себя дома, для этого правда придётся создать узлы прохода через перекрытия в потолке и кровле

Здесь надо будет уделить особе внимание местам прохода трубы через перекрытие и на то из чего сделаны ваши перекрытия (пол,потолок) из горючих или не горючих материалов

Как утеплить дымоход для камина

К сожалению, бывают ситуации, когда достался готовый дом с уже построенным камином. Конечно же, я не призываю ломать построенный дымоход и переносить дымоход для камина внутрь дома. Но во избежание грядущих неприятностей можно попытаться выправить ситуацию, или максимально снизить риск остывания дымохода и возникновения обратной тяги.

Что можно сделать? Вряд ли кто-то решится делать дополнительную обкладку трубы для камина снаружи кирпичом, чтобы добиться минимально необходимой толщины в 64 сантиметра и сделать её теплоёмкой. Поэтому надо обшить дымоход снаружи утеплителем на всём его протяжении.

Сам дымоход для камина лучше оставить кирпичным и не гильзовать его. Бывает, что загильзовка — это необходимость, например, когда дымоход сделан из щелевого кирпича, есть не плотности или сечение дымохода неравномерное — есть сужения и расширения. В этом случае при загильзовке не пользуйтесь «сэндвичем», используйте только одноконтурные трубами. Труба для камина должна получать тепло от стен, а «сэндвич» лишит его этого тепла. Если необходима противопожарная изоляция стенки дымохода со стороны помещения, то не надо укутывать весь дымоход — ограничьтесь только этой стенкой.

Располагайте дымоход для камина как можно ближе к коньку крыши

Правило второе. Труба для камина располагается как можно ближе к коньку крыши. Чем меньше она торчит из крыши, чем короче участок трубы, находящийся на улице тем лучше. С наступлением холодов начнется «битва» теплого и холодного воздуха за дымоход. Чем меньше дымохода находится в холодной зоне, тем меньше вероятность того, что «победит» холодный уличный воздух и возникнет обратная тяга.

Самый лучший материал для дымохода – кирпич

Правило третье. Самый лучший материал для дымохода – кирпич. Хотите на 90% обезопасить себя от обратной тяги из камина, сделайте дымоход из красного полнотелого кирпича. Даже если производитель каминной топки настаивает на трубах определенного диаметра на всем протяжении канала, лучше сделать кирпичный дымоход с максимально приближенным сечением. К такому дымоходу уже можно присоединяться железной трубой.

Главное не гильзуйте его до верха. Все заявления производителей так называемых «сэндвичей» (двухконтурная труба с утеплителем посередине) о том, что их трубы «теплые» — не являются таковыми. Все с точностью наоборот. Наличие в трубах утеплителя недостаточно для того, чтобы считаться «тёплыми» трубами. Данный утеплитель абсолютно бесполезен в качестве защиты дымохода от холода. Основная его роль – пожарная безопасность.

Сэндвич не греет, а только удерживает тепло

Для того, чтобы было понятно, можно в качестве примера взять шубу. Как известно, шуба не греет. Ее основное предназначение удерживать тело, излучаемое телом человека. То есть, нужен источник тепла, а иначе и держать будет нечего. То же самое происходит и с сэндвичами. Они не греют, а только удерживают тепло, являясь теплоизоляцией для отходящего внутреннего теплого воздуха. Всё дело в том, что, когда камин горит, то проблем с обратной тягой нет.

При топке камина температура в дымоходе такая, что никакие морозы не в состоянии опрокинуть тягу

А значит на момент горения не важно, из какого материала сделана труба дымохода. Основное состояние камина — бездействие

Он простаивает большую часть своей жизни. Поэтому, насколько дымоход из «сэндвича» «тёплый», надо оценивать именно в момент простоя камина.

Монтаж

Высота должна быть минимум 4 метра. Расчет максимальных значений зависит от вашего здания.

Расчет диаметра трубы потребуется и для того, чтобы конструкция без затруднений прошла все перекрытия.

К тому же срок эксплуатации заметно уменьшится.

Труба дымохода на крыше в разрезе

Самым сложным этапом установки считается место прохождения через крышу

Главные параметры, на которые необходимо обратить внимание — это качество и безопасность

Схема зависимости вида отопительного прибора, температуры в дымоходе и материала его изготовления

Например, для строения из кирпича схема работ выглядит так:

Фундамент.
Раствор.
Кладка.
Швабровка.
Оголовок.
Дымник.

Для керамического устройства схема работ такая:

фундамент,
Закрепление модульных элементов.

Правильно оборудованный дымоотвод прослужит достаточно долго.

Монтаж дымохода

При монтаже дымовыводящего канала, важно придерживаться определенных правил:

Не стоит располагать конструкцию у наружной стены, так как система может промерзать, следовательно, тяга будет меньше, вызывая серьезные проблемы во время растопки.
Труба собирается строго снизу вверх.
Высота конструкции должна быть от 4 метров.
Дымоотводящие трубы должны иметь кожух. Он обеспечивает защиту от пожаров в местах, где конструкция будет соприкасаться с воспламеняемыми элементами строения.
Максимальная тяга обеспечивается трубой с круглым сечением.

Если в доме планируется монтировать несколько печей-каминов, то для каждой необходимо создавать дымоотводящую систему.

Правильно смонтированный дымоход поможет печи-камину нормально функционировать, экономя на горючем материале, предотвращая теплопотери.

Цены

Часто цены на дымоходы разных типов сравнивают ошибочно, сопоставляя стоимость за модульный элемент, другими словами – за 1 м дымохода.

Правильно сравнивать цену всей конструкции дымохода для камина, начиная с фундамента и до оголовка, поскольку многие конструкции не являются самонесущими, поэтому нуждаются в дополнительных устройствах для крепления, наличии смежного канала вентиляции, нескольких противопожарных разделок и элемента прохода через кровлю, а также имеется в виду последующая декоративная облицовка.

И потом, чем сложнее конструкция, тем дороже стоит ее монтаж. При сравнении конструкции различных дымоходов фактор цена-качество не выглядит идеальным, а по соотношению цена-надежность-долговечность явно выигрывает керамический дымоход.

Правила монтажа трубы для камина

Устанавливать дымоход для камина необходимо, учитывая нормы пожарной безопасности. Есть основные рекомендации, которых необходимо придерживаться при монтаже:

Стык трубы и самого камина должен быть полностью герметичным. От этого зависит, куда будет уходить дым в процессе топки. Диаметр трубы не должен превышать диаметра вводного патрубка камина. Если этот принцип не будет соблюден, есть опасность проникания углекислого газа в помещение.
Место прохождения каминной трубы в доме должно быть изолировано от отделочных материалов. В качестве противопожарной защиты применяются такие материалы, как асбестоцемент, базальтовая вата и листовой металл. Расстояние от горючих материалов должно быть не менее 13 см для многослойного вида трубы и не менее 24 см – для однослойного. Для кирпичных труб необходимо в местах стыков с отделкой дома применять утолщенный тип кладки и дополнительную изоляцию из асбестоцемента.
Желательно устанавливать дымоход строго вертикально. Допускается не более трех изгибов в конструкции. Если есть необходимость в горизонтальном монтаже трубы, такой участок должен занимать меньше одного метра. В противном случае нарушается тяга воздуха из камина.
Размер трубы влияет на силу тяги в дымоходе. Минимальная высота от источника горения до оголовка – 5 метров.
Дымоход должен выступать над кровлей крыши не менее чем на 50 см. Если крыша покатая, стоит ориентироваться на самую высокую точку.
Расстояние между оголовком дымохода и коньком должно составлять около 50 см. Если труба выводится через стену, необходимо соблюдать минимальную высоту от земли в один метр.
Чтобы конденсат не собирался внутри трубы, а также была оптимальная тяга, желательно устанавливать каминную трубу у внутренней стены дома, а не выводить на улицу. Материал, из которого изготовлен дымоход, также прослужит дольше, так как не будет подвержен влиянию внешней среды.

Благодаря этим рекомендациям монтаж трубы будет выполнен максимально безопасно, а также создаст хорошую тягу воздуха в дымоходе.

Кладка дымохода

На сегодняшний день наиболее популярной конструкцией дымохода является коленный дымоход. Конструктивно коленный дымоход представляет собой систему изогнутых каналов, уменьшающую скорость передвижения дымовых газов. В связи с задержкой дымовых газов, продвигающихся по дымоходному каналу, увеличивается количество отдаваемого камином тепла. Обзор характеристик и видов встраиваемых каминов электрических здесь: https://mykaminz.ru/kaminy/vidy-kaminov/elektricheskie/obzor-xarakteristik-i-vidov-vstraivaemyx-kaminov-elektricheskix.html.

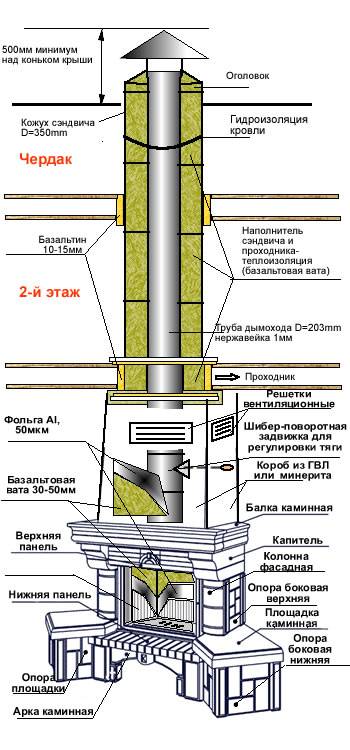

Дымоход для камина состоит из двух частей – наружной и внутренней, разделяющихся на уровне межкровельного пространства, либо на чердаке.

Процесс монтажа дымоходного канала:

на выходном патрубке, или в случае его отсутствия, на дымоходном отверстии, посредством тройника или отвода, фиксируется первый отрезок трубы;
затем колена надставляются друг над другом, до уровня перекрытия;
в перекрытии проделывается отверстие диаметром не менее 16 см;
в подготовленное отверстие устанавливается проходной стакан, и через него прокладывается дымоходная труба;
затем труба состыковывается с наружным дымоходом;
стык труб не должен попадать под толщу перекрытия, так как к стыкам должен быть обеспечен свободный доступ для проведения периодических осмотров дымохода;
все стыки составных элементов дымохода тщательно обрабатываются герметиком;
для наружной части дымохода обязательно проводится гидроизоляция (например, битумной мастикой) и теплоизоляция;
для предотвращения попадания посторонних предметов в дымоход, на трубу устанавливается специальный грибок (зонтик).

На снимке дымоход от камина, выведенный на крышу.

Если предполагается закладка дымоходного канала в шахту, выполненную посредством кирпичной кладки, то предварительно оборудуется кирпичный дымоход с оборудованием отдельного фундамента для дымохода. Кладка камина кирпичного дымохода проводится посредством двух основных строительных материалов: кирпича и цементно-глиняного раствора. Оптимальная толщина раствора составляет от пяти до десяти миллиметров. Читайте обзор характеристик и фото каминов электрических угловых.

Подключение камина к дымоходу осуществляется посредством шибера (участок трубы со специальной заслонкой). Все соединения дополнительно затягиваются хомутами.

В большинстве случаев дымоходный канал выводится вертикальным способом, но также и возможно подсоединение дымоотвода боковым подводом. В таком случае для подсоединения бокового дымохода используются специальные отводы, а составные части дымохода фиксируются хомутами.

Размещение, размеры и прочие нюансы

Задуматься об устройстве камина в доме следует еще на стадии проектирования. Например, следует подумать о том, что материал стен и перекрытий должен быть негорючим. Обратиться за помощью с составлением схемы дымохода камина можно к замерщику фирмы, поставляющей дымоход. Эта услуга не бесплатная, однако следует учесть, что фирменный монтаж может обойтись в сумму, сопоставимую со стоимостью хорошей топки.

Также, рекомендуется размещать дымоход в теплой части здания. Если обстоятельства таковы, что конструкция располагается близ холодной наружной стены, следует позаботиться о дополнительной теплоизоляции. Чем ближе будет размещен дымоход к коньку крыши, тем меньше будут размеры трубы, возвышающейся над кровлей.

Диаметр трубы дымохода для камина должен соответствовать диаметру дымоотводящего патрубка. Если это условие нарушено, возможны нарушения тяги или неполное отведение продуктов сгорания. Минимальная высота дымохода должна составлять четыре метра. Над плоской кровлей труба должна возвышаться хотя бы на 500 мм. Такие же размеры приемлемы, если расстояние до конька крыши не превышает полметра. Если труба находится на расстоянии 1,5-3 метра от конька, ее высота должна достигать уровня конька.

Устройство дымохода печи

В зависимости от материала для изготовления дымохода, потребуется приготовить и сделать разные отдельные детали. Общие – это воздушная заслонка, для регулировки величины тяги в дымоходе и защитный козырек наверху трубы.

Он необходим для защиты внутреннего канала от попадания воды или снега. Остальные детали разных видов дымохода кардинально отличаются. Разберем основные подробнее.

Дымовая труба из кирпича

Такие дымоходы устанавливают только для прокладывания внутри помещений, сквозь крышу и плиты перекрытий. Не рекомендуется выкладывать кирпичные конструкции в многоэтажных домах.

Схема устройства кирпичного дымохода для печи

Перегородки на разных этажах могут быть смещены, придется выполнять горизонтальные отводки, что практически невозможно сделать на таких конструкциях. Кирпичный дымоход состоит из нескольких основных частей:

шейка печи. Это квадратная или прямоугольная конструкция выходит из корпуса печи и проходит по всему зданию. В нижней части делается несколько пазов для прочистки каналов от мусора и сажи. Выше корпуса печи выкладывается тонкая полость для установки воздушной заслонки. С ее помощью регулируется сила тяги (выходящего вверх потока воздуха), необходимая для нормальной работы печей и котлов;
на определенном расстоянии от плиты перекрытия, каменщик начинает выкладывать распушку трубы. Внутренний размер остается неизменным, а снаружи начинают выдвигать кирпичи на третью часть длины кирпича. Наружный размер, в самом широком месте распушки превышает внутренний минимум на 600-700 мм. На 9 рядке, выкладывается шейка трубы. Эта деталь позволяет понизить температуру выходящих газов и служит как своеобразный компенсатор всей конструкции. Распушка выкладывается перед каждой плитой перекрытия;
«Выдра» – эту часть дымохода выкладывают перед проходом трубы сквозь поверхность крыши. Для ее кладки понадобится 7 рядов. На 6 постепенно увеличивается наружный размер с сохранением внутреннего, на 7 размер уменьшается до основного и кладется шейка трубы;
Оголовок – это 2 последних рядка кирпичей, которые выставляют наружу, увеличивая наружный размер на 60-70 мм. такая конструкция препятствует попаданию осадков в дымоход, но для полного перекрытия канала потребуется установка защитного козырька или колпака.

Дымоход из сэндвич-труб

Для такого дымохода используется несколько деталей:

сами трубы из нержавейки или оцинкованного металла с внутренней прослойкой утеплителя. Для нее используется минеральная или базальтовая вата;
для подключения других участков трубопровода используются всевозможные фитинги. Это могут быть тройники, отводы под разный угол, крестовины и другие детали;
монтажные муфты или короба для прохода сквозь плиты перекрытия или крышу. Муфты делаются по принципу сэндвич труб. Единственное отличие – они могут изготавливаться из резины. Для изготовления защитных коробов используется тонкая оцинковка. Коробок делается без крышки. Его заводят на трубу, фиксируют на плите перекрытия и заполняют все пустоты минеральной ватой или другим теплоизоляционным материалом. Главное, чтобы не оставалось малейших зазоров;
для крепления используются специальные хомуты и дюбеля с саморезами;
сверху устанавливается специальный колпак, защищающий внутренние полости от попадания осадков.
Схема устройства металлического дымохода

Правила монтажа

Если дымоходная труба возвышается над крышей более чем на полтора метра, то ее нужно дополнительно закреплять кронштейнами или растяжками.
Высота металлической трубы от печи до оголовка должна быть не менее 5 м.
Для удаления конденсата в дымоходе монтируют специальные заглушки.
В некоторых отопительных приборах температура отходящих газов очень высокая, поэтому поверхность потолка должна быть дополнительно заизолирована. Также мастера рекомендуют использовать специальные детали при монтаже, например утепленный проход через потолок.
За пределы кровли дымоход должен выходить не менее чем на полметра.
При монтаже дымоходной трубы недопустимо «заужение» ее диаметра.
Горизонтальные участки металлической трубы не должны быть более 100 см в длину.
Если трубопровод прокладывается вблизи конструкций из горючих материалов, то он должен нагревать их не более чем на 50 градусов по Цельсию.
Дымоход должен проходить на безопасном расстоянии от электропроводки, газового трубопровода и легко воспламеняемых стройматериалов.

Подробнее о правилах установки дымоходов читайте на нашем портале.

Пример дымоходной трубы для буржуйки или банной печи

Ошибки в строительстве

Самыми распространенными ошибками при устройстве основной части каминной конструкции – дымохода, являются:

отсутствие проекта при возведении дымохода;
недостаточные знания у строителей, которые берутся за работу, желая поэкспериментировать;
серьезные ошибки в конструкции каминного дымохода (высота канала, неправильное расположение дымохода, оголовка по отношению к коньку крыши, дымоход не соответствует мощности камина, камин не был учтен в общей вентиляционной системе дома);
использование материалов низкого качества, не информирование владельца камина о сроке естественного износа материалов, которые были использованы при строительстве дымохода;
неточное строительство, монтаж или установка дымохода;
несоблюдение положений правил пожарной безопасности;
недобросовестность исполнителей.

При устройстве камина непрофессионализм недопустим. Привлекая к работе неспециалиста, возрастает риск отравиться угарным газом или, по крайней мере, получить задымление, неэффективную работу камина, чтобы в итоге переделать дымоход или всю его конструкцию.

Технология монтажа

Установка заводского каминного комплекта осуществляется по следующей технологии:

Подводка к дымоходу. Поскольку вес готовой конструкции намного меньше капитального камина, поэтому ее можно устанавливать даже на верхнем этаже здания. Камин просто врезается в уже имеющийся дымоход по обычной технологии, подробнее о которой можно узнать в соответствующей статье.
Монтаж основания. В качестве основы используется все та же плитка или керамогранит. Материал основания крепится при помощи термостойкой мастики.

Сборка насухо. Перед тем, как смонтировать камин, стоит проверить набор на комплектность, для чего нужно просто собрать все элементы без использования раствора.
Выравнивание топки. Чтобы конструкция работала правильно, нужно заранее подумать, как правильно поставить камин. Топка в заводских каминных наборах обычно устанавливается на ножках, оборудованных регулировочными болтами, которые позволяют регулировать конструкцию по уровню.
Обклеивание блоков скотчем. При сборке конструкции насухо желательно заклеить их скотчем по периметру. Эта операция позволяет быстро и безболезненно убрать все следы мастики с пола после монтажа.

Монтаж блоков камина. Сначала торцы блоков промазываются мастикой при помощи узкого шпателя. Мастики при этом нужно использовать немного, чтобы она не выступала за края блоков. Опорные элементы тоже намазываются и устанавливаются на свое место, после чего можно выставлять наружные блоки. Установленные блоки нужно проверять на предмет выравнивания еще до застывания мастики. При монтаже стоит взять малярный скотч и скрепить им блоки, чтоб они не развалились, пока мастика находится в свежем состоянии.
Декорирование. Поскольку в стандартный заводской комплект не входят отделочные элементы, приобретать их нужно будет отдельно. Облицовка чугунного камина вполне может выполняться искусственным камнем, который и монтируется просто, и выглядит хорошо.
Сборка дымоходного короба. Технология создания дымоходного короба выглядит так же, как и в предыдущем случае, но благодаря наплавлению дымохода в стену можно обойтись однокамерным коробом, не требующим разделения на секции. В конце монтажа в поверхностях короба вырезаются проемы для установки вентиляционных решеток.

Заключение

Существует масса видов каминных конструкций, и сложность их обустройства варьируется в достаточно широком диапазоне. Описанные технологии монтажа довольно просты, поэтому ими смело можно пользоваться при самостоятельной сборке камина. В любом случае, перед тем, как установить камин своими руками, нужно внимательно и подробно изучить каждый этап этой работы, чтобы в процессе не столкнуться с неожиданными затруднениями.

Возможные проблемы в работе трубы для камина

Работа камина во многом зависит от правильной установки дымохода. Если возникает недостаточная тяга, следует проверить расчеты, по которым был построен дымоход.

Труба для камина установлена неправильно, если:

дым попадает в помещение;
растопка камина занимает много времени;
огонь в камине горит слишком слабо;
интенсивность горения твердого топлива постоянно различается и зависит от погодных условий.

В первую очередь при возникновении этих проблем следует обеспечить в помещении должную вентиляцию. Нужно проверить герметичность окон и интенсивность работы вентиляции, если такая имеется. Так как пламя камина сжигает большую часть кислорода, приток свежего воздуха в доме должен быть постоянным.

Причины неправильной работы дымохода следующие:

Недостаточная высота трубы. Чем больше камин, тем выше должен быть воздуховод, чтобы обеспечить достаточно сильную тягу.
В конструкции трубы присутствует изгибы более чем в 45 градусов. Желательно делать дымоход максимально прямым. Если все же присутствуют горизонтальные элементы, стоит выбирать минимальный угол наклона. Вертикальная часть должна быть не менее 5 метров.
Неправильные расчеты. Во многом тяга зависит от правильного сечения дымохода.
Внешнее воздействие. Погодные условия могут влиять на интенсивность тяги в трубе. Чтобы этого не произошло, необходимо установить на дымоходе флюгер.

Труба для дымохода камина должна быть установлена согласно всем нормам. Это позволит сделать камин пожаробезопасным, а также обеспечит его правильную работу.

Дымоход из кирпича

К недорогим конструкциям относятся кирпичные дымоходы, они прекрасно вписываются в архитектурное строение любого здания.

Кирпичный дымоотвод нужно построить таким образом, чтобы его можно было легко обслуживать.

Для устройства каминного дымохода требуется соблюдать соответствующие строительные нормы и правила при возведении вертикальных конструкций.

Дымоотвод каминной печи должен обеспечивать достаточный вывод продуктов горения. Конструкция, высотой в 5-6 метров улучшает тягу. Лучший вариант, когда дымоход находится выше уровня конька крыши на 50 сантиметров.

Следует помнить, что слишком широкий внутренний объём трубы сокращает работоспособность отопительного прибора, а слишком узкий – затрудняет вывод продуктов сгорания.

Если дымоход находится рядом с высоко стоящей стеной, тогда его наращивают материалами из нержавеющей стали, асбестовой или керамической трубой.

Дымоходный канал важно располагать вертикально, возможный угол отклонения: 30 , на отрезке не длиннее 2 метров.
Канал для соединения отопительного котла с дымоходом должен быть коротким, с малым количеством изгибов.
Для лучшей тяги, каналы должны иметь одинаковый диаметр.
Производить кладку дымоотвода следует аккуратно и нужно, чтобы швы между кирпичами были заполнены полностью.

Проблемы

Для безграмотных строителей «проблемными местами» дымохода являются следующие элементы каминной конструкции:

проход через кровлю ( наличие протечек в местах соединения с крышей, незнание правил пожарной безопасности);
оголовок дымоходной трубы (высота, его расположение относительно конька крыши, теплоизоляция и герметичность канала, дымники, устройства усиления тяги);
горизонтальные участки канала и его изгибы (скопления сажи и ослабление тяги);
проходы через перекрытия и стену (нет герметичности, не соблюдены требования пожарной безопасности);
точки соединения комбинированных дымоходов (неправильно соединен металлический дымоход с кирпичным);
участки близкого расположения возгораемых строений к дымоходу;
степень герметичности канала (плотность швов кладки кирпичных дымоходов, качество стыковки модульных составляющих дымохода, участки примыкания кирпича к дверцам и задвижкам металлическим).

Особые случаи

Встроить на втором этаже дымоход — значит смонтировать его, используя герметик либо через отверстие в несущей стене, либо через балкон, если таковой имеется. Здесь наилучшим образом подойдёт для использования коаксиальная труба в качестве дымохода. Она двухконтурная, то есть внутренний контур служит для вывода отработанных веществ, а наружный – для забора воздуха, как на схеме:

В случае проектирования дымохода для камина с одновременным его соединением с кухонной плитой, придерживаются оптимальной высоты и конструкции дымохода, с увеличением сечения и с установкой нескольких заслонок, чтобы можно было закрыть доступ для дыма. Однако по мнению специалистов, каминный дымоход всё-таки не стоит соединять с ещё одним нагревательным прибором, в том числе с кухонной плитой.

Дымоход для камина: схемы устройства, виды, размеры, какая лучше, монтаж и установка трубы своими руками

Преимущества дымоходов

Монтаж

Как закрепить трубу дымохода. Как крепить дымоход к стене
