Промышленный канализационный насос: разновидности, особенности применения

Общие сведения

В данном случае речь идет об отводе загрязненных сточных вод. Данный вопрос всегда должен решаться еще на стадии проектирования любого дома. Вам повезет, если недалеко будет проходить коллектор центральной .

В противном случае вам понадобится канализационная насосная станция (КНС), которая даст возможность перекачивать грязную воду до очистных сооружений, расположенных поблизости, или в магистральную дренажную систему.

Ниже в статье мы расскажем:

  • об ее устройстве;
  • о принципе работы оборудования;
  • о разновидностях КНС.

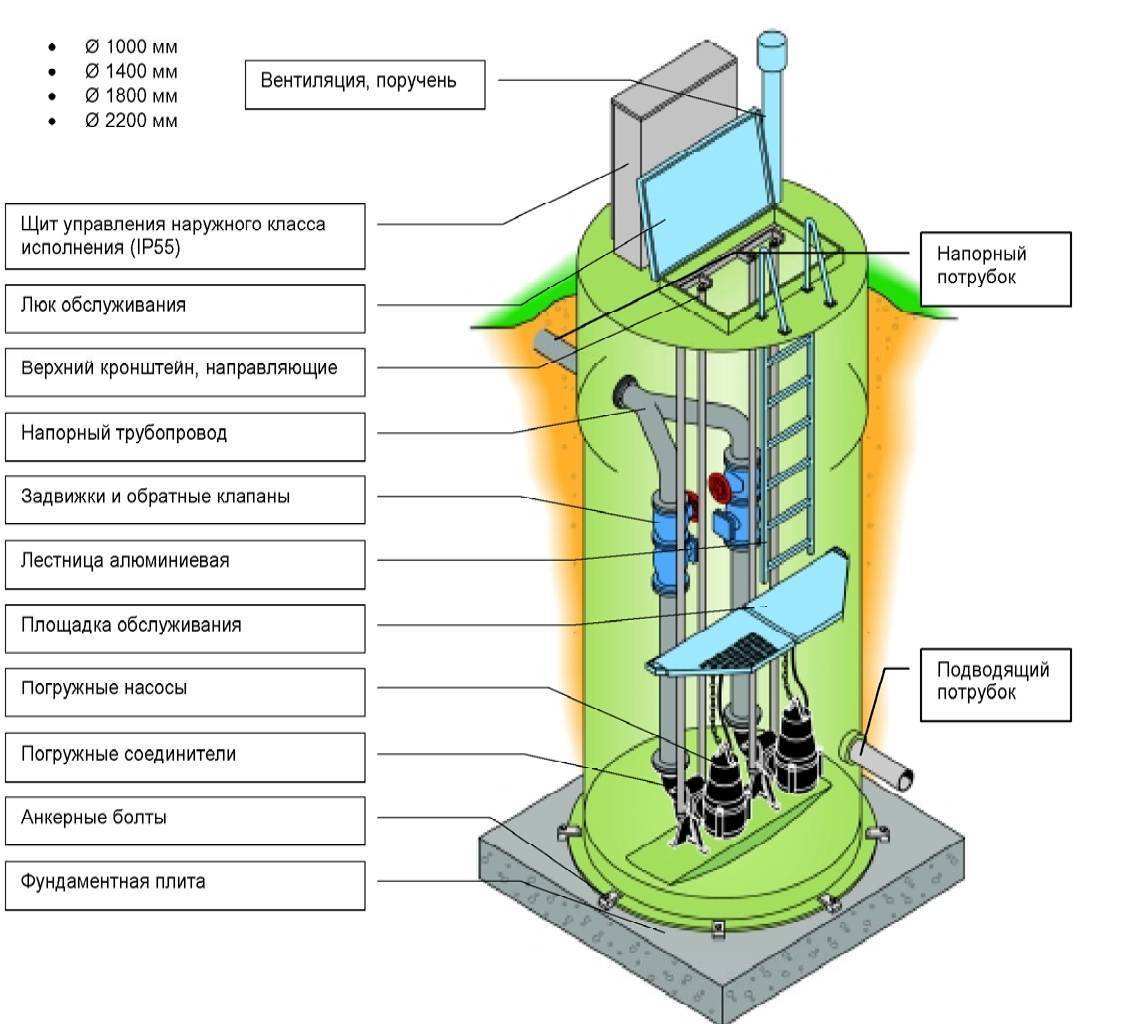

Устройство

Станция по своей сути — герметичная сливная яма, которая оборудована одним или несколькими насосами. С их помощью и происходит транспортирование сточных вод в нужное направление. Давайте выделим основные элементы оборудования:

Накопительный бак
  1. Емкость, где скапливаются все отходы нашей жизнедеятельности.
  2. Изготавливается из пластика, бетона или металла. От этого зависит цена всей системы.
Фекальный насос

Производят монтаж двух агрегатов:

  • рабочего;
  • резервного.

Их задача – поднимать сточные воды на нужный уровень, а не создавать давление в системе. После этого они идут дальше самотеком.

Система трубопроводов
  1. Предназначена для объединения насосов в единую систему и отправки сточных вод в центральный коллектор или к очистным сооружениям.
  2. Оборудована специальными задвижками, управляющими работой насосного оборудования.
Поплавочные выключателиИнструкция рекомендует устанавливать три или четыре поплавка, чтобы организовать полный контроль над системой в случае выхода из строя какого-нибудь. Они предназначены для автоматического включения и выключения насоса в системе.Их работа организована следующим образом:

  • при повышении уровня сточных вод в КНС до опасного уровня, поплавок, поднимаясь вверх, отпускает натяжение троса, из-за чего включается насос и начинает перекачку скопившейся в баке жидкости;
  • если уровень падает до определенной отметки, трос натягивается и насос отключается.

Если же главный насос не включился, 3-й и 4-и поплавки запускают в работу резервный агрегат.

Также такие бытовые КНС оборудованы:

  • лестницей для облегчения их обслуживания;
  • крышкой с ревизионными и смотровыми отверстиями;
  • электрощитовой, предназначенной контролировать подачу электрической энергии к станции.

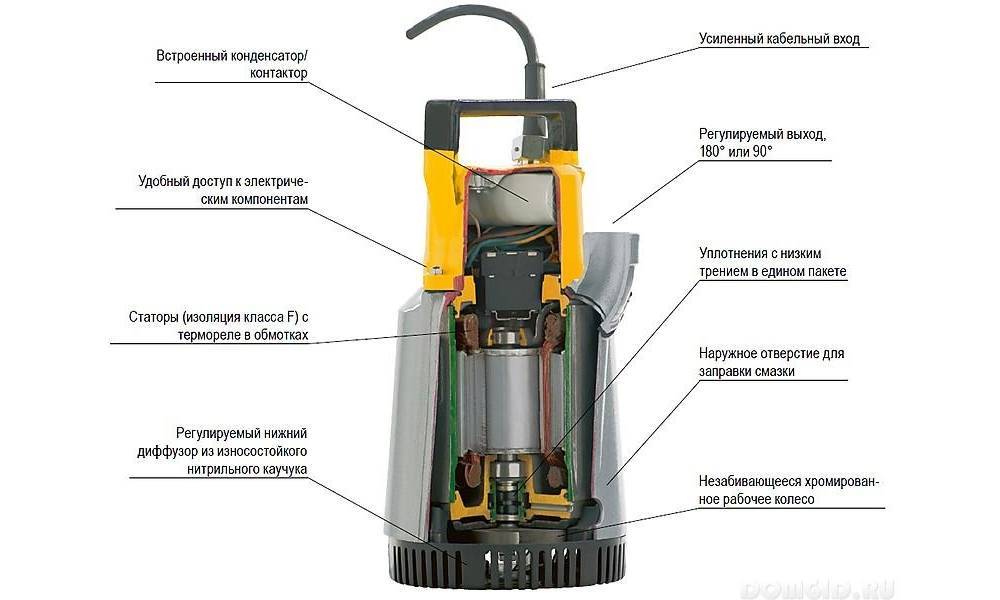

Уделите особое внимание насосам для КНС. Обычно они погружного типа и устанавливаются на цепях ли вертикальных направляющих. Это дает возможность быстро и легко производить замену агрегатов в случае поломки.

Это дает возможность быстро и легко производить замену агрегатов в случае поломки.

Вентиляция – также является важной составляющей системы.

Ее монтируют на крышке, и она состоит из двух выходящих из нее патрубков:

  • один — для притока свежего воздуха в станцию;
  • второй – для удаления загрязненного.

В дорогих КНС последний оснащают системой фильтрации.

Виды КНС

Сегодня производители предлагают два основных вида такого оборудования – для бытовых и промышленных нужд. Ко вторым относят огромные станции, которые предназначены для сбора сточных вод с большого количества жилых домов. В данной статье мы их не рассматриваем, а больше времени посвятим мини-канализационным насосным станция.

Они также могут быть двух видов, для работы:

  • с одним сантехническим прибором (к примеру, унитазом);
  • с несколькими санузлами.

Где лучше устанавливать

Если план дома предусматривает размещение санузлов ниже уровня первого этажа и там невозможно осуществлять самотек сточных вод, вам нужно установить мини-КНС прямо внутри санузла. Обычно – между выводом унитаза и канализацией. Такой тип оборудования является также и измельчителем бытовых отходов, а для ее подключения не нужны канализационные трубы большого диаметра. Устройства имеют выходное отверстие до Ø40 мм или, что чаще всего Ø32 мм.

Правильная эксплуатация

Погружные насосы, как и любое другое оборудование, любят бережное отношение. Взамен они будут служить вам дольше. Насосы нуждаются в обслуживании и ремонте. И несмотря на то что большая часть из них снабжена автоматикой, присутствие человека в их работе крайне желательно.

Важно проверять, нет ли в насосе протечек даже во время действующей гарантии, ведь далеко не всегда обещанное нам продавцом качество соответствует действительному. Во избежание непредвиденных поломок осмотры стоит сделать регулярно

А если уж насос все-таки вышел из строя, то его необходимо менять или чинить. И хотя починка гораздо дешевле замены, практика показывает, что после починки насос все равно в скором времени ломается, потому специалисты рекомендуют замену

Во избежание непредвиденных поломок осмотры стоит сделать регулярно. А если уж насос все-таки вышел из строя, то его необходимо менять или чинить. И хотя починка гораздо дешевле замены, практика показывает, что после починки насос все равно в скором времени ломается, потому специалисты рекомендуют замену.

Установленный погружной фекальный насос

В том случае, если вы решили ремонтировать сломанный аппарат, самостоятельно вскрывать кожух и пробовать чинить насос при отсутствии опыта и навыков — не самая хорошая идея. Есть только одна поломка, которую самостоятельно сможет устранить каждый – это протечка в том в месте, где агрегат соединяется с канализационной трубой.

Совет. При поломке насосов ремонт следует доверить специалистам.

Разновидности

По месту расположения выделяются:

  • погружные – оборудование полностью погружается под воду частично или полностью. Такие устройства применяются для выкачивания воды с больших глубин;
  • поверхностные – монтируются в некотором отдалении от скважины, а в трубу опускается только трубопровод. Чем дальше такое устройство от источника, тем более мощное устройство должно быть.

Помимо разделения по сферам применения, насосное оборудование промышленного типа отличается и по многим другим параметрам. По типу электрического питания выделяются следующие виды:

электрические – привод включается в работу при помощи переменного тока, благодаря чему они зависят от сети. Благодаря этому можно не беспокоиться о регулярном пополнении запасов топлива. Такое оборудование выбирают только на тех объектах, где есть возможность подключения в электросети

Для таких устройств важно рассчитать напряжение электросети, а также количество фаз;
жидкотопливные – функционируют от двигателя внутреннего сгорания. Эта группа разделяется на бензиновые (тихие и дешевые) и дизельные (экономичные и шумные), отличающиеся по типу используемого топлива

Основным преимуществом такого оборудования является то, что они могут применяться в местах, где отсутствует электросеть или где, имеются перебои с подачей питания.

Помимо этого, по структуре перекачиваемой жидкости выделяются следующие типы промышленных насосов:

  • для очищенной воды – доля твердых частиц составляет менее 150 грамм на кубический метр. К таковым принадлежат насосы для скважин, колодцев и все разновидности поверхностных насосов;
  • среднего уровня загрязнения – концентрация примесей составляет не более 200 грамм на кубический метр. В эту группу входят циркуляционные, фонтанные (отдельные виды) и дренажные устройства;
  • при высокой концентрации загрязнений – дол твердых частиц составляет более 200 грамм на кубический метр. Сюда принадлежат некоторые типы дренажных и канализационных устройств.

Виды насосов под кухонную раковину

Первая характеристика основана на глубине погружения – полу- и полностью погружные. Вторая типология базируется на температурных характеристиках перекачиваемых средств – холодные и горячие. Последние выдерживают нагрузку до +90 С. Для домашней канализации подойдет полупогружной холодный насос. Мало кто будет при помощи мойки избавляться от сверхгорячих жидкостей.

Помимо уже перечисленных характеристик, насосное оборудование для использования на кухне классифицируется на основе ряда иных опций:

  • Для холодной и/или горячей воды;
  • Мобильностьпередвижной или стационарный;
  • Тип используемой системы охлаждения двигателя: масляная или водяная;
  • Способ подключения: вертикальный или горизонтальный.

При выборе насоса под раковину следует учитывать его размеры и свои финансовые возможности

Стандартный кухонный насос для отвода стоков должен быть с вертикальной системой подключения, водяной системой охлаждения и стационарный. Мобильный вариант нужен дачникам, которые не планируют постоянно находиться на загородном участке. Отдельно подбираются дополнительные функции. К ним относится защита от пробок, возможность корректировать расположение мойки, допускается подключение нескольких бытовых приборов. Покупатель должен помнить, что каждая дополнительная функция увеличивает стоимость изделия.

Устройство фекального насоса

Конструкция совмещает в себе накопительный бачок, измельчитель, насос и автоматику, контролирующую всю работу. Корпусом конструкции служит накопительная емкость — бачок. Возможна установка фекальных насосов следующего вида:

  • в форме параллелепипеда с закругленными углами для внешней установки за унитазом;
  • плоские емкости для скрытой установки в стене или специальных углублениях.

В любом случае установленный канализационный насос с измельчителем будет смотреться достаточно эстетично и аккуратно. Для изготовления бачка используют различные полимеры, которые отвечают основным требованиям подобной конструкции. Прочные и эстетичные устройства устойчивы к внешним влияниям

Особое внимание уделяют герметичности с целью устранения неприятного запаха

Чтобы выбрать насос с измельчителем для туалета, необходимо знать несколько отличительных признаков конструкций. Бытовые канализационные насосы могут быть:

  • напольные — устанавливаются на полу за бачком;
  • подвесные канализационные насосы — небольшие, встраиваемые в стену;
  • встроенные в унитаз — новые модели, позволяющие автоматически транспортировать поступающие стоки.

В зависимости от способа установки насосы могут быть:

  • погружные — используются для откачки воды из выгребных ям, колодцев и подвальных помещений;
  • полупогружные — необходим контроль над правильным расположением насоса для его функционирования;
  • поверхностные — предназначены для работы на поверхности.

Определяемся с видом насоса

По области использования насосы делятся на те, что используются в частных домах, а также те, что применяются в квартирах или даже коммунах. Существуют специальные варианты, применяемые в производственных условиях.

Конструкция фекального насоса для квартиры

Главным образом, они отличаются между собой мощностью. Бытовые станции, которые уместны в квартирах без канализации, работают на 600 Вт, они также делятся на:

  1. Встраиваемые;
  2. Накладные.

Насос для частного дома или дачи имеет большую производительность. Кроме этого, он справляется е только с жидкостями, но и с твердыми частицами каловых масс. Делится по способу установки:

  1. Погружной. Устанавливается, непосредственно, в выгребную яму;
  2. Полупогружной;
  3. Поверхностный.

Погружной используется для глубоких выгребных ям. Он монтируется на самое дно емкости, поэтому его рационально применять для закрытых резервуаров. Известен высокой мощностью – производительность большинства моделей погружного типа находится в диапазоне от 30 до 50 кВт.

Погружной тип насоса

Полупогружной считается модификацией погружного. В отличие от него, в этой модели установлен специальный поплавок. Эта деталь обеспечивает автоматический режим насоса при превышении допустимой нормы сточных масс.

Вариант установки полупогружной модели фекального насоса

Он состоит из двигателя и перерабатывающего механизма. Двигатель располагается на поверхности выгребной ямы, а насос опускается в воду. Такие устройства имеют небольшой диаметр всасывающей трубы, поэтому подходят только для бытового использования. Эта модель справляется только с небольшими твердыми частицами стоков – их размер не должен превышать 1,5 сантиметра.

Поверхностный – это самый простой и легкий фекальный насос. Он состоит из двигателя, устройства переработки и всасывающей трубы. Свободный конец этого отвода помещается в выгребную яму, после чего начинается процесс перелива стоков. Но у такой конструкции есть существенный недостаток – диаметр всасывающего шланга настолько мал, что пропускает массы, размер которых не больше 5 мм. Именно эта модель чаще всего применяется на дачах или в полевых условиях (например, при установке и очистке простого биотуалета). Кроме того, требуется обязательное наличие резервуара, в который будут переливаться сточные воды. Его мощность редко превышает 10 кВт.

По условиям окружающей среды насосы делятся на горячие и холодные.

  1. Горячие используются в частных домах постоянного проживания. Они способны нормально функционировать при температуре окружающей среды свыше 90 градусов. Оснащены не только фекальными измельчителями, но и термодатчиками;
  2. Холодные модели используются при температуре до 90 градусов. Их компоненты являются термочувствительными, поэтому при повышении температуры может произойти отказ.
