Основные критерии подбора полипропиленовых труб
Выбор труб, наиболее подходящих для строительства того или иного трубопровода, также должен основываться и на дополнительных параметрах, наиболее существенными из которых являются:
- технические характеристики;
- диаметр труб;
- компания-производитель.
Подбор труб по техническим характеристикам
Каждая труба может отличаться:
- по номинальному и рабочему давлению. Выпускаются трубы, которые способны выдерживать от 1 до 2,5 МПа. При подборе данного параметра рекомендуется опираться на расчетные показатели трубопровода;
- толщиной стенки. Тонкостенные трубы можно использовать только для подведения холодной воды. Толстостенные трубы могут применяться в любых сферах;
- классом эксплуатации (по ГОСТ 52134-2003), от которого также зависит область применения.

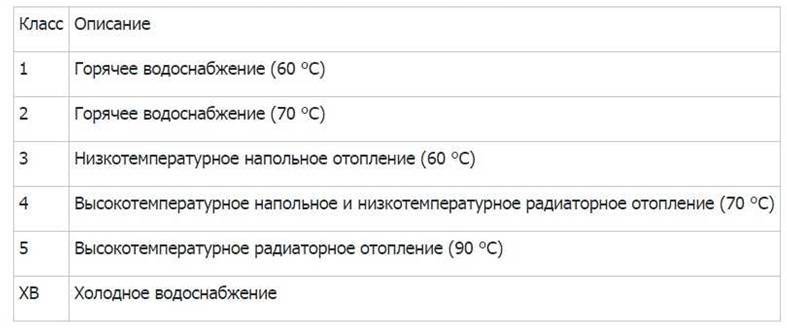

Классы эксплуатации труб и сфера применения
Все основные технические характеристики, а также название компании-производителя и реквизиты основного документа, в соответствии с которым данный вид труб изготовлен, указываются в маркировке, которая наносится непосредственно на изделия.
Расшифровка обозначений в маркировке труб из полипропилена
Подбор диаметров
Существенным показателем, определяющим выбор, также является диаметр труб, который указывается в маркировке.
Различают:
- внутренний диаметр, определяющий пропускную способность трубопровода;
- наружный диаметр, который требуется для корректного подбора соединительных фитингов.

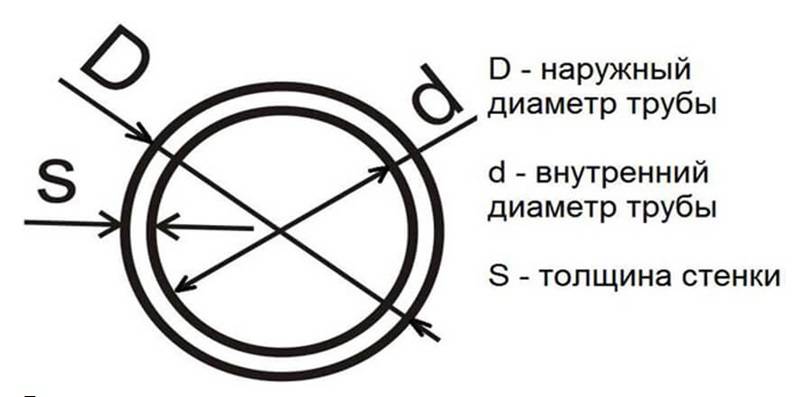

Определение диаметра полипропиленовых труб
Для систем отопления и водоснабжения диаметры рассчитываются по различным формулам, которые учитывают все технические характеристики трубопроводной системы. Данную работу целесообразнее доверить специалистам.
Популярные производители и их особенности
Последний показатель, который рекомендуется учитывать при выборе полипропиленовых труб – это производитель. Наиболее популярные фирмы, выпускающие качественные трубы:
- итальянская компания Valtec выпускает однослойные и армированные трубы для различных целей. Основными преимуществами являются: невысокая стоимость, простота монтажа многослойных изделий;
Преимущества итальянских труб Valtec
- немецкая фирма Aquatherm. Трубы этой компании изготавливаются из фузиолена – уникального материала, являющегося собственной разработкой компании, который является экологически чистым, гигиеничным и пригодным для подведения труб с разной температурой проходящей жидкости;
Трубы из уникального материала от немецкого производителя
- Rehau (Германия). Трубы Рехау являются самыми популярными в РФ. Они могут быть использованы для сооружения любых трубопроводов.
Труба от популярной германской компании
О правилах и критериях выбора полипропиленовых труб подробно рассказано на видео.
https://youtube.com/watch?v=fKf2kG7gHvw
При правильном подборе полипропиленовых труб, корректной установке и своевременном уходе трубопроводы могут прослужить более 50 лет.
Выбираем трубы
Лучше всего действовать по определенной схеме. Сначала надо составить список желаемых характеристик труб, а затем уже приступать к выбору.
В списке мы оцениваем:
- давление внутри системы;
- тип водоснабжения;
- рекомендуемый диаметр;
- желаемую стоимость.
Не лишним будет добавить несколько дополнительных параметров, как то: общий объем системы водоснабжения, тип разводки, носителя и т.д.
Разберем список по очереди. Что нужно знать в первую очередь – какое давление предполагается внутри будущего трубопровода.
Чем выше давление, тем прочнее берут трубы. Давление также может зависеть от типа системы водоснабжения. В трубах горячего водоснабжения оно, как правило, намного выше.
Давление напрямую влияет на выбор труб, так как разные уровни давления отвечают разным типам изделий.
Старайтесь выбрать самый идеальный вариант. Нельзя брать трубы, у которых номинальное давление меньше рабочего. С большой вероятностью их прорвет. Сильно перебарщивать с прочностью тоже нет нужды. Чем прочнее изделие, тем выше его стоимость. А вы вряд ли захотите переплачивать без лишней нужды.
Диаметр тоже имеет кое-какое влияние. Однако определить один единственный рабочий диаметр труб нельзя. По меньшей мере, надо брать трубы с тремя разными размерами . Большой диаметр для стояков, средний для базовых веток и самый мелкий для побочных отводов, а также прямого подключения сантехники.
Если подразумевается классическая коллекторная разводка, то количество типоразмеров сокращают до двух или даже одного. Об этом подробнее расскажем в разделе про разводку.
Популярные материалы
Лучше доверять проверенным материалам, поэтому мы рекомендуем вам обратить внимание на современные полимерные трубные изделия. Пластик в наше время для квартирных систем водоснабжения подходит наилучшим образом. Вот список его достоинств:
Вот список его достоинств:
Пластик в наше время для квартирных систем водоснабжения подходит наилучшим образом. Вот список его достоинств:
- низкая стоимость;
- возможность подобрать любой диаметр;
- устойчивость к коррозии;
- долговечность;
- простота в монтаже;
- практичность;
- функциональность;
- большой выбор продукции.
Есть и неочевидный плюсы. Например, с пластиковыми изделиями можно сильно сэкономить не только за счет их низкой цены, но и за счет возможности легкого комбинирования самых разнообразных изделий.
Вспомните, что являет собой обычная стальная разводка труб. Это трубопровод, целиком состоящий из стальных отрезков труб единого образца . Уровень давления, температура рабочей среды, тип системы – все это редко имеет значение, когда мы имеем дело со сталью.
Разницы между частями трубопровода либо нет вовсе, либо она будет совершенно незначительна. Единственный важный параметр – диаметр. Диаметр в металлических трубах влияет на все, в том числе на их стоимость.
Выбираем тип разводки
Существует два основных способа, по которым планируется разводка внутри квартиры. Бывает разводка:
- последовательная;
- коллекторная.
Последовательная или тройниковая разводка – классический вариант. Подразумевает, подключение по последовательной схеме от единственного стояка.
От стояка ведется труба в одну или несколько комнат, в нужных местах в нее врезается тройник и ведется дополнительная ветка в соседнюю комнату. Из этой ветки делают отводы под каждый сантехнический прибор.
Коллекторная разводка – подключение всех труб к единственному узлу. От него отходит несколько веток, как правило, не меньше 10. Каждая ветка подключена к какому-то своему прибору.
Какой вариант лучше? Сложной сказать. Коллекторная разводка обходится дороже, но только в том случае, если снабжать надо несколько комнат. Зато она мобильнее. Давление по трубопроводу распространяется равномернее. Если одну трубу прорвет или забьет – не беда, ведь каждая ветка изолирована и выполняет отдельные функции.
Последовательная разводка ставит перед необходимостью покупать множество труб, тройников, собирать систему фактически из кусков, что не всегда удобно. Зато ее выгодно тянуть по нескольким отдаленным комнатам. В таком случае последовательное подключение получается гораздо дешевле коллекторного.
Сварка (пайка) труб из полипропилена
До того как приступить к работе нужно надеть на сварочный аппарат насадки соответствующего диаметра, покрытые тефлоновым напылением. Терморегулятор выставляется на температуру 260ᵒС, прибор разогревается. Подробная инструкция — как производится пайка полипропиленовых труб.
Аппарат для сварки труб
Первый этап. Сначала проводится разметка и обрезка трубы требуемой длины. Конец трубы, который нужно соединить, зачищается.
Второй этап. Затем отмечается, на какую глубину труба войдет в фитинг
При этом важно, чтобы между ними оставался миллиметровый зазор
Третий этап. Фитинги с трубой насаживаются на нагретую насадку прибора, прогрев обоих элементов должен начинаться одновременно. Сначала насаживается деталь с более толстыми стенками, если соединение недостаточно плотное, то ее нужно отбраковать.
Сварка ПП труб
Четвертый этап. Детали выдерживаются определенное время, которое зависит от диаметра:
- Ø4 см – 12 сек;
- Ø3,2 см – 8 сек;
- Ø2,5 см – 7 сек;
- Ø1,6 см – 5 сек.
После этого элементы с небольшим усилием насаживаются друг на друга. При соединении нельзя совершать повороты по осевой линии.
Пятый этап. Время застывания колеблется между 15 и 30 секундами, все зависит от диаметра изделий. Первая коррекция выполняется лишь через несколько секунд после насаживания. На период застывания детали должны быть надежно зафиксированными.
По окончании процедуры соединение проверяется на наличие щелей и зазоров.
Технические характеристики
Полипропилен – это материал, получаемый путем полимеризации пропена, сокращенно называется ППР (PPR). Благодаря специальной обработке, эта пластмасса очень легкая, но в то же время по прочности не уступает ПВХ-соединениям. Такие трубы используются для обогрева теплицы, устройства теплого пола, обеспечения тепло- и водоснабжения.
Полипропиленовая труба для теплого пола
Технические характеристики полипропилена:
- Плотность: 0,91 кг/см2;
- Устойчивость к резким перепадам температур;
- Работа в диапазоне температур от -15 до +110 градусов. При этом производители отмечают, что полипропилен начинает плавиться при температуре 140 градусов Цельсия, а максимально допустимая температура в сетях отопления – 120;
- Коэффициент теплового линейного расширения 0,15 мм/м*С. Это самый низкий показатель среди всех типов пластмассовых изделий. Он означает, что при воздействии высоких температур, труба удлиняется более чем на 15 %. Данное изменение может привести к необратимым поломкам в отопительных коммуникациях, разрывам трубопроводов и разгерметизации системы.
- Полипропилен – очень мягкий материал, для его соединения подходит спайка, клей. Также систему можно варить при помощи газа;
- Полимерные пластмассы считаются самыми безопасными среди всех материалов, которые используются для установки водопроводов. Вода после них не изменяет своего запаха и естественного состава, не загрязняется солями (которые часто оседают в середине металлических коммуникаций) и микроорганизмами.
Полипропиленовые и металлопластиковые трубы, фитинги (фасонина), коллектор и другие составляющие, правильно подбирать по рабочему давлению в системе, которой они будут использоваться. Например, теплый пол часто применяется самые простые PN 16 или 10 (их легко согнуть), для того, чтобы подключить отопительный контур, нужны армированные PN 32 (маркировка PPBBPP).
Фото: полипропиленовые крепежные элементы
Таблица использования полипропиленовых труб PN 25, 32 ГОСТ 24157—80 и других:
| Температура работы, градусы Цельсия, C | Срок службы | Вид трубопровода | |||
| PN 16 | PN 20 | PN 25 | PN 32 | ||
| Давление, кгс/см3 | |||||
| 20 | 10 | 21,7 | 27,1 | 33,9 | 34 |
| 25 | 21,1 | 26,4 | 33 | 33,7 | |
| 50 | 20,7 | 25,9 | 32,3 | 33,2 | |
| 30 | 10 | 18,8 | 23,5 | 29,3 | 30,06 |
| 25 | 18,1 | 22,7 | 28,3 | 29,1 | |
| 50 | 17,7 | 21,1 | 27,7 | 28,5 | |
| 40 | 10 | 16,2 | 20,03 | 25,3 | 26,2 |
| 25 | 15,6 | 19,5 | 24,3 | 24,8 | |
| 50 | 14,7 | 18,4 | 23 | 24 | |
| 50 | 10 | 13,9 | 17,3 | 21,03 | 21,5 |
| 25 | 12,8 | 16 | 20 | 21 | |
| 50 | 11,7 | 14,7 | 18,3 | 19,8 | |
| 60 | 10 | 11,5 | 14,4 | 18 | 19,3 |
| 25 | 9,8 | 12,3 | 15,3 | 16,5 | |
| 50 | 8,7 | 10,9 | 13,7 | 14,8 | |
| 70 | 10 | 8,5 | 10,7 | 13,3 | 14 |
| 25 | 7,3 | 9,1 | 11,3 | 12,3 | |
| 50 | 7 | 8,8 | 11 | 12 | |
| 80 | 10 | 6,8 | 8,5 | 10,7 | 12,5 |
| 25 | 6,9 | 8,7 | 10,8 | 11,5 | |
| 50 | 6,3 | 7,9 | 9,8 | 10,9 | |
| 95 | 10 | 5,9 | 7,5 | 9,2 | 10,5 |
| 25 | 6,7 | 7,6 | 8,5 | 9,7 | |
| 50 | 4,4 | 5,4 | 6,1 | 7,03 |
Выбирая компрессионные фитинги или компенсаторы для полипропиленовых напорных труб, нужно следить за тем, чтоб у них рабочее давление было выше, чем в системах отопления или водоснабжения.
Полипропиленовые трубы для горячего водоснабжения
Установка ПП трубопровода
Установка ПП трубопровода
Монтаж трубопровода может быть закрытым и открытым. В случае открытого монтажа магистраль маскируется гипсокартоном или попросту остается на виду. При закрытом монтаже трубы замуровываются в предварительно штробированные пол и стены.
Очевидно, что открытый монтаж пользуется большей популярностью.
Первый этап. Вначале нужно определить, на какой дистанции от стояка будет пролегать внутренняя разводка. С учетом полученных данных обрезается труба под стояк.
Второй этап. В стояках верхней и нижней квартир необходимо нарезать резьбу, используя клупп. Затем стояки закупориваются таперами, и происходит сборка полипропиленового стояка.
Третий этап. Возобновляется подача воды для проверки герметичности соединений. Если результат положительный, то необходимо установить разводку (с учетом месторасположения сантехники, водного счетчика и фильтра). К унитазу нужно провести лишь холодное водоснабжение.
Четвертый этап. Ко всем сантехническим приборам следует подключить гофрированные шланги. Также перед каждым прибором устанавливается шаровый кран.
