Порядок подключения сифона душевой кабины

Вы ознакомились с различными конструкциями душевых сифонов, различающихся по механизму действия и ряду других показателей. Вне зависимости от модели, подключение любого сифона выполняется в аналогичном порядке. Различия возникают разве что на стадии установки дополнительных элементов (ручка в автоматических сифонах, кнопка в сифонах типа «click–clack» и т.п.). Порядок их монтажа уточняйте в инструкции производителя – в зависимости от модели и конкретного бренда установка может иметь некоторые отличия.

Кнопка «click-clack»

Кнопка – фото

Кнопка в разборе

Установка сифона «с нуля»

Инструкция по первому подключению сифона к новой душевой кабине приведена в следующей таблице.

Таблица. Подключение сифона

Этап работы
Описание
Распаковка сифона
Распакуйте сифон, как показано на изображении.
Начало разборки сифона
Достаньте клапан слива.
Продолжение разборки сифона
Вывинтите втулку из корпуса. Достаньте крышку и прокладки.
Герметизация
Пройдитесь герметиком по канавке слива.
Установка прокладки
Уложите прокладку из комплекта в обработанную герметиком канавку.
Герметизация прокладки
Пройдитесь герметиком по канавке прокладки.
Установка крышки слива
Разместите крышку корпуса сифона в сливном отверстии душевого поддона

Важно, чтобы резьба крышки при этом совпала с резьбой отверстия.
Наживление соединения
На этом этапе необходимо наживить соединение. Для этого следует повернуть втулку крышки, что показано на рисунке.
Закрепление слива
Для закрепления слива нужно выполнить 2 основных действия: — затянуть соединение при помощи торцевого ключа; — вставить клапан, как показано на рисунке.
Установка перелива
Установка перелива осуществляется в аналогичном порядке

В рассматриваемом примере слив имеет ручку регулирования. Придерживайтесь нижеизложенной последовательности: — ослабьте крепежный винт (это можно сделать посредством соответствующего отверстия в корпусе ручки), после чего демонтируйте крышку; — совместите корпус перелива с соответствующим отверстием в конструкции душевого поддона. Важно! На этом этапе, как и при монтаже слива, выполняется установка прокладок с обязательной герметизацией. Затягивая соединение между крышкой и корпусом с помощью разводного ключа. Упомянутый инструмент следует правильно отрегулировать, чтобы в результате получилось захватить перемычку крышки перелива. Ручку, посредством которой осуществляется управление сливом, размещайте так, чтобы между поверхностью лицевой крышки и торцом ручки оставался 3-4-миллиметровый зазор (видно на рисунке). После регулировки затяните винт.
Подсоединение колена
Установка колена сифона осуществляется в направлении входа в канализацию. Этот элемент монтируется до момента осуществления проверки герметичности душевой кабины. Результат показан на рисунке.
Подключение колена к канализации
Для соединения установленного в правильном положении сифона с канализационной трубой традиционно используется гофрированная труба. При необходимости применяются соответствующие переходники.

Дальнейшая сборка душевой кабины определяется особенностями конкретной конструкции.

Монтаж

Прикрутить сифон сможет каждый хозяин собственноручно без привлечения сантехника. Выполнять установку следует очень ответственно, внимательно относясь к каждой детали. Халатное отношение послужит появлением постоянных протечек или образованию неприятных запахов в комнате из-за щелей между компонентами прибора.

Главным требованием во время монтажных работ такого типа является герметичность креплений

Поэтому большое внимание уделяется качественному креплению комплектующих. Прокладки, идущие в комплекте, часто являются либо слишком тонкими, либо выполнены из некачественной резины

Поэтому желательна покупка сторонних прокладок.

Как чистить сифоны?

Позаботиться о чистке колена стоит заранее, на этапе монтажа конструкции во время ремонта. Для этого сифон оснащается специальным ревизионным отверстием, которое будет выполнять не только функцию осуществления перелива воды, но и функцию очищения от грязи.

Такое отверстие нужно лишь для узких приборов, тогда как девятисантиметровый трап очищается напрямую.

Если устройство устанавливается в поддон с низкой высотой, то в этом случае используются дополнительные приспособления для задержки волос, а также специальная самоочищающаяся конструкция.

Также чистку особо сильных загрязнений можно производить с помощью сантехнического прута. Но делать это должен профессионал.

Монтаж сифона на ванну

Устройство сифона

Детали сифона

  • сливная горловина – нижний элемент конструкции, устанавливаемый на дно ванны
  • переливная горловина – верхний элемент конструкции, устанавливаемый на боковину ванны
  • непосредственно сифон – съемный патрубок, водный затвор, вода которого препятствует проникновению запаха из канализационных труб, предпочтительнее, чтобы объем сифона был в пределах 300-400 мл
  • соединительный шланг для сливной и переливной горловин (обычно гофрированный)
  • патрубок для подключения к канализации (жесткий или гофрированный – в зависимости от конструкции ванны)
  • соединительные элементы: накидные гайки, винты, герметичные прокладки

Перед установкой сифона на ванну

устройство сифона с системой слив перелив для ванн

До того как собрать сифон для ванны, необходимо обратить внимание на три момента:

  • к сифону должен быть обеспечен свободный доступ для его возможного демонтажа или очистки его труб
  • прежде чем начать устанавливать сифон, необходимо обеспечить оптимальный высотный перепад (примерно на 1 см на 1 метр длины сливной трубы) между трубой слива сифона и местом подсоединения сифона к канализации: сток сливных вод из ванны не должен быть прегражден, иначе это будет приводить к постоянному застою воды в ванне
  • оптимальный диаметр канализационной трубы для слива в ванной – не менее 50 мм

Каждый сифон продается в разобранном состоянии, складывается как конструктор и имеет инструкцию по сборке.

Пластиковые элементы сифона для ванны закручиваются вручную

При собирании сифона особе внимание необходимо уделить герметизирующим прокладкам: именно их правильная установка обеспечит надежное соединение деталей и не допустит течи при дальнейшем использовании

сифон для ванны с системой слив перелив

Есть необходимость для начала научиться работать с накидной гайкой и герметичными прокладками. Конусная прокладка устанавливается всегда острым краем от гайки таким образом, что часть этой прокладки оказывается внутри другой части конструкции – таким образом герметизация будет отличаться дополнительной прочностью.

Если установить конусную прокладку в противоположную строну, то при соединении деталей придется прилагать излишние усилия – это и есть признак ошибочной сборки. При правильной сборке все детали конструкции соединяются без усилий и натяжения.

Перед покупкой

Выбрав подходящий именно Вам сифон для душа, рекомендуется учитывать ряд нюансов. Среди них наиболее важным является диаметр отверстия слива. По Европейским нормам он должен быть 52, 90 и 62 миллиметровым. Чаще всего современные разновидности производятся именно таких диаметров, но нередки случаи, когда нерадивый производитель не соблюдает технологию. Чтобы избежать неприятностей, обязательно замерьте диаметр слива перед покупкой.

Второй важной характеристикой, на которую стоит обратить внимание, является параметр пропускной способности. Её определяют из расчетов допустимого для поддона водяного слоя

При уровне не более 12 сантиметров используют сифон для душа с диаметром 52 и 62 мм, если значение выше, то приобрести лучше конструкцию с горловиной в 90 миллиметров.

Чистка

Поскольку помимо сливной функции сифоны для душевых так же выполняют и защитную роль, то изредка их рекомендуется чистить вручную. В конструкции с течением времени скапливается огромное количество грязевых остатков и волос. К тому же, плюсом такого устройства является возможность в случае падения в слив мелких предметов вернуть их.

Чтобы провести чистку сифона (которую, кстати, можно проводить и не дожидаясь засоров, хотя бы ради профилактики), нужно отвернуть колено и всю скопившуюся в нем грязь и остатки вычистить. При особенно сильных загрязнениях можно использовать грубую щетку, чтобы очистить въевшуюся грязь. Для лентяев находкой станет сифон для душа, который способен самоочищаться.

Бутылочная и коленная конструкции

Для подключения умывальника в помещении для принятия водных процедур, то есть в ванной, профессионалы советуют использовать все же сифон бутылочного типа. Понять, почему именно такой тип является предпочтительным, позволит рассмотрение состава и особенностей данного вида оборудования.

Схема сборки мойки с сифоном.

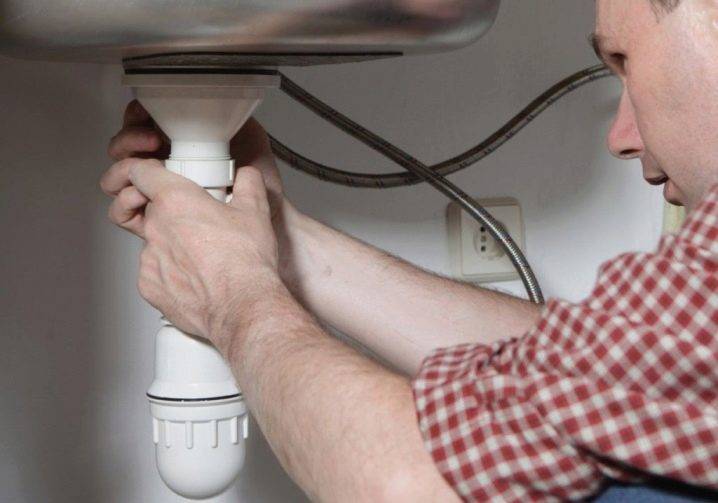

Подключение сифона такого типа – операция несложная и вполне может быть выполнена хозяевами самостоятельно. Процедура монтажа представляет собой подключение устройства одним концом к стоку мойки или ванны, а вторым – к выходу канализационной трубы.

Само устройство изделия предельно простое, и уход за ним не составляет особых сложностей. Главное в процессе монтажа – проследить, чтобы все уплотнительные резиновые прокладки были установлены и ни единой утеряно или забыто не было. Данный момент очень важен, причем не столько для процесса установки, сколько для удобства и комфорта эксплуатации в будущем, потому что такие резиновые изделия обеспечат отсутствие подтекания сточных вод.

Для кухонных моек наилучшим выбором является коленный сифон из металла или пластика. Установка такого рода конструкции в целом практически повторяет подключение сифона бутылочного. Отличия заключаются в том, что вместо элемента, который как раз и именуют бутылкой, необходимо установить изогнутый элемент жесткого типа, называемый коленом.

Уникальность данной конструкции заключается в том, что она может быть установлена только при условии, что труба канализации расположена в стене.

Достоинства и недостатки сифонов бутылочного типа

Прежде, чем приступать к поискам подходящего оборудования, следует определиться, какой вид будет устанавливаться. Выделяют четыре типа сифонов, из которых самый распространённый – бутылочный. Название дано потому, что в районе гидрозатвора конструкция принимает форму бутылки. Бутылочный тип получил наибольшее распространение, хотя отличается самым сложным устройством в сравнении с прочими. Предпочтение данному типу отдают из-за его несомненных достоинств:

  • компактности, его легко установить в стесненном пространстве;
  • легкость установки сочетается с легкостью разборки. Поэтому прочистить конструкцию несложно, это не потребует значительного времени.;
  • случайно проскользнувшие внутрь предметы не потеряются, а опустятся на дно колбы;
  • только он позволяет провести интеграцию с переливом и входом для стиральной машины .

Важно знать! Заметный недостаток конструкции: загрязнения скапливаются в месте перехода водного потока, прошедшего стакан, в прямой участок

Сифон бутылочного типа — наиболее распространенная модель подобных изделий

Вариацией конструкции бутылочного типа можно считать скрытый тип сифона. Стакан встраивается в стену, наружу выходит только горизонтальная трубка. Это дорогое устройство и оно применяется изредка.

Советы по выбору

Чтобы предотвратить ошибки, следует прислушаться к некоторым советам по выбору.

  • Неправильно решение при покупке может повлечь за собой приобретение не всех частей устройства. Лучше выбрать сразу весь комплект, а также необходимые материалы и инструменты.
  • Подумайте, какая модификация подойдет для решения вашей задачи. Например, если нужно больше свободного пространства под мойкой, возможно, лучше выбрать плоский сифон.
  • Базовые возможности простой модели можно расширить за счет функциональных приспособлений. Для упрощения эксплуатации могут понадобиться пробки и защитные прокладки. Пробки пригодятся для разветвленных устройств, к которым планируется подключить технику.
  • При неправильной установке часто случаются перегибы гофрированных патрубков. Это препятствует нормальному движению жидкости, из-за чего случаются засоры системы. Пластиковые детали сифона могут получить повреждение от горячих поверхностей или вибрирующего оборудования.
  • Если при покупке сравниваете одинаковые по функционалу модели в цене, выбирайте те материалы, которые соответствуют вашему пониманию долговечности.
  • Если сифон планируется разместить в закрытом пространстве, не имеет смысла приобретать дорогие дизайнерские модели.
  • Монтаж оборудования осуществляется согласно сопроводительным документам.

В заключение

Сифон – важное сантехническое средство как на кухне, так и в ванной. Поэтому желательно, чтобы любые действия, которые мы описали выше в статье, выполнялись подготовленными специалистами, что послужит залогом надежной и долговечной эксплуатации системы

Впрочем, при наличии определенного опыта или в случае экстренной необходимости стоит воспользоваться указанными выше рекомендациями для самостоятельного выполнения работ.
