Монтаж водопроводной системы из полипропиленовых труб в стене
При покупке фитингов, тройников и стыковочных деталей учитывают диаметр выбранной трубной продукции. Они, как и основное колено, обычно бывают произведены из полипропилена. Но использовать их можно только при создании разветвлений, фиксации измерительных устройств и для переправления водяных потоков.
Процесс сокрытия полипропиленовых изделий в стене выглядит следующим образом:
При решении вопроса, можно ли прятать полипропиленовые трубы в стену, когда конструкция уже готова, специалисты советуют не рисковать, а соорудить вместо монолитной глухой стены специальный шкаф для доступа к трубопроводу. Свободное пространство в нем можно применить для хранения вещей.
Методика монтажа
Нанесение разметки – это предварительный этап прокладки полипропиленовых труб в стене. Для этого можно использовать простой карандаш. Далее необходимо выполнить следующие действия:
- При помощи перфоратора (болгарки) вырежьте две параллельно идущие штробы (прорези в стене). При работе с болгаркой рекомендуется использовать простой диск по камню или диск с зубьями, прошедшими алмазную обработку.
- Удалите зубилом или перфоратором материал между обеими разметками, соединяя таким образом их в одну.
- Вставьте в готовые штробы водопроводную конструкцию, закрыв после этого трубы цементным раствором.
- Заключительный этап прокладки полипропиленовых труб в стене предполагает тестирование работы вновь созданной системы. Заполнив её водой, проследите, нет ли протечек, провисания либо других неисправностей водопровода.
Если подтекания не обнаружатся, приступайте к финишной отделке. Для этого можно использовать штукатурку. Впрочем, выбор облицовочного материала зависит от вкуса и уровня благосостояния домовладельца.
Уложив трубы в штробы, нужно закрепить их и провести испытания
Следует знать, что штробить стены в панельных домах категорически запрещено. Обусловлено это сравнительно небольшой толщиной панелей, а штробление приведёт к снижению их прочности. Проводить такие работы допустимо лишь в домах с кирпичными толстыми стенами. Поэтому в современных многоэтажных зданиях прокладку полипропиленовых труб осуществляют креплением к стене. Коротко остановимся на этом вопросе.
Плюсы и минусы
Из плюсов замуровывания отопления в стену нельзя назвать объективные. А вот минусы очевидные:
- сложный монтаж. Перед тем как проложить трубы отопления в стене задумайтесь о том, что соединять элементы очень неудобно. Металлические коммуникации крайне сложно качественно спаять в штробе;
- риск протекания. При этом чтобы устранить утечку придется разбить всю стену, не говоря уже о том, что определить очно место утечки практически нереально, если нет мокрого пятна на стене;
- необходимость выполнения сложных, трудоемких процессов, таких как монтаж труб отопления в стене.
Если решили спрятать коммуникации в бетонные стены, лучше подумайте еще немного, может эта идея пройдет сама собой. Другое дело фальш-стена:
- удобный доступ к ключевым узлам системы;
- широкие подоконники;
- экономия средств и времени.
Подводя итоги, выделим главные моменты. Во-первых, муровать коммуникации в бетонные стены не надо, лучше спрятать их за фальш-стеной. Во-вторых, нужно изолировать трубы и в-третьих, надежно крепить их при помощи специальных хомутов и клипс.
Прокладка в грунте
Согласно требованиям ГОСТ, диаметр прокладываемых в земле водопроводных труб должен быть 32 мм, а их длина — 2,4 метра. Для простого и быстрого монтажа необходимо приобрести фитинги.
Укладку полипропиленовой трубы в землю своими руками проводите в следующей последовательности:
- Выройте траншею. В нормативных документах сказано, что её глубина должна быть ниже уровня промерзания грунта. Для своего региона конкретную цифру можно узнать из специальных таблиц. Оптимальная ширина рва – 0,5 метра.
- Уплотните дно и стенки траншеи.
- Сделайте амортизационную подушку, насыпав 10 см песка.
- Обмотайте трубы слоем теплоизоляции, уложите в ров и соедините их с помощью фитингов.
- Засыпьте инженерную коммуникацию песком. Верхняя отметка его слоя должна на 5 см быть выше наружной поверхности трубопровода.
- Место прохождения водопровода покройте плиткой, черепицей или битым кирпичом.
- Засыпьте траншею извлечённым грунтом.
И не забудьте поблизости от центральной магистрали создать колодец для установки в нём запорной арматуры. С её помощью вы сможете аварийно отключать воду, а также подключать к водопроводу дополнительные объекты. Колодец обычно выкладывается из кирпича или выполняется из железобетонных колец.
Методика монтажа
Нанесение разметки – это предварительный этап прокладки полипропиленовых труб в стене. Для этого можно использовать простой карандаш. Далее необходимо выполнить следующие действия:
- При помощи перфоратора (болгарки) вырежьте две параллельно идущие штробы (прорези в стене). При работе с болгаркой рекомендуется использовать простой диск по камню или диск с зубьями, прошедшими алмазную обработку.
- Удалите зубилом или перфоратором материал между обеими разметками, соединяя таким образом их в одну.
- Вставьте в готовые штробы водопроводную конструкцию, закрыв после этого трубы цементным раствором.
- Заключительный этап прокладки полипропиленовых труб в стене предполагает тестирование работы вновь созданной системы. Заполнив её водой, проследите, нет ли протечек, провисания либо других неисправностей водопровода.
Если подтекания не обнаружатся, приступайте к финишной отделке. Для этого можно использовать штукатурку. Впрочем, выбор облицовочного материала зависит от вкуса и уровня благосостояния домовладельца.
Уложив трубы в штробы, нужно закрепить их и провести испытания
Следует знать, что штробить стены в панельных домах категорически запрещено. Обусловлено это сравнительно небольшой толщиной панелей, а штробление приведёт к снижению их прочности. Проводить такие работы допустимо лишь в домах с кирпичными толстыми стенами. Поэтому в современных многоэтажных зданиях прокладку полипропиленовых труб осуществляют креплением к стене. Коротко остановимся на этом вопросе.
Преимущество пластиковых труб
- Пластиковые трубы, в отличие от металлических, не подвержены коррозии, и поэтому экологичны.. В процессе эксплуатации не засоряются, не гудят и не вибрируют.
- Пластик является диэлектриком и не пропускает электрический ток — электробезопасность. Благодаря этому свойству, можно использовать трубы для прокладки кабелей.
- Выдерживают высокие температуры (до95 градусов), и не нагреваются, что обеспечивает малые тепловые потери.
- Пластиковые трубы в разы легче и эластичней металлических.
- Экономичность, система водоснабжения собранная из полимерных труб, обходится на 15-20% дешевле такой же системы, из металлических труб. Срок службы таких труб, примерно 50 лет.
Исходя из вышеперечисленного, можно сделать следующий вывод: пластиковые трубы — отличная альтернатива стальным и чугунным трубам, они хорошо подходят для холодного и горячего водообеспечения и отопительных систем.
Для монтажа пластиковых труб не требуется такого большого оборудования, а осуществить сборку может произвести, практически любой человек. Главное соблюдать определенные нюансы, и придерживаться последовательности действий, чтобы система служила долго, и не доставляла проблем во время эксплуатации.
Для выполнения работ Вам понадобятся:
- Рулетка;
- Мягкий карандаш или маркер;
- Специальный резак для труб;
- Зачистка (если используются армированные фольгой трубы);
- Ну и самое главное, паяльник (сварочный аппарат) с насадками.
Как правильно сваривать полипропиленовые трубы?
Вот теперь самый главный момент, как правильно сваривать полипропиленовые трубы. Для начала выставляем необходимую рабочую температуру на аппарате для сварки, закрепляем насадки нужного диаметра, и включаем для прогрева. Пока паяльник греется, подготовим трубы и фитинги.
- Отмеряем и отрезаем трубу необходимой длины. При использовании армированных труб их необходимо зачистить;
- Спиртом, обезжириваем места соединения;
- Замеряем глубину фитинга и переносим на трубу минус 2мм.;
- На деталях отмечаем совмещение соосности для верного расположения.
Боле подробный процесс пайки пластиковых труб мы уже рассматривали ранее.
Аппарат прогрелся, и теперь приступаем непосредственно к пайке:
- Взяв трубу и фитинг в руки, одновременно вставляем в насадки, трубу до отметки, а фитинг до упора. Прогреваем нужное время, для каждого диаметра время свое (обычно таблица есть на крышке чемоданчика от аппарата).
- По окончанию прогрева вытаскиваем детали из насадок и плавно их соединяем, совмещая наши отметки для соосности.
- Фиксируем соединение до остывания.
Для достижения наилучшего результата спайки, категорически запрещено вращать детали в процессе пайки.
Можно ли прятать полипропиленовые трубы в стене?
Можно ли спрятать пластиковые трубы в стене? При соблюдений ряда рекомендаций — да.
- Труба должна иметь как можно меньше соединений, и быть максимально цельной;
- Все элементы изготовлены из одного материала;
- Должна быть выполнена теплоизоляция труб;
- Доступ к кранам и приборам учета должен остаться свободным.
Как монтировать полипропиленовые трубы в стене?
- Для начала необходимо сделать разметку;
- Далее, по разметке, делаются штробы;
- Соединяете трубы, и монтируете в подготовленное место;
- Далее выполняются малярные работы.
Как вырезать отверстие в натяжном потолке под трубу?
При монтаже натяжных потолков возникает необходимость обойти трубы. Как вырезать отверстие в натяжном потолке под трубу, не повредив его. Для этого делается надрез на рабочем полотне, и укрепляется специальной накладкой, которая защитит от расползания потолка.
Накладку лучше изготовить из 1-2мм. пластика. Вырезаем прямоугольник шириной большей на 1,5см. от диаметра трубы. Длина прямоугольника равна расстоянию от багета до внешнего края трубы, плюс 1,5см. По центру проводим линию. С одной стороны прямоугольника очерчиваем круг на 4-6мм больше диаметра трубы. На расстоянии 3-5мм. от окружности рисуем полукруг, от него опускаем линии к противоположному краю, получается внешняя часть кольца. Теперь все аккуратно вырезаем, накладка-кольцо готова.
Простейший способ обхода трубы — установка накладки снаружи полотна. Все полотно заправляется в багет, не доходя по 20-25см. до трубы с обеих сторон. Далее, по центру трубы, полотно аккуратно разрезается и заправляется на место. Теперь надеваем накладку-кольцо на трубу, и приклеиваем к полотну. Все готово.
Монтаж водопроводной системы из полипропиленовых труб в стене
При покупке фитингов, тройников и стыковочных деталей учитывают диаметр выбранной трубной продукции. Они, как и основное колено, обычно бывают произведены из полипропилена. Но использовать их можно только при создании разветвлений, фиксации измерительных устройств и для переправления водяных потоков.
Процесс сокрытия полипропиленовых изделий в стене выглядит следующим образом:
При решении вопроса, можно ли прятать полипропиленовые трубы в стену, когда конструкция уже готова, специалисты советуют не рисковать, а соорудить вместо монолитной глухой стены специальный шкаф для доступа к трубопроводу. Свободное пространство в нем можно применить для хранения вещей.
Как соединять и монтировать металлопластиковые трубы
Стальные трубы постепенно вытесняются с рынка: появились достойные конкуренты, которые стоят меньше, монтируются проще, служат не меньше. Например, из металлопластика делают горячий и холодный водопровод, систему отопления. Как правильно провести монтаж металлопластиковых труб, какие фитинги когда использовать, как с их помощью соединять отрезки в единое целое — обо всем этом и пойдет речь.
Виды фитингов для металлопластиковых труб
Структура металлопластиковых труб такова, что варить их или паять невозможно. Потому все ответвления и некоторые изгибы делают при помощи фитингов — специальных элементов разной конфигурации — тройников, переходников, уголков и т.п. С их помощью собирается система любой конфигурации. Недостаток такой технологии — дороговизна фитингов и время, которое придется потратить на их установку.
Примерный ассортимент фитингов для монтажа металлопластиковых труб с прессом
Плюс металлопластиковых труб в том, что они хорошо гнутся. Это позволяет использовать меньшее количество фитингов (они дорогие). Вообще фитинги для металлопластиковых труб бывают:
Решить какого типа фитинги использовать просто. Обжимные применяются для трубопроводов, к которым всегда есть доступ — со временем требуется соединения подтягивать. Прессовые можно замуровывать. Вот и весь выбор — надо знать какого типа монтаж металлопластиковых труб будет на конкретном участке.

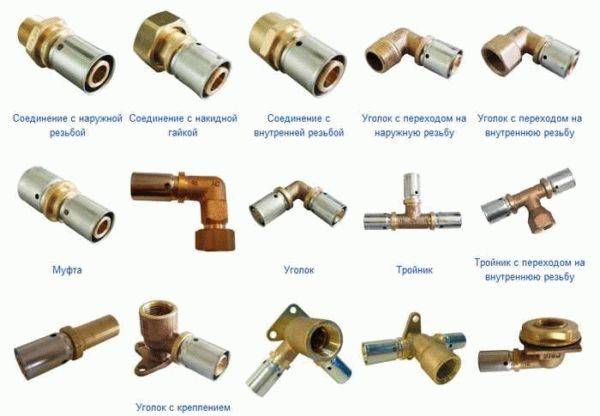

Внешний вид некоторых фитингов с накидными гайками — винтовых или обжимных
Общий недостаток металлопластиковых труб — из-за конструкции фитингов на каждом соединении происходит заужение сечения трубопровода. Если соединений немного и трасса недлинная, никаких последствий это иметь не может. В противном случае необходимо или увеличение сечения трубопровода, или насос с большей мощностью.
Подготовка к монтажу
Прежде всего необходимо на листе бумаги нарисовать всю систему водопровода или отопления. Во всех местах ответвлений прорисуйте фитинг, который необходимо установить и подпишите его. Так их удобно считать.
Инструменты
Для работы кроме трубы и купленных фитингов понадобится:
Труборез. Устройство, напоминающее ножницы. Обеспечивает правильное расположение среза — строго перпендикулярно поверхности трубы
Это очень важно
Этим инструментом режут металлопластиковые (и не только) трубы
Калибратор (калибр) для металлопластиковых труб. В процессе разрезания, труба слегка сплющивается, а края ее немного загибаются внутрь. Калибратор как раз нужен для того, чтобы восстановить форму и выровнять края. В идеале края развальцовываются наружу — так соединение будет надежнее.
Советы по монтажу стальных труб
Установку трубопровода проводят, выполняя несколько обязательных правил:
Вертикальную установку прокладываемой линии выполняют, используя больше крепежных элементов, по сравнению с установкой в горизонтальном положении.
Монтаж трубопровода
- При монтаже стальных труб небольшой толщины нужно делать больше точек фиксации, чем при установке больших изделий.
- На изгибе в нижней части закрепленной вертикально трубы, на участке где она переходит в горизонтальную, нужно закрепить дополнительный хомут. Недопустимо чтобы деформирующая нагрузка от вертикальной ветки системы, напрямую передавалась «лежаку».
- При установке стояка не превышающей 3м, крепления можно не ставить. Если система получиться длиннее 3 м, то по центру этажа нужно установить крепление.
- Трубы, идущие к отопительным приборам, нужно проводить, устанавливая крепежные элементы через 1,5м.
Выбрать подходящий шаг между отдельными креплениями на горизонтальных участках позволит простая таблица:
Сечение мм | Максимальное расстояние между опорами стальных трубопроводов в метрах | |
| Неизолированные | Изолированные | |
| 15 | 2.5 | 1.5 |
| 20 | 3 | 2 |
| 25 | 3.5 | 2 |
| 32 | 4 | 2.5 |
| 40 | 4.5 | 3 |
| 50 | 5 | 3 |
| 70.8 | 6 | 4 |
| 100 | 6 | 4.5 |
| 125 | 7 | 5 |
| 150 | 8 | 6 |
Эти данные позволят определить необходимое расстояние между отдельными крепежными элементами для труб разного диаметра.
Любые системы должны монтироваться с учетом температурного режима. При нагреве воздуха или при высокой температуре теплоносителя, металл неминуемо расширяется, от этого полностью не удастся избавиться, уложив армированные трубы. Сборка отопительной системы лучше выполнять с помощью скользящего соединения или пластиковых кронштейнов.
Крепежные элементы и другие материалы
Кроме самих труб, для монтажа нужно заранее подготовить:
- Крепежные материалы:
- крепежные клипсы из пластика или хомуты для полипропиленовых труб заданного диаметра;
- дюбель-гвозди.
- Инструменты:
- молоток;
- дрель;
- крестовая отвертка;
- ножницы или ножик для резки труб;
- рулетка;
- уровень;
- маркер.
Клипсы — их значение и тонкости установки
Клипса производится из специального материала — нейлона. Он обладает такими полезными свойствами, как высокие показатели термостойкости и устойчивость при механических воздействиях
Среди технических характеристик клипсы нужно обратить внимание на диаметр, он должен соответствовать размеру наружного диаметра полипропиленовой трубы. Установка клипс имеет свои правила, от выполнения которых зависит срок службы готовой системы коммуникаций. Одинарные клипсы и двойная клипса
Одинарные клипсы и двойная клипса
Главный вопрос, который важно не упустить – это размер шага между клипсами. Если вы установите клипсы слишком далеко друг от друга, то существует риск прогибов в местах опор. При монтаже коммуникационной системы с двумя параллельно размещенными трубами используйте двойную клипсу
При монтаже коммуникационной системы с двумя параллельно размещенными трубами используйте двойную клипсу.
Правильный шаг между клипсами
В каких случаях применяют хомуты
Крепление полипропиленовых труб к стене с помощью хомутов рекомендуется производить в случаях, когда необходимо установить трубы большого диаметра с достаточно тяжелым весом. Хомуты представляют собой конструкцию с винтовой стяжкой и резиновой внутренней прокладкой, которая необходима для компенсации вибрации. Благодаря этому они надежно удерживают трубу даже при возникновении сильных колебаний.
Хомуты снабжены дюбелем и шпилькой. Крепление может быть выполнено из металла или пластика. При прокладке полипропиленовых труб лучше выбрать хомуты из аналогичного сырья: так вы обеспечите для всей конструкции одинаковые показатели прочности. Монтаж крепежного материала может быть жестким либо плавающим:
- Жесткое крепление производится путем предельно плотного затягивания хомута вокруг труб. Жесткая сцепка необходима в местах ниже раструба. Благодаря жесткой фиксации исключается возможность смещения системы коммуникаций.
- Плавающее крепление обозначает наличие зазора между трубами и хомутом. Крепление затягивают таким образом, чтобы оставить возможность свободного движения трубы. Подвижность крепежа обеспечивает возможность расширения труб при температурных скачках.
Как крепится хомут
Правила установки элементов крепления для изделий ПВХ
Крепеж для трубы ПВХ (опора, кронштейн, клипсы, подвеска и т. д.) устанавливается только после разбиения оси трубопровода, а также определения мест монтажа.
При использовании крепления с резиновой прокладкой усилие ее сжимания хомутом не должно приводить к радиальной деформации ПВХ канала более чем на 0,8 %. Для вертикального участка трубопровода опора устанавливается под соединительным элементом на трубе.
Наружные каналы, имеющие значительную протяженность, рекомендуется устанавливать на сплошное основание. Горизонтальные участки внутренних трубопроводов, которые расположены в местах с температурой окружающей среды (или вещества) не больше 30 градусов, лучше монтировать на отдельно стоящие опоры (скобы, подвески, кронштейны). Если указанные температуры выше 30 ºС, то на сплошном основании.
Конструируя трубопровод, следует полностью применять компенсирующую способность деталей. Это во многом достигается подбором рациональной схемы укладки и правильным расположением неподвижных креплений.
Крепление размещается над местом соединения труб
Монтаж панелей ПВХ своими руками на металлический каркас
Монтируем каркас из оцинкованных профилей, подробно мы разбирали его в статье подвесные потолки своими руками.
Направляющий профиль можно крепить на плитку или выше плитки, как в моем примере. В первом случае придется сверлить плитку, как правильно просверлить кафельную плитку. Во втором случае придется повозится с креплением стартового пластикового профиля, так как полка ПН 27*28 уменьшится на толщину плитки с клеем. Учитывайте это!
Если стены бетонные используем обыкновенный дюбель-гвоздь. Для крепления в пазогребневые стены, только Специальный MUD дюбель. Для кирпичных стен тоже свой дюбель.

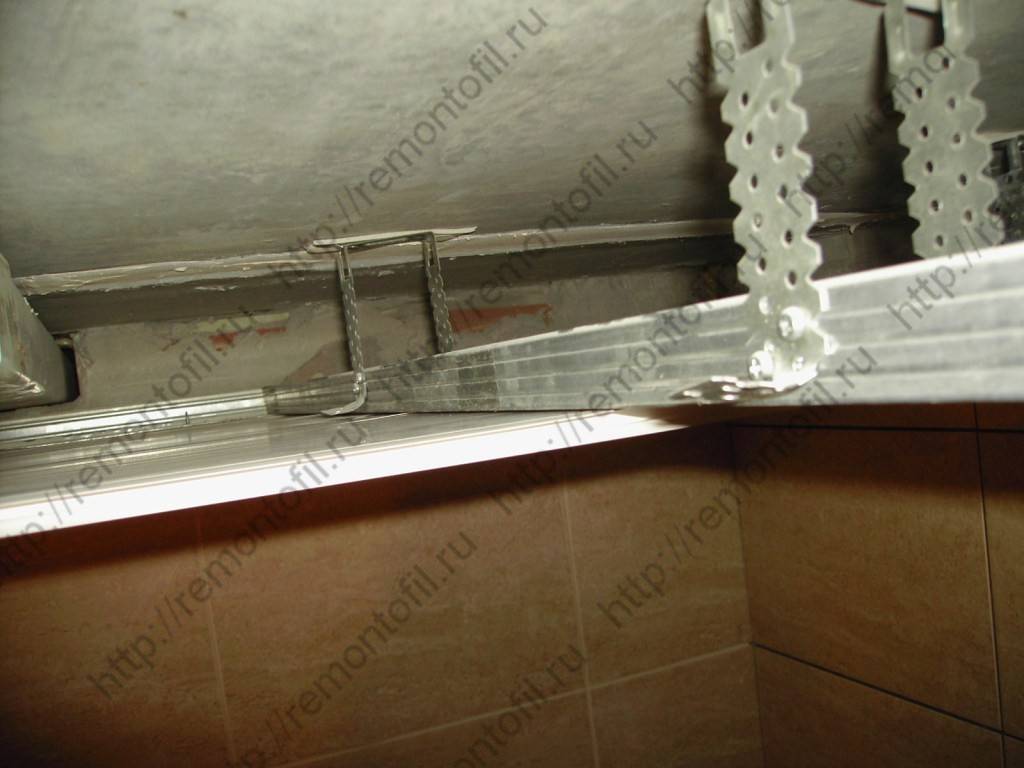

При креплении направляющего профиля каркаса подвесного потолка на плитку, используем два сверла. Для сверления плитки: Перьевое сверло. Далее бур.
Рекомендованный шаг крепления пластиковых панелей 30см. Поэтому если позволяет конфигурация устанавливаем ПС с шагом 30см. Особенно,это актуально если Вы купили панели ПВХ для потолка небольшой толщины и жесткости. Если панели качественные, с толстой стенкой, то шаг можно увеличить до 50см.
Как крепить подвес прямой к потолку мы рассматривали ранее. Не допускайте ошибок. Конечно вес ПВХ панелей в сравнении с гипсокартоном небольшой, и возможно обойтись дюбель-гвоздями. Но зачем? Мы же знаем как должно быть!
Если Вы планируете использовать точечные светильники, то учитывайте их высоту и необходимое расстояние подвесного потолка от плиты перекрытия.

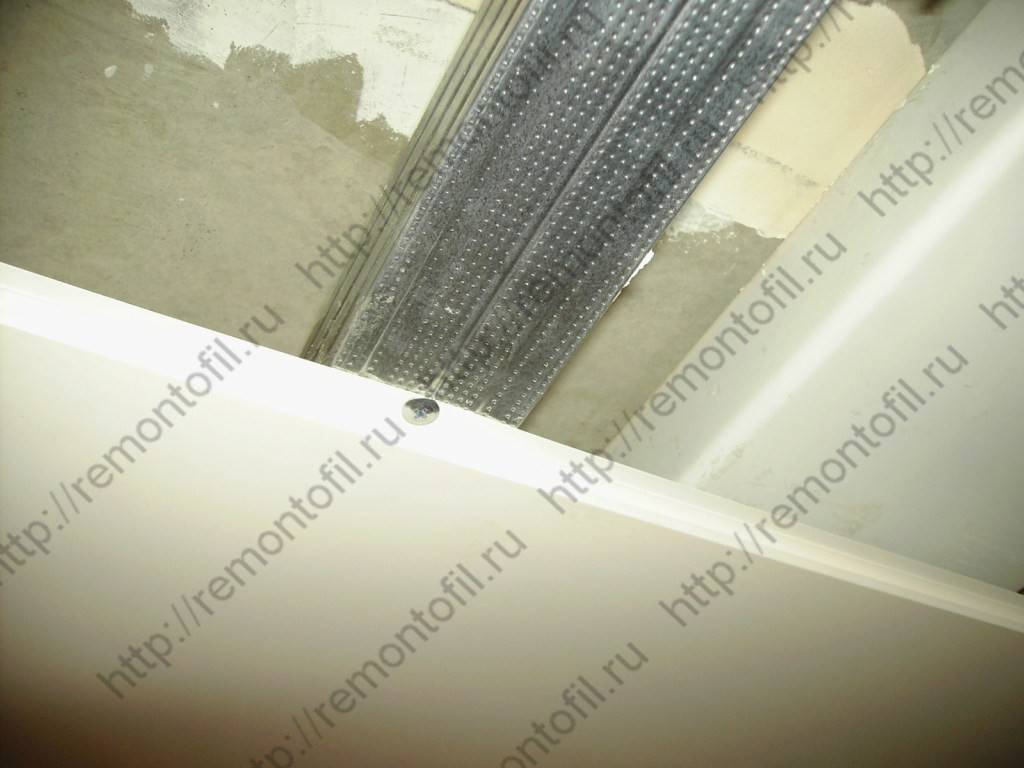

Крепление панелей ПВХ к каркасу

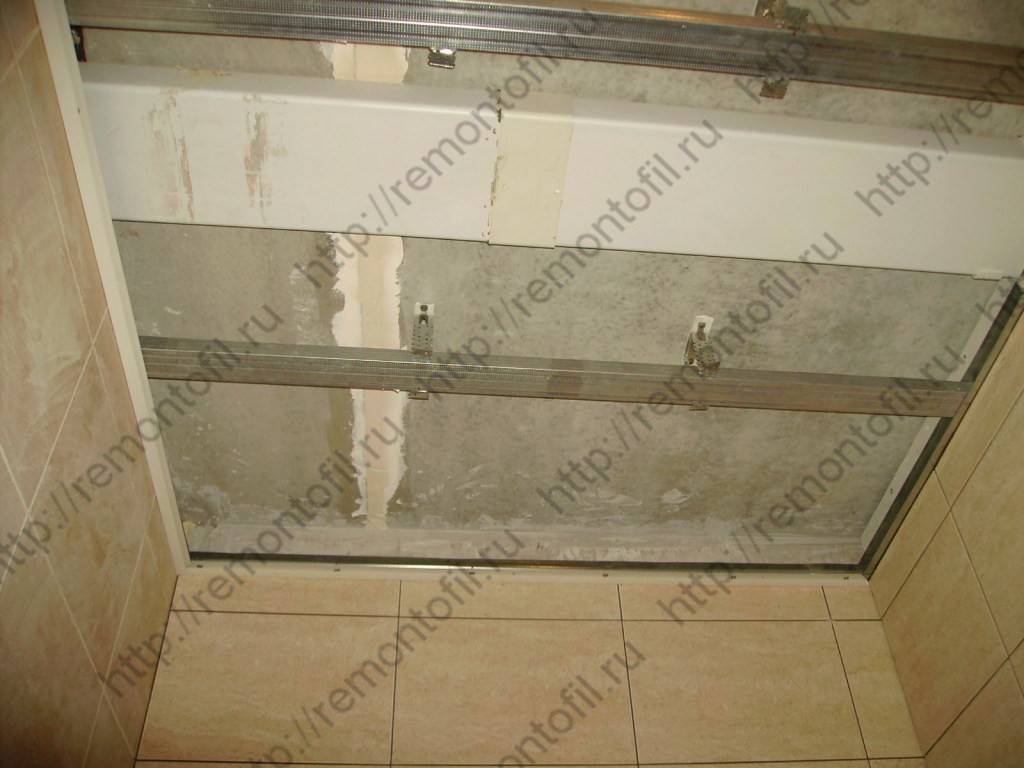

После монтажа каркаса из оцинкованных профилей, определяем исходя из конфигурации помещения направление крепления панели ПВХ для потолка. Крепим стартовый пластиковый профиль по периметру за исключением стороны расположения последней панели ПВХ для ванной, её длинной части.
Для крепления используются обычные саморезы с пресс шайбой. Углы для эстетики лучше запилить под 45 градусов.
Панели ПВХ потолочные обрезаются под требуемый размер с помощью ножовки с мелким зубом, электролобзика или используется болгарка. Шума много, но быстро. Я выбрал электролобзик и пилки “чистый рез”.
Панели обрезаются не впритык, а с небольшим зазором (-5мм, от размера “от стенки до стенки”).
Крепление первой панели ПВХ требует терпения и наличия под рукой шпателя или пластиковой линейки. Это позволит заправить длинную часть панели в установленный пластиковый профиль.
Как крепить панели ПВХ по пунктам:
Приложили панель, убедились, что размер соответствует требуемому.
Заводим узкую часть панели в пластиковый профиль и задвигаем до конца.

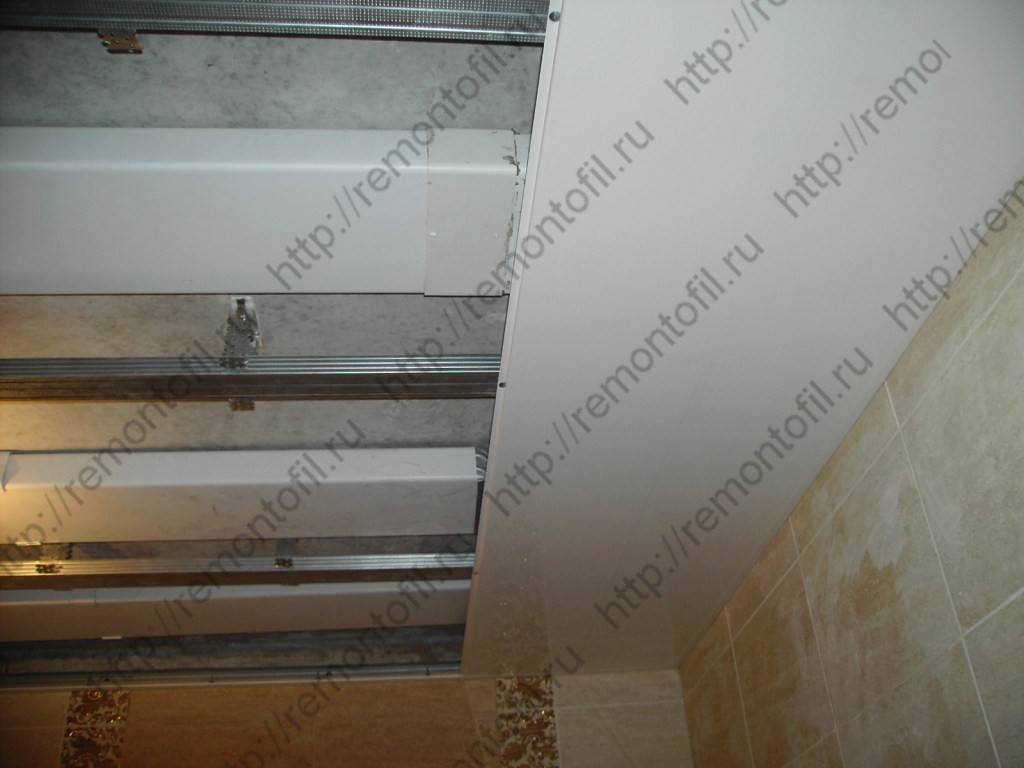

Панель изгибается даже под собственным весом, поэтому заправить вторую узкую часть не составит труда. Если затруднительно, то помогаем себе шпателем (аккуратно) или пластиковый линейкой (отрезком того же профиля).

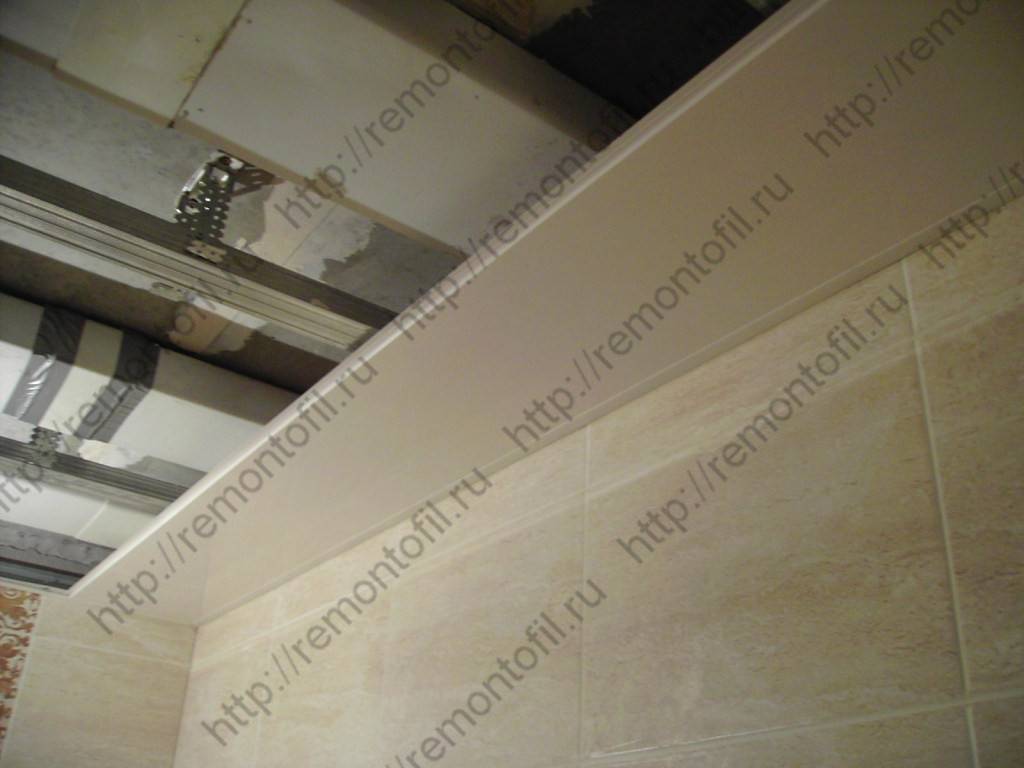

После этого подводим потолочную ПВХ панель длинной стороной к профилю и начинаем заводить. Не спешим. И задвигаем до упора. Крепим к профилям с помощью саморезов.

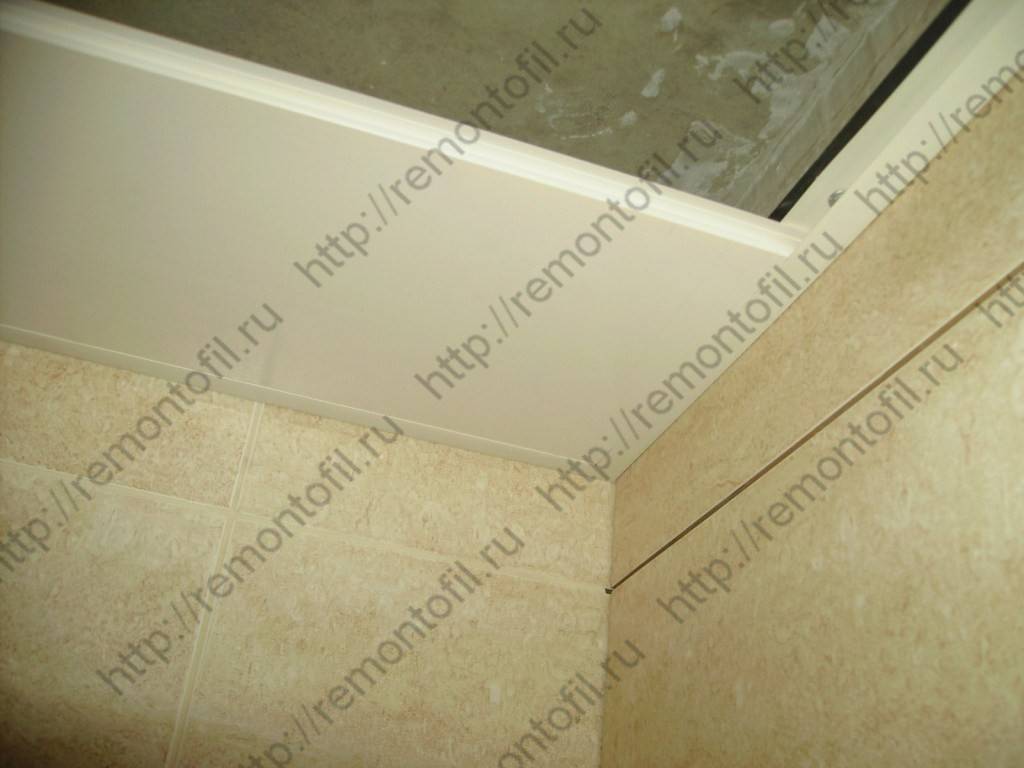

Далее отделка ванной комнаты панелями ПВХ значительно проще. Отрезаем в размер, заводим узкие стороны и задвигаем панель в ответный паз предыдущей. Крепим саморезами с пресс-шайбой. Не беспокойтесь по поводу толщины шляпки, она никак не повлияет на качество стыка.

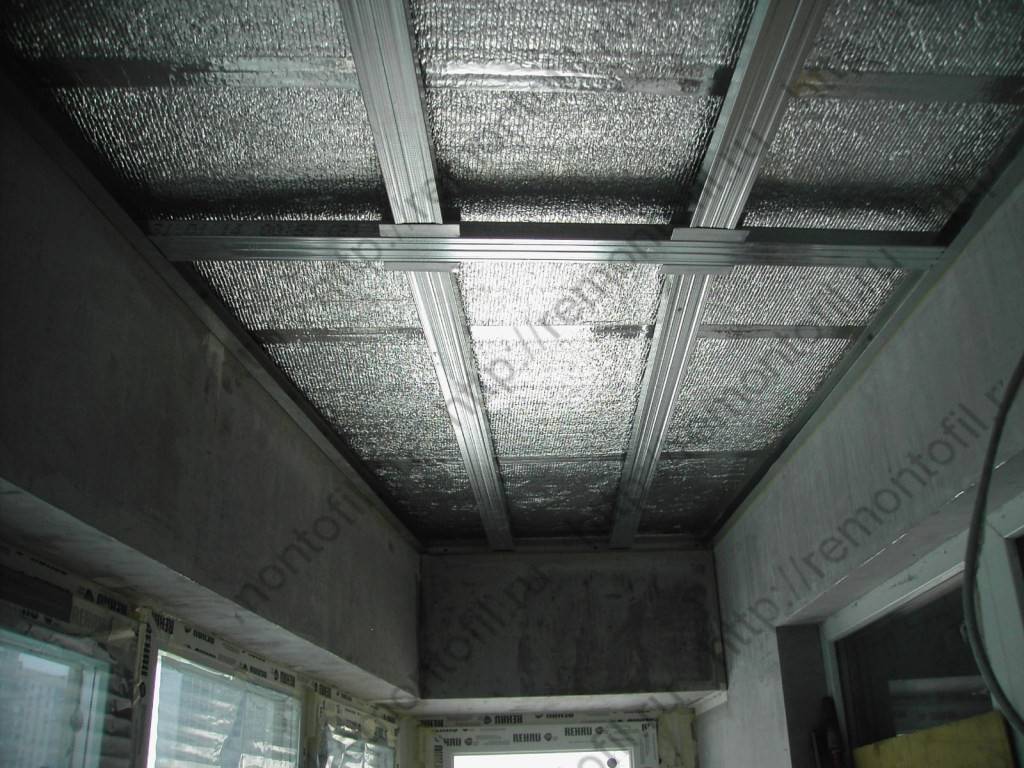

Точно таким же образом я сделал потолок из ПВХ панелей при утеплении балкона

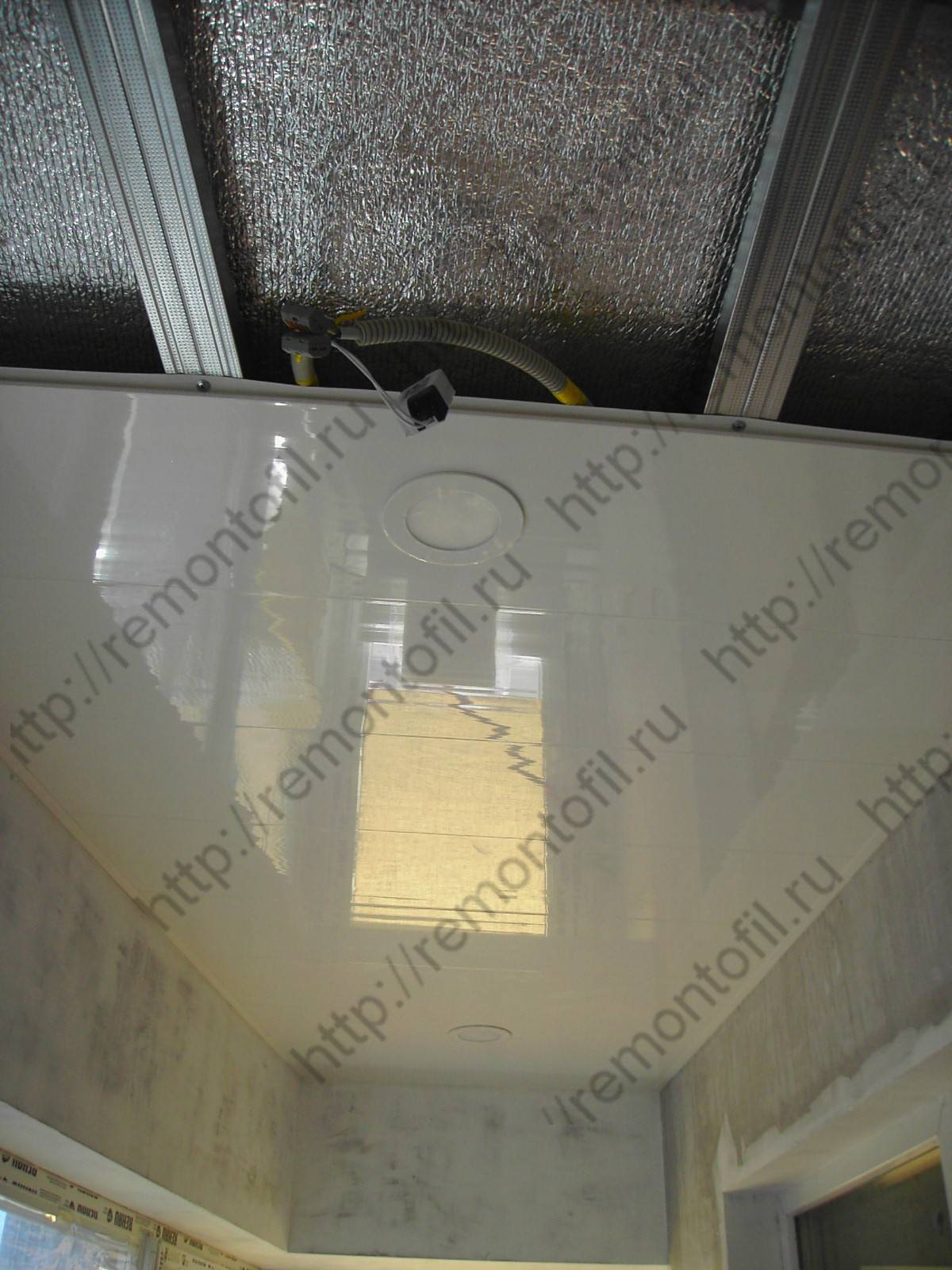

В местах расположения точечных светильников, если такие предусмотрены, сверлим отверстия кольцевой фрезой или электролобзиком. Если Вы беспокоитесь, что светильники будут просвечивать потолок, то изготовьте корпус-дно из обычной жестяной банки 0,5л.

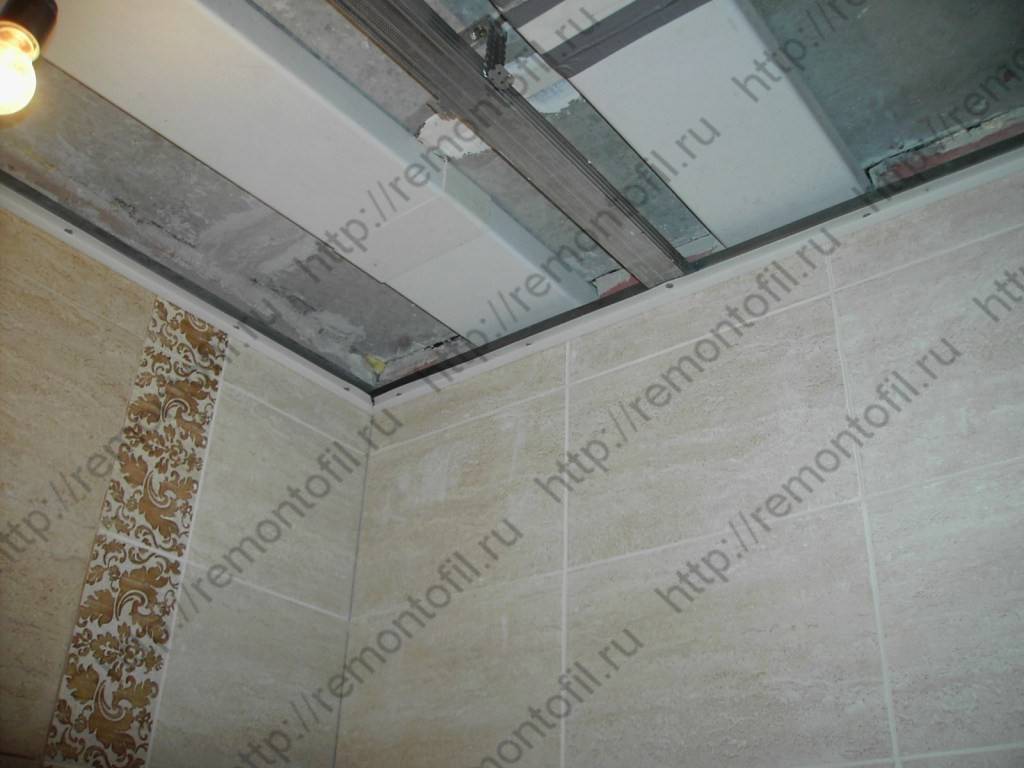

Вы помните, что мы еще не установили один пластиковый стартовый профиль? Это необходимо для крепления последней ПВХ панели на потолок. Как это сделать читайте в следующей статье Школы ремонта, в которой рассмотрим несколько способов.
Характеристики полипропиленовой трубной продукции
Такие трубы на сегодняшний день применяют, в том числе, и для прокладки бытовых трубопроводов. Помимо полностью пластиковых изделий, популярностью пользуется трубная продукция, которую армируют стекловолокном или алюминием. Она более прочная и менее чувствительная к изменению температурного режима.
Неармированные трубы используют исключительно для систем, по которым перемещается холодная вода. Чтобы проложить пластиковый водопровод или отопительную конструкцию, применяют изделия, имеющие диаметр от 20 до 110 миллиметров. Продукцию с нестандартными размерами сечения выпускают исключительно по спецзаказам.
Основной характеристикой труб из полипропилена является толщина стенки. Часто к изделиям прикладывают таблицу, в которой отражены требования к материалам для тепло- и водопроводов с разными температурами среды и различными нагрузками.
