Надежное крепление труб: основные варианты

Похожие публикации:

  • Крепление водосточной трубы к стене. Хомуты для крепления
  • Способы укладки металлопластиковых труб
  • Крепление пластиковой трубы к стене
  • Прокладка полипропиленовых труб в стене
  • Крепление водосточной трубы к стене
  • Крепление канализационных труб к стене

Мы смонтировали трубы водоснабжения в жилом доме, используя двойные клипсы. При этом расстояние между трубами горячей и холодной воды 1,5 мм. как в клипсах. Холодная вода сверху, горячая снизу. Этот разводка в ванной комнате по стене в горизонте. Возник спор с технадзором — расстояние должно быть 3-5 см, горячая вода должна быть сверху. Потому что выджеление тепла и конденсат от холодной воды. Прав ли он? отправьте пожалуйста ответ на мой эл адрес. Укажите на регламент поставщиков

Печь в бане особенности

В абсолютном большинстве случаев это дровяная, чугунная или стальная конструкция, зачастую оборудованная еще и водонагревателем. Порой изделие обкладывается камнем, но обычно обходятся и без такой обшивки: корпус и труба в этом случае также выступают элементами обогрева.

Самый распространенный вариант дымоходной трубы – стальной. Во-первых, материал довольно стоек к химически агрессивным веществам. Во-вторых, обладает сравнительно малым весом. А в-третьих, высокая теплопроводность металла в помещении парилки является достоинством: тепло от дымохода идет на поддержку высокой температуры в комнате или используется для подогрева воды в баке.

Однако это же свойство является и главным недостатком: труба раскаляется настолько сильно, что существует опасность воспламенения. Даже слишком близкое расположение дымоотводящего канала к деревянной стене и то заметно увеличивает угрозу пожара.

Проход трубы через потолок бани: особенности

Место прохода дымоотводного канала через перекрытие должно быть выбрано и отмечено в проекте. Это значительно облегчает работы, так как позволяет заранее вырезать отверстие необходимой величины.

При обустройстве дымохода необходимо соблюдать еще несколько правил.

  • Проход трубы через потолок не только не должен затрагивать несущие конструкции, но и находиться на определенном расстоянии от них: минимальная дистанция дымохода от несущей потолочной балки или стены составляет 13 см.
  • Между стенками дымохода и перекрытием не допускается контакт, вне зависимости от того какой материал используется – сталь, керамика и прочее.
  • Зазор между краями отверстия и дымоходным каналом должен быть тщательно теплоизолирован, в противном случае поддерживать высокую температуру в парилке не удастся. В качестве теплоизолятора не допускается применение материалов с синтетическими составляющими. Например, базальтовая вата с фольгированным покрытием используется, а с лавсановым – категорически нет.
  • Участок прохода заделывается снизу листом из нержавеющей стали. Оцинкованное железо применять не рекомендуется.
  • Улучшить теплоотводящую функцию дымохода, а заодно и обезопасить стену возле печи можно при помощи теплового экрана. Сделать его можно своими руками – это лист нержавеющей стали отполированной до зеркального блеска. На фото – тепловой экран в бане.

Баня: проход трубы через потолок

Лучшим способом обеспечить выполнение всех правил по пожарной безопасности обеспечению должной теплоизоляции парилки будет монтаж и установка ППУ – потолочно-проходного узла.

ППУ представляет собой жестяной короб с отверстиями по размерам дымоходной трубы. Готовое изделие, которое можно купить в магазине является разборным, так как его установка проводится параллельно с дымоходом. Однако приспособление можно сделать и своими руками.

Стороны короба с отверстиями имеют большую величину, поскольку закрепляются на перекрытии. Как правило, нижняя часть заранее фиксируется на коробе.

На видео демонстрируется процесс сооружения дымоходного канала своими руками.

Жесткая и плавающая схемы крепления ↑

Крепить канализационные трубы одним и тем же хомутом можно жестко с затягиванием зажимов до упора так, чтобы сливы нельзя было сдвинуть с места. Либо болты можно слегка оставлять незатянутыми, чтобы стояк мог “плавать” в крепеже.

Хомуты нужны для фиксации как горизонтальных, так и вертикальных труб

При нагреве и охлаждении трубные изделия из пластика слегка изменяют свою геометрию. Чтобы обеспечить их целостность, применяется плавающий способ крепления. В этом случае при линейном расширении трубопроводы не повредятся и не разгерметизируются.

Если канализация прокладывается в помещении без обогрева, то крепить трубы к стенам и потолку следует по плавающей технологии. Температура внутри будет изменяться в большом диапазоне, нагревая и остужая трубы. А они при этом не должны повредиться.

Прокладка пластиковых трубопроводов в толще стен и перекрытий

При укладке труб в толще бетона стоит заранее задуматься об устранении препятствия для их термического расширения.

В кирпичной стене прорезается канал таким образом, чтобы не допустить перенапряжений. Если канал будет заделываться штукатуркой, трубы оборачивают любым мягким материалом. При возможном воздействии высоких температур трубопровод в этих местах надо проложить изоляционным материалом.

В случае прохождения трубопровода через перекрытие необходимо обеспечить герметичность и звукоизоляцию.

При укладке труб в толще бетона важно устранить препятствия для их термического расширения. Также трубопровод должен быть хорошо зафиксирован, чтобы не допустить его смещения при укладке бетона

Как крепить металлопластиковые трубы к стене

Раньше потребители могли выбирать среди крайне ограниченного ассортимента труб: стальные изделия, отличающиеся прочностью, но при этом не обладающие стойкостью к коррозии, и пластиковые изделия, обладающие стойкостью к коррозии, но очень хрупкие. Металлопластиковые трубы сочетают в себе достоинства пластиковых и стальных изделий, но при этом они лишены их недостатков.

Способ крепления

Крепление труб к стене выполняется достаточно просто и быстро. Специально для этих целей предусмотрены крепежные клипсы. Для выполнения работы потребуются они, а также парочка шурупов. Рассмотрим алгоритм крепления изделий к стене:

  1. Для начала труба распрямляется. Для этих целей наступаем на один конец изделия, а потом выравниваем его по полу;

Соединение с фитингом

Клипса для фиксации трубы

Дополнительные рекомендации

  • При креплении изделия к стене следует учитывать коэффициент расширения. Для этих целей при установке труба должна быть оставлена с запасом. Не стоит устанавливать ее в натяг.
  • Крепление изделий должно обязательно выполняться посредством специальных клипс. Для этих целей ни в коем случае нельзя применять жесткие хомуты, так как изделие должно иметь возможность свободно перемещаться;
  • Для достижения хороших результатов нужно ответственно подойти к выбору металлопластиковых изделий. Оптимальный их диаметр для водопровода – d20. Для стояков лучше выбирать металлопластиковые изделия с большим диаметром, что позволяет добиться хорошей пропускной способности;
  • Чтобы металлопластиковые изделия не деформировались при сгибе, в них помещается пружина;
  • Если металлопластиковый трубопровод проходит через стену, рекомендуется применять проходные гильзы;
  • Крепить эти изделия к стене оптимально в тех случаях, когда на водоснабжение в доме предполагает много изгибов, или изделия приходится крепить на очень близком расстоянии к стене.

Крепление металлопластиковых труб к стене при помощи клипс – это довольно таки простая работа, для выполнения которой требуется минимум инструментов. Вызывать для выполнения этой работы профессионалов неоправданно, ведь все можно сделать своими руками за минимальные сроки.

Требования к монтажу креплений на канализационные трубы

Для того чтобы прокладка трубопровода была выполнена качественно, следует придерживаться ряда правил. Четкое следование нормативам позволит защитить канализационную систему от множества деформирующих факторов, таких как повышенное давление, вибрация, риск коррозионных процессов и засорения, которым в той или иной мере подвергаются различные конструкционные элементы трубопровода.

Во-первых, нужно следить за размещением крепежей

Предельно важно высчитать расположение всех хомутов. Они потребуются в тех местах, где у канализационной системы будут изгибы, разветвления, фиксация арматуры и стыковки труб

Чтобы получить правильные расчеты, нужно заблаговременно сделать общую схему укладки труб для канализации. Она может быть в виде обозначения на стенах осевых линий.

Далее нужно учесть уклон труб. Кронштейны для канализационных труб должны быть зафиксированы так, чтобы минимальный угол наклона труб равнялся не менее 20 мм на каждый метр системы трубопровода. Вместе с тем, желательно не допускать частых поворотов под углом в 90º, так как в таких местах засорения случаются чаще всего.

В-третьих, нужно чередовать жесткозакрепленные крепления с плавающими. Все трубы нужно закреплять, по меньшей мере, одним жестким неподвижным хомутом, который размещается, как правило, в нижней части трубы, где делаются соединения с иными частями канализации. Хотя, при этом, согласно правилам крепления, нужно чередовать разные типы хомутов, жесткие и плавающие.

То есть, можно сделать вывод, что следуя всем этим простейшим и важным правилам, не составит труда своими руками установить канализационный отвод в своем доме. Практически все изготовители строительных элементов и материалов на сегодняшний день стараются, чтобы их монтаж проходил максимально просто. Поэтому все прокладки, крепежные и соединительные элементы, включая хомуты, монтируются максимально просто. При этом чаще всего не требуется применение особых инструментов и собственных профессиональных умений для работы вполне достаточно.

Материал креплений: пластик vs металл ↑

Вертикальный стояк и горизонтальные трубопроводы внутридомовой системы канализации можно проложить внутри стен закрытой укладкой либо закрепить их на стенах и потолке. Первый вариант предусматривает штробление, которое сопровождается пылью и не во всех домах применимо. Использование специальных крепежей более практично.

Различные варианты крепления

При открытом монтаже трубопроводы крепят в обязательном порядке.

Иначе они могут провиснуть под собственным весом и разгерметизироваться. Качество крепежа напрямую сказывается на долговечности системы канализации.Производители сточных труб выпускают самые разнообразные крепежи для монтажа. Все они делятся по материалу изготовления на две группы:

  1. Металлические.Пластиковые.

Крепления для труб канализации из металла прочнее пластиковых аналогов.

Но прочность эта во многих случаях избыточна. Изделия из пластика сейчас выпускаются вполне надежные. Плюс пластиковые крепежи более эстетичны и презентабельны.

Кроме того, они не покроются ржавчиной в условиях повышенной влажности санузла. Два основных варианта труб для внутренних систем канализации – чугунные и пластиковые. Нередко для чугуна подбираются крепежи из оцинковки, а для пластика- из полимеров.

Во многом выбор между металлом и пластиком зависит от предпочтений хозяина жилища. Оба варианта позволяют надежно закрепить канализационные трубы под нужным уклоном как на стенах, так и на потолке. Однако металлические крепежи выглядят не столь изящно, как пластиковые, поэтому их чаще всего используют при монтажных работах в подсобках и подвалах.

Виды крепежей для канализационных труб ↑

Выбирая способ и вид крепления, необходимо учесть материал изготовления и диаметр трубопроводов канализации, а также длину закрепляемого отрезка. От этих параметров зависит вес, который должны выдержать крепежи.

Разновидности крепежей для фиксации сливов

Канализационные трубы можно закрепить с помощью:

  • подвесов-крючков;кронштейнов;клипс;хомутов.

Первый вариант предназначен для крепления трубопроводов исключительно к потолку, второй — только к стене, а третий и четвертый могут использоваться в обоих случаях. Выбор держателей достаточно разнообразен, но самые ходовые и надежные – всевозможные хомуты.

Крепление к потолку при помощи хомутов

Такое приспособление, как хомут, может изготавливаться из стали или пластика. Их делят на жесткие и плавающие конструкции. Жесткие приспособления, как правило, имеют способность затягиваться вокруг необходимой трубы, не давая возможности для смещения. Плавающие же изделия позволяют трубе двигаться благодаря зазору, который образуется, так как хомут затягивается не совсем туго.

Крепления стоят недорого, поэтому их можно купить с запасом

Начиная крепить трубопровод к потолку, необходимо соблюдать некоторые требования. Лучше выбрать для данного крепежа стальные хомуты, также учитывается горизонтальный уклон, а главное — должен выдерживаться определенный шаг между данными приспособлениями (он обычно равен 10 диаметрам самой трубы).

Пошаговое крепление к потолку:

  • На месте, где будет проходить коммуникация, размечаются необходимые точки для фиксации трубы. Обычно шаг крепежа составляет 50 см, а от угла удерживается расстояние в 150 мм. Такая фиксация является надежной, трубы не провисают, что уберегает их от деформации.
  • Просверливаются нужного размера отверстия, куда будут вставляться дюбеля из пластика;
  • В дюбель вкручивается до самого упора подходящий хомут. Располагаться данный крепеж должен обязательно перпендикулярно к трубе.
  • В хомут вставляется, как правило, труба. Затем полукольца приспособления затягиваются специальными винтами.

Для жесткого крепежа диаметр трубы и хомута обязательно должны совпадать, а вот плавающие приспособления применяются для отопительных систем. Здесь учитывается расширение трубы при ее нагревании.

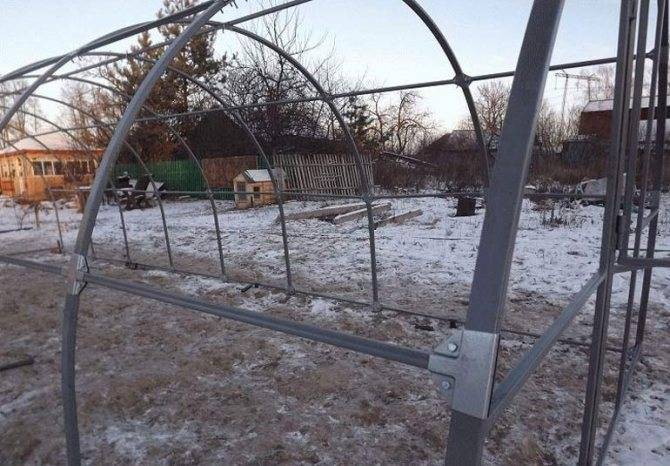

Преимущества и недостатки крабов для профильной трубы

Сборка конструкций при помощи крабовых соединительных профилей имеет множество преимуществ:

  • Очень легкий и простой монтаж.
  • Небольшая цена хомутов.
  • Универсальность соединений.
  • Отсутствие необходимости в применении сложного оборудования (например, сварочного аппарата).
  • Отсутствие необходимости в наличии каких-либо специальных навыков у сборщика.
  • Возможность разборки и демонтажа конструкции при необходимости, в том числе и многократно.
  • Легкость ремонта путем замены элементов конструкции.
  • Достаточная прочность и жесткость соединения (при хорошо затянутых болтах).
  • Надежность возводимых конструкций.
  • Долговечность соединений и конструкций.
  • Достаточная устойчивость к коррозии – не меньшая, чем у самих труб.
  • Достаточная эстетичность соединителей.

Но у крабов есть и недостатки:

  • Можно соединять трубы только под прямыми углами (интересно, а почему производители не выпускают соединители для соединений под углами в 135°? Очень расширилась бы возможность создавать более сложные конструкции).
  • Выпускаются крепления только для профиля небольшого сечения: 20×20, 25×25, 20×30, 20×40, 40×40.
  • Низкая прочность на разрыв – при применении определенного усилия трубу можно вытащить из хомута.
  • Они образуют тип соединения, являющийся обслуживаемыми – периодически следует проверять и подтягивать болты.
  • Разборка конструкции, простоявшей несколько лет на открытом воздухе, может быть затруднена – если болты заржавели.
  • Любая сталь, даже с покрытием, рано или поздно ржавеет. Но ржавеют и сами трубы – вечного ничего нет. Конструкция, зимующая на открытом воздухе, навряд ли проживет больше 10-12-15 лет (в зависимости от размеров профтрубы и толщины стенки). Закрытые конструкции теплицы или летнего сада простоят более 20 и даже 30 лет.

Расчет креплений для трубопроводов

Если конструкция не требует наличия сплошного основания, то промежутки между элементами крепления устанавливаются расчетным путем. При этом сама конструкция креплений должна выдерживать не только вес трубопровода, но и жидкости, которая будет по нему транспортироваться. А это значит, что она должна быть достаточно прочной и надежной.

Расчет креплений для трубопроводов

В отсутствии единой технической документации следует руководствоваться конструкторскими нормативами, которые были разработаны рядом специализирующихся в этой области организаций. Пользователям они представлены в виде альбомов чертежей и ОСТов. Расчет креплений производят на основании:

  • ОСТ 36-17-85;
  • СН 527-80;
  • ОСТ 95-761-79 и др.

В этих документах расстояние между подвесками и опорами указано в зависимости от диаметра трубопроводов, давления, температуры транспортируемой жидкости и внешней среды. В СН 527-80 учтено и рекомендуемое расстояние до поверхности галерей, тоннелей, каналов и стен при креплении трубопровода к стене. При повышенной плотности перемещаемой жидкости необходимо применять поправочные коэффициенты.

Типы крепежных элементов

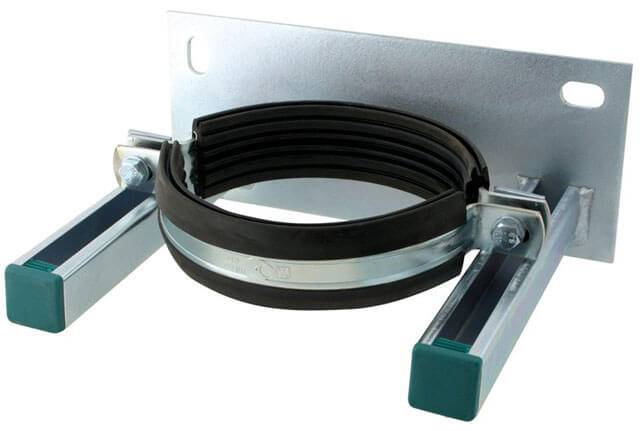

Штатное крепление для канализационных труб к стене или иной опоре — специальный хомут. Это универсальный элемент, способный удерживать любые трубопроводы круглого сечения. Существуют разные виды крепежей:

  • обжимные. Способны одновременно выполнять две функции — удерживать трубопровод и уплотнять узел соединения;
  • направляющие. Используются только для обозначения положения трубы относительно несущей конструкции;
  • опорные. Могут фиксировать трубы к вертикальным и горизонтальным плоскостям — к стенам, полу или потолочной плите;
  • предохранительные. Эти элементы устанавливаются в качестве дополнительной поддержки сложных узлов системы.

Для сборки канализационных систем из ПВХ используется крепеж для канализационных труб 110 или 50 мм. Это самые распространенные размеры для вертикальных и горизонтальных трубопроводов.

Используются два типа монтажа:

  • жесткий. Трубопровод плотно обжимается хомутом и фиксируется в неподвижном состоянии. Этот способ применяется для вертикальных трубопроводов (стояков), которые нуждаются в полной неподвижности;
  • подвижный. Трубопровод имеет возможность перемещаться внутри хомута. Такой способ применяется для горизонтальных трубопроводов (лежаков), которые не надо жестко крепить к опорам. Подвижность позволяет компенсировать температурные расширения пластика.

Для того, чтобы обеспечить свободное перемещение трубы, выбирают крепеж большего диаметра. Любой хомут для канализации изготавливается в соответствии со стандартами трубопроводов. Перед началом сборки необходимо подсчитать количество хомутов

Важно учесть, какие участки будут жестко зафиксированы, а какие будут подвижными

Пластиковые хомуты

Это крепежные элементы, изготовленные из ПВХ той же марки, что и трубопроводы. Существуют хомуты под все имеющиеся диаметры частей системы. Конструкция крепежей различается по способу сборки:

  • элемент из двух половинок, соединяющихся с помощью винтов. К опорным плоскостям крепится с помощью шпильки, завинченной в дюбель. Обеспечивает прочное и жесткое соединение;
  • хомут, оснащенный подвижной защелкой. Труба вставляется в скобу, а защелка обхватывает ее сверху и фиксируется на специальном выступающем зубце.

Первый вид хомутов позволяет регулировать расстояние от стены до трубы. Это обеспечивает шпилька, которую можно глубже погрузить в стену или несколько вывинтить из самого крепежа. Второй вид удобен при сборке, так как не требует использования дополнительных инструментов. При этом, хомуты с защелкой плотно крепятся к опоре на фиксированном расстоянии от нее.

Металлические хомуты

Металлические крепежные элементы устойчивы к нагрузкам. Они обычно состоят из двух половинок, которые соединяются с помощью винтов. На обеих частях имеются резиновые прокладки, уплотняющие соединение и отсекающие металл от трубопровода. Перед тем, как закрепить канализационную трубу к стене, требуется лишь наметить ось и расставить на ней точки установки хомутов

Важно помнить о необходимости создания уклона, для чего ось сразу располагают под углом. Для диаметра 50 мм он составляет 30 мм на каждый метр длины. Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов

Шпильки для таких крепежей имеют два вида нарезки. На одном конце имеется резьба для присоединения нижней половины хомута, на другом — стандартная нарезка, как у шурупа. При установке сначала сверлят отверстие под дюбель. Затем устанавливают шпильку, используя гаечный ключ или пассатижи. Промежуток между двумя типами нарезки имеет форму шестигранника. Этот участок используют для установки элемента в дюбель. Последним действием становится навинчивание половинки хомута на шпильку. Затем останется лишь установить часть системы и привинтить верхнюю часть крепежа

Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов. Шпильки для таких крепежей имеют два вида нарезки. На одном конце имеется резьба для присоединения нижней половины хомута, на другом — стандартная нарезка, как у шурупа. При установке сначала сверлят отверстие под дюбель. Затем устанавливают шпильку, используя гаечный ключ или пассатижи. Промежуток между двумя типами нарезки имеет форму шестигранника. Этот участок используют для установки элемента в дюбель. Последним действием становится навинчивание половинки хомута на шпильку. Затем останется лишь установить часть системы и привинтить верхнюю часть крепежа.

Способы крепления

Для монтажа полипропиленовых изделий обычно используются хомуты или специальные клипсы. Выбор крепежа напрямую зависит от диаметра и целевого использования трубопровода.

Клипсы. Такие крепёжные элементы изготавливаются из нейлона. Это лёгкий, эластичный, но в то же время очень прочный материал, который устойчив к температурным воздействиям и механическим повреждениям. Используются изделия для крепления к стене водопроводных труб небольшого диаметра. Благодаря презентабельному внешнему виду, элементы крепежа не нуждаются в маскировке, они довольно органично смотрятся. Изделия крепятся к стене при помощи дюбель-гвоздей или саморезов, после чего, водопровод просто вставляется в зажим и защёлкивается. Эти приспособления могут быть одинарными или двойными.

Хомуты. По внешнему виду это составная металлическая конструкция, выполненная из металла и соединяющаяся болтами. Такие изделия не подходят для крепления труб в квартире. Они портят внешний вид. Зато это оптимальный вариант для надёжной фиксации тяжёлых коммуникаций большого диаметра, например, стояков. Крепления хомута могут быть фиксированными или плавающими. Для уменьшения вибрационных колебаний в трубе хомут может дополняться резиновой прокладкой.

Крепление к потолку при помощи хомутов

Такое приспособление, как хомут, может изготавливаться из стали или пластика. Их делят на жесткие и плавающие конструкции. Жесткие приспособления, как правило, имеют способность затягиваться вокруг необходимой трубы, не давая возможности для смещения. Плавающие же изделия позволяют трубе двигаться благодаря зазору, который образуется, так как хомут затягивается не совсем туго.


Крепления стоят недорого, поэтому их можно купить с запасом

Начиная крепить трубопровод к потолку, необходимо соблюдать некоторые требования. Лучше выбрать для данного крепежа стальные хомуты, также учитывается горизонтальный уклон, а главное — должен выдерживаться определенный шаг между данными приспособлениями (он обычно равен 10 диаметрам самой трубы).

Пошаговое крепление к потолку:

  • На месте, где будет проходить коммуникация, размечаются необходимые точки для фиксации трубы. Обычно шаг крепежа составляет 50 см, а от угла удерживается расстояние в 150 мм. Такая фиксация является надежной, трубы не провисают, что уберегает их от деформации.
  • Просверливаются нужного размера отверстия, куда будут вставляться дюбеля из пластика;
  • В дюбель вкручивается до самого упора подходящий хомут. Располагаться данный крепеж должен обязательно перпендикулярно к трубе.
  • В хомут вставляется, как правило, труба. Затем полукольца приспособления затягиваются специальными винтами.

Для жесткого крепежа диаметр трубы и хомута обязательно должны совпадать, а вот плавающие приспособления применяются для отопительных систем. Здесь учитывается расширение трубы при ее нагревании.
