Как правильно вывести канализационную трубу на улицу

Вакуумный клапан или фановая труба

Вакуумный клапан – это специальное устройство, которое выполняет ту же главную функцию, что и фановая труба, а именно не допускает появления разрежения в канализационной системе, тем самым исключает опустошение гидрозатворов сантехнических приборов и делает невозможным поступление неприятных запахов из канализации.

Вакуумный клапан для канализации

Для индивидуальных домов вакуумный клапан является альтернативой и полноценной заменой фановой трубы. Он гораздо проще в устройстве и легко врезается в любой действующий канализационный трубопровод, при этом не требует устройства сложного вывода наружу и по капитальным затратам намного дешевле при покупке и монтаже.

Важно! Не стоит путать между собой два разных вида клапанов для канализации – это вакуумного клапана и обратного клапана. Они различаются как по исполнению, так и по функциональному назначению, которое они выполняют в системе канализации.. Вакуумный клапан устроен как полностью автоматический прибор, который начинает срабатывать при малейшем возникновении разряжения в канализационной трубе при спуске воды

Чувствительный элемент клапана выполнен в виде специальной мембраны из резины или силикона

Вакуумный клапан устроен как полностью автоматический прибор, который начинает срабатывать при малейшем возникновении разряжения в канализационной трубе при спуске воды. Чувствительный элемент клапана выполнен в виде специальной мембраны из резины или силикона.

Работает он из-за разницы в давлении внутри и снаружи трубы, открываясь при наступлении разрежения при сливе воды, тем самым обеспечивает приток недостающего воздуха в канализационную сеть. Под действием внутренних сил мембрана сразу возвращается на место при полном выравнивании давления, препятствуя проникновению воздуха из канализационной трубы.

Вакуумный клапан на канализационной трубе

Единственными недостатками вакуумного клапана являются:

Залегание (приклеивание) мембраны к месту установки (гнезду) при очень длительном бездействии,
Деформация формы мембраны в течение времени из-за высыхания некачественной резины или от продолжительного и частого срабатывания.

Оба эти недостатка вакуумного клапана не являются такими уже критическими и с легкостью могут компенсировать недорогую стоимость покупки нового прибора и простоту его переустановки.

Как устроить канализационную сеть в своем доме каждый решает сам. Ведь нет однозначного ответа на вопрос: вакуумный клапан или фановая труба, или просто не стоит усложнять схему канализации лишними элементами. Здесь вам в советчики эта статья, здравый смысл, технический расчет и ваш жизненный опыт.

https://youtube.com/watch?v=l0_GJF42Oc4%3F

Плюсы и минусы

Есть несколько положительных и отрицательных моментов при сооружении траншей во время прокладки канализации.

Преимущества	Недостатки
По сравнению с бестраншейным методом прокладки, этот способ дешевле	Нельзя выполнить работы без вскрытия почвы: придется удалять плодородный грунт, выкорчевывать растительность на участке
Канализация будет укрыта слоем грунта и не подвержена повреждениям	Увеличиваются материальные и временные затраты на копку траншеи
Самостоятельное выполнение	Нельзя выполнять работы в зимнее время года

Если выбирать, как лучше проложить канализационную систему, то прокладка под землей дает больше возможностей, чем надземный вариант. Именно таким способом можно правильно организовать уклон и соблюсти все нормы и требования.

Требования

Схему разводки канализации в коттедже принято прорабатывать еще на стадии проектирования жилого строения. Лучше заранее определиться с месторасположением всей сантехники и труб в доме. Непосредственно монтаж сточных трубопроводов своими руками либо с привлечением сантехников выполняется уже после возведения стен, но перед чистовой отделкой.

Схема разводки канализации в доме

Чтобы внутридомовая канализация работала исправно и без засоров, необходимо:

соблюсти должный уклон сливных труб от сантехники к стояку;
к минимуму свести количество поворотов и сгибов на канализационных трубопроводах;
грамотно выбрать размер и материал трубных изделий;
предусмотреть возможность отведения газов из системы канализации (фановый отвод);
поставить сифоны для формирования гидрозатворов;
в нужных местах установить люки для ревизии и чистки;
произвести теплоизоляцию канализационной трубы на улице и в подвале (при необходимости).

Устройство

Наличие фановых стояков в канализационной системе многоквартирных жилых зданий является обязательным и регламентируется действующими государственными документами и строительными нормативами. Как правило, канализационные вентиляционные стояки выполняются прямыми, в связи с тем, что процессы, происходящие там, являются самотечными, а не принудительными и необходимо минимизировать количество отводов и различных сужений для максимально свободного прохождения потоков воздуха.

Канализационные системы в индивидуальных домах не имеют таких объемов сточных вод, как в многоквартирных жилых зданиях, поэтому и требования к устройству фановых стояков менее сложные и допускают значительные отступления в угоду практичности и минимизации затрат на строительство.

Устройство фанового стояка

Фановая труба в основном является верхним продолжением канализационного стояка, поэтому она должна заканчиваться выводом на крышу здания. На конце трубы обязательно монтируют стандартный дефлектор, так чтобы расстояние от поверхности конька крыши было на 30 сантиметров выше. Не рекомендуется делать вывод канализационной вентиляции на фасад здания.

Важно! Нельзя устанавливать выход канализационного стояка в чердачном помещении здания или вблизи окон и около балконов.

Для устройства фанового стояка можно использовать трубопроводы, выполненные из любых материалов. Так, пластиковые, чугунные или стальные трубы должны отвечать только одному условию – быть коррозионностойкими, так как в составе канализационных газов будут присутствовать много агрессивных веществ.

Вентиляция с помощью вакуумных клапанов

Вакуумный клапан с резиновой манжетой для вентиляции

Обратный (вакуумный) клапан — это оборудование для вентиляции канализационной системы, применяемое в случаях, когда монтаж и вывод вентиляционного стояка через кровлю строения невозможен по ряду причин.

Принцип действия

Принцип работы вакуумного клапана достаточно прост — в момент «разряжения» воздуха внутри стояка задвижка клапана отодвигается и пропускает воздух внутрь канализационной системы. За счёт притока воздуха происходит нормализация давления внутри трубы. После этого задвижка закрывается, тем самым блокируя поступление неопрятного запаха.

Монтаж клапана

Установка клапана вентиляции в верхней точке стояка

Вакуумный клапан монтируется в верхней части канализационной системы. Оптимально, если расстояние от стояка до клапана будет меньше, чем расстояние от стояка до раковины, ванный или любого оборудования с установленным гидрозатвором.

Обычно клапан устанавливается вблизи крайнего сантехнического оборудования. Например, на горизонтальной ветке в ванной комнате около унитаза на небольшой высоте в раструбе отвода или тройника.

При монтаже важно соблюдать следующие правила:

Соединения между клапаном и раструбом должно быть полностью герметичным. При установке в раструб пластиковый трубы клапан монтируется без дополнительных принадлежностей. Чтобы обеспечить герметичность используется входящий в комплект уплотнитель в виде кольца.
При использовании с чугунным стояком потребует приобрести резиновую манжету. Перед монтажом раструб трубы тщательно очищается от ржавчины и мусора. Далее труба просушивается при помощи строительного или обычного фена. Затем выполняется крепление манжеты и клапана на силиконовый герметик.

Как сделать клапан своими руками?

Клапан для вентиляции канализации из подручных средств

Сборку клапан можно выполнить своими руками используя простые подручные средства. Для этого потребуется: пружина от авторучки, саморез длиной 45 мм, поролон, полиэтиленовая крышка, концевой тройник, универсальный клей, шило.

Процесс сборки состоит из следующих этапов:

Из авторучки вынимается пружина и накручивается на саморез длиной 45 мм. Диметр самореза должен подходить к пружине и не растягивать ее.
Из пластиковой крышки вырезается круг диаметром 50 мм. Далее, саморез с пружиной вкручивается по центру заготовки так, чтобы пружина располагалась между пластиковой шайбой и головкой самореза.
Из поролона вырезается круг диаметром 60 мм. Заготовки склеиваются друг с другом при помощи универсального клея. Перед склейкой саморез выкручивается.
В заглушке концевого тройника с помощью шила прокалываются несколько отверстий. При необходимости используется дрель или шуруповерт.
К внутренней стороне заглушки прикручивают склеенные шайбы с саморезом по центру.
Полученная конструкция устанавливается в пластиковый тройник, который монтируется на выбранном участке трубопровода на высоте 30–35 см от крайнего сантехнического оборудования.

При «разряжение» воздуха в стояке давление снаружи будет воздействовать на пружину через проделанные отверстия. Пружина, в свою очередь, будет двигать клапан, тем самым пропуская воздух и нормализуя давление внутри канализационной системы.

Проверка функционирования

Перед монтажом собранного клапана рекомендуется проверить его работоспособность. Для этого нужно дунуть в каждое из просверленных отверстий. Если всё собрано правильно, то воздух беспрепятственно пройдёт. В ином случае следует чуть выкрутить саморез, чтобы ослабить усилие пружины.

После этого потребуется провести противоположные действия — потребуется втянуть воздух в себя. В этом случае воздух не должен поступать, так как пружина будет надежно прижимать заготовки к основанию заглушки.

Планирование и строительство наружных сетей

Чтобы сделать канализацию в частном доме своими руками, нужно собрать не только внутреннюю разводку, дополнительно монтируется и внешняя сеть. Наружные сети в частном доме состоят из приемного устройства и подводящего трубопровода.

Выбор очистного сооружения

Если собирается местная канализация своими руками, то нужно заранее подобрать очистное сооружение. Существует два типа септиков, которые можно использовать в частном доме:

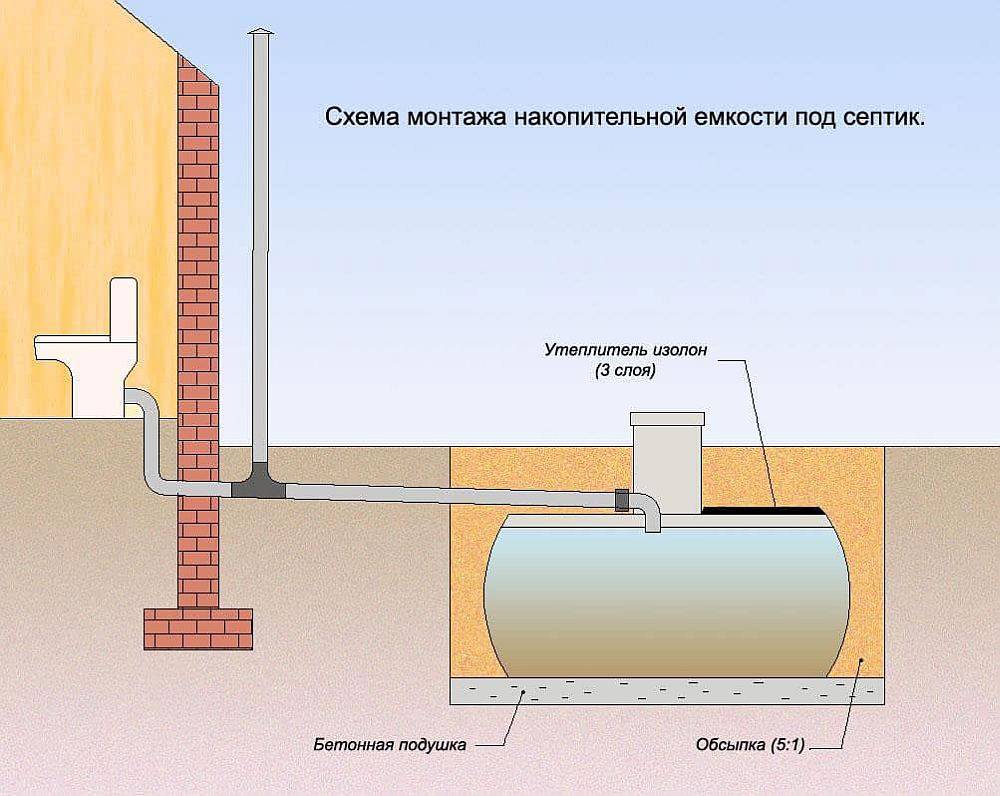

Накопители. Это просто объемные емкости, в которые осуществляется слив стоков, выводимых по трубопроводу из дома. В емкости стоки хранятся до момента их откачки ассенизаторами. Достоинства этого варианта – дешевизна устройства и возможность установить при любом типе грунта. Недостатки – дорогое обслуживание. Чем больше в доме расходуется воды, чем чаще придется очищать септик.
Септики очищающего типа. Это устройство уже не просто накапливает стоки, но производит их очистку (отстаивание, переработка органики бактериями). После чего осуществляется слив очищенной воды с последующим впитыванием в грунт через фильтрующий слой из щебня. Как правило, большинство домовладельцев выбирают именно этот вариант приемной установки при сооружении местной канализации в доме.

Строительство септика

Какие бывают септики? Все очистные сооружения можно разделить на два типа:

Септики промышленного производства.
Самодельные септики.

Первый вариант, безусловно, дороже. Однако такие септики выгодны тем, что их установка менее трудоемкая, они полностью герметичны и поэтому безопасны с точки зрения экологии.

Самодельные септики строят из самых разных материалов. На дачах часто используются самые простые варианты. Например, септики, построенные из покрышек от грузовой техники или из бочки большого объема.

Однако простые варианты, которые хороши для дачи или дома, в котором планируется постоянное проживание, не подходят. В этом случае, сооружается канализация из бетонных колец в частном доме своими руками, можно также построить монолитный септик или выложить камеры отстойника кирпичом.

Септик, как правило, строят двухкамерный. Только при большом количестве стоков (более 10 кубов в сутки), нужно делать трехкамерную установку

Крайне важно обеспечить герметичность камер, так как в противном случае, септик будет небезопасен для окружающей среды

Постройка самодельного септика происходит так:

Копается котлован.
Выполняется бетонирование дна.
Строятся камеры (устанавливаются бетонные кольца, выкладываются стенки из кирпича).
Производится подключение труб и герметизация камер.
Сооружается крышка на камеры септика с люком для чистки септика и фановой трубой.

Помимо самого септика нужно построить сооружение для доочистки воды, так как в камерах стоки очищаются примерно на 60%. Поэтому составляется схема поля фильтрации, согласно которой в проницаемых грунтах прокладываются с уклоном дренажные трубы. Вода из септика попадает в эти трубы и распределяется по полю фильтрации. Постепенно просачиваясь в грунт, вода окончательно очищается.

Строительство наружного трубопровода

Вывод канализации соединяется с септиком наружным трубопроводом. Чтобы проложить канализацию в частном доме, как правило, выбираются пластиковые трубы.

Для обслуживания наружного трубопровода устанавливаются ревизионные колодцы. Их ставят на местах поворота и на прямолинейных участках через каждые 12 метров.

Технология прокладки труб

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.

Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

3 ÷ 3,5 м – в северных регионах РФ;
2,5 ÷ 3 – в средней полосе;
1,25 ÷ 2 – на Черноморском побережье.

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

Траншея имеет свои особенности:

Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

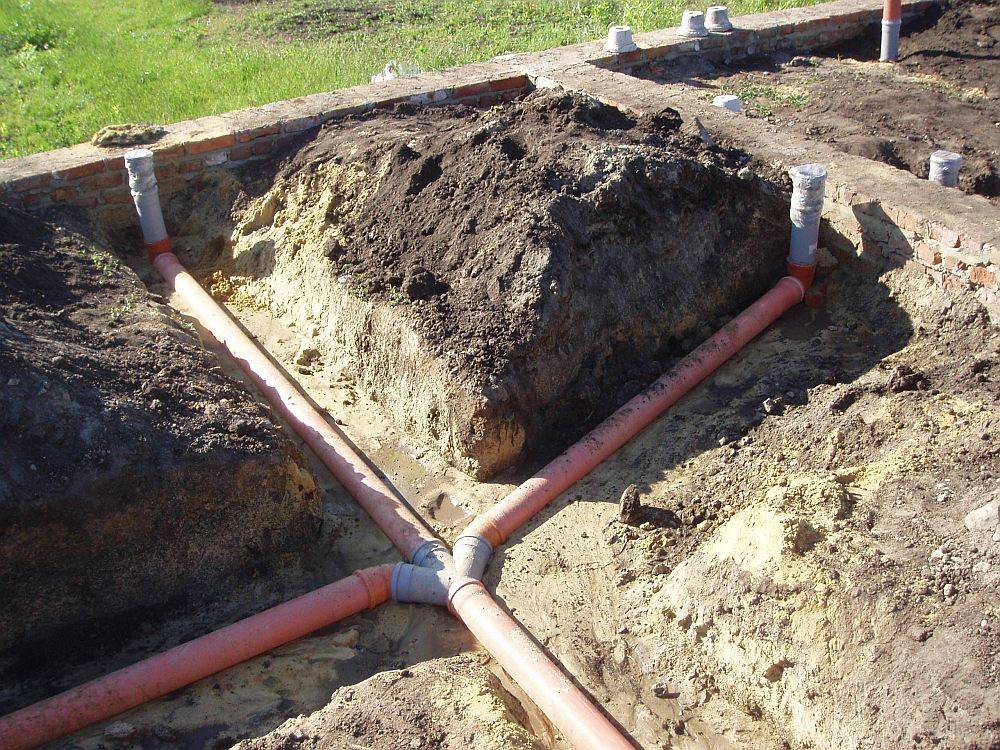

Монтаж трубопровода

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Технология укладки канализационных труб выглядит так:

Трубы укладываются раструбом вниз в подготовленные траншеи.
Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
Места соединения смазываются специальными составами.
Труба вставляется до упора в раструб.
Аналогичным образом должны быть совмещены все элементы трубопровода

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.

Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

Организуем вентиляцию септика

Вентиляцию делают только в случае, если для очистки будут использоваться аэробные бактерии — им нужно большое количество воздуха, который будет подаваться через вентиляцию. Воздух на нужен, если в яму будут добавляться анаэробы. Для их развития наоборот создают среду без доступа воздуха. Можно использовать и анаэробные и аэробные бактерии. В таком случае устанавливают комплексные фильтрационные системы.

Дополнительно из каждой емкости на улицу выводят канализационную трубу, на конце которой крепят дефлектор.

Прокладываем центральную трубу

При ее прокладывании учитывают минимальное расстояние накопителя до дома — оно должно быть 5 метров. Допустимая глубина, на которой может располагаться труба — 3 метра. Всю наружную часть трубопровода красят оранжевым цветом.

Перед тем, как укладывать трубу, на дно ямы насыпают песок. Сверху на трубу тоже укладывают песок. Слой материала вокруг трубы делают 8–10 см. Сама труба должна идти по прямой линии. Если будут повороты, сток будет быстро засоряться.

Утепляем трубу

Утепление применяют, если канализацию обустраивают в регионе с суровым климатом или если трубу заглубили ниже точки промерзания. Для утепления используют:

стекловату;
минеральную вату;
вспененный полистирол.

Кабель нагрева можно проложить внутри или снаружи канализационной трубы. Фото: uk-parkovaya.ru

Что нужно продумать заранее при проведении канализации

Проектирование с раскладкой труб для отвода жидких отходов по канализационной системе обязательно проводится с учетом рельефа придомовой территории, планировки объекта строительства и масштабов застройки.

Разработка схемы прокладки будущей канализации обязательно включает разбор следующих моментов:

Выбор типа септика и места его расположения;
Возможность подключения магистрали к очистным сооружениям;
Сколько людей будут проживать в течение всего времени;
Постоянная или сезонная эксплуатация;
Будут ли привлечены специалисты для обустройства и раскладки труб;
Рамки выделенного бюджета на этот сегмент работ.

Определяемся с типом очистного сооружения

Очистные сооружения для частного дома обустраивают в виде простейшей выгребной ямы без дна или герметичной емкости для сточных вод. Улучшить фильтрацию сточных вод позволяет однокамерный септик с почвенной очисткой или двухкамерный септик с фильтрующим колодцем. Возможен вариант сооружения из трех камер с полем фильтрации, а также — с применением биофильтра и системой подачи воздуха.

Однокамерный септик, в сущности, представляет собой выгребную яму с дренажным слоем. На дно колодца насыпается щебень или гравий, смешанные с песком. Проходя через фильтрующий слой, жидкие фракции отходов перед попаданием в почву очищаются. Через некоторое время дренажный слой нужно заменять, так как на нем отсаживаются илистые отложения. Однокамерный септик подходит для частного дома с небольшим объемом сточных вод.

Двухкамерный септик состоит из накопительной емкости и фильтрующего колодца, которые соединяются переливной трубой. В отстойнике фекалии частично осветляются, затем попадают в шахту с дренажным слоем на дне. В почву они просачиваются уже достаточно очищенными.

Двухкамерный септик является популярным вариантом канализации для частного дома, так как не требует больших финансовых затрат для его оборудования и работает эффективно.

«Выгребная яма из автомобильных покрышек своими руками: канализация в частном доме, на даче и в бане».

Последовательно пройдя все секции, стоки попадают на поле фильтрации, представляющее собой площадь под землей около тридцати квадратных метров, где происходит окончательная почвенная очистка. При наличии на участке свободного места такой способ обустройства канализации является оптимальным.

Септик с биофильтром является станцией глубокой очистки канализациии. По принципу действия он схож с очистной системой с полем фильтрации, только в этом случае его заменяет сепаратор воды и подселенные на выходе переливной трубы в четвертую секцию анаэробные бактерии, очищающие стоки приблизительно на девяносто пять процентов. Такую воду можно использовать для технических нужд.

Станции глубокой очистки нерационально устанавливать в частных домах с периодическим проживанием, так как, если канализацией подобной конструкции не пользоваться постоянно, происходит гибель бактерий, разлагающих органические остатки. К тому же стоят они довольно дорого.

Монтаж внутренней канализации

Порядок выполнения работ:

Установка стояков в близости от унитаза с выводом их концов на кровельное перекрытие и в подвальное помещение. В подвальном помещение производят их соединение с наклонной трубой с наружным выходом в емкость септика, а верхние концы – открыты или снабжены обратными клапанами.
Отдельные подводы от унитаза к стояку.
Подсоединение другого оборудования к стоякам выше входов унитаза.
Установка сифонов на все саноборудование.
Соединение сифонов с подводками.

Должна быть соблюдена плотность стыков и жесткость крепления системы к стеновым перекрытиям, не должно иметься трубных расхождений

При этом важно соблюдение правил:

Сборка комплектующих стояков на 90° осуществляется из 2-ух пластиковых колен на 45°. При установке чугунного трубопровода в ход идут 2 отвода на 135°.
Для устранения засорения встраивается косой тройник на 45° из пластика или чугуна с заглушкой и 1 колено или отвод из чугуна.
Отводы, расположенные под потолком подвальных помещений, соединяют со стояками крестовинами или косыми тройниками. Расстояние от низа горизонтального раструба тройника или прямой крестовины до половой поверхности до 2 см.
Для поворотов на стояках или переходах на горизонт применяют крестовины на 90° или прямые тройники.
Для устранения неприятных ароматов делается вытяжка, для чего производят вывод фановой трубы через кровельное перекрытие на высоту до 0,7 м без соединения ее с дымоходом или вентиляцией. При невозможности установки фановой трубы делается монтаж воздушного канализационного клапана.
Диаметры стояка и вытяжки равны. Объединение 2-х стояков возможно одной вытяжкой в верхних помещениях. Горизонтальные участки закрепляют подвесными кронштейнами.
На стояках без отступов устанавливаются канализационные ревизии, чья высота стандартно – 1 м. При установке детали в угол, ее разворачивают под 45° относительно стеновой панели.
При протяжении пластиковых конструкций через перекрытия их обустраивают в металлические гильзы. Верх выступает при этом на 2 см от половой поверхности, а низ – заподлицо с потолочным перекрытием.
Установка стояка идет с надетой гильзой, закрепленной проволокой за верхний раструб крестовины или тройника.
При последовательном подключении туалета и другого оборудования на горизонтальном участке между ними должен быть канализационный переходник. Разворот пластиковых деталей проводится на половину раструба тройника в сторону стеновой панели.
Для закрепления применяют хомуты – 1 шт. на 0,5 – 1 м длины магистрали.
Крепление чугунных труб производится стальными кронштейнами с загибом на конце под все элементы около раструба.
Закрепление стояков к боковым панелям 1-2 хомутами на этаже.

По окончании монтажа проверяется герметичность системы.

Внешняя канализация частного дома. Вид канализации снаружи

Копаем траншею для ввода воды в дом своими руками

Согласно СП 22.13330.2011, для Москвы и Московской области глубина промерзания для глины и суглинков 1,1 м, а для мелких песков и супесей — 1,34 м. Для Санкт-Петербурга и Ленинградской области — 1,0 м и 1,2 м, соответственно.

В средней полосе по Московской и Ленинградской областях глубина траншеи составляет от 60 до 150 сантиметров — в зависимости от глубины промерзания грунта (трубу всегда укладываем ниже глубины промерзания!). При этом мы не рассматриваем территории нашей страны с вечной мерзлотой. Летний вариант водоснабжения составляет 30 — 40 сантиметров.

Ширина траншеи должна составлять не менее 30 сантиметров. Это необходимо для удобства прокладывания трубы, чтобы человек с обычным телосложением разместился в траншее и смог в ней работать.

Мы не рекомендуем экономить на глубине траншеи. При оптимальной глубине заложения трубы (около 1,5 метров) мы используем около 3 метров греющего кабеля на ввод. В редких случаях мы можем использовать длину кабеля до 6 метров: обычно, когда ввод трубы делается не у наружной стены, а в отдалении от нее. Таким образом, этой длины нам будет достаточно для того, чтобы прогреть воду на выходе трубы из дома (если дом на сваях или на ленточном фундаменте, то приблизительно 0,5 метра), а также на плавном выходе на глубину ниже уровня промерзания (около 2 метров).

Однако, если глубина траншеи выше глубины промерзания, то греющий кабель придется укладывать по всей длине трубы, а это, в свою очередь довольно дорого: стоимость кабеля, затраты на электроэнергию. Также, когда кабель придет в негодность, а для его замены придется раскапывать всю траншею.

Для своих клиентов мы всегда копаем ниже глубины промерзания, а греющим кабелем обогреваем только участок ввода трубопровода в дом.

Особенности участка

Канализация частного дома делится на два участка:

внутренний. Это горизонтальная разводка, к которой присоединяют выпускные патрубки сантехники. Она соединяется с вертикальным трубопроводом — стояком;
наружный. Он состоит из приемных резервуаров, смотровых колодцев и соединительных трубопроводов. Особенностью наружного участка является подземное размещение всех элементов.

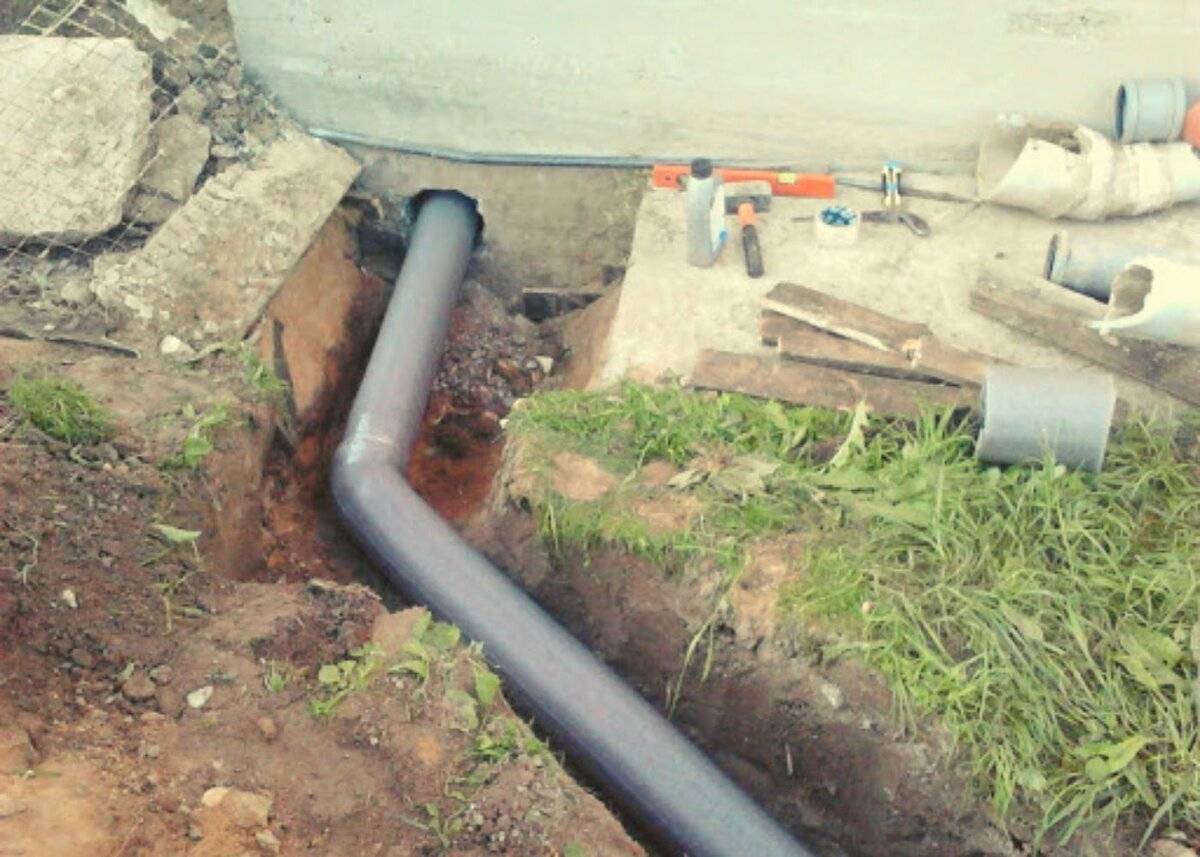

Вывод канализации — это участок, соединяющий внутреннюю и наружную части системы. К нему относят все элементы, расположенные от точки прохода стояка сквозь перекрытие до участка ввода в первый колодец. Если приемный резервуар — выгребная яма, то длина трубопровода от фундамента до емкости будет довольно большой — по правилам, она не должна быть меньше 10 м (по другим нормам — не менее 5 м). Вывод канализации из частного дома в выгребную яму напрямую делают только в случае близкого расположения резервуара к фундаменту. Большее расстояние потребует установки промежуточного смотрового колодца для выполнения чистки или ремонтных работ. Выводить трубы рекомендуется на стадии завершения сборки фундамента, пока пазухи не засыпаны грунтом. Таким образом можно сразу выполнить все земляные работы и приступать к оформлению участка, посадкам растений или постройке хозяйственных помещений.

Требования к участку вывода

Вывод канализации из частного дома должен соответствовать следующим требованиям:

высота точки прохода сквозь фундамент должна обеспечить нормативный уклон трубы;
на переходе с вертикальной части системы в горизонтальную запрещается устанавливать один переходник под 90°. Надо использовать несколько элементов под 135°, чтобы обеспечить плавный переход;
прокладка канала производится через специальную металлическую гильзу;
отверстие в фундаменте проходят строго горизонтально. Это означает, что все фитинги должны быть расположены с внутренней стороны ленты;
начиная от участка прохода сквозь перекрытие и до точки входа в колодец на поверхность трубы должен быть установлен утеплитель.

Как правило, для наружной части системы используют каналы диаметром 110 или 150 мм. Перед тем, как вывести канализационную трубу из дома, надо подсчитать расстояние до первого приемного резервуара и определить высоту точки прохода сквозь фундамент. Высота точек должна обеспечить нормативный уклон линии, иначе система не сможет нормально работать. Постоянно будут возникать засоры, или жидкость пойдет в обратную сторону.

Иногда встречаются рекомендации, как вывести канализацию из дома под фундаментом. Такой способ подойдет только для домов с мелкозаглубленными основаниями. Если глубина погружения превышает уровень промерзания грунта, придется копать глубокую траншею. Систему укладывают на 40 см ниже уровня промерзания, который для московской области составляет 1,4 м. В других регионах глубина доходит до 2,5 м. Если учесть уклон канализации, то участок ввода в приемный резервуар будет находиться на значительной глубине, что редко бывает достижимо. Помешают грунтовые воды, появится опасность ослабить фундамент, и т.п.

Чаще всего делают вывод канализации из дома сквозь бетонную ленту. Этот способ позволяет уменьшить объем земляных работ, а также снижает влияние грунтовых вод. Если проект дома составлен правильно, соответствующее отверстие будет заложено на стадии отливки основания. В других случаях приходится сверлить проход с помощью специального инструмента.

Из чего состоит канализационная система

Итак, любой каркасный дом, который строится своими руками или силами профессионалов, должен иметь систему канализации. При этом ее монтаж нужно запланировать заранее, во время составления проекта всего дома.

Очень важно иметь готовый проект канализации до начала строительства, ведь часть труб может проходить под фундаментом, поэтому их нужно проложить заблаговременно. Если же дом построен, а оборудованной канализационной системы нет, сделать ее можно, но это будет достаточно дорогим мероприятием

Процесс самостоятельного возведения системы канализации можно подразделить как минимум на две части – установку внутренней канализации и внешней.

Внутреннюю канализацию начинают возводить с установки всех санузлов и построения сети труб, которые на выходе из дома соединяются в одну.
Внешняя канализация состоит элементов, при помощи которых стоки доходят от дома до отстойника

При этом неважно, автономная используется система или централизованная.

В случае невозможности подключения к централизованной канализации, необходимо обеспечить наличие септика или выгребной ямы, а также аппаратов фильтрации и дренажа. Кроме этого, следует упомянуть некоторые детали:

элементы системы канализации каркасного дома зависят от его усадки;
объем емкости для сбора сточных вод зависит от предназначения здания и количества проживающих людей;
внешнюю часть канализации устанавливают по общепринятым правилам вне зависимости от типа строения.

Таким образом, канализация в каркасном доме – это совокупность всех систем, при помощи которых стоки собираются, передвигаются к месту хранения и сохраняются до окончательной утилизации.

Монтаж канализации

Первое, что нужно учесть при монтаже канализации — это уклон труб. В СНиП 2.04.01-85 про это сказано:

«…безрасчетные участки трубопроводов диаметром 40–50 мм следует прокладывать с уклоном 0,03, а диаметром 85 и 100 мм — с уклоном 0,02…»

Проще говоря, если у вас труба диаметром 40-50 мм, то конец каждого её метра должен быть ниже начала этого метра на 3 см.

Уклон канализационной трубы 110 мм

Если же у вас 110-я труба, то ее нужно укладывать немного плавнее. Конец метрового отрезка должен быть всего на 2 см ниже начала этого отрезка.

Второе, что нужно учесть — это максимальный уклон трубы, он не должен превышать 15 см на 1 погонный метр трубы. Если это не учесть, то жидкие массы будут сходить быстрее, чем твердые (ну вы понимаете про что я 🙂 ) и, рано или поздно, веселые выходные вам обеспечены.

Для начала неплохо бы прикинуть: хватает ли превышения? Например, в моем случае, самое большое расстояние от раковины кухни до вывода канализации из дома. Длина этой трубы 12 м. Значит превышение между этими точками должно быть:

12×0,02=0,24 м

0,02 — требуемый уклон для трубы диаметром 110 мм.

Соответственно, если прятать трубу под пол, то только на уклон трубы нужно 24 см, плюс толщина бетонного пола, плюс диаметр этой трубы итого набежит сантиметров 40-50 ниже нулевой отметки дома. На этом уровне мы и должны будем «врезаться» в трубу, которую заложили еще при заливке фундамента.

Сможем это осуществить? Отлично, движемся дальше. Помните, на этапе заливки цоколя я забетонировал вывод для канализации?

Отпиливаем эту трубу на уровне 40-50 см (или какое у вас там превышение?) ниже нулевой отметки дома, одеваем на нее ремонтную муфту и начинаем разводку канализации. Крепить трубу лучше специальными хомутами. Я прикручивал их прямо к бетонному цоколю. Держится надежно, после этого можно спокойно засыпать все песком, труба останется на месте, и её уклон не изменится.

Трубы гораздо легче соединять, если предварительно чем-то их смазать. Хотя бы подсолнечным маслом.

После монтажа засовываем садовый шланг и смотрим: не течет ли где-нибудь?

Подводя итоги, нужно отметить, что монтаж канализации совсем не сложен и осуществить его запросто можно своими руками, даже если вы ни разу этого не делали. Главное, про уклон не забывайте 😉

Обстоятельства и схема укладки внешней канализации

Наружная часть канализационной системы в частном доме соединяет трубопроводной сетью выходное отверстие внутреннего стока с емкостью для накопления отходов, расположенной на участке, либо с центральной канализацией. О внутренней разводки в доме читайте в статье «Прокладка внутренней канализации в частном доме своими руками, схема монтажа и разводки канализационных труб». Укладка внешних канализационных труб осуществляется по разработанной заранее схеме, учитывающей следующие обстоятельства:

особенности рельефа местности;
погодные условия;
удаленность колодцев и водоемов;
общий объем стоков, зависящий от количества постоянно проживающих в доме людей;
глубину промерзания почвы и ее состав;
пути подъезда машины ассенизатора при необходимости.

В схеме укладки внешней канализации обязательно нужно предусмотреть ее вентиляцию, так как в противном случае с течением времени неприятные запахи будут проникать в жилые помещения. О правилах устройства вентиляции канализации читайте в статье «Как правильно сделать своими руками вентиляцию канализации в частном доме». Вентиляция обустраивается с помощью фановой трубы, которую можно расположить на крышке септика или на участке трубопровода, проходящего от дома к накопительной емкости стоков.

Схема обустройства автономной наружной канализации

Септик оборудуется в нижней точке геологического рельефа местности участка. Такое расположение позволяет наиболее оптимально выполнить монтаж наружной канализации. Ее следует прокладывать по прямой линии к расположению выходной трубы внутренней системы удаления сточных вод.

Биотуалет — альтернатива канализации

Биотуалет используют как отдельный накопитель отходов. Чаще всего его устанавливают на дачных участках, где маленький объем стоков, и собственники не хотят делать канализацию в любом исполнении — автономную станцию, септик, накопитель и даже выгребную яму.

Есть три типа биотуалета: торфяной, химический и электрический.

Торфяные биотуалеты

Они снабжены природным торфом. Когда торф соединяется с отходами, образуется компост. Его можно использовать как удобрение на участке. Чтобы внутри кабинки туалета не было неприятного запаха, делают вытяжку.

Химические биотуалеты

Для таких туалетов используют реагенты, которые разлагают продукты жизнедеятельности. Сам туалет состоит из двух корпусов. Нижнюю часть периодически очищают. Как часто это нужно делать, зависит от того, какая вместительность у резервуара и как часто туалет используют.

Электрические биотуалеты

Они самые современные и удобные в использовании. В составе конструкции есть вентилятор и компрессор. Отходы в электрическом туалете перерабатываются до состояния порошка и после этого удаляются. Недостаток конструкции — дополнительные затраты на оплату электроэнергии.
