Термопара для котла: устройство и принцип работы
Термопара активно применяется в газовых котлах и котельных установках. Ее основным назначением является измерение температуры в камере сгорания и автоматическое перекрытие подачи газа в случае исчезновения пламени. Такие случаи возникают от внезапных порывов ветра или других схожих факторов.
Поскольку для зоны открытого огня в нагревательных устройствах характерны высокие температуры, обычные измерительные приборы и устройства защиты не способны справиться со своей задачей и выдержать предельные термические нагрузки.
Для чего нужна
Термопара применяется для преобразования термической энергии в электрический ток для электромагнитных катушек в газовых котлах и служит основным элементом защиты газ-контроля.
Она изготавливается из нескольких видов металла, устойчивых к максимальным температурам внутри камеры сгорания. Термопара работает вместе с автоматическим отсекающим газовым клапаном, который перекрывает подачу газа в топливный тракт.
Основные компоненты и принцип её работы
Термоэлектрический преобразователь представляет собой элементарную конструкцию, состоящую из двух проводников, которые соприкасаются друг с другом в одной или нескольких точках.
Сами проводники состоят из разнородных металлов. Именно отличие в составах металла является основополагающим фактором работы термопары.
В основе принципа действия заложено физическое явление, имеющего название эффект Зеебека. Когда два элемента из различных металлов прочно соединяют между собой в одной точке, а место стыка помещают в открытый огонь, то на оставшихся холодных концах спаянного проводника появляется разница потенциалов. Если к этим концам подсоединить измерительный прибор в виде вольтметра, то произойдет замыкание цепи, а датчик покажет появившееся напряжение.
Напряжение от разницы потенциалов нагретых металлов будет незначительным, однако его будет вполне достаточно для проявления индукции в чувствительных катушках электромагнитных отсекающих клапанов. Как только на холодных концах проводников появляется напряжение, клапан автоматически срабатывает и открывает проход топлива к запальнику.
Из каких металлов состоят проводники термопары
Все термопары создаются из определенных сплавов благородных и неблагородных металлов, которые имеют постоянную повторяемую зависимость между разницей температурой и напряжением.
Каждая группа сплавов используются для конкретных диапазонов температур и применяется в установленных нагревательных приборах.
На рынках котельного оборудования чаще всего применяются три основных типа термопар:
- Тип Е. Изготавливается из пластин хромеля и константа. Отличается высокой надежностью. Имеет заводскую маркировку ТХКн. Диапазон рабочей температуры составляет от 0 до +600°С.
- Тип J. Аналог предыдущей термопары, но вместо хромеля здесь применяется железо. Устройство практически не уступает по функциям типу Е, однако цена значительно меньше. Маркировка – ТЖК. Диапазон температур варьируется в пределах от -100 до +1200°С.
- Тип К. Наиболее распространенный и повсеместно применяемый тип термопары. Маркировка – ТХА. В составе содержатся пластины из хромеля и алюминия. Рабочие температуры находятся в пределах от – 200 до +1350°С. Такие приборы довольно чувствительны к малейшим изменениям температур, но при этом сильно зависят от окружающей среды. К примеру углекислый газ способен существенно снизить срок эксплуатации устройства и вызвать преждевременный ремонт.
Проверка и замена
Как правило, термопара не подлежит восстановлению в случае преждевременного выхода из строя.
Если газовая установка перестает зажигаться, то это свидетельствует о неисправности клапана или самого терморегулятора.
Чтобы проверить его работоспособность, достаточно один конец соединить с измерительным датчиком (мультиметром), а второй конец нагреть вручную с помощью зажигалки или газовой горелки. Исправная термопара должна показывать напряжение в районе 50 мВ.
Если на самих проводниках имеются окисленные или загрязненные участки, а мультиметр показывает напряжение отличное от нормы – термопара вышла из строя. В таких случаях рекомендуется просто поменять термоэлемент и установить вместо него новый. Средняя цена на устройство по территории России составляет от 500 до 1800 рублей в зависимости от марки и типа.
Разновидности
Термопара характеризуется несложным строением. При наличии соответствующих навыков это устройство можно даже сделать собственными руками в домашних условиях. Однако лучше приобрести промышленный прибор, прежде изучив технические характеристики, а также особенности всех типов устройств.
Специализированные компании производят термопару трёх видов:
- Типа Е — для изготовления используются две пластины: константан и хромель. Этот прибор отличается повышенной производительностью. Кроме того, он контролирует процесс, протекающий в диапазоне температур от —5°С до 74°С.
- Типа J — в приборе вместо хромеля установлена железная пластинка, которая ничуть не ухудшает технические характеристики устройства. Имеет повышенную чувствительность к изменениям, а температурный диапазон — от —4°С до 74°С.
Типа К — такие термопары пользуются наибольшей популярностью. Они оснащены пластинами, сделанными из алюминия и хромеля.
Рабочий диапазон изменяется в пределах от —20°С до 135°С, а саму чувствительность производителям удалось повысить на несколько позиций.
Продолжительность срока эксплуатации этого прибора определяется средой использования: так, в углекислом газе пластина из хромеля покрывается ржавчиной в виде зелёной гнили, сплав быстро портится и устройство теряет немагнитные свойства.
Существуют и другие типы термопар, однако, они не подходят для применения в газовых котлах по причинам:
- сплавы содержат дорогие металлы, поэтому у них высокая стоимость;
- такие модели ничем не лучше, чем типы К, Е или J.
Причины
Газ является источником чрезвычайной опасности. Смешиваясь с воздухом, он становится легко воспламеняемым и взрывоопасным, поэтому существуют только ряд шагов, которые вы можете предпринять при самостоятельном ремонте без вызова квалифицированного мастера. Можно определить некоторые возможные причины происходящего. Основные из них таковы.
- Недостаток кислорода. Может вызывать проблемы с возгоранием. Попробуйте запустить устройство с открытой дверцей.
- Забились горелки. Возможно, эта деталь просто загрязнилась продуктами горения, тогда жар идет неравномерно или его попросту недостаточно. Система газ-контроль может перекрывать подачу газа, считая, что пламени нет, огонь будет тухнуть сразу после отпускания ручки. Проблема легко решается. Демонтируйте горелку, произведите чистку и установите на место. При чистке примените жидкое средство, порошкообразные вещества портят технику.
- Произошел перекос горелки. Если горелка неправильно размещена или сдвинута, это приведет к неравномерному пламени и нагреву, появлению копоти. Проверьте расположение детали и откорректируйте его в случае необходимости.
- Уменьшилось давление топлива в газопроводе. Проконтролируйте: возможно вызывать мастера нет необходимости, а причина неприятности кроется в почти пустом баллоне или проблемах поставки газа в газопровод. Слабая интенсивность пламени может не давать запустить систему.
- Не держит регулятор. Вы поворачиваете ручку, но включения не происходит? Для проверки попытайтесь зажечь без нее. Аккуратно демонтируйте рукоятку, сохранив все мелкие комплектующие, которые потом сложно найти. Вооружитесь плоскогубцами, слегка придавите и поверните шток крана. Когда пойдет газ, пробуйте зажечь.
- Сломалась функция автоподжига. Если газ идет, а пламя не возгорается, не стоит держать долго повернутой ручку и загазовывать помещение. Спереди по центру духового шкафа расположено отверстие для розжига спичками.
- Температурный датчик сместился из зоны пламени. Тогда необходимо вернуть его в прежнее положение для возобновления работы.
Когда выпечка плохо пропекается, жар в духовом шкафу слабый, возможно, пора поменять резиновый уплотнитель дверцы.
Несмотря на то что духовки являются «долгожителями» среди бытовой техники, а некоторые из них работают более 50 лет, все же случаются сбои в работе, вызванные поломками деталей внутри устройства. Иногда происходит износ комплектующих газ-контроля. Возможно, окислились контакты в системе и их нужно почистить. В ходе эксплуатации также происходит постоянный нагрев термопары, который приводит к ее разрушению. Иногда эта деталь не подлежит ремонту. Ее просто заменяют такой же новой.
Поддержание температуры происходит благодаря механическому термостату. Он представляет собой баллон с жидкостным наполнителем. Прибор размещен внутри духовки. При высокой температуре наполнитель баллона расширяется, толкает клапан, который прикрывает подачу газа. Если духовка постоянно слабо греет, возможно, термостат требуется заменить.
Одной из причин, почему устройство невозможно включить, может быть износ блока розжига или неисправный электромагнитный клапан. Чем больше срок эксплуатации, тем больше вероятность возникновения таких неприятностей. Клапан обычно просто меняют. Функционирование блока можно проверить. Погасите свет в помещении в темное время суток. Включите электроподжиг. Посмотрите результат:
- искры нет совсем – повреждена проводка;
- искра уходит в сторону – трещина в свече;
- искра желтого или красного цвета – сработался блок.
Комментарии
Войдите, чтобы ответить
Либо это никто не читает, либо одно из двух. Интересная статья. Жаль, тяжело читается.. Шрифт мелкий и расплывчатый. А на картинках текст (в пояснительных рамках) и вовсе нечитабельный. Видимо материальчик содран откуда-то и некачественно скопирован. Посмотреть бы оригинальчик.
Войдите, чтобы ответить
сбросьте свой @ . сброшу на почту. статью. если будет тот же эффект — подкорректирую , я «афтар» этого творения. плагиатом не занимаюсь. ). ковырялся лично..
Войдите, чтобы ответить
не понятно почему потерялось качество . в оригинале Word-документ выглядит безупречно.
Войдите, чтобы ответить
Войдите, чтобы ответить
Добрый день. Хотел узнать мнение или получить совет у знатоков. «Перестал» работать клапан: проверил по отдельности термопару — выдает 40мВ от обычной горелки; проверил клапан — срабатывает начиная от 700мВ точно(дохлая батарейка ААА). В чем косяк пока не понимаю, т.к. вроде едс термопары в границах нормы(очень удивлен показателю вашей термопары. Может в нем и есть проблема. ). Т.к. клапан работает от внешнего питания, хотел узнать — обмотка на клапане не накроется при таком использовании?
Войдите, чтобы ответить
Добрый день,показателей термопары я не знаю ,т.к. она вышла из строя ,но клапан срабатывал где-то около 1в,»тянул» 400ма.Вся «кухня» моя в посте ,при питании от внешего блока питания актуальна как временное решение проблемы на период приобретения(покупки) клапана или термопары ,или комплекта в целом.Если не думаете их приобретать — выкрутите клапан,снимите прокладку резиновую,снимите пружинку -исчезнет головная боль. ) Плита превратится в СССР — девайс. )Удачи.
Войдите, чтобы ответить
PS. Попробуйте отревезировать контактные соединения со снятием термопары ,зачистки посадочного места т.п . соединения клеммы с корпусом .Сдаётся мне — больная ваша термопара. За обмотку клапана не беспокойтесь.Повышайте напряжение до срабатывания клапана — он лишнего тока не возьмёт.
Войдите, чтобы ответить
Благодарю за столь скорый ответ! Контакты термопары по мере возможности уже зачистил, но, увы, или к счастью, кроме нагара там нечего было чистить. Замеры я уже делал на тестовом стенде без лишних деталей. Учитывая прожорливость клапана, мне тоже кажется что проблема в термопаре, но в противовес этому идет таблица ТЭДС стандартных термопар(https://kipiya.ru/2008/04/04/tablica-termo-eds-standartnyx-termopar/, https://temperatures.ru/pages/graduirovochnye_tablicy), где максимальные показания не превышают 70мВ. Именно поэтому я и стал искать помощи, ибо на данный момент сложилось два впечатления: испортилась обмотка клапана раз так много требует для удержания и испортилась термопара раз выдает так мало. Но и то, и другое не выдерживает критики. Либо я что то упускаю. В общем остается два варианта, либо убрать клапан, либо покупать комплект. А пока просто обойду термопару с помощью внешнего питания.
Войдите, чтобы ответить
в плане стандартов — таблица орентирует на промышленные термопары ,слаботочные (стандарты СССР- СНГ,) что касается газ-контроля — эти термопары «заточены » под буржуйские плиты.По сути промтермопары выдают СЛАБОТОЧНЫЙ СИГНАЛ на электронные приборы (с дальнейшим усилением такового) для контроля термопроцессов. .Что касается т/п газ-контроля ,то она (она спецназом разработана для клапана) выдаёт значительный ток на клапан ,а клапану нужно преодолеть сопротивление пружины и ещё придавить прокладку. На производстве есть закалочные трансформаторы (напайка резцов). выдают 2вольта с понижающей обмотки между контактами.Зажимается резец ,накаляется. идёт ток 400 — 600а. примерно и термопара газ-контроля расчитана на ток до 500ма. Газ-контроль отсекает газ от краников духовки,горелок..Не куда он далее не пойдёт пока вы не откроете краник. Если посмотреть комменты в инете про газ-контроль ,можно сделать вывод — он не совершенен,недолговечен. = смывной бачёк с блоком электроники. ) Его ставят чтобы» срубить бабло «( ИМХО ). и запчастей нет. Для самодельщиков есть где поупражняться.
Способ установки прибора на газовый котел
Независимо от характеристик приборов, их способ установки не отличается в разных модификациях и моделях. Устанавливать его на газовый котел нужно вручную. Как правило, такая установка является частью ремонта газового котла.

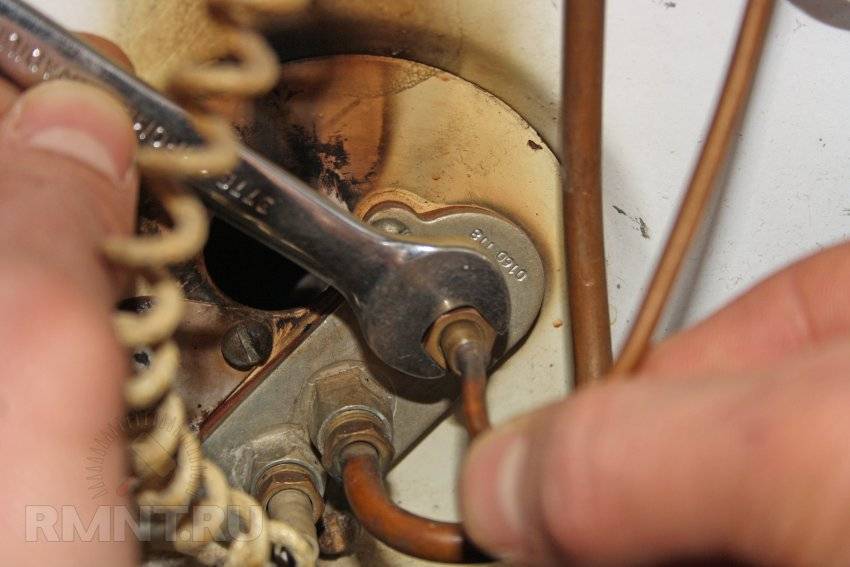

Давайте посмотрим, как происходит установка с момента демонтажа старого прибора:
- прибор присоединяют через резьбовой патрубок к газовой магистрали. Контроллер крепят к патрубку при помощи медной или свинцовой гайки. Чтобы снять старую термопару, нужно открутить эту гайку;
- открутите компенсационный винт, который находится под монтажным кронштейном и держит по месту прибор;
- удаляем старое устройство для котла и ставим новое;
- закручиваем по очереди винт и гайку. Проверьте, чтобы соединение было герметичным. Помните, что резьбовое соединение нельзя ни перетягивать, ни недотягивать, иначе это может быть крайне опасно.
Советы по установке и эксплуатации преобразователя для газового котла
В ходе установки и применения термопары для газового котла помните следующее:
во время установки приспособления, внимательно смотрите за направлением трубки подачи и отвода топлива, они должны быть расположены вниз;
концевой выключатель – это ключевая часть, отвечающая за отключение подачи газа на горелку. Он находится в зоне контроля безопасности под пленумом, от которого подается температура на выключатель и который нагревается в зависимости от температуры самого котла;
после выключения горелки выключается вентилятор, который подает воздух в камеру, где сгорает топливо. Если это не так, то нужно исправить выключатель. Некоторые термостаты имеют опцию постоянной работы вентилятора, которую можно выключить;
чтобы настроить или откалибровать приспособления своими руками, нужно снять крышку с панели управления и найти там зубчатый циферблат
Его следует прокрутить до нужного показателя и запустить систему;
обращайте внимание на газовый запах, это может быть следствием того, что крепеж был прижат неплотно, или ослабело одно из соединений. Делать это нужно максимально быстро, поскольку газовая утечка – крайне опасное явление.
Конечно же, термопары для газовых котлов – достаточно специфические приборы, которые не всегда легко выбрать без помощи специалиста. Также можно найти специальную таблицу соотношения характеристик прибора с характеристиками газовых котлов. Если показатели совпадают с точностью до градуса, значит, такая термопара вам подойдет.
Устройство и принцип работы термопары в газовом котле
Термопара предусматривает два проводника из различных видов металла, устойчивых к максимальным температурам, которые соединены в кольцо. Одна из точек спайки устанавливается в зоне измерения, вторую подключают к преобразовательному устройству. Физическое явление в виде термоэлектрического эффекта (эффект Зеебека) составляет основу принципа работы термопары:
- два элемента из различных металлических основ прочно соединяют в одной точке. Отличие в составах проводников – основополагающий фактор в работе устройства;
- когда место стыка помещают в открытый огонь, на других концах спаянного проводника появляется разница потенциалов.
Как выглядит термопара для газового котла
Далее к холодным концам устройства подсоединяют вольтметр, цепь замыкается и измерительный прибор показывает напряжение.
Проверка и замена
Несмотря на неприхотливость и надежность, датчики иногда выходят из строя. Основной признак неисправности этого узла котла — затухание фитиля после отпускания кнопки, даже если был выдержан предусмотренный инструкцией интервал удержания. В части случаев неполадка проявляется иным образом: остается пламя на запальнике, но после появления огня на главной горелке подача топлива прекращается.
Возможные причины сбоев:
- образование сажи. Покрываясь сажей, электрод начинает хуже нагреваться и постепенно выдает напряжение меньше требуемого минимума;
- прогоревший корпус модуля;
- плохая пайка или иное нарушение контакта между частями электрода;
- ослабевшая гайка крепления. Стержень при этом перекашивается, пламя воздействует неравномерно, и прогрев нарушается;
- обрыв электрической цепи датчика тяги или полная его поломка.
Важно отметить, что проблемы датчика тяги тоже вызывают сбои термопары, поскольку данный сенсор включен в разрыв электрической цепи. Для исключения влияния «тяги» следует выполнить проверку временным замыканием провода
Рассмотрим подробнее диагностику термопар.
Методика проверки
Понадобятся:
- набор рожковых ключей;
- чувствительный мультиметр с возможностью измерять напряжения до 100 мВ, или другой прибор с аналогичными возможностями.
Как проверить термопару мультиметром на газовом котле:
- перекрыть подачу газа с крана подводящей топливо трубы;
- снять кожух котла или его переднюю панель (зависит от конкретной модели агрегата);
- открутить ключами крепящие термоэлектрод и соединительную трубу гайки;
- демонтировать датчик пламени;
- осмотреть электрод, кистью или куском ветоши счистить с него сажу. Если на металле виден прогар материала, узел необходимо заменить;
- зажимы мультиметра устанавливаются на медную трубку и центральный контакт пары. На приборе выставляется минимальный предел измерения — до 1 В или 0.1 В, если позволяет шкала;
- далее следует нагреть электрод. Это можно сделать с помощью горелки или зажигалки, или на газовой плите;
- при нагреве исправная пара обязана выдавать напряжение от 0.02 В и выше. Если же на шкале отображается 0, ток «прыгает» или стабилен, но не выходит за предел 20 мВ, необходима замена.
Проверка без демонтажа
Возможно быстро проверить термопару на газовом котле без снятия собственно узла. Чтобы продиагностировать исправность блока, следует открутить крепежную гайку, разъединить трубку и автоматику защитной системы и подсоединить тестер по описанной выше схеме. После того:
- зажгите запальник и держите кнопку;
- параллельно контролируйте показания тестером.
Такая проверка термопары удобна, хотя имеет недостаток — в таком случае нельзя визуально оценить состояние электрода и снять накопившуюся сажу.
Проверка, чистка, замена
Если плита начала плохо загораться, вполне вероятно, что термопара засорилась или вышла со строя. Но стоит отметить, что причина неисправности может и не затрагивать этот элемент. Для проверки следует выполнить такие действия – поверните ручку духовки и подожгите газ. Если после того, как вы отпустите ручку, духовка тухнет, это первый признак, что система газконтроля не открывает клапан подачи газа в плите.
Скорее всего, что поверхность измерительного элемента засорилась, и он не воспринимает температурные изменения в окружающей среде. Чтобы починить газовое оборудование в плитах фирм Гефест, Ariston, Indesit, Gorenje и т.д. следует для начала почистить термопару в плите, для этого:
- Предварительно закройте газовые краники и отключите плиту от сети внешнего электроснабжения;
Рис. 4: перекрыть подачу газа на духовку - Откройте духовку и удалите из нее все лишнее – вы должны свободно проникнуть внутрь, если что-то вам мешает, уберите это, при необходимости можете снять дверцу с плиты;
Рис. 5: удалите из духовки все лишнее - Найдите саму термопару – как правило, она расположена в верхней части духовки, ее обязательно устанавливают вблизи рассекателя пламени;
Рис. 6: термопара в духовке - При обнаружении нагара, копоти и прочего мусора на ее поверхности их следует очистить при помощи мелкой наждачки, очищать ударным методом категорически запрещено, так как вы можете повредить термопару безвозвратно;
- Соберите удаленный мусор и опробуйте работоспособность.
Если такой ремонт газконтроля не принес желаемого результата, следует проверить термопару при помощи мультиметра или милливольтметра. Для этого вам понадобится добраться до места подключения термопары к электрической сети плиты. Как правило, она располагается под передней панелью или верхней крышкой, где находиться переключатель температуры или газовый клапан. Здесь также могли отойти контакты, тогда их достаточно просто поправить, если нет, переходите к измерениям.
Установите предел измерения мультиметра в районе десятков милливольт. Подключите щупы к выводам термопары и подогрейте измерительный элемент (не обязательно открытым огнем, но это довольно доступный способ).
Рис. 7: проверка термопары мультиметром
Если милливольтметр покажет изменение напряжения на выводах, устройство исправно и причина в чем-то другом. В противном случае вы могли неправильно установить предел для вашей модели термопары или автоматика газконтроля неисправна.
Замена термопары газовой плиты
В большинстве случаев, выход со строя характеризуется перегоранием проводников. Их самостоятельная пайка или сваривание в домашних условиях возможны, но нецелесообразны, так как после сращивания невозможно обеспечить прежнюю точность измерений. Поэтому оптимальным вариантом является замена термопары. Для этого:
Устройство и принцип работы
Известно, что в замкнутой цепи, которая состоит из двух проводников из разных металлов (напр., хромель и копель), возникает термоэлектродвижущая сила (ЭДС), при условии, что их горячий и холодный спаи имеют различную температуру (эффект Зеебека). Значение ЭДС зависит от материалов проводников, температур их холодного и горячего спаев.
Обычно, напряжение бытовой термопары находится в пределах 20-60 милливольт (мВ), чего достаточно для открытия газового клапана, но, разумеется, недостаточно для работы сложной автоматики и прочих модулей, для которых уже необходимо подключение к электросети.
Так выглядит стандартная термопара на фото.
Модуль не ограничивается парой спаев, однако устройство термопары достаточно простое и понятное:

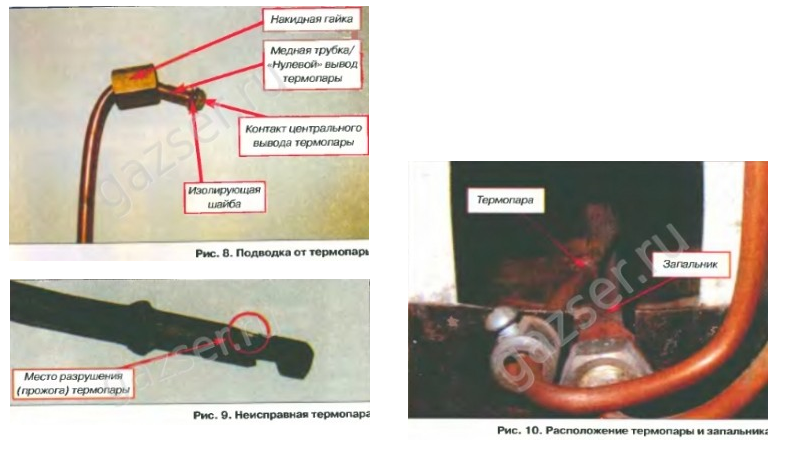

- Гильза, внутри которой находятся термоэлектроды с «горячим» спаем проводников, именно она крепится на горелочный модуль котла, рядом с пилотной горелкой (запальником).
- Удлинитель, защищенный медной трубкой от внешнего воздействия электромагнитных полей, служит для соединения рабочей части (горячего спая) с электромагнитным газовым клапаном.
- Диэлектрическая шайба с «холодным» спаем, именно она вставляется в гнездо газового электромагнитного клапана.
Чаще всего в термопарах бытовых газовых котлов используются спаи из хромеля и алюмеля (ТХА), хромеля и копеля (ТХК), железа и константана (ТЖК). Все используемые сплавы, их маркировка и характеристики указаны в таблице ниже.
| Тип термопары (европейская классификация) | Материалы проводников спая | Российская маркировка | Диапазон температур, °C |
| K | хромель-алюмель | ТХА | -200 – 1 300 |
| L | хромель-копель | ТХК | -200 – 850 |
| J | железо-константан | ТЖК | -100 – 1 200 |
| N | нихросил-нисил | ТНН | -200 – 1 300 |
| T | медь-константан | ТМКн | -200 – 400 |
| E | хромель-константан | ТХКн | 0 – 600 |
| S | платинородий-платина | ТПП10 | 0 – 1 700 |
Как работает термоэлектрический термометр в составе газового котла
Принцип работы термопары в составе газового котла везде один:
- Сначала человек механическим путем открывает клапан подачи газа, удерживая кнопку электромагнитного клапана в течение 15-30 секунд.
- Затем единожды нажимается кнопка пъезорозжига, возникает искра и зажигается запальная горелка.
- Кнопка магнитного клапана удерживается еще на протяжении 30-60 секунд, пока рабочий спай термопары, находящийся рядом с запальником, не нагреется и не выдаст необходимое напряжение.
- По прошествии 30-60 секунд кнопка электромагнитного клапана отпускается, но горение не прекращается, поскольку нагретая термопара вырабатывает достаточно напряжения для удержания газового клапана в открытом положении. Котел работает в штатном режиме, без вмешательства человека.
- Как только горение прекращается, пламя больше не нагревает термопару, вследствие чего напряжения недостаточно для удержания электромагнитного газового клапана открытым, он закрывается, прекращая подачу газа.
Как выбрать умягчитель воды для газового котла и продлить срок службы теплообменника
В качестве заключения
Популярность и преимущества термопары в настоящее время трудно оспорить или поставить под сомнение. Ведь эти элементы не только основные детали не только в газовом оборудовании (котлы, плиты, колонки). Их можно встретить во многих моделях терморегуляторов и термометров бытового и промышленного назначения.
Понять, что такое термопара, несложно, но куда важнее своевременно устранять все появившиеся признаки ее неисправности!
