Как рассчитать расход газа: подробное руководство

Котел подключен на магистральный газопровод

Разберем алгоритм вычислений, позволяющих с точностью определить расход голубого топлива для агрегата, установленного в доме или квартире с подключением к централизованным сетям газоснабжения.

Расчет расхода газа в формулах

Для более точного расчета мощность газоотопительных агрегатов вычисляют по формуле:

Мощность котла = Q_т * К,

где Q_т — планируемые теплопотери, кВт; К — поправочный коэффициент (от 1,15 до 1,2).

Планируемые теплопотери (в Вт) в свою очередь считают так:

Q_т = S * ∆t * k / R,

где

S — суммарная площадь ограждающих поверхностей, кв. м; ∆t — перепад внутренней/наружной температур, °C; k — коэффициент рассеивания; R — значение теплового сопротивления материала, м2•°C/Вт.

Значение коэффициента рассеивания:

• деревянное строение, металлическая конструкция (3,0 — 4,0);
• кладка в один кирпич, старые окна и кровля (2,0 — 2,9);
• двойная кирпичная кладка, стандартная крыша, двери, окна (1,1 — 1,9);
• стены, крыша, пол с утеплением, двойные стеклопакеты (0,6 — 1,0).

Формула для расчета максимального часового расхода газа на основе полученной мощности:

Объем газа = Q_max / (Qр * ŋ),

где Q_max — мощность оборудования, ккал/час; Q_р — теплотворная способность природного газа (8000 ккал/м3); ŋ — КПД котла.

Для того чтобы определить расход газообразного топлива, нужно просто перемножить данные, часть которых нужно взять из техпаспорта вашего котла, часть из строительных справочников, опубликованных в интернете.

Использование формул на примере

Предположим, что мы имеем здание общей площадью 100 кв м. Высота здания — 5 м, ширина — 10 м, длина — 10 м, двенадцать окон размером 1,5 х 1,4 м. Внутренняя/внешняя температура: 20 °С/-15 °С.

Считаем площадь ограждающих поверхностей:

1. Пол 10 * 10 = 100 кв. м
2. Кровля: 10 * 10 = 100 кв. м
3. Окна: 1,5 * 1,4 * 12 шт. = 25,2 кв. м
4. Стены: (10 + 10 + 10 + 10) * 5 = 200 кв. м За минусом окон: 200 – 25,2 = 174,8 кв. м

Значение теплового сопротивления материалов (формула):

R = d / λ, где d – толщина материала, м λ – коэффициент теплопроводности материала, Вт/.

Рассчитываем R:

1. Для пола (бетонная стяжка 8 см + минвата 150 кг/м3 х 10 см) R (пол) = 0,08 / 1,75 + 0,1 / 0,037 = 0,14 + 2,7 = 2,84 (м2•°C/Вт)
2. Для кровли (сэндвич-панели из минваты 12 см) R (кровля) = 0,12 / 0,037 = 3,24 (м2•°C/Вт)
3. Для окон (двухкамерный стеклопакет) R (окна) = 0,49 (м2•°C/Вт)
4. Для стен (сэндвич- панели из минваты 12 см) R (стены) = 0,12 / 0,037 = 3,24 (м2•°C/Вт)

Значения коэффициентов теплопроводности для разных материалов были выписаны из справочника.

Заведите привычку регулярно снимать показания счетчика, записывать их и делать сравнительный анализ с учетом интенсивности работы котла, погодных условий и пр. Эксплуатируйте котел на разных режимах, ищите оптимальный вариант нагрузки

Теперь посчитаем тепловые потери.

Q (пол) = 100 м2 * 20 °С * 1/ 2,84 (м2*К)/Вт = 704,2 Вт = 0,8 кВт Q (кровля) = 100 м2 * 35 °С *1 / 3,24 (м2*К)/Вт = 1080,25 Вт = 8,0 кВт Q (окна) = 25,2 м2 * 35 °С * 1/ 0,49 (м2*К)/Вт = 1800 Вт = 6,3 кВт Q (стены) = 174,8 м2 * 35 °С * 1/ 3,24 (м2*К)/Вт = 1888,3 Вт = 5,5 кВт

Теплопотери ограждающих конструкций:

Q (общ) = 704,2 + 1080,25 + 1800 + 1888,3 = 5472,75 Вт/ч

Еще можно добавить потерю тепла на вентиляцию. Чтобы нагреть 1 м3 воздуха с –15 °С до +20°С требуется 15,5 Вт тепловой энергии. Человек потребляет примерно 9 л воздуха в минуту (0,54 куб. метра в час).

Предположим, что в нашем доме находятся 6 человек. Им требуется 0,54 * 6 = 3,24 куб. м воздуха в час. Считаем потерю тепла на вентиляцию: 15,5 * 3,24 = 50,22 Вт.

И суммарные теплопотери: 5472,75 Вт/ч + 50,22 Вт = 5522,97 Вт = 5,53 кВт.

Проведя теплотехнический расчет, рассчитываем сначала мощность котла, а затем расход газа в час в газовом котле в кубических метрах:

Мощность котла = 5,53 * 1,2 = 6,64 кВт (округлим до 7 кВт).

Чтобы воспользоваться формулой для расчета расхода газа, переведем полученный показатель мощности из киловатт в килокалории: 7 кВт = 6018,9 ккал. И примем КПД котла = 92% (производители современных газовых напольных котлов заявляют данный показатель в рамках 92 – 98%).

Максимальный часовой расход газа = 6018,9 / (8000 * 0,92) = 0,82 м3/ч.

Почему газовая колонка не зажигается

Расположение элементов газовой колонки.

Назовем следующие причины:

1. Причиной потухания пламени при зажигании газовой колонки является отсутствие тяги в вентиляционном канале из-за попадания постороннего предмета в дымоход или из-за забитости канала продуктами сгорания. Проверить тягу в дымоходе просто: открыв форточку, нужно приложить зажженную спичку к отверстию дымохода, если тяга хорошая, то пламя отклонится. Устранить данную неисправность можно, почистив вентиляционный канал силами управляющей компании, к которой можно обратиться, оставив заявку.
2. Следующая причина – сели батарейки. Она случается у колонок с автоматическим розжигом от питания батареек или генератора. Поэтому, чтобы устранить эту причину, достаточно купить и поменять батарейки.
3. Случается такое, что колонка зажигается и сразу тухнет. В этом случае нужно отрегулировать подачу горячей и холодной воды.

Способы расчета расхода топлива

В упрощенном варианте используется формула: Qтп = 100 × S, где

Qтп – теплопотери в самый холодный период года, Вт;

S – площадь дома, кв. м.

Выражение означает, что на каждый квадратный метр теплопотери составляют 100 Вт. Эта величина получена эмпирическим путем при анализе домов, соответствующих условиям:

• архитектура и размеры окон – стандартные;
• высота потолков – до 3 м;
• ограждающие конструкции утеплены, так что их термическое сопротивление соответствует установленным для данного региона значениям (СНиП «Строительная климатология»).

Если площадь дома равна, например, 150 кв. м, теплопотери в самый холодный период года составят: Qтп = 100 × 150 = 15000 Вт = 15 кВт.

Удельная энергоемкость природного газа (метана): Ег = 38 МДж/куб. м.

Часовой расход топлива определяют по формуле: Рч = (Qтп / Ег) × 3600.

Для приведенного примера: Рч = (15000 / 38 000 000) × 3600 = 1,42 куб. м.

Последний шаг – определение фактического расхода с учетом КПД котла. Пусть выбрана модель, для которой этот показатель составляет 90%. Тогда часовой расход: Рчф = Рч / 0,9 = 1,42 / 0,9 = 1,58 куб. м.

Может показаться, что проще использовать паспортное значения потребления топлива котлом. Например, в документации отопителя Baxi Slim 1.150i 3E на 15 кВт указано, что при номинальной мощности он расходует газ в объеме 1,74 куб. м/ч. Но котел подбирают всегда с запасом в 15-20%, чтобы в самый холодный период он работал не на пределе возможностей. Так, при максимальных потерях в 15 кВт подойдет прибор на 17-18 кВт, например, Protherm Медведь 20 PLO.

Более сложный вариант предполагает точный расчет теплопотерь. Их определяют для каждой ограждающей конструкции по формуле: Qтп = (S × Δt × k) / R, где

S – площадь элемента, кв. м;

Δt – разность температур внутри и снаружи, С;

K – коэффициент рассеивания;

R – термическое сопротивление сооружений, кв. м × С/С.

Значение к для разных элементов:

• бревенчатый дом, стальная конструкция: 3,0-4,0;
• стена толщиной в один кирпич, деревянные окна без стеклопакетов, старая кровля: 2,0-2,9;
• двойная кладка, новая крыша, стеклопакеты, современные двери: 1,1-1,9;
• утепленная конструкция, окна с двойными стеклопакетами: 0,6-1,0.

Термическое сопротивление элемента: R = d / c.

Здесь d – толщина, м;

C – теплопроводность материала, Вт/м × С.

Термическое сопротивление многослойной конструкции, например, утепленной стены, определяют сложением R всех составляющих.

Зачем нужно знать расход газа?

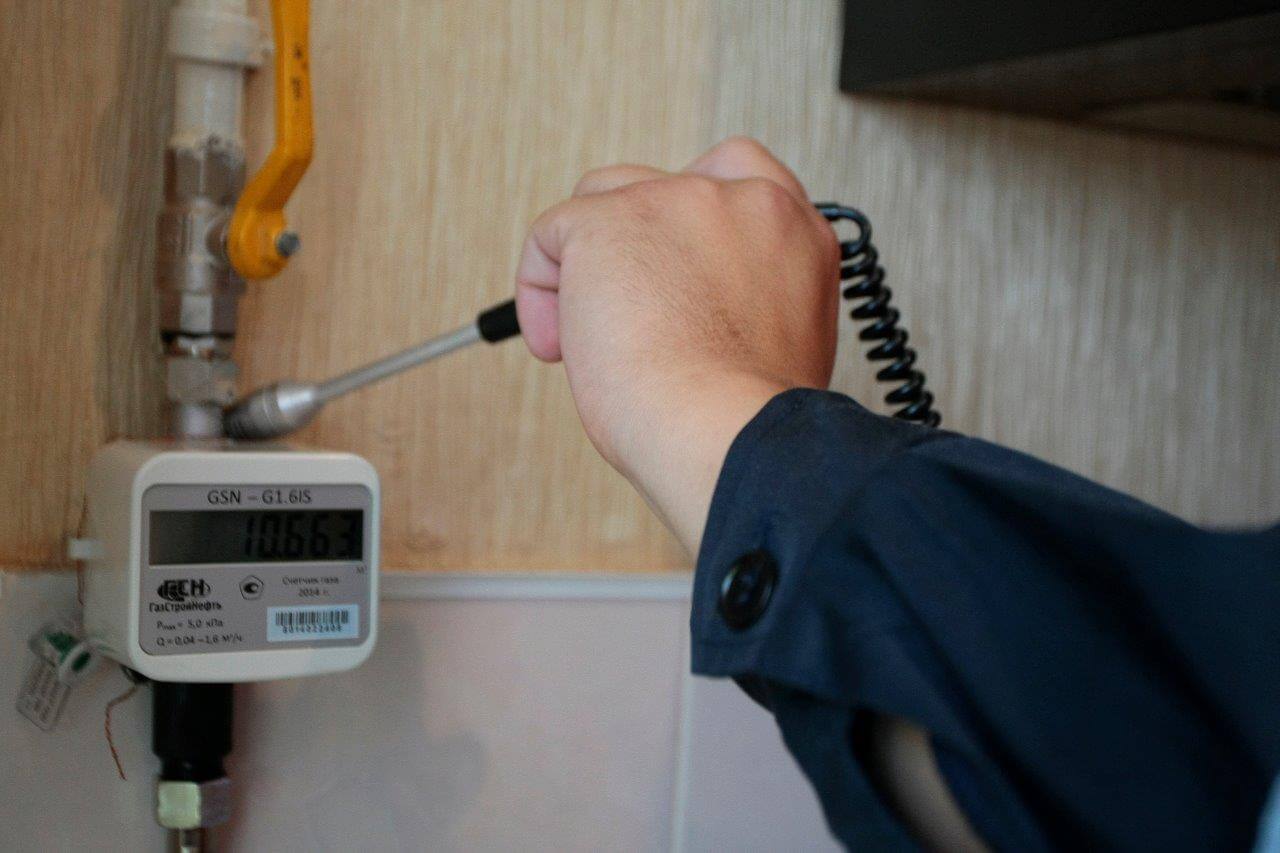

Бытовые приборы учета используются для того, чтобы знать, сколько голубого топлива было потреблено за определенный период. Но для того чтобы поставить счетчик, необходимо изначально знать, какой объем голубого топлива расходуется в месяц. В расчет берутся не средние показатели, а максимальные параметры. Например, если в доме будет отключена горячая вода и для ее нагрева придется часто использовать кухонную печь.

Для чего нужны эти данные? Очень просто — каждый счетчик рассчитан на определенный объем потребляемого топлива. Если мощность плиты маленькая и в доме нет других устройств и приборов, работающих на газу, можно обойтись самым простым и недорогим счетчиком. Если дополнительно используется водонагреватель и индивидуальное отопление, пропускная способность прибора учета должна быть намного больше. Также потребуется заменить трубы газопровода, выбрав комплектацию с большим диаметром.

Как же выполнить расчет потребления бытового газа по мощности, чтобы можно было выбрать «правильный» прибор учета?

Эти данные приведены в инструкции к кухонной плите. Если же документы утеряны или возникли проблемы с переводом данных, указанных в паспорте к кухонной технике, можно использовать средние показатели: 4-конфорочная плита потребляет 1-1,3 м³/час.

Выгодно ли ставить счетчик на газ

Практичность приспособления для снятия учета налицо, в летнее время года можно существенно снизить цифры в платежных бланках. Без прибора они также будут меньше, но разницу можно заметить существенную. Экономить в отсутствии специального оборудования не выйдет, но с ним получится достаточно удачно корректировать объемы потребления.

Подобные действия будут максимально оправданные при утеплении дома и квартиры, тогда отопление, особенно в зимний период может отличиться хорошими результатами.

Хотя тарифы на газ ежегодно пересматриваются выгоду приборов нельзя не отметить, потребление по нормативам за отопление высчитывается с учетом площади постройки. Даже при вызове региональных служб для уточнения данных существенно снизить расходы бюджета не получится.

Тогда как благодаря специальному приспособлению такие моменты можно контролировать, периодических проверок не избежать, но затраты на эти манипуляции быстро окупаются, поэтому большинство хозяев при первой возможности устанавливают агрегаты.

Расчет планируемого максимального часового расхода газа

Заявление на выполнение расчета планируемого максимального часового расхода газа (скачать)

Форма ЗАПРОСА о предоставлении технических условий на подключение (технологическое присоединение) объектов капитального строительства к сетям газораспределения (скачать)

Для определения технической возможности подключения объекта капитального строительства к газораспределительным сетям требуется предварительная оценка расхода газа.

Если предполагаемый максимальный часовой расход газа по предварительной оценке не превышает 5 куб. метров/час, то предоставление расчета необязательно. Для Заявителей, осуществляющих подключение объектов индивидуального жилищного строительства, расход до 5 куб. метров/час определяется отапливаемой площадью жилого дома до 200 кв. м и устанавливаемым газоиспользующим оборудованием – отопительный котел мощностью 30 кВт и бытовая четырехконфорочная плита с духовым шкафом.

Если максимальный часовой расход газа превышает 5 куб. метров/час, предоставление расчета обязательно.

ООО «Газпром газораспределение Самара» осуществляет прием заявлений на выдачу технических условий в соответствии с требованиями Постановления Правительства РФ от 30.12.2013 N1314 «Об утверждении Правил подключения (технологического присоединения) объектов капитального строительства к сетям газораспределения, а также об изменении и признании утратившими силу некоторых актов Правительства Российской Федерации». (скачать)

Выдача технических условий осуществляется без взимания платы на основании заявления о выдаче технических условий.

Для получения технических условий необходимо:

• Заполнить Форму запроса о предоставлении технических условий на подключение (скачать) .
• Подготовить и приложить к форме запроса необходимые документы

Калькулятор максимального часового расхода газа

Одноконтурный газовый котел способен обеспечивать только отопление помещений. Двухконтурный газовый котел включает в себя возможность обеспечить и отопление, и горячее водоснабжение.

произвести расчет по:

отапливаемая площадь помещений

максимальная мощность по техническим характеристикам газового оборудования, указанным в паспорте.

Расчет планируемого максимального часового расхода газа

Единое окно

Как снизить затраты на газ

Посчитанный расход газа на отопление дома не затрагивает затраты, связанные с горячим водоснабжением или использованием для приготовления пищи газовой плиты. Чтоб реальная цифра была незначительно больше или вовсе меньше, рекомендуется подумать о принятии мер, которые позволят сэкономить средства. Среди наиболее распространенных можно отметить:

• Утепление кровли
• Утепление стен
• Замена старых окон на новые

Утепление кровли

Одним из слабых мест в частном доме является кровля. Горячий воздух, поднимаясь вверх, будет сменяться более холодными массами с чердачного помещения, если ему будут «открыты» туда пути.

Самый легкий и недорогой метод предотвратить потерю тепла – настелить на чердачном помещении минеральные утеплители (продаются в виде рулонов или плит). Они без особого труда укладываются между стропилами, не требую дополнительной фиксации или отделки.

Подробную инструкцию по утеплению крыши вы можете прочитать здесь

Утепление стен

Более 45-50% тепла уходит из дома через щели в стенах

Вот почему столь важно качественно утеплить их, воспользовавшись любым предпочтительным теплоизоляционным материалом, предлагаемым рынком

Самый простой способ утеплить стены – воспользоваться обычным пенопластом или его более современными разновидностями, например, экструдированным пенополистиролом. Закрепив плиты на стене, они могут быть легко и быстро обшиты сайдингом или оштукатурены.

С подробным руководством по утеплению стен снаружи вы можете ознакомится в

Замена старых окон

Старые окна являются «открытыми дверями» для дорогостоящего нагретого воздуха. Специалисты утверждают, что через них утекает около 20-30% тепла, которое сменяется холодными воздушными потоками.

Можно перед каждым отопительным сезоном заклеивать все щели, однако в этом случае придется столкнуться с постоянными хлопотами. Экономия будет, но она весьма призрачная по сравнению с достигаемой путем установки новых ПВХ-моделей.

Прочие популярные методы

Стоит обратить внимание, насколько современное оборудование для отопления газом установлено. Более новые и многофункциональные котлы характеризуются большим КПД. Не будут лишними такие дополнения, как насос циркуляции, датчик температур

Не будут лишними такие дополнения, как насос циркуляции, датчик температур.

Как узнать расход газа на отопление дома

Как определить расход газа на отопление дома 100 м 2 , 150 м 2 , 200 м 2 ? При проектировании отопительной системы нужно знать, во что она будет обходиться в процессе эксплуатации.

То есть, определить предстоящие затраты топлива на обогрев. Иначе этот вид отопления может впоследствии оказаться нерентабельным.

Как сократить расход газа

Общеизвестное правило: чем лучше утеплен дом, тем меньше горючего уходит на обогрев улицы. Поэтому перед началом монтажа отопительной системы следует выполнить качественную теплоизоляцию дома – крыша/чердак, полы, стены, замена окон, герметичный уплотнительный контур на дверях.

Сэкономить топливо можно также за счет самой системы отопления. Используя теплые полы вместо батарей, вы получите более эффективный обогрев: поскольку тепло распространяется конвекционными потоками снизу вверх, чем ниже расположен отопительный прибор, тем лучше.

Кроме того, нормативная температура полов 50 градусов, а радиаторов — в среднем 90. Очевидно, что полы экономичнее.

Наконец, сэкономить газ можно, регулируя обогрев по времени. Нет смысла активно греть дом, когда он пустует. Достаточно выдерживать невысокую плюсовую температуру, чтобы не замерзли трубы.

Современная котельная автоматика (виды автоматики для газовых котлов отопления) позволяет дистанционное управление: можно отдать команду на изменение режима через мобильного провайдера перед возвращением домой (что такое Gsm модули для котлов отопления). В ночное время комфортная температура чуть ниже дневной, и т.д.

Как посчитать расход магистрального газа

Расчет потребления газа на отопление частного дома зависит от мощности оборудования (от чего зависит расход газа в газовых котлах отопления). Расчет мощности выполняется при выборе котла. Исходят из размеров обогреваемой площади. Считают для каждой комнаты отдельно, ориентируясь на самую низкую среднегодовую температуру на улице.

Для определения расхода энергии полученную цифру делят примерно пополам: т.к. на протяжении сезона температура колеблется от серьезного минуса до плюса, расход газа варьируется в тех же пропорциях.

При подсчете мощности исходят из соотношения киловатт на десять квадратов обогреваемой площади. Исходя из вышесказанного, берем половину этого значения – 50 ватт на метр в час. На 100 метров – 5 киловатт.

Топливо рассчитывается по формуле А = Q / q * B, где:

• А – искомое количество газа, кубометр в час;
• Q – мощность, необходимая для обогрева (в нашем случае 5 киловатт);
• q – минимальная удельная теплота (зависит от марки газа) в киловаттах. Для G20 – 34,02 МДж на куб = 9,45 киловатт;
• В – КПД нашего котла. Допустим, 95 %. Нужная цифра – 0,95.

Подставляем в формулу цифры, получаем для 100 м 2 0,557 кубометра в час. Соответственно, расход газа на отопление дома 150 м 2 (7,5 киловатт) будет 0,836 кубов, расход газа на отопление дома 200 м 2 (10 киловатт) – 1,114 и т.д. Остается умножить полученную цифру на 24 – получится среднесуточный расход, далее на 30 – среднемесячный.

Расчет для сжиженного газа

Приведенная выше формула подходит и для других видов горючего. В том числе для сжиженного газа в баллонах для газового котла. Теплотворная способность у него, разумеется, другая. Принимаем эту цифру 46 МДж на килограмм, т.е. 12,8 киловатт на килограмм. Допустим, КПД котла 92 %. Подставляем цифры в формулу, получаем 0,42 килограмма в час.

Сжиженный газ считают в килограммах, которые после переводят в литры. Чтобы посчитать расход газа на отопление дома 100 м 2 из газгольдера, полученную по формуле цифру делят на 0,54 (вес одного литра газа).

Далее – как выше: умножаем на 24 и на 30 дней. Чтобы рассчитать топливо на весь сезон, среднемесячную цифру умножаем на количество месяцев.

Среднемесячный расход, приблизительно:

• расход сжиженного газа на отопление дома 100 м 2 – около 561 литров;
• расход сжиженного газа на отопление дома 150 м 2 – примерно 841,5;
• 200 квадратов – 1122 литра;
• 250 – 1402,5 и т.д.

В стандартном баллоне содержится около 42 литров. Делим количество газа, необходимое на сезон, на 42, находим число баллонов. Далее умножаем на цену баллона, получаем сумму, необходимую для отопления на весь сезон.

Образец расчета максимального часового расхода газа

Предлагаем вашему вниманию несколько формул:

1. Вычисление расхода топлива без горячего водоснабжения: умножаем площадь дома на высоту полков, теплопотери материала и коэффициент мансарды с подвалом.
2. Вычисление расхода газа с горячим водоотводом. Для этого нужно показатели без ГВС умножить на коэффициент с ГВС.
3. Перевод показателей киловатта-часа в килокалорию часа, затем в кубический метр в час. В завершении совершаем подсчет литров в час.

Эта модель образца расчета максимального часового расхода газа позволит узнать средние годовые показатели. Для этого нужно вычисленное количество литров в час умножить на количество активных часов в год.

Расход сжиженной пропан-бутановой смеси

Далеко не все владельцы загородных домов имеют возможность подключиться к централизованной газопроводной магистрали. Тогда выходят из ситуации, используя сжиженный газ. Его хранят в установленных в котлованы газгольдерах, а пополняют, пользуясь услугами сертифицированных фирм, осуществляющих поставку топлива.

Применяемый для бытовых целей сжиженный газ хранят в герметичных емкостях и резервуарах – пропан-бутановых баллонах, объемом в 50 литров, или газгольдерах

В случае если для обогрева загородного дома применяют сжиженный газ, формула расчета за основу берется та же. Единственное – необходимо учитывать, что баллонный газ представляет собой смесь марки G30. Кроме того, топливо находится в агрегатном состоянии. А потому его расход считают в литрах или килограммах.

Формула расчета потребления горючей смеси

Оценить объемы затрат сжиженной пропан-бутановой смеси поможет несложный расчет. Исходные данные постройки те же: коттедж площадью в 100 квадратов, а КПД установленного котла – 95%.

При расчете следует учитывать, что пятидесятилитровые пропан-бутановые баллоны с целью безопасности заполняют не более чем на 85%, что составляет порядка 42,5 литров

При выполнении расчета ориентируются на две значимые физические характеристики сжиженной смеси:

• плотность баллонного газа составляет 0,524 кг/л.;
• выделяемое при сгорании одного килограмма такой смеси тепло равно величине 45,2 МДж/кг.

Для облегчения расчетов значения выделяемой теплоты, измеряемой в килограммах, преобразуют в другую единицу измерения – литры: 45,2 х 0,524 = 23,68 МДж/л.

После чего джоули преобразуют в киловатты: 23,68/3,6 = 6,58 кВт/л. Для получения корректных расчетов за основу берут все те же 50% от рекомендованной мощности агрегата, что составляет 5 кВт.

Полученные значения подставляют в формулу: V = 5/(6,58 х 0,95). Получается, что расход топливной смеси марки G 30 составляет 0,8 л/ч.

Пример подсчета расхода сжиженного газа

Зная, что за один час эксплуатации котлогенератора, в среднем затрачивается 0,8 литра топлива, нетрудно будет подсчитать, что одного стандартного баллона с заправкой объемом в 42 литра хватит ориентировочно на 52 часа. Это составляет чуть больше, чем двое суток.

На весь отопительный период показатели расхода горючей смеси будут составлять:

• На сутки 0,8 х 24 = 19,2 литра;
• На месяц 19,2 х 30 = 576 литров;
• На отопительный сезон длительностью в 7 месяцев 576 х 7 = 4032 литра.

На отопление коттеджа площадью в 100 квадратов потребуется: 576/42,5 = 13 или 14 баллонов. На весь семимесячный отопительный сезон понадобится 4032/42,5 = от 95 до 100 баллонов.

Чтобы точно просчитать количество пропан-бутановых баллонов, необходимых для обогрева коттеджа в течение месяца, нужно потребляемый месячный объем в 576 литров разделить на вместительность одного такого баллона

Большой объем топлива с учетом транспортных затрат и создания условий для его складирования обойдется не дешево. Но все же в сравнении с тем же электрическим обогревом такое решение вопроса все равно будет более экономичным, а потому предпочтительным.

Регулирование газового клапана

Полезная тепловая мощность может быть уменьшена сокращением подачи топлива на горелку в результате изменения настройки клапана

Важно помнить, что мощностью горелки управляет сложный алгоритм электроники, учитывающий несколько основных показателей, представленных временем старта, температурными показателями, разницей температур в прямой трубе и «обратке»

Настройка показателей мощности горелки газового котла осуществляется в процессе вращения специальных регулировочных винтов, располагающихся на корпусе клапана, против часовой стрелки. Более современные модели оснащаются специальной автоматикой, легко блокирующей тактование и изменяющей показатели мощности. С этой целью удерживается кнопка с гаечным ключом (5 сек.), выбирается при помощи специальных кнопок оптимальная продолжительность интервалов (0-15 мин).

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

• 10 кВт на 100 кв.м;
• 15 кВт на 150 кв.м;
• 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

• атмосферные условия в местности;
• размер жилой постройки;
• коэффициент теплопроводности стены;
• фактическую теплоизоляцию здания;
• систему регулировки мощности газового котла;
• объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

• 0.7 до 0.9 южные территории РФ;
• 1.0 до 1.2 центральные регионы РФ;
• 1.2 до 1.5 Московская область;
• 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

• ванная комната – 8.0-9.0 л/мин;
• душевая установка – 9 л/мин;
• унитаз – 4.0 л/мин;
• смеситель в мойке – 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

• 100 л, Мо – 24кВт, 14 мин;
• 120 л, Мо – 24кВт,17 мин;
• 200 л, Мо – 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

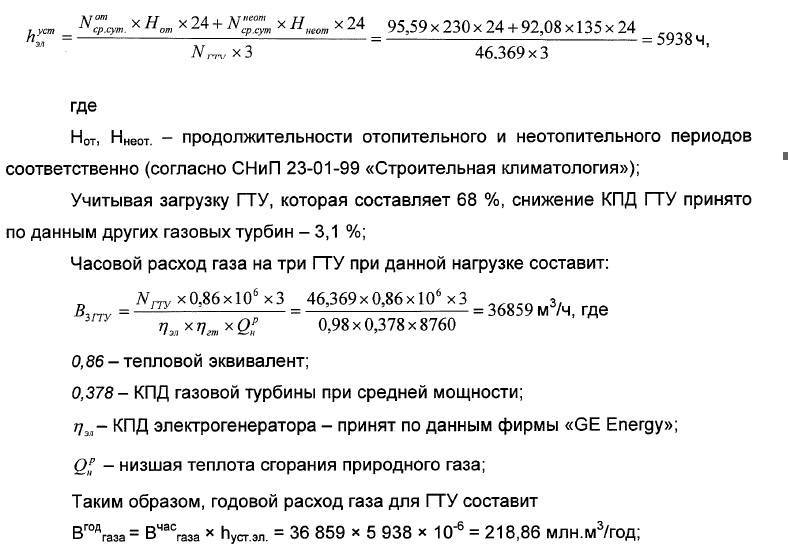

Глава 4. Расчет максимального часового расхода газа

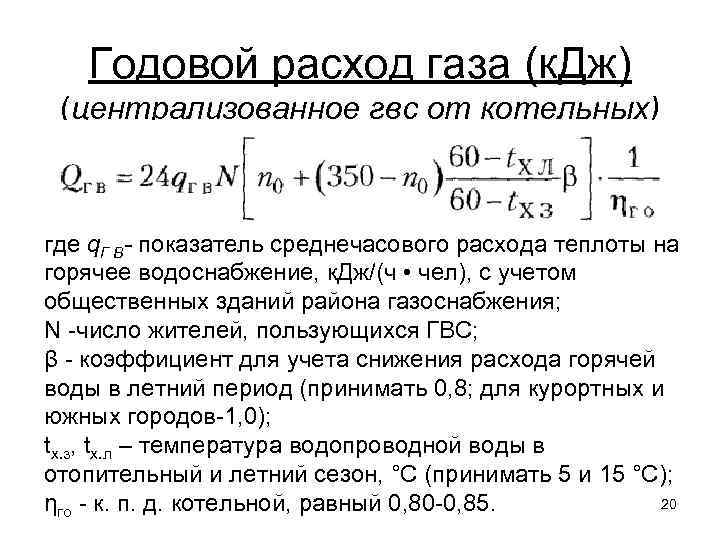

Эффективность и равномерность использования газа оценивается среднегодовыми, месячными и суточными расходами. По максимальным часовым расходам газа при пиковых нагрузках определяются диаметры газопроводов. Максимальные пиковые нагрузки наступают в часы одновременного расходования газа потребителями. Для дальнейших расчётов необходимо рассчитать максимальные часовые расходы табл.4.

Таблица 4

№	Потребитель	Годовой расход газа ,	Коэффициент часового максимума	Часовой расход газа ,
1	Квартиры	Прил. 3
2	Мелкие предприятия
3	Прачечные
4	Бани
5	Столовые (рестораны, кафе)

Продолжение таблицы 4

6	Больницы	Прил. 3
7	Хлебопекарни
8	Отопление, вентиляция жилых зданий и общественных учреждений
9	Горячее водоснабжение жилых и общественных зданий	(круглосуточно в течение года)
10	Промышленные предприятия населенного пункта	Прил. 2
ИТОГО

Полученные данные используются в последующих расчётах.

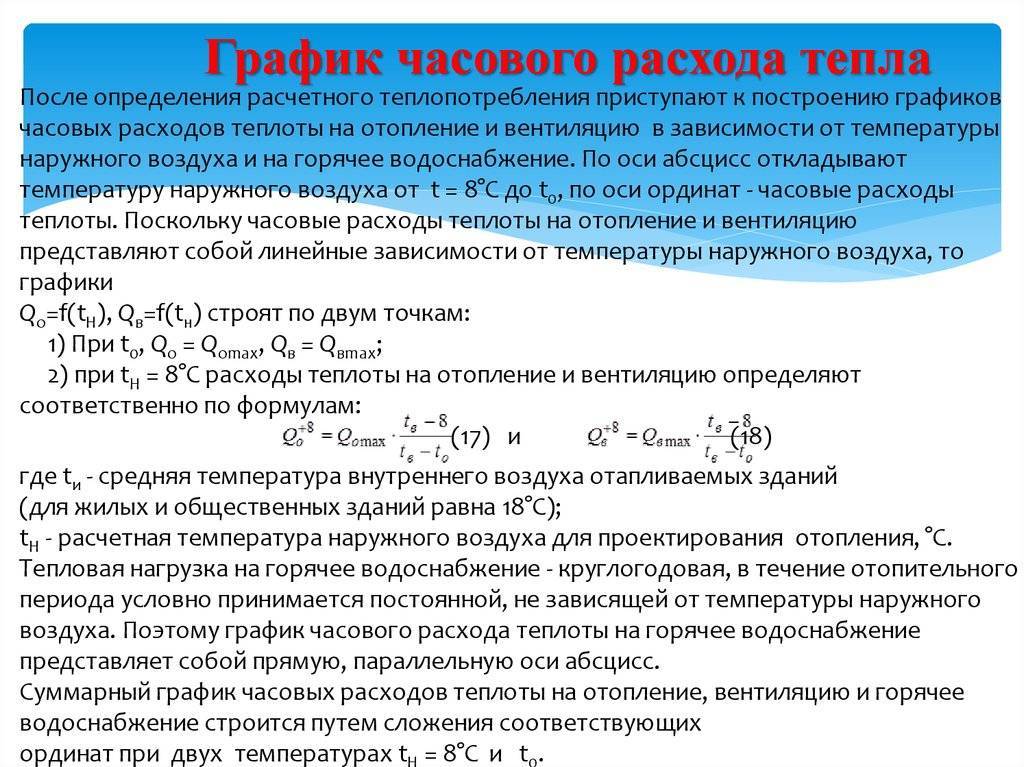

Глава 5. Неравномерность потребления газа населенным пунктом

Существует три вида неравномерности потребления газа: месячная, суточная, часовая. Среднемесячные , среднесуточные и среднечасовые расходы газа определяются по зависимостям

, ,

, ,

, .

Неравномерность потребления газа населенным пунктом определяется коэффициентами равными отношению расхода газа за соответствующий период (месяц, день, час) и среднего объема подачи за тот же период, т.е.

,

5.1. Сезонная неравномерность потребления газа.

Сезонный коэффициент неравномерности потребления газа населенным пунктом находится по формуле

, …, ,

где … месячные расходы потребления газа населенным пунктом с января по декабрь находятся по Приложению 4, как процентное соотношение суммарного годового расхода всех категорий потребителей за весь период.

Объемы газа, подлежащие аккумулированию в подземных хранилищах, или подлежащие передаче предприятиям регуляторам в период провала потребления газа определяются из зависимости

,

где — коэффициент неравномерности месяца, – число месячных коэффициентов неравномерности потребления газа по величине больше единицы.

Для построения сезонного графика потребления газа используются процентные соотношения значений месячных расходов газа (Приложение 4) для различных потребителей,

Рис.1. Сезонный график потребления газа

где ,

— объемы газа, превышающие среднюю подачу газа; — объемы неиспользованного газа (активная емкость газохранилища). При этом должно выполняться условие = (рис.1).

5.2. Суточная неравномерность потребления газа.

Суточная неравномерность потребления газа возникает из-за понижения потребления газа населением в ночное время, режима потребления газа промышленными предприятиями и т.п. В среднем за каждый час, начиная с нуля часов, в течение суток происходит увеличение потребления газа на величину

Таблица 5
Часы суток, ч	Поступление газа начало счета, %	Расход газа, % от суточного потребления	Избыток или недостаток газа, %
За данный час	С начала счёта
1	2	3	4	5
0 – 1	4,17	3,1	3,1	1,07
1 – 2	8,34	2,6	5,7	2,64
2 – 3	12,51	2,5	8,2	4,31
3 – 4	16,68	2,2	10,4	6,28
4 – 5	20,85	2,5	12,9	7,95
5 – 6	25,02	2,7	15,6	9,42
6 – 7	29,19	3,5	19,1	10,09
7 – 8	33,36	5,0	24,1	9,26
8 – 9	37,53	5,2	29,3	8,23
9 – 10	41,7	5,2	34,5	7,2
10 – 11	45,87	5,4	39,9	5,97
11 – 12	50,04	5,2	45,1	4,94
12 – 13	54,21	4,9	50,0	4,21
13 – 14	58,38	5,0	55,0	3,38
14 – 15	62,55	4,0	59,0	3,55
15 – 16	66,72	5,2	64,2	2,52
16 – 17	70,89	4,7	68,9	1,99
17 – 18	75,06	5,0	73,9	1,16
18 – 19	79,23	5,2	79,1	0,13
19 – 20	83,4	5,4	84,5	-1,1
20 – 21	87,57	4,7	89,2	-1,63
21 – 22	91,74	4,2	93,4	-1,66
22 – 23	95,91	3,5	96,9	-0,99
23 – 24	100	3,1	100

Максимальным избыточным значением является 10,06%, минимальным — значением (недостаток газа) величина -1,66%, т.е.

Объем аккумулирующей емкости равен

от суточного потребления, т.е.

Рис.2. Суточный график потребления газа и работы газохранилища:

а, б, в, г

– моменты времени, когда подача газа равна потреблению,

1 – суточный график потребления газа (п.3 табл. 5),

2 – график подачи газа (п.1 табл. 5),

3 – количество газа, находящееся в хранилище (п.5 табл. 5)

По данным таблицы 4 и рис.2 строится зависимость .

Автономная газификация частного дома: расход газа и учитываемые приборы

Рассчитать максимальный расход при работах по автономной газификации можно с помощью онлайн-калькулятора. Он дает возможность посчитать объем газа (в м3), при совместной работе всего оборудования. Пример расчета можно увидеть на сайте.

Главным потребителем топлива, который и определяет его максимальный расход в частном доме, остается газовый котел. Основанием для подсчета являются теплотехнические параметры, который позволяют планировать оптимальную конфигурацию отопления. Точно рассчитать размер потребления с учетом прочих параметров смогут сотрудники ООО «Проект-Сервис».
