Поле фильтрации для септика своими руками: схема и монтаж

Поле фильтрации как часть канализации

Без основной части, выполняющей первоначальную переработку канализационных отходов, то есть септика, поле фильтрации не используется, так как его назначение – доочистка уже очищенной жидкости. Чтобы было понятнее, рассмотрим, как работает ЛОС.

Процесс очистки начинается в накопителе, где канализационные стоки разделяются на разные фракции: твердые минеральные отходы выпадают в виде осадка, жир всплывает и образует пленку, часть веществ остается в воде в виде взвеси. Если не обеспечена подача воздуха, процесс разложения некоторой части отходов происходит за счет жизнедеятельности анаэробных бактерий.

Схема канализационной системы, состоящей из внутренней канализации, двухкамерного септика с подачей воздуха (накопитель + аэробный отсек), коллектора и поля фильтрации

Дальше жидкость перетекает в следующий отсек, оснащенный вентиляцией, где переработкой сточных вод занимаются аэробные микроорганизмы. Они образуют активный ил, который в дальнейшем можно использовать в качестве удобрения. Результатом двухступенчатой очистки является слегка мутная жидкость, еще не пригодная для применения.

Она превращается в техническую воду или просто попадает в грунт (канаву, водоем) после прохождения доочистки, которая выполняется следующим путем:

  • на поле фильтрации;
  • в инфильтраторе;
  • напрямую в грунте;
  • в фильтрующем колодце.

Типовая многоступенчатая система, имеющая десятки вариантов исполнения, хороша тем, что эффективно очищает канализационные отходы, сокращает до минимума сотрудничество с ассенизаторами и сохранят чистой экологию приусадебного участка. А сейчас более подробно остановимся на конструкции поля фильтрации.

Это интересно: Консервация септика на зиму и его эксплуатация в зимний период — выкладываем по пунктам

Септическая система без фильтрующего поля

Поля фильтрации и септики, по сути, выполняют разные функции. Вместе они становятся максимально эффективной очистной системой.

Без фильтрующего поля могут действовать:

  • автономные биологические станции промышленного образца;
  • самодельные герметичные конструкции (однокамерные или переливные, с несколькими отсеками для отстаивания);
  • самодельные септики с фильтрующим колодцем (это оптимальное решение для не загрязнённых вод, например, поступающих из душевой).

Плюсы таких сооружений:

  • компактность;
  • простота установки;
  • высокая степень очистки (актуально для биологических станций).

Минусы:

  • в большинстве случаев невысокая очистка;
  • появление неприятного запаха;
  • зависимость от ассенизационной техники (исключение – станции очистки).

Несколько способов сделать канализацию для дома

Сточные воды из дома для очистки поступают в септик, затем в дренажный колодец, из которого уходят в грунт.

Эти осадки периодически необходимо удалять из септика с помощью ассенизационной машины. Из первой камеры вода переливается в следующую камеру, где также происходит осаждение мелких частиц.

Но не все вещества способны перерабатывать анаэробы. Поэтому из септика осветленная вода направляется в дренажный колодец. Там обитает другой вид бактерий – аэробы и процессы по разложению органических остатков идут с участием кислорода. Очищенная вода из дренажного колодца уходит в грунт.

Глубина септика не должна превышать 3 метров. Этот параметр диктуется возможностями ассенизационной машины.

Дренажный колодец делается также в котловане.

Выбор размеров дренажного колодца зависит как от объема стоков, так и от фильтрующих способностей грунта. Дренажный колодец делается в следующем порядке.

Вырывается котлован. Между дном котлована и уровнем грунтовых вод должно быть не меньше 1 метра.

При строительстве септика и дренажного колодца необходимо соблюсти следующие расстояния, которые предусмотрены нормативными актами:

– до колодца – 50 метров;

– до водоема – 30 метров;

– от септика до дома – 5 метров;

– от колодца до дома – 8 метров.

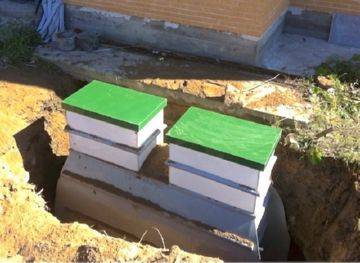

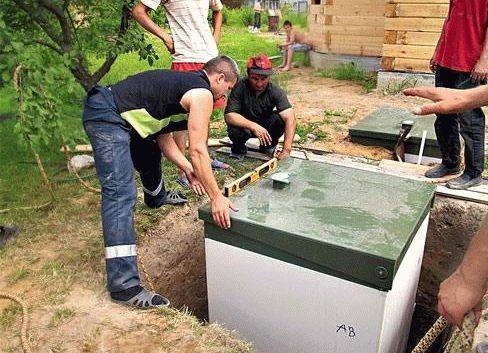

Станция биоочистки представляет из себя сложную конструкцию, в которой умещен целый комплекс очистных сооружений. Но размеры станции довольно скромные. Особенность в том, что для ее работы требуется электроэнергия. Также не допускается, что бы температура внутри понижалась ниже нуля градусов. Также могут иметься ограничения по нахождению в стоках фтора и чистой воды (без органики), так как это может привести к гибели колоний бактерий. Установка и обслуживание таких станций ведется специализированными организациями.

Преимущество станции биологической очистки в компактности, в отсутствии необходимости изыскивать места для фильтрующих площадей, и в том что на выходе из станции получается практически чистая вода (не менее 95% очистки), которую можно сбрасывать куда угодно, например, использовать для полива огорода. Небольшой осадок, который периодически нужно извлекать из станции, можно использовать как удобрения (в случае если химии в стоках не так много). Т.е. вызов ассенизаторов не требуется. В случаях плотной застройки, станции биоочистки становятся безальтернативным вариантом.

Емкость для сбора сточных вод.

Если на даче постоянно никто не живет, то может выручить и просто емкость для сбора сточных вод. Собственно речь идет об однокамерном септике без сброса. Очистка такой емкости должна производиться ассенизаторами по мере ее наполнения. Но стоимость таких услуг не маленькая. Для их выполнения с организацией заключается договор, в котором указывается периодичность очистки. Поэтому стоит подумать об объеме сточных вод заранее. Среднестатистический объем на одного человека составляет – 0,15 м куб. Если емкость сделать объемом 5 м куб., то для одного постоянно проживающего человека, периодичность вывоза стоков составит 33,3 суток. А для 4 человек – 8,3 суток. Не окажутся ли услуги по вывозу стоков непомерно дорогими? Но если сбросы воды бывают лишь изредка, в периоды посещения дачи, то возможно такой способ окажется выгодным.

Дренажный колодец можно заменить биофильтром или аэротенком.

Это сложные системы, но они позволяют заменить дренажный колодец, если его создание по условиям размещения или по составу грунтов не осуществимо.

Как правильно сделать дренажную систему канализации?

Дренажная система представляет собой систему перфорированных труб, которые также называют дренами, работающих как одно целое с системой канализации дома и септиком. От расположения последних напрямую зависит глубина установки труб. Канализационная труба должна устанавливаться на глубине 0,45-0,65 м под углом 2-3°. Бак септика монтируется на глубине 1,25-2 м, но не глубже. При расположении бака на большей глубине возникают трудности с процессом доочистки стоков анаэробными бактериями.

Перфорированные трубы системы дренажа должны иметь диаметр 0,11 м. Диаметр сливных отверстий, расположенных вдоль труб, зависит от их места расположения: в верхней части труб отверстия меньше по диаметру, а в нижней больше. Это делается для того, чтобы стоки равномерно распределялись по площади. В начале системы их количество больше, а диаметр отверстий меньше, что не дает стокам вытекать сразу. Чем дальше расположены отверстия от распределительного колодца, тем больше их диаметр, в конце труб отверстия делаются внизу.

Для правильного обустройства дренажа нужно использовать несколько несложных правил:

  • длина каждой из дренажных труб не должна быть больше 25 м, начиная от распределительного колодца и до места установки вентиляционных грибков;
  • расстояние между соседними дренами должно быть минимум 1,5 м;
  • установка дренажных труб проводится на глубине 1,5 м;
  • траншея, в которой размещается труба, по ширине должна быть не меньше 0,5 м, оптимальная ее ширина – 1 м.

Устройство поля фильтрации

Параметры поля фильтрации определяются типом грунта и его способностью к самоочищению.

Для обустройства такого поля следует соблюдать следующую последовательность работ:

  • на дно выкопанной траншеи насыпается слой очищенного песка толщиной приблизительно 10 см;
  • на песчаную подушку сверху засыпается щебень с фракцией порядка 20-40 мм. Толщина щебневого слоя 35 см;
  • на слой щебня укладывается дрена и сверху снова засыпается щебнем на высоту 10 см. На щебень настилается геотекстильная пленка, защищающая систему от заиливания;
  • сверху укладывается слой грунта.

При проведении вышеуказанных работ нужно помнить о некоторых нюансах:

  • дренажная система должна находиться на глубине 0,35-1,6 м. При меньшей глубине она может промерзать зимой, что потребует монтажа дополнительного утеплительного слоя;
  • трубы системы должны иметь наклон 1,5°;
  • чтобы избежать загрязнения воды в скважинах или колодцах, расстояние между ними и полем фильтрации должно быть более 30 м;
  • на поле фильтрации или около него нельзя высаживать деревья;
  • участки с дренажной системой не должны находится под дорогами, предназначенными для проезда транспорта;
  • если почва плохо впитывает влагу (например, глинистая почва) в траншее ее нужно заменить грунтом на глубину минимум 0,7 м;
  • дренажная система должна иметь вентиляцию в виде вентиляционных труб высотой не меньше 0,5 м. Сверху эти трубы накрываются козырьками для защиты от попадания внутрь пыли и мусора. Воздух, попадающий в систему через вентиляционные трубы, позволяет производить очистку стоков анаэробными бактериями, в результате чего стоки очищаются на 95-98%.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

  • Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
  • Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
  • Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Особенности устройства

Поле фильтрации предварительно очищенных стоков состоит из определённого числа траншей

Поле фильтрации предварительно очищенных стоков состоит из определённого числа траншей. В них укладываются трубы для распыления воды. После этого канавы с трубами засыпаются грунтом. Обычно в таких траншеях укладываются прочные перфорированные трубы для канализации или дренажный трубопровод. При прохождении стоков через песчаный фильтр, обустроенный на поле фильтрации, воды очищаются от различных примесей, которые не были переработаны в септике.

Внимание: эффективность фильтрационного поля зависит от грунта, в котором оно было обустроено. Оптимальным вариантом считаются супеси, песчаные грунты и лёгкие суглинки

Устройство полей делают из расчёта, что:

  • В песчаных почвах нагрузка на каждый метр труб-распылителей находится на уровне 30 л/сут.
  • В супесях эта величина равна 15 литров в сутки.
  • В суглинках этот показатель ещё меньше, что требует удлинения распылительного трубопровода и увеличения прослойки из щебня.
  • На глинистых почвах дренажное поле будет работать неэффективно, поскольку глина плохо пропускает влагу. В этом случае необходимо обустроить отдельный фильтрационный колодец, из которого вода будет перекачиваться в водоём.

Если вы будете делать фильтрационное поле своими руками, то вам стоит соблюдать следующие рекомендации:

Если вы будете делать фильтрационное поле своими руками, то вам стоит соблюдать некоторые правила

  1. Устройство фильтрационных полей должно выполняться на расстоянии не менее 15 м от жилых построек, а от источников питьевой воды (колодцев или скважин) на расстоянии 30 м.
  2. Фильтрационная прослойка из песка выполняется ниже точки промерзания почвы в вашем регионе.
  3. Трубы рассеивания нельзя укладывать на расстоянии меньше 1 м от места прохождения грунтовых вод.
  4. Рядом с полями фильтрации не должно быть деревьев. Иначе их корни могут со временем повредить трубопровод.
  5. Рядом с дренажным трубопроводом не стоит делать места парковки и проезды автотранспорта.
  6. Вентиляционные трубы должны возвышаться на 50 см от поверхности земли и быть укомплектованными козырьками.
  7. Для самоочистки дренажного трубопровода в него должен поступать воздух.

Важно: периодически дренажную систему нужно обновлять, то есть производить замену фильтрующего материала из щебня и песка, а также верхний слой грунта. Обычно это делается раз в 7-10 лет

Чтобы понять, как сделать поле фильтрации для септика, нужно чётко представлять его строение. Прежде всего, возводится дренаж. При этом дренажное сооружение может быть в виде замкнутого или незамкнутого трубопровода. Все трубы должны быть с отверстиями для отвода воды, которые должны находиться друг от друга на равном расстоянии.

Как правило, для обустройства дренажа своими руками используют перфорированные трубы для канализации сечением 100 мм

Особенно важно правильно выбрать диаметр отверстий и их место расположения. Так, на участках полей, которые ближе всего находятся к септику и воспринимают больший объём воды, используют мелкие отверстия в верхней части трубопровода

Это позволит не заливать чрезмерно грунт, расположенный ниже.

Те участки труб орошения, которые наиболее удалены от септика, делают с использованием трубопровода с большим диаметром отверстий. Кроме этого, они должны находиться в нижней части трубы. Такое устройство дренажной системы позволит равномерно разводить стоки от канализации по полю фильтрации.

Инструкция по монтажу ПФ

Кроме перечисленных материалов потребуется инструмент для выемки грунта (лопаты, ведра, тачки). Траншеи, предназначенные под дрены, имеют не такую большую глубину, как котлован для септика, поэтому строительную технику можно не привлекать. Однако несколько пар рабочих рук ускорят процесс.

Земляные работы — устройство траншей

На первом этапе необходимо подготовить место для укладки перфорированных труб. Существует два пути: можно вырыть один большой котлован, и тогда будет удобнее устраивать дренаж и собирать конструкцию из труб, а можно сделать несколько траншей (по числу дрен), что заметно сократит время строительства.

Глубина котлована должна быть такой, чтобы жидкость в трубах не замерзала в холодный сезон, то есть разветвленную систему труб необходимо разместить ниже уровня промерзания грунта. При устройстве канав нужно помнить о небольшом уклоне, позволяющем жидкости перемещаться естественным путем – самотеком. Величина уклона – 1,5-2 см/метр трубы.

Дренажная конструкция обычно состоит из 2-3 или более веток. Это объясняется тем, что длина одной ветки не должна превышать 20 м, а 20 м явно недостаточно для обеспечения фильтрации всего объема воды

При строительстве ПФ придерживаются строгой геометрии. Котлован, как правило, имеет квадратную или прямоугольную форму, а траншеи одинаковы по длине. Предположим, необходима общая длина труб 60 м – можно сделать 4 ветки по 15 м или 6 веток по 10 м. Длина одной дрены – это расстояние от входной трубы (или коллектора) до последнего вентиляционного «грибка».

Нижнюю часть траншей засыпают крупным песком (от 10 см до 1 м), затем на 0,4-0,5 м гравием (щебнем, галькой). Если необходимы водосборные дрены – их располагают в грунте под песком, но не менее чем на расстоянии 1 м выше грунтовых вод.

Один из вариантов устройства поля фильтрации. Единственное, что не имеет значения – состав грунта, которым производится засыпка установленной дренажной системы. Это может быть и песок, оставшийся от «подушки», и грунт, который достали в процессе устройства котлована

Водосборные трубы ведут к накопительному резервуару, находящемуся в противоположной стороне от септика.

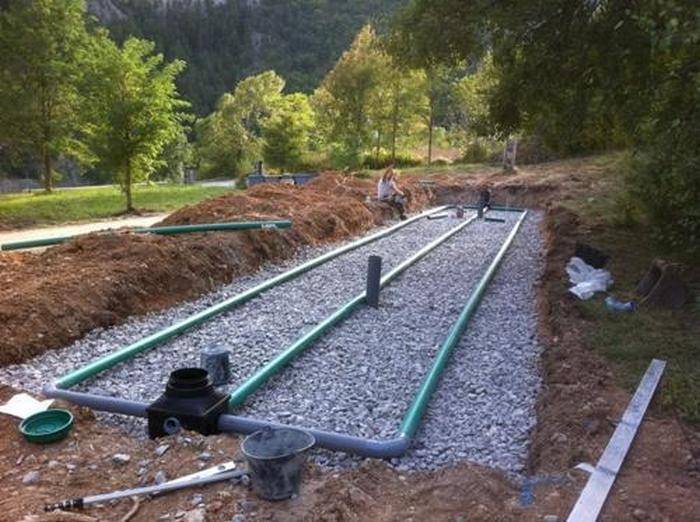

Укладка перфорированных труб

На подготовленное основание укладывают дренажные трубы из пластика. Сам процесс достаточно простой, главное – правильно выбрать трубы. Можно купить готовые – гладкие или гофрированные, с перфорацией и текстильным слоем, а можно взять обыкновенные канализационные и просверлить в них отверстия дрелью. Рекомендуемый диаметр дрен – 100-110 мм.

Гофрированная труба с перфорацией и фильтром из геотекстиля. Материал изготовления – ПНД, диаметр – 110 мм, глубина заложения – максимум 5 м. Продается в бухтах, стоимость погонного метра – 140-160 руб.

Вместе с трубами необходимо приобрести и комплект фитингов для соединения разных элементов. Потребуются уголки и тройники.

Как грамотно наладить вентиляцию

Вентиляционная система необходима, чтобы внутрь труб попадал кислород, без которого аэробные бактерии теряют свою жизнеспособность. Для вентиляционных стояков можно использовать обычные серые канализационные трубы, прикрыв их сверху крышками, чтобы защитить от попадания мусора.

Если дрены не длиннее 4 метров, вентиляционные трубы устанавливают в конце веток. Более длинные трубы оснащают 2-4 стояками-«грибками», которые врезывают в дрены с помощью тройников

Минимальная высота труб вентиляции над грунтом – 0,5 м. Обычно их стараются делать более аккуратными или декорируют, чтобы сохранить эстетическую привлекательность садового ландшафта.

Обратная засыпка и дальнейшее обслуживание

После укладки перфорированных труб необходимо произвести засыпку. С боков и сверху каждая ветка засыпается щебнем (верхний слой – примерно 50 мм), затем укрывается слоем геотекстиля и финишным толстым слоем грунта. Геотекстиль используют для того, чтобы предотвратить заиливание труб. Землю над дренами необходимо утрамбовать, но так, чтобы не повредить трубы.

Поле фильтрации включается в работу вместе с септиком. Специальных действий по обслуживанию дрен не предусмотрено. Считается, что ПФ функционирует безотказно на протяжении 6-7 лет, после чего необходимо разобрать конструкцию и заменить гравийный фильтр. Чтобы увеличить срок службы фильтра, геотекстиль укладывают и под слой гравия (щебня).

Поля фильтрации как часть канализации

Назначение таких систем – это доочистка очищенной жидкости. Они не используются без основной части, которая выполняет переработку первоначальную септика, то есть канализационных отходов.

В нем на разные фракции разделяются канализационные стоки: в виде осадка выпадают минеральные отходы, всплывает жир и образуется пленка. В виде взвеси в воде остается часть веществ. Если подача воздуха не обеспечена, то процесс некоторой части разложения отходов происходит из-за анаэробных бактерий (их жизнедеятельности). Далее жидкость перетекает в следующий отсек. Он оснащен вентиляцией, а аэробные микроорганизмы занимаются переработкой сточных вод. При этом образовывается активный ил. Его можно использовать в дальнейшем в качестве удобрения. Слегка мутная жидкость непригодна для применения, она является результатом двухступенчатой очистки, попадает в водоем, канаву, грунт или просто превращается в техническую воду после того, как проходит доочистку.

Закапывать поля фильтрации нужно только после того, как все будет тщательно проверено

Как выполняется доочистка:

  • В фильтрующем колодце;
  • Напрямую в грунте;
  • На поле фильтрации;
  • В специальном инфильтрате.

Такая многоступенчатая типовая система имеет десятки вариантов исполнения. Она хороша тем, что эффективно очищает канализационные отходы, до минимума сокращает сотрудничество с ассенизаторами и сохраняет экологию приусадебного участка.

Если изготовление и проектирование такой системы проведено правильно, то в процессе эксплуатации устройства для отведения канализационных стоков проблем обычно не возникает. Инфильтратом или системой доочистки комплектуются промышленные септики. Они способны заменить собой фильтрационные обширные поля, и использовать их можно с применением любой (даже кустарной) септической конструкции.
