Печи из трубы: чем хороши, делаем своими руками для бани и хозяйства — удачные конструкции

Немного о трубах

Прежде чем приступать к изготовлению печи, требуется подобрать подходящие трубы. Все трубы маркируются. Цифры наносимой маркировки определяют:

• основополагающие размеры труб;
• способ изготовления;
• марку стали;
• стандарт, по которому они были произведены.

Стандартная маркировка труб, производимая по ГОСТу

Чтобы подобрать трубу для изготовления печи из маркировки потребуется узнать размеры:

• внутреннего диаметра;
• толщины стенки.

Например, 450*8. Это означает, что внутренний диаметр равен 450 мм, а толщина стенки трубы составляет 8 мм.

Самодельная печь для бани из трубы должна быстро и достаточно равномерно прогреваться. При этом желательно использовать минимальное количество топлива. Оптимальными считаются размеры:

• диаметр около 0,5 м, то есть подойдут трубы 500 мм, 510 мм и так далее. Максимально 550 мм;
• стенка 8-12 мм.

При таких габаритах печь будет прогреваться максимально быстро, при этом металл не будет подвергаться деформации из-за высокой температуры.

Изготовление из бочки

Помимо прочих вариантов, для изготовления самодельной печи можно использовать бочку. К примеру, хорошо будет смотреться печка для бани из бочки 200 литров, рассмотрим этапы ее изготовления:

1. Первым делом определяется необходимая высота бочки при помощи болгарки;
2. Далее внутренние стенки бочки облицовываются огнеупорным кирпичом;
3. Выполнить ограничение камеры для топки можно при помощи листов металла или сетки. Помните, что минимальная высота топочной камеры – 60 см;
4. На лист металла или сетку выкладываются камни;
5. Далее к бочке следует приварить крышку и обустроить специальные дверки для удобства эксплуатации.

Конструкция печи

До начала работ необходимо определиться с тем, как будет выглядеть печка. Так как сварить печь для бани из трубы можно в двух вариантах: в горизонтальном и вертикальном исполнении.

У каждой модификации свои преимущества, поэтому выбор делают исходя из конкретных условий и приоритетов:

1. Вертикальная печка занимает небольшую площадь пола, равную радиусу трубы. Этот вариант предпочтителен в помещениях с дефицитом места.
2. Горизонтальный вариант дает возможность расположить печку так, что в парильне находится только парообразующая часть печи (каменка), а топка выносится в предбанник.

Какой металл подойдет

При подборе и осмотре металлических труб для будущей печи важно обращать внимание на такие детали:

• прочность металлической заготовки;
• толщину трубы;
• отсутствие дефектов, сильной коррозии металла.

Чтобы устранить дефекты, нужно в проблемных местах наварить заплатки подходящего размера с небольшим запасом.

Определить, высокоуглеродистый металл или нет, можно по виду искр при шлифовке наждачной бумагой или насадкой на болгарке, дрели. Про высокое содержание углерода говорят белые искры звездочками, которые сыпятся в разные стороны. На низкое содержание углерода указывают желтые искры, которые падают прямолинейно. Легированная сталь ‒ это оранжевые, ярко-красные искры.

Изготавливать печь можно как из круглой трубы для бани, так и из листового металла. Если в первом случае форма будет приближенной к цилиндрической, то во втором печной агрегат получится прямоугольным.

Выбирая в качестве заготовки круглую трубу, владельцы бань получают ряд преимуществ:

1. С трубой проще работать. По сути в распоряжении готовый топливник, который не нужно кроить.
2. Экономный расход материала позволяет сократить денежные траты.
3. В круглой печи процесс тепло и воздухообмена в разы эффективнее.
4. Срок службы круглой печки получается большим, чем прямоугольной из листового металла.

Помимо подбора материала важно разработать чертеж, схему будущего изделия, указать расположение, способ крепления всех конструктивных элементов. Это упростит процесс сборки агрегата

Требования к установке печи

Остальные работы по монтажу печи проводят в соответствии с такими требованиями:

• Монтируют печь на заранее созданное основание. Его устанавливают в двадцати сантиметрах от стены.
• В месте, где дымоход будет выводиться наружу, создают утолщение в 120 мм.
• Трубу между потолком бани и крыши обрабатывают известкой.
• Высота части трубы, которая будет выступать над кровлей, должна быть минимум полметра.
• Полок необходимо установить рядом со стеной, где помещена печь. Человек, сидящий на нем, не должен доставать головой до потолка.

Такие условия позволяют установить печь в бане более рационально, не допустив распространенных ошибок.

При создании печи из трубы можно допустить ошибку. В результате оплошности конструкция будет функционировать недостаточно эффективно. Поэтому в процессе создания печи следует учесть некоторые советы. К примеру, исключить быстрое выдувание тепла из конструкции поможет установка в дымоходную трубу подвижной задвижки.

Когда скапливается много сажи, она может возгореться. Чтобы не допустить такой ситуации, стоит оборудовать горизонтальную печь дожигателем. Для этой цели в определенном участке стенки трубы выполняют два отверстия, в которые впоследствии монтируют металлические трубочки, загибающиеся в сторону трубы. Это позволяет исключить образование копоти. В результате в топку будет поступать больше кислорода, а дрова будут догорать полностью.

Учитывая эти советы, можно собрать печь, способную эффективно прогревать баню. При этом дров расходуется не очень много. Объем бака для воды зависит от особенностей корпуса.

Чертежи банных печей из трубы

Печь для бани состоит из нескольких элементов, присоединённых последовательно друг к другу посредством электрической или газовой сварки:

• Из корпуса. В нём устроен поддув с крышкой, портал под булыжники, топка, колосники.
• Из емкости (бака) для нагрева воды. Иногда ее делают не отдельным элементом, а продолжением корпуса.
• Из дымоотводной трубы.
• Из искрогасителя, устанавливаемого на дымоход.

Вода идёт по переточным трубам внутри ёмкости и выводится при помощи патрубков для холодного и горячего водоснабжения.

Фото 1. Чертеж горизонтальной банной печи из трубы, вид сбоку и спереди.

Из газового баллона

В любой печи из металла слабыми местами являются швы, поскольку именно они под влиянием перепадов температур начинают разрушаться в первую очередь.

Именно поэтому был найден оптимальный выход из ситуации – изготовление печи для бани из баллона, а также из трубы. Количество швов в этом случае минимум.

Помимо прочего, баллоны представляют собой практически полностью готовую емкость для обустройства каменки. Достаточно лишь вырезать несколько отверстий и установить на них двери.

Оптимальное решение для небольшой парной

В случае, если в вашей бане относительно небольшая парная, для изготовления печи можно взять маленький баллон. В большинстве случаев применяют баллоны емкостью 27 литров, поскольку у них довольно удачные габариты: высота – 50 см, а диаметр – 30 см. Также отличная толщина стенок в 6 мм позволит изготовить великолепную печь с хорошими техническими характеристиками и долгим сроком эксплуатации.

Необходимые материалы для изготовления

Для того, чтобы сделать максимально функциональную и экономичную печь для бани из баллона своими руками, понадобится:

1. Вода;
2. Болгарка;
3. Пустой баллон;
4. Сетка и стойки из металла;
5. Сварочный аппарат;
6. Ножницы для резки металла;
7. Вытяжная труба;
8. Стальные петли;
9. Камни;
10. Фломастер или маркер;
11. Шланг.

Лучше всего использовать пустой баллон из-под пропана, поскольку у него довольно плотные металлические стенки. Благодаря данным техническим характеристикам, он довольно быстро накапливает тепло и долго его сохраняет.

Внимание! Первое, что нужно сделать при изготовлении печи для бани из газовой трубы – удалить из баллона остатки газа.

Сделать это совершенно просто, достаточно лишь залить в него воду. Дело в том, что вода вытесняет остатки газов из емкости. Когда баллон будет полностью наполнен, воду нужно слить в ведро. После этого приступаем к срезу крана и созданию печи.

Пошаговая инструкция по изготовлению

1. В очищенной от остатков газа емкости проделываются отверстия для трубы. Для этих целей используем болгарку. Помимо этого, нужно проделать отверстия в торце баллона, оно должно быть меньшего диаметра, нежели разъем для дымохода. По центру баллона необходимо прорезать дверь, дабы можно было легко и просто добавлять дрова, а также прочищать печь изнутри;
2. Далее при помощи той же самой болгарки необходимо срезать ручки в верхней части баллона;
3. На одной из сторон следует проделать дрелью множество отверстий для колосников. Поверх отверстий закрепляется металлический купол. Крепится он при помощи сварки. Так получается ящик для золы;
4. На ящик, а также к топке крепятся дверцы, а у задней части баллона – патрубок для дымохода.

Как использовать

Следует позаботиться о выводе дымохода за пределы банного помещения. Это очень трудоемкий и кропотливый процесс, который в большинстве случаев требует вмешательства опытного мастера.

Далее вовнутрь печи необходимо поместить дрова и поджечь их. Сверху баллона размещаются крупные камни, которые будут получать тепло от раскаленного баллона и отдавать его помещению. Для того, чтобы получить большое количество пара, периодически следует поливать горячие камни водой.

Монтаж трубчатого агрегата в парилке

Рисунок 5. Чертёж трубчатой печи

Чтобы грамотно сделать печь из трубы своими руками, нужно следовать определённой схеме:

Кромки корпуса подрезают углошлифовальной машинкой так, чтобы на выходе оказались боковины, расположенные строго под прямым углом относительно оси корпуса. Формируют фаску под боковины.
Металл зачищают от ржавого налёта и в трубе монтируют металлопрофиль, служащий опорой чугунной решётке (или решётке из стальной арматуры).
Если, согласно рекомендации, зольник делают обособленной коробкой, следующий шаг – формирование коробчатого элемента и приваривание его к внутренней части корпуса. На этой же стадии вертикально приваривают заготовленные стенки. На фронтальной стенке делают отверстие под загрузочную камеру. В альтернативном варианте можно просто приварить дверки зольника и топливника.
Монтируют гидробак и ёмкость для камней.
Формируют металлоопору под корпус. Под металлической основой обязательно прокладывают теплоизоляционный материал.
Из труб и коленных элементов изготавливают дымоотводящий канал

Важно сделать точную разметку и обеспечить безопасное подсоединение канала к корпусу и дымоходу. Это одна из главных проблем устройства продольно расположенной печи в баню

Поэтому нужно удостовериться в том, что всё рассчитано верно. Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу.
Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами.

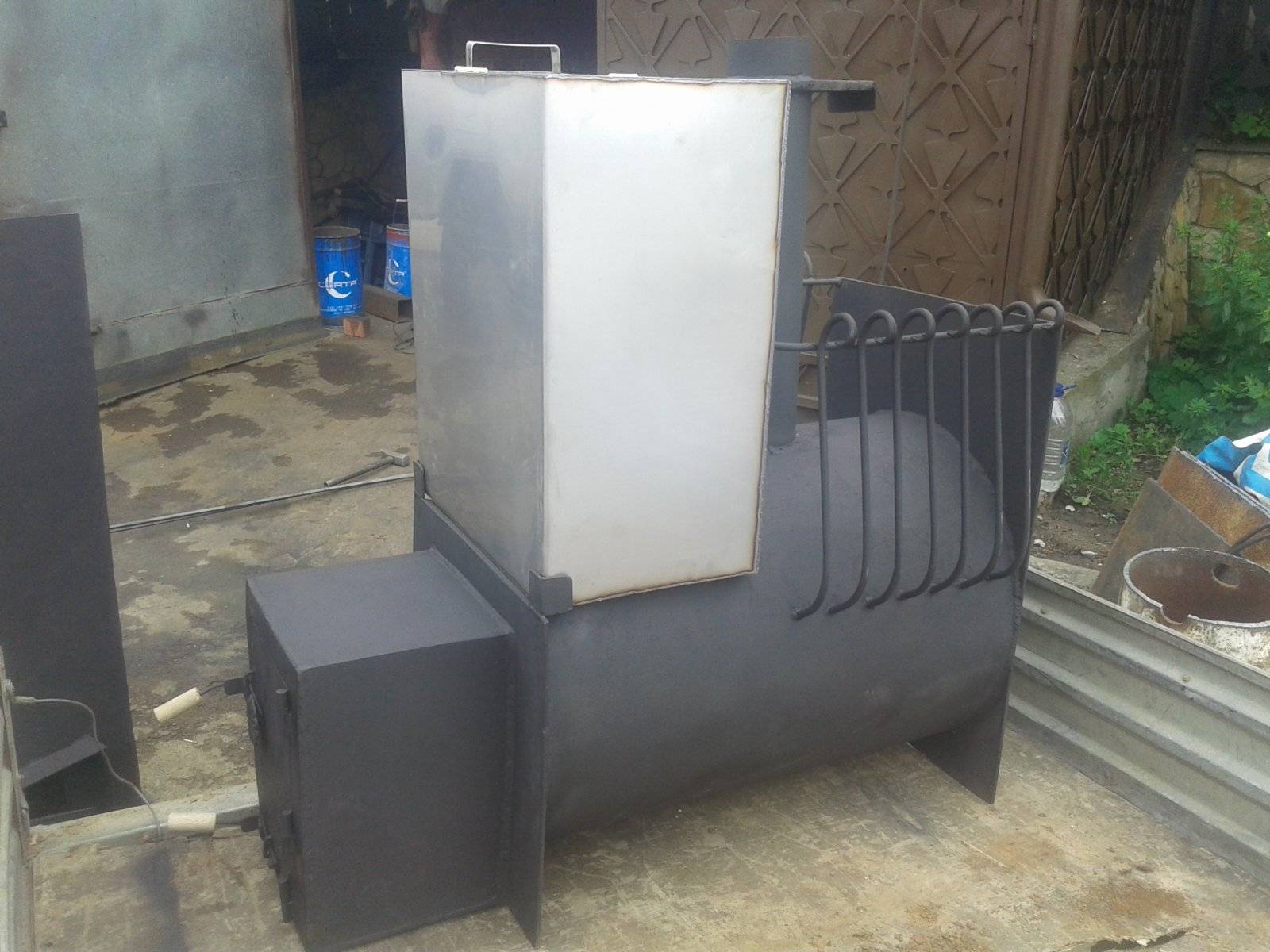

Рисунок 6. Готовая горизонтальная печка

Окрашивание позволяет, к тому же, избавиться в помещении от запаха металла. Но это всего лишь бонус, поскольку характерный запах быстро выветривается после нескольких топок и без дополнительного покрытия.

На этом работы по изготовлению печной конструкции закончены. Необходимо убедиться  в том, что агрегат установлен надёжно и можно приступать к банным процедурам. Хотя небольшой уход от оси корпуса особо погоды не делает, лучше устанавливать конструкцию строго по осям.

Топить горизонтально расположенную печку следует по определённым правилам, с которыми можно ознакомиться на нашем сайте.

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани. Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

• с выносной ёмкостью или расположенной вверху;
• с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
2. Выкапывают котлован глубиной от 0,5 до одного метра.
3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
4. Дно котлована выравнивают и утрамбовывают.
5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
5. Завершая каждый ряд печи, проверяют значения величин углов.
6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

• Постоянно контролировать правила перевязки.
• Толщина слоя раствора — около 10 мм.
• Уплотнять швы печи для обеспечения герметичности.
• Через каждые два ряда проверять уровнем горизонтали и вертикали.
• Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
• После кладки двух линий установить поддувало и продолжить сплошную кладку.
• После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
• Предусмотреть зольник (мобильный или стационарный).
• Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
• Необходимая глубина топки печи — 80 см.
• Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

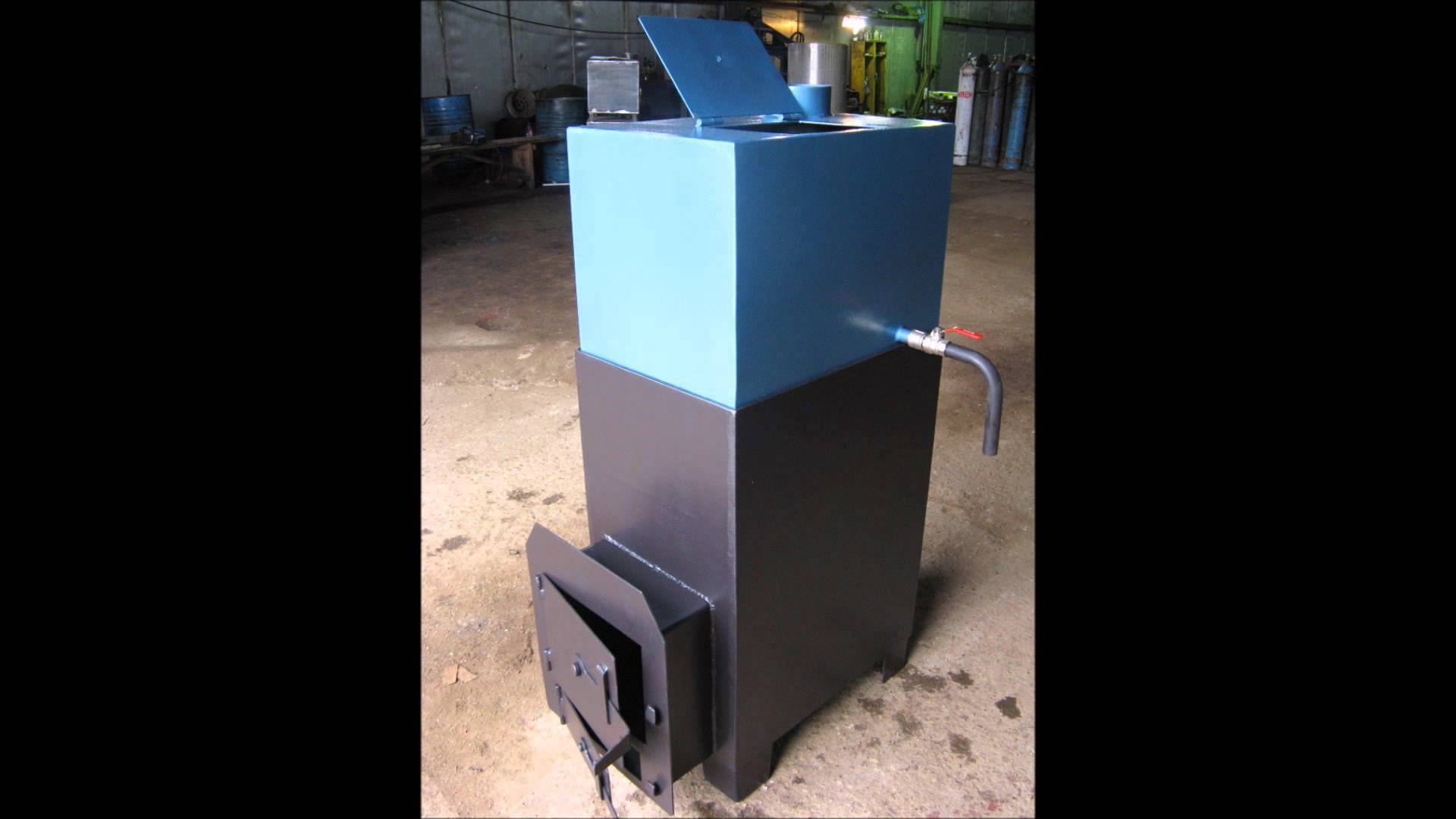

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

Подготовительные работы

Так как самодельная железная печь для бани изготавливается из материала, склонного к накаливанию, то его нужно закалить прежде, чем собирать устройство. После того как все нужные детали будут вырезаны, их необходимо любым способом нагреть до состояния, когда металл покраснеет. Когда этот момент настанет, то можно начинать медленно остужать материал. Часто случается так, что после процедуры отпуска сырья его коробит. Это не проблема. Вернуть форму можно при помощи молотка. Также стоит еще раз измерить все листы. Если какие-то слишком сильно вышли за рамки, то нужно их еще раз подрезать до нужных габаритов. Это очень важный момент, так как он исключит возможность коробления металла во время эксплуатации печи.

Монтаж трубчатого агрегата в парилке

Рисунок 5. Чертёж трубчатой печи

Чтобы грамотно сделать печь из трубы своими руками, нужно следовать определённой схеме:

Кромки корпуса подрезают углошлифовальной машинкой так, чтобы на выходе оказались боковины, расположенные строго под прямым углом относительно оси корпуса. Формируют фаску под боковины.Металл зачищают от ржавого налёта и в трубе монтируют металлопрофиль, служащий опорой чугунной решётке (или решётке из стальной арматуры).Если, согласно рекомендации, зольник делают обособленной коробкой, следующий шаг – формирование коробчатого элемента и приваривание его к внутренней части корпуса. На этой же стадии вертикально приваривают заготовленные стенки. На фронтальной стенке делают отверстие под загрузочную камеру. В альтернативном варианте можно просто приварить дверки зольника и топливника.Монтируют гидробак и ёмкость для камней.Формируют металлоопору под корпус. Под металлической основой обязательно прокладывают теплоизоляционный материал.Из труб и коленных элементов изготавливают дымоотводящий канал

Поэтому нужно удостовериться в том, что всё рассчитано верно. Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу.Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами.

Рисунок 6. Готовая горизонтальная печка

Окрашивание позволяет, к тому же, избавиться в помещении от запаха металла. Но это всего лишь бонус, поскольку характерный запах быстро выветривается после нескольких топок и без дополнительного покрытия.

На этом работы по изготовлению печной конструкции закончены. Необходимо убедиться  в том, что агрегат установлен надёжно и можно приступать к банным процедурам. Хотя небольшой уход от оси корпуса особо погоды не делает, лучше устанавливать конструкцию строго по осям.

Топить горизонтально расположенную печку следует по определённым правилам, с которыми можно ознакомиться на нашем сайте.

Из бочки

Устройство самодельной печки-каменки на дровах может быть выполнено в обычной железной бочке с одним дном. Также потребуется прочный железный лист и дымоход круглого или прямоугольного сечения, расположенный между дном бочки и трубой на крыше бани. Когда печка будет готова, бочка будет стоять вверх дном. Сторону, противоположную дну, назовём верхом бочки.

Изготовление самодельной печки-каменки начнём с того, что:

• Болгаркой вырежем прямоугольное отверстие со стороной примерно 25 см. на расстоянии 4 – 5 см. от верха. Через это отверстие будут закладываться дрова.
• В дне бочки, совсем близко к краю, вырезаем отверстие для присоединения дымохода.
• Ставим бочку на дно и наполняем её камнями типа базальта размером 11 – 15 см. Уровень камней должен быть примерно на 5 см. ниже верхнего ребра жёсткости бочки.
• Из арматуры нарезаем стержни необходимой длины, складываем их крест–накрест так, чтобы получилась решётка со стороной, меньшей размеров камней, оптимально 7 – 9 см, и округлым контуром, близким к контуру бочки.
• Прутья решётки в местах наложения друг на друга стягиваем железной проволокой. Укладываем решётку поверх камней.
• Берём кусок и половину куска цельного глиняного кирпича и ставим их на решётку друг на друга меньшей стороной, половинку кирпича и кирпич. Слой камней, плюс длина в полтора кирпича, должны соответствовать высоте бочки, но быть чуть ниже верха. Укладываем вдоль стенки бочки кирпич на подходящем для печи растворе. Даем раствору затвердеть.
• Переворачиваем бочку вверх дном и устанавливаем на металлический лист.
• Закрепляем дымоход и замазываем щели.

Всё, самая простая банная печка-каменка на дровах готова! Теперь нужно проверить самодельную печку в работе.

Для эффективного горения необходимо использовать только дрова дуба, ясеня и ольхи, что, собственно, рекомендуется и для всех дровяных печей.При использовании смолистых дров в топке следует чаще сжигать картофельные очистки или использовать средство для очистки дымоходов.

Что понадобится для изготовления печки?

Из инструментов понадобятся:

• сварочный аппарат;
• металлорежущий инструмент (болгарка и/или ножницы по металлу).

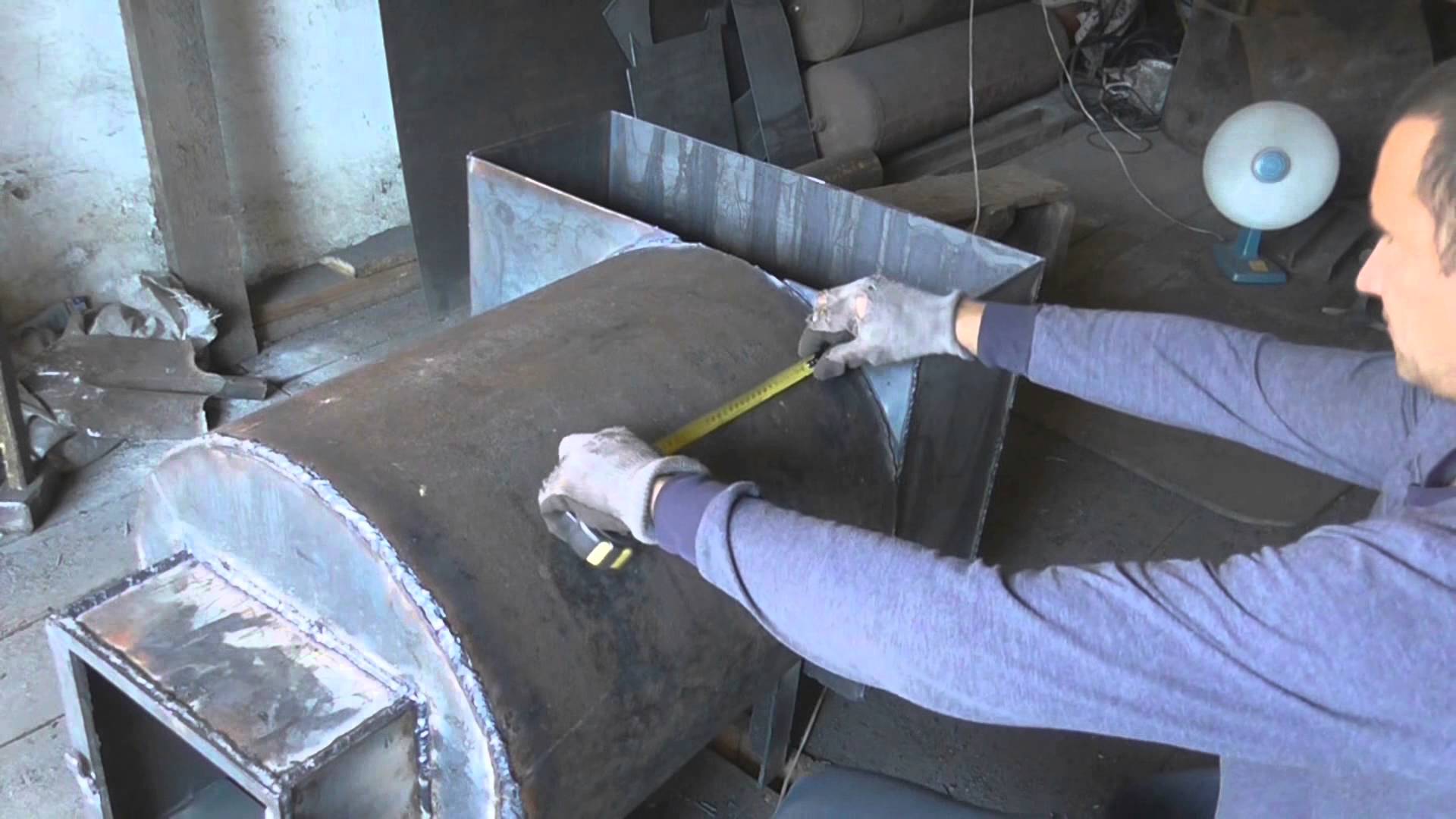

Рисунок 3. Приваривание боковин к печной трубе

• обрезок трубы указанного диаметра; длина обрезка – 800-1000 мм; 800-миллиметровой трубы хватит для качественного обогрева средней 20-кубовой бани; если помещение побольше, рекомендуется взять метровую заготовку;
• ровный, не деформированный лист стали; размеры листа – примерно 700х1200 мм; минимальная толщина – 3 мм; наличие ржавчины – не проблема, но металл должен стремиться к идеальной плоскости;
• 6-8-миллиметровая арматура из стали; хорошо подойдут обрезки длиной 500 мм;
• металлический профиль; рекомендуется 50-миллиметровый уголок, но подойдёт и квадрат; общий расход профиля – 1,5-2 м;
• 110-миллиметровая «двухколенная» труба длиной 1500 мм; угол колен зависит от особенностей конструкции, поэтому материал следует подбирать по ходу дела;
• 2 дверцы – для топливника и зольника.

Кроме этого, потребуется приблизительно 5 электродов по нержавеющей стали и штук 20 – по чермету.

Преимущества и недостатки

Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.

К другим преимуществам относятся:

• экономия денежных вложений;
• металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
• достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
• округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
• быстрый прогрев помещения менее чем за 1 час;
• металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
• цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.

Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.

Кирпичная классическая и железная печка

Самый простой проект кирпичной банной печи включает в себя топочную камеру из глиняного из огнеупорного кирпича, зольную камеру под топочной, решетку для камней, дымоходные каналы, рубашку для нагретой воды, дверцы камер – зольника и топочной. Кирпичи кладутся только на глиняный раствор, так как цементо-песчаный будет растрескиваться при нагревании. Это – довольно тяжелая конструкция, поэтому требует заглубленного и прочного фундамента.

Заняться печами и их усовершенствованием может любой желающий, потому что материал всегда под рукой – это обычный или бутовый камень, огнеупорный кирпич. Стенки топки делают толщиной 13-25 см (по размеру кирпича), при использовании камня берут валуны весом не более 1-5 кг, чтобы они не растрескивались при нагревании. Используют гранит, бутовый камень или голыш – кремневые породы трескаются даже при небольшом нагреве. Для увеличения теплоотдачи и времени инерции в кладку добавляют железные чушки из расчета 1:4. Котел или резервуар для горячей воды устанавливается на опорные столбы в топке, или делается подвесным. Колосники должны быть только чугунными.

Фрагмент кладки кирпичной печки для бани

Конструкции из чугуна или стали имеют намного меньшие габариты, их теплоотдача выше, а корпус печи нагревается быстрее. К тому же, перед тем, как сделать печь для бани из железа, не нужно обладать опытом печника и каменщика – пригодится только умение обращаться со сварочным аппаратом. Материал для таких агрегатов – самый распространенный: листы железа, металлические бочки, газовые баллоны, и т.д. Корпус может быть любой формы и размеров, что тоже удобно.

Минус таких устройств – недостаточная безопасность. Недостаток превращается в достоинство обкладыванием корпуса кирпичами – тогда печь увеличит теплоотдачу и не будет опасной. Топить такую печь рекомендуется только дровами – самодельные газовые или электрические модели могут представлять опасность при неправильной эксплуатации или ошибках в чертежах.

Этапы кладки

Общие сведения

Особенностью банной печи является то, что она выполняет сразу несколько функций:

• Разогревает в помещениях воздух;
• Нагревает воду, которая нужна для гигиенических процедур;
• Разогревает камни.

Надо сказать, что по принципу работы, сделанные банные печи своими руками из трубы и заводские конструкции ни чем не отличаются. Конечно, в заводских изделиях может присутствовать больше функций, и они обладают более привлекательным дизайном.

Однако, при аккуратном выполнении работы, самодельная печь будет достойно справляться с поставленными перед ней задачами, и не разочарует своих хозяев.

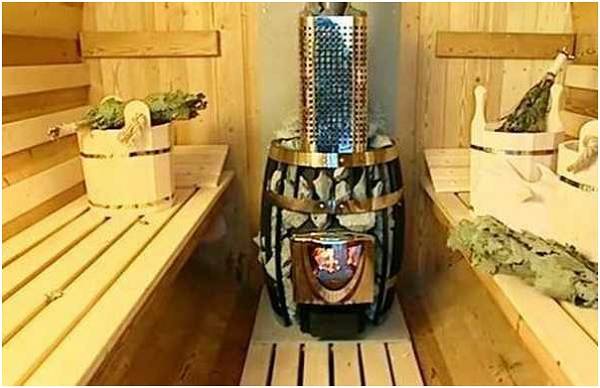

Заводская печь-каменка

Вертикальный или горизонтальный формат?

Один из ключевых вопросов, который вам придется решить, если вы намереваетесь сделать печь для бани из трубы. Разумеется, он напрямую зависит от размеров парной.

Вертикальная — идеальна для маленьких помещений. Колосники и непосредственная топка размещены ступенчато, друг над другом, что позволяет в итоге сэкономить полезное пространство вокруг. Использование такого формата в последнее время заметно участилось, особенно в среде профессионалов. Споры о том, какая печь лучше всего подходит для бани, лучше обходить стороной: принимайте решение исходя из вашей конкретной ситуации.

Горизонтальная — решение, которое хорошо вписывается в формат просторных банных помещений. Одновременно это и тот классический вариант, который используется практически повсеместно. Характеризуется слегка увеличенным отсеком для топки. Часто для практичности его часть заходит в предбанник, что позволяет ускорить довольно утомительный подчас процесс растопки.

Согласитесь, что куда удобнее регулировать температуру из него, не тратя время на переход из одного помещения в другое. К тому же, во время таких «рейдов» воздух активно циркулирует по всей бане и мешает ее полноценному прогреву.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут.  И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

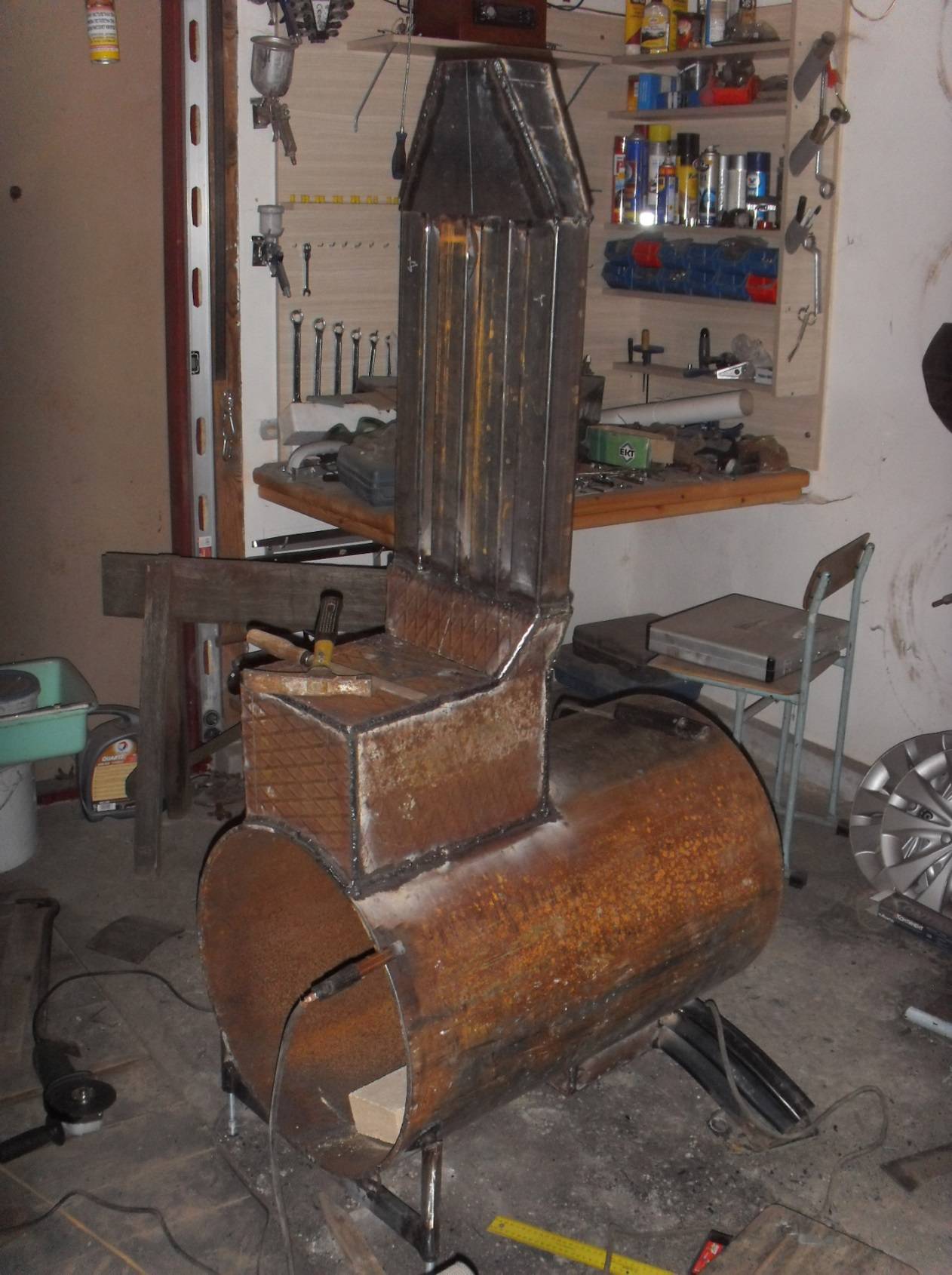

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

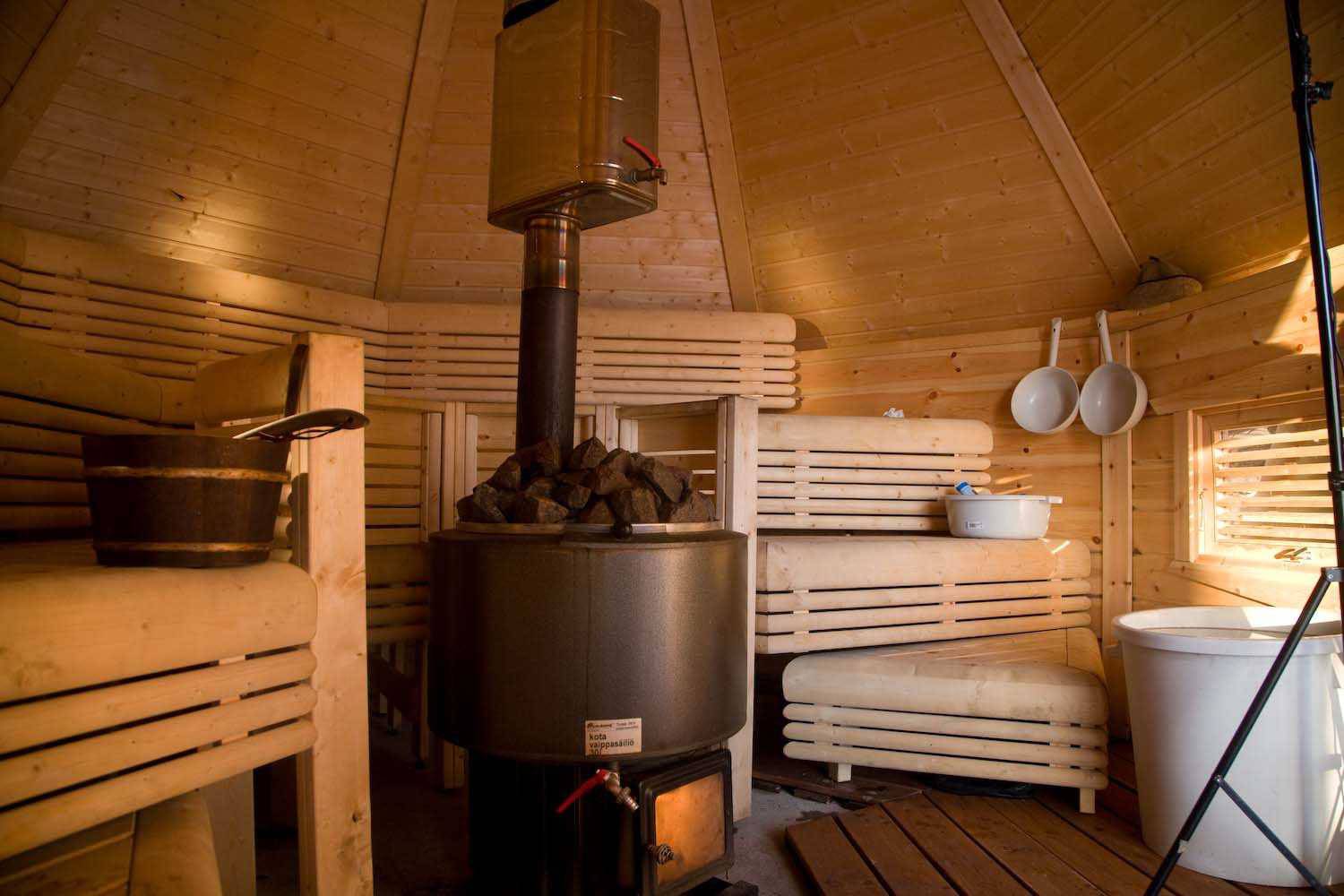

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Этапы работ самостоятельного изготовления печи

Этап I

Следует использовать 10-миллиметровый стальной лист, который необходим для вырезания 3 кругов диаметром 610 мм. В одном круге делается отверстие для дымохода (120 мм), а в другом – проем прямоугольной формы для зольника.

Дно топки приваривается на высоте 150 мм. В качестве колосника используется готовое изделие из чугуна.

Этап II

На этом этапе подготавливаются отверстия, необходимые для того, чтобы установить соответствующие дверцы. Дверца каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – это удобство пользования, поэтому конкретные размеры дверцы произвольные.

Этап IV

Дно топки обустраивается с помощью металлических косынок, изготовленных из 10-миллиметрой стали, которые необходимо устанавливать с шагом 50 мм по периметру. Затем приваривается низ с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно сваренный низ способен обеспечить требуемую прочность печи в целом.

Этап V

Сборка стального каркаса окончена, который теперь требует установки на место. После этого приступают к футеровке с целью создания условий по снижению тепловых потерь. Для этого применяется шамотный кирпич (250x125x40). Во время подгонки кирпича требуется его нумерация.

Выкладывается дно топки, что обеспечивается в основном за счет использования 11 кирпичей. Лишнее подрезается болгаркой, а скрепление кирпичей производится с помощью специального раствора.

Этап VI

Посредством футеровки устанавливается защита топки, что предполагает использование 16 целых кирпичей и 16 половинок. В результате достигается высота корпуса в 375 мм.

Этап VII

На образовавшуюся полку укладываются заготовки из чугуна, имеющие сечение 50 на 50 мм, с соблюдением расстояние между ними – около 4 см.

Этап VIII

Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размеру под чугунные бруски. Это позволяет исключить контакт стальной части печи с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового агрегата. Хотя, если есть желание, то это можно сделать посредством плит, оставив отверстие для установки дымохода.

Этап IX

Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и красится печь, что надо делать исключительно с помощью термостойкой краски, способной выдержать нагрев до 1200 °C.

Приведенные этапы изготовления печи позволяют собрать устройство, которое легче кирпичного варианта подобного теплового агрегата, но существенно надежнее. Для получения легкого пара температура каменки доводится до 900 °C. При этом печь топится от 3 до 5 часов. Чтобы начать париться, сначала необходимо дождаться завершения процесса горения дров, а затем выгрести угли.

Выводы

Уровень наклона корпуса на работе печки не сказывается. Поэтому устанавливать ее можно произвольно. Возможна обработка дымохода высокотемпературным составом. Это поможет исключить металлический запах. Труба после нескольких топок прогорает и становится красной. Дальнейшее окисление металла не происходит.

Как видно, соорудить горизонтальную печь для бани можно и собственноручно, если познакомиться с основными этапами работ и особенностями подготовки

Важно правильно выбрать материалы и найти все необходимые инструменты. При наличии базовых навыков сварки можно сделать эффективную конструкцию, которая прослужит не один десяток лет

Рекомендуемые записи

Погреб своими руками Полки навесные металлические

Как правильно сделать скворечник своими руками

Как сделать качели гнездо своими руками

Как сделать крышку для погреба своими руками

Как сделать фонтан на даче
