Устройство дымохода для камина: общие положения + монтаж на примере стального варианта

Правила монтажа трубы для камина

Устанавливать дымоход для камина необходимо, учитывая нормы пожарной безопасности. Есть основные рекомендации, которых необходимо придерживаться при монтаже:

  1. Стык трубы и самого камина должен быть полностью герметичным. От этого зависит, куда будет уходить дым в процессе топки. Диаметр трубы не должен превышать диаметра вводного патрубка камина. Если этот принцип не будет соблюден, есть опасность проникания углекислого газа в помещение.
  2. Место прохождения каминной трубы в доме должно быть изолировано от отделочных материалов. В качестве противопожарной защиты применяются такие материалы, как асбестоцемент, базальтовая вата и листовой металл. Расстояние от горючих материалов должно быть не менее 13 см для многослойного вида трубы и не менее 24 см – для однослойного. Для кирпичных труб необходимо в местах стыков с отделкой дома применять утолщенный тип кладки и дополнительную изоляцию из асбестоцемента.
  3. Желательно устанавливать дымоход строго вертикально. Допускается не более трех изгибов в конструкции. Если есть необходимость в горизонтальном монтаже трубы, такой участок должен занимать меньше одного метра. В противном случае нарушается тяга воздуха из камина.
  4. Размер трубы влияет на силу тяги в дымоходе. Минимальная высота от источника горения до оголовка – 5 метров.
  5. Дымоход должен выступать над кровлей крыши не менее чем на 50 см. Если крыша покатая, стоит ориентироваться на самую высокую точку.
  6. Расстояние между оголовком дымохода и коньком должно составлять около 50 см. Если труба выводится через стену, необходимо соблюдать минимальную высоту от земли в один метр.
  7. Чтобы конденсат не собирался внутри трубы, а также была оптимальная тяга, желательно устанавливать каминную трубу у внутренней стены дома, а не выводить на улицу. Материал, из которого изготовлен дымоход, также прослужит дольше, так как не будет подвержен влиянию внешней среды.

Благодаря этим рекомендациям монтаж трубы будет выполнен максимально безопасно, а также создаст хорошую тягу воздуха в дымоходе.

Обязательные правила

Сделать все необходимо так, чтобы не получить дальнейших проблем с контролирующими организациями, а также чувствовать себя в полной безопасности, а для этого стоит изучить обязательные нормы и правила по устройству и эксплуатации дымоходов отопительных приборов. Особенно это касается кирпичных печей и каминов.

Наглядная схема основных правил устройства дымохода

Печь должна иметь собственный фундамент

Это условие важно потому, что это сооружение не должно зависеть от других оснований дома. В случае усадки или других непредвиденных движений почвы, перекос общего фундамента может повлечь за собой нарушение кладки не только печи, но и дымохода

Появление, казалось бы, незначительных и незаметных трещин может представлять серьезную угрозу для здоровья жильцов.
Поддувальное отверстие должно находиться на высоте не менее десяти сантиметров от пола, так как оно должно обеспечивать достаточный приток кислорода, тем самым обеспечивая нормальное горение топлива и тягу в дымоходе.
В целях пожаробезопасности, печь должна находиться не менее, чем в 25-ти сантиметрах стен здания, выполненных из возгорающихся материалов. А лучшим вариантом будет еще и изолировать стены жаростойкими материалами.
При устройстве внутренней конструкции печи, где собственно и начинается дымоход с дымоотводящими каналами, необходимо строго соблюдать схему кладки рядов. Перекрывание хотя бы одного из отверстий каналов, может грозить задымлением дома со всеми вытекающими последствиями.
Сам корпус печи должен быть высотой ниже потолка на 35—40 сантиметров. Далее начинается дымоходная труба.
Очень важно устроить правильную разделку прохода дымохода через чердачное перекрытие. Выступы из кирпича должны иметь ступеньки высотой по семь сантиметров до входа в перекрытие и после выхода разделки на чердаке.
Если чердачное перекрытие утепляется горючими утеплителями, сверху на них нужно обязательно уложить песчаный слой не менее пяти — семи сантиметров.
При противопожарной разделке на чердаке расстояние от внутренней стенки дымохода до горючих материалов должно составлять не менее 50 см. Для этого и выкладывается юбка дымохода, которая находится непосредственно в чердачном перекрытии.
Толщина стенки трубы кирпичного дымохода должна составлять 12—15 сантиметров.
Если труба выходит на крышу на расстоянии более трех метров от конька по горизонтали, высота ее должна составлять по уклону от горизонта не более 10 градусов. Если труба расположена на меньшем расстоянии, она должна подниматься над коньком не менее, чем на полметра.
Эти правила предусмотрены службами по пожаробезопасности и должны неукоснительно соблюдаться.

Недостатки кирпичных труб для дымохода

Как и большинство материалов, кирпичный дымоход для камина также имеет какие-то свои недостатки. Один из них – малый эксплуатационный срок (7 – 10 лет). Кроме того, температурные перепады зимой неизбежно приведут к образованию на таких трубах конденсата, который после многочисленных замерзаний и оттаиваний станет причиной разрушения кладки дымохода из кирпича.

Однако воздействие этого негативного фактора можно существенно снизить, применив одно из следующих действий:

  • увеличить сечение дымохода для камина, а точнее, его внешние стен до 25 сантиметров на тех его участках, которые находятся над кровлей;
  • утеплить этот сектор трубы минеральной ватой.

Еще один минус кирпичного дымохода – большое количество неровностей на его внутренней стороне. КПД тяги при этом существенно снижается, чего не скажешь о дымоходах с гладкой внутренней поверхностью. Во избежание такой проблемы, еще на стадии проектировки дымоход должен быть предусмотрен с некоторым запасом сечения.

Осуществляя монтаж каминов и дымоходов, повысит срок службы также применение стальных оцинкованных труб для дымохода, вмонтированных внутрь.

Как прочистить от сажи

Безопасно и комфортно с камином в доме будет только при условии хорошей тяги в дымоходе. А это во многом зависит от его состояния.

Методов очистки для дымоходов существует несколько: есть и народные, которыми люди пользовались веками, и современные – по научным разработкам. К таким методам относятся:

Народный

В старину дымоходы чистили осиновыми дровами, которые способны образовать жар в топке до 1200С. Под таким воздействием сажа становится рыхлой и сгорает, а всё, что от неё остаётся, вылетает вместе с дымом в трубу.

Перед чисткой таким методом, нужно обязательно быть уверенным, что вашему дымоходу такие высокие температуры не навредят, так как избежать разрушения или пожара в случае, если дымоход, к примеру, треснет — будет сложно.

Ещё в старину пользовались другим методом очистки дымохода: сжигали высушенные картофельные очистки, при сгорании которых выделялись вещества, способные разрыхлить сажу, а потом она легко удалялась из прочистных отверстий. Но не всегда смогут помочь народные методы, и в случае сильного засора лучше обратиться к химии.

Химический

Сегодня в магазине печного хозяйства можно найти разные чистящие средства для очистки дымоходов. Это может быть порошок, таблетки, жидкость или специальные пеллеты, поленья и брикеты, которые просто помещаются в топку (хоть с дровами, хоть без них) и сжигаются. Подробнее о применении каждого из химических средств всё расписано в прилагающихся к ним инструкциям.

Самыми удобными из всех химических средств, очищающих дымоход, считаются именно очищающие брикеты. Ими камин протапливается в течение примерно двух часов, благодаря чему вещества, скрепляющие в дымоходе сажу, разрушаются, а оставшаяся мелочь выносится, как и дым, в трубу.

Если же в трубе был крупный засор, он упадёт вниз, а поэтому после обслуживания дымохода необходима ревизия всего пространства дымохода, для чего в нём имеются специальные дверцы.

Механический

Этот метод самый эффективный и справится с самым серьёзным засором, который произошёл из-за сильного сужения просвета или из-за того, что в трубу попал какой-то мусор.

Химия тут может оказаться неспособной что-либо изменить.

А эксплуатировать такой камин опасно не только для здоровья, но и для жизни – все отложения, образовавшиеся внутри дымохода, могут загореться, из дымохода может вырываться не только дым, а ещё и искры, и даже огонь.

Если погода сухая, существует большая вероятность пожара, так что если тяга отсутствует, а помещение стало наполняться дымом, потребуется механическая прочистка дымохода с использованием специальных инструментов и приспособлений.

К приспособлениям, предназначенным для механической очистки дымохода для камина от копоти и сажи относятся специальные скребки, щётки, разные по размеру и по конфигурации ёршики, грузы в виде ядер, чтобы пробить плотный засор.

Всё это есть в продаже, но многое и самому можно сделать.

Часто чистить дымоход, может, и не нужно, но если налёт сажи внутри дымохода превышает 2 мм, значит, пришло время поработать трубочистом.

Способы размещения дымохода

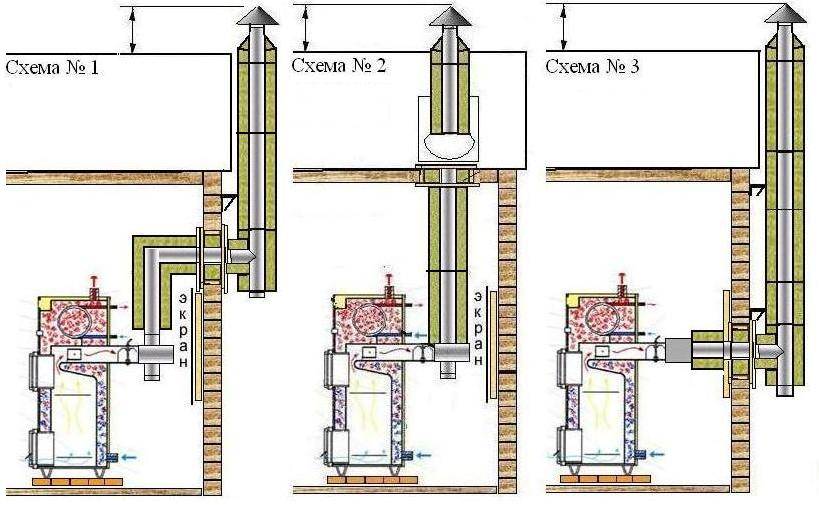

Существуют два способа размещения дымохода камина – внутренний и наружный. Первый предполагает установку трубы для отвода дыма и продуктов горения топлива в комнате либо в стене помещения (при наличии в ней предусмотренной при строительстве шахты).

Второй способ – установка трубы снаружи вдоль стены дома, когда вывод отработанных газов и дыма из камина осуществляется через штатный дымоотвод. Он присоединен переходным коленом к горизонтальной трубе, пролегающей через стену. Колено соединяется с тройником, на который устанавливается труба дымохода, ведущая вверх.

Оба способа размещения дымохода имеют свои достоинства и недостатки. Внутреннее расположение обеспечивает защиту конструкции от перепадов температур зимой, а также снижает тепловые потери. Недостаток расположения трубы внутри помещения – потеря ценных квадратных метров.

Наружное размещение более рационально с точки зрения экономии пространства и пожарной безопасности, но при таком расположении в трубе часто образуется конденсат из-за разницы температур.

Дымоходы для кирпичных каминов

Считается, что дымоходная система только тогда сделана качественно, когда в комнате, где находится очаг, отсутствует запах дыма, а дрова в топке загораются сразу. Если обустраивается труба для камина из кирпича в частном домовладении, обычно выстраивают дымоход, который объединяют в единую конструкцию с вентиляционным стояком. Для кладки используют красный полнотелый керамический кирпич.

При возведении дымоотводящей конструкции необходимо придерживаться ряда правил:

  1. Чтобы выложить кладку нужно использовать известково-песчаную смесь.
  2. Когда дымоходную систему вставляют в стену, вне зависимости из какого материала она выложена, ее анкетируют. При этом придерживаются 30-сантиметрового шага, анкеры заводят в стены, придерживаясь шахматного порядка, на глубину 20 сантиметров, задействуя арматуру с сечением в 1 сантиметр.
  3. Для повышения устойчивости кладки вентиляционного стояка и дымохода ее нужно армировать через каждый третий ряд при помощи арматуры класса А1 с 6-миллиметровым сечением.

Размеры топки

Камин в плане дома и его чертеж и схема должны быть готовы задолго до начала работ по монтажу. Проект обязан отталкиваться как от комнаты, так и от финансовых возможностей владельца дома. Каждые 10 сантиметров по одному из габаритов дают значительное увеличение цены, но это абсолютно не значит, что чем больше — тем лучше. Все следует соотносить и изготавливать в подходящих пропорциях. Внешняя часть должна соотноситься с внутренней

При этом важно понимать, был ли запланирован камин при проектировании дома или нет. Если такая подготовка была проведена, то сложностей не возникнет. Однако если ремонт уже сделан, и требуется произвести сборку классического кирпичного варианта, то следует учитывать следующие:

Однако если ремонт уже сделан, и требуется произвести сборку классического кирпичного варианта, то следует учитывать следующие:

  1. Получить консультацию у профессионалов, которые укажут на всевозможные подводные камни.
  2. Оценить уровень готовности полов к дополнительной нагрузке
  3. Выбрать правильное расположение.
  4. Проверить возможность выведения трубы дымохода.
  5. Учесть внешние габариты (в том числе и дровницы).

Мы рекомендуем присмотреться к конструкции на основе конвекционного короба. Эта альтернатива классическому методу является наиболее востребованной на данный момент.

Преимущества:

  • быстрый нагрев;
  • эффективный расход топлива;
  • занимает меньше места;
  • имеет демократичную цену.

Как утеплить дымоход для камина

К сожалению, бывают ситуации, когда достался готовый дом с уже построенным камином. Конечно же, я не призываю ломать построенный дымоход и переносить дымоход для камина внутрь дома. Но во избежание грядущих неприятностей можно попытаться выправить ситуацию, или максимально снизить риск  остывания дымохода и возникновения обратной тяги.

Что можно сделать? Вряд ли кто-то решится делать дополнительную обкладку трубы для камина снаружи кирпичом, чтобы добиться минимально необходимой толщины в 64 сантиметра и сделать её теплоёмкой. Поэтому надо обшить дымоход снаружи утеплителем на всём его протяжении.

Сам дымоход для камина лучше оставить кирпичным и не гильзовать его. Бывает, что загильзовка — это необходимость, например, когда дымоход сделан из щелевого кирпича, есть не плотности или сечение дымохода неравномерное — есть сужения и расширения. В этом случае при загильзовке не пользуйтесь «сэндвичем», используйте только одноконтурные трубами. Труба для камина должна получать тепло от стен, а «сэндвич» лишит его этого тепла. Если необходима противопожарная изоляция стенки дымохода со стороны помещения, то не надо укутывать весь дымоход — ограничьтесь только этой стенкой.

Располагайте дымоход для камина как можно ближе к коньку крыши

Правило второе. Труба для камина располагается как можно ближе к коньку крыши. Чем меньше она торчит из крыши, чем короче участок трубы, находящийся на улице тем лучше. С наступлением холодов начнется «битва» теплого и холодного воздуха за дымоход. Чем меньше дымохода находится в холодной зоне, тем меньше вероятность того, что «победит» холодный уличный воздух и возникнет обратная тяга.

Пример HTML-страницы

Самый лучший материал для дымохода – кирпич

Правило третье. Самый лучший материал для дымохода – кирпич. Хотите на 90% обезопасить себя от обратной тяги из камина, сделайте дымоход из красного полнотелого кирпича. Даже если производитель каминной топки настаивает на трубах определенного диаметра на всем протяжении канала, лучше сделать кирпичный дымоход с максимально приближенным сечением. К такому дымоходу уже можно присоединяться железной трубой.

Главное не гильзуйте его до верха. Все заявления производителей так называемых «сэндвичей» (двухконтурная труба с утеплителем посередине) о том, что их трубы «теплые» — не являются таковыми. Все с точностью наоборот. Наличие в трубах утеплителя недостаточно для того, чтобы считаться «тёплыми» трубами. Данный утеплитель абсолютно бесполезен в качестве защиты дымохода от холода. Основная его роль – пожарная безопасность.

Сэндвич не греет, а только удерживает тепло

Для того, чтобы было понятно, можно в качестве примера взять шубу. Как известно, шуба не греет. Ее основное предназначение удерживать тело, излучаемое телом человека. То есть, нужен источник тепла, а иначе и держать будет нечего. То же самое происходит и с сэндвичами. Они не греют, а только удерживают  тепло, являясь теплоизоляцией для отходящего внутреннего теплого воздуха. Всё дело в том, что, когда камин горит, то проблем с обратной тягой нет.

При топке камина температура в дымоходе такая, что никакие морозы не в состоянии опрокинуть тягу

А значит на момент горения не важно, из какого материала сделана труба дымохода. Основное состояние камина — бездействие

Он простаивает большую часть своей жизни. Поэтому, насколько дымоход из «сэндвича» «тёплый», надо оценивать именно в момент простоя камина.

К чему приводят ошибки в конструкции дымохода

При отсутствии навыков в проектировании и строительстве дымоходов необходимо доверить эту задачу специалистам. Ошибки в конструкции дымохода могут привести к нежелательным последствиям:

  • слабая тяга в дымоходе, плохое отведение дыма, скопление сажи в топке;
  • недостаточное выделение тепла при горении из-за нехватки кислорода;
  • поступление дыма и отработанных газов в помещение;
  • перегрев конструкции, тепловые потери;
  • перерасход топлива;
  • поломка печного оборудования;
  • образование искр, повышенная опасность пожара.

Способы размещения дымохода

Существуют два способа размещения дымохода камина – внутренний и наружный. Первый предполагает установку трубы для отвода дыма и продуктов горения топлива в комнате либо в стене помещения (при наличии в ней предусмотренной при строительстве шахты).

Второй способ – установка трубы снаружи вдоль стены дома, когда вывод отработанных газов и дыма из камина осуществляется через штатный дымоотвод. Он присоединен переходным коленом к горизонтальной трубе, пролегающей через стену. Колено соединяется с тройником, на который устанавливается труба дымохода, ведущая вверх.

Рекомендуем ознакомиться: Как выбрать и пользоваться труборезом для металлопластиковых труб

Оба способа размещения дымохода имеют свои достоинства и недостатки. Внутреннее расположение обеспечивает защиту конструкции от перепадов температур зимой, а также снижает тепловые потери. Недостаток расположения трубы внутри помещения – потеря ценных квадратных метров.

Наружное размещение более рационально с точки зрения экономии пространства и пожарной безопасности, но при таком расположении в трубе часто образуется конденсат из-за разницы температур.

О предложениях на рынке и общих характеристиках

На первый взгляд может показаться, что дымоходы для каминов очень разнообразны. В действительности существует всего 3 проверенных направления и пара альтернативных вариантов.

Старый добрый кирпич

Трубы из кирпича — это классика, они надежные, долговечные и смотрятся довольно солидно, но кирпичный дымоход желательно строить на стадии возведения дома.

Кирпичная труба это надежно и долговечно.

Средняя цена на материалы, без учета затрат на фундамент, колеблется в районе 6–8 тыс. руб., это при условии, что вы будете класть кирпич своими руками. Плюс каминные работы проще, чем кладка печей.

С другой стороны если сделать все правильно, то этот каминный дымоход благополучно доживет до совершеннолетия ваших внуков.

Проверенная временем нержавейка

Около 20 лет назад появились двухконтурные утепленные дымоходы из нержавеющей стали. Конструкция простая — между двумя трубами разного диаметра набивается жаропрочная теплоизоляция, толщина стали в них 0,5–1,2 мм, вещь надежная, гарантия дается на 15–20 лет, хотя простоять может больше.

Цена на такие трубы начинается примерно от 1400 руб. за 1 метровую секцию и может доходить до 5000 руб., но здесь нужно смотреть на марку стали:

  • для высоких температур подойдут марки от AISI 304 до AISI 321 они выдерживают температуру до 700 ºС;
  • марки от AISI 409 до AISI 430 уже рассчитаны на температуру не выше 500 ºС.

Трубы из нержавеющей стали собираются быстро и служат долго.

Если у вас камин с закрытой топкой, то температура продуктов сгорания в дымоходе будет выше. Дрова в открытых каминах дают максимум 400 ºС, а в закрытых 450-600 ºС. Но если вы загрузите в топку антрацит или кокс, то температура на выходе из открытой топки будет не менее 500 ºС, в закрытой топке она легко может подняться до 700 ºС.

Керамика

Керамический дымоход практически идеален этот материал выдерживает температуру до 1320 ºС, плюс керамика абсолютно равнодушна к кислотной среде, не зря на вредных производствах с высокими температурами используются именно керамические дымоходы.

Модульные керамические трубы — вещь надежная, но дорогая.

Проблема только одна — комплект таких труб для дымохода обойдется вам от 20 тыс. руб., плюс добавьте к этому затраты на термостойкий клей и обустройство небольшого фундамента. Зато своими руками собрать такой конструктор довольно просто, но об этом чуть позже.

Альтернатива для самоделкиных

  • Асбоцементные трубы. Такой дымоход обойдется в копейки и собрать его можно за пару дней, но максимум для асбоцементного дымохода — 300 ºС и разрушается он мгновенно, просто лопается;
  • Стальной дымоход (имеются в виду черные металлы) температуру держит хорошо и стоит не дорого, но проблема в том, что конденсат, который периодически выпадает внутри любого дымоходного канала, это кислотно-щелочной «коктейль» и железо он разъедает очень быстро;
  • Чугунная труба для камина будет хорошей альтернативой, ведь около половины каминных топок делается из чугуна, но эти трубы очень тяжелые и, как правило, они устанавливаются внутри кирпичной «рубашки», а значит, вам придется сначала сложить кирпичный короб, а потом вставить в него чугунную трубу.

Чугунный дымоход долговечный, но очень тяжелый.

Пару слов о расчетах и нормативах

Если следовать ГОСТ 9817-95, то размер дымохода для печи или камина рассчитывается в зависимости от мощности агрегата, так на 1 кВт мощности приходится 8 см² в поперечном сечении дымохода;
Существует не такой точный, но зато более простой способ расчета: диаметр дымохода для камина относится к площади зеркала топки камина как 1:10 (зеркало топки это лицевой проем камина);
Размер трубы дымохода по высоте, не должен быть менее 5 м;
Еще важно насколько труба для дымохода возвышается над коньком крыши, от этого зависит уровень тяги, минимальные параметры показаны на схеме внизу, а вообще, чем выше труба поднимается над коньком, тем сильнее будет тяга;

Высота трубы над коньком это очень важный параметр при возведении дымохода.Конфигурация стальных дымоходов может быть разной.

Требования к каналам дымоудаления

Использование отопительных проборов связано с риском возникновения пожаров и отравления угарным газом, поэтому к каналам дымоудаления предъявляются жесткие требования, задача которых обезопасить пользователей. Для того, чтобы эксплуатация оборудования не вызывала проблем, при монтаже дымохода необходимо выполнять следующие условия:

  • Диаметр трубы выбирается в соответствии с размером вводного патрубка теплогенерирующего оборудования. Если труба больше, соединение между ними получится негерметичным, что может стать причиной утечки угарного газа.
  • Места подключения, прокладки и прохождения трубы через стены или перекрытия изолируют огнеупорным материалом, предотвращающим перегрев отделки. Для этих целей используют истовой металл или асбестоцемент.

  • Длину канала дымоудаления определяют, выполняя расчет необходимой тяги, но ее высота от топки до оголовка не должна быть меньше 5 м. Чем выше дымоход, тем больше в нем тяга.
  • Оголовок трубы выводят на крыше на расстоянии 0,5-1 от конька или через стену на высоте 1-1,5 м от уровня почвы. Дымоход поднимают на 0,5 м над высшей точкой кровли.

  • Канал дымоудаления располагают преимущественно вертикально, не допуская более 3 поворотов. Протяженность горизонтально расположенных участков не должна превышать 1 м.
  • Цилиндрическая форма сечения считается оптимальным вариантом для трубы, однако, допускаются прямоугольные и квадратные шахты.

Условия размещения камина в деревянных домах

Нарушения противопожарных норм

Описать все тонкости противопожарных мероприятий, проводимых при прокладке дымохода, в рамках короткой главки не получится. Более подробные материалы есть на нашем ресурсе, многое можно почерпнуть из инструкции к заводской топке. Упомянем о наиболее важных моментах:

Между каминной трубой и сгораемыми конструкциями (перекрытия, выход на кровлю) должна располагаться противопожарная разделка, заполненная несгораемым материалом, для этих целей подойдёт базальтовая вата. Расстояние от наружной поверхности дымохода и деревянных конструкций определяется типом камина или печи и видом трубы.

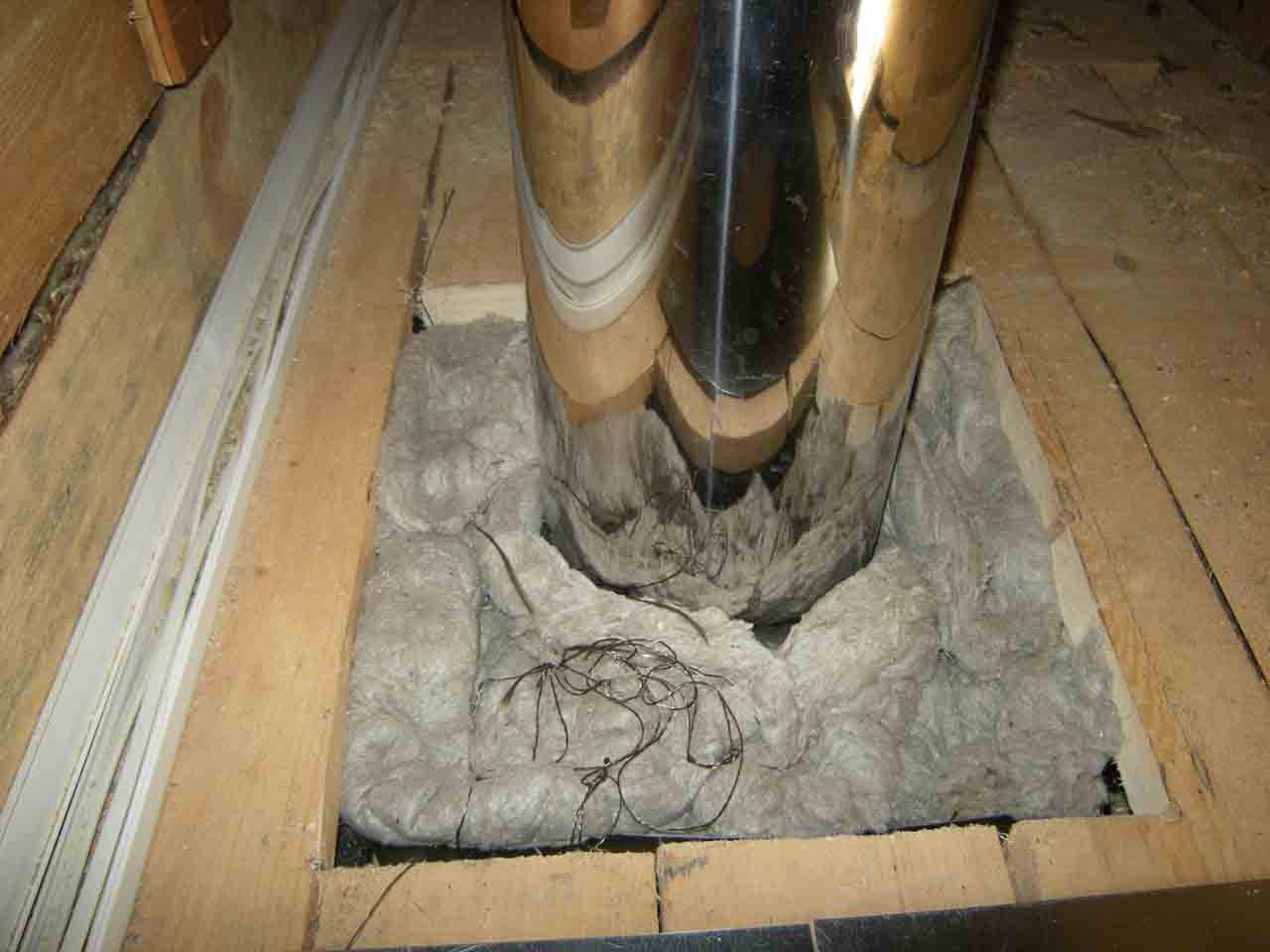

Дымоход должен быть надёжно изолирован от сгораемых конструкций

В любом случае оно должно быть не меньше 13 см для сэндвич-труб и 25 см для одинарных. Если пластины, прикрывающие отверстие, выполнены из стали, на деревянные конструкции их накладывают через лист изолирующего материала (асбестовый картон, стекломагнезит, ГВЛ).

Противопожарная разделка должна присутствовать при проходе как через горизонтальные, так и вертикальные конструкции

Кирпичный дымоход вместо разделки ватой может иметь утолщение до полутора кирпичей (38 см) с прокладкой из асбокартона или СМЛ в местах прохода через сгораемые конструкции. Между каминной трубой и стенами из сгораемых материалов необходимо выдержать определённое расстояние либо установить защитный экран

Важно правильно установить облицовку заводской каминной топки, исключив её перегрев. Между потолком и внутренним пространством облицовки должна располагаться конвекционная камера, отделённая теплоизолирующими экранами

В облицовке и камере нужно сделать вентиляционные отверстия достаточного сечения.

Примерно так должна выглядеть конструкция дымохода и камина, собранная с учётом противопожарных требованийДымоход должен быть надёжно изолирован от сгораемых конструкций

В заключение отметим, что расчет дымохода для камина и его монтаж — дело ответственное и выполнение этих работ следует доверить квалифицированным мастерам.
