Особенности монтажа дымохода для камина

Диаметр дымохода для камина

С каждым годом возрастают требования к экологичности и энергосберегающим свойствам отопительного оборудования, а это в свою очередь приводит к разработке все более совершенных агрегатов, которые позволяют отопить дом с использованием меньшого количества топлива. Таким образом, ужесточение требований к конструкции дымоотводящих каналов весьма оправдано.

Современные каминные дымоходы должны отвечать требованиям следующих критериев:

  • Прочность и долговечность стоят на первом месте, так как дымовые трубы должны выдержать высокие температуры и при этом сопротивляться действию конденсата и агрессивных кислот.
  • Аэродинамика. Элементы трубы должны обеспечивать наиболее свободный проход воздуха от камина наружу. Так, оптимальным считается круглое сечение трубы дымохода, так как оно беспрепятственно пропускает воздух вверх. Трубы прямоугольного сечения создают внутри локальные вихри и сопротивления, что сказывается на качестве дымоотведения.
  • Простота в обслуживании. Чем более гладкая внутренняя поверхность трубы, тем меньше она подвержена образованию отложений копоти и грязи. Такие трубы реже требуют капитальной чистки, при которой используется средство для чистки дымоходов.
  • Устойчивость к коррозии и эрозии. В продуктах горения имеются кислоты, которые вместе с влагой могут разъедать металлические трубы и швы кирпичной кладки. Во избежание этого, материал дымохода должен быть качественным и устойчивым к различного рода агрессивным веществам.

Схема распушки из кирпича

Как правильно выложить распушку?

Распушка – это значительное увеличение внешних сторон трубы в том месте, где она пересекается с чердачным перекрытием. Её функцией является сохранить древесное перекрытие от возгорания, а также от чрезмерного перегревания.

Ширина распушки составляет минимальный слой в 1 кирпич.

Её необходимо обмотать слоем теплоизоляции, который заранее подготавливается.

  • Чтобы приготовить теплоизоляционный слой, следует войлок вымочить в глиняном растворе.
  • Ещё распушку можно обложить асбестовыми листами.

Опытные строители рекомендуют:

  • Распушку выкладывать в полтора кирпича, тогда не нужно будет производить обматывание распушки теплоизоляцией. Следует помнить, что такое действие можно производить в том случае, если намереваются топить каминную печь не более 3 часов.
  • Если время горения очага больше 3 часов, распушку следует выкладывать в 2 кирпича, и нужно выдерживать тот внутренний объём трубы, который был до расширения рапушки.

Иная распушка – стояк, возводится без расширения трубы, до кровли. В древесном перекрытии вырезается отверстие не только под трубу, но и под металлический ящик.

Расстояние от каждой стороны трубы равно 50 см.

Его наполняют огнеупорным материалом, например: песком, глиной или керамзитом. Заранее в трубу закладываются металлические прутья, на которых будет держаться ящик.

Есть ещё способ создания распушки, он производится следующим образом:

  • За 30 см до древесного перекрытия в шов укладываются прутья толщиной 6 мм, выступающие за край трубы на полтора кирпича.
  • На следующем ряду укладываются такие же прутья и в том же направлении.
  • Перпендикулярно им привязывается такая же проволока, с тем же сечением, так создаётся двухуровневая сетка.
  • Под этой проволокой устанавливается дощатая опалубка. Её ширина составляет 40 см, а высота 10 см.
  • В короб заливается бетон марки М-350,который можно замешать самостоятельно.

Приготовление раствора

  • Для этого требуется: одна часть цемента М-500, две части песка (желательно крупнозернистого) и три части щебня (лучший вариант – колотый), (1:2:3).
  • Вся эта масса перемешивается и заливается водой, нужно получить однородную консистенцию, чтобы он был не жидкий, иначе цементное молочко будет вытекать через щели, а раствор будет хрупким.
  • Эту опалубку снимают через 72 часа, и выдерживают бетон без нагрузки ещё 72 часа, периодически поливая его водой.
  • После выдерживания в течение 6 суток, на это бетонное основание укладывают кирпич распушки, перевязывая его со стояком.

Помните, что расширение трубы возводится в 7 рядов, далее выкладывается стояк. Продолжение трубы возводится на три ряда выше уровня кровли, а затем начинают выкладывать «выдру». Создают нижнюю часть» выдры», расширяя её, на полкирпича в стороны.

Таким образом, сделанный свес боковых сторон увеличивают в 4 направления. Стояк расширяется на 10 см, образуя небольшой навес. Это расширение оберегает кровлю от попадания осадков в чердачное помещение.

Важно соблюдать перевязку между кирпичами, особенно в тех местах где находятся половинки и четвертинки

  • Далее выкладывается оголовок, который сохраняет трубу от разрушения по такой же технологии, как и распушка.
  • На оголовок устанавливается металлический колпак. Он защищает внутреннюю часть трубы от атмосферных осадков и улучшает тягу в камине.

Если вы хотите заняться оштукатуриванием трубы, тогда очистите поверхность от пыли и посторонних частиц.

  • К внешней части трубы прикрепите штукатурную сетку – на неё намётывается раствор.
  • Раствор для штукатурки применяется известково-шлаковый с добавлением цемента.

Готовую поверхность можно побелить, для того чтобы увидеть трещины на оштукатуренной трубе.

Особенности устройства дымохода

Устройство камина предусматривает дымоход, сделанный по индивидуальному конструкционному решению. Вертикальный канал для него должен быть в высоту не менее 5 метров, начиная от колосниковой решетки и завершая отверстием трубы.К важным характеристикам выводящей дым конструкции относятся:

  • расположение дымохода;
  • материал его изготовления;
  • высота и сечение дымохода для камина;
  • теплоизоляция, тяга и форма устья канала;
  • мощность печи;
  • проходы через потолочные перекрытия и кровлю;
  • способ монтажа;
  • варианты расположения оголовка относительно конька, дымовых и вентиляционных каналов внутри главной шахты;
  • эксплуатационные особенности;
  • наличие проблемных мест.

Другой, несколько упрощенный вариант дымохода

Другим вариантом кладки дымохода может быть простая прямая конструкция. Она подойдет тем, кто не имеет опыта в выполнении данного вида строительства.

  • Весь дымоход, от печи до оголовка, выкладывается ровной колонной с каналом внутри, а все нужные для него элементы выполняются с помощью опалубки, цементного раствора и армирования металлическим прутом толщиной от четырех до семи миллиметров.
  • В области, где должна начинаться распушка, устраивают опалубку, нужного размера и формы.
  • На трубе закрепляют металлический прут или сетку.
  • Опалубка обмазывается глиняным раствором тонким слоем. Он нужен для того, чтобы с застывшего бетонного раствора можно было легко снять доски опалубки.
  • Затем в опалубку закладывается бетонный раствор и оставляется до полного застывания.
  • После затвердевания цемента, опалубка снимается, и все бетонные части, при необходимости, выравниваются для придания им аккуратного вида.

Таким образом, можно обойти сложности конфигураций кладки. Конечно же, эта работа займет намного больше времени, но в ней невозможно допустить ошибку. Главное — правильно, аккуратно и ровно устроить опалубку.

Возможные проблемы в работе трубы для камина

Работа камина во многом зависит от правильной установки дымохода. Если возникает недостаточная тяга, следует проверить расчеты, по которым был построен дымоход.

Труба для камина установлена неправильно, если:

  • дым попадает в помещение;
  • растопка камина занимает много времени;
  • огонь в камине горит слишком слабо;
  • интенсивность горения твердого топлива постоянно различается и зависит от погодных условий.

В первую очередь при возникновении этих проблем следует обеспечить в помещении должную вентиляцию. Нужно проверить герметичность окон и интенсивность работы вентиляции, если такая имеется. Так как пламя камина сжигает большую часть кислорода, приток свежего воздуха в доме должен быть постоянным.

Причины неправильной работы дымохода следующие:

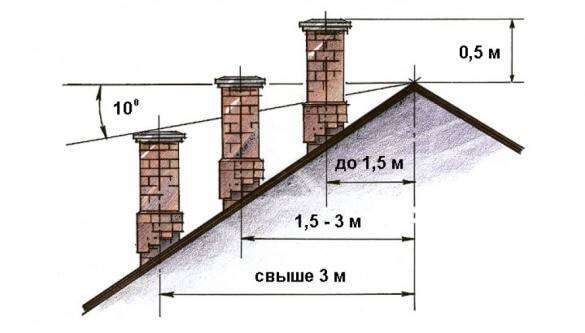

  1. Недостаточная высота трубы. Чем больше камин, тем выше должен быть воздуховод, чтобы обеспечить достаточно сильную тягу.
  2. В конструкции трубы присутствует изгибы более чем в 45 градусов. Желательно делать дымоход максимально прямым. Если все же присутствуют горизонтальные элементы, стоит выбирать минимальный угол наклона. Вертикальная часть должна быть не менее 5 метров.
  3. Неправильные расчеты. Во многом тяга зависит от правильного сечения дымохода.
  4. Внешнее воздействие. Погодные условия могут влиять на интенсивность тяги в трубе. Чтобы этого не произошло, необходимо установить на дымоходе флюгер.

Труба для дымохода камина должна быть установлена согласно всем нормам. Это позволит сделать камин пожаробезопасным, а также обеспечит его правильную работу.

Ошибки в строительстве

Самыми распространенными ошибками при устройстве основной части каминной конструкции – дымохода, являются:

  • отсутствие проекта при возведении дымохода;
  • недостаточные знания у строителей, которые берутся за работу, желая поэкспериментировать;
  • серьезные ошибки в конструкции каминного дымохода (высота канала, неправильное расположение дымохода, оголовка по отношению к коньку крыши, дымоход не соответствует мощности камина, камин не был учтен в общей вентиляционной системе дома);
  • использование материалов низкого качества, не информирование владельца камина о сроке естественного износа материалов, которые были использованы при строительстве дымохода;
  • неточное строительство, монтаж или установка дымохода;
  • несоблюдение положений правил пожарной безопасности;
  • недобросовестность исполнителей.

При устройстве камина непрофессионализм недопустим. Привлекая к работе неспециалиста, возрастает риск отравиться угарным газом или, по крайней мере, получить задымление, неэффективную работу камина, чтобы в итоге переделать дымоход или всю его конструкцию.

Как выполняется устройство дымохода для камина

Сборка и монтаж дымовой трубы производится в каждом случае индивидуально. Нюансы возведения дымохода будут различными для всех материалов:

Кирпичные дымоотводящие конструкции должны располагаться на фундаменте, важно соблюдение правильной схемы расположения рядов кирпичной кладки. Имеет значение состав раствора

Для таких сооружений нужна швабровка, оголовок, иногда – дымник.
Керамические дымоходы также требуют наличия фундамента. Правильный монтаж возможен только тогда, когда все модульные элементы закреплены максимально надежно. Для дымовых труб из керамики необходим фасонный элемент – ревизия с тройником.
Нержавеющие сендвич-дымоходы монтируются с использованием кронштейнов. Чтобы обеспечить уклон канала по вертикали, применяются отводы. При организации проходов через кровлю или перекрытия также нужны оголовок и дымник.

Между любой каминной трубой и сгораемыми конструкциями должна находиться невозгораемая разделка, заполненная базальтовой ватой. Расстояние между поверхностью дымового канала и перекрытиями составляет не менее 13 см для конструкций типа «труба в трубе» и не менее 25 см для одинарных рукавов. Кирпичные дымоходы вместо невозгораемой разделки могут иметь утолщение до 38 см (примерно полтора кирпича).

Сборка дымоходного канала должна производиться в соответствии с принятыми правилами и стандартами

Лучше строить открытый камин, чем закрытый

Правило шестое. Лучше строить открытый камин, чем закрытый. Камин с закрытой топкой (камин, который имеет стеклянную дверцу), менее предсказуем на предмет обратной тяги. Всё дело в том, что если через дымоход постоянно не проходит тёплый воздух, то канал остывает и из него идёт обратная тяга. Когда камин топится, всё в порядке, но когда его не эксплуатируют, наличие стеклянной дверцы выливается в неприятность для хозяев.

У камина с закрытой топкой, с лицевой стороны портала есть заводские  приточные щели, которыми можно регулировать процесс горения. Эти щели небольшие, но их достаточно для работающего камина. А вот когда камином не пользуются, то сумма этих щелей, относительно размеров дымохода слишком мала для того, чтобы обеспечить прогрев дымохода.   В результате чего канал дымохода остывает и через него идёт обратная тяга. Ну а поскольку почти у всех таких каминов задвижка (шибер) сделан неплотным, со щелями, то с его помощью остановить проникновение холодного воздуха в помещение не получится. Здесь нужен, либо добавочный плотный шибер, либо постоянно приоткрытая дверца камина для постоянного притока воздуха.

Правильно построенный дымоход камина — залог комфортной жизни в доме.  Не забудьте, что труба для камина должна быть утеплена. В следующей статье я расскажу о вентиляции и кухонной вытяжке.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Как правильно собирать дымоход: «по дыму» или «по конденсату»?

Металлические дымоходы состоят из отдельных секций. Чтобы собрать из них трубу, секции и переходники нужно соединить друг с другом в единое целое.

При использовании сэндвич-труб известных брендов на этапе сборки металлического дымохода сложности обычно не возникают. Секции сделаны так, чтобы собрать их можно было единственным способом. Не говоря уже о подробной инструкции, которая идет в комплекте.

Другое дело, если речь идет о дешевых сэндвич-трубах или вовсе о сборке одностенного дымохода. В этом случае есть два способа соединения секций:

  1. «По дыму», когда верхние секции трубы надеваются на нижние. При таком способе соединения движущийся вверх дым беспрепятственно проходит по трубе и практически не оседает на стенках. Чего нельзя сказать о конденсате. Если он появляется в дымоходе, который собран «по дыму», то его капли стекают к стыкам и задерживаются там небольшой ступенькой в месте соединения. А часть конденсата даже может просачиваться наружу.
  2. «По конденсату» — в этом случае верхние секции дымохода вставляются в нижние. Здесь уже конденсат легко стекает по трубе в топку, в специальный отстойник либо сразу в канализацию. Зато возле слегка выступающих стыков создаются небольшие завихрения, которые приводят к увеличенной скорости нарастания сажи в трубе.

Как лучше собирать трубу дымохода? Однозначно, «по конденсату».

Дело в том, что конденсат появляется практически в любом дымоходе, как бы вы не утепляли трубу. Вопрос только в его количестве. А конденсат внутри дымохода — это десятки агрессивных химических соединений, растворенных в воде. Поэтому, попадая в стык между секциями трубы, он постепенно разрушает металл, даже если это очень стойкая к химическим воздействиям нержавеющая сталь.

Кроме того, влага в месте соединения — прекрасная ловушка для несгоревших частиц в отходящих газах. Из-за нее стыки трубы быстро покрываются толстым слоем сажи.

Сбор дымохода «по дыму» допустим, только если речь идет о трубе диаметром до 100-120 мм, которая используется для отвода газов от интенсивно горящей печи. Например, от банной печи, если она работает только в двух режимах: «сильное пламя» и «все прогорело, топка остывает». Но даже в этом случае приоритет лучше отдавать отводу конденсата, хотя его количество будет минимальным.

Диаметр

Для того чтобы провести расчет всех параметров, уже сейчас необходимо определиться с материалом, который будет использован в процессе строительства. Расчет удобнее всего проводить на бумаге, создавая эскиз будущего строения, необходимо учитывая некоторые нюансы:

  • Диаметр дымохода для камина должен иметь определенное соотношение с топкой. Расчет этого значения имеет свои тонкости. Например, в расчет диаметра трубы, которая стыкуется с открытой конструкцией топки, используется пропорция 1:10. Этот метод верный только для цилиндрического типа дымоотвода.
  • Расчет сечения для квадратного типа устройства содержит пропорции 1:15. Но при этом диаметр должен быть меньше, чем размер поддувала. При получаемой теплоотдаче менее 300 кал/час, сечение не должно быть меньше 140 х 140.
  • Для того чтобы определить оптимальный диаметр дымохода камина можно взять за основу государственные стандарты, в которых прописано допустимое сечение при определенных условиях.
  • Кроме этого, расчет высоты и диаметра проводят в соответствии с площадью помещения.


Стандартные размеры внутренних диаметров и площади поперечного сечения кирпичных дымоходов

Нелишним будет показать свой расчет специалистам, и вместе его проанализировать. Кроме того, подходящая схема расчетов может быть размещена в интернете.

Необходимо помнить, что расчет этих параметров должен быть произведен правильно, от этого зависит эффективность работы отопительного прибора.

Как прочистить от сажи

Безопасно и комфортно с камином в доме будет только при условии хорошей тяги в дымоходе. А это во многом зависит от его состояния.

Методов очистки для дымоходов существует несколько: есть и народные, которыми люди пользовались веками, и современные – по научным разработкам. К таким методам относятся:

Народный

В старину дымоходы чистили осиновыми дровами, которые способны образовать жар в топке до 1200С. Под таким воздействием сажа становится рыхлой и сгорает, а всё, что от неё остаётся, вылетает вместе с дымом в трубу.

Перед чисткой таким методом, нужно обязательно быть уверенным, что вашему дымоходу такие высокие температуры не навредят, так как избежать разрушения или пожара в случае, если дымоход, к примеру, треснет — будет сложно.

Ещё в старину пользовались другим методом очистки дымохода: сжигали высушенные картофельные очистки, при сгорании которых выделялись вещества, способные разрыхлить сажу, а потом она легко удалялась из прочистных отверстий. Но не всегда смогут помочь народные методы, и в случае сильного засора лучше обратиться к химии.

Химический

Сегодня в магазине печного хозяйства можно найти разные чистящие средства для очистки дымоходов. Это может быть порошок, таблетки, жидкость или специальные пеллеты, поленья и брикеты, которые просто помещаются в топку (хоть с дровами, хоть без них) и сжигаются. Подробнее о применении каждого из химических средств всё расписано в прилагающихся к ним инструкциям.

Самыми удобными из всех химических средств, очищающих дымоход, считаются именно очищающие брикеты. Ими камин протапливается в течение примерно двух часов, благодаря чему вещества, скрепляющие в дымоходе сажу, разрушаются, а оставшаяся мелочь выносится, как и дым, в трубу.

Если же в трубе был крупный засор, он упадёт вниз, а поэтому после обслуживания дымохода необходима ревизия всего пространства дымохода, для чего в нём имеются специальные дверцы.

Механический

Этот метод самый эффективный и справится с самым серьёзным засором, который произошёл из-за сильного сужения просвета или из-за того, что в трубу попал какой-то мусор.

Химия тут может оказаться неспособной что-либо изменить.

А эксплуатировать такой камин опасно не только для здоровья, но и для жизни – все отложения, образовавшиеся внутри дымохода, могут загореться, из дымохода может вырываться не только дым, а ещё и искры, и даже огонь.

Если погода сухая, существует большая вероятность пожара, так что если тяга отсутствует, а помещение стало наполняться дымом, потребуется механическая прочистка дымохода с использованием специальных инструментов и приспособлений.

К приспособлениям, предназначенным для механической очистки дымохода для камина от копоти и сажи относятся специальные скребки, щётки, разные по размеру и по конфигурации ёршики, грузы в виде ядер, чтобы пробить плотный засор.

Всё это есть в продаже, но многое и самому можно сделать.

Часто чистить дымоход, может, и не нужно, но если налёт сажи внутри дымохода превышает 2 мм, значит, пришло время поработать трубочистом.

Частые ошибки и проблемы при установке

В идеальном случае дымовая труба должна быть прямой. Если это требование СНиП не выполняется, то допускаются наклонные участки длиной не более1 м и углом наклона не более 30° (в крайнем случае 45°). Длина в таком случае увеличивается на суммарную длину проекций  наклонных участков на горизонталь.

Часто встречающаяся ошибка – прокладка однослойной трубы без утепления. В помещении термоизоляция служит для предохранения людей от ожога, а легковоспламеняющихся предметов и строительных конструкций – от возгорания. На улице слой теплоизоляции предохраняет отводимые газы от охлаждения и уменьшения тяги или даже возникновения обратной тяги, очень опасной для людей можно отравиться продуктами сгорания. Утепляют конструкцию минеральной ватой, сверху закрывают оцинковкой с помощью хомутов.

Современные дома благодаря пластиковым окнам почти герметичны, а горение топлива требует большого количества воздуха. Камин в процессе эксплуатации с успехом заменяет вытяжку. Камин следует обеспечить нужным количеством воздуха – поставить окно в режим вентиляции или подвести с улицы отдельный воздуховод с шибером.

Если дымоход проходит в одном блоке каналов с вентиляционными трубами, то его длина должна быть больше вентиляционных и по возможности ограждена от него колпаком.

Иные параметры выбора

При устройстве печного дымохода в шахте из кирпича применяются одностенные детали

В том случае, если он расположен отдельно как в доме, так и снаружи, обязательно важно применять материалы изоляции, способные на должном уровне обеспечить пожарную безопасность.

При выборе толщины изоляции следует учитывать два критерия:

  1. Характеристики используемого топлива.
  2. Характеристики материала (горючесть или негорючесть), который расположен вблизи дымоходной трубы.

Если в доме из дерева для дымохода используется уголь, то изоляция трубы должна составлять от 50 до 100 миллиметров.

Монтируя каминную трубу дымохода, не стоит забывать, что она должна представлять собой вертикальную и однородную конструкцию (прочитайте: “Дымоход для камина своими руками”). Чистить дымоход и проверять его работу нужно не реже четырех раз в год.

Какой вид дымохода лучше выбрать для камина?

Перед тем, как выбрать конструкцию дымохода, необходимо:

  • оценить состояние здания – давно построенное или в процессе строительства и на каком этапе (фундамент, уровень первого этажа или мансарды, отделочные работы);
  • модель и материал камина, назначение (служащий основным или вспомогательным источником тепла; соединенный с системой водяного отопления или отапливающий помещение посредством лучевой энергии, кирпичный или готовый стальной камин);
  • вид топлива – уголь или дрова и брикеты;
  • имеется ли возможность устройства трубы своими руками;
  • вашими финансовыми возможностями и наличием материалов.

Если здание строится и камин будет кирпичный, трубу также можно выполнить из кирпича. Если дом построен, то игра не строит свеч – лучше выбрать более легкие виды труб из готовых элементов.

Достоинства и недостатки керамических дымоходов для камина

К преимуществам керамической трубы можно отнести следующие характеристики:

  • материал очень быстр в монтаже и сборке;
  • является гарантией высокого КПД;
  • долгий эксплуатационный срок;
  • ассортимент блоков велик, что дает возможность смонтировать дымоходное отверстие с любой конфигурацией;
  • наличие специального отверстия, дающего возможность прочистить дымоход;
  • появляющийся конденсат стекает благодаря расположенному внизу дымохода отверстию.

Среди недостатков систем блочных керамических труб принято выделять следующие:

  • относительно высокая цена;
  • из-за того, что большинство таких дымоходов производится за рубежом, срок доставки порой бывает очень большим.

Термоизоляция

Термо- и теплоизоляцию дымохода выполняют для того, чтобы уменьшить образование конденсата в канале и для предупреждения пожара вблизи возгораемых конструкций.

Качественно выполненная теплоизоляция дымохода на участке, находящемся снаружи здания, станет гарантией создания оптимальной тяги в конструкции и будет препятствовать преждевременному остыванию дымовых газов, что необходимо для исключения конденсатообразования в канале.

Термоизоляцию дымохода нетеплоемкими, огнеупорными материалами производят с целью защиты расположенных вблизи возгораемых конструкций, межэтажных перекрытий и кровельных опор.

Требования

Значение самотяги дымового канала

Современные конструкции должны соответствовать таким критериям:

  • Прочность конструкции и долгий срок эксплуатации. Устройство дымоходов для камина должно выдерживать различные перепады температурного режима, образование конденсата. Устоять под воздействием агрессивных кислот, и, главное, соответствовать всем нормам и правилам пожарной безопасности.
  • Аэродинамика. Установленная конструкция должна обеспечить беспрепятственный поток продуктов горения. Например, круглое сечение способно быстро и беспрепятственно вывести все дымовые газы из топки. Прямоугольные конструкции не так эффективны, в них продукты горения сталкиваются с сопротивлением, за счет чего уменьшается скорость вывода.
  • Простое обслуживание.
  • Стойкость к эрозии и коррозии. Для достижения этого показателя, обустраивая дымоход для каминов из кирпича, необходимо правильно подобрать материалы.

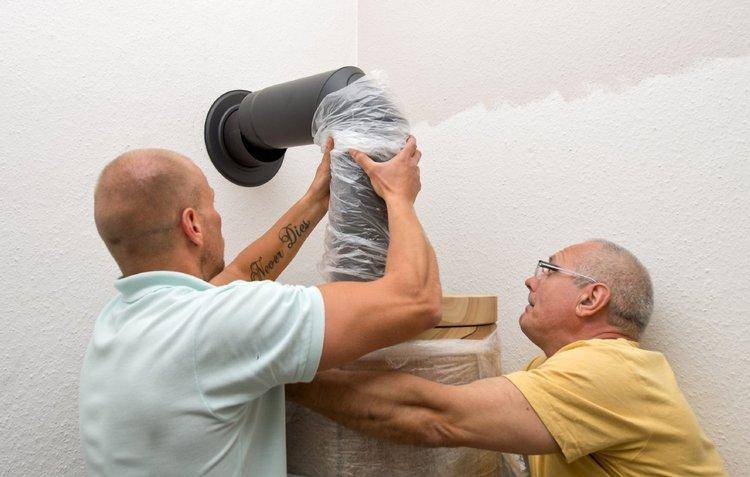

Инструкция по сборке и монтажу дымовой трубы для камина

Сборка каминного дымохода происходит снизу вверх после установки и фиксации топки

Все швы трубы должны быть надежно загерметизированы, особое внимание уделяют местам стыков трубы с переходниками и другими отдельными элементами

Алгоритм установки дымовой трубы:

  1. Все элементы трубы сначала соединяются между собой.
  2. Труба насаживается сверху на патрубок дымосборника, фиксируется металлическим хомутом и герметиком.
  3. Места соединения частей трубы дымохода дополнительно обматываются алюминиевым скотчем.
  4. В нижней части конструкции устанавливается специальный гибкий фиксирующий элемент – он будет удерживать трубу с учетом температурного расширения металла.
  5. В кровельной части труба дымохода обжимается специальным хомутом и укрепляется с помощью заклепок.
  6. В отверстии перекрытии устанавливается металлический уголок, в который помещают трубу дымохода. Уголок фиксируют с помощью крепежных элементов.

После завершения монтажа трубы дымохода можно сделать кирпичную облицовку либо замаскировать ее любым стеновым материалом

Перед этим важно позаботиться о теплоизоляции трубы, если она находится не внутри шахты в стене. Это обеспечит дополнительную безопасность конструкции, которая достаточно сильно нагревается дымом

На верхнюю часть дымохода, возвышающуюся над кровлей, желательно установить специальный защитный элемент – козырек или дефлектор. Второй вариант более предпочтителен, т.к. он создает дополнительную тягу, повышающую производительность печного оборудования, а также защищает дымоход от попадания воды, снега, листьев и других засорений.

https://youtube.com/watch?v=S-LcJbn-xkk

Монтаж дымохода

При монтаже дымовыводящего канала, важно придерживаться определенных правил:

  1. Не стоит располагать конструкцию у наружной стены, так как система может промерзать, следовательно, тяга будет меньше, вызывая серьезные проблемы во время растопки.
  2. Труба собирается строго снизу вверх.
  3. Высота конструкции должна быть от 4 метров.
  4. Дымоотводящие трубы должны иметь кожух. Он обеспечивает защиту от пожаров в местах, где конструкция будет соприкасаться с воспламеняемыми элементами строения.
  5. Максимальная тяга обеспечивается трубой с круглым сечением.

Если в доме планируется монтировать несколько печей-каминов, то для каждой необходимо создавать дымоотводящую систему.

Правильно смонтированный дымоход поможет печи-камину нормально функционировать, экономя на горючем материале, предотвращая теплопотери.

Требования к дымоходу для печи камина

Первостепенная задача каждого типа дымоотвода – отведение отработанных продуктов горения в отопительном приборе или камине. Поэтому при самостоятельном монтаже стоит следовать техническим стандартам. Помните, что в процессе эксплуатации отопительного прибора происходит химическая реакция горения, в результате чего создаются новые агрессивные химикаты, вредные для здоровья. Следовательно, отводящая дымовая труба устанавливается по нормам. Этот аспект играет первостепенную роль при выборе материала для дымохода. Создаваемая конструкция должна справляться с высокими температурными колебаниями, обладать антикоррозийными свойствами, бороться с конденсатом водяных паров. Это главные критерии, по которым определяется проект будущей трубы для отвода дыма. Для монтажа дымоотвода используются прочные материалы. К таким относят: кирпич, оцинкованная труба, керамика, стекло, нержавеющая сталь.

Теплоизоляция


На рисунке представлена схема устройства дымохода камина.

Теплоизоляция дымохода проводится для минимизирования образования конденсата в дымоотводном канале, а также для предотвращения возгорания, вблизи расположенных от дымохода, конструкций (межэтажных перекрытий, кровельных опор).

В случае, когда в качестве дымохода для камина используется металлическая труба, то для утепления ее наружной части, можно прибегнуть к установке поверх ее трубы, имеющей больший диаметр, а в качестве прослойки будет использоваться специальный теплоизоляционный материал (например, пенопласт).

Требования к дымоходам

Ключевым требованием к устройству дымохода является правильный выбор сечения трубы и ее высоты

Другое важное условие – строго вертикальное расположение трубы и ее надежная герметизация, а при необходимости – теплоизоляция при установке рядом с несущей стеной

Требования к конструкции дымохода относятся как к внутренней его части, так и к наружной (той, где труба находится над поверхностью кровли).

К внутренней части конструкции предъявляются следующие требования:

  • материал трубы должен быть стойким к высоким температурам и коррозии;
  • конструкция должна быть строго герметичной по отношению к отработанным газам и продуктам сгорания;
  • трубу можно подсоединять только к одному камину или печному оборудованию (запрещается врезать в нее отвод вытяжной вентиляции и т.п.);
  • внутреннее сечение дымохода должно быть постоянным, без сужений и расширений;
  • диаметр трубы дымохода должен быть равным сечению дымовой трубы топки камина;
  • минимальная высота дымохода составляет 3,5-5 метра (в зависимости от высоты здания).

Для наружной части конструкции требования такие:

  • выход трубы дымохода над крышей желательно установить на уровне конька или рядом с ним;
  • высота наружной части трубы не должна быть меньше 50 см;
  • если расстояние от конька до дымохода больше, чем 1,5 м, то высота трубы должна быть равна высоте конька крыши.
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
