Преимущества и недостатки стального дымохода

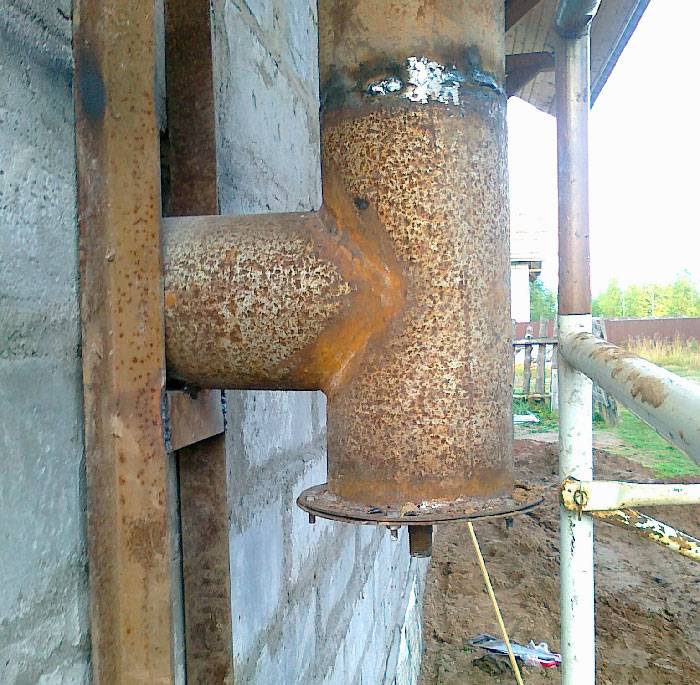

Внешний дымоход из стальной трубы
Дымоход из металла представляет собой вертикальную трубу цилиндрической формы, подсоединенную к патрубку отопительного оборудования. Для изготовления дымохода применяются трубы из нержавеющей и оцинкованной стали.
Для самостоятельного изготовления дымохода лучше использовать уже готовые изделия из нержавеющей стали. Такой материал имеет высокие антикоррозийные свойства и не боится высокой температуры, но его стоимость в несколько выше оцинковки. К примеру, труба из нержавейки диаметром 115×175 мм обойдется в 1500 рублей. Аналогичная труба из оцинкованного металла — в 1 тыс. рублей.
В свою очередь, трубы из оцинкованной стали приемлемый вариант, когда требуется соорудить дымоход, затратив минимальное количество средств. При монтаже требуется соблюдать аккуратность — любое повреждение оцинкованного покрытия приведет к образованию коррозии и снижению срока службы дымохода.
К достоинствам стальных дымоходов можно отнести:
- Сечение трубы — круглое сечение дымовой трубы является оптимальным, позволяя продуктам горения и газу беспрепятственно выходить наружу.
- Гладкость внутренней поверхности трубы — внутренние стенки дымового канала не имеют углов и лишних препятствий. Благодаря этому сажа и другие продукты горения меньше оседают на стенках.
- Универсальность — дымоход из стали подходит для большинства типов отопительного оборудования. При необходимости его можно установить даже в старый кирпичный дымоход, тем самый повысив срок его службы.
- Низкая стоимость — по сравнению с кирпичной конструкцией и системами из керамики стальной дымоход стоит в несколько раз дешевле. К тому же из-за своей формы его приходится реже чистить.
- Ремонтопригодность — средний срок службы дымоходов из нержавеющей стали не превышает 15–17 лет. При прогорании отдельного элемента можно выполнить быстрый ремонт дымохода, без разбора всей конструкции.
Среди существенных минусов стального дымохода можно выделить высокую теплопроводность металла, которая приводит к быстрому охлаждению выводимого дыма. Из-за этого при высоте трубы более 5 метров может наблюдаться существенная потеря тяги. Быстрое остывание продуктов горения создает разницу температур внизу и вверху трубы. Это приводит к образованию конденсата, снижающего эффективность работы отводящей системы.
Участок в месте подсоединения дымохода сильно нагревается, что может привести возгоранию прилегающих конструкций и материалов. Случайное прикосновение к такой трубе может вызвать серьезное поражение кожных покровов. Поэтому для решения этих проблем любой дымоход из стальных труб требуется утеплять и изолировать при помощи негорючих теплоизоляционных материалов.
Подготовительные работы
Схема внутреннего и внешнего дымохода из стальной трубы
Подготовительные работы перед монтажом дымохода из металлической или сэндвич-трубы включают в себя: составление схемы отводящей конструкции, расчет количества соединяемых элементов, просчет узлов соединения и сопряжений с перекрытиями. После выполнения данных условий можно переходить к закупке материала и монтажу конструкции.
В процессе подготовки следует учитывать следующие условия:
- Сборный дымоход внутри помещения должен идти вертикально вверх. Допускается отвод на угол не более 45º. При отводе по горизонтали максимальная длина трубы не более одного метра.
- Длина элемента, идущего от выходного патрубка печи или котла, должна быть не более одного метра. Для кирпичных печей в качестве соединительного элемента используется одностенная металлическая труба с водонагревательным бачком.
- Не допускается стыковка отдельных частей сэндвич-дымохода в месте межэтажного и чердачного перекрытия, а также в конструкции кровли.
- Места прохода трубы через межэтажное и чердачное перекрытие дополнительно защищаются металлическим коробом или специальным сэндвич-кольцом. Расстояние от внешней поверхности трубы до стенок короба — не менее 15–17 см. При отсутствии разделки расстояние увеличивают до 50 см.
- Прочистки и вентиляционные отверстия должны располагаться в нижней части дымохода (от патрубка печи до потолка парной). При выходе из межэтажного перекрытия дымоход направляется вертикально вверх. Допускается установка отвода при попадании трубы на несущую балку или другой элемент кровли.
- Для кровли из горючих материалов (рубероид, изоспан, стеклоизол) на конце дымового канала устанавливается дефлектор с мелкоячеистым искрогасителем.
В целях профилактики дымоход должен осматриваться один раз в полгода. При частом использовании отопительного оборудования чистка дымохода проводится не реже одного раза в квартал.
План действий по установке дымохода из стальной трубы своими руками
Дымоходы из стальной трубы своими руками сделать довольно легко, для этого не нужно быть профессионалами (как при кладке трубы дымохода из кирпича), достаточно изучить необходимую информацию и следовать четкому плану действий.
Но при этом все равно надо быть чрезвычайно внимательными и осторожными.
Ведь если вы проведете работу неправильно, в лучшем случае у вас возникнет задымление, а в худшем, вы можете вызвать пожар.
Современные дымоотводы представляют собой довольно сложные системы, которые нуждаются в тщательном отборе и качественном проведении монтажных работ.
На производительность всей конструкции при этом влияют главные факторы:
- уровень КПД котла;
- затрата топлива;
- экономичность;
- безопасность;
- сама печь.
Дымоход для частного дома или бани имеет крайне важное значение. При этом неважно, какой у вас стоит агрегат — газовый котел или печь буржуйка, из кирпича у вас дом или из дерева, без дымохода в любом случае не обойтись
При этом неважно, какой у вас стоит агрегат — газовый котел или печь буржуйка, из кирпича у вас дом или из дерева, без дымохода в любом случае не обойтись. Правильно поставленный дымоход из качественных материалов должен иметь следующие свойства: хорошую тягу, достаточную герметичность (благодаря которой не допускается утечка даже минимального количества угарного газа), отсутствие образований сажи и копоти
Правильно поставленный дымоход из качественных материалов должен иметь следующие свойства: хорошую тягу, достаточную герметичность (благодаря которой не допускается утечка даже минимального количества угарного газа), отсутствие образований сажи и копоти.
Всеми этими качествами обладают дымоотводы из нержавеющей стали.
Металлический сэндвич-дымоход своими руками
Достаточно часто применяются сэндвич трубы, поговорим, как своими руками их изготовить.
Положительные и отрицательные стороны
Сначала о плюсах: такие трубы достаточно легкие, подходят для всех отопительных систем, высоко прочны и устойчивы к коррозии, не сильно загрязняются и пожаробезопасны.
В минус идет то, что они дорогие и не слишком герметичны.
Необходимые материалы
Для установки такого дымохода вам понадобятся основные части:
- защитный грибок;
- два колена;
- защитный флюгер;
- тройник;
- конус свободного обтекания.
Дополнительно приготовьте: кронштейны, крепежи, муфты, хомуты, заглушку, огнестойкий герметик.
Схема монтажа
- Монтировать трубу начните с патрубка. Затем изолируйте потолок и место стыковки трубы и перекрытия.
- Затем сделайте разделку на крыше.
- Далее следуйте инструкции СНиП.
Совет по устройству внутренней трубы
Отдельно хотелось дать совет по монтажу внутренней трубы: вставляйте ее каждый модуль один в другой узкой стороной, чтобы она была герметична и плотно уложена. После этого наденьте наружный канал.
Стальной дымоход – минусы
Выбирая тематическую конструкцию, надо обратить внимание на некоторые недостатки:
- Ускоренный нагрев металла, из-за чего нагреваются контактирующие с ним материалы;
- Скопление конденсата, если труба не имеет горизонтального отвода.
Очевидно, что чертежи дымохода из металла обязывают прокладывать между трубой и смежными стройматериалами термостойкий изолятор. Также соседствующая со стальным дымоходом отделка должна быть жаростойкой.
Что касается конденсата, то он скапливается со временем. Для его слива в конструкции надо предусмотреть ревизионное дно. Уровень сажи зависит от качества покрытия дымохода. Оптимальный график чистки канала – два-три раза в год.
Основные ошибки при утеплении дымохода
Ошибки монтажа, которые влияют на отопительную систему, а также сокращают период ее эксплуатации.
- Не предусматривают окошки для очистки от сажи и конденсата.
- Неправильно собран вход и нахлест облицовки, при котором попадает влага, и разрушает металлические стенки.
- Внутри колпака от дождя скапливается конденсат, стекает по стенкам, угнетает тягу.
- Не сглажены углы 90° в составных «коленах», снижен уровень уклона выхода из котла.
- Недостаточный изоляционный слой.
Видео об основных ошибках, которые допускают при монтаже и утеплении дымохода из твердотопливного котла:
Правильный монтаж дымоходной трубы и ее утепления поможет сохранить тепло своего дома. Отопительная система будет эффективно работать.
Качественная теплоизоляция не позволит дымоходу разрушаться, пропускать угарный газ в помещение. Цена утеплителя зависит от характеристик и его производителя.
Не стоит покупать дешевые некачественные утеплители – это приведет к дополнительным тратам по демонтажу и ремонту дымохода.
Преимущества и недостатки сэндвич-дымохода
В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.
Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.
Среди достоинств подобных конструкций можно назвать:
- многозадачность – использовать такие трубы можно в постройках из любых материалов;
- занимают минимум пространства;
- удобство транспортирования;
- сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
- лаконичный и приятный внешний вид;
- противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
- имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
- благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
- сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.
А вот недостатков у подобных конструкций очень мало, хотя они все же есть:
- цена на сэндвич трубу довольно существенна;
- оптимальный срок службы таких изделий составляет всего около 15 лет.
Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.
Материалы и инструменты для изготовления дымохода
Прежде чем приступать к закупке деталей, крепежа и инструмента для выполнения этой работы, нужно определиться с конструкцией устройства и выполнить эскизный проект, неотъемлемой частью которого является материальная ведомость, где перечисляются все необходимые детали. Добавив в этот перечень стоимость материалов, получите смету расходов.
Перед строительством рекомендуется выполнить эскиз дымохода
Монтаж устройства производится снизу вверх, то есть от печи до оголовка, для чего понадобятся:
- переходное устройство из фитингов от печи к трубе, в зависимости от конструкции может понадобиться отвод;
- многослойная труба;
- шибер;
Шибер позволяет регулировать тягу
- огнеупорный материал для устройства прохода через потолочное перекрытие;
- пластины из оцинкованного листа, размером приблизительно 500х500 мм — для закрытия прохода;
- материалы для изоляции пересечения кровельного пирога, например, зонд для защиты снаружи;
- оголовок дымохода;
- хомуты для фиксации соединений из расчёта 1 шт. на каждый;
- кронштейны для крепления дымоходов к стенам (в зависимости от его конструкции);
- сборник для стекающего конденсата;
- высокотемпературный герметик для уплотнения стыков;
- трубы стальные из расчёта 1 шт. на метр дымохода;
- проволока нержавеющая на растяжки;
- винты, гвозди.
Перечень инструмента невелик и может выглядеть следующим образом:
- дрель со свёрлами по бетону и древесине;
- электролобзик;
- отвёртка или ключ гаечный для установки крепежа;
- пластиковые вставки (дюбеля) для крепления кронштейнов;
- молоток.
В зависимости от конструкции дымохода могут понадобиться и другие инструменты, это выяснится при составлении эскизного проекта.
Преимущества дымоходной трубы из стали
Трубы для дымохода изготавливают из металла, керамики и кирпича. Металлические трубы на данный момент пользуются наибольшим спросом. Из всех разновидностей этого материала рекомендуется выбрать сталь. Стальные трубы для дымоходов покрывают специальными растворами, которые делают материал устойчивым ко всем неблагоприятным воздействиям внутренней среды дымохода.
При выборе трубы необходимо учитывать параметры отопительных приборов и используемого топлива. Материал, из которого изготовлены трубы, должен выдерживать большую температуру, чем способно создать топливо.
При использовании некоторых видов отопительных приборов среди недоокисленных продуктов сгорания попадаются химически активные вещества. Они способны повредить дымоход, который недостаточно устойчив к химическим реагентам. Некоторые несгоревшие частицы способны воспламеняться, создавая искры. Потому материал, из которого изготовлена труба, должен быть огнеупорным.
Преимуществами стальных труб являются:
- Простота монтажа. Стальные трубы не требуют установки специального фундамента, для них не нужны сложные инженерные решения или специальные монтажные инструменты. Установить их можно самостоятельно без предварительной подготовки. Благодаря пластичности материала, можно создавать сложные технические конструкции.
- Небольшой вес. Легко транспортировать, поднимать и перемещать их можно самостоятельно без бригады рабочих, что также упрощает монтаж.
- Устойчивость к высоким температурам. Стальные изделия подходят для приборов, работающих на любом топливе. Они не плавятся при максимальных температурных нагрузках.
- Химическая инертность. Сталь не взаимодействует с химическими реагентами, которые могут образовываться в качестве недоокисленных продуктов сгорания. Эти вещества не способны её разрушить.
- Устойчивость к коррозии. Это преимущество касается труб, имеющих специальное покрытие и нержавеющей стали. Сам по себе материал быстро подвергается коррозии. Стоит учитывать, что помимо внутренней среды, на трубу дымохода воздействуют внешние неблагоприятные факторы, например, атмосферные осадки. Предпочтение следует отдавать трубам с покрытием.
- Гладкие внутренние стенки. На шероховатой поверхности оседают продукты горения, превращаясь в сажу, постепенно уменьшающую просвет. При этом снижается тяга в дымоходе. Стальные совершенно гладкие, риск оседания сажи на их поверхности минимальный.
Виды дымоходов
По признаку используемых комплектующих изделий эти устройства можно условно разделить следующим образом:
- одинарные;
- многослойные.
Материалы, применяемые для их изготовления, обладают особой прочностью, отличаются высокой коррозионной устойчивостью к кислотному конденсату. Чистая поверхность способствует полному удалению из дымового канала влаги и сажи.
Очень часто используются конструкции из одинарных труб. Такие технические решения применяются с целью адаптации старых дымоходов к новому отопительному оборудованию. Трубы для них делают квадратными, овальными или круглыми. Для их производства используется нержавеющая сталь аустенитного класса. Выпускаются также трубы эмалированные, но они не находят широкого применения, поскольку чувствительны к механическим воздействиям.
Одинарный дымоход нуждается в дополнительной защите
При монтаже одинарного дымохода следует руководствоваться правилом пожарной безопасности, которое требует расстояния до ближайшей стенки из горючих материалов не менее 1 м.
Двухслойные конструкции имеют свои преимущества. Теплоизоляционный слой между стенками такого дымохода позволяет уменьшить охлаждение внутренней трубы, в результате чего образуется меньше конденсата. Внутренняя труба изготавливается из высококачественной стали, поскольку конденсат имеет кислотную реакцию и другой материал, включая оцинкованную сталь, долго работать в таких условиях не сможет.
Двуслойный дымоход уже утеплён
Такие дымоходы размещают на расстоянии не менее 20 см от стенок из горючих материалов. Если этого избежать нельзя, то стену обшивают металлом с подложкой. Её делают из огнеупорного материала, например, асбестового листа.
По способу монтажа дымоходы бывают:
- Внутренними. Такая конструкция может подниматься от печи вертикально через внутренние перекрытия и кровельный пирог. Её основной недостаток — конденсат стекает непосредственно в топку, увеличивая его концентрацию в дымовых газах. Результатом может стать неприятный едкий запах в помещении и ускоренный износ дымохода.
- Наружными. При такой конструкции дымовая труба отводится от печи горизонтально через стену. Для этого применяются два колена, которые могут иметь угол поворота 30, 45, 60 или 90 градусов. При этом наружное имеет вид тройника, а внизу располагается ёмкость для сбора конденсата. Установка вертикальной части дымохода производится параллельно стене, труба крепится к ней при помощи кронштейнов и хомутов.
Комплектующие изделия
Собрать дымоход без использования фитингов невозможно. Они предназначены для:
- выполнения обводов инженерных систем;
- изменения направления трубопровода;
- перехода на другой диаметр;
- регулировки тяги;
- сбора конденсата;
- защиты верхнего конца от атмосферных осадков, листьев, мусора и гнездования птиц.
Доборные элементы для сборки дымохода из труб обязательно должны быть использованы
Используя эти элементы конструкции, можно своими руками собрать дымоход любой конфигурации. Допустимой является длина горизонтальных участков не более 1 м, в противном случае тяга будет сильно ослаблена.
Этапы строительства классического дымохода
Наличие кирпичного дымохода следует предусматривать еще во время проектирования бани. Печка должна быть кирпичной и обязательно на отдельном бетонном фундаменте.
Банная печь на этапе возведения топки
Для большинства банных печей достаточно канала 250×120 мм, это стандартные размеры красного кирпича. Для кладки дымохода потребуются специальные кирпичи в половину стандартной, их можно купить готовыми или состоятельно обрезать болгаркой с алмазным диском.
Толщина раствора не более 1 см, чем толще раствор – тем больше риски его растрескивания во время теплового расширения. Не рекомендуем делать такой сложный дымоход для металлической печи, для нее достаточно установить трубу.
Шаг 1. Приготовьте кирпичи, инструменты и раствор. Снимите размеры до шибера и распушки.
Шаг 2. Начинайте кладку снизу дымохода от печки, каждый ряд проверяйте уровнем по всем четырем плоскостям. Через три-четыре ряда очищайте канал от излишков раствора.
Вид канала
Контроль вертикальности
Шаг 3. В месте установки шибера закрепите рамку. Установка рамки не должна нарушать положение верхней плоскости кирпичей, для этого нужно в них выбрать углубление по размерам рамки шибера.
Шаг 4. Продолжайте кладку до начала устройства распушки. Подсчитайте количество рядов, которые придется класть до выхода распушки на нужные размеры. При этом имейте в виду, что за один ряд периметр дымохода увеличивается на четверть ширины кирпича. Распушка должна плотно примыкать к потолочным балкам. Если они находятся на большом расстоянии от дымохода, необходимо сделать специальные упорные рамочные конструкции.
Распушка
Шаг 5. Выкладывайте распушку согласно схеме. Имейте в виду, что это лишь принципиальная схема, конкретное количество рядов кирпичей для выхода на максимальную ширину распушки зависит от конструкции бани. Необязательно делать распушку квадратного профиля, можете выкладывать прямоугольную.
На фото – распушка
Шаг 6. Постепенно за то же количество рядов переходите с распушки к размерам дымохода, подтягивайте его к крыше.
Шаг 7. На нижнем уровне крыши начинайте класть выдру. Этот элемент дымохода сложнее распушки, увеличение ширины дымохода должно происходить постепенно с учетом наклона скатов. Настоятельно рекомендуем для повышения устойчивости конструкции во время кладки вмуровать в выдру металлические пластины и прикрепить их к стропильной системе.
Выдра
Торцы кирпичей нужно подрезать, это уменьшит величину зазора межу кровельным покрытием и выдрой. Если подрезать не хочется – советуем между нижней частью выдры и кровельным покрытием установить металлические листы для предупреждения попадания на стропильную систему и чердак атмосферных осадков.
Сейчас читают
Расшивка прохода кирпичной трубы. Распушка

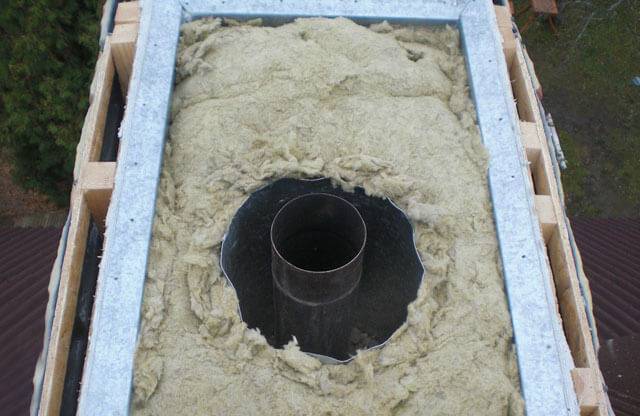

Проход трубы через потолок
Шаг 8. Кладка оголовка. Чисто декоративный элемент, внешний периметр дымохода увеличьте на четверть кирпича. Оголовок один ряд и сразу после него финишный. В финишный ряд рекомендуем вмуровать металлическую сетку от птиц. Сверху на дымоходе дюбелями закрепите защитный колпак.
Оголовок трубы
Дайте два-три дня на просушку, а потом начинайте первую протопку печи. Не пугайтесь, если вначале протопки тяга будет маленькой или вообще отсутствовать, со временем все встанет на свои места.
Проведение дымохода сквозь стену и перекрытия своими руками
Вывести дымовую трубу наружу можно только сквозь крышу или стену, причем каждый из способов имеет свои особенности.
Если труба будет проходить сквозь стену, под нее нужно прорезать проем немного большего сечения, чем параметры трубы. Данный зазор позволит дополнительно вставить в стену защитную гильзу, которая предотвратит разрушение стены из-за перегрева.
Слишком длинный дымоход для надежности нужно будет зафиксировать на стене кронштейнами, причем не только изнутри, но и снаружи. Это позволит ей не прогибаться от порывов ветра и интенсивных осадков.
А в тех случаях, когда проход дымохода будет осуществляться через потолочные перекрытия и крышу, в первую очередь следует подумать об их термоизоляции, а также о том, чем обмотать металлическую трубу дымохода
Это очень важно, поскольку начальный участок дымовой трубы, примыкающий к печи или котлу, нагревается очень сильно. Причем в случае с банной печью это явление носит периодический характер, а вот в жилом доме зимой котел эксплуатируется постоянно.
Понятие
Монтаж шибера сэндвич трубы на печь
Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ. С целью упрощения монтажа применяются различные вспомогательные детали:
- хомуты,
- отводы,
- прямые элементы,
- тройники.
Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер. Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр. Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом. С целью прочного соединения деталей дымохода применяют хомуты.
Варианты расположения сэндвич- дымоходов
Основные приемы сборки
Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.
Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.
Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов: • тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода; • стартовый адаптер служит для перехода с одностенной трубы в сэндвич; • шибер служит для регулировки тяги в трубе дымохода; • конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения; • проходной узел для потолка служит для прохода через потолочные перекрытия; • мастер-флеш служит для герметизации прохода дымохода через потолок и чердак; • оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.
Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )
Преимущества и недостатки труб из оцинковки
К достоинствам дымоходной оцинкованной трубы пользователи относят:
- длительную невосприимчивость коррозии,
- быстрый прогрев дымоотвода и, как следствие, обеспечение хорошей тяги,
- простой метод монтажной сборки,
- гладкую поверхность внутри канала, что не дает возможности задерживаться на стенках саже,
- возможность вывода отвода через стену здания.
Недостатки:
- малый срок службы одностенного отвода,
- при обрезке изделия, линии среза через короткое время начинают ржаветь,
- мелкие повреждения приводят к разрушению защитного слоя,
- образование большого количества конденсата.
