Описание дымохода из нержавеющей стали
Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.
Виды труб из нержавейки
Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:
- однослойное стальное изделие;
- нержавеющая гофрированная труба;
- двухконтурная конструкция из нержавеющего металла (сэндвич-труба).
Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.
Дымоход из однослойной нержавеющей стали требует тщательного утепления дома
О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.
Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома
Гофрированная нержавеющая труба
На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.
Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала
Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.
Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы
Таблица: технические параметры гофрированной трубы из нержавейки
| Характеристики | Показатели |
| Рабочая температура | От -50 до +110 ºС |
| Давление при рабочей температуре в + 110 ºС | 15 бар |
| Радиус изгиба | 2,5–15 см |
| Теплопроводность | 17 Вт/м*К |
| Коэффициент шероховатости поверхности | 0,008 |
Последняя характеристика означает, что внутренние стенки изделия очень гладкие и поэтому защищены от излишнего загрязнения.
Преимущества применения гофрированного нержавеющего дымохода
Дымоход из гофрированной нержавеющей стали заслужил хорошую репутацию, потому что:
- просто устанавливается и не требует использования особого строительного инструмента;
- добросовестно служит в течение 30 лет;
- обладает прекрасной гибкостью и стойкостью по отношению к вибрации;
- не ржавеет и не покрывается плесенью;
- относительно мало весит;
- не повреждается из-за гидравлических ударов;
- выдерживает воздействие низких температур.
Диаметр и стандарты труб из нержавейки
Стальные нержавеющие трубы отличаются размерами. Неодинаковыми могут быть величина условного прохода, наружный диаметр и толщина стенок трубопровода.
Трубы из нержавеющей стали выпускаются в широком ассортименте типоразмеров
Таблица: параметры нержавеющих стальных труб
| Проход, мм | Наружный диаметр, мм | Толщина стенок, мм | Масса трубы длиной 1 м, кг | ||
| Стандартные трубы | Усиленные трубы | Стандартные трубы | Усиленные трубы | ||
| 10 | 17 | 2,2 | 2,8 | 0,61 | 0,74 |
| 15 | 21,3 | 2,8 | 3,2 | 1,28 | 1,43 |
| 20 | 26,8 | 2,8 | 3,2 | 1,66 | 1,86 |
| 25 | 33,5 | 3,2 | 4 | 2,39 | 2,91 |
| 32 | 42,3 | 3,3 | 4 | 3,09 | 3,78 |
| 40 | 48 | 3,5 | 4 | 3,84 | 4,34 |
| 50 | 60 | 3,5 | 4,5 | 4,88 | 6,16 |
| 65 | 75,5 | 4 | 4,5 | 4,88 | 6,16 |
| 80 | 88,5 | 4 | 4,5 | 8,34 | 9,32 |
| 100 | 114 | 4,5 | 5 | 12,15 | 13,44 |
| 125 | 140 | 4,5 | 5,5 | 15,04 | 18,24 |
| 150 | 165 | 4,5 | 5,5 | 17,81 | 21,63 |
Стальной дымоход – установка
Установка тематического изделия не требует особых навыков. Однако соблюсти некоторые моменты придется:
- Во-первых, труба должна быть обмотана термостойким слоем, чтобы окружающие материалы не нагревались;
- Во-вторых, располагать стальной дымоход необходимо как можно дальше от элетросети и газовой трубы;
- В-третьих, глубина врезания одного трубного отрезка в другой должна равняться радиусу наружного сечения изделия;
- В-четвертых, готовый дымоотвод должен идти равномерно, т.е. без сужения.
Верх трубы должен иметь оголовок, чтобы гасить искры. Обязателен конус для защиты отверстия от осадков.
Выбор изоляционных материалов
Итак, как правильно установить печь в доме с дымоходом через стенууже понятно, поэтому нужно рассмотреть вопрос об утеплении наружной части конструкции. Если используется сэндвич-система, то эту процедуру можно не проводить (кроме места прохода элемента сквозь стену). Утеплитель должен быть огнеупорным. Разрешено применять такие материалы:
Каменная вата. Это оптимальный вариант для деревянного дома. Материал прост в использовании, не содержит вредных веществ, не горит и не тлеет. Вата не только не горит, но и предотвращает распространение открытого пламени.
Утепление конструкции на улице Источник teplo.guru
- Асбест. Многие мастера отказываются от его использования. В составе материала присутствуют токсические вещества-канцерогены. Однако, он обладает высокими изоляционными качествами и никак не контактирует с человеком.
- Суперсил. Современный утеплитель, который не горит, обеспечивает хорошую изоляцию. Недостатком материала считается его высокая стоимость.
- Базальтовый картон. Для него характерен длительный срок эксплуатации. Изолятор относительно дешёвый, устойчивый к воздействию высокой температуры. В составе материала нет токсичных веществ, а по качествам он лучше минеральной ваты.
Утеплённая конструкция может выглядеть не очень презентабельно, но без этого этапа не обойтись. Без утепления внутри конструкции будет собираться конденсат. Он не только ухудшит влагу, но и будет негативно воздействовать на металл.
Правила устройства дымохода, условия его монтажа
Для безопасной эксплуатации отопительного агрегата, работающего на газе, требуется не только хорошая вентиляция в помещении, но и постоянное удаление продуктов горения топлива. Для этой цели предназначены дымоходные трубы, изготовленные по определённым правилам.
Внимание! В правилах устройства дымохода указана недопустимость его подключения к вентиляционному каналу. Причины такого запрета очевидны
Во-первых, вентиляция предназначена для обеспечения постоянной циркуляции воздуха
Причины такого запрета очевидны. Во-первых, вентиляция предназначена для обеспечения постоянной циркуляции воздуха.
Во-вторых, он не может обеспечить эффективной тяги, тем самым не позволяя полностью использовать мощность котельного оборудования.
К устройству дымохода также предъявляются определённые требования. Они затрагивают как его конструкцию, так и материал её изготовления.
Вне зависимости от расположения выхода дымохода (через крышу или сквозь стену), он изготовляется из металлической трубы круглой формы. Использование труб, имеющих другое сечение, не допускается. При производстве дымохода применяется нержавеющая или углеродистая листовая сталь.
При монтаже дымохода необходимо соблюдать следующие требования:
- диаметр вытяжного отверстия трубы выбирается большего размера, чем у патрубка котла;
- на протяжении длины дымохода допускается не более трёх изгибов;
- металлическую трубу дымохода разрешается дополнить асбестобетонной трубой, но допустимое расстояние от неё до дымоходного патрубка не менее 500 мм;
- высота дымоходной трубы зависит от формы кровли и места её монтажа, определяется установленными нормативами;
- устанавливать защитный колпак на дымоход запрещается.
Требования к монтажу классического дымохода актуальны для напольных моделей, оснащённых открытой камерой сгорания. Для их установки чаще всего используется отдельное помещение. Большинство проблем, связанных с монтажом дымохода, отпадают при приобретении настенной модели котла.
Для неё используется более современный способ вывода продуктов сгорания — монтаж коаксиального дымохода. Он монтируется во внешней стене и выполняет одновременно две задачи — удаляет полученные при горении газа отходы и подаёт воздух, необходимый для работы горелки.
Фото 3. Коаксиальный дымоход для газового котла. Изделие состоит из нескольких частей, оно расположено горизонтально.
Как установить?
В соответствии с общими правила монтажа дымоходов из нержавеющей стали, производить установку следует снизу-вверх. Это означает, что сперва крепят ту часть дымохода, которая крепится к отопительному устройству и только после переходят к остальным элементам конструкции.
Затем производят фиксацию каждой из труб.
Они монтируются следующим образом: сторона меньшего диаметра крепится в трубу большего диаметра. Такой метод формирования конструкции позволит избежать попадание во внутреннюю полость дымохода влаги и грязи. Читайте обзор характеристик дымохода из оцинкованной стали на этой странице.
Внимание! Максимальная глубина области крепления – это 0,5 наружного диаметра трубы из нержавеющей стали. Максимальный размер одного элемента «магистрали» не может превышать полутора метра
Максимальный размер одного элемента «магистрали» не может превышать полутора метра.
На стыках изделия следует использовать хомуты из латуни или нержавейки. Для того, чтобы зафиксировать устройство следует использовать специальные кронштейны и болты с маркировкой М10 и М8.
Внимание! Все составляющие конструкции ни в коем случае не должны взаимодействовать с газовыми трубами и системой электропроводки. Чтобы ухаживать за дымоходом из нержавеющей стали, необходимо произвести монтаж небольшой дверцы в самом низу устройства
Чтобы ухаживать за дымоходом из нержавеющей стали, необходимо произвести монтаж небольшой дверцы в самом низу устройства.
Для того чтобы максимально упростить весь процесс установки дымохода из нержавеющей стали, следует заранее подготовить проект-схему. Ко всему прочему такой чертеж позволить сориентировать владельца строения относительно габаритных размеров всей конструкции и определиться с количеством всех составляющих частей устройства.
Совет: приобретать материал следует на 30% больше, потому как в процессе установки будет тяжело отвлекаться от работы. Она требует собранности и внимательности.
В том случае, если какие-то элементы будут немного выше или длиннее – их можно будет немного сократить. Если же крепежный элемент по какой-то причине выйдет из строя, то не нужно будет бежать в магазин «за добавкой». Читайте обзор дымоходов из нержавеющей стали.
Для проведения монтажных работ в отношении дымоходов из нержавеющей стали, необходимо следовать инструкции и использовать высококачественные крепежные элементы. В том случае, если собственного опыта для установки такого дымохода недостаточно, то можно воспользоваться видеоматериалом, представленном ниже:

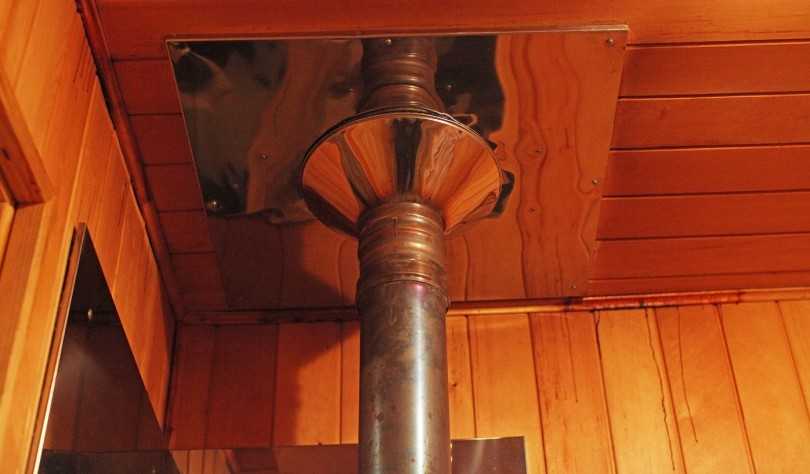

Установка дымохода из нержавейки с проходом через потолок и кровлю
По мнению опытных специалистов, в том случае если даже после изучения материала и советов мастеров уверенности в собственных силах не прибавилось, стоит воспользоваться услугами специалистов. Только так можно будет сэкономить собственное время и финансовые средства.
Из чего состоит стандартный дымоход?
На самом деле в конструкции очень много различных элементов, некоторые влияют напрямую, часть из них только сопутствующие, как например, хомуты, крепления и тому подобное. Однако многие думают, что в самой простой конфигурации канала, можно обойтись без некоторых частей. Это заблуждение, ведь спустя время, отсутствие любого элемента даст о себе знать. Без банальных хомутов не обойтись, одного герметика мало, да и скреплениями дела обстоят точно также. Так из чего состоит правильный дымоход?
- Колена. Они нужны всегда, ведь правильный дымоход может и не пойти по прямой, нужен поворот, изгиб, а без этого приспособления никуда.
- Тройник. Некоторые строители включают их в одну графу с коленом, однако это не верно. Тройник это полноценный элемент конструкции, который может включать выходы для более чем двух патрубков, имея при этом специальный профилактический люк, как правило, правильный канал этим и отличается.
- Проходной патрубок, незаменимый элемент для преодоления перекрытий и стен, особенно в деревянных строениях.
- Кронштейны, хомуты, что это и зачем, разобрали выше.
- Разделка кровли – полноценный элемент системы, который позволяет провести герметичную проводку и сделать дымоход правильным и надежным.
Элементы дымохода
Кирпичный дымоход собственноручно
Перед тем как приступать к строительству дымохода своими руками, нужно быть точно уверенным в своих силах и возможностях, лучше заранее проконсультироваться со специалистом или даже полностью поручить ему работу.
Подготовка к работе заключается в составлении подробного чертежа дымохода, во многом выбор подходящей схемы будет зависеть от типа устройства камина или печи:
- дровяным моделям достаточно сделать кирпичную кладку своими руками или двойной вариант из кладки с внутренней металлической трубой
- работающим на газе моделям понадобится изоляционная, кислостойкая стальная или керамическая труба, которую помещают внутрь кладки.
Необходимо определить место расположения камина согласно требованиям (желательно возле несущей стены или стен из негорючего материала).
Важно установить температуру отходящих газов. Дымовая труба из кирпича прослужит дольше, если температура отходящих газов будет высокой, поэтому она идеально подойдет для вариантов отопления частного дома твердым топливом
Низкие температуры приведут к образованию конденсата на стенках дымоотвода.
Далее рассчитываются все размеры и расстояния до ближайших построек или легковозгораемых объектов
Также важно правильно подготовить качественные материалы (кирпич, цемент, песок), инструменты и оборудование
Установка дымоотвода из трубы
Выбор типа стальной дымовой трубы зависит только от индивидуальных предпочтений хозяев и особенностей котла или печи.
Как бы то ни было, при самостоятельной установке дымоотводящей трубы из нержавеющей стали следует учитывать ряд правил:
Сборку конструкции нужно начинать с нижнего звена, постепенно поднимаясь вверх
Обратите внимание, что верхние участки должны плотно стыковаться с нижними, а зазоры нужно загерметизировать огнестойкими герметиками, рассчитанными на температуру до 1000 ℃.
Чтобы сократить теплопотери, дымовую трубу следует обернуть изоляционным материалом.
В тех случаях, когда у здания изготовлена крыша из горючих материалов, в обязательном порядке нужен искроуловитель.. Стоит отметить, что все эти манипуляции покажутся пустяками по сравнению с процессом проведения дымохода наружу сквозь стену или крышу частного дома или бани.
Стоит отметить, что все эти манипуляции покажутся пустяками по сравнению с процессом проведения дымохода наружу сквозь стену или крышу частного дома или бани.
Разновидности труб
Нержавеющая сталь используется для изготовления трех разновидностей дымоходных труб, каждая из которых имеет свою специфику применения
Это важно учитывать, выбирая вариант для жилого дома, бани или иной постройки. Производители предлагают следующие виды конструкций:
- одностенные (однослойные);
- гофрированные;
- сэндвич-трубы.
Рассмотрим подробнее, какая труба из нержавеющей стали для дымохода будет уместнее для использования в тех или иных условиях.
Одностенные трубы
Однослойные системы изготавливаются из нержавеющего стального листа толщиной от 0,6 до 2 мм. Вариант характеризуется невысокой ценой, но сфера применения такой трубы ограничена.
Устанавливать ее допускается только внутри теплого помещения, а наружную часть дымохода следует утеплить. Это связано с тем, что контакт разогретого металла с холодным воздухом приводит к повышенному образованию конденсата. Это снижает КПД отопительного агрегата, влечет за собой перерасход топлива, снижает срок службы печи или котла.
Одностенные трубы
Стальные одностенные трубы чаще всего применяют для обустройства гильзы при модернизации кирпичных дымовых каналов. Гильзование продлевает срок службы кирпичного дымохода благодаря защите от разрушительного конденсата, снижает потребность в обслуживании, так как на стенках не нарастает сажа. Производители предлагают однослойные трубы из нержавейки разных размеров, круглого и овального сечения, что позволяет подобрать оптимальный вариант для конкретного кирпичного дымохода.
Однослойная труба также может быть использована в комплексе с водяной системой отопления небольшого помещения – гаража, мастерской, моечного отделения бани. В этом случае на дымоходную трубу монтируют водяную рубашку, к которой подсоединяются трубы подачи и обратки. Также тепловую энергию отходящих дымовых газов можно использовать для отопления компактного помещения, если провести однослойную трубу под наклоном вдоль длинной стены.
Установка дымохода из однослойной трубы из нержавейки требует строгого соблюдения правил пожарной безопасности при обустройстве узлов прохода через перекрытия и крышу. Возгорание сажи в трубе (особенно при использовании твердотопливной печи) способно раскалить металл до критических температур и привести к возгоранию деревянных конструкций.
Гофрированные трубы
Гофрированная труба из нержавейки рассчитана на монтаж криволинейных переходов, если выходной патрубок котла или печи расположен в стороне от вертикального канала дымохода. Также при гильзовании кирпичного дымохода гофрированная труба может применяться внутри конструкции, имеющей изгибы.
Гофрированные трубы
Необходимо выбрать качественную гофротрубу из нержавеющей стали, способной выдержать нагрев до 900 °С. Гофрированные элементы используются внутри и снаружи здания, но во втором случае они требуют утепления, чтобы избежать образования конденсата из-за контакта металла с холодным воздухом.

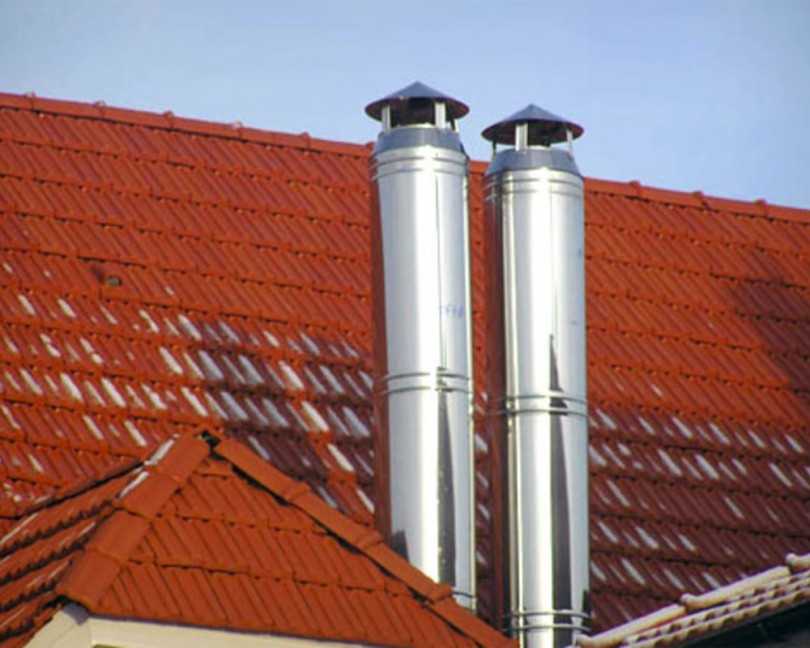

Сэндвич-системы
Двухслойная труба, представляющая собой сэндвич с негорючим теплоизолятором между металлическими оболочками из нержавеющей стали, выпускается в виде прямых и фасонных элементов для сборки дымохода любой конфигурации. За счет термоизоляционного слоя это наиболее практичный вариант дымоотводного канала, поскольку:
- обеспечивается повышенная безопасность (внешние стенки системы не нагреваются до опасных температур, сам теплоизолятор устойчив к воспламенению);
- позволяет устанавливать дымоход снаружи здания;
- образуется минимум конденсата (внутренняя труба, по которой движутся продукты сгорания, не контактирует с холодным воздухом);
- нет лишних теплопотерь, что позволяет отопительному агрегату работать в оптимальном режиме, без перерасхода топлива;
- система монтируется быстро и без хлопот по утеплению трубы.
Сэндвич системы
Сэндвич-трубы универсальны, их используют для установки на газовый или твердотопливный котел, камины и печи любого типа.
Модели и заводы-изготовители
Подобрать качественное изделие – дело хлопотное и непростое. Можно купить для отопления недорогую дровяную печь длительного горения и пользоваться ей не один десяток лет с удовольствием
Важно четко понимать, что и для чего вам нужно, точно рассчитать мощность установки, выяснить ее автономность и другие технические особенности. Тогда приобретение на 100% будет вас радовать и приносить максимальную пользу. Ниже представлены самые популярные разновидности агрегатов от ведущих производителей отрасли
Ниже представлены самые популярные разновидности агрегатов от ведущих производителей отрасли.
Булерьян
Обогреватели с колоритным названием берут свое начало из далекой Канады. Они отличаются надежностью и высокой теплоотдачей. Представляют из себя стальную топку цилиндрической формы с толщиной стенки от 6 мм. Дверца загрузочной камеры расположена с торцевой стороны, что упрощает закладку дров. Вдоль корпуса предусмотрены трубы для конвекции теплых воздушных масс.
Конструктивно прибор разделен на две части, в первую половину загружаются топливные брикеты, а во второй сжигается выделяемая пиролизная газовая смесь. Отверстие для подключения дымаря находится на противоположной створке загрузки стороне.
Печи Бутакова
Подобные теплогенераторы предназначены не только для отопления жилых домов в лютые морозы, но и для обогрева бань.
Существует несколько разновидностей этого оборудования, которые отличаются по эксплуатационным характеристикам. Модель под громким названием «Студент» обладает запасом мощности в 9 кВт при весе в 70 кг и обеспечивает отличный прогрев до 150 кубометров пространства. Самый мощный аппарат носит имя «Академик» – при массе в 300 кг, он прекрасно отапливает помещения до 1200 м3. Также разработаны и промежуточные линейки – «Доцент», «Инженер» и «Профессор», которые способны обогреть здания с объемом от 250 до 1 тыс. м3.
Бренеран
Печь долгого горения на дровах от отечественного производителя является улучшенным аналогом канадского оборудования со схожим названием. Изготавливается она на современных высокотехнологичных производственных линиях, согласно всем существующим международным стандартам качества и безопасности. Модельный ряд именуется аббревиатурой АОТ с числовым порядковым номером. Чем меньше индекс, тем меньший вес агрегата и его функциональные возможности. От мощности прибора напрямую зависит пространственный объем, который он может отопить. Так установка на 6 кВт справляется с обогревом площади в 56 м2, на 35 кВт способна прогреть до 260 м2.
Часть моделей оснащены выходами с подключением водяного контура и красивыми дверцами из огнеупорного стекла. К минусу «Бренерана» относят большую вероятность попадания влаги в комнату, где расположена печка. Это обуславливается недостаточной герметичностью соединительного узла дымохода.
Теплодар
Печь отменного качества от российского производителя разработана для отопления дома в условиях наших суровых зим. Приборы от этой торговой марки отличаются компактными размерами, прекрасным КПД и относительно малым весом.
В линейке представлено множество разноформатных вариаций:
- «Вертикаль» – обогреватель, оснащенный поверхностью для готовки пищи.
- «Матрица-200» – способна отопить комнаты площадью до 200 м2.
- «Сибирь» – прогревает гораздо меньшее пространство, но намного быстрее своих аналогов.
Везувий
Хорошая, компактная установка российского изготовления предназначена для дачи, гаража, бани, других хозяйственных и жилых построек. Подбирается теплообменник исходя из технических параметров отапливаемых помещений.
Термофор
Конструкторская разработка отечественной компании включает несколько изделий с весьма колоритными названиями. Компактность и высокая производительность при экономном расходе топлива обеспечивает популярность прибора среди населения. В зависимости от типа агрегат способен обогреть пространство объемом от 55 до 255 м3.
Ермак
Надежная установка отличается миниатюрными габаритами, малым весом, отличной производительностью тепла. Котлы прекрасно себя зарекомендовали, могут монтироваться как в хозяйственных, так и в жилых строениях.
Бахта
Это отопительно-варочная печь-камин, изготовленная из долговечного и жаропрочного чугуна марки ЧХ-1. Высокое качество отопительного аппарата, многофункциональность, износостойкость и внешняя привлекательность – основные его преимущества.
Подготовительные работы
Схема внутреннего и внешнего дымохода из стальной трубы
Подготовительные работы перед монтажом дымохода из металлической или сэндвич-трубы включают в себя: составление схемы отводящей конструкции, расчет количества соединяемых элементов, просчет узлов соединения и сопряжений с перекрытиями. После выполнения данных условий можно переходить к закупке материала и монтажу конструкции.
В процессе подготовки следует учитывать следующие условия:
- Сборный дымоход внутри помещения должен идти вертикально вверх. Допускается отвод на угол не более 45º. При отводе по горизонтали максимальная длина трубы не более одного метра.
- Длина элемента, идущего от выходного патрубка печи или котла, должна быть не более одного метра. Для кирпичных печей в качестве соединительного элемента используется одностенная металлическая труба с водонагревательным бачком.
- Не допускается стыковка отдельных частей сэндвич-дымохода в месте межэтажного и чердачного перекрытия, а также в конструкции кровли.
- Места прохода трубы через межэтажное и чердачное перекрытие дополнительно защищаются металлическим коробом или специальным сэндвич-кольцом. Расстояние от внешней поверхности трубы до стенок короба — не менее 15–17 см. При отсутствии разделки расстояние увеличивают до 50 см.
- Прочистки и вентиляционные отверстия должны располагаться в нижней части дымохода (от патрубка печи до потолка парной). При выходе из межэтажного перекрытия дымоход направляется вертикально вверх. Допускается установка отвода при попадании трубы на несущую балку или другой элемент кровли.
- Для кровли из горючих материалов (рубероид, изоспан, стеклоизол) на конце дымового канала устанавливается дефлектор с мелкоячеистым искрогасителем.
В целях профилактики дымоход должен осматриваться один раз в полгода. При частом использовании отопительного оборудования чистка дымохода проводится не реже одного раза в квартал.
Монтаж дымохода
Правила монтажа дымохода требуют начинать обязательно снизу – это позволит исправить погрешности конструкции при выводе. Внутренняя труба вставляется в предыдущий сегмент, наружный контур надевается сверху – так конденсат не попадёт на утеплитель в контуре. Места соединений должны быть вне толщи перекрытия. Трубы крепятся к тройникам и отводам хомутами, тройник обычно укрепляется опорным кронштейном. К стене крепить каждые 2 метра без прогибов дымохода. Монтировать так, чтобы дымовой канал не соприкасался с важными коммуникационными элементами, особенно с электропроводкой и газовыми трубами. При выпуске через кровлю требуется отступ (15 см для труб без изоляции, 30 для изолированных). Горизонтальные сектора – не длиннее 1 метра.
Некоторые виды кровли – в особенности, деревянная – сделаны из горючих материалов и требуют установки искроуловителя из железной сетки фактурой 5х5 мм. Установка дымохода на крыше зависит от близости конька и рассчитывается следующим образом:
- Меньше 1,5 м до конька = 0,5 м высотой;
- 1,5 – 3 м до конька = высота по линии конька;
- Больше 3 м = высота по линии уклона 10 градусов от конька.
Что выбрать?
Выбрать материал изготовления можно из четырёх наиболее распространённых видов – кирпич, сталь, керамика и коаксиальный. Вопрос не только в личных пожеланиях, но и в оборудовании. Учитывается «рабочая обстановка» — температура и давление газов при сгорании, тип топлива, расстояние от конструкции и т.д. Если используются 2 разных котла, дымоход изготавливается с расчётом на максимальную нагрузку.
Кирпичный — эконом-вариант. Используется только для твёрдого топлива – высокую температуру от него кирпич выдержит легко, более того – «лоялен» к скоплениям сажи. Не подходит для газа, жидкого топлива, пиролизов и пеллетов – они дают низкую температуру и неизбежно появится конденсат, разрушающий кладку. Хотя можно вставить стальной вкладыш – и топить газом. Внутренняя штукатурка не нужна, но кладка имеет шов 1 см. В помещении необходим известковый раствор, верхняя часть покрывается обычным бетоном. Из-за высокой нагрузки на стены и основание дома лучше сделать под такой дымоход фундамент. Со временем он разрушается от конденсата и быстро обрастает сажей.
Керамический. Для газа, жидкого топлива, пиролизов и пеллетов. Прочный, не коррозирует, долговечный, но устанавливать надо аккуратно и с поправками от производителя. Лучше посоветоваться с профессионалами как правильно смонтировать дымоход, или доверить им работу. По факту – уже готовая модульная конструкция. Кислоустойчив, стенки плоские и не скапливают сажу. Как и кирпичный, требует фундамента для опоры.
Стальной. Лёгкий, недорогой, просто устанавливается, эффективно отводит газы. Лучший выбор для помещений без дымоходного канала. Не столь долговечен, как керамический, но разница в сроке службы не принципиальна. Не подходит для высоких температур, легко теплоизолируется (в особенности – базальтовой ватой). Гладкая поверхность не скапливает сажу.
Коаксиальный. Лучший вариант для деревянных домов и котлов закрытого типа. Располагается как вертикально, так и горизонтально (в этом случае – с уклоном от скопления конденсата). Необходима хорошая герметизация от утечки газов и дополнительная защита от мусора снаружи. Работает не только как газоотвод, но и как канал подачи воздуха для горения. Если позволяет расположение котла – выводится в ближайшую стену. Схема монтажа дымохода зависит от планировки дома.
Ставка на дымоход в виде стальной трубы
Почему именно стальной? Прежде чем разбирать особенности такого дымохода, полезно вкратце рассмотреть все виды тематической конструкции:
- Кирпичные дымоходы – долго сохраняют тепло, хорошо выводят дым, но требуют устойчивого фундамента и трудно возводятся;
- Керамические дымоходы – достаточно надежные, но дорого обходятся из-за использования огнеупорной профильной керамики и асбестоцементной или полимерной трубы;
- Металлические дымоходы – легко возводятся, долговечны и просты в эксплуатации.
Поэтому думая, как возвести дымоход из кирпича своими руками, надо принимать в расчет затраты на организацию дополнительного фундамента, транспортировку кирпича и т.д.
Способы вывода дымохода
Основная задача дымохода – отведение дыма за пределы дома, которое можно организовать несколькими способами. Выбор места врезки трубы зависит от расположения отопительного прибора, свободной площади и типа дымохода. Используют следующие варианты размещения трубы:
Внешнее. Внешнее размещение в России используется еще достаточно редко, его применяют, если в частном доме устанавливают отопительный прибор, который не был предусмотрен при проектировании. Устройство внешнего дымохода заключается в выведении трубы на улице через стену, прилежащую к отопительному прибору. От места вывода труба поднимается вверх до высоты конька или выше, чтобы обеспечить хорошую тягу. Правильно размещать внешнюю трубу на расстоянии не менее 0,5 м от края крыши, чтобы предотвратить возгорание. Достоинство такого варианта в экономии места в доме, за счет выноса коммуникаций за его пределы.
- Внутреннее. Труба на крыше – верный признак внутреннего дымохода. Его устройство имеет идеальный вертикальный вид, поднимаясь к кровле прямо над отопительным прибором. Если дымоход изготовлен из материала с большой теплопроводностью, то размещение внутри дома снижает теплопотери и снижает расход горючего для поддержания оптимальной температуры. Сложность внутреннего размещения в том, что в процессе его прокладки приходится выполнять трудоемкую врезку сначала в межэтажное перекрытие, а потом в крышу. Кроме того, этот вариант считается более пожароопасным.
