Как сделать фильтр для скважины своими руками — устройство 4-х самодельных конструкций

Какой наполнитель лучше?

Выбирая наполнитель для водоподготовки и фильтрации жидкости, необходимо учесть тот момент, чтобы емкость самодельного очищающего устройства могла вместить несколько слоев абсорбента.

Простые фильтры – это устройства, где в качестве наполнителя широко применяют такие природные материалы, как активированный уголь, речной песок или промытый из карьера, гравий и цеолит. Для первичной грубой фильтрации используют, как правило, хлопковую ткань.

Однако натуральные материалы на основе хлопка с точки зрения гигиены очень непрактичны, поскольку, постоянно находясь во влажной среде, ткань подвергается процессам гниения, в результате чего появляется неприятный привкус и запах воды. Кроме того, структура натуральных материалов очень плотная, из-за чего быстро загрязняется ткань, в итоге ее необходимо часто менять.

Поэтому лучше очищение происходит, если использовать синтетические материалы, к примеру, лутрасил, который обладает устойчивостью к загрязнениям и влажной среде. Более дешевый вариант – использование синтетического тканевого фильтра, который применяется в кофеварке.

Кварцевый песок прекрасно очищает воду от тяжелых химических соединений и задерживает мелкие частицы, а гравий отлично справляется с отсеиванием крупных вкраплений.

Лучшим абсорбирующим эффектом обладает цеолит, который извлекает из воды нитраты, металлы, азот аммония, фенол, солевые взвеси, пестициды, органические соединения, а также другие нежелательные загрязнения и продукты переработки аграрной промышленности.

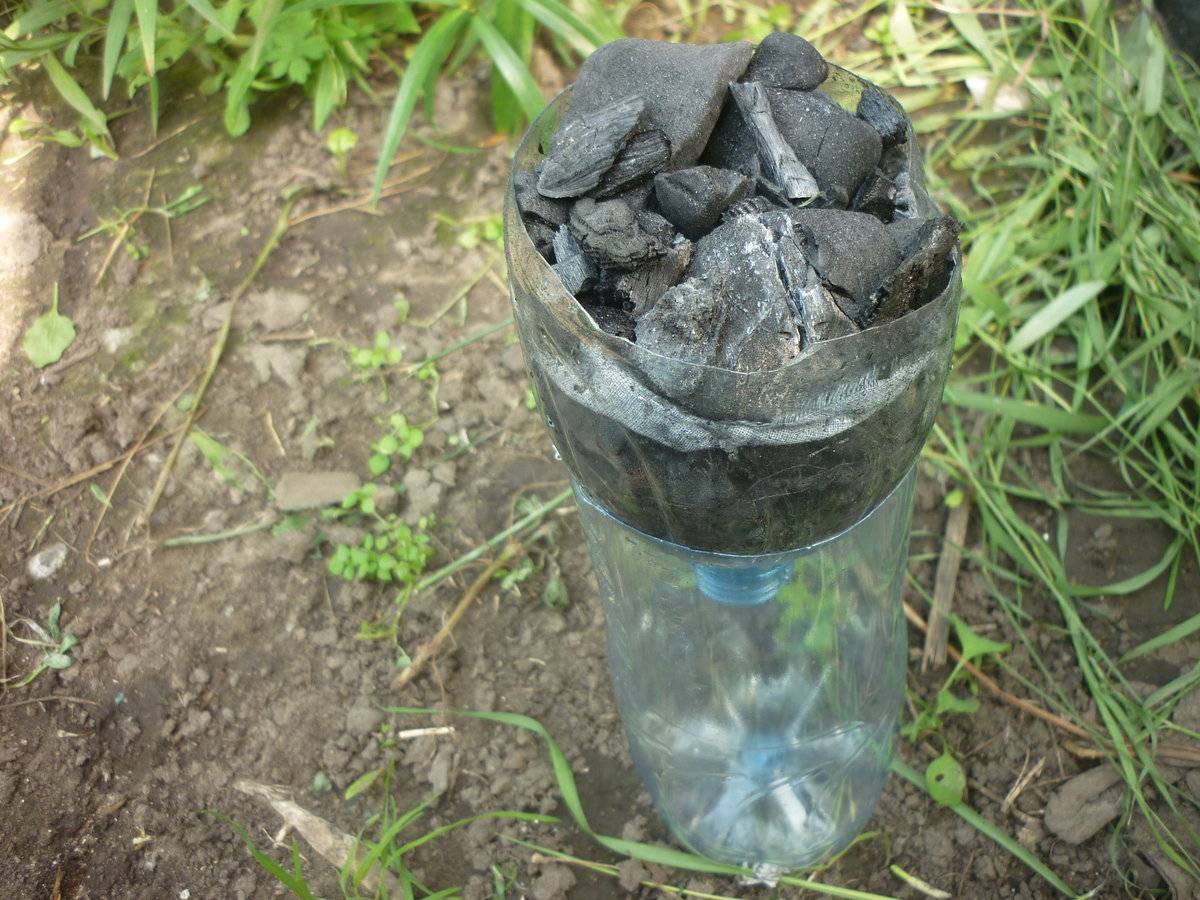

При этом самым качественным считается очищение углем. Данный абсорбент легко справляется, как с фильтрацией минеральных взвесей, так и токсических веществ. Кроме того, уголь делает жидкость прозрачной, устраняет продукты жизнедеятельности бактерий и микроорганизмов, а также избавляет воду от неприятного запаха.

Однако при выборе угольного фильтра для воды, надо обращать внимание на его структуру. Слишком мелкий, порошкообразный — будет проникать в воду, а крупный, наоборот, — не обеспечит должный уровень очистки. (Стоит отдавать предпочтение гранулированному исходному материалу)

Желательно засыпать его слоями так, чтобы снизу был порошкообразный материал, сверху гранулы, а по высоте фракционный состав увеличивался

(Стоит отдавать предпочтение гранулированному исходному материалу). Желательно засыпать его слоями так, чтобы снизу был порошкообразный материал, сверху гранулы, а по высоте фракционный состав увеличивался.

Немаловажным фактором является степень так называемой «прожарки» угля. Если переусердствовать с этой процедурой, абсорбент быстро утратит все свои ценные качества. Уголь можно купить в любом супермаркете, либо изготовить в домашних условиях.

Лучшие абсорбирующие качества наблюдаются у лиственных пород дерева, в частности у березы. Не рекомендуется использовать хвойные породы, так как содержащиеся в них эфирные масла, могут придавать фильтрованной воде хвойный запах.

Устройство фильтра

Нет смысла приниматься за работу, не понимая, что в результате должно получиться. Давать конкретных рекомендаций по линейным параметрам бессмысленно хотя бы потому, что все скважины отличаются сечением устанавливаемых в них труб.

А вот конструктивные особенности фильтра знать нужно:

• Элемент крепления к трубе – его часто называют «надфильтровым участком». Если для изготовления используется пластиковая труба, то необходимость в такой составной части отпадает. Почему, станет понятно чуть ниже.
• Отстойник. Как и в любом фильтре, должно быть определенное место, где постепенно будут накапливаться твердые взвеси, не прошедшие внутрь трубы.
• Собственно фильтр. В нашем случае – сетка.

Как изготовить проволочную систему для очистки воды

Фильтры такого типа делают из проволоки со специальным профилем. Ее наматывают на каркас. Дополнительно рекомендуется приваривать проволоку к скелету конструкции в нескольких местах. Тогда сооружение для фильтрации воды будет более долговечным. Его пропускной потенциал зависит от шага проволоки и непосредственно от ее диаметра.

Детали для проволочного фильтра

Изготавливается проволочная конструкция следующим образом:

1. Берете щелевой первичный фильтр (как сделать такое приспособление мы расскажем в следующей главе). Напаиваете вдоль его ребер жесткости 5-миллиметровые прутки.
2. Далее трубу нужно обмотать проволокой-нержавейкой. Для этих целей подойдут изделия сечением не более 2,5 мм. Навивку проволоки желательно выполнять на токарном агрегате, так как требуется делать эту операцию под натяжением. Обмотка трубы может производиться и вручную. Но тогда приготовьтесь к достаточно долгой и утомительной работе.
3. Фиксируете проволоку к пруткам, которые располагаются поперечно.

Как видим, проволочную систему изготовить непросто. Вам потребуется и токарный станок, и хороший сварочник, и несколько видов проволоки. Поэтому подобные конструкции в домашних условиях делаются редко.

Как прочистить самодельный фильтр

Фильтр можно почистить такими способами:

1. Вибрационным насосом с насадкой. На водозаборник помпы крепят шланг, утяжеляют его и опускают на дно скважины, приподнимают на 10-15 см и включают. От вибраций вода взбалтывается и вместе с осадком подается наружу. Недостаток метода — из-за попадания крупных частиц отложений рабочий клапан помпы быстро изнашивается.
2. Желонкой. Ее закрепляют на тросе, опускают на дно. Затем поднимают на 0,5-1 м и опять резко опускают, ил и другие отложения встраиваются и попадают внутрь желонки благодаря открытому клапану. При подъеме устройства клапан закрывается.
3. Двумя насосами — поверхностным, который подает воду для промывки на дно скважины, поднимая ил и песок, и глубинным, выкачивающим грязь на поверхность (можно использовать рабочий, находящийся в скважине, не поднимая и не опуская его).

Чтобы скважина не засорялась, она должна эксплуатироваться. Лучше, если забор воды происходит ежедневно, летом желательно включать насос на 1-1,5 часа, используя воду, например, для полива. Если нет такой возможности, надо обеспечить прокачку минимум 100 л воды в 2 месяца.

Материалы для фильтрационного оборудования

В качестве материалов применяют нержавеющую сталь, пластмассу и черные металлы. Рассмотрим подробнее особенности и характеристики каждого из них.

Нюансы использования нержавейки

Лучшим материалом для изготовления скважинных фильтров является нержавеющая сталь. Она способна выдерживать высокие сминающие и изгибающие воздействия, а легирование делает ее невосприимчивой к окислению.

Трубы из нержавейки отличаются длительным сроком службы, однако стоимость их достаточно высока.

Все эксплуатационные характеристики нержавеющей стали характерны и для изготовленных из нее фильтровой сетки и проволоки, использующейся для навивки на деталь.

Для изготовления скважинного фильтра используется специальная сетка из металла или из синтетических нитей

Особенности применения пластика

Пластмасса – еще один материал, который широко используется для производства фильтров. Пластик абсолютно инертен, поэтому не подвержен процессам окисления. Он очень прост в обработке и имеет длительный срок эксплуатации.

Стоимость деталей из пластмассы невелика, что очень привлекает владельцев скважин.

Скважинные фильтры из пластиковых труб очень просты в обработке и стоят недорого. Однако их можно использовать только на небольших глубинах, что обусловлено небольшим запасом прочности

Основным недостатком пластика является низкая прочность. Вследствие этого он не способен выдерживать серьезные сдавливающие нагрузки, которые характерны для больших глубин.

Тонкости использования черных металлов

Черные металлы в качестве фильтров можно использовать только для скважин, дающих воду для технических целей. Это обусловлено тем, что они окисляются водой, в результате чего в ней появляется оксид железа. Медики не доказали, что он вреден для организма.

Однако при концентрации этого вещества больше, чем 0,3 мг/л вода будет оставлять неприятные желтые пятна на сантехнике, посуде и белье. Оцинкованные черные металлы тоже подвержены окислению.

Визуально вода с небольшим количеством примесей выглядит практически прозрачной. Но налет, образующийся на сантехнике, заставляет задуматься о вреде для здоровья при использовании такой воды в качестве питьевой

В результате чего в воде появляется не только оксид железа, но и оксид цинка. Последний раздражает слизистые оболочки и приводит к расстройству пищеварения.

Таким образом, специалисты настоятельно не рекомендуют использовать для изготовления фильтров для скважины черные металлы, в том числе и оцинкованные.

Это касается не только основы, но и фильтровой сетки, нижних секций обсадных труб, а так же проволоки, которая используется при креплении и изготовлении конструкции. В противном случае воду, полученную из скважины с таким фильтром, можно будет использовать только для технических целей.

Таким образом, для глубоких скважин следует лучше всего использовать детали из нержавеющей стали, а для небольших глубин или в случае использования дополнительной обсадной трубы оптимально монтировать пластиковые комплектующие.

Как своими руками сделать фильтр для скважины дешево и качественно ↑

На комплексной очистке экономить не стоит, но первичный фильтр для водяной скважины можно сделать своими руками. Основные типы конструкции:

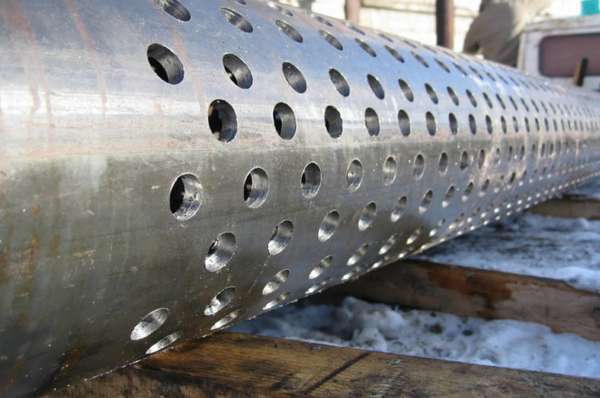

С перфорацией. Отверстия для протока воды – круглые, формируются обычным просверливанием.

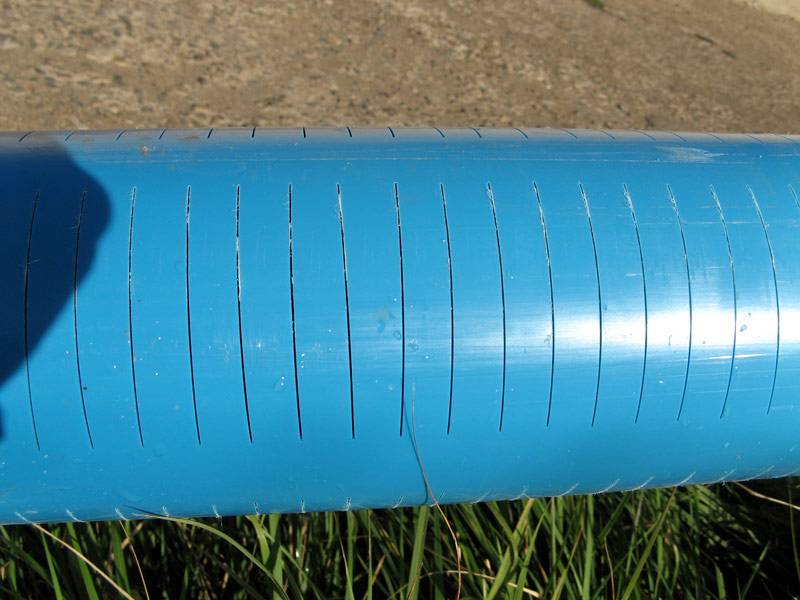

Щелевые. Пропускные каналы в виде щелей, расположенных рядами по окружности трубы, нарезаются газовым резаком или фрезеровальным инструментом.

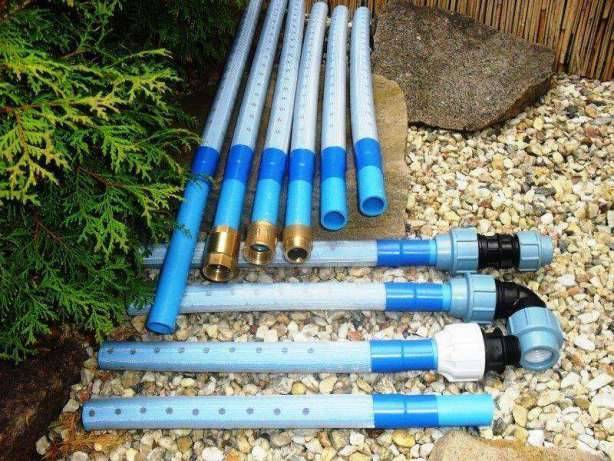

Щелевой фильтр, изготовленный из специальной пластиковой трубы

Выбирают тип отверстий исходя из состояния грунта: щелевая конструкция больше подвержена деформации при ударе, изгибе или нажатии на стенку, но пропускная способность такого фильтра – выше. Перфорированная труба (дырчатая) может использоваться в любом типе грунта без ограничений, проста в изготовлении, не требует применения профессиональных инструментов.

Прежде чем изучать инструкцию, как своими руками изготовить фильтр для скважины, целесообразно провести ревизию в гараже, мастерской. Понадобятся такие материалы и инструменты:

Толстостенная труба. Можно использовать толстостенную металлическую, чугунную. Идеальный вариант – для геологоразведочных работ

С осторожностью стоит отнестись к варианту с применением пластиковой трубы. Необходимо выбрать специально предназначенную для длительного использования и не выделяющую вредные вещества под воздействием воды

Также на пластике со временем появляются отложения.

Деревянная заглушка, желательно из влагостойкой древесины твердой породы.

Дрель электрическая.

Шлифовальный материал: напильник, наждачная бумага, шлифовальная насадка.

Проволока для обмотки.

Паяльник.

Металлическая или полимерная сетка для установки поверх перфорации.

Специальная сетка с ячейками разного размера

Длина и диаметр трубы должны соответствовать ширине и глубине скважины. Можно использовать трубу меньшего диаметра, если планируется обустройство гравийного слоя. После установки и фиксации трубы в горизонтальном положении приступают к разметке.

От нижнего конца необходим отступ как минимум 10 см. Это пространство будет выполнять функцию отстойника. Далее следует отметить участок, где нужна перфорация.

Разметку под отверстия выполняют в шахматном порядке. Минимальный шаг между дырками – 1 см, максимальный – 3 см. Сверлить придется под углом. Оптимальный угол – от 30 до 60о к поверхности трубы. Чем больше отверстий – тем выше пропускная способность.

Так выглядят правильно просверленные и обработанные отверстия

Разметку под щелевые отверстия выполняют аналогично, отступив от конца 10 см. Щели формируются рядами с обязательным соблюдением неперфорированных участков – ребер жесткости.

Какой: сетчатый или проволочный, и как правильно сделать такой фильтр для скважины своими руками? Качество очистки зависит не от вида и материала изготовления сетки, а от корректности расчета величины ячейки.

Сетчатая и проволочная конструкция

Определить размер отверстий сетки – просто. Достаточно набрать грунт из скважины и просеивать через разные образцы металлической или полимерной сетки. Подойдет та, которая задержит как минимум половину частиц. Размер частиц (и соответственно, ячеек) можно просчитать, насыпав горсть песка или глины на миллиметровую бумагу.

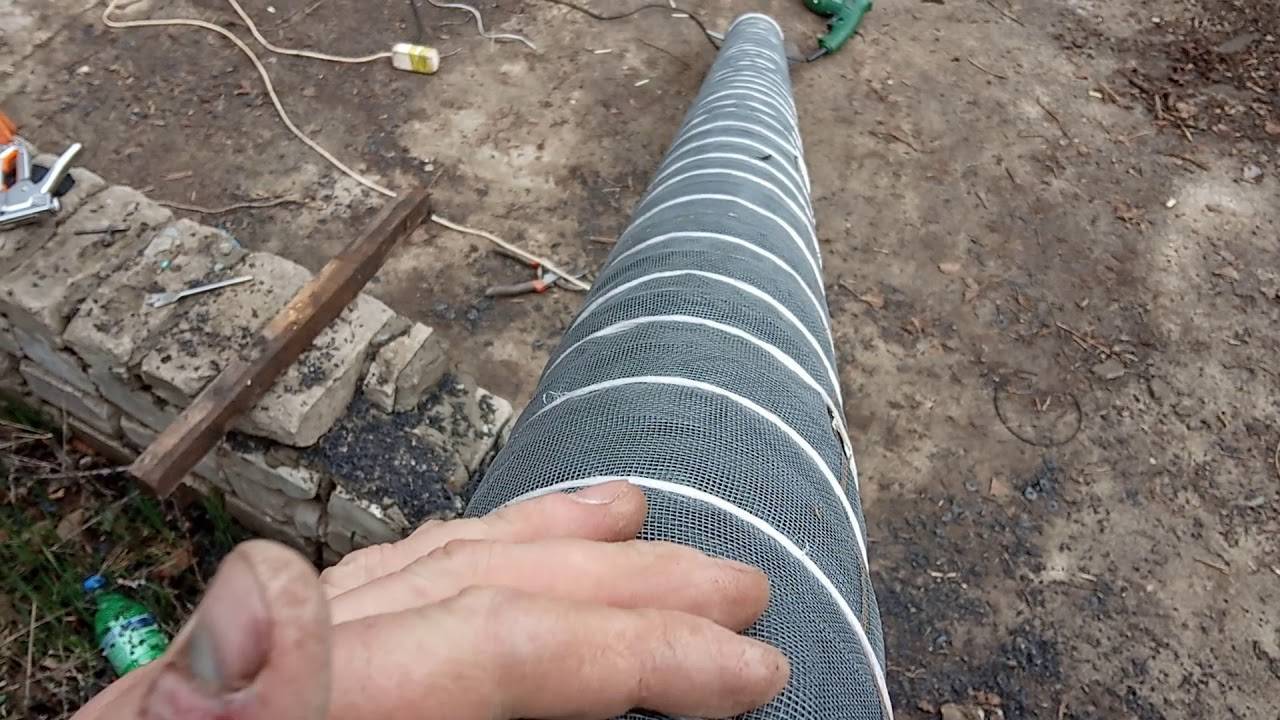

Перед установкой сетки на трубу необходимо создать каркас: спиралью наматывается стальная проволока с шагом в 2 – 3 см. Фиксируется каркас припаиванием к трубе. Сверху в один слой наматывается сетка. Главное – прочно зафиксировать сетку на каркасе сваркой или специальным составом, если используется тканевой или пластиковый материал.

Проволочную конструкцию самостоятельно изготовить проблематично. Проще купить подходящий по диаметру фильтр и прикрепить его на перфорированную часть трубы.

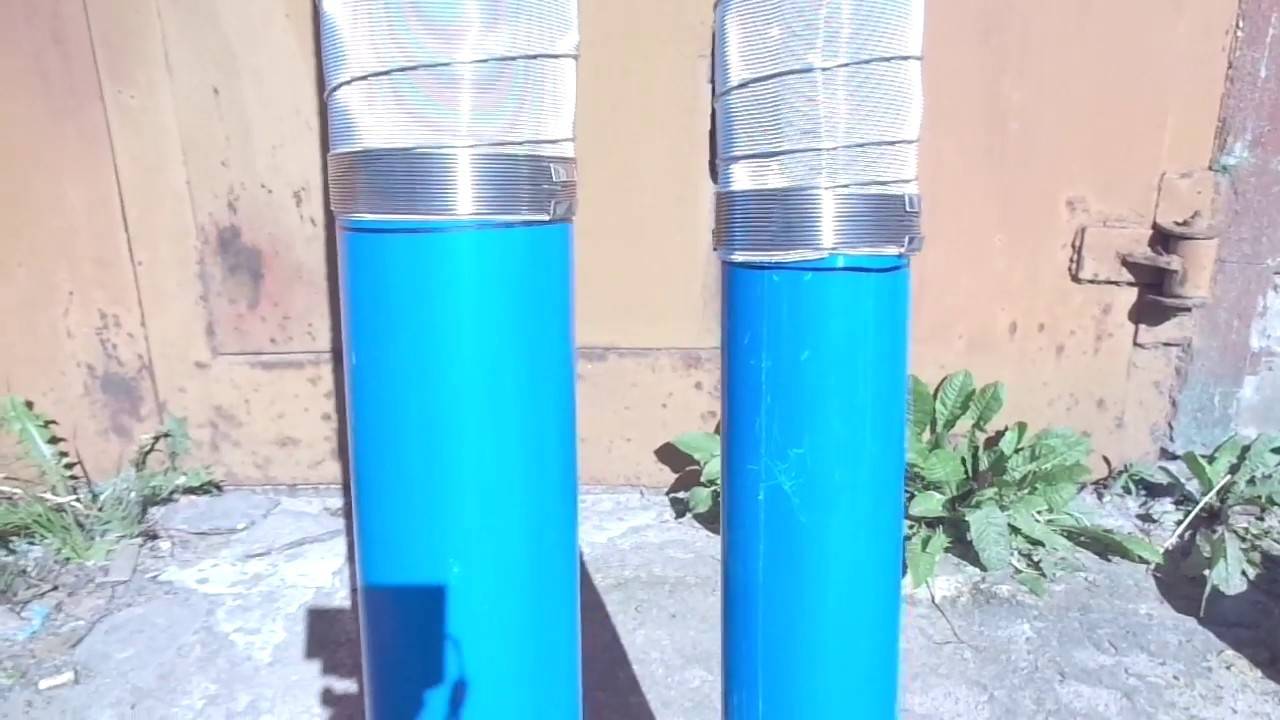

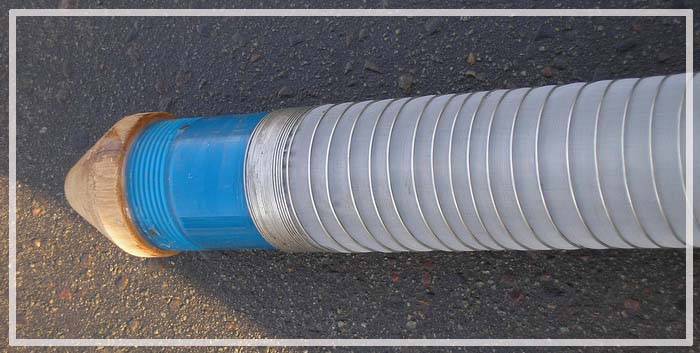

Готовый проволочный элемент для установки на перфорированную трубу

Скважина с обсыпкой гравием и щелевым фильтром

Гравийный слой облегчит работу фильтра и создаст армирующий пояс между стенкой скважины и обсадной трубой

Важно правильно подобрать размер фракций гравия. Основная масса элементов должна превышать размер грунтовых частиц в несколько раз

В придонное расширение опускают мешок с грузом, затем засыпают гравий. Материал необходимо плотно утрамбовать. Можно использовать природную речную гальку вместо гравия.

Материалы для фильтрационного оборудования

От качества материала для фильтрации зависит эффективность очистки, в скважинах используется их ограниченное число, основными из которых являются:

Нержавеющая сталь. Помимо прочности, материал обладает гибкостью и отличной коррозионной стойкостью, долговечность нержавейки составляет десятки лет. Из нее изготавливают прочные сетки и проволоку, которые монтируют поверх труб. К недостаткам можно отнести высокую стоимость нержавеющих изделий.

Пластик. Пластмасса является еще одним распространенным материалом для изготовления фильтров в водных источниках, из нее производят более дешевые, в отличие от нержавейки, сетки и шнуры. Пластик коррозионно стоек и инертен к большинству химических веществ, легок в монтаже и имеет длительный эксплуатационный срок. К недостаткам пластмасс относится низкая физическая прочность, не позволяющая им выдерживать большие нагрузки на значительных глубинах.

Цветные металлы. Медь, латунь, бронза могут применяться при изготовлении водяных фильтров без каких-либо ограничений, они обладают высокой коррозионной стойкостью и большим сроком эксплуатации. Мягкие сплавы с высоким содержанием меди рекомендуется использовать на небольших глубинах во избежание их деформации от сильного водного давления. При изготовлении фильтрующих элементов используют латунную сетку и толстую проволоку из латуни или меди.

Рис. 4  Фильтр для обсадной трубы – установка в скважину

Сталь. Фильтры из стали подвержены коррозии, могут использоваться как бюджетный вариант в водозаборных источниках, предназначенных для технических нужд. Повышенное содержание оксида железа в воде в результате коррозии железа более чем 0,3 мг. на литр оставляет желтый осадок на оборудовании водопроводной магистрали и сантехнических приборах. Оцинкованная сталь также со временем ржавеет с образованием оксидов цинка, вредных для здоровья человека – этот материал не рекомендуется использовать при устройстве водяных фильтрующих элементов.

Виды оголовков

Есть несколько типов оголовков. Отличия заключаются в материале изделия и режиме эксплуатации, а базис их конструкции остается неизменным.

Итак:

• Наиболее востребованными являются чугунные и стальные оголовки. Для неглубоких скважин такие крышки изготавливаются из пластика.
• При проектировании конструкции изделия предусмотрена весовая нагрузка оборудования, устанавливаемого в процессе эксплуатации скважины. Свойства пластика позволяют выдержать нагрузку до 200 кг, а метала – до 500 кг.
• Кроме того, выбор материала определяется глубиной скважины. Если ее глубина не превышает 50 м, то минимальный вес оборудования составляет 100 кг. В случае глубоких скважин необходимо использовать мощный глубинный насос, а также стальной трос и провода, длина которых может составить десятки и сотни метров. Вес такого комплексного оборудования иногда бывает больше 250 кг.

Маркировка

Обозначение оголовка содержит ряд букв и цифр, указывающих на его параметры.

Например, ОС-152-32П (или ОС-152/32П), где:

• ОС – оголовок скважинный;
• 152 –диаметр обсадной трубы в мм;
• 32 – диаметр переходника для подсоединения водозаборной трубы;
• П – материал оголовка (пластик), если «П» отсутствует, значит, оголовок выполнен из металла.

Некоторые оголовки могут быть рассчитаны для нескольких диаметров обсадных труб. В этом случае указывается диапазон размеров. Оголовок, имеющий обозначения ОС 140-160/32П, подходит для труб диаметром 140…160 мм.

Монтаж оголовка

Монтаж оголовка на обсадную трубу особой сложности не представляет. Нет необходимости в сварочных работах и прочих сложных операциях. И все же прежде чем приступать к установке, желательно познакомиться с последовательностью и характером работы.

Установка оголовка

Итак:

• Прежде всего, нужно подготовить край обсадной трубы. Ее торец должен быть строго перпендикулярен оси, на нем не должно быть заусенцев. Если труба металлическая, для предохранения от коррозии ее желательно прогрунтовать и покрасить подходящей краской для металла. Обрезать (если потребуется) и зачищать трубу лучше всего болгаркой с соответствующим материалу трубы кругом.
• На трубу надевается фланец буртиком вниз, затем уплотнительное кольцо. Если оно надевается и продвигается по трубе с трудом, ее можно аккуратно смазать маслом или автолом.
• Теперь нужно прикрепить к крышке все элементы. Трос для подвешивания насоса крепится одним концом к карабину, который прикреплен к рым-болту, завернутому в крышку снизу, другим – к насосу. Его, кстати, желательно приобретать в исполнении, защищенном от коррозии, – т.е. покрытым пластиком.
• Электропитающий кабель пропускается через предназначенный для него ввод в крышке. Зажим кабельного ввода нужно ослабить, чтобы провод легко скользил в отверстии. Один конец шланга прикрепляем к насосу, второй – к штуцеру, установленному в центре крышки.

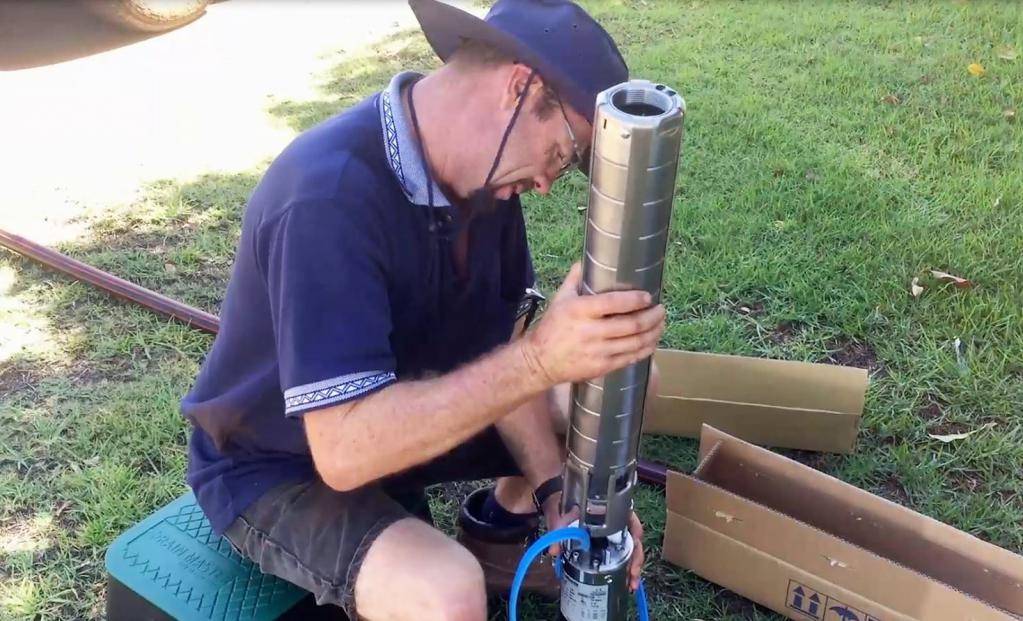

• Насос нужно опускать в скважину, держа его за трос. Как только он опустится на нужную глубину, и трос натянется, крышка аккуратно устанавливается на обсадную трубу. Уплотнительное кольцо подтягивается вверх к крышке и поджимается фланцем. При этом нужно проследить, чтобы отверстия на крышке и фланце совпали.
• Теперь необходимо установить соединительные болты в отверстия фланца и крышки и равномерно со всех сторон затянуть их. При этом кольцо попадет в канавку на крышке и немного расплющится, плотно герметизируя зазор между трубой и крышкой.

Подключение оголовка к системе водоснабжения

В заключение выбирается провисание электрокабеля, который фиксируется специальным зажимом на вводе. Подключаются трубы к переходнику, и проверяется правильность сборки.

Водяной фильтр для аквариума

Как известно, для нормальной жизнедеятельности водных обитателей, нужно своевременно очищать резервуар и поддерживать чистоту воды. Владельцам небольших аквариумов очень кстати придется инструкция по сооружению фильтра в домашних условиях.

Корпусом самодельного фильтра для очистки жесткой воды может служить любая пластиковая трубка подходящего диаметра, в том числе, за неимением таковой, хорошо подойдут 2 шприца.

Перед сборкой нужно подготовить некоторое дополнительные детали: пульверизатор (часто используется в бутылках с моющими средствами), губка с высокой степенью жесткости, а также механизм, по средствам которого конструкция будет крепиться к стенке аквариума (присоска).

Главное преимущество конструкции – простота изготовления. Все компоненты без труда можно обнаружить у себя дома

Первым делом нужно вынуть подвижную часть шприца, она не пригодится. Затем, при помощи термоклея, либо другого герметика, соединить заготовки друг с другом, предварительно отрезав носики.

Для тока воды необходимо сделать перфорацию. С этим отлично справится обычный паяльник, а если его нет, можно нагреть над огнем любой металлический предмет, например, гвоздь, и проделать отверстия по всей площади шприца.

Для оптимизации скорости прохождения воды через фильтр рекомендуется делать отверстия на равномерном расстоянии друг от друга

В некоторых случаях можно засыпать в капсулу фильтра какой-нибудь гранулят, лучшим вариантом будет использование цеолита, т.к. абсорбент хорошо справляется с фильтрацией нитратов. Далее внутрь корпуса нужно поместить распылитель, при этом его гибкая трубка должна равномерно идти по всей длине кассеты.

Затем импровизированный картридж следует полностью обернуть губкой и зафиксировать внешний слой, чтобы он не разматывался. Вот и все, мощности такого фильтра вполне хватит для очищения воды в небольшом аквариуме.

Конструкция довольно компактна и может поместиться в любой малогабаритный резервуар

Устройство и назначение скважинного фильтра

Все фильтры для скважины имеют схожее строение. Они работают в одно и многоуровневых системах очистки воды. Отвечают за механическую очистку, не давая частицам почвы, песчинкам и другим относительно крупным загрязнениям попадать внутрь обсады.

Фильтры состоят из трех основных элементов, расположенных сверху вниз:

• Надфильтровый участок. Деталь, выполняющая роль своеобразного фитинга при закреплении устройства на обсадную трубу.
• Фильтрующий элемент. Перегородка с отверстиями, препятствующая частицам загрязнений проникать внутрь фильтра.
• Отстойник. Емкость для сбора крупных частичек, сумевших проникнуть внутрь обсадной трубы.

Для улучшения очистки может использоваться многоуровневая система, предполагающая наличие дополнительных проточных фильтров, которые устанавливаются уже перед краном.

Фильтр для скважины препятствует попаданию крупных минеральных частичек внутрь колонны. Благодаря этому на поверхность подается чистая вода, а скважинное оборудование защищено от перегрузок

Используемые для первичной очистки устройства делят на две группы:

• С предварительной фильтрацией. Между внешней стенкой скважины и поверхностью обсадной трубы укладывается слой мраморной крошки или гравия, который «собирает» загрязнения и предотвращает быстрое заиливание фильтра.
• Без предварительной фильтрации.

Фильтрующий элемент варианта без предварительной фильтрации контактирует непосредственно с водоносным слоем.

Фильтрующая часть скважинного фильтра “охватывает” только водоносный горизонт, плюс по полметра выше него и ниже. По всей оставшейся высоте обсадки трубы не проницаемы, соединения звеньев герметичны

Основное предназначение скважинного фильтра заключается в очищении воды от ненужных примесей. Однако устройство убирает только крупные загрязнения, доочистка после него обязательна. Только так можно снизить минерализацию и уровень жесткости, уменьшить концентрацию фтора, марганца и железа.

Выбор типа системы дополнительной фильтрации зависит от химического состава воды поступающей из скважины. Помимо основной задачи фильтр для скважины выполняет второстепенные функции.

С аргументами в пользу применения скважинных фильтров ознакомит подборка фото:

из Фильтры устанавливаются в ствол скважин на песок, потому что в процессе откачки в воду попадает много песчаной взвеси При перекачке воды из песчаной скважины, не оборудованной фильтром, в десятки раз чаще приходится чистить насос, он меньше служит из-за увеличенной нагрузки на двигатель Из скважины на песок, в ствол которой не установлен фильтр, течет вода крайне низкого качества Не прошедшая фильтрацию вода засоряет трубы, раньше обещанного производителем срока выводит из строя нагревательное оборудование Откачка мутной воды с песчинкамиПоломки насосов в скажинах на песокГрязная вода из скважины без фильтраНеочищенная вода изнашивает оборудование

Он обеспечивает длительный срок службы скважины и погруженного в нее оборудования, поскольку защищает их от примесей, которые могут очень быстро заполнить ствол. В этом случае скважина заилится, станет неработоспособной и потребуется чистка.

Важно понимать, что насосное оборудование не предназначено для длительной работы с повышенной нагрузкой, что неизбежно при подъеме воды с растворенными в ней твердыми частицами загрязнений. В таких условиях насос испытывает перегрузки и очень быстро выходит из строя

Кроме того, фильтр поддерживает стенки скважины, защищая их от обвала и осыпания породы

В таких условиях насос испытывает перегрузки и очень быстро выходит из строя. Кроме того, фильтр поддерживает стенки скважины, защищая их от обвала и осыпания породы.

Разновидности фильтров для скважин

Для обустройства частной скважины на воду может использоваться несколько типов фильтрующих систем, каждый из которых имеет отличительные особенности эксплуатации.

Самыми требовательными являются скважины на песок, обустроенные в песчаниках. Они требуют обязательной установки фильтрующей системы для эффективной очистки водоносных слоев, которые расположены ближе к поверхности земли.

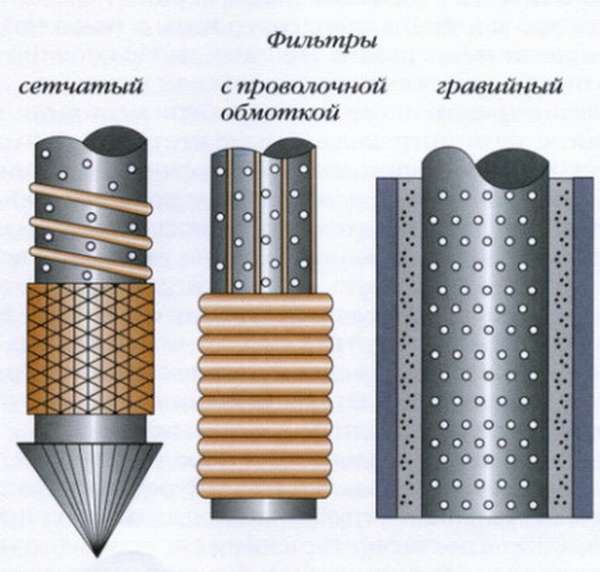

Фильтры для обсадных труб бывают:

• перфорированными (дырчатыми),
• щелевыми,
• сетчатыми,
• проволочными,
• гравийными.

Чтобы правильно выбрать фильтр, следует учитывать основные технические требования, которые предъявляются к подобным устройствам:

• долговечность и надежность эксплуатации,
• высокая пропускная способность при компактных габаритах,
• стойкость к появлению коррозии,
• безопасные материалы,
• доступная стоимость.

Фильтровальные проволочные системы

Проволочный фильтр представляет собой специальную проволоку с особым профилем, намотанную на каркас. Такой вариант предпочтительней дырчатых и щелевых фильтров с сеткой, поскольку толщина проволоки намного больше, что обеспечивает конструкции более длительный срок службы. Качественный фильтр должен быть прихвачен сваркой во всех точках касания с каркасом. Его пропускная способность напрямую зависит от формы сечения и шага проволоки. Задумываясь, как изготовить фильтр для скважины самостоятельно, этот вариант вряд ли стоит рассматривать, поскольку это почти невыполнимая задача.

Проволочные фильтры — самые прочные, но достаточно сложны для самостоятельного изготовления

Впрочем, те, кто не боится трудностей, все же могут попробовать изготовить проволочный фильтр. Его каркасом служит щелевая конструкция, размер отверстий которой должен быть равен среднему диаметру породных частиц. Перед намоткой на каркас накладываются 10-12 продольных прутков, чей диаметр составляет не менее 5 мм.

Затем стальная нержавеющая проволока, диаметр 2-2,5 мм, навивается под натяжением на основу. Выполнять операцию лучше на токарном станке, но можно и вручную, тогда операция потребует особого терпения и аккуратности.

Фильтр для скважины. Что это и какие бывают виды?

Пример пластикового щелевого фильтра Фильтр для скважины представляет собой элемент, располагающийся в самом низу обсадной колонны. В некоторый случаях его называют рабочим участком. Он выполняет важную функцию по предотвращению попадания частиц грунта внутрь конструкции, через которую поступает чистая вода на поверхность. Кроме того, он служит дополнительной защитой от обрушения. Изготовление фильтров осуществляется несколькими способами. В этой статье мы рассмотрим с вами следующие фильтры, которые сможет сделать каждый:

• фильтры с перфорацией,
• щелевые фильтры,
• гравийное фильтрационное сооружение.

Типология скважинных фильтров

Применяемые для первичной очистки откачиваемой из скважины воды конструкции можно подразделить на два типа:

1. С предварительной фильтрацией, заключающейся в создании дополнительного слоя гравия или мраморной крошки между поверхностью шурфа или обсадных труб и внешней стенкой скважины, на котором осаждается песок и происходит заиливание.
2. Без предварительной очистки воды, когда фильтр, используемый для скважин, непосредственно контактирует с водоносным слоем грунта, а его сетка является единственным препятствием на пути мелкодисперсного силиката.

Конструктивные особенности трубы-основы, которыми отличаются фильтры для скважины, позволяют сделать их видовую классификацию:

1. Щелевая конструкция фильтра для скважины является прообразом проволочного вида устройств, изготовление которого заключается в выполнении продольных или поперечных пропилов в теле труб, выполненных при помощи дискового или ножовочного инструмента.
2. Перфорированная основа фильтра для очистки воды на скважине характеризуется наименьшей пропускной способностью и средним значением жесткости конструкции по отношению к изгибающим и сжимающим нагрузкам. Фильтры для скважины, используемые на даче, выполнены в основном на основе труб с регулярно расположенными отверстиями, изготовление которых заключается в ручном или механическом сверлении стенки.

Каждый фильтр для скважины должен быть снабжен элементом, крепящимся на основе и улавливающим примеси из воды. Исходя из этого классификационного признака фильтры для скважины подразделяются на разновидности, которые могут быть следующими:

1. Фильтр проволочный скважинный для обсадных труб, отличается наибольшей пропускной способностью и жесткостью конструкции, позволяющей выдерживать высокие пластовые давления, за счет однослойной проволочной навивки на вертикальные ребра жесткости и их приварке в каждой точке контакта. Очень большое количество паяных соединений делает изготовление проволочного фильтра для скважины своими руками практически невозможным.
2. Фильтр сетчатый для скважинного насоса можно сделать, если поверх труб с перфорированной или щелевой конструкцией, будет обернута сетка, которая в зависимости от технологии изготовления может быть галунного или квадратного плетения.

Преимущества гидробурения перед забиванием абиссинского колодца

Есть явные преимущества именно технологии гидробурения перед забиванием скважины иглы.

Во-первых, процесс идет проще – не требуется гигантских физических усилий для забивания стальных труб бабкой.

Во-вторых, грунт постоянно вымывается на поверхность, то есть бурильщик ясно понимает, глину он сейчас проходит, или песок.

В-третьих, однозначно определяется, что труба достигла водоносного слоя – этот слой поглощает воду, которая подается в трубу для промывки скважины, и бурильщик видит, что вода перестала выходить на поверхность.

К минусам гидробурения отнесем только необходимость наличия запаса в несколько сот литров воды, да сложность работы в мороз – вода в шлангах замерзает.

В видео описан процесс гидробурения, мы же рассматриваем упрощенный процесс — скважина в песке.

Устройство и типы фильтров

В настоящее время существуют 4 варианта систем, очищающих воду от твёрдых примесей:

• проволочные;
• дырчатые;
• щелевые;
• гравийные.

К самодельным устройствам предъявляются следующие требования:

• использованные материалы должны соответствовать действующим на территории нашей страны санитарным нормам;
• коррозионная устойчивость;
• компактность при высокой пропускной способности.

В конструкцию обычного фильтра на трубу для скважины входят всего три основные части:

• фильтрующий элемент. Он препятствует попаданию в трубу водоснабжения песка, мелкого гравия, ила и мусора. Самый простой фильтровый элемент — обычная сетка;
• отстойник. Здесь накапливаются проникшие частицы породы;
• надфильтровый участок. Выполняет функцию элемента крепления к трубе. В случае использования для изготовления фильтра пластиковой трубы, необходимости в надфильтровом участке нет.

Дырчатый фильтр — самый простой, для его изготовления нужно минимум трудозатрат

Воду, продуцируемую новой скважиной, в обязательном порядке следует сдать для проведения анализа в профильное санитарное учреждение. Пользоваться ею в бытовых целях можно будет при получении соответствующего подтверждения. Но употреблять допускается только кипяченую воду.
