Правила обустройства выгребных ям
Если строится выгребная яма — санитарные нормы обязательно необходимо соблюдать. Отстойники, имеющие рабочий объем не более одного кубометра стоков и нечистот в сутки, относятся к классическому варианту обустройства выгребных ям для обслуживания дачных строений и загородных домов, в которых проживание людей непостоянное и не используется водонагревательное оборудование и бытовая техника.
Согласно санитарным требованиям, расстояние от септика до летней кухни не может составлять менее 5 метров. В том случае, когда суточный объем стоков достигает 8 кубометров, дистанцию следует увеличить до 8 метров.
Правила обустройства выгребных ям предусматривают соблюдение ряда требований:
- когда водосток в сутки равен 3 кубам – трубы необходимо располагать как можно ближе к грунтовым водам (расстояние 40-50 метров);
- трубы следует монтировать вверх относительно течения подземных вод;
- если в непосредственной близости от дома есть артезианский источник, расстояние от скважины до выгребной ямы должно быть не менее 20 метров.
В том случае, когда у домовладельцев нет возможности соблюдать расстояние сливной ямы от дома и источников питьевой воды специалисты рекомендуют делать колодцы или каптажи одновременно для нескольких домов. При этом необходимо соблюдать 2,5-5 метра отступа от «красной линии».
Особенности участка
Канализация частного дома делится на два участка:
- внутренний. Это горизонтальная разводка, к которой присоединяют выпускные патрубки сантехники. Она соединяется с вертикальным трубопроводом — стояком;
- наружный. Он состоит из приемных резервуаров, смотровых колодцев и соединительных трубопроводов. Особенностью наружного участка является подземное размещение всех элементов.

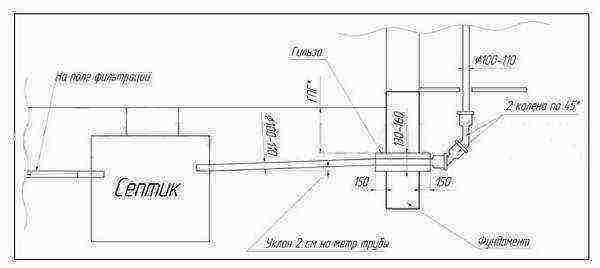

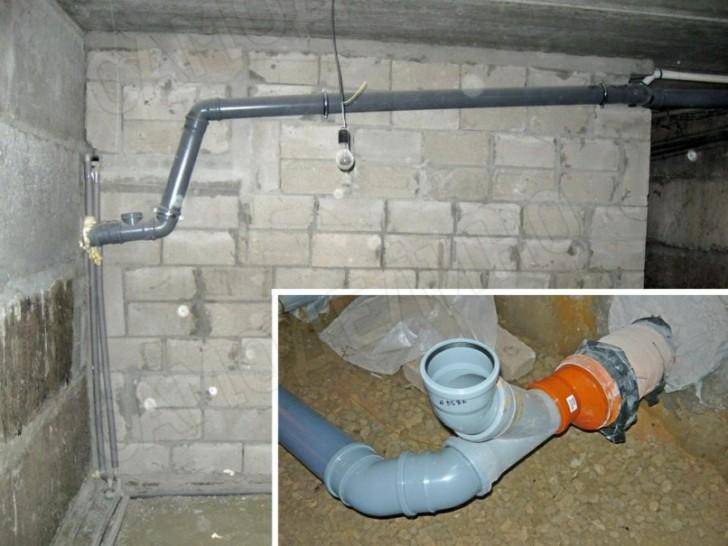

Вывод канализации — это участок, соединяющий внутреннюю и наружную части системы. К нему относят все элементы, расположенные от точки прохода стояка сквозь перекрытие до участка ввода в первый колодец. Если приемный резервуар — выгребная яма, то длина трубопровода от фундамента до емкости будет довольно большой — по правилам, она не должна быть меньше 10 м (по другим нормам — не менее 5 м). Вывод канализации из частного дома в выгребную яму напрямую делают только в случае близкого расположения резервуара к фундаменту. Большее расстояние потребует установки промежуточного смотрового колодца для выполнения чистки или ремонтных работ. Выводить трубы рекомендуется на стадии завершения сборки фундамента, пока пазухи не засыпаны грунтом. Таким образом можно сразу выполнить все земляные работы и приступать к оформлению участка, посадкам растений или постройке хозяйственных помещений.
Требования к участку вывода
Вывод канализации из частного дома должен соответствовать следующим требованиям:
- высота точки прохода сквозь фундамент должна обеспечить нормативный уклон трубы;
- на переходе с вертикальной части системы в горизонтальную запрещается устанавливать один переходник под 90°. Надо использовать несколько элементов под 135°, чтобы обеспечить плавный переход;
- прокладка канала производится через специальную металлическую гильзу;
- отверстие в фундаменте проходят строго горизонтально. Это означает, что все фитинги должны быть расположены с внутренней стороны ленты;
- начиная от участка прохода сквозь перекрытие и до точки входа в колодец на поверхность трубы должен быть установлен утеплитель.
Как правило, для наружной части системы используют каналы диаметром 110 или 150 мм. Перед тем, как вывести канализационную трубу из дома, надо подсчитать расстояние до первого приемного резервуара и определить высоту точки прохода сквозь фундамент. Высота точек должна обеспечить нормативный уклон линии, иначе система не сможет нормально работать. Постоянно будут возникать засоры, или жидкость пойдет в обратную сторону.
Иногда встречаются рекомендации, как вывести канализацию из дома под фундаментом. Такой способ подойдет только для домов с мелкозаглубленными основаниями. Если глубина погружения превышает уровень промерзания грунта, придется копать глубокую траншею. Систему укладывают на 40 см ниже уровня промерзания, который для московской области составляет 1,4 м. В других регионах глубина доходит до 2,5 м. Если учесть уклон канализации, то участок ввода в приемный резервуар будет находиться на значительной глубине, что редко бывает достижимо. Помешают грунтовые воды, появится опасность ослабить фундамент, и т.п.
Чаще всего делают вывод канализации из дома сквозь бетонную ленту. Этот способ позволяет уменьшить объем земляных работ, а также снижает влияние грунтовых вод. Если проект дома составлен правильно, соответствующее отверстие будет заложено на стадии отливки основания. В других случаях приходится сверлить проход с помощью специального инструмента.
Готовые решения или монтаж канализации своими руками?
При заказе очистных сооружений в специализированных фирмах все расчеты проводятся на стадии выбора конкретной модели устройства. Если же планируется прокладка канализации в частном доме своими руками и опыта подобных работ нет, лучше остановиться на использовании готовой емкости для канализации или подготовленную к сбору систему.
При этом так или иначе придется выполнять ряд подготовительных работ – отрывку котлована, устройство уплотняющей и выравнивающей грунт подушки, монтаж камер и труб, их засыпку гравийно-песчаной смесью для гарантированного сохранения положения камер.

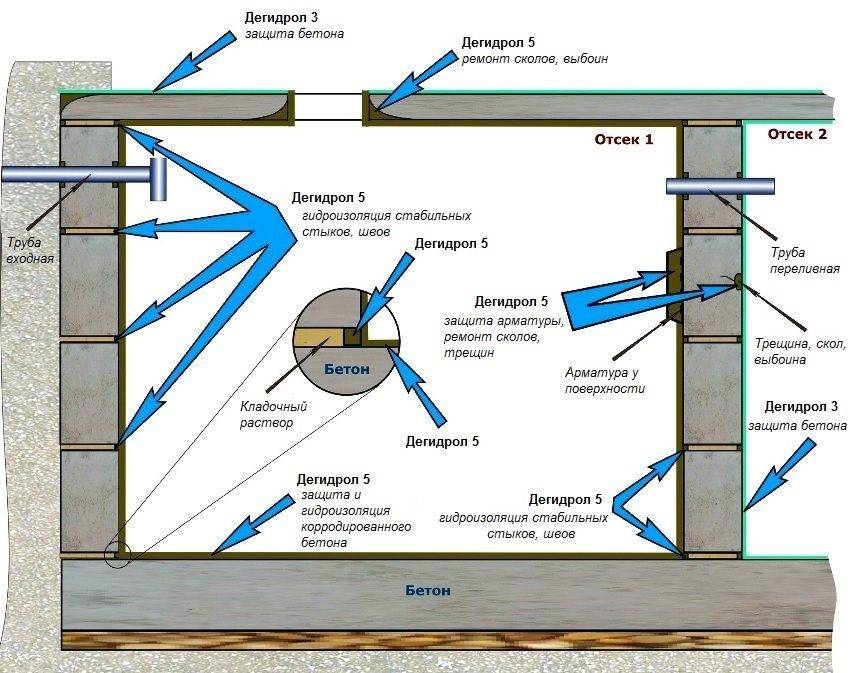

Также обязательно выполняются работы по гидро- и теплоизоляции септиков и труб, устраивается вентиляционная система. Правильность монтажа в этом случае не гарантирована, поэтому сложные очистные сооружения лучше монтировать профессионалам.
Монтаж канализации своими руками более реален в варианте септика (или нескольких септиков) из бетонных колец.

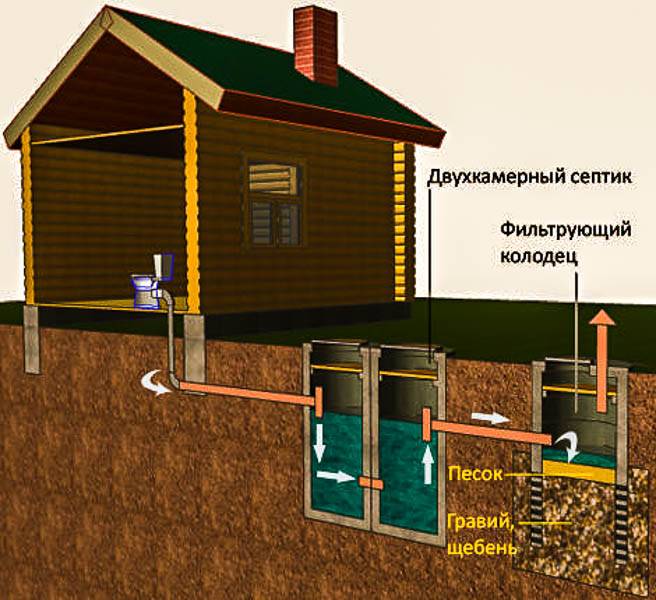

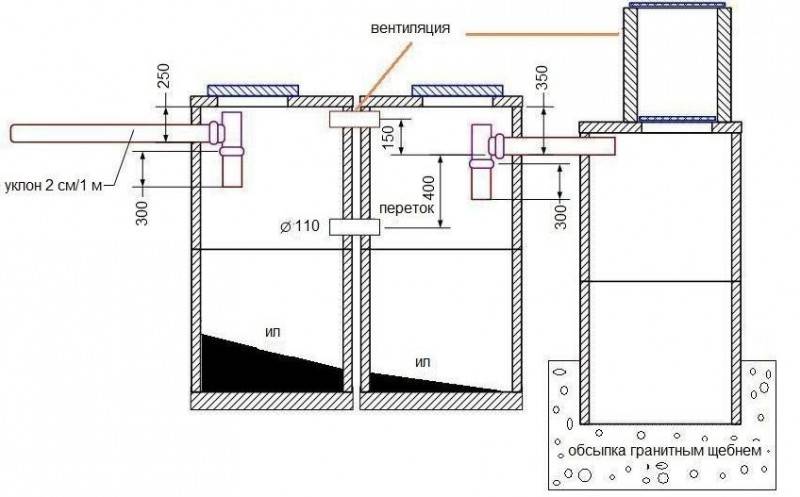

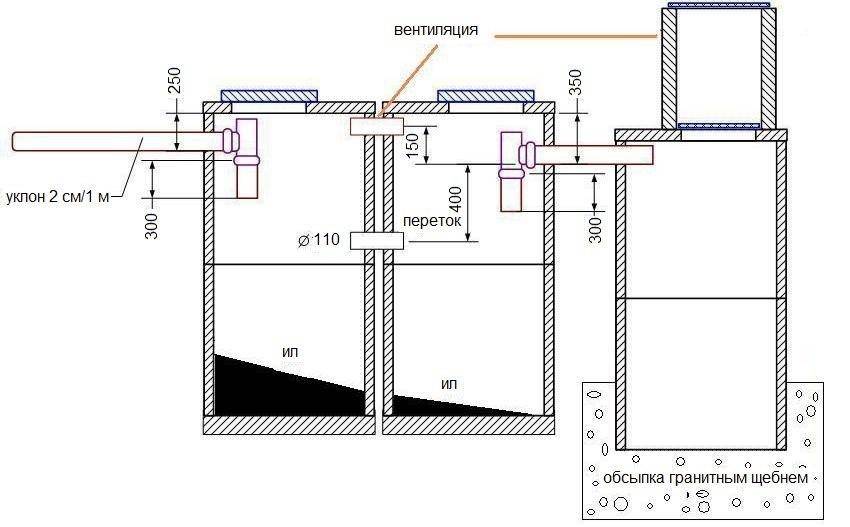

Ниже показана схема автономной канализации для частного дома своими руками с использованием трех колодцев из бетонных колец. Для каждого из них выполнена подушка (для последнего – дренирующая, нижнее кольцо без дна), установлены трубы сообщения, выполнено поверхностное утепление и люки для обслуживания.

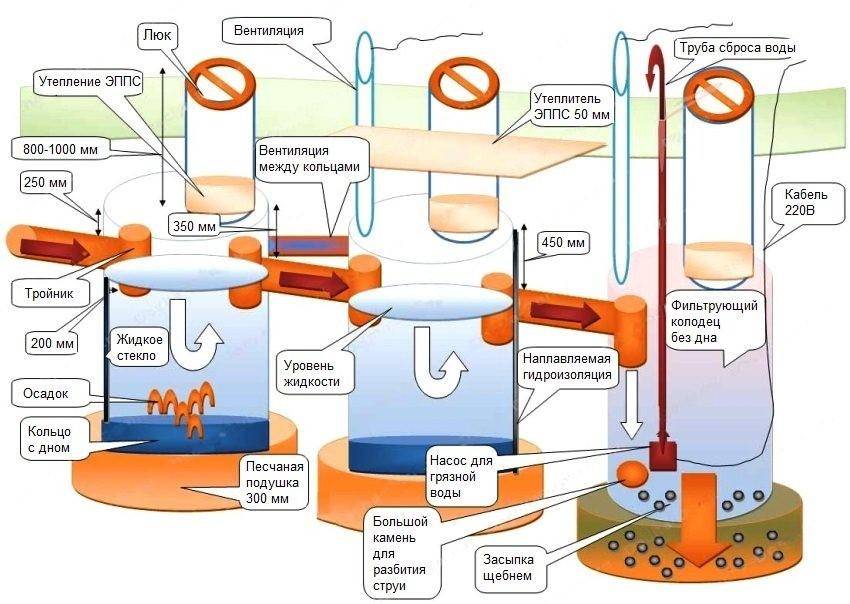

Схема автономной канализации для частного дома с использованием трех колодцев из бетонных колец
При выполнении этой схемы обязательно соблюдение необходимого уклона трубы сообщения и правильное расположение ее по отношению к верху колодцев.

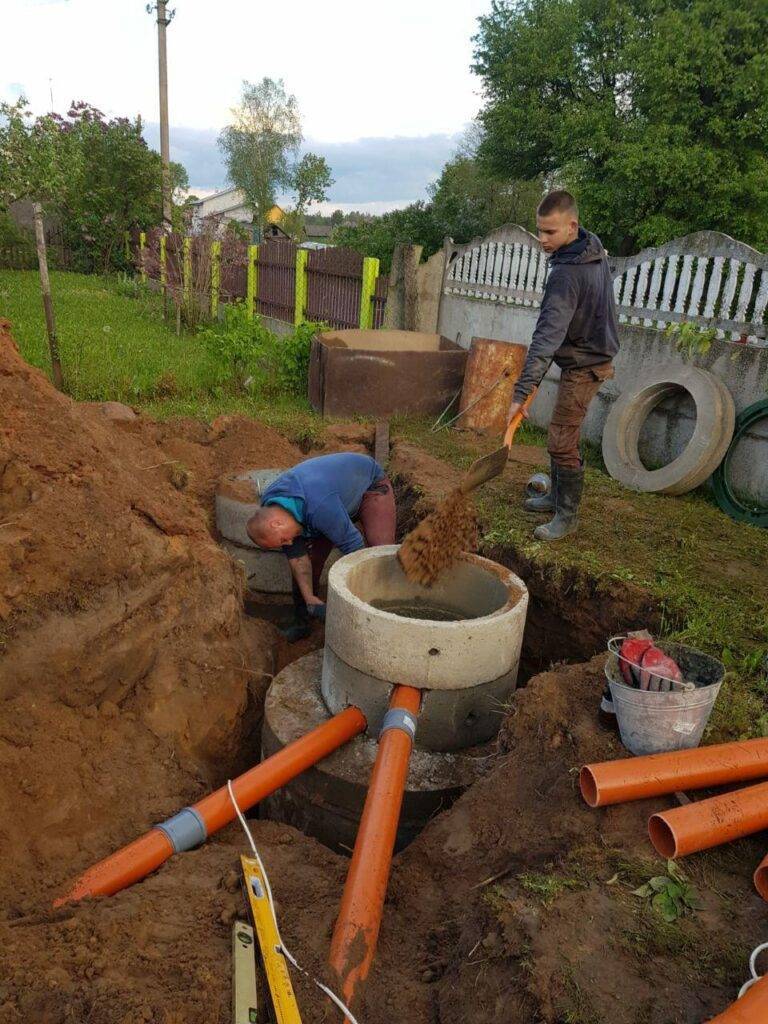

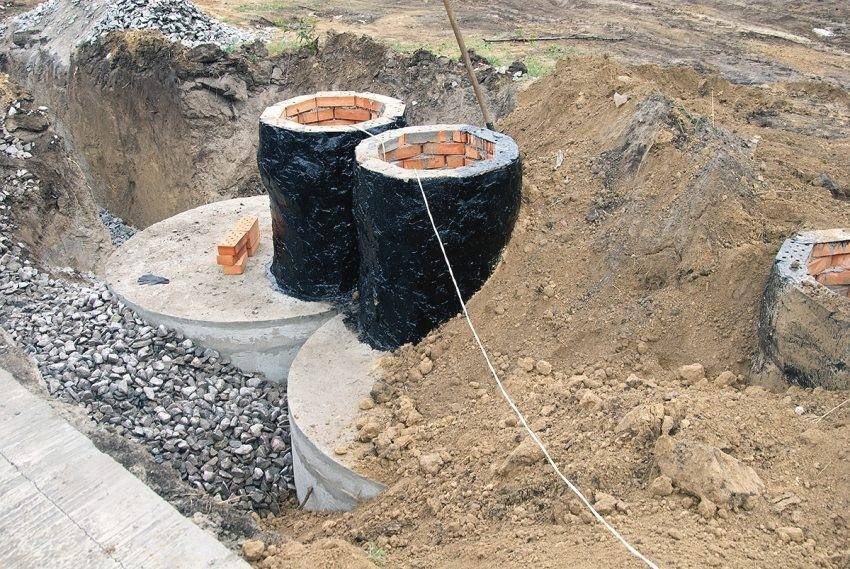

После первичного монтажа колец производят их изоляцию.
Особенно тщательно защищают стыки между кольцами, поскольку именно здесь наиболее вероятны течи.
Если необходим большой объем емкостей и необходимо значительно заглубить их в землю, верхнюю часть (фактически выход к люку) можно выполнить из кирпичной кладки. Ее изоляция производится не менее тщательно, чем для самих колодцев. Лучше выбрать обмазочный вариант.
Для лучшего понимания процесса монтажа канализации на даче своими руками из бетонных колец советуем посмотреть небольшое видео.
Последовательность действий при устройстве канализации

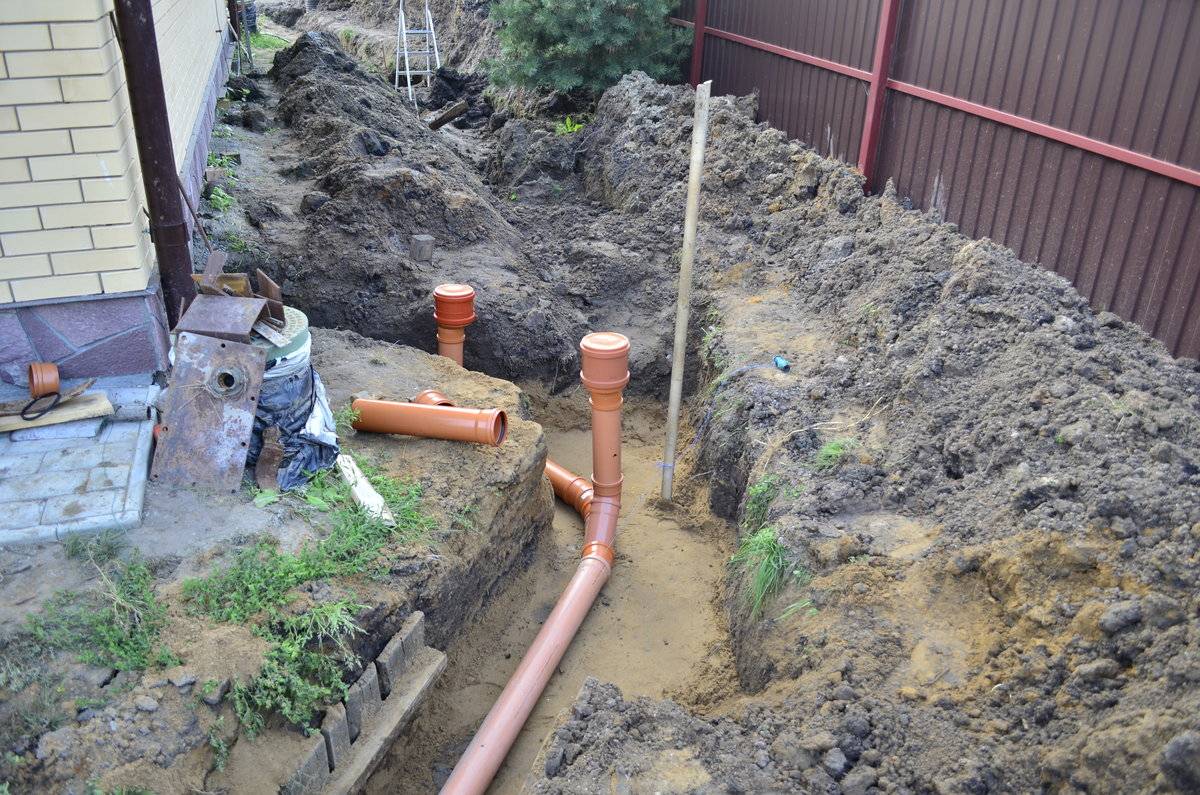

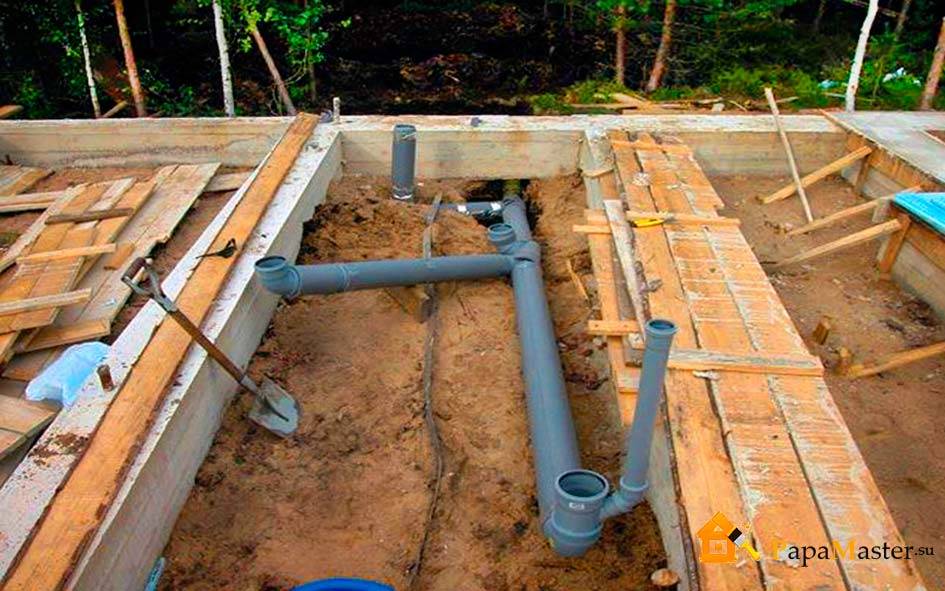

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.
Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.
Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.
Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.

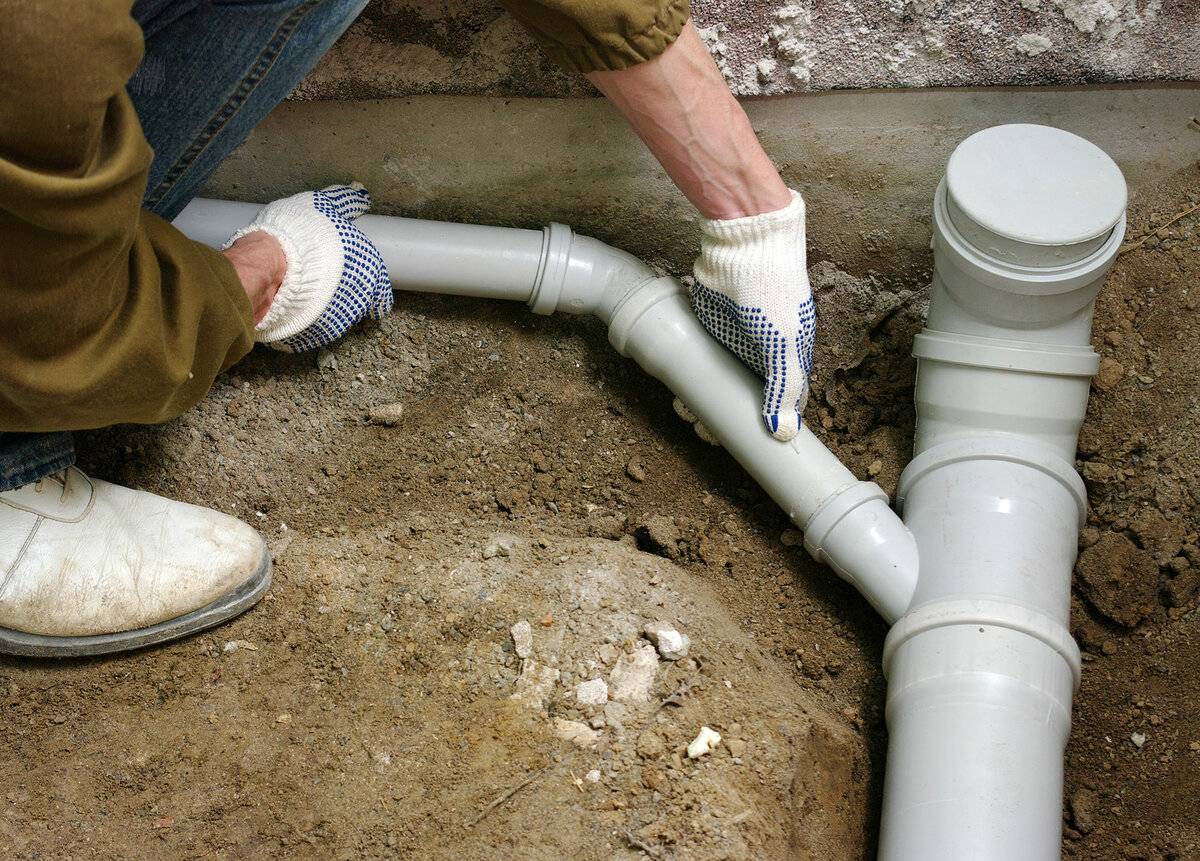

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб
При этом уделяют повышенное внимание центровке стыкуемых элементов

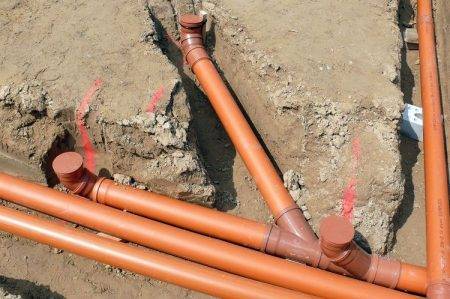

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.
Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.
Поэтому не помещают советы от профессионалов, которые заключаются в следующем:
- Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.

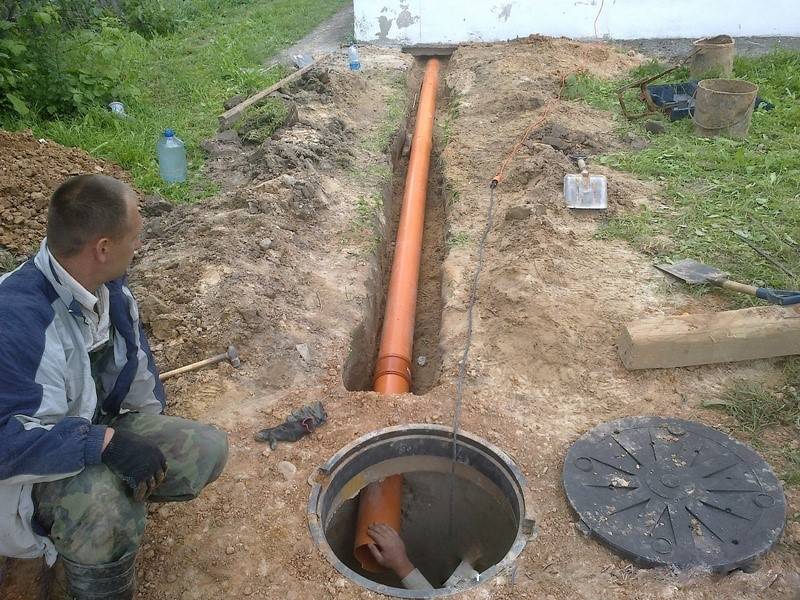

Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии. - После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.
Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ – для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.
Монтаж наружных сетей
Как правило, монтаж канализации в загородном доме предполагает сборку не только внутренних, но и наружных сетей. В их состав входят:
- Очистная установка – септик, накопитель, станция биоочистки.
- Трубопровод, ведущий от места вывода трубы из дома до очистного сооружения.
- Колодцы для обслуживания наружных сетей.
Выбор материалов
Сначала нужно выбрать материалы для монтажа наружной канализации в частном доме. Наружный трубопровод собирают из чугунных или полимерных труб. Допускается использование труб из асбестоцемента и керамики. Однако в частном строительстве их применяют редко.
Выбор очистной установки
Основной проблемой при решении вопроса, как правильно смонтировать канализацию, является правильный выбор очистного сооружения
При этом важно учитывать местные условия – характер грунта на участке, его рельеф, а также условия использования канализации – объем стоков, периодичность проживания в доме и пр
Очистное сооружение можно построить своими силами, но намного рациональнее, приобрести готовую модель, которую останется только установить в подготовленный котлован и подключить к нему подводящие и отводящие трубы. Возможные варианты очистных сооружений:
Герметичный накопитель. Основное достоинство этого варианта – простота и надежность устройства. По сути, это не очистное сооружение, а место временного хранения стоков. По мере заполнения резервуара производится откачка его содержимого при помощи спецтехники ассенизаторов. Необходимость часто проводить откачку является недостатком накопительных емкостей, поскольку услуги ассенизаторов стоят недешево.
Септик-отстойник. Этот вариант используют чаще всего. Его достоинством является то, что в септиках стоки частично очищаются, поэтому откачку придется проводить нечасто, примерно, раз в год. Состоит установка из нескольких емкостей, вода, перетекая между ними, постепенно очищается методом отстаивания. После вывода воды из отстойника, её направляют на доочистку путем фильтрации через щебеночно-песчаный фильтр. Недостатком варианта является то, что устройство доочистки требует определённых условий. При высоко залегающих почвенных водах или тяжелом грунте организация доочистки требует больших затрат.
ЛОС. Это современные компактные установки большой производительности. В станциях проходит полный цикл очистки, поэтому доочистку проводить не требуется. Воду можно сразу направлять на сброс. Оборудование является энергозависимым, так как все процессы в нем происходят благодаря работе компрессора. При отсутствии электричества установка работать не будет. Недостатком варианта является высокая стоимость станций. Кроме того, этот вариант не стоит покупать, если домом пользуются периодически. Частые простои негативно сказываются на работе станции
Очень важно помнить, что в станцию не должны попадать вещества, уничтожающие бактерии, в противном случае, качество очистки снизится.
Земельные работы
Если оборудуется локальная канализация своими руками, то без проведения земельных работ не обойтись. Придется подготовить котлован под установку септика, а также траншеи, по которым будут проходить трубы.
При подготовке траншей, следует помнить, что трубы должны быть уложены с определенным уклоном, а на дне траншеи и котлована нужно будут выполнить амортизирующую подушку, насыпав песок слоем 50 см и хорошо утрамбовав его.
Монтаж

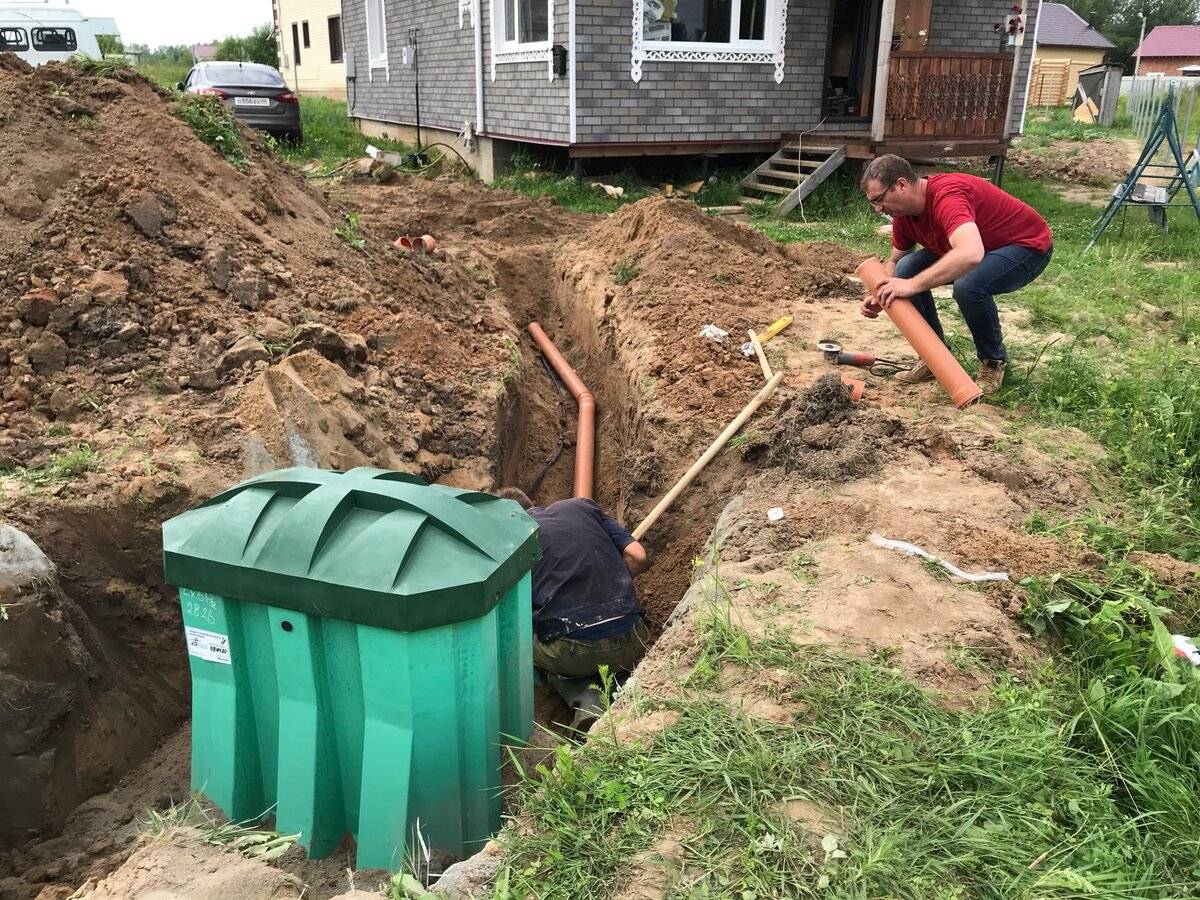

Сборка наружных сетей начинается с установки септика или другого очистного сооружения. Затем начинают прокладку труб, начиная снизу, то есть от септика. По окончанию сборки сетей выполняют их испытания на предмет выявления возможных протечек, после чего выполняется утепление труб (если это предусмотрено проектом) и обратную засыпку.
Итак, установка автономной канализации в частном доме – это трудоемкий процесс. Проектирование систем лучше доверить профессионалам, а вот монтаж можно осуществить и своими силами.
Требования
Правила монтажа систем жизнеобеспечения (электроснабжение, водоснабжение, канализация) в коттеджах, строящихся на плитном фундаменте, регламентируются установленными нормативами по СП № 31-110-2003, №31.13330 и №32.13330
При этом практикующие инженеры рекомендуют уделять особое внимание ремонтопригодности коммуникационных линий
Согласно действующим правилам в строительстве, под инженерные сети не пробивают отверстия в затвердевшем монолите, а организуют места закладки гильз на этапе строительства опалубки.
В процессе необходимо учесть следующие факторы:
Для прокладки системы «теплого пола» и линий водоснабжения используют трубы диаметром от 16 до 20 мм. Для проводки канализации применяют трубы из поливинилхлорида со стандартным диаметром 110 мм. Если по проекту в доме много сантехнических приборов, большая длина канализационной магистрали или не предусмотрен приямок, то используют трубы диаметром 160 мм.
- Минимально допустимый размер гильзы составляет 5 см.
- При сезонных температурных перепадах в грунте возникают линейные расширения, поэтому при закладке инженерных систем используют специальные компенсаторы.
- Линии водоснабжения прокладывают ниже уровня промерзания, в противном случае параллельно ведут греющие кабеля или используют полистирольные скорлупы.
- Электрику закладывают в гильзы с радиусом изгиба от 0,3 до 0,7 м. Такое положение делает ремонтопригодным этот узел коммуникаций в случае повреждений. Линии электроснабжения выводятся в щиток, который, как правило, находится рядом с домом.
- Газовую трубу запрещено вводить в дом через толщу фундамента, для этих целей делают отверстие в наружной стене и вставляют в него гильзу для защиты. Все места, в которых трубы соединены, должны быть расположены таким образом, чтобы в любой момент место контакта можно было обследовать и починить при необходимости.

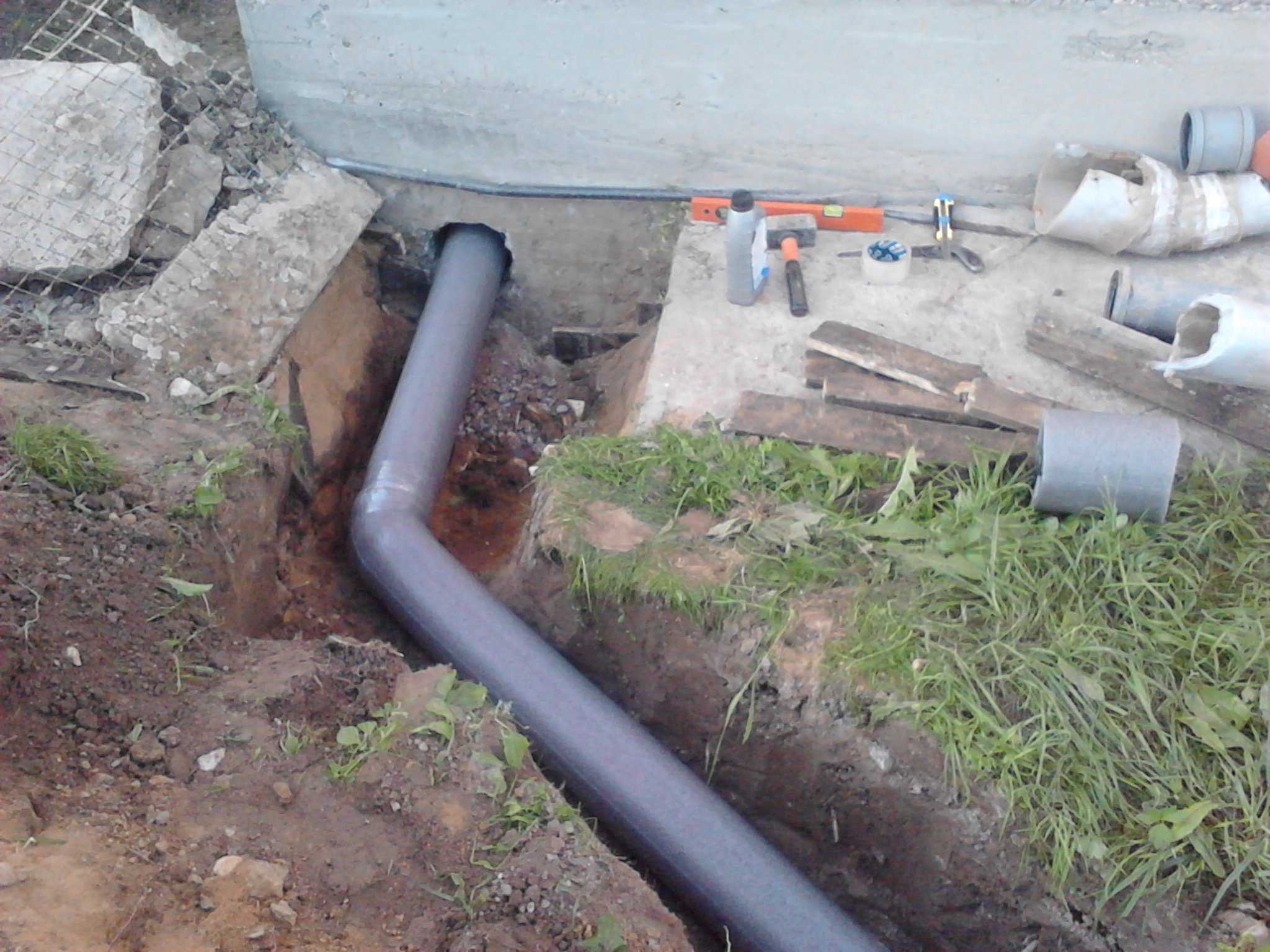

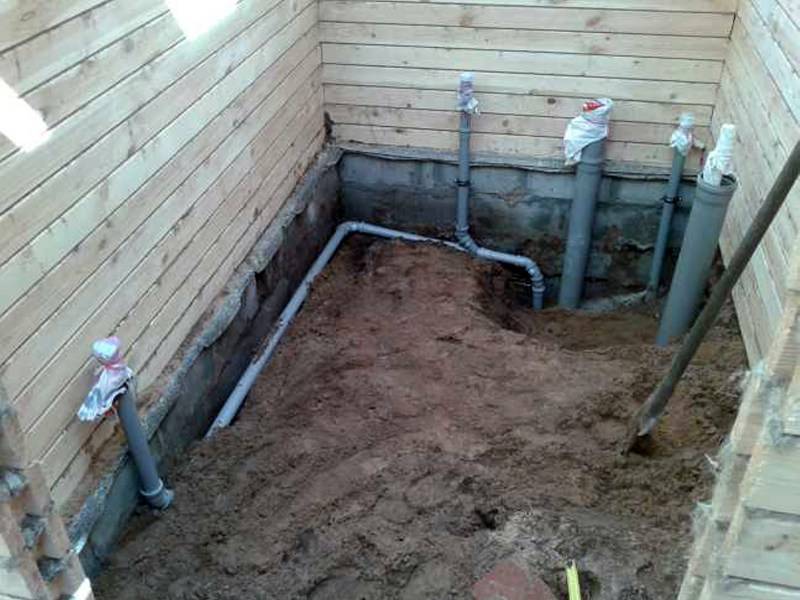

Как вывести трубу прямо из дома
Имея готовый дом, сразу встает вопрос: а как же вывести канализацию через фундамент? Чтобы вывести канализационный трубопровод из собственного дома необходимо провести установку пограничной системы, которая соединяет септик с отходящими трубами.
Вывод трубы проходит сквозь фундамент. Причем глубина монтажа должна превышать величину промерзания грунта. Работы выполняются в следующей последовательности.

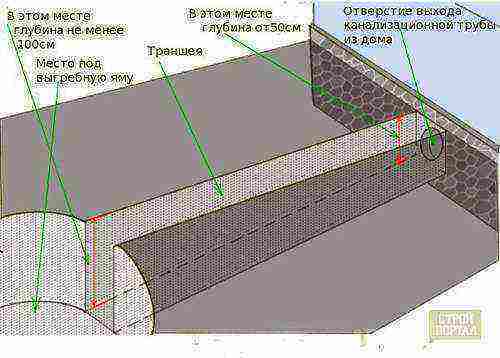

Этап 1. Роется траншея, в которой произойдет стыковка наружной и внутренней системы.
Этап 2. Делается отверстие в фундаменте под канализацию. Для работы потребуются:
- Перфоратор;
- Металлический пробойник;
- Электрическая дрель;
- Набор сверл.
Если такими инструментами сделать отверстие не удается, используется специальная алмазная установка.
Процесс бурения всегда достаточно сложен, ведь приходится бурить бетонное основание. Если была сделана армирующая сетка, придется воспользоваться болгаркой. Она легко справиться с арматурой. Иногда для получения нужного отверстия приходится работать несколько дней.
Сначала на поверхности фундамента определяется место, где будет выводиться трубопровод. В этом месте чертится круг, причем его диаметр должен превышать размер канализационной трубы, совместно с гильзой.
Перфоратором бурится бетон на максимальную глубину. Встречающиеся прутья арматуры срезаются болгаркой.
Важно! Когда появляется необходимость создать отверстие большого диаметра, к примеру, для монтажа канализации в большом доме, воспользоваться бурильной установкой. Чтобы сделать отверстие в бетонном фундаменте, строители пользуются несколькими способами:
Чтобы сделать отверстие в бетонном фундаменте, строители пользуются несколькими способами:
- Алмазное бурение. Считается самым оптимальным вариантом. Материал фундамента при такой работе не получает повреждений. Данная технология относится к самой дорогой, даже если арендовать такой станок;
- Перфоратор. Выполняется ударное бурение. Отрицательной стороной считается долбежка, которая вызывает появление микротрещин. Бетон начинает отслаиваться от арматурной сетки;
- Безударное сверление. Один из наиболее безопасных способов, требующий много времени. По всему периметру нужного большого отверстия сверлится большое количество более мелких. Кувалдой выбивается бетонная пробка, арматура срезают ножницами по металлу.
Совет! Монтаж канализационной трубы должен проходить под небольшим уклоном. Для этого диаметр отверстия делается немного больше (10-20 мм).
Этап 3. В сделанный канал сначала укладывают гильзу, затем прокладывают трубопровод. Образовавшиеся щели закрываются заделать монтажной пеной. Она же становится и хорошим теплоизолятором.
Внешняя сеть

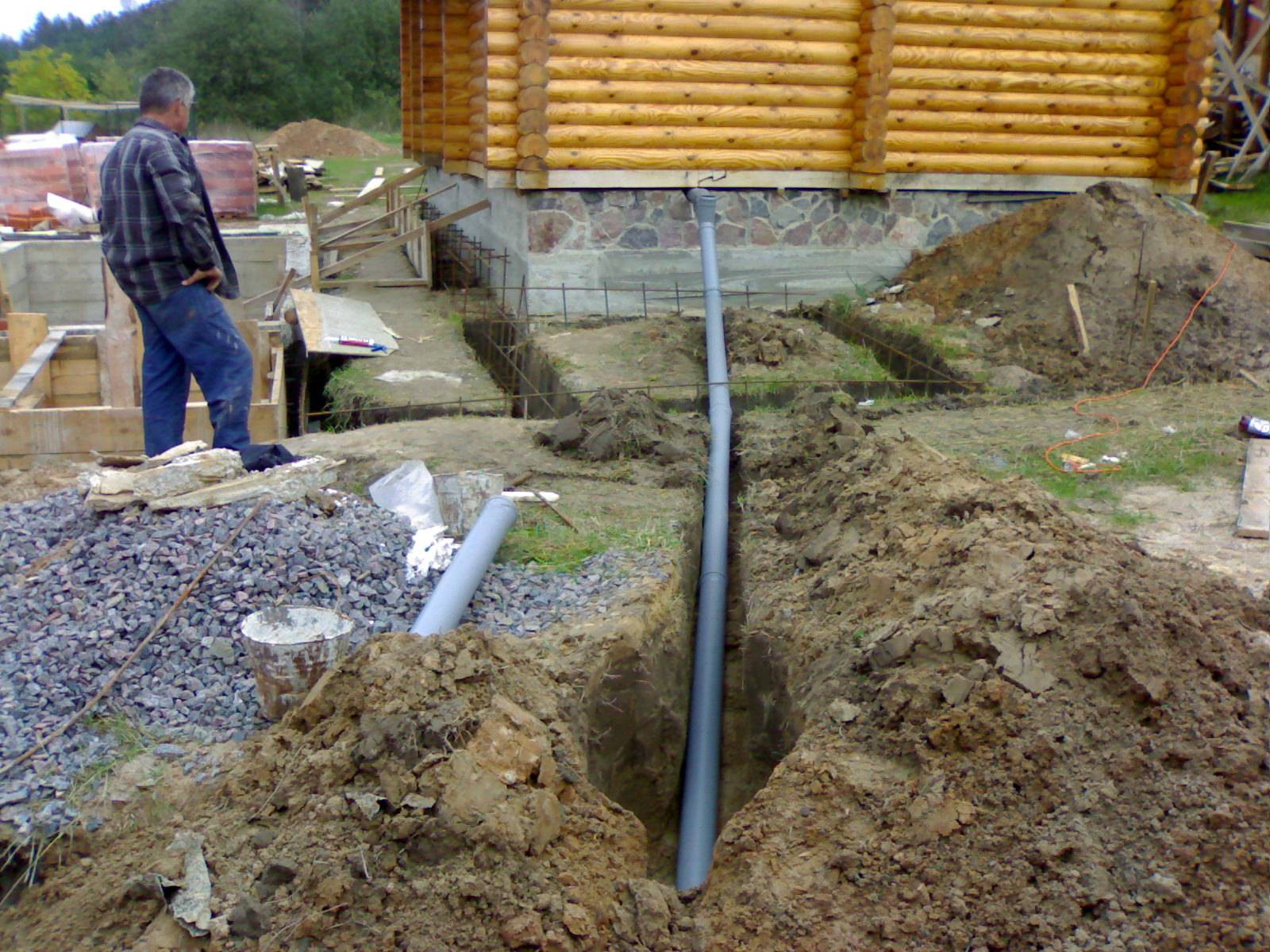

Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.
Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.
Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.
Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех местах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.
Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.

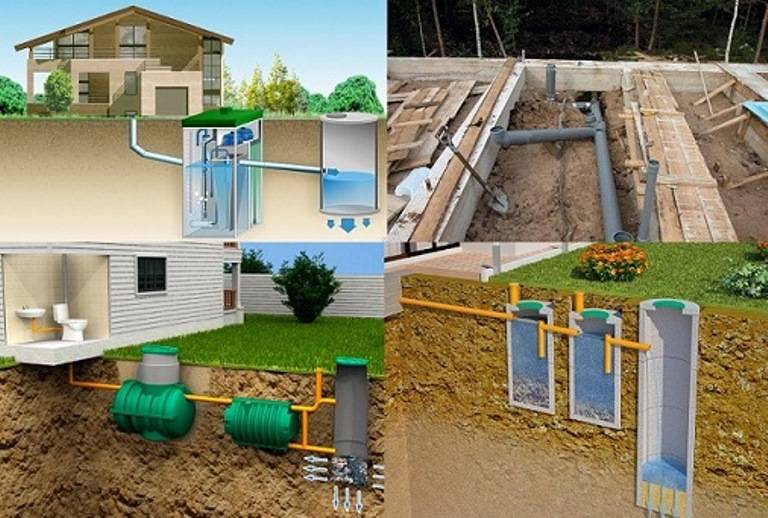

Варианты оборудования канализации
Поэтому установка канализации производится, как правило, на этапе строительства. Однако и в домах старой постройки, лишенных обычных удобств, возможно оборудование инженерных коммуникаций.
Проведение монтажа канализации в частном доме своими руками нельзя назвать чрезмерно сложной задачей, но работа это трудоемкая, поэтому в одиночку выполнить её непросто. По возможности стоит использовать строительную технику для копки котлованов.
Прежде всего, нужно спроектировать канализацию в частном доме. Начинается планирование с определения способа очистки стоков. Тут возможно два варианта:
- Подключение дома к трубопроводу, транспортирующего стоки в центральный коллектор.
- Устройство локальной системы канализации с установкой местного очистного сооружения.
Элементы внутренней канализационной системы
К таковым можно отнести следующие детали;
- Сифон и сливной патрубок кухонной мойки.
- Такое же устройство для умывальника в ванной комнате.
- Там же – сифон и сливной патрубок от ванны, и трап с сифоном от душевой кабинки.
- Сливной патрубок и сифон от биде – в туалете. Там же – сифон и колено подключения унитаза к стояку фекальной канализации.

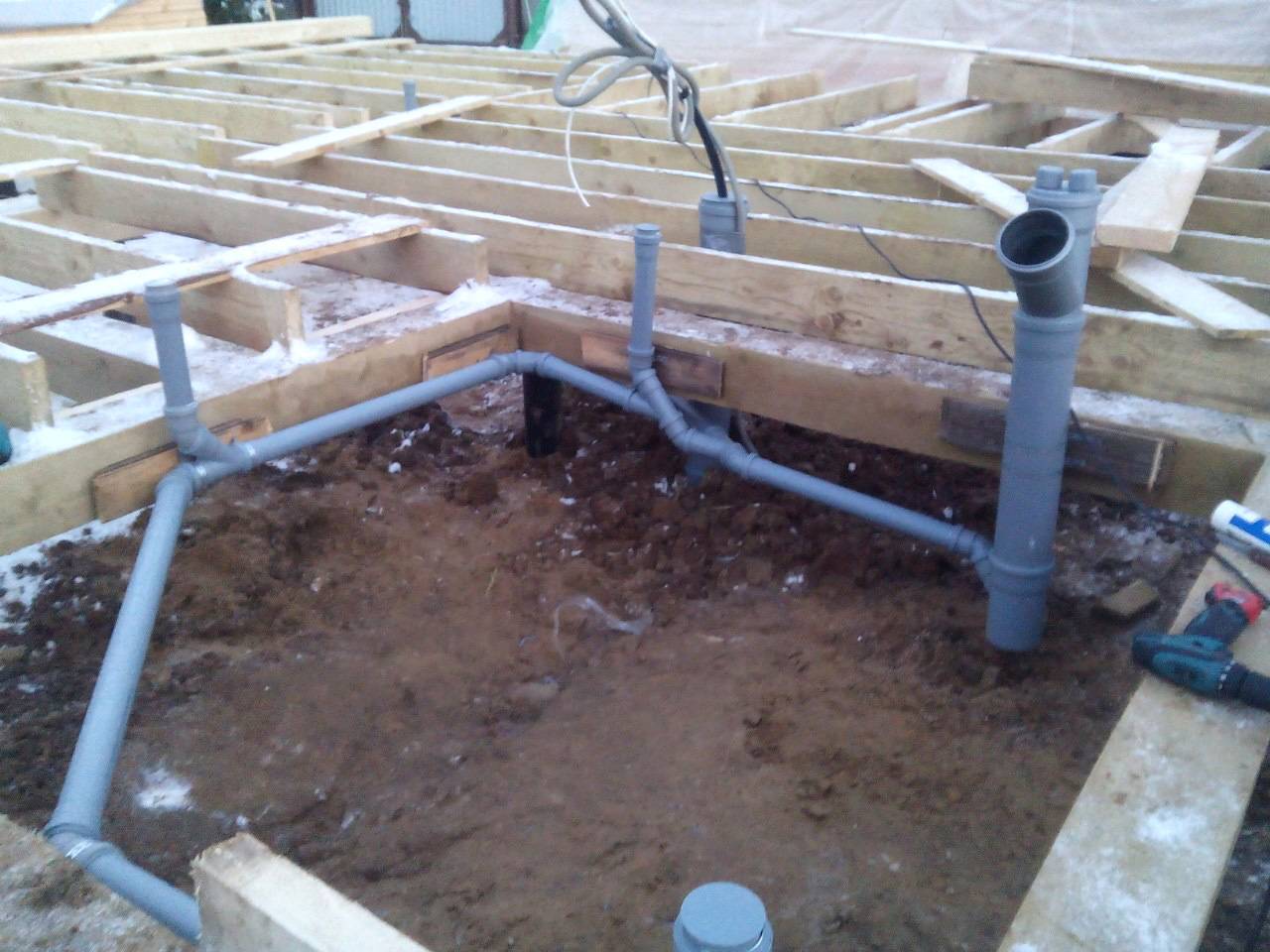

В двухэтажном доме эти элементы могут повторяться на каждом этаже, но могут и отсутствовать, тогда в приведенный список нужно внести соответствующие коррективы.

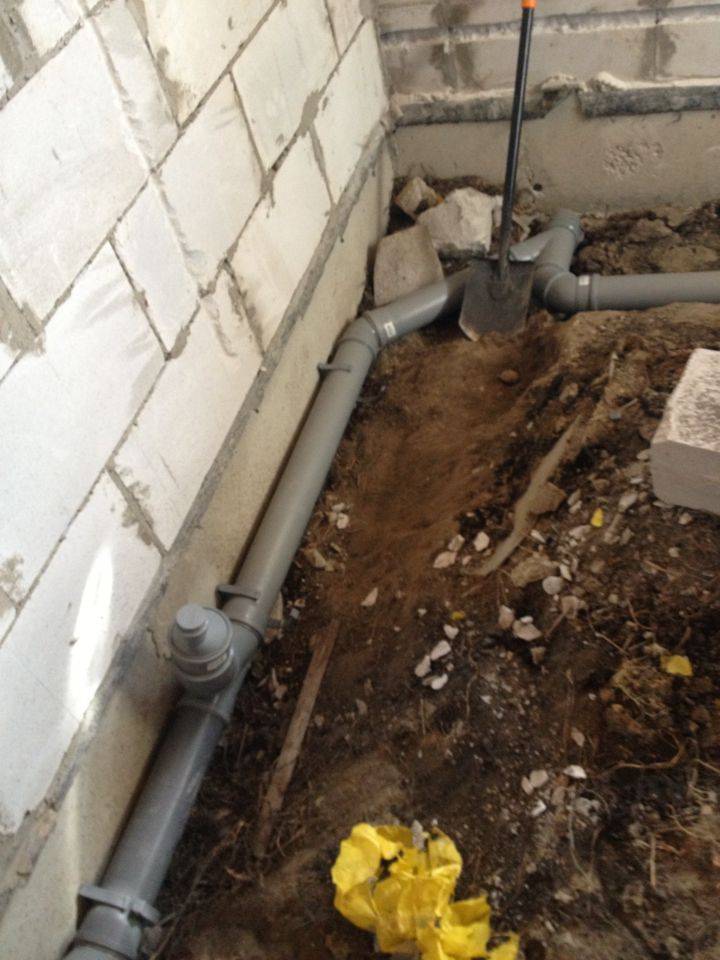

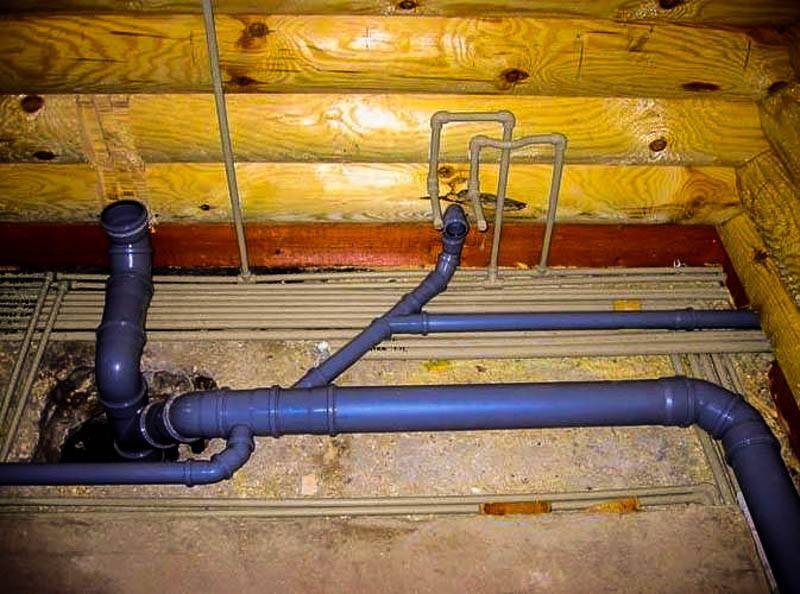

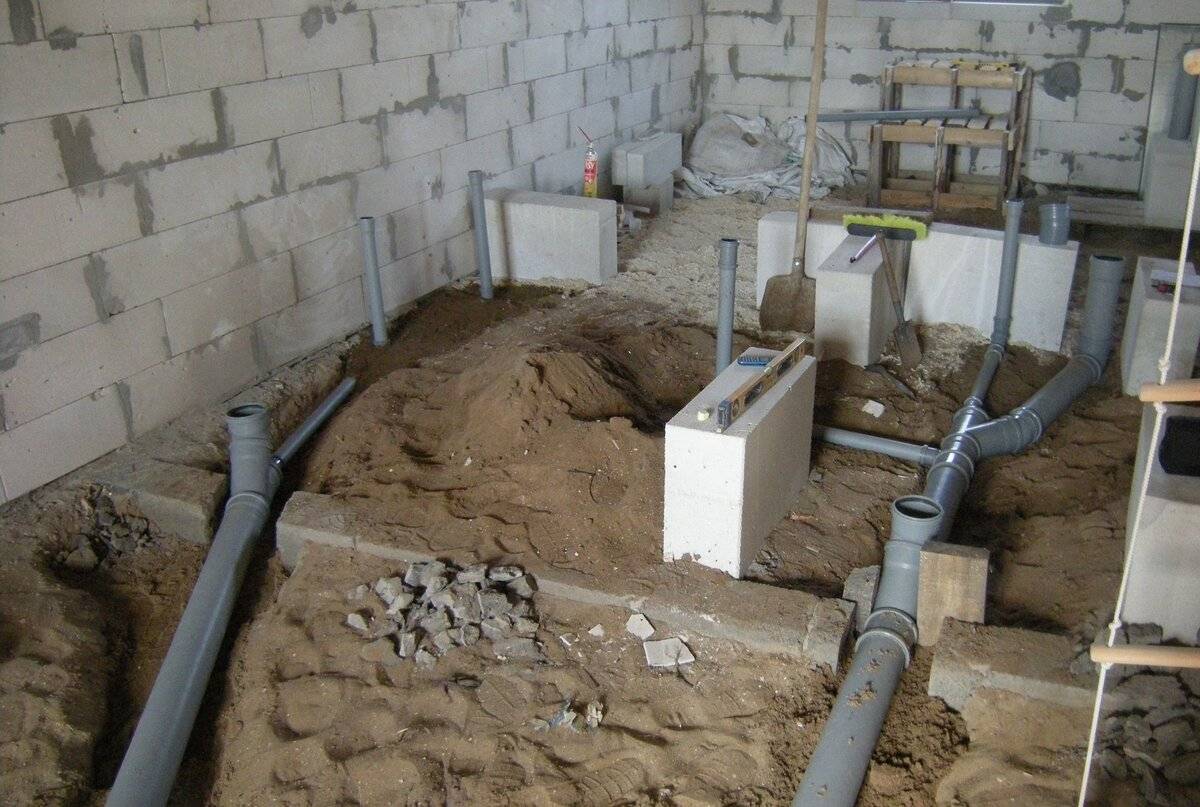

Все перечисленные детали подключаются к горизонтально расположенной отводной трубе. Поскольку речь идет о самотечной системе стоков, отводной канал при прокладке устанавливается с уклоном 2-5 миллиметров в направлении слива и подключается к стояку сливной системы.
Размер отводной трубы может колебаться в пределах условного прохода 32-50 миллиметра. На практике обычно предпочитают обходиться одним, максимальным диаметром, что упрощает подбор фитингов. Смотрите представленную ниже схему.
Все данные по использованию элементов сантехники сводятся в аксонометрическом чертеже, в соответствии с которым нужно сделать расчет потребности в материалах.
Как сделать схему внутренней канализации дома самостоятельно
Такой графический документ предусматривает отображение всех коммуникаций в доме, включая схему водослива. При этом учитываются следующие обстоятельства:
- Все сантехнические приборы устанавливаются на полу вдоль одной стены, общей для таких помещений, как кухня, ванная комната и санузел.
- В кухне предусматривается установка мойки, посудомоечной и стиральной машин.
- Указанные агрегаты подключаются к общей отводной трубе через сифоны, предотвращающие проникновение в помещение воздуха из канализации с характерными запахами.
- Отводная труба через отверстие в стене проходит в ванную комнату, где могут подключаться следующие сантехнические приборы: умывальник, ванна, стиральная машина – каждое устройство со своим сифоном.
- Следующее отверстие в стене выходит в туалет, где могут быть размещены биде и унитаз.
- Все подключения производится к отводной трубе диаметром 40-50 миллиметров с использованием тройников под углом 135 градусов. Соединения необходимо сделать «в раструб», оснащенным уплотняющей манжетой для герметичности.
При недостаточном уклоне сток воды будет затруднен или невозможен, а превышение параметра приведет к ускоренному сливу. В результате вода стечет, а часть загрязнений останется в трубе, создавая предпосылки для будущего засора.

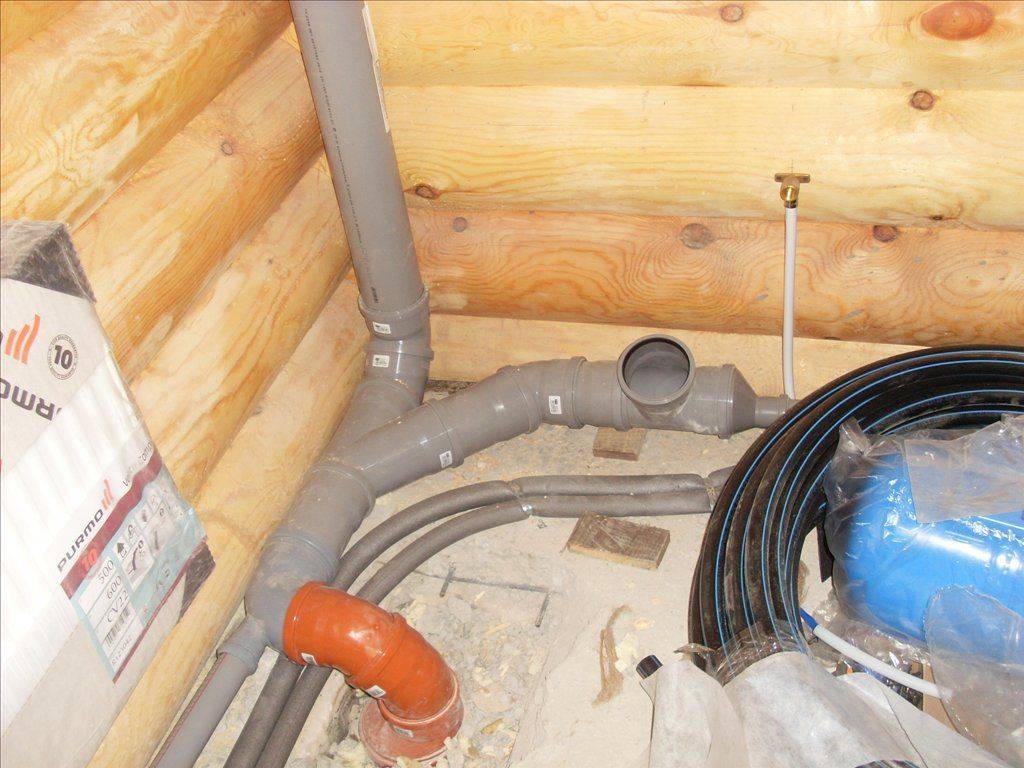

Вторым значимым узлом внутренней канализации в частном доме является стояк, принимающий в себя сливные воды из отводной трубы. Таких отводов может быть несколько.
Диаметр трубы стояка по этой причине выбирается в пределах 100-150 миллиметров. Стояк в обязательном порядке оснащается ревизией для контроля ее состояния и обеспечения возможности прочистки.
Но функционально этот элемент системы выполняет еще одну важнейшую задачу – его продолжение обеспечивает вентиляцию в системе канализации и называется оно фановой трубой.
На верхний конец стояка в доме устанавливается еще одна ревизия, к которой крепится основание фановой трубы. Она выводится через потолочные и кровельные перекрытия. Верхний конец должен быть выше конька кровли минимум на полметра для надежного удаления неприятных запахов канализации.
Кроме того, при полном заполнении трубы стояка сливными водами возможен срыв сифона.
В заполненной трубе стояка создается разрежение, в результате которого водяные затворы в сифонах засасываются в стояк. Воздух, отнюдь не ароматизированный, через пустые гидрозатворы проникает в жилое пространство дома. Результат очевиден.
Такая неприглядная ситуация полностью разрешается установкой фановой трубы, через которую поступает воздух в систему, уравнивая давление.
Таким образом, стояк играет важнейшую роль в общей водосливной системе и все особенности его устройство нужно учитывать при проектировании канализации.
Особенности устройства канализации в двухэтажном частном доме
Устройство верхнего этажа в загородном доме также предусматривает использование сливной системы. Точек слива на нем меньше, обычно это душ и туалет.
Для экономии средств, разводка канализации второго этажа выполняется параллельно аналогичной сети на первом этаже. Это упрощает проектирование и монтаж системы, поскольку отпадает необходимость в установке второго стояка – слив подключатся к действующему.
