Коптильня своими руками: виды, схемы и принцип работы, особенности электростатической конструкции

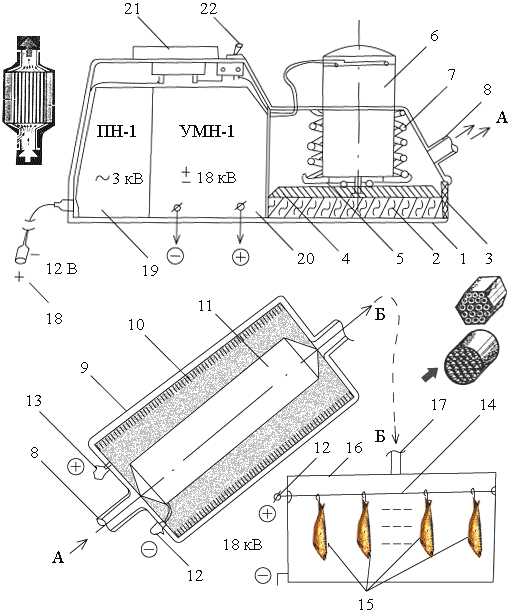

Общая схема электростатической коптильни

Высоковольтный генератор укрепляют ближе к шкафу, чтобы не удлинять высоковольтные провода. Дым образуется из щепы в газогенераторе, который подогревают теном или газовой горелкой.

Фото 1. Простое схематичное изображение устройства электростатической коптильни. Указаны только основные части.

Вентилятор обеспечивает поступление воздуха через заслонку. Щепа не должна получать слишком много воздуха, иначе произойдет ее возгорание. Горячий дым проходит через холодильник, охлаждаясь водой до необходимой температуры, и поступает в шкаф через штуцер. Диаметр всего воздушного и газового тракта примерно 20—40 мм, на входе вентилятора должна быть установления заслонка (шибер) для регулирования потока воздуха.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

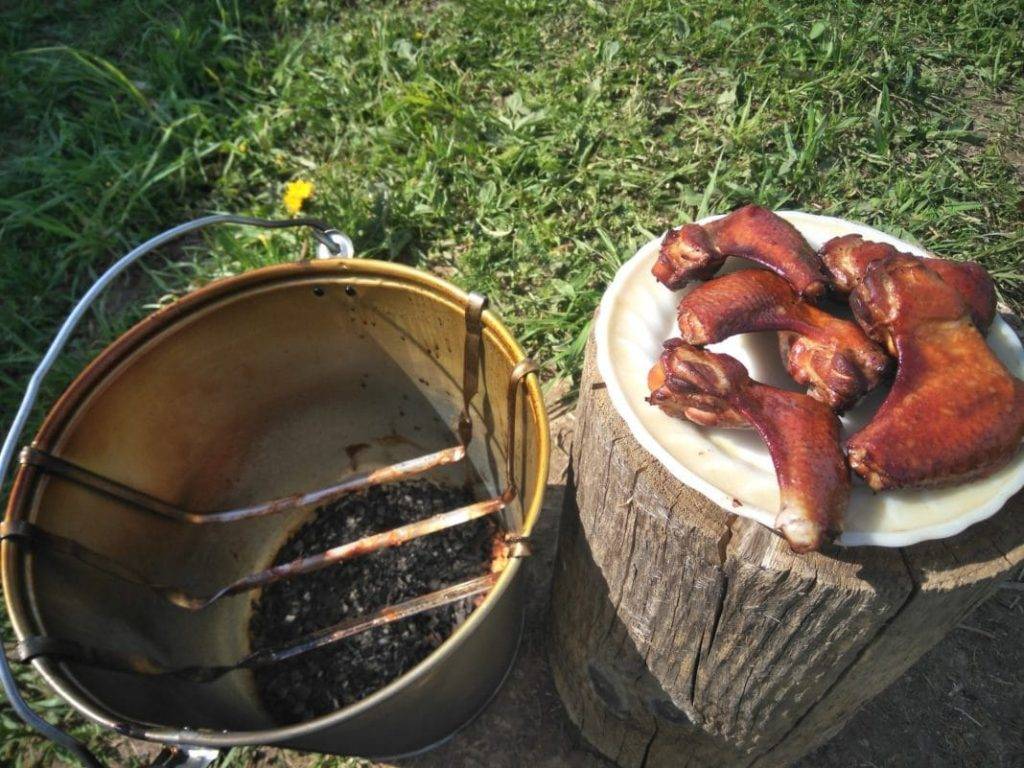

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

На чем остановить свой выбор?

Чтобы не ошибиться в выборе способа копчения и решить для себя, какого вида сделать коптильню у себя во дворе, в гараже или на даче, необходимо:

• изучить технологии обоих методов, их достоинства и недостатки;
• решить, какие качества готового продукта хотелось бы получить;
• определить, какие технические возможности имеются в доме для того, чтобы смастерить коптильню своими руками;
• определиться, будет эта коптильня горячего или холодного копчения.

Изучаем особенности процесса копчения

В пищевой промышленности применяют 3 способа копчения:

• холодный, при котором температура дыма в коптильном шкафу составляет от 20 до 50°С;
• горячий, при котором температура поддерживается на уровне 80-120°С;
• полугорячий, происходящий при температуре 60-70ºС.

В домашних условиях чаще используют первый или второй способы. При холодном способе копчения температуру стараются держать не выше 20°С, а при горячем, наоборот, ее поднимают до максимально возможного значения.

Особенности холодного копчения

Технология копчения этим способом такова:

1. Рыбу или мясо засыпают крупной солью и оставляют для просаливания на 3-5 дней, сало лучше оставить на 10 дней. Этот этап необходим для уничтожения микроорганизмов, т. к. продукты не будут подвергаться температурной обработке.
2. По окончании засолки продукт необходимо тщательно отмыть от соли. Для этого его помещают в емкость с чистой водой на 4-10 часов и периодически промывают под проточной ходой до исчезновения привкуса соли.
3. Продукт насухо вытирают чистой тканью и 24 часа вялят, для чего подвешивают его в прохладном помещении с хорошим кондиционированием.
4. Перед началом копчения продукт следует хорошо охладить в холодильнике. Лосось можно заморозить.
5. Затем продукт помещают в коптильню и обрабатывают холодным дымом от 10 часов до нескольких суток (чем крупнее продукт, тем дольше длится копчение).

Процесс копчения холодным способом трудоемкий и продолжительный, что можно отнести к недостаткам этого метода приготовления копченостей, которые к тому же теряют в процессе приготовления массу и влагу и становятся чересчур сухими. Однако преимуществ у этого способа тоже немало. К ним относят:

• повышенные вкусовые качества: во время копчения продукт приобретает насыщенный и ароматный вкус;
• привлекательный внешний вид за счет образующейся на поверхности коричневой корочки;
• плотную структуру, благодаря которой продукт не разваливается на куски в процессе нарезки;
• из-за отсутствия высокотемпературного воздействия продукт сохраняет большее количество полезных веществ;
• при условии правильного хранения срок годности копченостей может достигать 3 лет.

Особенности и преимущества горячего копчения

Процесс горячего копчения занимает намного меньше времени, вследствие чего рестораторы, владельцы пивных баров и пунктов быстрого питания отдают предпочтение этому способу. К другим его достоинствам можно отнести:

• отсутствие необходимости в сложных подготовительных мероприятиях;
• сохранение влаги, благодаря которой продукт остается сочным и приобретает более нежный вкус.

Важным технологическим условием при горячем копчении является поддержание высокой температуры внутри коптильной камеры не за счет открытого огня, а за счет обильного выделения густого дыма. В коптильнях промышленного производства этот процесс автоматизирован. Но в домашних коптильнях, сделанных своими руками из подручных средств, поддержание нужной температуры в течение нескольких часов может создавать трудности.

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

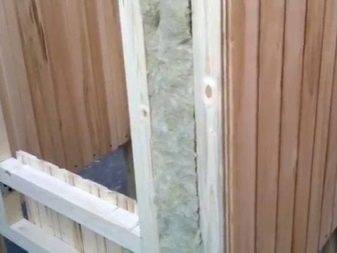

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу

У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Обзор электростатических коптилен, существующих на рынках

Рынок предлагает множество техники самых разных назначений и от разных производителей. Если нет нужной сноровки или возможностей для самостоятельного создания электроаппарата, лучше приобрести готовую. Для постоянной готовки дома подойдут маленький электростатические коптильни, выпускаемые американским производителем Greentechs, российским Электра или финским Muurikka. Эти устройства небольшие по габаритам, имеют полный функционал, просты в работе и стоят недорого в пределах 6 тысяч рублей. Они используются даже в маленьких комнатах и полностью безопасны, а еда в них получается такой же аппетитной, как и в дорогом профессиональном оборудовании.

Если нужна многофункциональная коптильня, то можно приобрести новозеландские устройства Anuka. Приборы стоят около 12 тысяч рублей, они оснащены дымогенератором.

Для ежедневной заготовки больших порций рыбы или мяса можно приобрести корейскую модель фирмы Kocateq или Landmann из Германии. Они стоят дороже, но для них отсутствуют любые ограничения по домашнему применению. Агрегаты крупногабаритные, похожи на аппараты, которые используются на производстве, но в них можно в потоковом режиме заготавливать продукты.

Электростатическая коптильня Cosmogen

Компания Cosmogen предлагает разные виды коптилен – для холодного и горячего копчения. На рынке существуют как бытовые, так и производственные устройства. Приборы многофункциональны, в них можно делать копченые, вяленые, сушеные продукты, а также комбинировать варианты приготовления. Аппараты от фирмы Cosmogen качественные, долговечные, эффективные и простые в работе устройства, продающиеся по невысокой стоимости.

На фото электростатическая коптильня Cosmogen

Электростатическая коптильня Ижица

Для крупных предприятий, специализирующихся на сбыте копченых товаров, можно подобрать коптильни фирмы Ижица. Примером может служить популярная модель Ижица 1200М. Устройство 1200М обладает следующими параметрами:

• Наибольшее разовое количество продуктов – 100 кг;
• Необходимая площадь для коптильни 2х2 м;
• Потребляемая мощность 0,6 кВт/час;
• Питание – основная комплектация 3 фазы, 380В, 50 Гц, также существует комплектация 1 фаза, 220В, 50 Гц.

Коптильни Ижица известны как проверенное временем, качественное и недорогое оборудование. Приготовление рыбы занимает менее 3 часов, а дымогенератор помогает уничтожить вредные бактерии.

На фото электростатическая коптильня Ижица

Подготовка продуктов к копчению

К этому делу необходимо отнестись с особой ответственностью. Используемое для копчения мясо или рыбу нужно заранее натереть солью и оставить в таком состоянии на 5 дней. Если продукт полностью разморожен, то времени потребуется больше.

Основное назначение соли – уничтожение любых вредных бактерий. Потеря влаги, вызванная такой обработкой, неизменно повлечет за собой гибель всех микроорганизмов. Чтобы избавиться от чрезмерного количества соли, по истечении нужного срока продукт следует замочить в воде на несколько часов.

Далее будущее копченое блюдо требуется качественно провялить, для чего его нужно промокнуть тканью и оставить в сухом и хорошо вентилируемом помещении

При этом важно следить за отсутствием каких бы то ни было насекомых, особенно мух. А уже после такой обработки можно приступать непосредственно к копчению

Возможные проблемы копчения и пути их решения

1. Возможность электрического пробоя. Подвешивать продукты нужно на расстоянии от дна и стенок коптильной камеры, чтобы избежать пробоя. Также пробой возможен, если имеются проблемы с изоляцией.
2. Большинство проблем, при которых коптильня не набирает нужную температуру или не выделяется дым, связано с неисправностью нагревательных элементов. В этом случае их следует заменить.
3. Неправильный выбор щепок. Нужно уметь правильно подбирать дерево, иначе вкус продукта может сильно испортиться. В коптильне нельзя использовать деревья со смолой (ель, сосна и др.), так как она будет выделяться вместе с дымом, отравляя продукт. Лучшим выбором будет груша, яблоня, бук и другие фруктовые деревья. Щепки нужно брать сухие.
4. Горечь. Горьким продукт становится из-за щепы – либо при холодном копчении положили слишком большое количество топлива и она выделяет высококонцентрированный дым, либо она слишком влажная. При горячем копчении снимать продукты нужно, когда опилки прогорят (не более часа). Когда копчение начинается на углях, приготовленная продукция может почернеть и начать горчить.
5. Чтобы часть продуктов разложения не осаживалась на стенках коптильни, нужно отрегулировать уровень потенциала электрического поля.
6. Перед помещением в коптильню продукты нужно подсушить и промокнуть салфеткой для удаления избыточной влаги. Если этого не сделать, может произойти пробой электрического поля.
7. Продукт нужно проветривать после приготовления, иначе может сохраниться резкий запах. На свежем воздухе мясо или рыба должны провести не менее 6 часов (лучше 12 часов).
8. Нельзя изготавливать установку из синтетики. Под воздействием высоких температур выделяются отравляющие вещества и проникают в пищу, оказывая негативное влияние на здоровье.

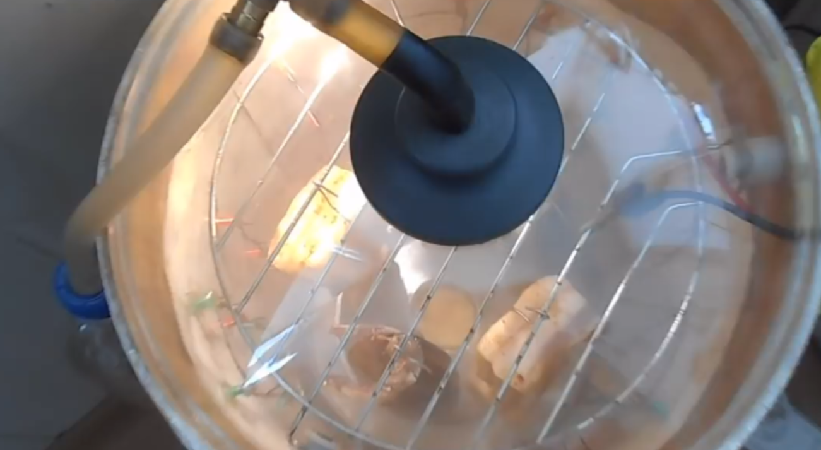

Работа электростатической мини — коптильни

Перед запуском продукты вывешивают на подвес коптильни и на относительно короткое время, 5-7 мин. включают нагнетающий вентилятор. Чтобы не было пробоя электрического поля, мясо — сало необходимо подсушить, и даже промокнуть избыточную влагу салфеткой.

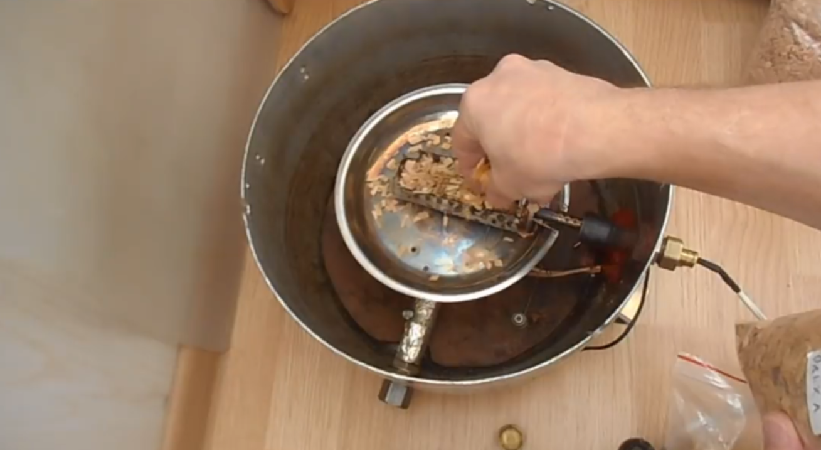

В коробку дымогенератора загружают опилки, вставляют «паяльник» и крепят клеммы электростатической системы. Далее коптильня закрывается крышкой, и включается нагрев, после заполнения нижней части корпуса дымом включается электрогенерирующая система. Для того чтобы дым концентрировался на мясных изделиях, необходимо подрегулировать уровень потенциала электрического поля, иначе большая часть продуктов разложения осядет на стенах коптильни.

Продукты, подходящие для приготовления в коптильне

Большинство блюд, которые подвергаются холодному копчению, до начала готовки следует хорошо замариновать. Для холодного копчения подходят жирные продукты. Такая рыба как скумбрия, лосось, различные мясные вырезки отдают излишки жира и хорошо провяливаются. Помимо этого жирные продукты хорошо сохраняют свою свежесть за счет долгой обработки дымом и могут храниться в течение месяца в холоде (погреб, холодильник).

Для горячего копчения подходят кура, морские продукты, нежирная рыба. Под влиянием больших температур продукты получают аппетитную корочку, а вкус получается нежным. Срок хранения продуктов не дольше 5 дней.

Копченые продукты получаются полезными, в них не содержатся вредные бактерии, которые убиваются полем.

Как работает электростатическая коптильня

Работа электрокоптильной установки практически не отличается от действия обычной камеры холодного копчения:

1. Внутрь дымогенератора загружаются опилки фруктовых деревьев, которые нагреваются в замкнутом объеме в отсутствии воздуха, при разложении выделяется горячий дым, насыщенный парами воды и продуктами разложения древесины – кислотами, альдегидами, спиртами и смолами;
2. В охладительной камере поток дыма охлаждается и очищается от самой токсичной части дыма — смол и дегтя. Если этого не делать, электроды электростатической коптильни быстро покроются черным твердым налетом, и эффект электрического поля исчезнет;
3. Очищенный и охлажденный дым направляется вентилятором в рабочую камеру. Под действием высоковольтного электростатического поля вода, альдегиды и спирты получают заряд и притягиваются к поверхности мясопродуктов.

Отличие коптилен горячего и холодного копчения.

Существует два основных варианта коптилен – горячего и холодного копчения. Продукты, изготовленные в первой из них, получаются более мягкими и жирными, вторая же выдает изделия с плотной и суховатой структурой. Поэтому прежде чем приступать к изготовлению коптильного агрегата, стоит заранее согласовать, какой продукт больше придутся по вкусу вашим домочадцам, после чего уже можно будет определиться с выбором прибора. Коптильни горячего и холодного копчения отличаются между собой расположением топки и принципом работы.

Так, в конструкции агрегата горячего воздействия на продукты, нагрев коптильной камеры с расположенными на ее дне опилками производится непосредственно от открытого огня или же нагревательного электрического прибора, находящегося подо дном. Подобная схема способствует перегреву и появлению горячего дыма, исходящего от стружечно-опилочной смеси. Схема простейшего коптильного аппарата, работающего по такой технологии, показана на иллюстрации ниже:

Простейший прибор для горячего копчения продуктов

1 – Импровизированная топка, которая может быть сооружена в любом месте, где будет установлена такая коптильня.

2 – Поставка: ножки или даже просто несколько установленных кирпичей.

3 – Днище, изготовленное из металла толщиной в 3÷4 мм и имеющее просверленные отверстия диаметром 4÷5 мм

4 – Стружечно-опилочный слой из древесины плодовых пород, уложенный на перфорированное дно.

5 – Поддон с приподнятыми к краям стенками для сбора стекающего с продуктов жира.

6 – Металлическая решетка для укладки продуктов.

7 – Продукты для горячего копчения.

8 – Плотно закрывающаяся крышка с небольшим отверстием для отвода дыма.

Холодное копчение продуктов происходит под воздействием теплого дыма, температура которого редко превышает границу в 36÷40 ºС. Получившийся от тления древесины дым успевает остывать по пути от топки к коптильной камере. Таким образом, в данной конструкции две основные камеры, дымогенераторная и коптильная, располагаются друг от друга на определенном расстоянии, и связываются посредством специальных каналов. Дым, проходя по заданной ему траектории, не только остывает до требуемой температуры, но еще и освобождается от вредных примесей и копоти, которые могли бы попасть в продукты, снижая их вкусовые качества.

Цены на дымогенераторы

дымогенераторы

Примерная схема простейшей установки для холодного копчения продуктов представлена на рисунке:

Типовая схема коптильни для холодного копчения

1 – Топочная камера, в которую закладываются дрова.

2 — Топливо. Лучше всего брать древесину плодовых пород деревьев — вишни, груши, яблони и им подобным. Кроме этого, подойдет древесина и некоторых других лиственных пород, например, дуба или ольхи.

3 – Дымоходный канал, через который дым, постепенно охлаждаясь, как это условно показано широкими стрелками, попадает в коптильную камеру.

4 – Цокольная часть коптильни, выполненная из кирпичной кладки

5 – Мелкая металлическая решетка с ячейками 3÷5 мм, на которой будет задерживаться копоть.

6 – Коптильная камера без дна – это может быть подготовленная бочка или ящик из листового металла толщиной в 3÷4 мм, или же специально выстроенный «домик» из древесины или кирпича.

7 – Продукты, подвергаемые холодному копчению. Их обычно подвешивают на крюках за перекладины (поз.8), которые в свою очередь могут представлять собой обычные металлические прутья или же перфорированные реечные профили.

9 – Плотно подогнанная крышка коптильной камеры, имеющая отверстия или трубу для выхода дыма.

10 – Перфорированная крышка, закрывающая топочную камеру. В некоторых конструкциях дверца может быть расположена не сверху, а на передней или боковой стенке топки.

Это была лишь общая схема, которая может быть воплощена на практике различными способами. Ниже в публикации и будут рассмотрены несколько вариантов возведения коптильни для холодного копчения.
