Обогреватель своими руками: как сделать самодельный прибор в домашних условиях

Электрообогреватели из проволоки и спирали: схема и принцип работы

Еще проще собирается обогреватель из нихромовой проволоки своими руками. Для работы понадобятся материалы:

• стеклотекстолит 50*50 см;
• 24 метра нихромовой проволоки Ø 0,3 мм;
• эпоксидный клей 150 г.

Принцип изготовления следующий: поверхность квадратной панели из стеклотекстолита равномерно покрывается нихромовой проволокой, концы которой выводятся на токоподающие элементы. Затем вся площадь заливается эпоксидным клеем и накрывается второй текстолитовой панелью. После застывания клея готовый «сэндвич» подключается к источнику тока и может использоваться для обогрева гаража.

Поэтапная сборка. У стеклотекстолитовых панелей определяется внутренняя и внешние лицевые стороны, внутренние шлифуются наждачкой, зачищаются.

Печка — булерьян очень мало потребляет топлива

На нижнем листе с внутренней стороны делается разметка расположения проволоки: точный расчет длины спирали на каждом витке производить необязательно, но надо учитывать, что все 24 метра должны уместиться на квадратной панели 50*50 см. Проволока не должна доходить до краев панели 2–3 см по всему периметру, расстояние между витками – 8–15 мм.

По бокам просверливаются отверстия, в которое вставляются гвозди или спички. На них наматывается проволока, через каждые пять витков она закрепляется бумажными полосками с клеем. После намотки и закрепления проволоки спички (гвозди) убираются.

В панели просверливаются отверстия для вывода проводов и вставляются в них металлические заклепки, вокруг которых обматываются концы проволоки.

Вдоль витков равномерно наносится эпоксидный клей и закрывается второй стеклотекстолитовой панелью.

Проверить работоспособность прибора можно сразу, а затем оставить на сутки под грузом для полного высыхания.

Обогрев спиралью. Сделать обогреватель для гаража можно, используя асбестовую трубу и старую нихромовую спираль из сломанного отопительного прибора. Оснащенный вентилятором спиральный обогреватель из асбестовой трубы получил народное название «ветродуйка». Для изготовления понадобятся:

цилиндр из асбестовой трубы; спираль на обогреватель, разделенная на 6 равных кусков

Важно не разрезать элемент, так как в местах соединения она перегорает; вентилятор; короб из непроводящего ток материала; выключатель, подобранный по мощности, чтобы не расплавилась спираль для обогревателя.. Внутри асбестовой трубы помещают нихромовую спираль, разделенную на 6 равных кусков. Нужно рассчитать спираль равными отрезками, расположить вдоль и поперек, закрепить на трубе

Вход и выход из трубы ограждают защитной металлической сеткой. Недостатки этого вида приборов:

Нужно рассчитать спираль равными отрезками, расположить вдоль и поперек, закрепить на трубе. Вход и выход из трубы ограждают защитной металлической сеткой. Недостатки этого вида приборов:

Внутри асбестовой трубы помещают нихромовую спираль, разделенную на 6 равных кусков. Нужно рассчитать спираль равными отрезками, расположить вдоль и поперек, закрепить на трубе. Вход и выход из трубы ограждают защитной металлической сеткой. Недостатки этого вида приборов:

• асбестовая пыль вредна для вдыхания;
• спираль внутри открытая, на ней сгорает пыль и появляется запах;
• вентилятор шумит.

Преимущество – за короткий промежуток времени нагревает немалую площадь, так как активно выдувает тепло. Мощность такого прибора составляет 1,6 кВт.

Нагревательный элемент своими руками может сделать каждый автолюбитель. При соблюдении техники безопасности прибор будет подспорьем в гараже в холодный период. Обогреватель для гаража можно всегда сделать своими руками, это сохранит ваш бюджет.

Это интересно: Теплоноситель для систем отопления — что лучше: антифриз или вода?

Создание самодельного обогревателя для гаража и других помещений

Как для человека важно тепло, так и для автомобиля важно находиться в пределах определенной температуры для поддержания наиболее долгого строка эксплуатации. Нам важно, что бы автомобиль всегда был готов к работе, поэтому нужно поддерживать правильную температуру в гараже, что бы детали машины «не замерзали» и не теряли своих свойств

Автомобиль это как член семьи и важно ему тоже уделять особое внимание, поскольку он не раз выручает в жизненных ситуациях. Тема обогрева гаража очень актуальна среди автолюбителей. В гаражах не предусмотрена система отопления, поэтому автолюбители зачастую покупают различные модели обогревателей или делают самодельный обогреватель

В гаражах не предусмотрена система отопления, поэтому автолюбители зачастую покупают различные модели обогревателей или делают самодельный обогреватель

Тема обогрева гаража очень актуальна среди автолюбителей. В гаражах не предусмотрена система отопления, поэтому автолюбители зачастую покупают различные модели обогревателей или делают самодельный обогреватель.

При том, если покупное оборудование еще как то может соответствовать пожарной безопасности, то самодельные модели не гарантируют этой самой безопасности и зачастую все это заканчивается очень плачевно.

Принцип действия и основные элементы инфракрасного обогревателя

Чтобы сделать из подручных материалов инфракрасный обогреватель, принцип действия изучать обязательно. Как можно делать то, о чем ничего не знаешь?

Все нагретые тела излучают тепло, как это делает Солнце. Исходящие от теплового источника лучи – это электромагнитные волны, которые греют тела, встречающиеся на их пути: предметы мебели и люди. Нагрев воздуха при этом не происходит: воздух получает только часть тепла при теплопередаче от уже нагретых тел. На принципе теплового излучения и работают инфракрасные обогреватели, которые включают в себя два основных элемента:

• Источник излучения. В обогревателях промышленного производства это тонкие металлические нити, нагревающиеся при прохождении по ним электрического тока, или лампы (накаливая, галогенные, кварцевые и другие);
• Рефлектор. Это тело с высокой отражающей способностью, функция которого – отражать инфракрасные лучи для рассеивания тепла по квартире или формирования отдельных обогреваемых зон.

Совет! Чтобы проверить эффект, который достигается рефлектором, возьмите пищевую фольгу и подержите ее некоторое время возле руки. Вы почувствуете тепло, которое представляет собой отраженные и направленные в вашу сторону лучи.

Еще одной важной частью в промышленных инфракрасных каминах является контроллер, который регулирует степень нагрева излучателя. В самодельных конструкциях его может не быть. Но его установка дает преимущество в возможности устанавливать желаемый диапазон температур

Контроллер автоматически заставляет устройство нагреваться, если температура падает ниже нормы, и охлаждаться, если температура превысила ее

Но его установка дает преимущество в возможности устанавливать желаемый диапазон температур. Контроллер автоматически заставляет устройство нагреваться, если температура падает ниже нормы, и охлаждаться, если температура превысила ее.

Если изучить инфракрасный обогреватель потолочный, принцип работы окажется тем же, что и у напольной/настенной конструкции. Отличие заключается только в способе монтажа ИК-камина. Но именно от него зависит, какие зоны в помещении окажутся более комфортными.

На рисунке видно преимущество инфракрасных обогревателей: тепло достигает физических тел и поглощается ими, оставаясь там. Поэтому на полу может быть теплее, чем под потолком. А при обогреве дома методом конвекции на полу всегда холодно: само покрытие не получает тепла. Тепло переносит воздух, который при нагревании устремляется вверх, а вниз опускается новая порция холодного.

Изготовление масляного обогревателя своими руками

Самодельный масляный обогреватель отличается функциональностью, безопасностью и надежностью. Подобное устройство можно использовать для обогрева жилых и технических помещений.

Конструктивно прибор состоит из металлического герметичного корпуса, заполненного теплоносителем – техническим маслом.

Чтобы самостоятельно сделать мощный обогреватель из батареи, потребуются такие материалы:

• использованная батарея,
• трубчатый нагреватель,
• масло техническое,
• регулятор температуры нагрева,
• токопроводящий шнур на 2 жилы с вилкой,
• электрическая помпа мощностью на 2,5 кВт,
• металлические уголки,
• трубки, способные выдерживать температуру нагрева до 160 градусов.

Все работы проводятся при помощи сварочного аппарата и электрической дрели.

Технология изготовления и сборки масляного обогревателя предусматривает следующие этапы:

1. Изготовление прямоугольной рамы требуемого размера для монтажа устройства. Уголки разрезаются на отрезки нужной длины и свариваются между собой в прямоугольную конструкцию. Внизу к каждому углу привариваются ножки.
2. В подготовленной емкости проделываются отверстия для установки ТЭНов. Отверстия должны быть расположены в нижней части прибора. Дополнительное отверстие в верхней части емкости потребуется для заливки теплоносителя. Для вырезания используется болгарка или сварка.
3. Установка электрической помпы на металлические пластины, приваренные к корпусу обогревателя.
4. Для фиксации помпы используются жаростойкие трубки. Они привариваются к корпусу и подсоединяются к помпе при помощи запорной арматуры.
5. Фиксация нагревателей на болтовые соединения в предусмотренные для этого отверстия.
6. На входное отверстие под теплоноситель приваривается штуцер с резьбой наружного типа для установки защитной крышки. Простой вариант крышки можно изготовить из отреза трубы с внутренним типом резьбы, которая сверху накручивается на штуцер. На второй конец трубы наваривается прямоугольная металлическая заглушка, чтобы предотвратить выливание масла.
7. Емкость проверяется на герметичность путем создания небольшого внутреннего давления.
8. Подключение нагревателей параллельным способом для увеличения теплоотдачи обогревателя.
9. Установка и подключение терморегулятора, а также токопроводящего кабеля с вилкой. Монтаж емкости на подготовленный каркас и дополнительное заземление. Заливка теплоносителя в радиатор.

Создание теплового вентилятора

Его можно сделать с напряжением в 12 В. Мощность более 200 Вт – для этого агрегата слишком дорогое удовольствие. А если вам нужен самодельный надежный обогреватель для гаража или подвального помещения, тогда модели в 100-120 Вт вполне хватит.

Базис аппарата, рассчитанного на гараж, – обычный кирпич со сквозными и идентичными пустотами. Его приемлемая толщина: 8,8 и 12,5 см. Версия – полуторная.

Схема устройства для обогрева гаража

Для него применяют спирали из нихрома. Его мощь – 120 Вт некоторый резерв. Ток – 10 А. Сопротивление – 1,2 Ом.

Должен реализовываться продув спиралей с одной стороны. Расположение спиралей – параллельное.

Пустотный кирпич имеет 24 канала (туннеля). В каждом из них параметр спирали – 0,42 А (10 : 24). Но этого мало, к тому же тонкий нихром не сгодится. Тогда расчёт таков:

1. 12-15 А/ кв. мм: 24 (длина материала).
2. Ко всем отрезкам приплюсовывается по 20 см на хвостики (их параметр -10 см).
3. Центр преобразуется в спираль. Диаметр = 15-25 см. Соединение всех спиралей с помощью хвостиков – последовательное.
4. Используются полоски медной фольги. Ширина каждой: 3 – 3,5 см. Полоса накручивается в несколько слоев на уложенную проволоку и закручивается. Число витков: 3-5. Здесь нужно работать двумя малыми плоскогубцами.
5. Питания осуществляется от трансформатора двенадцати вольт. У него пять обмоток с 6 до 18 Вт в геометрической прогрессии (6-9-12 …). 1,2 мм нихрома хватит на 25-30 А.

Чтобы питать вентилятор, потребуются отдельные обмотка (12 В и 0,5 А) и кабель (жилы – минимум 3,5 кв.мм).

Изготовление настольного тепловентилятора

Такой тип устройства является обогревателем и вентилятором в одном лице. При желании его можно будет использовать в качестве импровизированного кондиционера.

Размещенный в корпусе устройства нагреватель будет обеспечивать теплом в холодное время, а помещенный туда же компьютерный кулер – создавать приятный бриз в жаркие месяцы

Такой тип нагревателя удобен тем, что позволяет регулировать температуру нагрева и скорость вращения кулера.

Выбор необходимых материалов

Для создания тепловентилятора потребуются такие материалы:

• реостат;
• выключатель;
• разъем питания;
• электрический провод;
• светодиодная лента;
• компьютерный кулер на 12 Вольт;
• трехамперный источник питания на 12 Вольт;

Для фиксации обогревающего элемента потребуются также два десятисантиметровых прутка из медной проводки сечением 1,5 кв.мм.

Корпус устройства будет выполнен из деревянных заготовок толщиной в 9мм, а опорные ножки – из палочки того же материала диаметром в 12 мм

Из инструментов необходимо подготовить:

• электролобзик;
• перфоратор или дрель;
• паяльник;
• кольцевая пила;
• клей для работ по дереву;
• «момент» или суперклей;

Чтобы зачистить деревянные заготовки, устранив вдоль кромок заусеницы, потребуется также мелкозернистая наждачная бумага.

Сборка деталей корпуса

Будущий обогреватель будет иметь форму куба. Поэтому для его изготовления необходимо из деревянных досок толщиной в 9 мм вырезать:

• две квадратных заготовки размером 12х12 см;
• 3 детали размером 10,2х10,2 см;
• две прямоугольных заготовки 12х10,2 см;
• четыре небольших прямоугольника размером 1х1,5 см.

Для изготовления ножек конструкции от деревянной палочки D12 мм отпиливают на 2 заготовки длиной по 3 см каждая.

Чтобы генерируемое тепло свободно выходило за пределы нагревателя, в квадратных заготовках просверливают дырки диаметром 8-10 мм

Чтобы упростить себе задачу, сделайте бумажные выкройки, размеры которых соответствуют габаритам заготовок 12х12 см. Разметку расположения дырок наносят непосредственно на выкройки. Их прикладывают к каждой из сторон и просверливают насквозь.

В заготовке 10,2х10,2 см, выдержав расстояние в 2,5 см от края, проделывают дырку D7 мм. На второй такой же заготовке делают две таких же дырочки, выдержав расстояние между ними в 2,5 см. На третьей заготовке 10,2х10,2 см по центру делают сквозной отверстие D9 см.

В каждой из четырех прямоугольных заготовок размером 1х1,5 мм проделывают дырочки D5 мм.

На длинной стороне прямоугольника размером 12х10,2 см, отступив от края на 1,2 см, проделывают два отверстия D12 мм, выдержав расстояние между ними в 7 см.

Чтобы собрать конструкцию, к боковым граням прямоугольника 10,2х12 см приклеивают квадратные заготовки 10,2х10,2 сантиметра

Внутрь корпуса устанавливают квадратную заготовку с просверленным отверстием в 9 см. После этого прикрепляют последнюю прямоугольную деталь, закрывая корпус конструкции. На завершающем этапе приклеивают ножки.

Монтаж обогревающих элементов

В роли обогревающего элемента будет выступать натянутая между двумя медными стержнями пружина. Чтобы определить подходит ли пружина, необходимо подключить ее 12-вольтному источнику питания и произвести замеры с помощью мультиметра.

Так для создания теплого потока вполне достаточно, если показания мультиметра будут составлять 2,5 Ампера. С такими параметрами при питании в 12 Вольт будет генерироваться порядка 30 Ватт тепла.

Выбранную пружину припаивают к медным стержням, концы которых фиксируют на заготовки размером 1х1,5 см. Собранную конструкцию приклеивают к углам корпуса. К концам стержней припаивают оголенные «хвосты» электрического кабеля. После этого прикрепляют оснащенную отверстиями планку.

Чтобы подключить кулер, к жилам с синей и красной оплеткой припаивают концы светодиодной ленты, после чего вытягивают их наружу через отверстие диаметром в 5 мм

Зафиксировав кулер внутри корпуса, те же манипуляции выполняют с реостатом, выключателем и разъемом питания.

Если все элементы конструкции подключены правильно, то в момент включения реостата на светодиодной ленте загорится голубой свет. В момент включения выключателя светодиодная лента приобретет красный оттенок, который на фоне основного голубого создаст фиолетовый цвет. После этого начнет нагреваться пружина обогревателя.

Главное условие работы устройства – чтобы пружина работала только при включенном кулере; в противном случае она просто перегорит

Собранную конструкцию с наружной стороны остается только отшлифовать и обработать древесным воском, либо же в 2-3 слоя покрыть лаком. Благодаря презентабельному внешнему виду такой обогреватель смело можно использовать не только отопления гаража, но и при обустройстве жилых комнат.

Пошаговые схемы сборки

Выбору экономичного и эффективного варианта уделяют достаточно времени, чтобы потом не пришлось разочароваться. Сама сборка электрообогревателя своими руками не столь сложна, чтобы с ней не мог справиться начинающий мастер. Принцип сборки почти всех конструкций похож, поэтому, освоив изготовление одного прибора, легко перейти на другой.

Масляная батарея

Большой популярностью пользуются масляные обогреватели. Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.

Сделать собственноручно масляный обогреватель несложно, нужно лишь следовать инструкции

Делают его так:

1. Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
2. Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
3. Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.
4. Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
5. Заливают масло из расчёта 85% от внутреннего объёма корпуса.
6. Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.

Инфракрасный обогреватель своими руками;

Мини-обогреватель для гаража

Иногда требуется очень компактный обогреватель для определённых целей. В таких ситуациях может выручить мини-тепловентилятор, сделанный из обычной консервной банки.

Чтобы его изготовить, делают следующие шаги:

1. Готовят большую жестяную банку из-под кофе или других продуктов, вентилятор от компьютера, трансформатор на 12 Вт, проволоку из нихрома сечением 1 мм, диодный выпрямитель.
2. Из текстолита вырезают рамку по диаметру банки и проделывают в ней два маленьких отверстия для натяжения спирали накаливания.
3. Вставляют в отверстия концы нихромовой спирали и припаивают их к зачищенным электропроводкам. Для вариативности режимов и надёжности подсоединяют несколько спиралей параллельно и устанавливают регулятор мощности.
4. Собирают электрооснастку обогревателя. Хорошо пропаивают и изолируют все соединения.
5. Монтируют вентилятор внутрь банки болтами и кронштейном.
6. Хорошо закрепляют электропровода, чтобы они не перегревались и не попадали в полости вентилятора при перемещениях обогревателя.
7. Для доступа воздуха просверливают около 30 отверстий в дне банки.
8. Для безопасности спереди надевают металлическую решётку или крышку с отверстиями.
9. Для устойчивости делают из толстой проволоки специальную подставку.
10. Включают в сеть и проверяют устройство.

Инфракрасная панель для обогрева

В последнее время всё большей популярностью пользуются инфракрасные керамические обогреватели. Своими руками такое устройство сделать намного сложнее, если не покупать готовые термопанели, но вполне возможно.

Сделать подобный современный инфракрасный обогреватель можно в домашних условиях

Для этого делают следующее:

1. Готовят материалы: мелкий графитный порошок, эпоксидный клей, 2 металлопластиковые или керамические пластины по 1 м², 2 медные клеммы, деревянные заготовки для рамки, электропровода и выключатель, может быть регулятор мощности при более сложном варианте.
2. Расчерчивают на обеих пластинах зеркально схему расположения спиралей на внутренней стороне. Расстояние от края около 20 мм, между витками и клемами — не менее 10 мм.
3. Графит перемешивают с эпоксидной смолой 1 к 2.
4. Кладут на стол плиты со схемой, гладкой стороной вниз.
5. Наносят тонким слоем смесь графита и клея по схеме.
6. Один из листов кладут сверху на второй лист, гладкой стороной к себе. Крепко прижимают их друг к другу.
7. Вставляют клемы в обозначенных заранее местах вывода.
8. Дают просохнуть.
9. Присоединяют электрические провода и проверяют работоспособность.
10. Делают деревянную рамку для устойчивости.
11. Оснащают устройство терморегулятором.

Самодельный обогреватель своими руками;

Тепловая пушка

Электронагреватель, работающий по принципу тепловой пушки, также можно сделать самостоятельно. Для производства потребуются следующие детали:

• Нагревательный элемент, в качестве которого допустимо использовать спираль от электрической плиты.
• Компьютерный вентилятор.
• Выключатель.
• Металлическая емкость в форме цилиндра. В этом случае можно использовать старый баллон, верх и днище которого необходимо срезать, или ведро.
• Металлическая решетка.
• Провода.

Сборку конструкций осуществляют пошагово. Манипуляции проводят следующим образом:

1. По диаметру емкости вырезают решетку. Затем на нее крепят спираль, чтобы укладка была меньше емкости в диаметре.
2. По бокам основы проделывают прямоугольные отверстия для вставки решетки со спиралью. Последнюю необходимо разместить на расстоянии 3 см от края основы.
3. От спирали проводники выводят за стенки основы через изоляторы. На внешней стороне емкости крепят автоматический выключатель.
4. На противоположной стороне от решетки на корпусе монтируют вентилятор при помощи саморезов. Затем прибор подключают к автоматам. По краям основы проделывают отверстия для установки опор. Готовый обогреватель должен быть максимально устойчивым.
5. Затем проводят тестовый запуск конструкции. Для этого сначала включают вентилятор, а затем подают питание на спираль.

Особенности дизельных обогревателей для дома и дачи

Тепловая пушка на солярке.

Сегодня покупаются дизельные обогреватели для дома и дачи, промышленных и складских помещений, для обогрева гаража и временных построек, в ходе проведения строительных и ремонтных работ, когда на улице мороз. Именно потому данное устройство можно назвать универсальным.

На современном рынке нагревательной техники можно найти следующие варианты дизельных обогревателей:

• прямого действия;
• непрямого действия.

Кроме этого обогреватель на солярке для дачи и дома может иметь самую разную мощность, от чего зависит отапливаемая им площадь.

Устройство и принцип работы нагревательных элементов на дизельном топливе. Оборудование внешне представляет собой металлический корпус продолговатой формы, который поставлен на подвижную платформу (передвигается на колесиках).

Конструкционные элементы прибора:

• камера сгорания топлива;
• свечи;
• вентилятор;
• двигатель;
• насос;
• система фильтров для очистки топлива;
• фильтры для очистки воздуха;
• емкость (бак) с топливом;
• контроллер пламени;
• термостат.

Обогреватель на солярке для дачи и дома срабатывает по следующему принципу. В топливный бак загружается жидкое горючее. Насос начинает перекачивать его в камеру горения, где присутствуют свечи зажигания. Последние питаются от электросети. По команде «Пуск» свечи пропускают искру, топливо воспламеняется. Через систему труб и фильтров в камеру подается очищенный воздух, который нужен для поддержания реакции горения.

Принцип работы агрегатов прямого и непрямого действия.

Оборудование прямого действия. В данном случае продукты горения дизельного топлива не отводятся за пределы помещения, а вместе с подогретым воздухом распределяются по комнате. Это главный недостаток прибора. Именно потому его не используют для обогрева жилых зданий и сельскохозяйственных построек. Однако техника просто незаменима при проведении строительных и ремонтных работ, в производственных цехах, так как может обогреть большую площадь за сравнительно небольшой промежуток времени.

Приборы непрямого действия. Их используют для обогрева жилых помещений, так как продукты сгорания жидкого горючего выводятся за пределы комнаты. В данном случае дым, который образуется от сжигания дизельного топлива, попадает в специальный теплообменник, откуда подается в дымоход. Последний подключается к вентиляционной шахте. Как результат в комнате остается только тепловая энергия.

ИК обогреватель на солярке.

Современные дизельные обогреватели для дачи и дома оснащаются системой фильтров для очистки энергоносителя, что существенно продлевает срок службы оборудования. Кроме этого здесь имеется объемный бак, который дает возможность прибору без дозаправки и в полном, автономном режиме работать до 16 часов. К преимуществам техники непрямого действия можно отнести наличие контроллеров, которые предохраняют оборудование от перегрева. Здесь также имеется контроллер топлива, который срабатывает, как индикатор.

Обычные дизельные обогреватели для дачи и дома имеют вид тепловой пушки. Этот прибор состоит из металлического корпуса, камеры сгорания и вентилятора. В ходе работы прибора вентилятор распределяет тепло в помещении в нужном направлении. Недостаток: после выключения обогревателя температура в помещении резко падает.

Обогреватели для дачи на жидком топливе с инфракрасным излучением лишены подобного недостатка. В данном случае энергия от сгорания теплоносителя превращается не в обычное тепло, а в инфракрасное излучение, которое прогревает не воздух в комнате, а окружающие предметы. Даже после выключения обогревателя заданный температурный режим в помещении держится еще продолжительный промежуток времени.

Понять принцип работы оборудование поможет видео:

https://youtube.com/watch?v=UKaMjRtwkkc

Идея №2 – Мини-обогреватель из банки

Еще одна оригинальная модель самодельного электрообогревателя, которая подойдет для локального обогрева в гараже либо комнате. Все, что нужно для сборки это:

• банка из-под кофе;
• трансформатор 220/12 Вольт;
• диодный мост;
• кулер;
• нихромовая проволока;
• текстолит квадратной формы со стороной, равной диаметру банки;
• дрель с тонким сверлом;
• паяльник;
• шнур для подключения к сети;
• кнопочный переключатель.

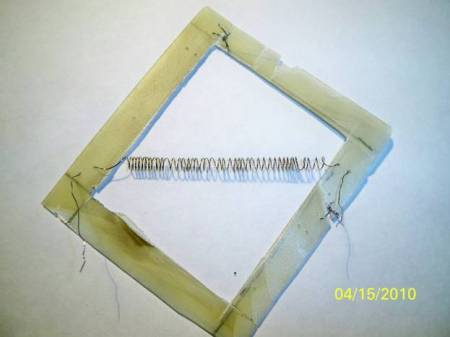

Эта инструкция еще проще и сделать электрический обогреватель из банки своими руками можно за 1-2 часа. Для начала с текстолита нужно снять фольгу и вырезать в нем середину, как показано на фото ниже:

После этого с помощью дрели необходимо сделать по диагонали отверстия. В отверстия закрепляем нихромовую проволоку определенного диаметра и длинны (отдельно расчет длины мы предоставили в статье: ). Эти параметры рассчитываем по закону Ома для участка цепи (U=R*I). После чего прикручиваем провода.

Соединяем в одну цепь трансформатор, диодный мост, кулер, нихромовую проволоку и переключатель. Диодный мост нам необходим для питания кулера, так как он требует постоянное напряжение.

Монтируем вентилятор в банку, используя клей, после чего крепим текстолит так, как показано на фото:

Помещаем в банку все элементы самодельного электрического обогревателя, сверлим в крышке отверстия и проверяем работоспособность устройства!

Если Вы хотите сделать более мощное устройство со спиралью, рекомендуем просмотреть видео урок ниже:

Обзор самодельного электрообогревателя, мощностью менее 2 кВт

Изготовление подставки

Подставка делается из металлического уголка или профиля. Размеры задаются, исходя из общего размера обогревателя. Для ее изготовления понадобится сварочный аппарат и электрическая шлифмашина – «болгарка». Из уголка или профиля нарезаем элементы будущей подставки. Ее форма также произвольна. Только необходимо учесть такой момент, как легкость ее разборки. Вполне возможно, что возникнет необходимость разобрать обогреватель. Например, весной, когда он уже не нужен.

Для этого болгаркой аккуратно нарезаем нужное количество уголков и зашлифовываем их края. Остается «сварить» нарезанные по схеме заготовки. После сварки швы зачищаются, и подставка готовится к покраске.

Электрическая схема подключения водяных тепловентиляторов Volcano VR

ВНИМАНИЕ! Перед началом подключения тепловентиляторов необходимо отключить питание электросети! Подключение кабельных соединений должно выполняться квалифицированным персоналом в соответствии с инструкцией. В связи с тем, что VTS Euroheat обновила свою линейку водяных тепловентиляторов VOLCANO VR, и теперь все они имеют трехскоростной электродвигатель, на наш взгляд целесообразно использовать 3-и наиболее популярные методы электрического подключения тепловентиляторов VOLCANO VR. Номинальное сечение подключаемого провода 1.5мм2, например, ПВС 3х1.5

Номинальное сечение подключаемого провода 1.5мм2, например, ПВС 3х1.5.

Метод №1 Прямое подключение тепловентиляторов VOLCANO VR к сети

На схеме наглядно показано как подключить тепловентилятор VOLCANO VR напрямую к сети. Где:

Под номером 1 у нас 1-фазное питание сети 220В-50Гц, тепловентиляторы VOLCANO VR питаются от обычной бытовой сети 220В что расширяет сферу их применения.

Под номером 2 находится главный выключатель, предохранители. Рекомендуемое предохранение: от перенапряжения (тепловентилятор VOLCANO VR — 4 A), а также дифференциальное предохранение.

В зависимости от того куда подключить питающий провод фазы, будет зависеть выбор скорости вращения электродвигателя и его производительность в м3/час (расход воздуха):

• Максимальная мощность, фазу подключаем к разъёму №8 ;
• Средняя мощность, фазу подключаем к разъёму №7 ;
• Минимальная мощность, фазу подключаем к разъёму №6 .
