Делаем самодельный обогреватель для гаража из стеклотекстолита и нихромовой проволоки

Делаем вентиляцию своими руками

Для снижения количества влаги в помещении можно монтировать один из 3 типов вентиляционных систем.

Принудительная

Здесь нужно использовать приточные и вытяжные вентиляторы. Требуется доступ к электросети. Алгоритм монтажа следующий:

Создание отверстий для вытяжек в стеновой поверхности.
Монтаж вентиляторов на отверстиях входа/выхода.
Подключение вентиляторов к электрической сети.

Естественная

Алгоритм установки естественной вентиляции выглядит так:

Покупка труб вентиляции.
Проделывание 2 отверстий в стеновой поверхности. Они должны соответствовать радиусу трубных изделий.
Установка труб. Вытяжная труба должна подниматься над гаражом на 150 сантиметров. Приточная должна быть направлена в сторону земной поверхности.

Комбинированное вентилирование

Представляет собой сочетание принудительной и естественной вентиляции. Вместо 2 отверстий нужно создать 4. 2 из них требуется оснастить вентиляторами, а 2 оставшихся будут работать естественным путем. Приточная труба должна быть установлена под наклоном, на высоте минимум 0.2 метра от напольной поверхности.

Инструкция по изготовлению

Стеклянная заготовка для обогревателя после копчения выглядит вот так.

Первым делом следует тщательно очистить куски стекла от грязи, пыли, жировых следов и прочих загрязнений. После этого в ход идет парафиновая свеча, которой следует прокоптить одну из сторон каждого бруска стекла, чтобы создать на них необходимую токопроводящую поверхность

Стоит обратить внимание, что перед нанесением сажи следует стекла охладить. Данный шаг позволит создать разницу температуры между пламенем и стеклами, в результате чего улучшается образование сажи

Необходимо обратить внимание, что чем больше слой сажи, тем меньше сопротивление будет иметь устройство, в результате чего увеличивается нагрев стекол.

После вышеуказанных процедур излишки сажи необходимо убрать ватными тампонами. Далее необходимо сделать две полоски из алюминиевой фольги, их ширина равна размеру созданной поверхности из сажи. Полоски будут иметь функцию электродов. Затем на поверхность, покрытую сажей, наносится клей и укладываются электроды, которые должны частично выходить за пределы конструкции. После всего вышеупомянутая конструкция накрывается вторым куском стекла и тщательно герметизируется.

После завершения процесса изготовления обогреватель следует протестировать с целью выяснения имеющейся мощности устройства и сопротивления токопроводящего слоя. Если диагностика покажет, что мощность созданного своими руками обогревателя находится в норме, то прибор можно подключать к сети.

Основа для обогревателя подключается к сети с заземлением.

После завершения работы и тестирования устройства концы электродов необходимо завернуть в край нижнего стеклянного куска, при этом алюминий можно не паять. Созданный обогреватель следует проверить на контактной площадке, которая также проста в изготовлении. При подключении к питанию обогреватель начнет постепенно нагреваться до достижения им максимальной для устройства температуры, 40 градусов, что является балансом между генерацией тепла и теплоотдачей.

3 Газовое отопление гаража – нюансы технологии и безопасность

Отопление в гараже давно уже стало достаточно важным и можно сказать, наболевшим, вопросом, для значительного количества владельцев автомобилей.

Большинство из нас знает, что для того, чтобы завести автомобиль в промерзшем за ночь гараже может потребоваться значительное количество времени, сил и нервов.

Но возникает вопрос – а как же это сделать, если из всех современных «благ» в гараже присутствует только электричество. Да и то не всегда. На самом деле решение все же есть – можно сделать отопление гаража газом.

3.1 Как это возможно?

Отопление гаража газом весьма распространено. И причина такой популярности кроется в весьма доступной стоимости самого топлива.

Но, вместе с тем, может возникнуть несколько проблем:

Сложности с подключением – не всегда есть возможность подключиться к газовой магистрали, откуда и будет поступать топливо в вашу отопительную систему. Можно использовать баллоны с газом, но тогда стоимость отопления значительно возрастет.
Трудности могут возникнуть, поскольку подключением газового оборудования должны заниматься представители специальной службы. А они ничего не подключат, пока вы не выполните довольно длительный ряд требований. Впрочем, справедливости ради, следует отметить, что все требования предполагают максимальное обеспечение безопасности – то есть, являются вполне обоснованными.
В зависимости от выбранного вами оборудования для отопления может потребоваться дополнительное помещение или внушительных размеров шкаф, где оно и буде установлено.

3.2 Принцип обогрева

Газовое отопление гаража может быть реализовано несколькими способами:

установка специального газового котла;
использование газовой пушки;
использование горелки, работающей на сжиженном газе.

3.3 Отопление при помощи котла

Система реализации отопления на базе котла

https://youtube.com/watch?v=UOCoYpT_TJw

Специальный газовый котел в качестве элемента отопления гаража устанавливается в том случае, если есть возможность подведения воды.

По сути, у вас получится создать в небольшом помещении полноценную отопительную систему с котлом, трубами и радиатором.

Поскольку помещение достаточно небольшое, то в нем можно создать отопительную систему с естественной циркуляцией теплоносителя.

Установка газового котла требует:

Наличия приточно-вытяжной вентиляции.
Отдельное помещение площадью не менее 4 квадратных метров, стены которого выполнены из негорячего материала. Помещение обязательно должно иметь открывающуюся наружу дверь, ширина которой – не менее 80 см.
Специальное разрешение от сотрудников газовой службы.

С одной стороны, создание полноценной отопительной системы с газовым котлом дает возможность качественно отапливать гараж. Но значительное количество требований и условий для реализации делают такое отопление не самым выгодным.

Видео

Это первый этап покрытия, второй после 10 минутного подсыхания. Можно в принципе и не делать, всё решает визуальный контроль при помощи увеличительного стекла. Витки нихрома не должно быть видно.

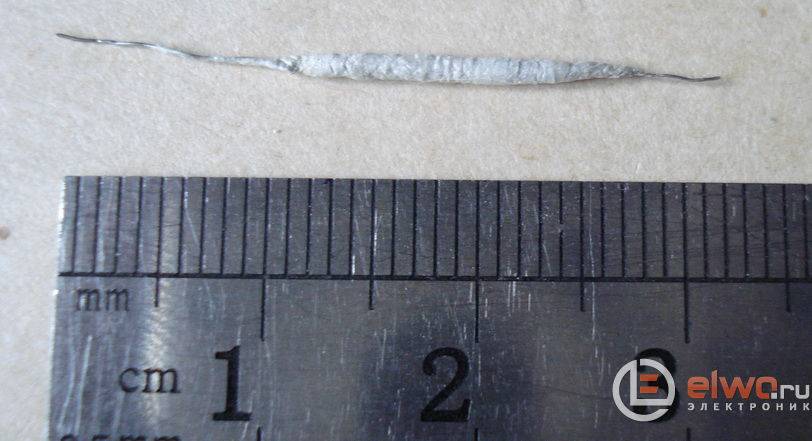

Почти готовый нагревательный элемент (осталась просушка), длина 15 мм, диаметр 2 мм. Оптимальное напряжение питания 12 В, мощность 8 Вт. Просушка – на горячую батарею отопления, на следующий день подключил к БП подал напряжение достаточное для нагрева до 50 градусов (контроль мультиметром в режиме измерения температуры) – дал остыть и разогрел до 100 градусов, потом ещё до 150. Можно ставить по месту, эксплуатационные испытания на следующий день.

Обзор обогревателей для гаража

Как правило, с видом обогревателя владельцы гаражного помещения определяются уже на стадии проектирования постройки.

газовыми установками;
электрическим оборудованием;
твердотопливными котлами;
установками на жидком топливе.

Любой вариант обогрева обладает как определенными преимуществами, так и некоторыми недостатками, обусловленными конструктивными особенностями и принципом действия.

До недавнего времени самым бюджетным и распространенным вариантом гаражного обогрева являлась установка простейшего твёрдотопливного котла. К основным недостаткам такой системы можно отнести необходимость постоянного обслуживания и обеспечение наличия достаточно большого запаса топлива.

При отсутствии электрической сети в гараже, твёрдотопливное отопление по-прежнему остаётся очень актуальным, и создаёт достойную конкуренцию решению проблемы обогрева посредством газового оборудования.

Электрооборудование

Электроэнергия в электрическом оборудовании эффективно преобразуется в тепловую энергию.

Такие приборы могут быть представлены тепловыми пушками, ТЭНами, а также различными ИК-излучателями.

Важно помнить, что установленными основными правилами пожарной безопасности применение электронагревательных приборов в гаражных помещениях запрещается, поэтому современным альтернативным вариантом станет использование электродного отопительного котла проточного типа. Особенностью нагрева теплового носителя в таком оборудовании является применение процесса ионизации, что позволяет расценивать электродный отопительный котел проточного типа не только как нагревательный прибор, но и эффективный циркуляционный насос

Тепловым носителем в такой системе может выступать обычная водопроводная вода или антифриз

Особенностью нагрева теплового носителя в таком оборудовании является применение процесса ионизации, что позволяет расценивать электродный отопительный котел проточного типа не только как нагревательный прибор, но и эффективный циркуляционный насос. Тепловым носителем в такой системе может выступать обычная водопроводная вода или антифриз.

К преимуществам обогревателя этого типа можно отнести возможность выполнить полную автоматизацию, небольшие размеры и доступную стоимость оборудования. Кроме всего прочего, отсутствует необходимость устанавливать дымоотвод.

При установке электродного отопительного котла проточного типа нужно обязательно учитывать, что такое оборудование не позволяет обеспечить высокую мощность обогрева, поэтому система чаще всего применяется в небольших по площади гаражных помещениях с достаточной степенью утепления.

Самодельный газовый обогреватель

Главное достоинство такой модели в том, что на ее изготовление требуется минимум деталей, которые всегда найдутся в хозяйстве любого умельца.

Такой экономичный источник отопления не слишком затратен; расходы на его изготовление и обслуживание полностью купаются в процессе эксплуатации

Единственный минус такого газового обогревателя – необходимость обеспечить достаточную вентиляцию.

Подготовка материалов и комплектующих

Чтобы сделать газовый обогреватель в гараж, необходимо заранее подготовить:

горелка с клапаном;
жестяной лист;
ножницы по металлу;
дрель с тонким сверлом;
заклепки;
клепочник.

Для изготовления решетки потребуется отрез мелкоячеистой металлической сетки. Отлично, если под рукой есть обычное проволочное сито от дуршлага, оно будет выполнять роль защитной решетки.

Основным элементом устройства является наполненный газом цанговый баллончик вместительностью 450 миллилитров, используемый для заправки зажигалок

Цанговые баллоны удобны тем, что при их использовании можно сразу не расходовать все содержимое. Наличие перекрывающих клапанов позволяет использовать устройства многократно.

При желании обогревающую конструкцию можно сделать на основе не только одноразовых баллончиков, используемых для заправки зажигалок, но и задействованием небольшого заправленного баллона.

Вырезание заготовок и сборка конструкции

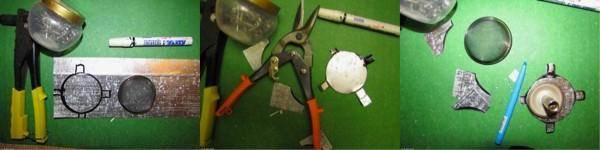

При изготовлении конструкции первым делом фиксируют обогреватель к горелке.

Выбранное хозяйственное сито соответствующего диаметра прикладывают к оцинковочному листу и обводят по контуру маркером

В направлении четырех сторон нанесенной на оцинковочный лист заготовки пририсовывают четыре прямоугольных ушка. Одно из ушек следует сделать в два раза длиннее остальных. По намеченному контуру вырезают заготовки, стараясь делать ровные, лишенные заусениц срезы.

Горелку с помощью болтов прикручивают к вырезанной жестяной заготовке. Расположенные по четырем сторонам заготовки ушки загибают в противоположную сторону и используют для фиксации ситечка.

Прикрепленное с помощью ушек жестяного круга ситечко имеет купольную форму, благодаря чему будет отлично рассеивать тепло по сторонам

Чтобы прикрепить вторую защитную сетку, берут еще один отрез листовой жести и вырезают из нее точно такой же по размеру круг. К заготовке пририсовывают удлиненные ушки, необходимые для крепления сетки.

Отступив от края круга в полсантиметра, просверливают вдоль окружности 10 сквозных отверстий. Из отреза мелкоячеистой металлической сетки вырезают полосу, длина которой соответствует диаметру вырезанной жестяной заготовки.

Расположенные по четырем сторонам ушки загибают и используют для фиксации широкой стороны полосы мелкоячеистой сетки, вторую заготовку фиксируют с противоположной стороны

Загнутые ушки жестяных заготовок круглой формы фиксируют к противоположным сторонам сетчатой полосы с помощью клепочника и заклепок. В собранном виде должен получиться цилиндр с сетчатыми стенками и жестяными торцами. Конструкция, включающая две сетки, выгодна тем, что имеет увеличенную поверхность нагрева и оснащена дополнительной защитой.

На завершающем этапе остается только включить газовый водонагреватель и проверить его работоспособность. Тепла, производимого этим небольшим устройством, будет вполне достаточно на то, чтобы обогреть небольшую комнату или гараж.

Этапы сборки самодельного обогревателя

После того, как все материалы, инструменты и приспособления подготовлены, можно приступать к сборке самодельного обогревателя:

Обогреватель для гаража своими руками

Листы стеклотекстолита с внутренней стороны зачищаются мелкой наждачной бумагой.
Производится разметка – в верхней и нижней части, отступив на 2 см, проводится черта. С правой и левой стороны листа отступ будет равняться 3 см. Нагревательная спираль будет крепиться к одному листу, для чего на нем необходимо сделать несколько отверстий по обоим краям листа. Еще два отверстия необходимо просверлить для крепления подводящих электропроводов. Они располагаются на том краю, где оставлен отступ в 3 см.
Перед тем как сделать обогреватель своими руками нужно проволоку превратить в спираль, намотав ее на гвоздь или длинную спицу.
В нижние и верхние отверстия вставляются спички, зубочистки либо другие детали крепления, которые можно будет легко удалить после окончания работы.
Спираль укладывается рядами, заводя каждый ряд за спичку в отверстии. Между рядами должно соблюдаться расстояние 8-12 мм. Через каждые 5-7 см спираль закрепляется бумажными сантиметровыми полосками, на которые заранее нанесен клей Монолит. Когда вся спираль равномерно разместится на панели, спички можно удалить, а эти места дополнительно укрепить бумажными полосками с клеем.
В боковые отверстия вставляются металлические заклепки, на которые наматываются зачищенные концы электропровода. С наружной стороны стеклотекстолитовой пластины на каждую заклепку одевается шайба, чтобы контакт был прочно зафиксирован.
Следующим этапом будет проверка, как работает собранный обогреватель электрический своими руками, для чего подключают изделие к омметру и в розетку.
Теперь нужно приклеить второй лист, для чего используется клей на эпоксидной основе. Его нужно 150 грамм. Эпоксидную смолу наносят между рядками спирали и сверху прикладывают вторую панель. Чтобы склеивание произошло качественно, на верх второго листа укладывают лист фанеры и нагружают ее. Вес груза должен равняться 40 кг или больше, но не меньше.
Время полного отвердения эпоксидной смолы – сутки. На второй день вы уже можете пользоваться самодельным устройством. Но перед этим нужно сделать крепление на задней стенке, если планируете подвешивать его на стену или ножки, если он будет располагаться на полу.

Самодельный газовый обогреватель для гаража, дома, дачи

Создавая обогреватель своими руками, нужно придерживаться нескольких рекомендаций:

Прибор должен иметь простую конструкцию без сложных элементов и деталей

Нужно акцентировать особое внимание на безопасности, потому приборы, которые перекрывают и подают газ лучше всего приобрести заводские, или снять со старых баллонов. При создании газового обогревателя также следует учитывать его экономичность

Обогреватель не должен быть громоздким, а способы его активации — сложными. Затраты на материалы для обогревателя должны составлять не более трети реальной цены заводского нагревательного прибора с прилавка магазина, иначе нет смысла его делать, проще купить готовый.

Чтобы сделать такой газовый самодельный обогреватель для гаража, дома, дачи своими руками, нужно минимум деталей и материальных затрат (лист жести, ножницы по металлу, клёпочник, заклепки, металлическую мелкую сетку репицу, обычное хозяйственное сито, царговый баллончик с газом емкостью 0,5 л. и специальную горелку с клапаном).

Первое, что нужно сделать, это крепеж обогревателя к горелке. Нужно взять хозяйственное сито, прислонить к листу оцинковки и обвести маркером. Затем перпендикулярно и параллельно необходимо к кругу дорисовать прямоугольные ушки (одно из них должно быть в два раза длиннее). Ножницами по металлу нужно вырезать рисунок. Он должен быть как можно ровнее.

Второй этап монтажа обогревателя вмещает в себя крепление деталей между собой. Для этого берем горелку и прикручиваем ее болтами к жестяному кругу. Затем, при помощи ушек, которые заворачиваются в противоположную сторону, крепится ситечко. Оно помогает рассеивать тепло по сторонам. Получилась часть конструкции обогревателя.

Третьим этапом монтирования самодельного обогревателя будет крепление металлической сетки. Для этого нужно снова вырезать идентичный круг из жести. Его также вырезают ножницами по металлу. Ушки загибаются, а в плоскости круга сверлятся отверстия (около 10). Затем берется сетка и крепится к ушкам обеих кругов. Сначала нужно крепить нижнюю часть, затем верхнюю. Крепеж осуществляется при помощи клепочника и заклепок. В результате этих операций должен получиться сетчатый цилиндр.

Завершающий этап – запуск инфракрасного самодельного газового обогревателя. Хоть он и не велик, но тепло от него исходит достаточное, чтобы обогреть гараж, комнату в доме или небольшой дачный домик.

Изготовление настольного тепловентилятора

Такой тип устройства является обогревателем и вентилятором в одном лице. При желании, самодельный тепловентилятор можно будет использовать в качестве импровизированного кондиционера.

Такой тип нагревателя удобен тем, что позволяет регулировать температуру нагрева и скорость вращения кулера.

Выбор необходимых материалов

Для создания тепловентилятора потребуются такие материалы:

реостат;
выключатель;
разъем питания;
электрический провод;
светодиодная лента;
компьютерный кулер на 12 Вольт;
трехамперный источник питания на 12 Вольт;

Для фиксации обогревающего элемента потребуются также два десятисантиметровых прутка из медной проводки сечением 1,5 кв.мм.

Из инструментов необходимо подготовить:

электролобзик;
перфоратор или дрель;
паяльник;
кольцевая пила;
клей для работ по дереву;
«момент» или суперклей;

Чтобы зачистить деревянные заготовки, устранив вдоль кромок заусеницы, потребуется также мелкозернистая наждачная бумага.

Сборка деталей корпуса

Будущий обогреватель будет иметь форму куба. Корпус прибора собирают из деревянных досок толщиной в 9 мм.

две квадратные заготовки размером 12*12 см;
3 детали размером 10,2*10,2 см;
две прямоугольных заготовки 12*10,2 см;
четыре небольших прямоугольника размером 1*1,5 см.

Для изготовления ножек конструкции от деревянной палочки D12 мм отпиливают по 2 заготовки длиной по 3 см каждая.

Чтобы упростить себе задачу, сделайте бумажные выкройки, размеры которых соответствуют габаритам заготовок 12х12 см. Разметку расположения дырок наносят непосредственно на выкройки. Их прикладывают к каждой из сторон и просверливают насквозь.

В заготовке 10,2*10,2 см, выдержав расстояние в 2,5 см от края, проделывают дырку D7 мм. На второй такой же заготовке делают две таких же дырочки, выдержав расстояние между ними в 2,5 см. На третьей заготовке 10,2*10,2 см по центру делают сквозной отверстие D9 см.

В каждой из четырех прямоугольных заготовок размером 1*1,5 мм проделывают дырочки D5 мм.

На длинной стороне прямоугольника размером 12*10,2 см, отступив от края на 1,2 см, проделывают два отверстия D12 мм, выдержав расстояние между ними в 7 см.

Внутрь корпуса устанавливают квадратную заготовку с просверленным отверстием в 9 см. После этого прикрепляют последнюю прямоугольную деталь, закрывая корпус конструкции. На завершающем этапе приклеивают ножки.

Монтаж обогревающих элементов

В роли обогревающего элемента будет выступать натянутая между двумя медными стержнями пружина. Чтобы определить подходит ли пружина, необходимо подключить ее 12-вольтному источнику питания и произвести замеры с помощью мультиметра.

Так для создания теплого потока вполне достаточно, если показания мультиметра будут составлять 2,5 А. С такими параметрами при питании в 12 Вт будет генерироваться порядка 30 В тепла.

Выбранную пружину припаивают к медным стержням, концы которых фиксируют на заготовки размером 1х1,5 см. Собранную конструкцию приклеивают к углам корпуса. К концам стержней припаивают оголенные «хвосты» электрического кабеля. После этого прикрепляют оснащенную отверстиями планку.

Зафиксировав кулер внутри корпуса, те же манипуляции выполняют с реостатом, выключателем и разъемом питания.

Если все элементы конструкции подключены правильно, то в момент включения реостата на светодиодной ленте загорится голубой свет. В момент включения выключателя светодиодная лента приобретет красный оттенок, который на фоне основного голубого создаст фиолетовый цвет. После этого начнет нагреваться пружина обогревателя.

Собранную конструкцию с наружной стороны остается только отшлифовать и обработать древесным воском, либо же в 2-3 слоя покрыть лаком.

Благодаря презентабельному внешнему виду такой обогреватель смело можно использовать не только для отопления гаража, но и при обустройстве жилых комнат.

Альтернативные варианты экономного отопления гаража описаны в этой статье.

Изготовление настольного тепловентилятора

Такой тип устройства является обогревателем и вентилятором в одном лице. При желании его можно будет использовать в качестве импровизированного кондиционера.

Размещенный в корпусе устройства нагреватель будет обеспечивать теплом в холодное время, а помещенный туда же компьютерный кулер – создавать приятный бриз в жаркие месяцы

Такой тип нагревателя удобен тем, что позволяет регулировать температуру нагрева и скорость вращения кулера.
