Печь для казана своими руками: инструкция по изготовлению кирпичной и металлической печи

Кладка из кирпича

Основная работа по созданию печи это кладка кирпича. Следуя нескольким правилам, вам будет проще сделать хорошую печь для казана с первого раза.

Первое: углы печи должны быть строго вертикальны.
Используйте отвес, он точнее пузырькового уровня. Лазерный уровень ещё точнее, но дорогой и переставлять под 4 угла неудобно.

Второе: всегда всё готовьте до начала кладки.
У вас должен быть отобран кирпич, напилен и подогнан по месту, приготовлена фурнитура для ряда, который вы будете класть.

Третье: кирпич должен быть влажным.
Важно: не все печные смеси для влажного кирпича. Четвертое: начинайте с углов и мест сопряжений.
Это ответственные места и ошибки там дороги

Четвертое: начинайте с углов и мест сопряжений.
Это ответственные места и ошибки там дороги.

Пятое: помните что кладочная смесь застывает.
Кладочная смесь действительно застывает. И вам нужно класть ряд быстро.

Шестое: соблюдайте толщину швов.
Для печного кирпича — 5 мм, для огнеупорного — 3 мм. Не больше. Для трубы дымохода можно увеличить шов до 10 мм.

Седьмое: ряд должен быть строго горизонтальным.

Восьмое: обязательная перевязка вертикальных швов.

Девятое: Соблюдайте порядовку.

Посмотреть на работу печника с пояснениями можно на этом видео:

После кладки печи нужно её просушить.

Естественная сушка займёт 5-7 дней.
Откройте все дверцы, снимите кольца с плиты. Если печка под казан в помещении — откройте окна, форточки.

Сушка протапливанием займёт 7-14 дней.
К ней можно приступать после естественной сушки:

  • 1 протапливание в день;
  • Загружайте в топку не более 2 кг дров;
  • Дайте печи остыть, не перекрывайте дымоход.

Подставка под казан. Как сделать своими руками

Даже с минимальными знаниями вкладке кирпича, можно самостоятельно сделать подставку под казан. Для начала необходимо определиться с размерами печи. В конструкции обязательно должно быть место для хранения деревянных дров. Стенки топки возводятся из огнеупорного кирпича. Колосники, обеспечивающие приток воздуха устанавливаются горизонтально. Под ними должен находиться зольник.

Так как высота сооружения не будет превышать 90 см, то она имеет небольшой вес. Поэтому для основания достаточно просто залить слой бетона толщиной до 12 см, и дополнительно укрепить армированными прутами.

После того, как будут определены размеры, можно начинать выкладывать первый ряд по натянутому шнуру. Укладывать слой нужно начинать целым кирпичом, после этого ряды чередуются с половинками. Это позволяет добиться красивого рисунка.

Чтобы добиться сферической формы очага, нужно использовать половинки, которые обрезаются под определенным углом. Внизу фиксируется дверь зольника.

Дверь зольника перекрывается третьим рядом, после чего нужно сделать колосник и начать формирования топливника. Во время укладки 5 ряда, крепится дверь топки. При помощи следующих двух рядов, делается печь.

На одиннадцатом ряде нужно обязательно сделать отверстие для циркуляции воздуха. На финишной кладке устанавливается металлическая поверхность для казана.

Перед использованием печи, она должна полностью высохнуть. При необходимости сооружение можно отделать при помощи огнеупорной плитки.

https://www.youtube.com/watch?v=Wg7G1eBcvsc

Немного о казанной кулинарии

Два способа использования казана

В основном казан используют для приготовления плова и других восточных блюд. Вся концепция заключается в том, что тепло подаётся со всех сторон (даже больше с боков), и закладка продуктов прогревается равномерно. В идеале должен получиться «думляш». Этот уникальный приём обычно объясняют как «томление», «пропаривание», «тушение». На самом деле, продукты, которые касаются стенок котла, тушатся, а находящиеся в толще – готовятся на пару. На место котла можно устанавливать мантоварку, в печи для казана также можно запекать, как в тандыре.


Разрез и порядовка печи под казан с диафрагмой

Отдельная тема – готовка с дымком. Речь не о копчении. Имеется в виду варево: супы и походные кондёры, кулеши и уха. Томления как такового здесь нет, главное, чтобы дым, «облизывая» котелок, захлёстывал блюдо.

В первом случае котёл плотно «садится» в гнездо, а продукты горения отводятся. Печь под казан обладает определённой теплоёмкостью, как правило, имеет упрощённые дымовые каналы и трубу. Используются задвижки для регулирования тяги, дверцы для топки и поддувала. Котёл ставится максимально глубоко.

Для создания простых шедевров с запахом дыма можно ограничиться незамысловатым самодельным изделиями из металла или даже банальной треногой. В этом случае котёл возвышается над очагом, заглубление минимально. Регулировок и трубы нет, а газы проходят через дымогарные отверстия возле стенок казана.


Котёл в кирпичной конструкции должен «садиться» практически полностью

Каким должен быть казан

Казан – это сердце таких устройств, ни в коем случае не котелок, чугунок или гусятница. Правильная ёмкость представляет собой котёл с толстыми стенками (от 5 до 20 мм в зависимости от общих габаритов) со сферической формой дна. Обязательным аксессуаром является плотно закрывающаяся крышка.

Для различных блюд и способов готовки желательно применять казаны конкретной формы:

  1. Глубина равняется наибольшему диаметру ёмкости по краю (азиатские блюда в каменных печах).
  2. Соотношение глубины к диаметру порядка «один к трём» (азиатские блюда в заводских металлических печах).
  3. Почти цилиндр с округлым дном (густые туристические блюда с дымком).
  4. Мелкая ёмкость со скошенными стенками и небольшой плоскостью на дне (варка, кипячение).

Что касается размеров, то тут каких-либо ограничений нет. А вот по материалам – очень даже. Идеально подходит чугун. За счёт массивности и теплоёмкости он обеспечивает равномерный прогрев, поры его стенок со временем «самозаживляются» жировым слоем. Продукты в таком котле скользят и не пригорают.

Говорят, что в старом семейном казане накапливаются вкусы и ароматы, которые передаются новым блюдам.


Блюда приготовленая в печи с котлом


Чтобы готовить в режиме томления, нужна не только специальная печь, но и правильный котёл

Единственной альтернативой может быть алюминиевый казан, исключительно с толстыми стенками. Нержавейка, медь, изделия с различными антипригарными покрытиями – всё не то, с их помощью добиться правильных условий для приготовления традиционных восточных блюд не выйдет.

Основные этапы строительства своими руками

Следование пошаговой инструкции поможет выполнить работу правильно, без осложнений и с хорошими перспективами на длительное пользование.

Процесс состоит из таких этапов:

  1. Планирование, составление нескольких вариантов эскизов, чертежей и сметы.
  2. Выбор места для установки, проведение разметки.
  3. Закупка материалов, подготовка инструментов.
  4. Обустройство фундамента.
  5. Выкладывание корпуса очага.
  6. Монтаж полок, дымохода, дверок, фурнитуры.
  7. Финишная отделка декоративным материалом.

Начальный этап

На первом этапе подготавливают место для строительства

Первой фазой строительства является подготовка рабочего места. На территории делается разметка, удаляется растительность, мелкие придомовые объекты, подводятся нужные для работы коммуникации — электричество, вода, канализация. Готовятся пакеты или контейнеры под неизбежный в таких случаях мусор. При необходимости сооружается временный или постоянный навес.

Возведение фундамента

Печь весит от тонны и больше, поэтому для нее нужно устойчивое основание. Чтобы избежать возможных перекосов в будущем, рекомендуется углубить фундамент ниже уровня промерзания грунта. Оптимальным вариантом является плита, установленная на буронабивных или винтовых сваях. На устойчивой почве можно сделать заглубленную ленту.

Возведение печи

Порядовка печи для казана

Порядовка делается высотой 9-11 уровней, что считается оптимальным для человека среднего роста. В ходе укладки применяется перевязка в полкирпича. Дверки подвешиваются на проволоку, которая крепится на глубину 2-3 камней с перегибом по уровням. Во втором ряду оставляется отверстие под зольник, а в 4-7 под топку. Колосник устанавливается на вмурованные уголки. Наверх устанавливается стальной лист с прорезанным под казан отверстием.

Варианты топок

Первая версия представляет собой прямоугольную кирпичную тумбу, где топка имеет тоже прямоугольную форму. Более сложная, но эффективная конструкция, когда топка представляет собой цилиндр, выложенный из шамотного кирпича. Такая печка обеспечивает более качественное приготовление пищи в казане, так как разогрев чаши в ней происходит более равномерно, а использовать ее можно и в других целях.

О печах «Самарканд»

Печи-казаны “Самарканд”

Печь-казан «Самарканд» (см. рис. справа) вполне заменяет кирпичную печь для «азии», а обходится не в пример дешевле: кулинарный «Самарканд» с казаном на 6 л и весом в 40 кг можно купить за 15 000 руб., причем от плова из него не откажется и упомянутый выше бай в зеленом пиджаке с золотыми пуговицами. Но популярность «Самаркандов» вызвала изрядную путаницу.

Во-первых, критики возмущаются: где шамотная футеровка? Где прогары со сборниками? Именно от этих дорогостоящих и лишающих печь мобильности частей и позволил отказаться корпус «Самарканда» из современной жаропрочной стали. Просчитав его как следует в увязке со штатным котлом, конструкторы добились режима томления, как в большой кирпичной печи. И минимальный объем котла при этом удалось уменьшить с 40-50 л до 5-6. Тепловая мощность для разных блюд регулируется уже подачей воздуха в топку, а не выбором дров, карагач-чинар-саксаул-тополь и пр.

Первоначальный отсев сомнительных предложений можно сделать по релизам и анонсам продавцов-перекупщиков. Они, конечно, слыхали о Фау-1, 2, знакомы с легендами о Фау-3, но, будучи, мягко говоря, не очень-то грамотными, не знают, что «фау» – это буква немецкого алфавита V, а само название «чудо-оружия» происходит от Vergeltung (фергельтунг, возмездие). Поэтому название фирмы пишут Feringer, тогда как она называется Veringer. Прямые контрагенты производителя таких ошибок, конечно, не делают.

Следующий, и заключительный, этап проверки предложения уже обычный: требуем сертификат на печь. В нем должно быть точно указано ее назначение. В любом случае, даже оригинальный «Самарканд» ценой менее 15 тыс. руб. – обычная отопительно-варочная печь. «Байского» плова в ней не получится.

Как правильно пользоваться?

Не стоит сразу приступать к готовке плова на новом устройстве. Сначала надо выжечь остатки масла со стали. Если использовалась старая водопроводная труба, все внутренние поверхности очищаются щеткой по металлу до металла. Затем печь обмывается водой.

Теперь можно заложить первую закладку дров и прокалить печь. При первом «пуске» дрова можно закладывать через верх. В последующем их подкладывают через дверку. Хорошо прокалив трубу, удалите шлак и остатки дров из печи.

Теперь можно приступать к приготовлению плова на самодельной печи. Дрова закладываются по верхнему срезу дверки, запаливаются. Теперь они должны немного прогореть и только потом ставят казан на печку.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Пищу лучше готовить на углях, периодически подкладывая дрова при падении температуры. В этом случае пища не подгорит, а мясо будет сочным. Не следует переносить горячую печь. Лучше дождаться пока она остынет, а затем чистить и передвигать ее. Золу удаляют из печи после каждого приготовления пищи.

Временное барбекю их кирпича

Можно из кирпича сделать временную печь для барбекю — без применения раствора. Для этих целей можно использовать обычный кирпич — открытый очаг (без дымохода) и небольшие зазоры в кладке обеспечат приемлемый для керамики тепловой режим.

Пошаговый алгоритм сооружения временного барбекю выгляди так:

  1. Подготавливают на грунте ровную и твердую площадку. Можно даже не снимать гумусный слой — достаточно срезать растительность, выравнять и утрамбовать поверхность.
  2. Застилают пару слоев рубероида.
  3. Выкладывают первый ярус кирпичей с небольшими зазорами между тычками и ложками соседних элементов.
  4. Второй ярус кладут в перевязку с первым, с соблюдением приблизительно таких же по размеру зазоров.
  5. Следующие ряды выкладывают таким же образом. Кладку ведут до высоты, удобной для пользования барбекю. Таких рядов надо 10-11. На этой высоте на кирпичи кладут стальной лист, который будет служить поддоном для углей.
  6. Выкладывают насухо по бокам и сзади стенки высотой в два кирпича. Укладывают и крепят решетку.
  7. Наращивают стенки в высоту еще на два-три кирпича.

Такую печь можно выложить за пару часов. И за такое же время ее разобрать. Хороший вариант для дачи или небольшого придомового участка.

Правила выбора

Учитывая большое разнообразие предназначенных под казан печей, тема их выбора заслуживает отдельного внимания

Прежде всего, важно правильно подобрать размер изделия. Под котел объемом 10–20 литров подойдет конструкция, высотой по пояс взрослому человеку. Если предполагается использование более объемной посуды, пользоваться столь высокими печами будет неудобно

Если предполагается использование более объемной посуды, пользоваться столь высокими печами будет неудобно.

Следующий момент — материал. Следует учесть все преимущества и недостатки кирпича, металла, глины, чугуна. Первый вариант не подойдет тем, кто хочет стать владельцем мобильного устройства. А второй не годится в том случае, когда требуется многофункциональная печь. Только в кирпичном варианте одновременно предусматриваются коптильня, мангал, жаровня и другие полезные дополнения.

Если планируется вывоз печи на природу, она должна быть металлической, желательно стальной. Подходящая толщина листов, используемых для ее стенок, — не менее 3 мм. При этом такая модель не подойдет при частом пользовании печью, ведь тонкий металл достаточно быстро прогорает, а ремонту он не подлежит.

Еще один немаловажный нюанс — соответствие размера казана величине отверстия в печи. Оптимально приобретать все в одном месте, от одного производителя. В крайнем случае — сначала котел, а потом жаровню.

Выбор проекта

Если вы любите жареное мясо, то в печь должны войти элементы барбекю и мангала. Для копчёностей можно вмонтировать коптильню. Уличная русская печь предусматривает варочную плиту, что обеспечит хозяев полезными варёными, пареными или томлёными блюдами. А наличие места для казана — изысканными восточными: пловом, шулемом, шурпой и пр. Для каждого вида печи — свои схемы и тонкости кладки.

Помимо функциональности, надо продумать и общий внешний вид, который будет гармонично сочетаться со всем участком и с домом.

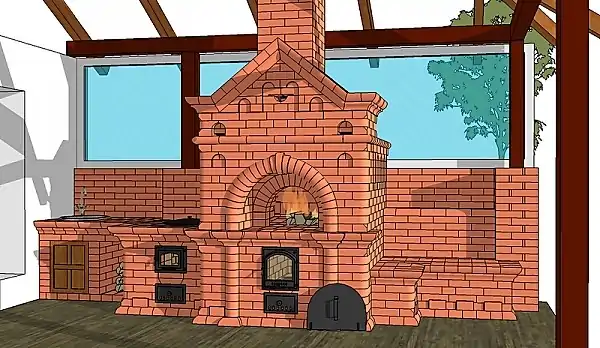

Фото 2. Пример проекта кирпичной конструкции с русской печью, раковиной и казаном. Сбоку удобное теплое место для сидения.

Виды печей под казан

В зависимости от материала изготовления:

  • печи из металла (фабричного производства и домашнего изготовления);
  • стационарные конструкции из кирпича.

Кирпичные печи различаются в зависимости от способа установки казана:

  • в классических конструкциях казан помещается в кирпичное углубление практически полностью;
  • в модифицированных версиях казан устанавливается на специально вмонтированную горелку.

Печи разделяют также по способу приготовления пищи:

  • специализированные приборы только для использования казана;
  • универсальные (многофункциональные) устройства, в которых пищу можно готовить с помощью казана и других приспособлений (например, решётки для жарки мяса или переносной коптильни горячего копчения).

Выбор того или иного вида конструкции зависит от личных предпочтений.

Особенности печек из кирпича

Для кирпичной печи существует два вида схем — классические и многофункциональные или универсальные.

Классическая печь выглядит следующим образом:

  • стальная плита для фиксации казана;
  • металлические уголки для закрепления плиты;
  • топка с дверкой;
  • поддувало;
  • дымовые каналы и дымоход;
  • наружные стены, которые обрамляют всю конструкцию для достижения лучшего эффекта теплоизоляции.

Если речь идёт о создании универсальной печи, её схема имеет ряд отличий:

  • плиты для фиксации приспособлений для приготовления пищи;
  • для каждого устройства (например, для казана, решётки для жарки мяса и коптильни) создаётся своя топка, потому что необходимо достичь максимального КПД от каждой поверхности;
  • для того чтобы объединить все созданные поверхности в один дымоход, над ними необходимо возвести арку, в которой будет сделан вывод на дымоход.

Как сделать печку из трубы

Такую подставку можно сделать своими руками из металлической трубы. За счет того, что ее конструкция достаточно простая. Состоит казанная печь из длинного цилиндра, на дне которого находится решетка, два отверстия для подачи дров и на самом верху несколько лепестков для удержания казана.

Альтернативным и более сложным вариантом изделия для поддержки является переносная печь.

Она сделана таким образом, что весь жар, исходящий от огня, сосредотачивался внутри стенок цилиндра печки. И от него быстрее накаливался сам казан с пищей.

Преимущество печи перед другими подставками для казана заключается в ее конструкции.

Материалы и инструменты

Материалы

  1. Отрезок трубы с толстыми стенками для цилиндрической части печи. Примерно 100 см.
  2. Более узкая труба для дымохода. Примерно 12 – 13 см.
  3. Металлические уголки для ручек и ножек конструкции. Нет определенного размера. Все зависит от удобства.
  4. Металлическая решетка. Болгарка.

Инструменты

  1. болгарка;
  2. дрель;
  3. сварочный аппарат;
  4. молоток;
  5. строительный уровень. Сварочный аппарат.

Важно! Согласно технике безопасности во время работы со сварочным аппаратом, у мастера обязательно должны иметься перчатки, очки и маска для защиты открытых участков кожи

Создание проекта

Процесс создания подставки под казан своими руками в виде печи сводится к трем основным этапам:

  1. подготовительная часть;
  2. создание чертежа конструкции;
  3. сборка всех деталей.

Во время создания чертежа необходимо точно указать длину и количество решетки для дна печи, а также рассчитать размер таких дополнительных элементов, как ручки, ножки, размер окна для топки и т.д.

Чертеж печи из трубы.

Сборка своими руками

Когда все элементы печи собраны и подготовлены, наступает этап сборки изделия. Для этого согласно чертежу, нужно сначала разметить на трубе все отверстия, которые будут вырезаны с помощи болгарки, а также лепестки для установки котелка.

Важно! Для вырезания отверстий для дымохода и топки лучше осуществлять при помощи кругов разного диаметра, чтобы срезы получились более аккуратными. Сборка печи

Сборка печи.

Следующие действия осуществляются при помощи сварочного аппарата. С его помощью приваривается дымоход. Он должен быть установлен под углом 45 градусов. Далее делается дверца для отверстия, куда будут засыпаться угли, а также монтируются дополнительные элементы в виде ножек и ручек.

В конце, если конструкция успешно прошла через первое боевое крещение, а именно топку, то его можно покрыть огнестойкой краской и оставить сушиться.

Готовка в казане на печи, сделанной своими руками.

Возможные сложности

На этапе сборки могут возникнуть некоторые сложности, которые не были учтены на моменте создания проекта, а именно:

  1. качество материалов;
  2. пригоден ли металл трубы для варки;
  3. вес конструкции;
  4. искажение формы конструкций под действием высоких температур и т.д. Нужно обязательно протестировать печь.

Готовую печь покрывают огнеупорной краской.

Устранить их все можно при помощи предварительного теста всех металлических конструкций. Берется несколько вариантов труб, сделанные из различных материалов (чугуна, алюминия или стали) и каждый из них проверяется при помощи сварочного аппарата. Тот материал, который лучше всего удерживает тепло и не является очень тяжелым и будет выбран за основу.

Если не один из металлов не прошел проверку, то возможно, проблема кроется в самом сварочном аппарате и его силе тока.

Печь под казан приобретенная в магазине.

Подготовка к строительству: чертежи и оптимальные размеры

Возведению конструкции печи-барбекю должны предшествовать подготовительные мероприятия по выбору места постройки, составлению чертежей и схем.

Для создания печи-барбекю можно использовать уже готовые чертежи

При выборе участка для строительства нужно руководствоваться следующими правилами:

  1. Между печным комплексом и жилым домом должно быть расстояние не менее 5 м.
  2. Доступ к кухне не должен быть слишком удалён от конструкции. При необходимости их можно расположить под одной крышей.
  3. Постройку следует размещать подальше от жилого дома соседей, так как запахи и дым могут их раздражать.
  4. Решение всех строительных моментов следует доверить специалистам.
  5. Перед застройкой необходимо провести исследование грунта, и, в соответствии с его качеством, выбрать подходящий тип основания.

Важную роль играет размер будущей печи-барбекю.

Высота печи-барбекю должна быть такой, чтобы любому члену семьи было удобно готовить на ней

Если поверхность с мойкой, решётку барбекю или казан разместить слишком низко, то через некоторое время устанет спина, а при расположении рабочих поверхностей слишком высоко в процессе приготовления без ожогов не обойтись.

Если ширина выбранного участка не позволяет сделать широкую конструкцию, то данным оптимальным параметром можно считать величину в 240–250 см. Такой печной комплекс будет компактным и удобным. Ширину жаровни следует сделать 63–65 см.

Размер печи для казана составит 3,5 кирпича с каждой стороны, что соответствует 87 см.

Виды уличных печей

  1. Наиболее простой в исполнении считается печь-труба. Это простой вид жаровни, который можно сложить даже из обломков кирпича или природных камней. Основным назначением грубки считается приготовление пищи. Такая конструкция хорошо подойдет для организации походной или летней кухни.
  2. Финская печка, считается продолжением печи-грубы, но с пристроенной кирпичной жаровней. В зависимости от конструкции она может служить в качестве мангала для готовки шашлыков или барбекю. В продаже существуют наборы, позволяющие сложить такую жаровню самостоятельно. Комплект таких систем состоит из кирпича, фурнитуры и сухой кладочной смеси. Используя порядовку, такую печь можно сложить своими руками достаточно быстро. Выпускать такие наборы первыми, придумали финские компании.
  3. Обустраивая беседку или место для отдыха, неплохим вариантом может считаться печь-камин. Жаровню в такой системе выполняют достаточно больших размеров, что бы иметь возможность любоваться открытым пламенем. При правильном обустройстве такой печи, на ней можно готовить мясо и даже выпекать пироги. Выкладывая печь-камин, в основании можно оборудовать место хранение для дров, а по сторонам пристроить вспомогательные элементы: рукомойник или разделочный стол. В качестве дополнительной варочной панели, можно предусмотреть кирпичную секцию для казана.
  4. Кулинарная печь-гриль – это простая конструкция из огнеупорного кирпича. Боковые стенки такой жаровни одновременно являются топкой. Стол основание может быть как металлическим, так и кирпичным. Решетку для мяса располагают над основанием с углями. В стенках такой печи предусматривают закладные на разных уровнях, для регулирования высоты жарки мяса. Принцип её работы универсален, и может применяться для любых вариантов приготовления мяса.

Особенности

Какая должна быть печь для казана? Сразу стоит отметить, что она не отличается сложностью конструкции и соорудить ее можно собственными усилиями, при наличии желания и некоторых навыков работы с инструментом.

Внешне печь напоминает мангал, но который выполнен круглым, ведь и казан имеет подобную форму. Традиционно казан применяется при приготовлении пищи на открытом огне. Именно поэтому при проектировании печки необходимо учитывать эту особенность.

Оптимальным вариантом будет конструкция, в которой предусмотрены съемные ножки

Очень важно, чтобы конструкция была мобильной, ведь в таком случае ее можно будет взять с собой, выезжая на природу или перемещать по участку, складывать в гараж или сарай на хранение.

Печь, предназначенная для приготовления кулинарных изысков в казане со стороны, напоминает цилиндр. В качестве опоры для основы должны быть массивные ножки, чтобы они могли выдержать массу казанка с едой в нем.

В нижней части цилиндра выполняется дно, тогда как верхняя часть обязательно остается открытой. Ведь как уже было отмечено, кулинарные шедевры в казане готовятся только лишь на открытом пламени. Некоторые решают доукомплектовать конструкцию печи дымоходом, но это не обязательное условие.

При приготовлении еды на такой печи происходит экономное расходование тепловой энергии, ведь пламя надежно защищено от ветра. В такой печи прогрев котла происходит в разы скорее, нежели на открытом костре.

Выбор модели и материалов

Что такое казан знают многие, – это чугунная посуда со сферическим дном, которая не может использоваться без специального углубления или треноги, так как не обладает нужной устойчивостью. Зачем такие сложности, если можно приготовить блюдо на сковороде или в кастрюле? Можно, но благодаря такой форме, пища, приготовленная на огне, не пригорает, а равномерно прожаривается.

Вопрос использования казана можно решить несколькими способами:

  • Установить специальную треногу, разжечь костер, подвесить казан на определенной высоте и приготовить плов или любое другое блюдо с ароматом дыма.
  • Выложить кирпичную печь со специальной плитой, которая позволяет погрузить казан внутрь очага на 2/3 для равномерного прогревания стенок и приготовления блюда.
  • Изготовить мобильную конструкцию из любого доступного материала, листовой стали, газового баллона, автомобильных дисков и т.д.
  • Приобрести готовое изделие из чугуна и радовать семью вкусными блюдами, приготовленными на огне.

Последний вариант сразу отбрасываем, так как приобретение качественного изделия обойдется вам очень дорого, а более дешевые аналоги не выдерживают частого использования и прогорают, поэтому вопрос приобретения или изготовления решился сам по себе.

Определиться с материалами поможет модель будущей печи. Как вы уже поняли, конструкция печи может быть стационарной, по принципу барбекю из кирпича, которое легко выполнить самостоятельно, либо мобильной, как переносной мангал, описанный в указанной статье.

В соответствии с этим, уже сейчас можно сказать, какие материалы будут использованы для работы.

Если это стационарная постройка, выполненная из кирпича, то для работы вам понадобится:

  • Огнеупорный кирпич
  • Красный кирпич
  • Декоративный кирпич (для отделки)
  • Плита с углублением под казан
  • Колосники
  • Дверки
  • Стальные уголки

Для мобильных вариантов необходимо подготовить (на выбор):

  • Ненужный газовый баллон
  • Автомобильные диски
  • Листовую сталь
  • Стальные уголки для ножек
  • Дверки
  • Решетки для дров

Перечень инструментов также определяется выбранной моделью и предстоящим фронтом работы.

Для работы с кирпичами вам нужны будут:

  • Ведра и другие емкости для наведения раствора
  • Мастерок
  • Киянка

Для мобильных устройств:

  • Набор инструментов для работы с металлом
  • Сварочный аппарат

Остальные материалы перечислим в процессе рассмотрения различных моделей.

Этапы и инструкция по изготовлению

Схема и размеры

Принимаем за основу использование стальной трубы сечением 250 мм и высотой печи 450 мм.

По этим размерам сделайте чертеж и можно начинать изготавливать печь для казана из трубы своими руками.

Схема и размеры печки под казан из трубы

Материалы и их количество

Потребуется приготовить:

Материал, толщина в мм.Размеры в мм.
Водопроводная труба, сечением 250Отрезаем болгаркой отрезок 450
Отрезок листа, толщиной 4255/255
Уголок с полкой 404 шт по 400
Петельки для дверцы2 шт
Для изготовления ручекПолоса стали 50/4 длиной 250 мм – 2 шт

Для изготовления ручки на дверцу подготовьте пруток толщиной 6-8 мм длиной 200 мм.

Инструменты

Чтобы сделать печь под казан из трубы понадобится подготовить оборудование и слесарные инструменты:

  • сварочный аппарат;
  • электроды АНО-21 или МР-3;
  • болгарка с зачистным и отрезным кругом;
  • электродрель с набором сверел по металлу;
  • набор слесарных инструментов;
  • рулетка и разметочный карандаш;
  • верстак с тисками или небольшие настольные тисочки;

Приготовив все составляющие, можно начинать делать печь для казана из металла своими руками.

Изготовление печки

Все работы разделены на несколько этапов:

Отрезав необходимую по длине заготовку из трубы, кромки выравниваются болгаркой с зачистным камнем. Затем напильником зачищаются заусеницы, особенно верхней части конструкции.

Важно! Если казан не погружается на необходимую глубину, можно вверху вырезать небольшие сегменты и разогнуть верх трубы. При этом добиваемся погружения посуды до необходимой отметки.. На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания

Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход

На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания. Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход.

Затем оббивается шлак и проверяется качество шва. Здесь не нужна полная герметичность шва, но лучше подварить места с прожогами и дырками. Заготовку необходимо остудить.

Разметив от низа по кругу на расстоянии 100 мм от дна места крепления ножек из уголка, они устанавливаются через 900, одна полка зарезается для лучшей стыковки с трубой и ножка прихватывается под углом к трубе 250-300.

Нижние полочки уголка подрезаются так, чтобы ножка касалась поверхности пола плоскостью. Внизу, для устойчивости печи, подвариваются небольшие отрезки листовой стали. Эти пятаки обвариваются только с внутренней стороны.

  • От низа размечается отверстие дверки для закладки дров. Ее можно сделать разной формы. Самый простой вариант – прямоугольник из листа стали. Но лучше использовать вырезанную из трубы деталь. Размер проема – 150/200 мм. Дверку навешивают на небольшие петельки. Из прутка делается простой шпингалет для ее фиксации в закрытом положении и приваривается к дверке.
  • Из полосы необходимо сделать ручки для переноски печи. Для этого разметив с каждой стороны заготовки 50 мм, зажимаем их в тисках и загибаем с помощью молотка. Необходимо выдержать приблизительный угол загиба 900.

Затем разметив на боках трубы места крепления, их прихватывают. Убедившись в правильном расположении ручек, приваривают к основанию.

  • Болгаркой и напильником зачищаются все места сварки, заусеницы на деталях. Все выступающие участки листа по донышку сначала срезаются, потом шов обрабатывается болгаркой с зачистным камнем.
  • При желании печь можно покрасить жаропрочной краской. Для этого необходимо предварительно обезжирить все поверхности растворителем.
  • Печка для казана из трубы своими руками готова.

Изготовление дымохода

На тыльной стороне можно врезать отрезок трубы для дымохода. В этом случае дым будет уходить по трубе и не щипать глаза повару. В печи вырезается отверстие по диаметру трубы с помощью электросварки на высоте 150 мм от верха печи.

Дымоход

Затем из трубы делается отвод под 900. Заведя его в отверстие, делается 3 прихватки, приваривается правильное положение отвода и он проваривается в 1 проход. Затем на него одевается труба длиной 1,5-2 м, вверху которой устанавливается защитный козырек. Теперь газы отводятся сразу вверх.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Увеличить тягу можно простым способом. Внизу печи просверлить ряд отверстий диаметром 8-10 мм для вентиляции печи. Но лучше сделать дополнительный паз с ящиком. Он будет служить как зольный ящик и поддувало. В этом случае облегчают обслуживание печи и препятствуют выпадению угольков из отверстий.

Готовая конструкция печки под казан из трубы

Сборка кирпичной печи под казан своими руками

Согласно порядовки печи под казан, создать «варочную поверхность» своей мечты можно в несколько шагов.

Фактически конструкция представляет собой примитивный очаг. Основным условием для успеха являются ровные швы. Отсутствие зазоров обеспечит не только длительную эксплуатацию, но и максимальное сохранение жара во время приготовления, а также длительное поддержание тепла после завершения топки. «Промазывать» слои лучше всего стандартным раствором на основе глины и песка. Если нет уверенности в качестве компонентов или нет времени на тщательное замешивание, можно выбрать готовую цементную смесь для печей.

Опираясь на порядовку печи для казана с мангалом очевидно, что конструкция представляет собой полукруг. Собирать его необходимо, руководствуясь несколькими правилами:

Минимальная высота конструкции должна варьироваться от 6 до 11 рядов. Точная рядовка зависит от размера самого казана. Отсчет под размер посуды лучше начинать с третьего фактического ряда, а первый и второй отвести под пространства для золы;
Во время кладки второго ряда устанавливаются специальные проволоки, на которых и будет крепиться дверца для регулирования уровня прогрева и чисти от золы;
Создание пространства под казан начинается с третьего ряда. Во время кладки этого ряда необходимо поставить колосник. Лучше использовать конструкцию из чугуна;
Четвертый и пятый этапы – кладка с учетом дымохода

Обратите внимание, что вертикальная и горизонтальные трубы должны находиться под прямым углом друг к другу. Соотношение в 90 градусов обеспечит максимальную тягу;
В зависимости от объема казана топочная камера приходится на 6-12 ряды;
Заключительный этап – перекрытие топки металлической конструкцией

Плиту можно купить с уже имеющимся отверстием под казан или самостоятельно вырезать необходимое отверстие из стандартного монолита.

Первая растопка печи возможна только полной «усадки» конструкции. Печники рекомендуют выждать не менее 3-5 дней после завершения кладки.

Специалисты выделяют несколько типичных проблемных мест, которые могут обнаружиться в процессе первой растопки:

  • Недостаточное прилегание печной дверцы. Дефекты прилегания глухой печной дверки могут быть вызваны чрезмерными зазорами в процессе установки или усадкой всей конструкции. Отсутствие прилегание чревато не только ухудшением вентиляции. Для решения проблемы достаточно завесить засов;
  • Проблемы с высыханием раствора. Как правило, это вызвано высокой влажностью или низкими температурами. Для решения проблемы можно использовать внешний нагрев. Например, тепловую пушку.

Есть и более критичные дефекты, которые решаются только полным перебором конструкции. Речь идет о трещинах в швах и обильном дымообразовании из-за ошибок в формировании вентканалов.

Завершим порядовку печи под казан из кирпича отделочными работами. В качестве облицовки можно использовать декоративный камень, огнеупорную плитку или различные элементы ковки.

Подводя итоги можно сделать вывод, что, пользуясь чертежами, можно самостоятельно собрать печь для казана из кирпича. Согласно техническим инструкциям, совокупное строительство печи для камина может занять от нескольких недель до месяца. Сроки зависят от размеров печи, качества растворов, влажности и температурного режима окружающего пространства.

Но результат того стоит. При минимальных финансовых затратах вы получите полноценную варочную конструкцию, которую, при желании можно расширить мангалом или барбекю.

Небольшая варочная конструкция 100%

С зоной для барбекю 0%
Проголосовало: 1

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
