Как сделать проект водоснабжения и канализации частного дома: особенности +Видео

Проект ВК при централизованной подаче воды

Если домостроение располагается там, где есть возможность централизованного водоснабжения, то проект понадобится для согласований, а точнее, для получения разрешения осуществить врезку в имеющуюся водопроводную сеть. Преимущества централизованной подачи воды — стабильное давление, относительная бесперебойность, приемлемое качество воды и небольшие затраты на подключение (по сравнению с созданием автономной системы ВК). Минус — оплата за каждый кубометр влаги.

При централизованной подаче воды проектная документация разрабатывается в соответствии с ГОСТ 21.601-2011. Проект сетей водоснабжения и канализации должен быть готов до начала строительства, так как точки входа и выхода организуются на этапе возведения фундамента. Проект учитывает архитектурные особенности дома, сведения о расположении санузлов и видах сантехники в них. Документация включает в себя:

• общие данные;
• расчетную часть с пояснениями;
• поэтажные планы систем водопровода и канализации;
• схемы и чертежи систем водопровода и канализации;
• спецификации.

Водяное отопление частного дома

После установки водоснабжения загородного дома проводится подключение водяного отопления, согласно принятой схеме. Подобная конструкция представляет собой замкнутую систему, состоящую из таких элементов:

• Котел – нагревает воду и отправляет ее в радиаторы, которые постепенно отдают тепло в дом. Остыв в них, вода снова поступает в котел.

• Радиаторы – принцип их работы заключается в циркуляции теплового элемента (воды), который в процессе прохождения отдает свою тепловую энергию. Отличаются радиаторы материалами изготовления и уровнем теплоотдачи.

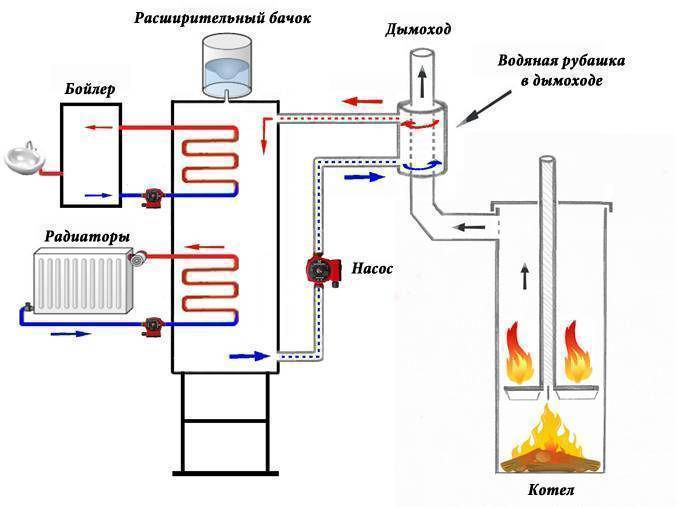

Схема водяного отопления

В систему водяного отопления входят также бойлеры, которые используют для нагрева большого количества воды. Объем бойлера подбирается в зависимости от нужд конкретной семьи. Проточные нагреватели воды, в отличие от бойлеров подают горячую воду сразу, без необходимости ожидания в течении двух часов. Они более компактны и отличаются большей производительностью.

Решив сделать свою жизнь в частном доме или коттедже более комфортной при помощи системы водоснабжения, можно обращаться к специалистам или заняться установкой самостоятельно. Главное – следует учесть все основные моменты качественного и грамотного обустройства источника воды.

Плюсы и минусы источников водоснабжения

От правильного выбора источника водоснабжения зависит, качество воды и ее постоянное наличие в загородном доме. Чтобы пользоваться водопроводом зимой и летом, лучше добывать воду из скважины или колодца — так вы не будете ни от кого зависеть. К центральному водопроводу можно подключиться как к запасному источнику.

Централизованное снабжение

Магистраль снабжает водой весь населенный пункт и работает круглый год, а в дачных поселках — в сезон. Вы не будете заниматься ремонтом и сможете не волноваться о качестве воды. Разрешение подключиться выдает обслуживающая организация, она же установит счетчики и будет присылать вам счета для оплаты. Давление в водопроводе будет зависеть от количества кранов в доме.

Колодец

Основной недостаток такого водопровода — это загрязнение, особенно в районах с сельскохозяйственными угодьями и промышленным производством. Если чистота воды вызывает сомнения, этот источник можно использовать для полива, стирки и т.п. После очистки в специально установленных фильтрах вода может употребляться как питьевая.

Скважина

Скважинная вода чище колодезной, но бурить можно только с разрешения соответствующей организации. Согласовать проект бывает очень непросто, но если вы проявите настойчивость, разрешение вам выдадут.

Цена скважинного водопровода зависит от конкретных условий на вашем участке, сложности работ, оборудования, конфигурации фильтровальной и обсадной колонны. О том, сколько стоит метр бурения скважины читайте здесь.

Место для скважины должно находиться как можно дальше от туалетов, дренажа и хозпостроек. По санитарным нормам расстояние до всех этих объектов составляет 30 метров, но на практике размеры дачного участка редко позволяют сохранить такую дистанцию. Для подъема воды потребуется установка глубинного насоса или сооружение насосной станции с накопительным резервуаром и гидроаккумулятором.

Что учесть при разводке канализации в частном доме

Есть несколько моментов, которые следует учитывать при разводке канализации в частном доме:

1. Центральный канализационный стояк зачастую всего один, однако при существенном увеличении степени разветвленности системы в доме может быть не один стояк. В любом случае вывод стоков будет проходить через самую низкую точку, поэтому следует учесть необходимость расположения нескольких стояков на одном уровне.
2. Нормально функционировать система сможет только в том случае, если она будет высшую и низшую точки подключения. На верхней монтируется фановый стояк, который служит для отвода образовавшихся биогазов. Низшая представлена выходом в общую канализацию. При отсутствии верхней точки запахи будут застаиваться в системе и повысится концентрация газов: аммиака и метана. Образование газовых пузырей станет причиной засоров, чрезмерная концентрация приведет к появлению неприятного запаха в доме.
3. Вентиляционный клапан необходим для разрежения давления в системе. Устанавливается он на удаленном от центрального стояка участке системы. В последнее время устанавливаются клапана автоматического типа, которые открываются при снижении давления в системе. При нормальном давлении клапан закрыт, воздух не попадает в систему.

Снижение количества поворотов и изгибов позволяет снизить вероятность появления засоров. Для разветвления системы нужно использовать специальные переходники, внутренняя поверхность которых не имеет ребер.

Преимущества подключения к централизованному водоснабжению

1. Низкие затраты на организацию постоянного поступления воды в дом — не нужно ежедневно заботиться о доставке воды, например, приносить ее из колодца или открытого источника, заказывать подвоз на специальных машинах или устанавливать в доме дополнительное оборудование.
2. Наличие постоянного напора в системе водоснабжения. Если напора центральной системы достаточно для работы водопотребляющей бытовой техники, то потребность в установке дополнительного насоса отпадает.
3. Контроль качества поступающей воды специальными службами.

Перед тем как заняться подключением к водопроводу нужно позаботиться об утилизации отработанной воды. Идеальный вариант — это подключение к централизованной канализации. Если таковая отсутствует в районе расположения дома, стоит позаботиться о сооружении надежной сливной ямы либо об установке автономной канализации.

Укладка труб

Когда дом не является постоянным местом проживания, например — это дача, нужно предусмотреть отключение воды и полный ее слив с домашней системы водопровода. Такую манипуляцию обязательно проводить если жилище остается без присмотра на длительный зимний период.

Иногда бывает, что в водопроводе устаревшее оборудование и напора воды недостаточно. В таком случае потребуется дополнительная установка насоса, который будет повышать давление в системе.

Не на всех станциях водоснабжения вода проходит должную очистку. Также она может вторично загрязняться после прохождения по старым, грязным трубам. В некоторых случаях употребление такой воды может оказаться причиной возникновения заболеваний. Поэтому желательно оборудовать домашнюю систему подачи воды специальными фильтрами. Тогда без установки насоса не обойтись, так как он будет нужен для поддержки необходимого давления, достаточного для того, чтобы могли промываться фильтры.
